【設計核心目標：輕量化切削的高效能視覺架構】

日意機械 CNC300A 專為高速輕型加工而設計，在面對 elumatec、emmegi 等歐洲頂尖品牌的競爭下，產品不僅需要展現「精度穩定」的硬實力，更需具備「智慧化」的直覺感。形碩設計在本次任務中，致力於將 CNC300A 的輕快節奏與下半部「方正穩重」的結構喜好相結合。透過模組化板金思維，解決有罩與無罩版本的共用挑戰，並精確導入人因收腳空間，讓設備在實現「客製化彈性」的同時，展現旗艦級的專業加工形象。

---

【視覺語彙演繹：高速精密的三軸動態與品牌識別整合】

針對日意機械 CNC300A 三軸高速輕型 CNC 加工中心機，形碩設計聚焦於「高速、穩定、輕量化」的核心價值。面對歐洲強敵 elumatec 與 emmegi，我們在設計上不僅強化了日意機械「方正穩重」的結構底蘊，更透過智慧化的燈光語彙與人因細節，解決了操作者在近距離加工時的壓迫感與安全性。本階段的三款提案，展現了如何在維持家族化特徵的同時，賦予輕型 CNC 設備更具層次感的專業形象。

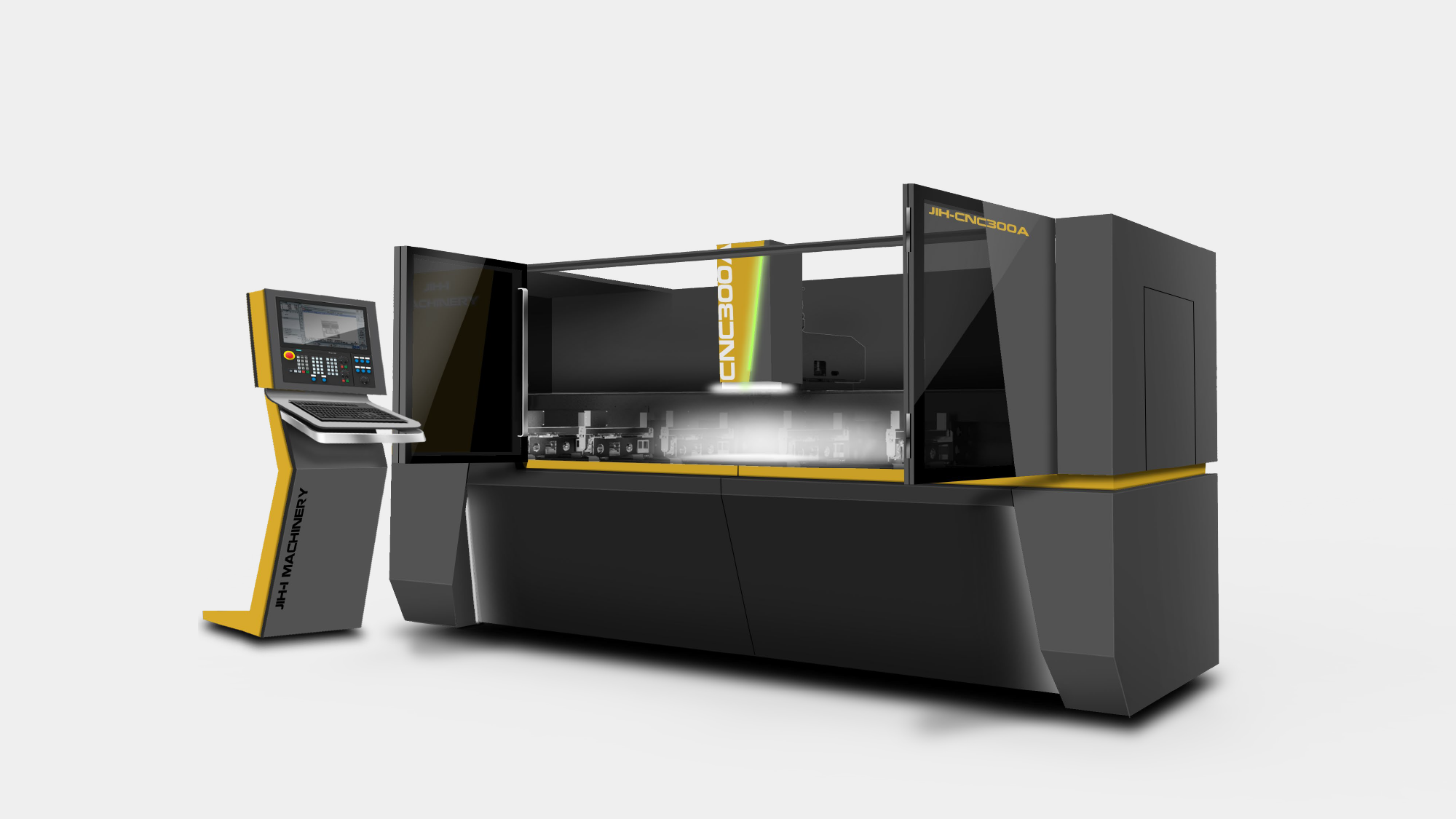

提案 A：堅固穩定語彙——斜切力度與視覺氣氛整合

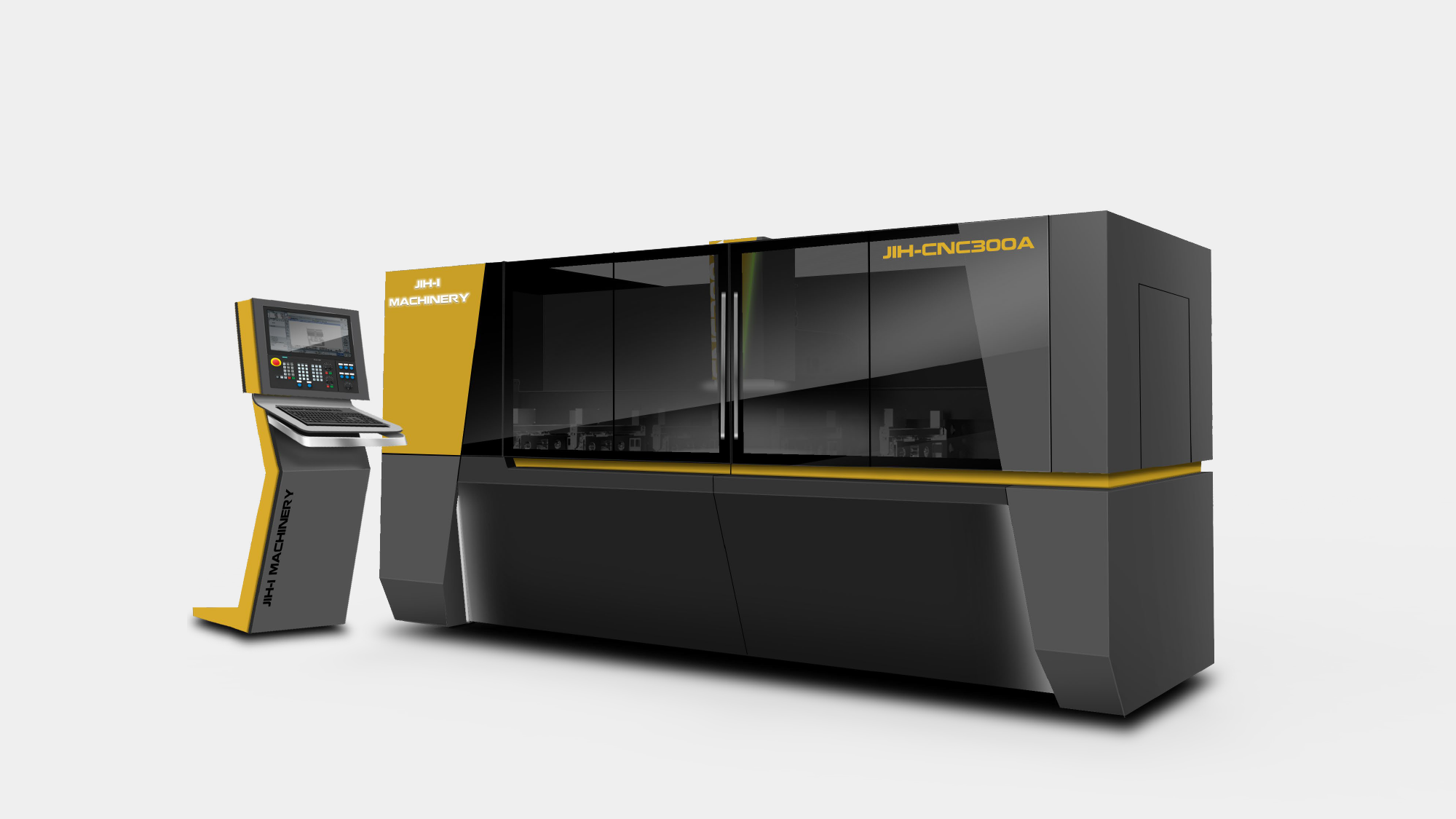

兩側採「斜切向上」的大面積色塊造型，視覺化傳遞機台堅固可靠的刚性。中間延續家族化的俐落轉折線條，並以橫向的黃色色帶作為核心特徵，搭配壓克力飾板點綴，提升整體視覺的精緻度與層次感。



落地靈活操控：控制器採落地式設計，具備更高的移動靈活性，方便在不同工件尺寸間切換操作位置。



情境光影質感：兩側增設白光情境燈，強化機台質感氛圍；下方斜面設計則提供了優異的收腳空間，縮短人機作業距離。



半罩款式延伸：將型號移至側邊壓克力飾板，主軸外罩增設警示燈功能，確保在開放式作業下仍具備極高的動態識別度。

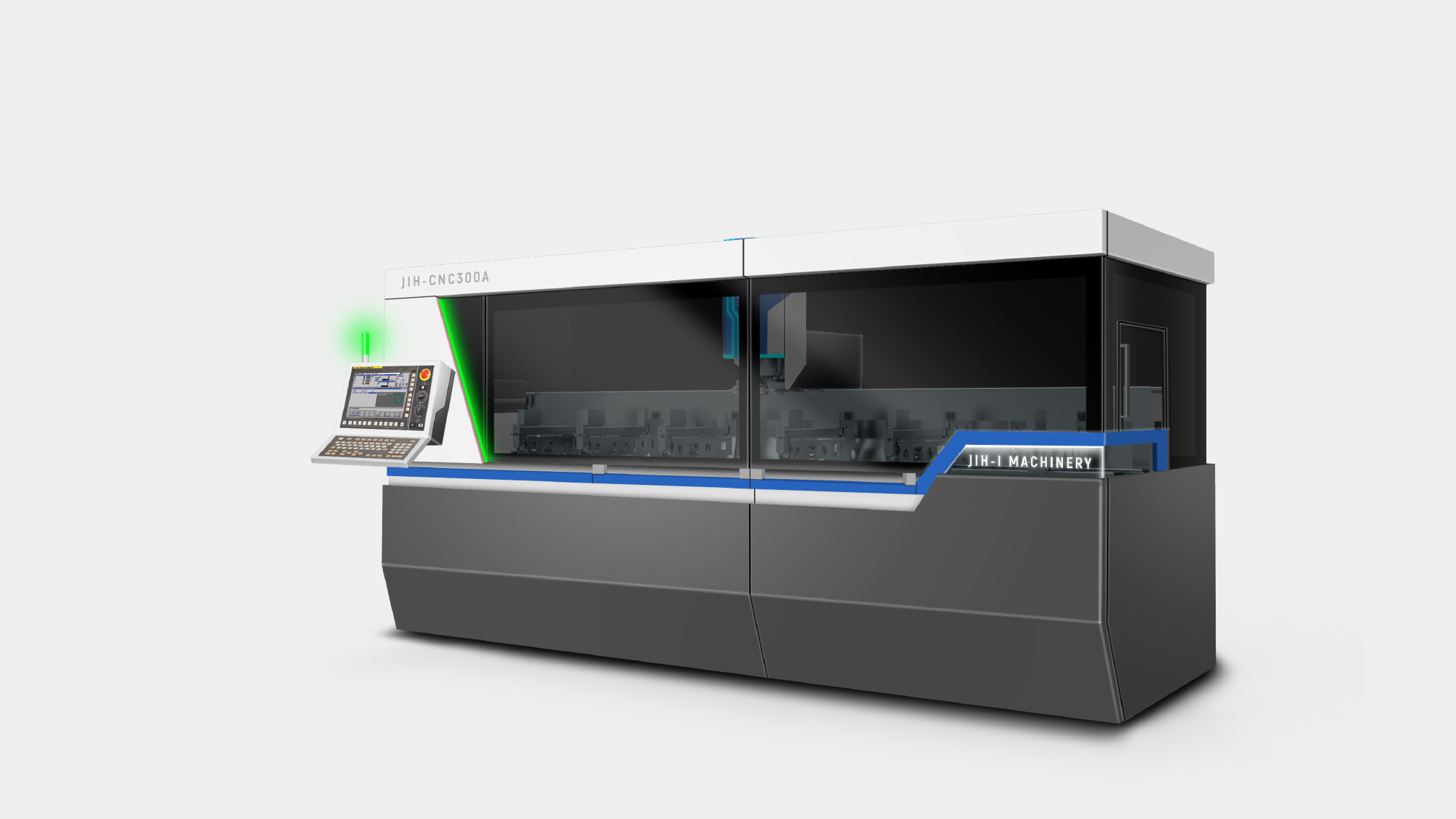

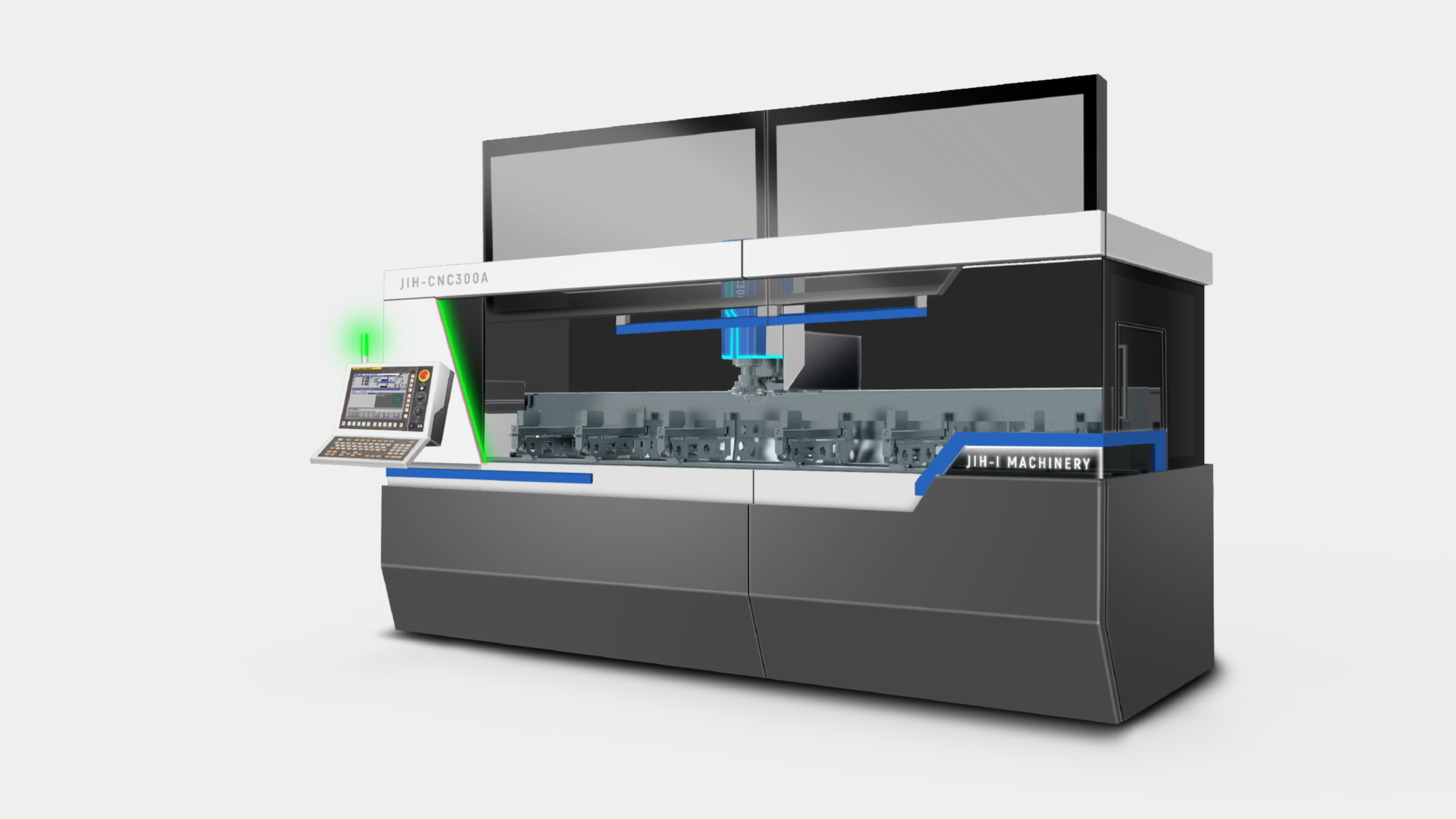

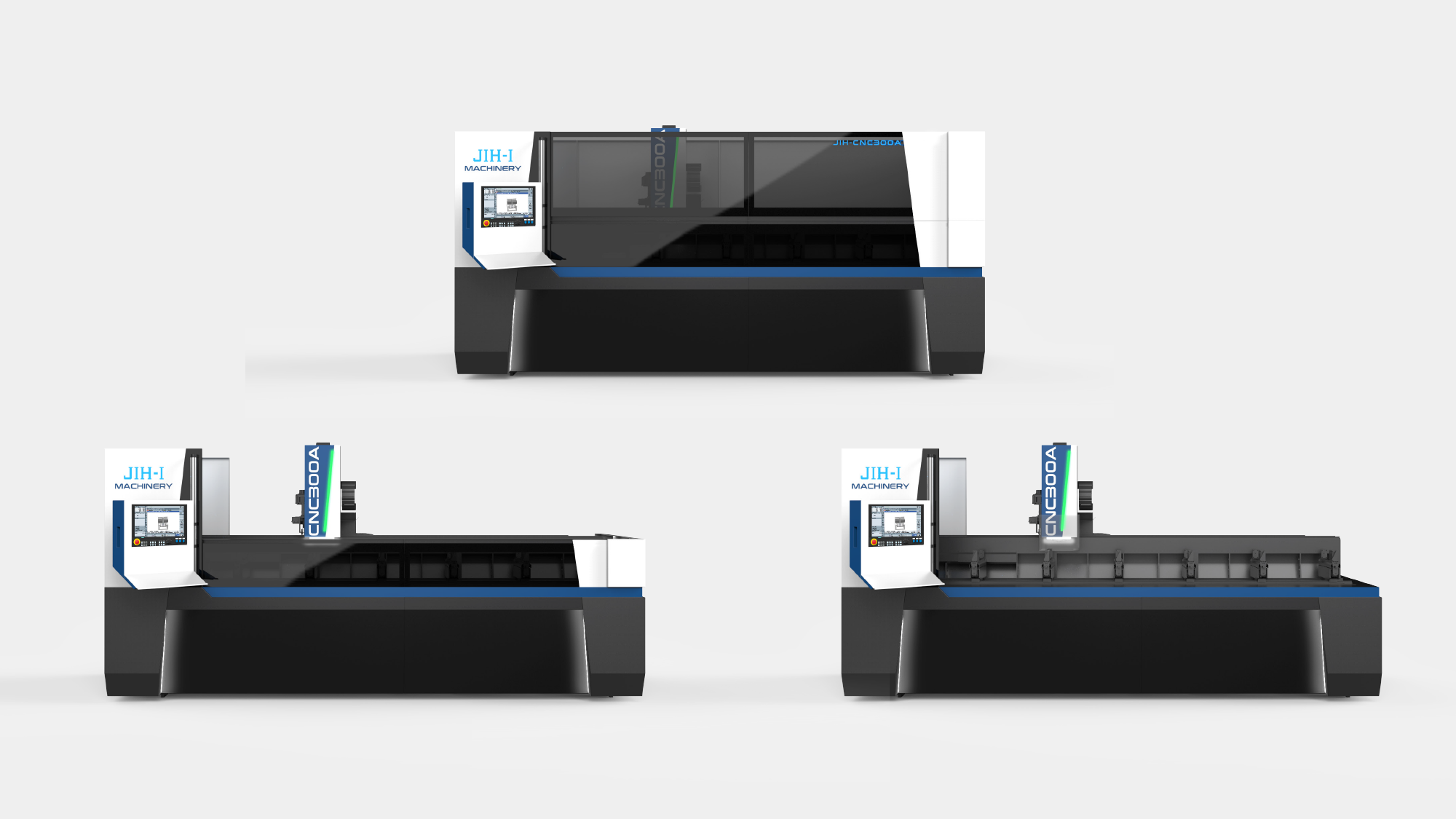

提案 B：極簡導光美學——內斂飾條與智慧識別核心

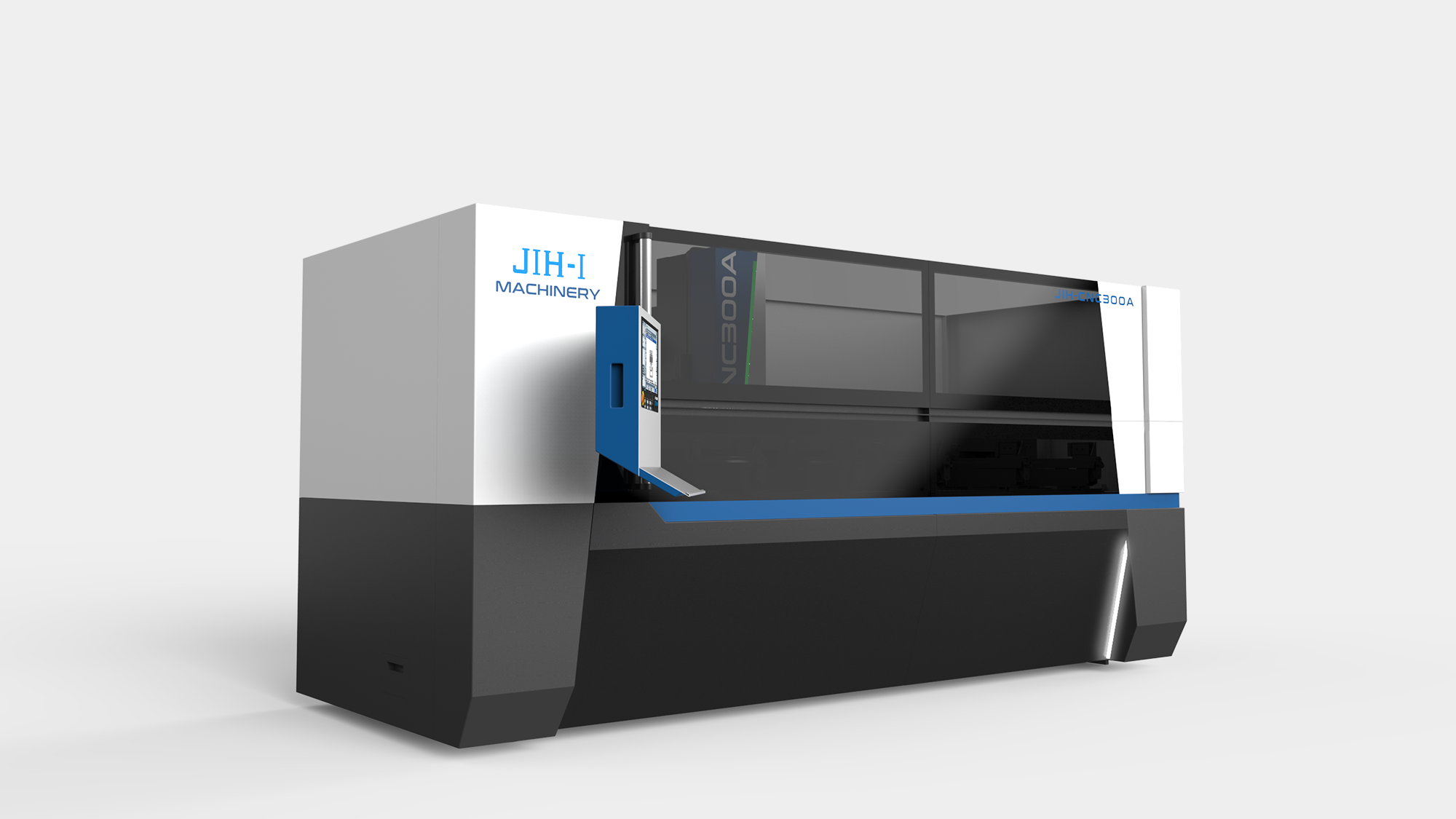

正面採大斜角切割，營造俐落的高速感。以中間藍色方管飾條作為家族特徵，並巧妙將把手隱藏於飾條內，使機身表面高度平整化。右側置入透明壓克力並結合 LED 導光 LOGO，創造出明亮且具現代感的品牌空間。



智慧懸臂系統：懸臂式控制台可隨意調整角度，符合人體工學；斜角處增設警示燈條，既強化了造型線條，亦方便操作者從遠端觀察狀態。



定位導引功能：橫向飾條高度精確對齊虎鉗座，不僅是造型，更具備側邊進料時的「視覺輔助對齊」功能。

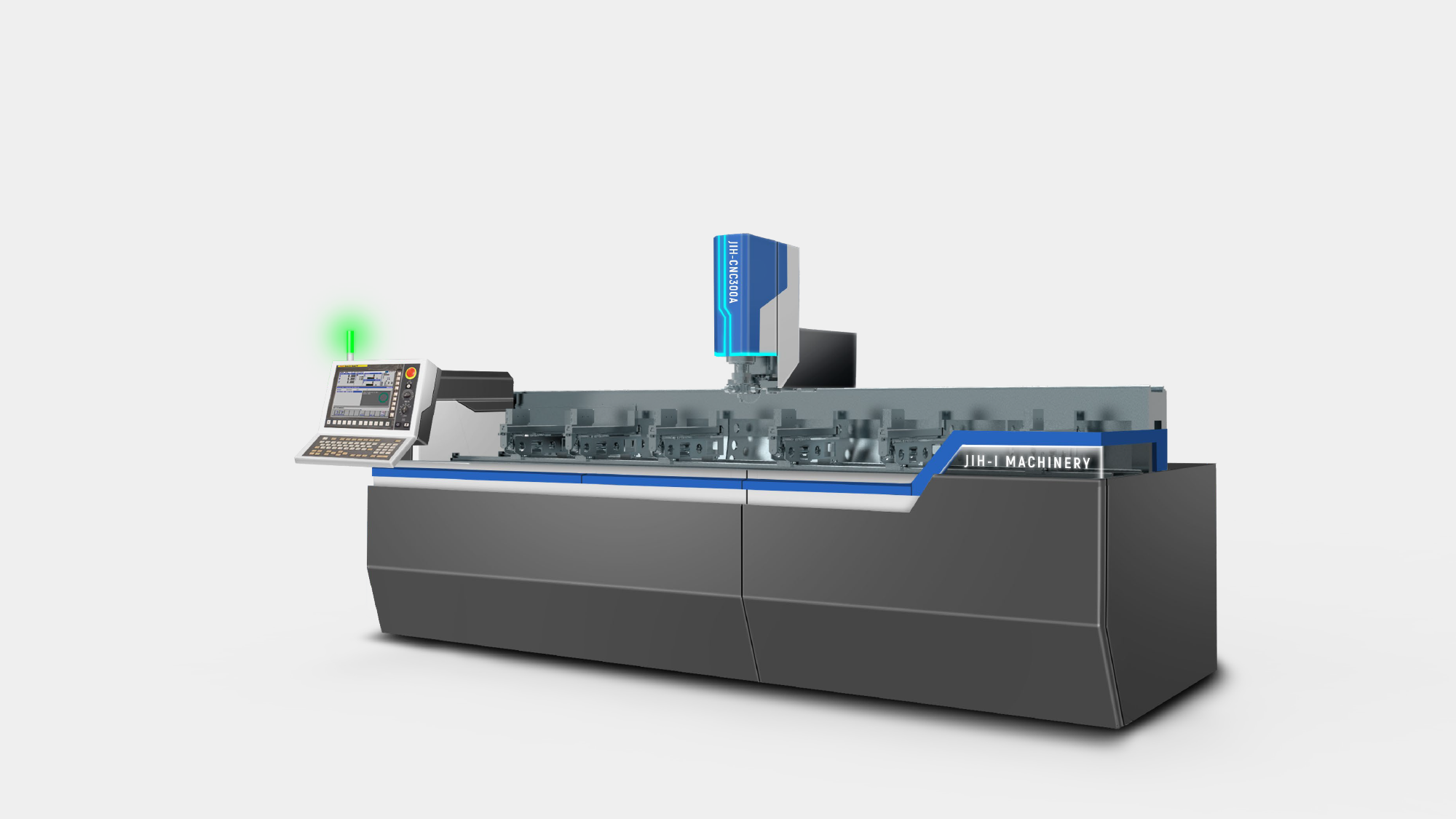

半罩款式延伸：刀庫造型與機身呼應，主軸外罩警示燈則確保了三軸高速運動時的作業安全。





提案 C：不對稱律動語彙——幾何切削與全維度警示

正面上方大斜角與下方小切角形成視覺呼應，利用不對稱設計打破傳統機械的呆板感。同樣延續藍色方管飾條與隱藏把手設計，但在右側置入長條狀的面狀壓克力導光警示燈，建立極強的視覺記憶點。



易抓握人因設計：下斜式把手結構更符合人員關門時的施力方向；下方小切角則延續了日意家族的轉折特徵，並完美優化收腳空間。



廣域視覺監控：大型面狀導光警示燈讓操作人員即便在忙碌中，也能透過餘光即時掌握機台加工狀況。



半罩款式延伸：保留核心飾條特徵與警示燈功能，確保不同規格版本間擁有高度一致的家族化語彙。

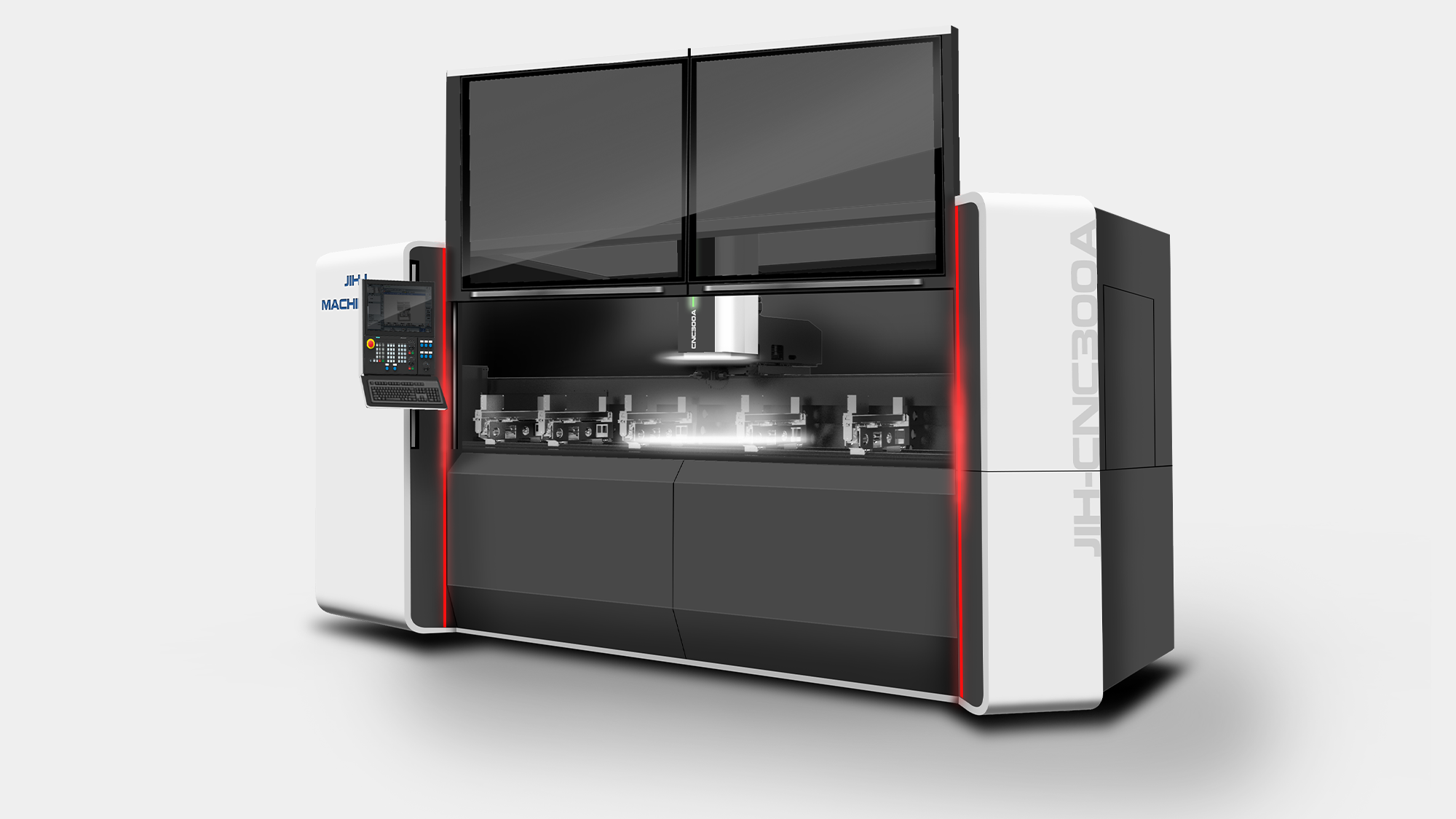

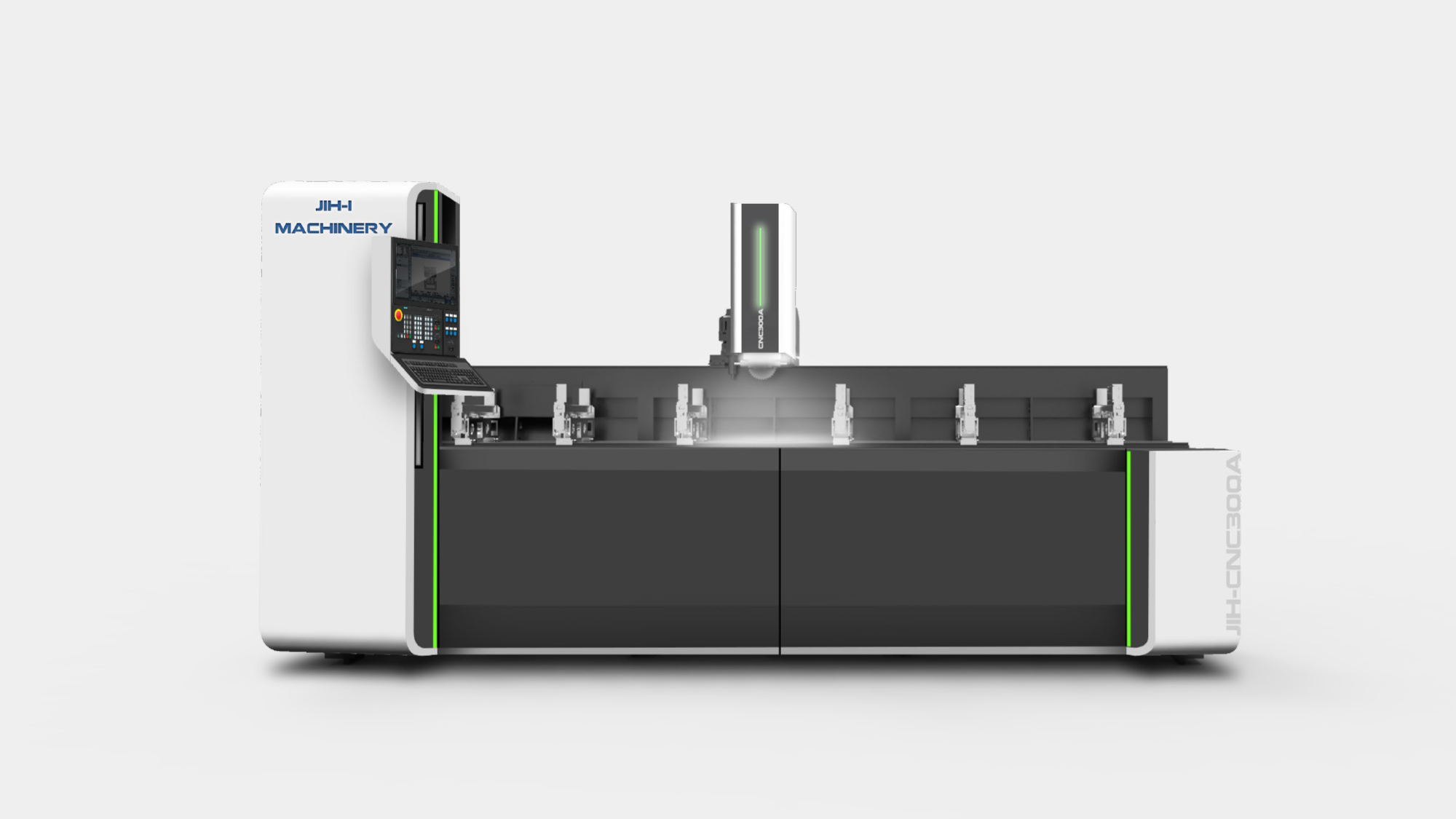

提案 D：智慧科技語彙——親和圓角與沉浸式工作站

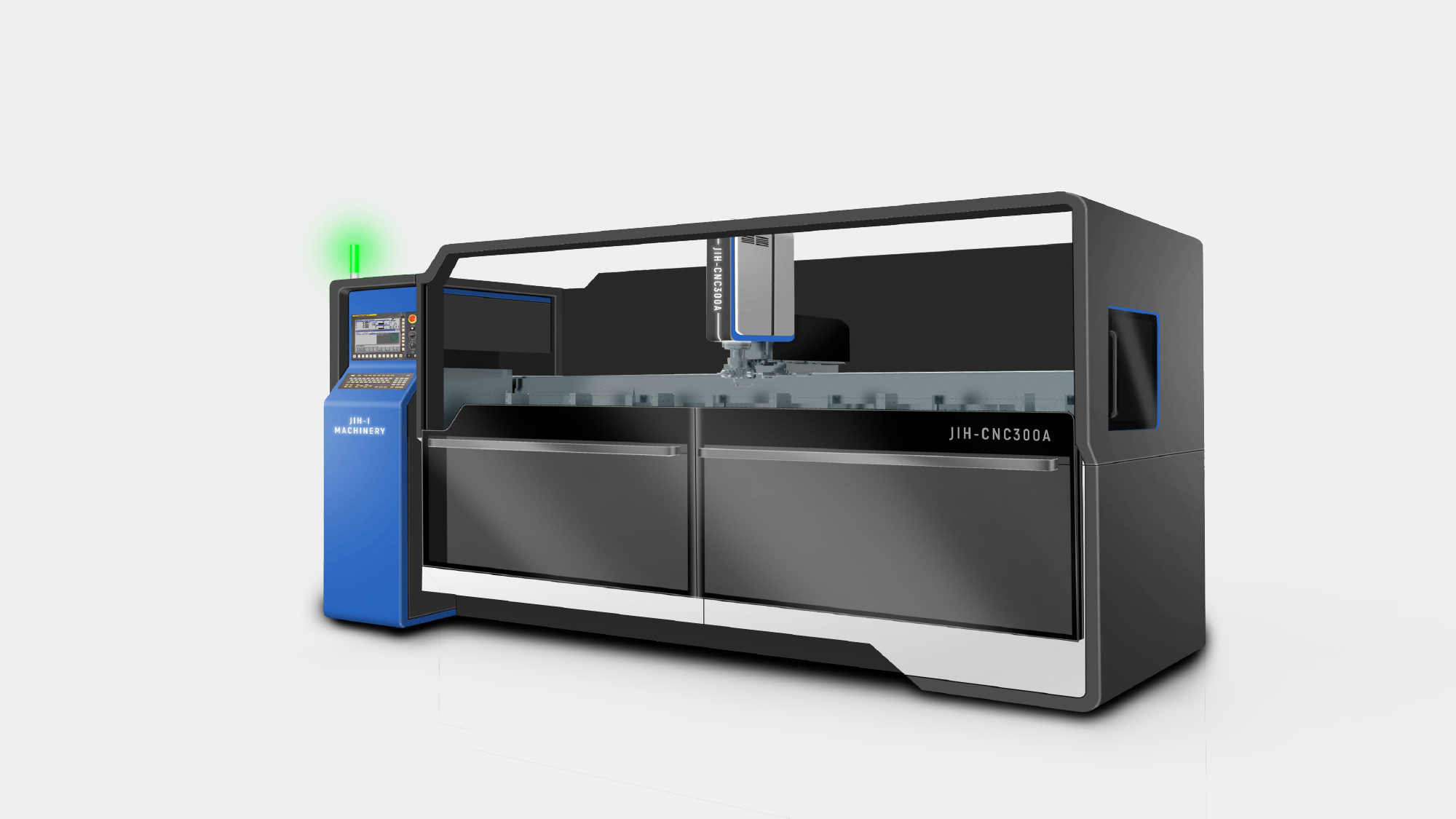

以「高科技感」為主軸，運用大面積黑白高對比配色與開闊視窗，極大化提升機身質感。不同於前幾案的俐落切削，提案 D 導入了圓角造型語彙，賦予設備更具親和力的專業形象；並透過兩側外凸的造型設計，在視覺上將重心向中心匯聚，營造出強烈的「工作站」專注氛圍。



縱向線律動識別：於機身兩側配置直線式 LED 燈條，作為機台的核心視覺標誌，並具備智慧狀態變色功能，讓遠端監察更加直觀。



動態操控系統：控制器結合圓管滑軌設計，可進行上下高度移動並自由旋轉角度，完美適應不同身高操作者的視角需求。



人因握持優化：拉門處設計深邃的凹槽空間，增加把手握持時的手部容納量，提升長時間操作的舒適感。

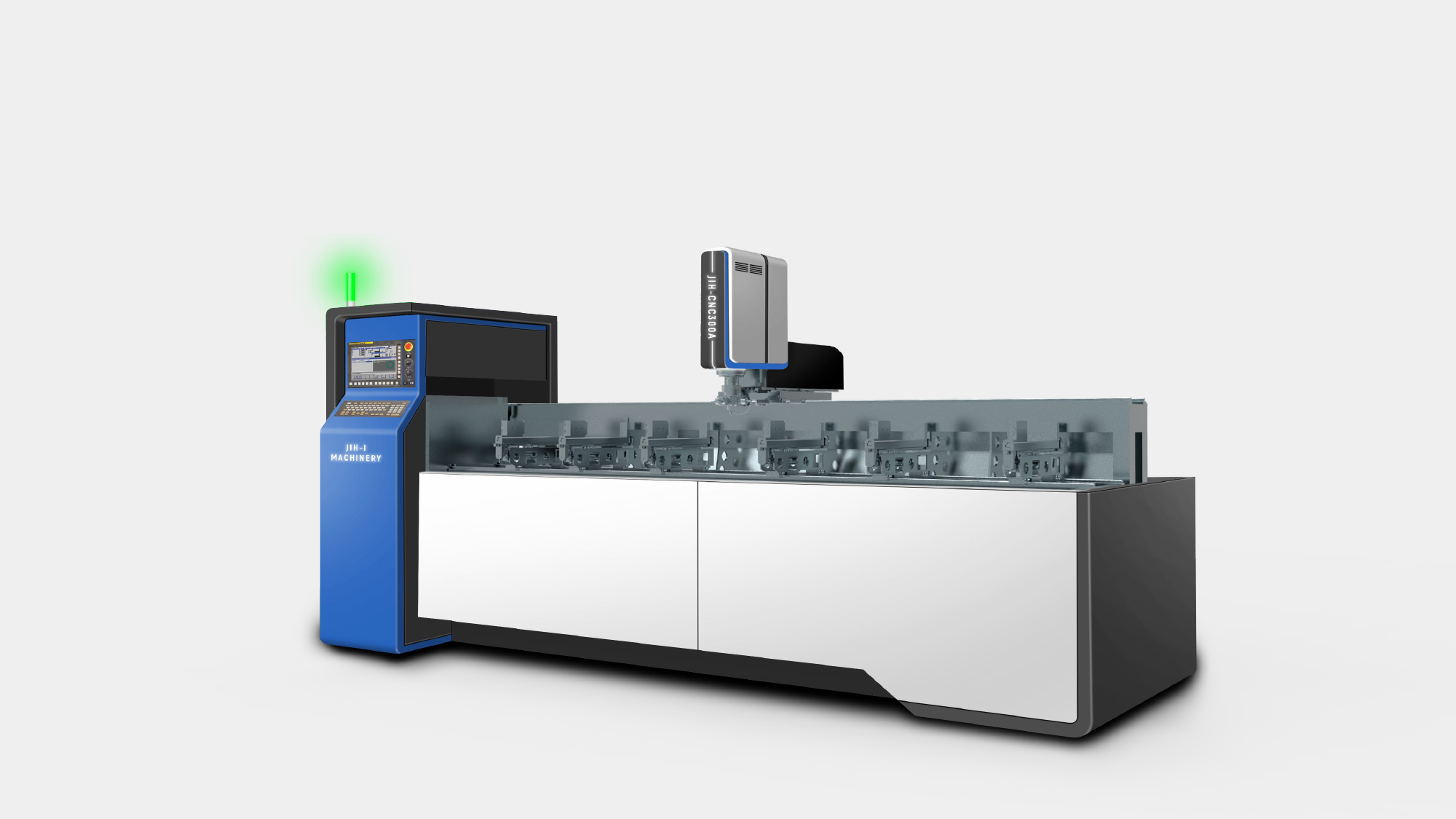

分色層次外罩：主軸外罩延續機身的圓角特徵，透過細膩的分色設計，即便在輕量化結構下依然展現豐富的層次感。

沉浸式照明：主軸下方增設專屬 LED 工作燈，為加工區域提供精準照明，大幅提升使用者調教與檢測時的便利性。

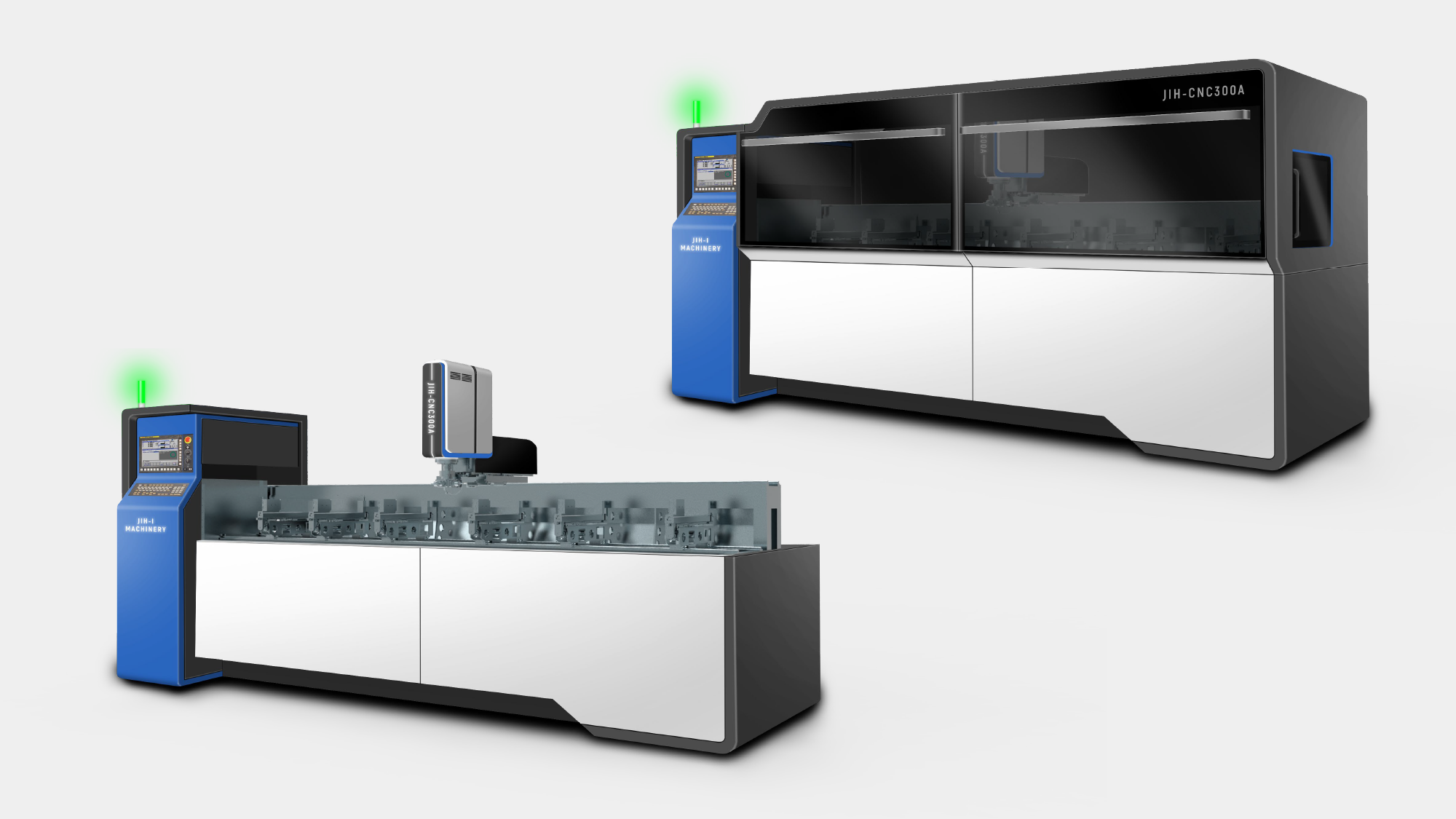

提案 E：現代包覆語彙——層次堆疊與沉浸式操控

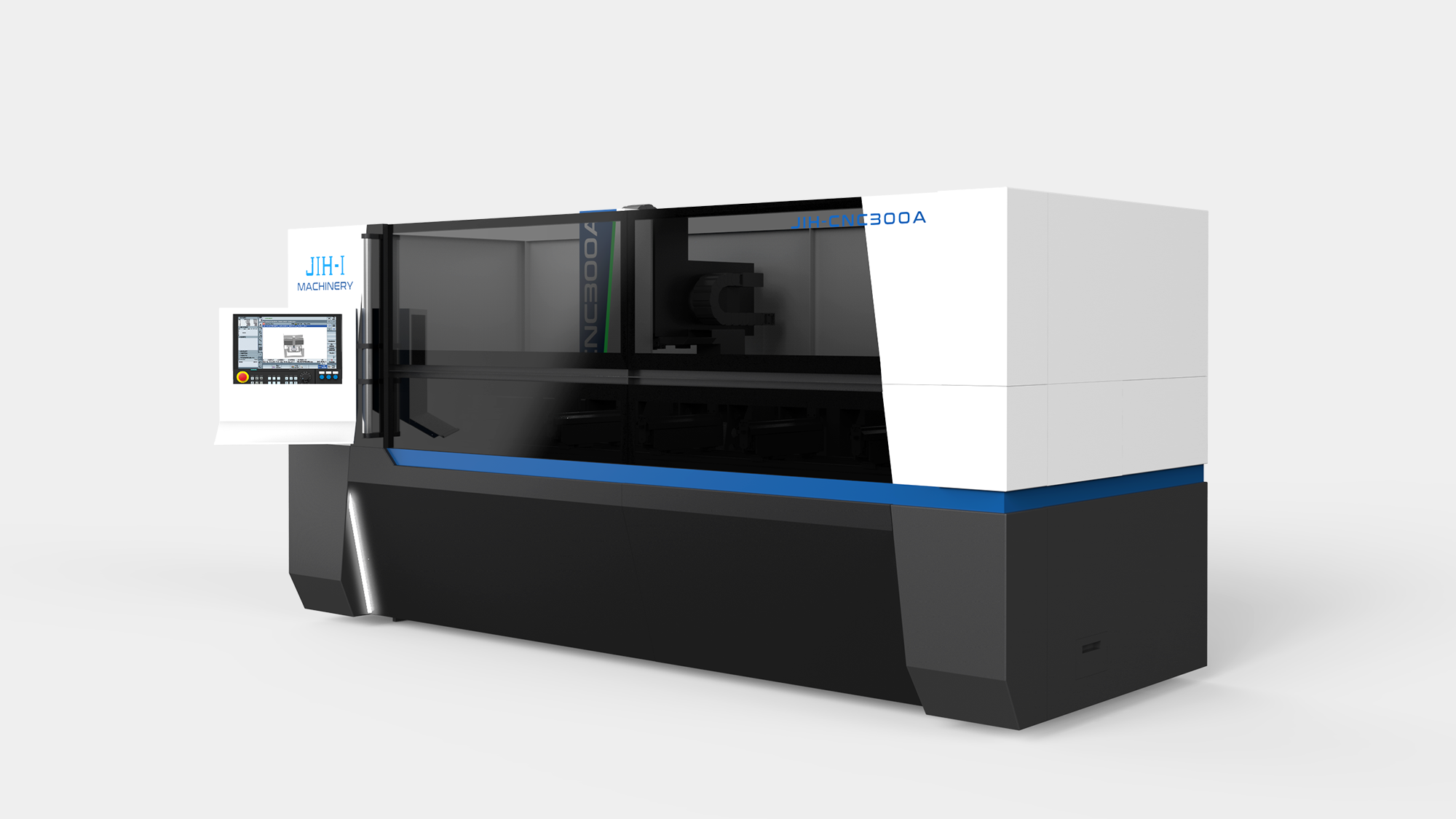

造型以「全包覆感」的視覺效果為主軸，正面線條精確延續日意家族的轉折線特徵，並巧妙結合圓角修飾，營造出具備現代感且安全感十足的機台氛圍。核心特點在於內嵌式控制台設計，透過與主體產生的空間落差形成鮮明層次，讓整機視覺更顯完整且具備強烈的高階設備特徵。

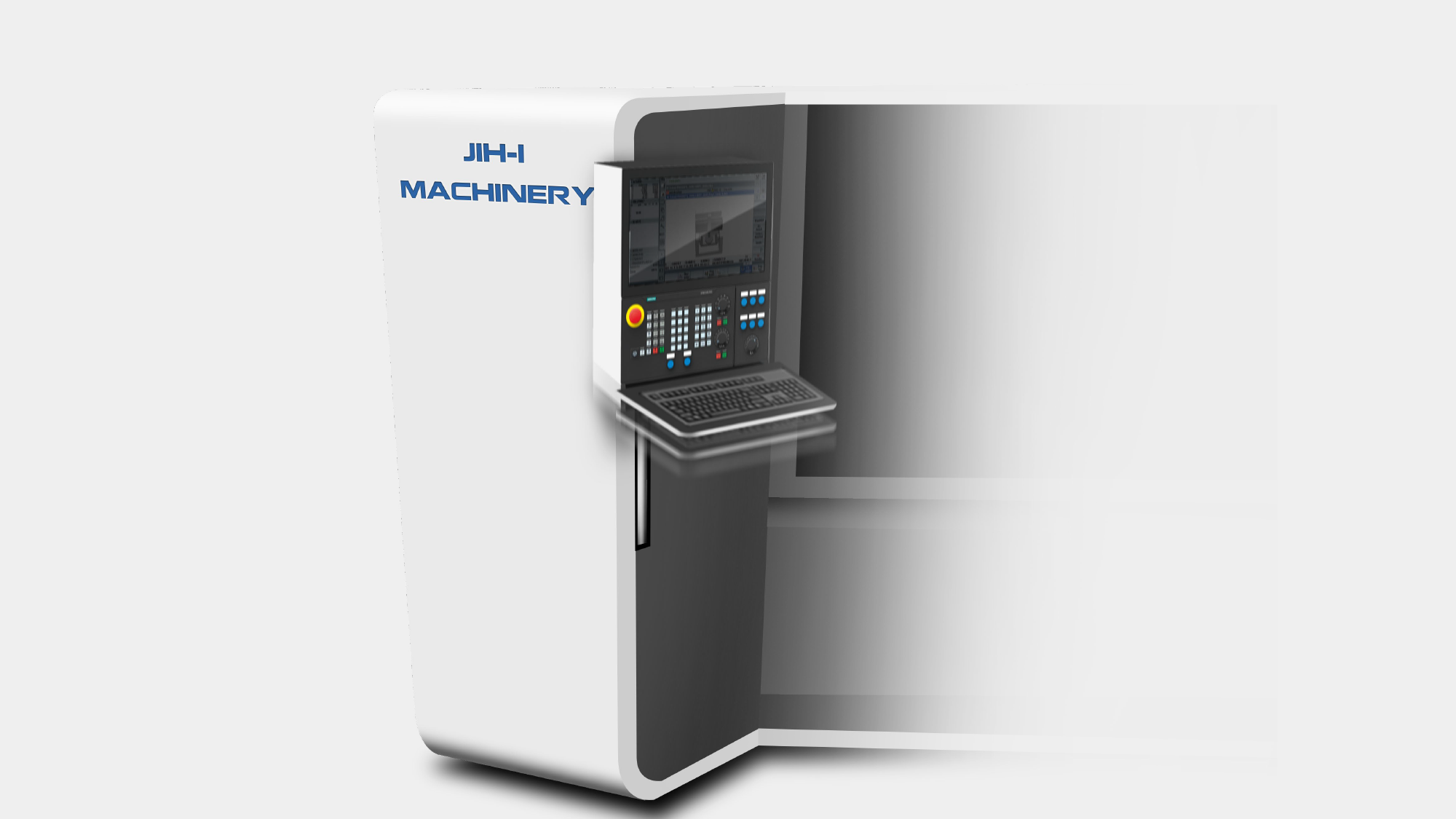

獨立作業核心：內嵌式控制台將操作按鈕與顯示區域整合於獨立空間內，提升作業專注度。



人因施力佈局：把手位置配置於視窗門上方，符合操作者自然的開關門施力路徑。



半罩款式延伸細節：懸浮作業空間：即便在半罩款式中，控制台依然維持獨立的作業空間感，確保操作一致性。

科技氛圍導光：導入 LED 飾條展現型號，在開放式環境中增加機台的辨識度與現代氣氛。





色彩計畫

延續 NC24L上 機身白色與下機身深灰色的配色，並在中間段增加藍色色帶造型飾條，作為亮點，並延續 NC24L 所打造的家族特徵。

---

【3D 實務工程轉化：模組化共用平台與動態延伸結構的落實】

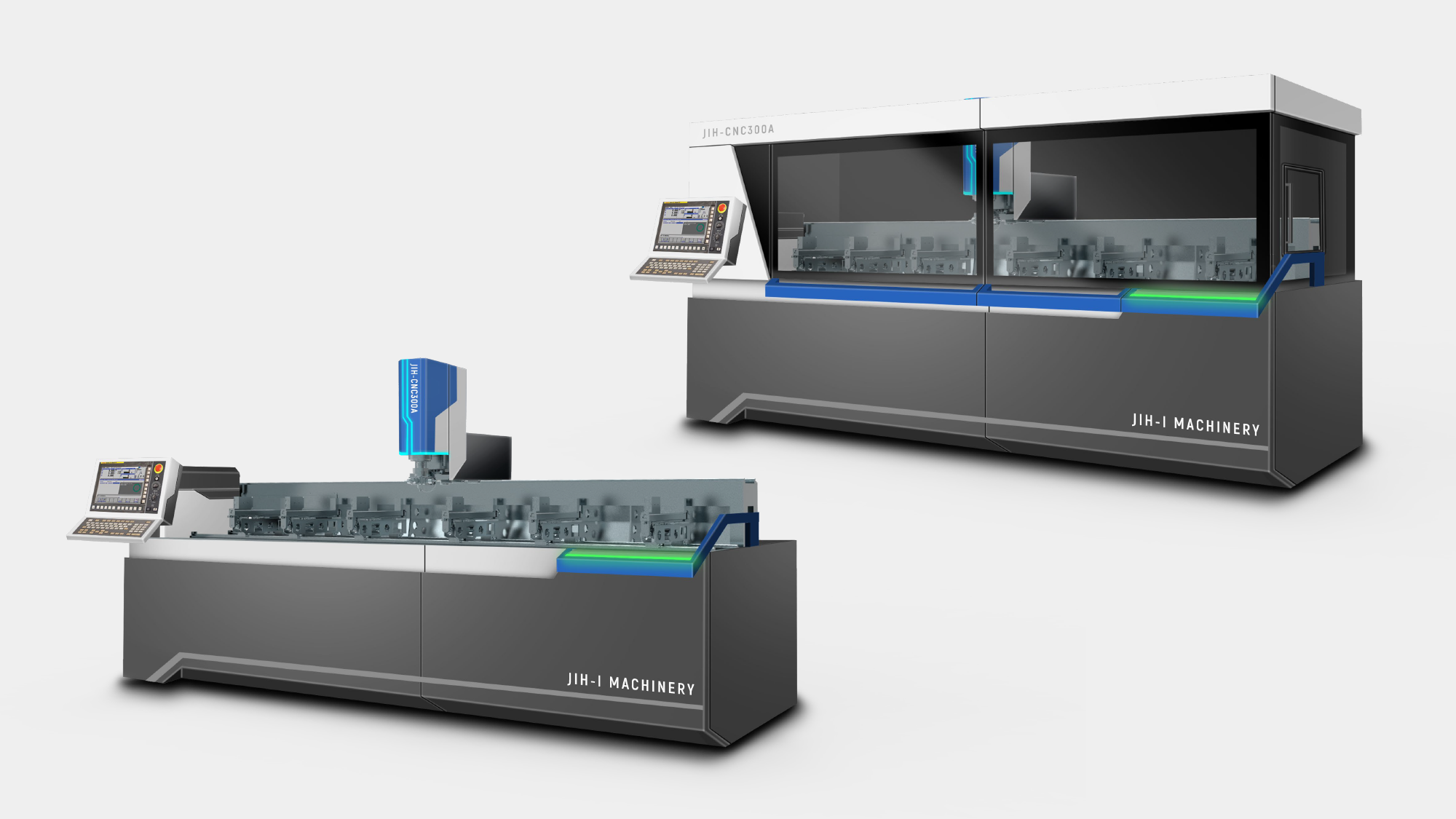

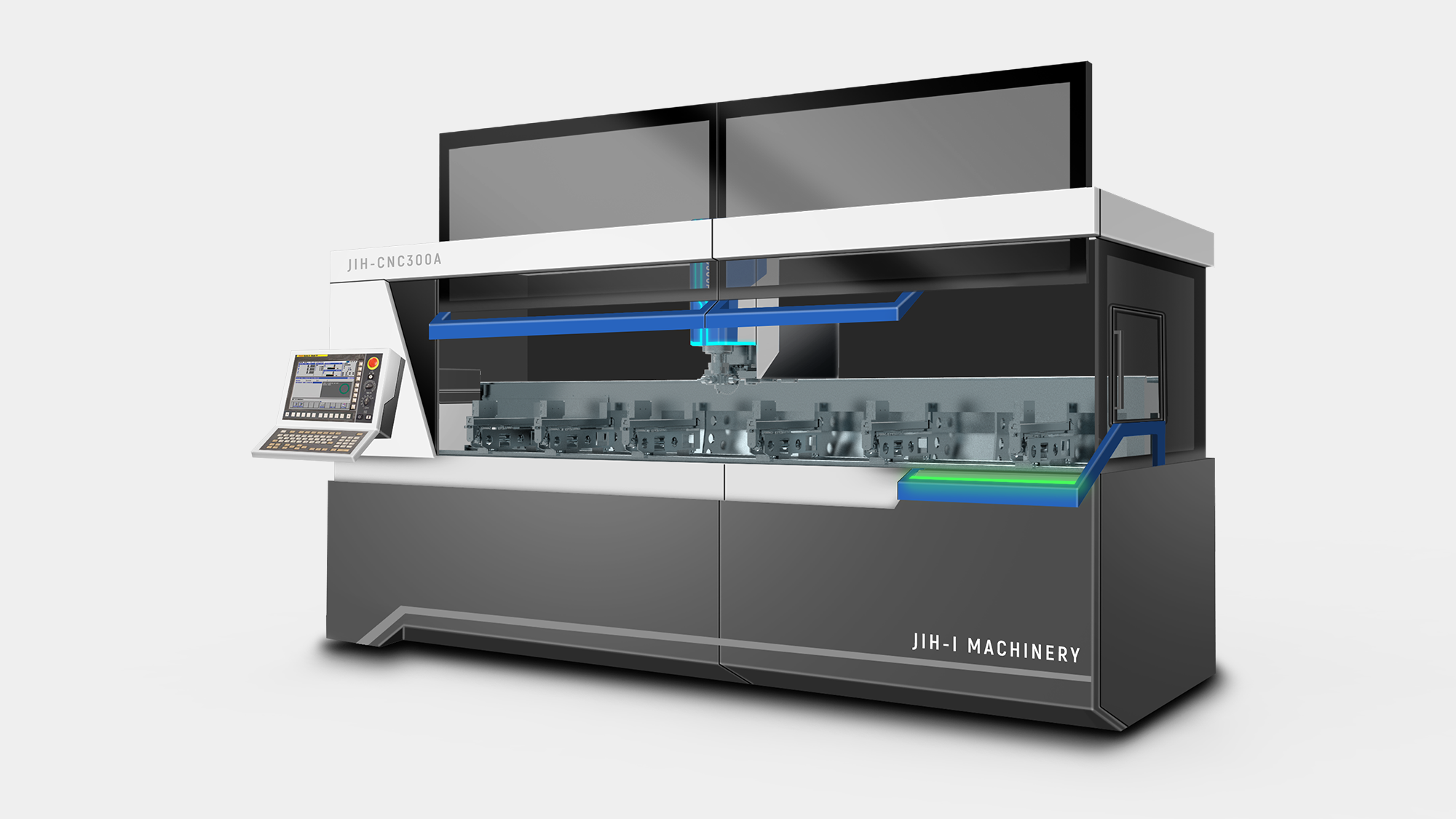

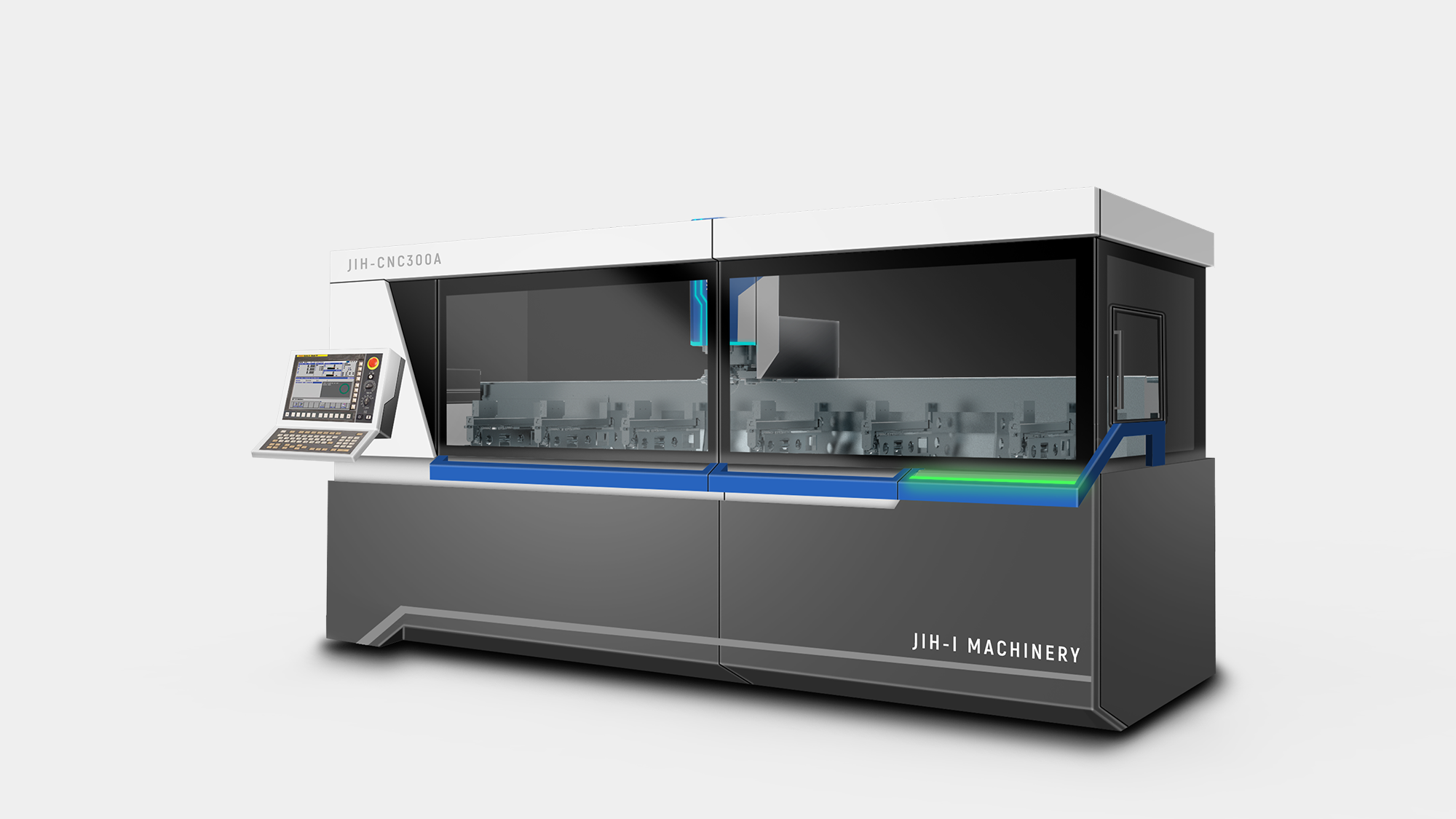

在客戶選定以「斜切向上」語彙與「堅固穩定感」為核心的提案 A 後，形碩團隊進入 3D 設計階段。此階段的挑戰在於如何落實日意機械「高度客製化」的生產彈性，並在板金結構上解決「有罩與無罩版本共用」以及「高速切削碎屑防護」的實務痛點。我們透過精密的幾何分割與人因工程的介入，確保 CNC300A 在不同防護規格下皆能維持一致的高階精密形象。





品牌語彙與結構穩定的視覺演繹

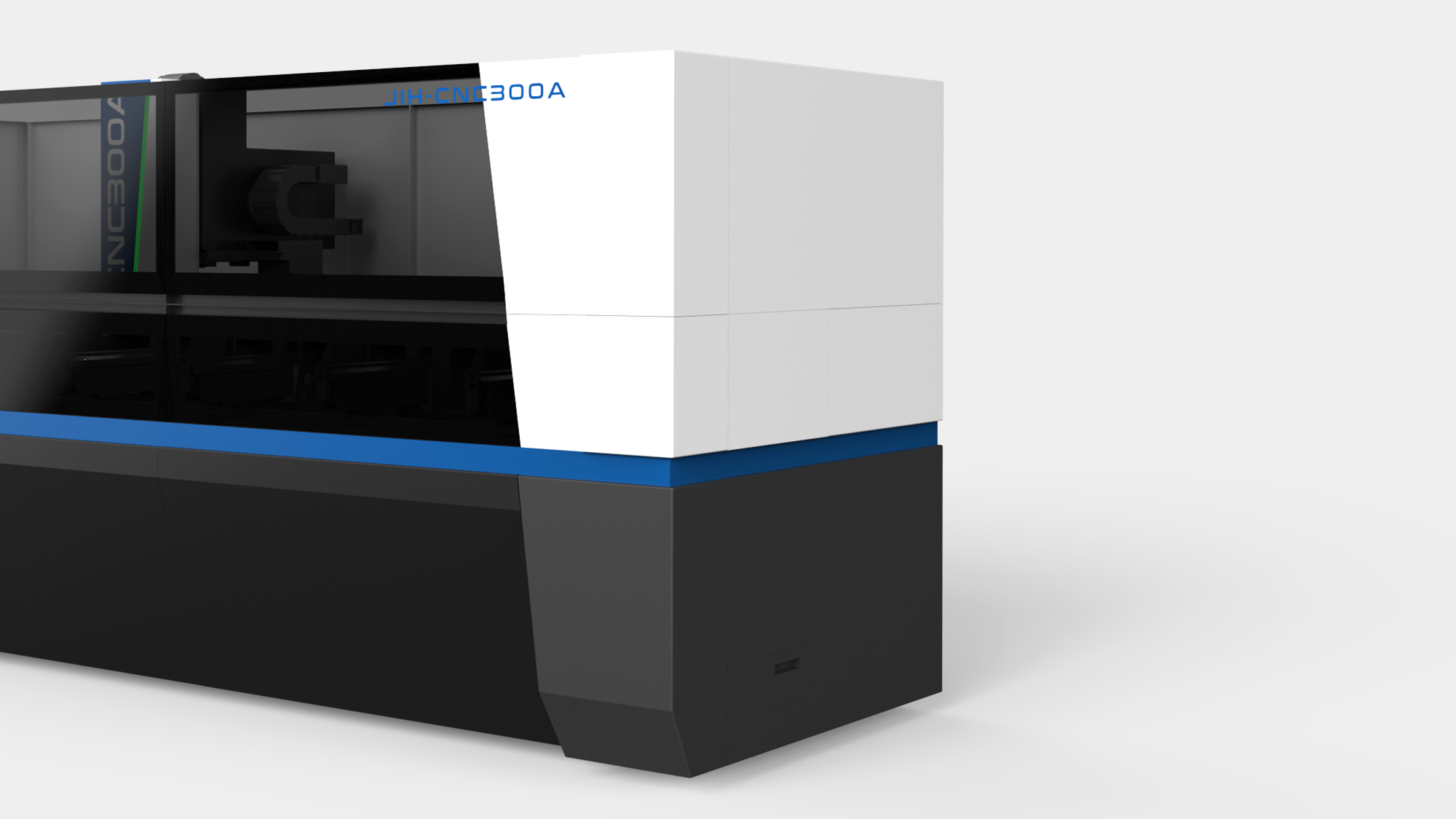

堅固可靠的幾何架構：維持兩側斜切向上的粗壯色塊造型，賦予機台強大的剛性感知。橫向的藍色色帶轉化為具備導向功能的視覺特徵，不僅延續家族識別，更精確定義了加工區域。



精緻化質感工程：於拉門處嵌入壓克力飾板，並配合隱藏式把手設計，確保正面視覺的完整度。同時在機身內部增設白光情境燈，除了提升機台質感，更為操作者提供清晰的加工觀測視野。





人因操控與維護效率的深度優化

優化操作動線：在 3D 階段將操作箱位置更動至門片左側，使人員在開啟防護門與調整參數間的操作距離縮短，動線更為直覺順手。



高效排屑系統設計：針對三軸高速切削產生的大量碎屑，於機身側邊設計專屬的排屑抽屜，方便使用者在不影響機台運作的情況下，進行快速清運。

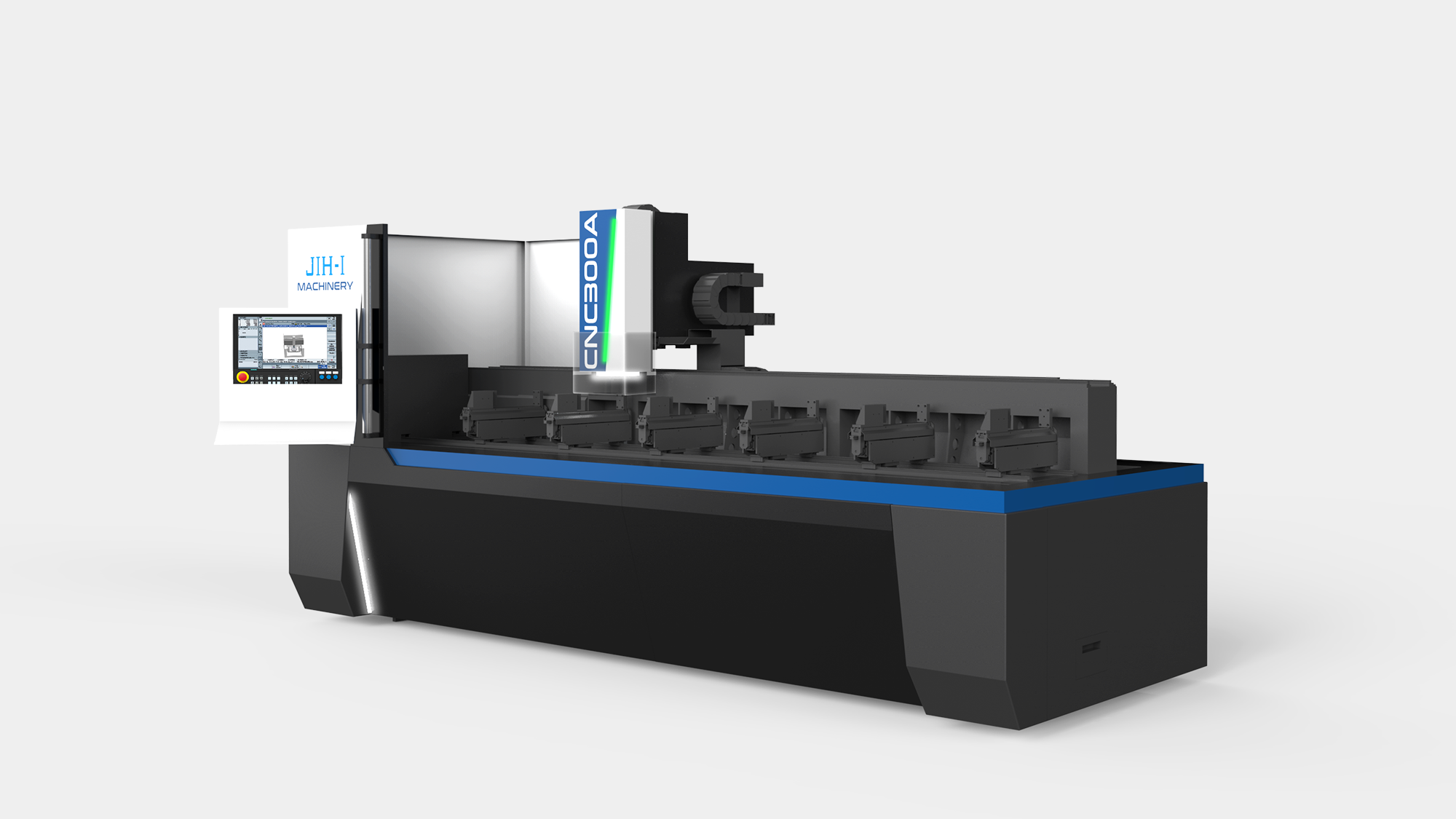

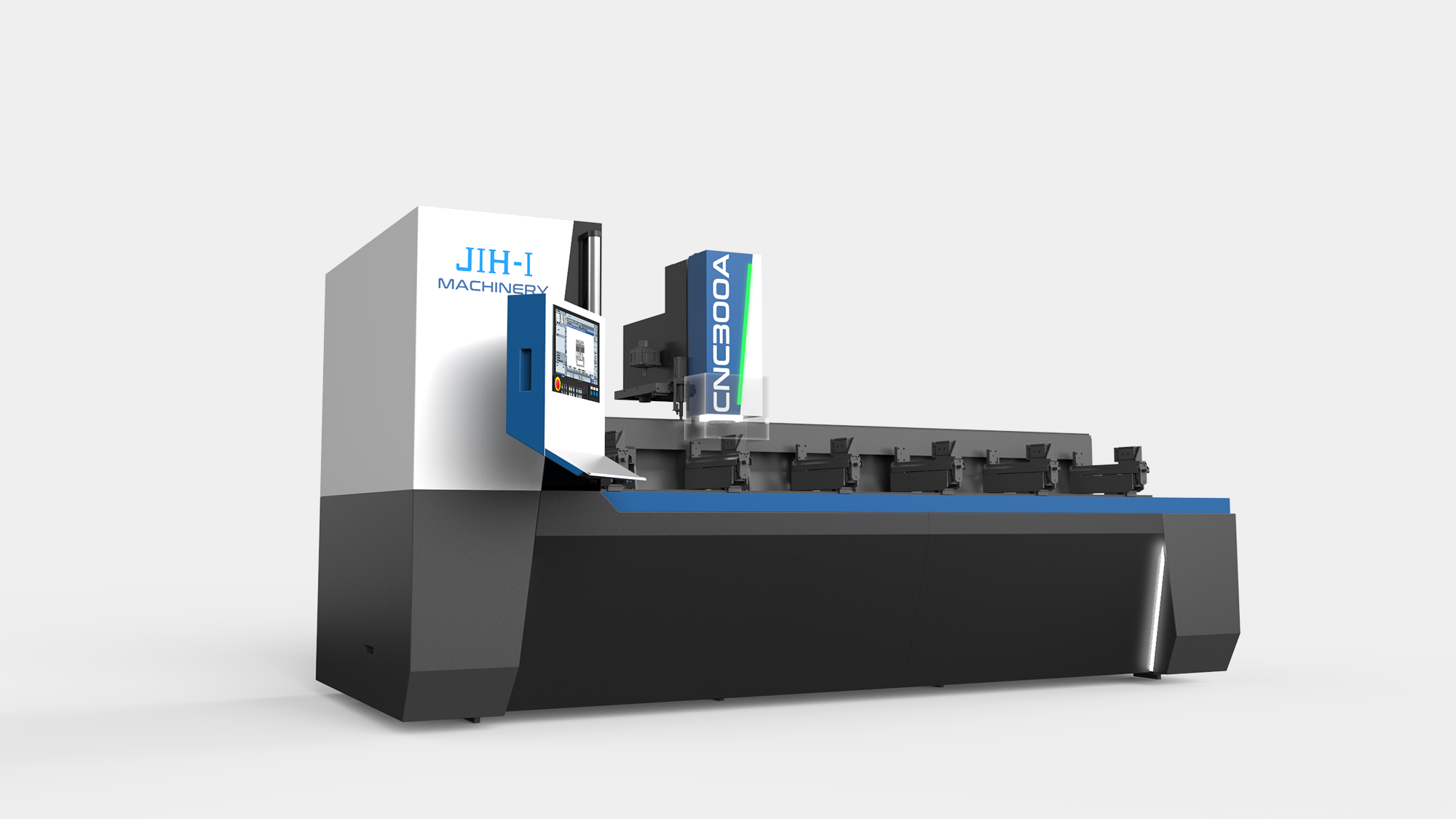

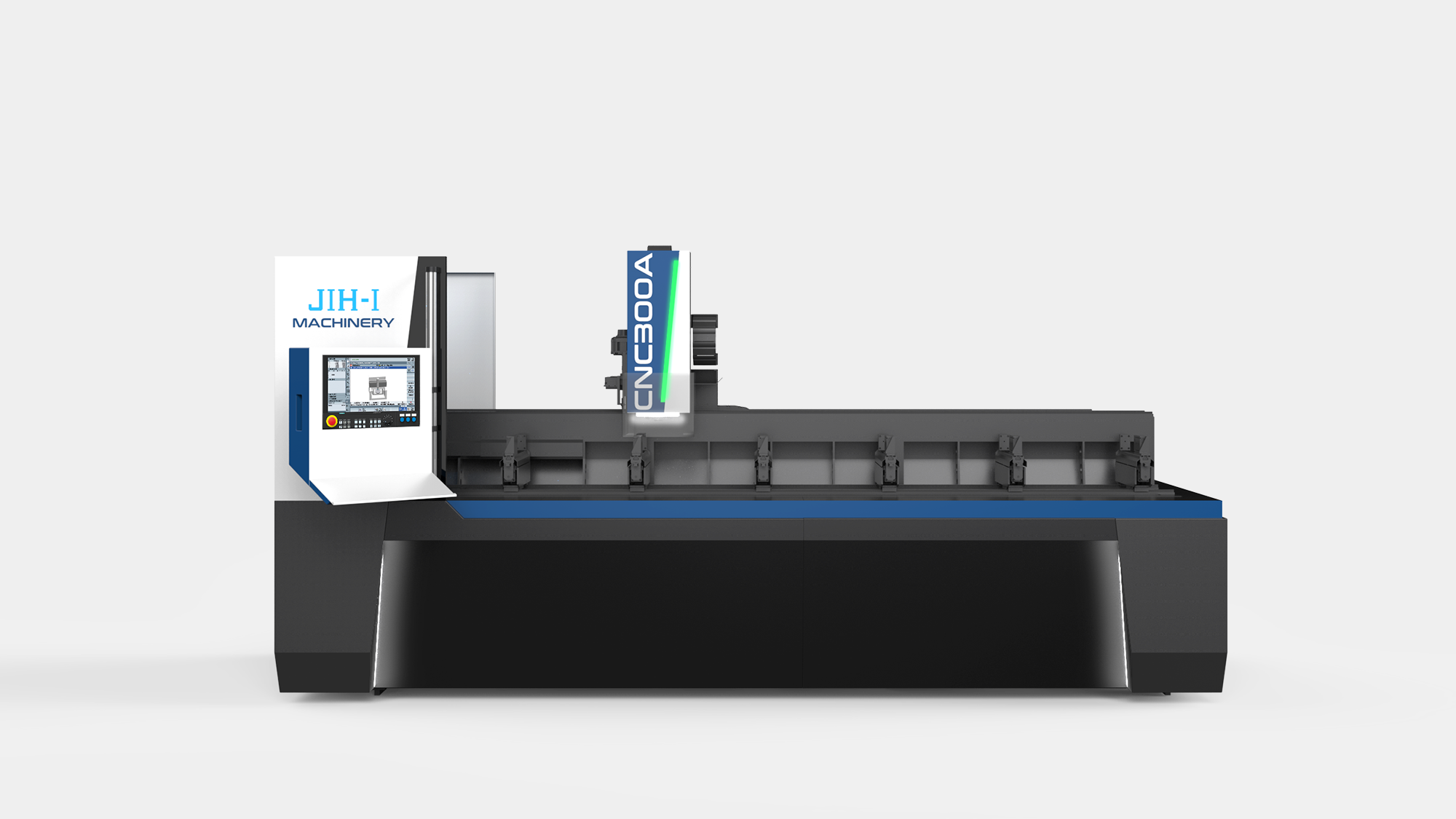

半罩款式的防護美學轉化

噴濺防護機制：半罩款式特別保留右側板金結構，並將前方空位進行封閉遮蔽，有效阻絕高速切削時碎屑向外噴濺。



主軸視覺最小化：主軸頭護罩改採高強度透明壓克力，在提供安全防護的同時，不遮蔽主軸原有的機械美感與運作狀態。



隱藏式動力防護：針對 Y 軸傳動機構，設計專屬的黑色板金護罩，除了具備優異的防塵功能，更透過暗色調處理與背景融合，讓視覺重心集中於加工區域。

---

【專案後記：定義輕型加工的高效美學】

日意機械 CNC300A 成功在「高速切削」與「視覺穩定」間取得完美平衡。形碩設計以斜切向上的剛性語彙與黃色導向色帶，強化了機台堅固可靠的專業形象，並透過 3D 工程優化，將操作箱調整至最佳作業路徑，結合隱藏式把手與側邊排屑系統，極大化生產效率。

針對客製化彈性，我們落實了有罩與半罩款式的模組化共用，利用透明壓克力主軸罩與黑色 Y 軸護罩，在確保防護機能的同時維持視覺通透感。這不僅是一次外觀翻新，更是透過細膩的人因考量與模組化思維，協助日意機械在國際市場中，樹立起足以比肩歐洲大廠的智慧加工新標竿。
