【設計核心目標：歐式穩定語彙下的精確工藝】

森科機械 SKG-600 以高品質電腦控制與卓越的使用壽命在木工產業享有盛譽。在本次設計任務中，形碩團隊致力於擺脫傳統木工機零散、厚重的視覺負擔。我們透過「幾何大塊體」與「鋒利稜線」的交織，將四面刨木機龐大的機身轉化為具備精準度的歐風工業設備。

透過結構整合，解決送料口的安全防護痛點，同時確保在長年高負荷運作下，機台依然能保持專業且信賴感十足的外觀。

---

【視覺語彙演繹：德系剛毅架構與職人安全細節】

針對森科機械 SKG-600 四面刨木機，形碩設計致力於將「專業精準」與「歐美穩重」的品牌特質具象化。木工機在高速切削下會產生劇烈震動與大量粉塵，因此設計的核心挑戰在於如何於剛強的板金架構中，精準配置操作者所需的「安全感」與「便利性」。本階段三款提案，分別從「塊體焦點」、「動態斜切」與「倒角防護」出發，重新定義四面刨木機的高階工業美學。

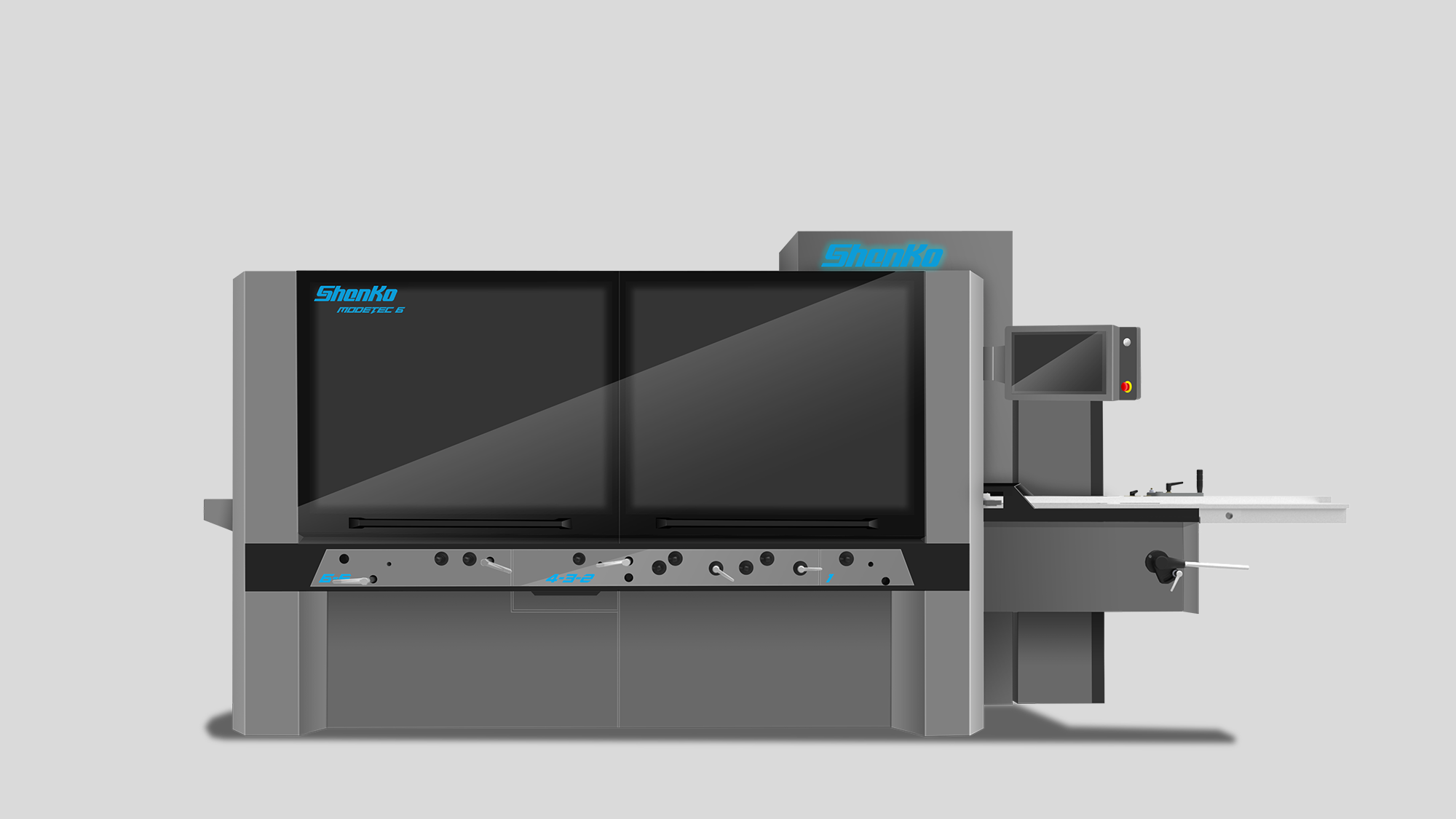

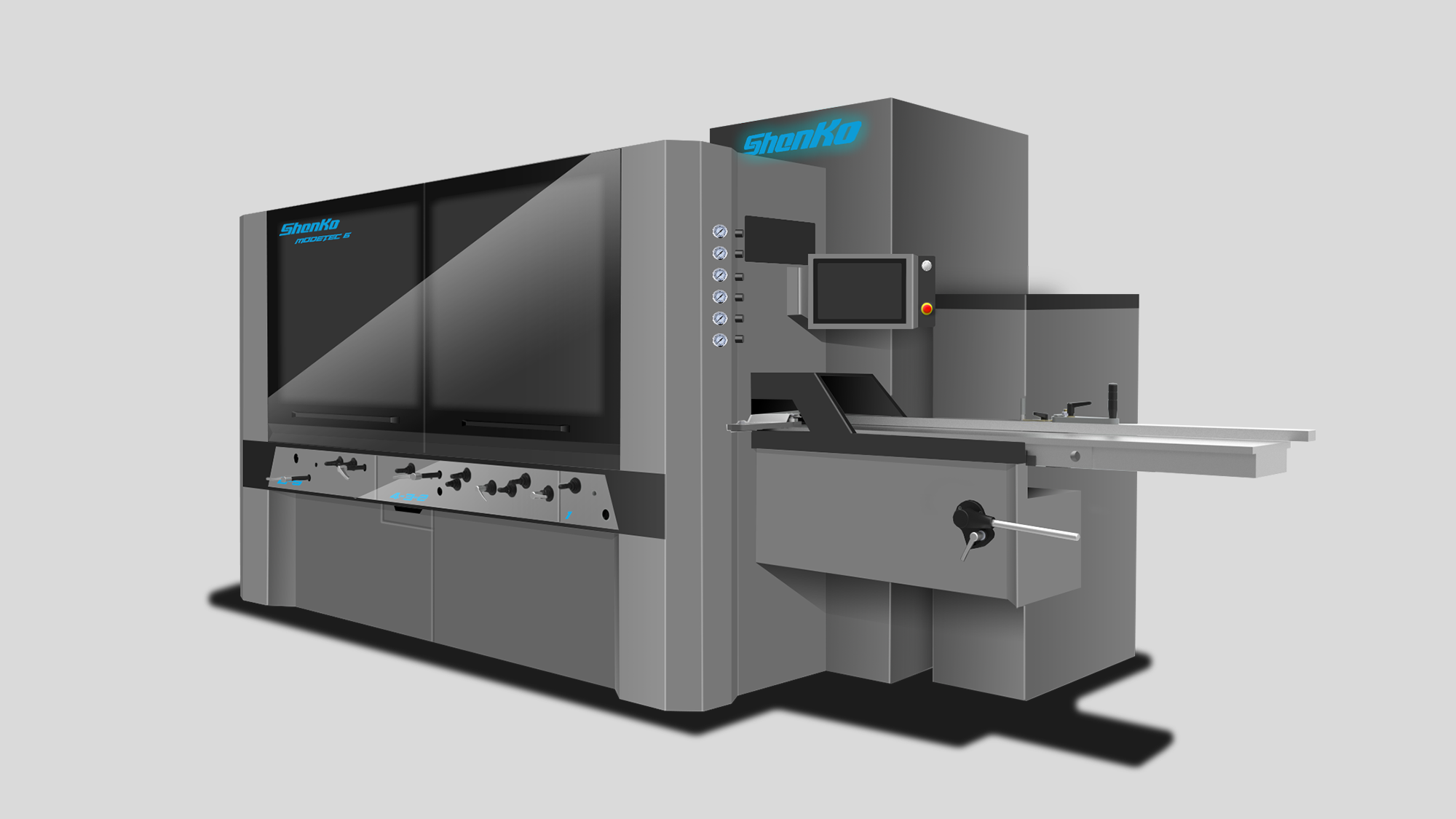

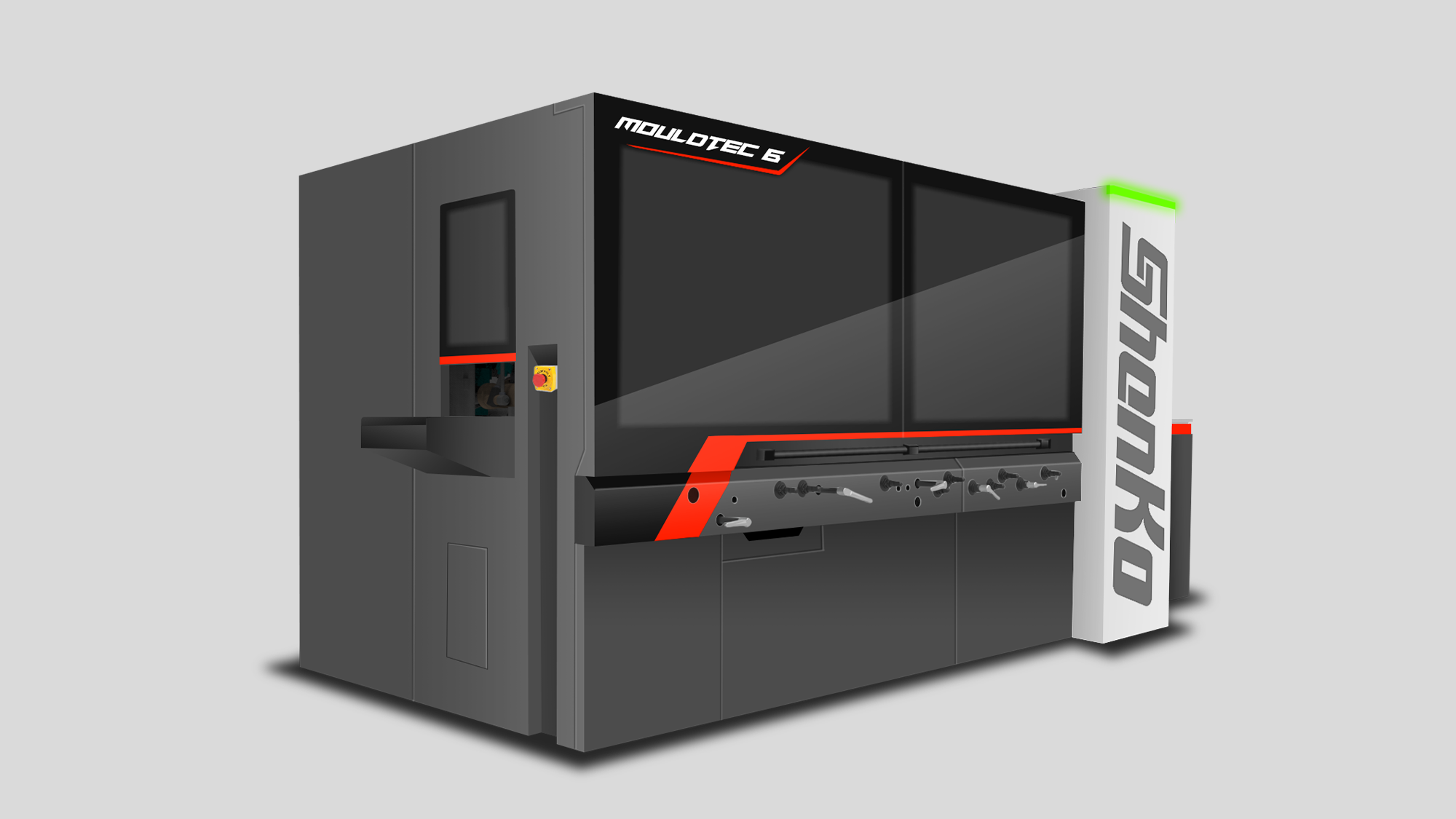

提案 A：幾何大氣語彙——品牌核心的對稱美學

運用簡約大方的塊體堆疊，營造出穩重且精準的德式感官。設計亮點在於將 Logo 置於機身中央直立柱，建立強大的視覺中心。為了減輕操作者負擔，將龐大的掀門拆解為兩塊，並將操作面板與電器箱整合，維持整體外觀的連貫性。





多維度人因介面：操作面板可向操作者方向轉出，提供最舒適的視角。



全包覆安全策略：採完整包覆設計降低受傷風險，並於機身最高處配置醒目的警示燈。



整合收納系統：內建專屬收納空間，解決扳手與手搖輪等工具在產線中隨意擺放的痛點。

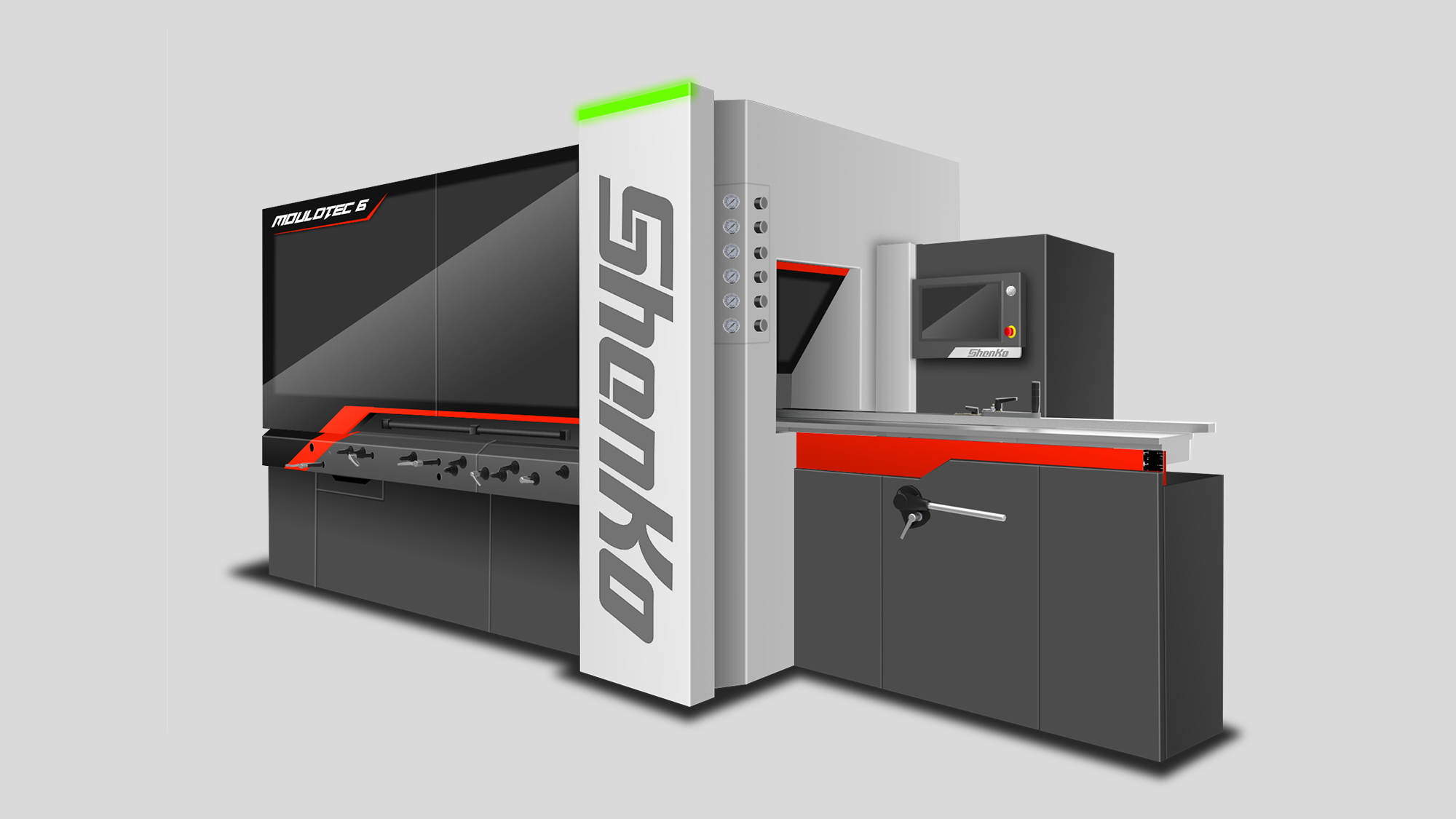

提案 B：俐落斜切語彙——動態平衡的效率識別

利用具有強烈視覺記憶的俐落斜線切割出操作區域，並透過白色區塊的向前延展，巧妙地將頂部馬達隱藏於結構內，使原本不對稱的機械配置在視覺上達成和諧平衡。



懸臂式自由操控：操作箱結合支架懸臂，讓操作者能自由調整至最佳作業位置。



多模態開啟路徑：將正面門板改為「兩組上掀＋一組側掀」組合，大幅提升開門的輕鬆度。



高警示進料防護：進料護板選用高對比黃色系，達成直覺的示警效果，呼應「安全創新」的文化。

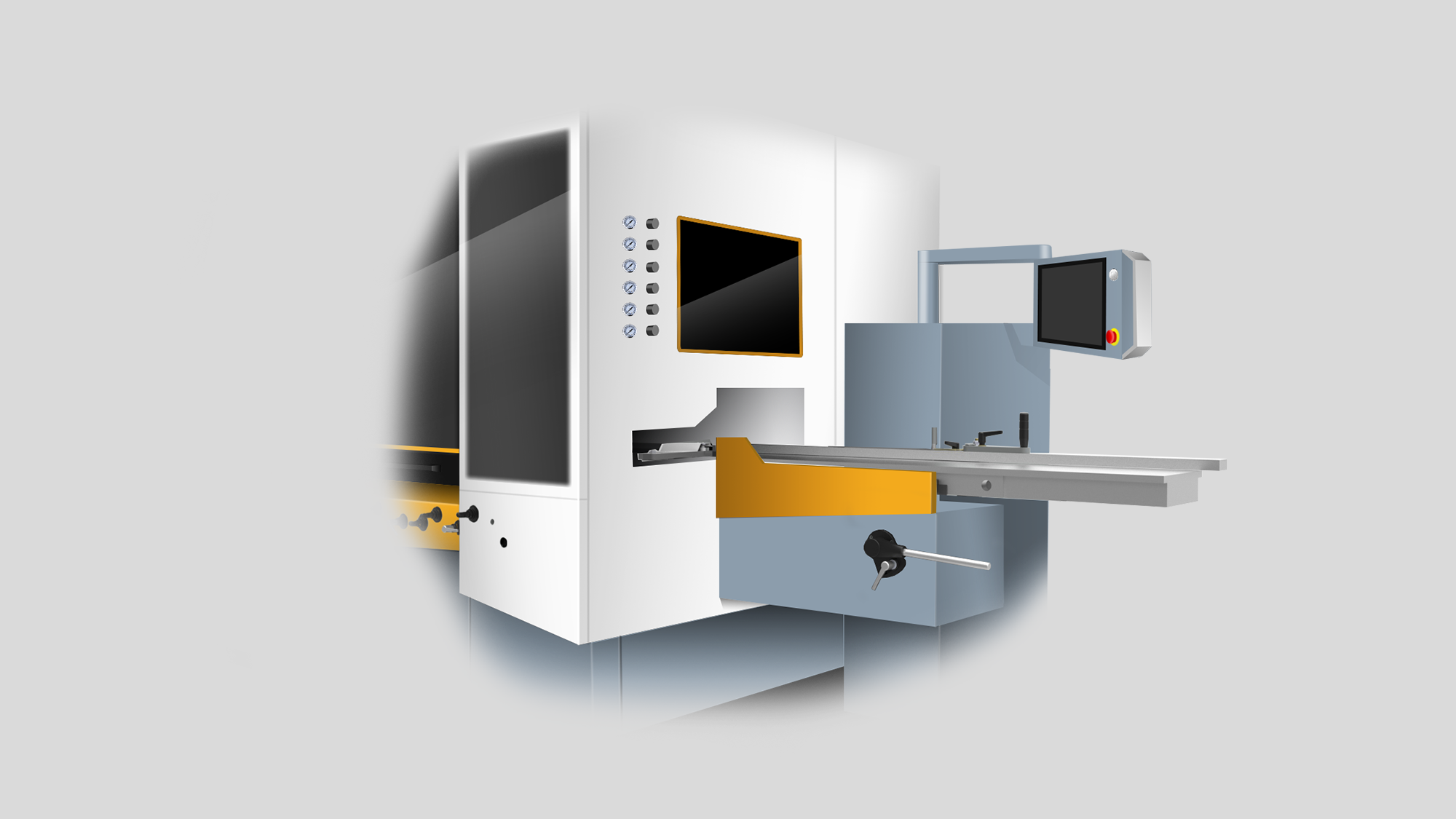

提案 C：剛毅倒角語彙——信賴感十足的防護堡壘

在機身主體兩側導入大尺度的 C 角，建立出如同堡壘般的穩固信賴感。機身腰部以黑色梯形色塊定義出「工具收納區」，成為識別度極高的視覺特徵。



Z 字型安全護罩：針對送料傷害痛點，研發專屬 Z 字型保護罩，在不影響進料流暢度的前提下，物理性降低手指誤入風險。



防塵刻度系統：透明壓克力面板向下延伸，保護刻度計不被粉塵覆蓋，確保加工精確度可隨時被觀測。



L 形高效操控區：利用支臂架優化操作箱位置，讓操作者在 L 形區域內的移動與操作更具效率。





色彩計畫

配色延續安全性為主軸方面，針對容易發生意外地操作區域採用高對比的配色，提高使用者安全意識。

---

【3D 實務工程轉化：德系穩重與職人維護機能的極致整合】

在客戶選定以「幾何大氣」與「對稱美學」為核心的提案 A 後，形碩團隊進入 3D 深化階段。針對四面刨木機高震動、多粉塵的極端作業環境，我們將草圖中的塊體語彙轉化為具備「高階質感」與「極速維護」的實體結構。本次 3D 設計重點在於視覺語彙的家族化整合與徹底解決木屑堆積的細節工程。

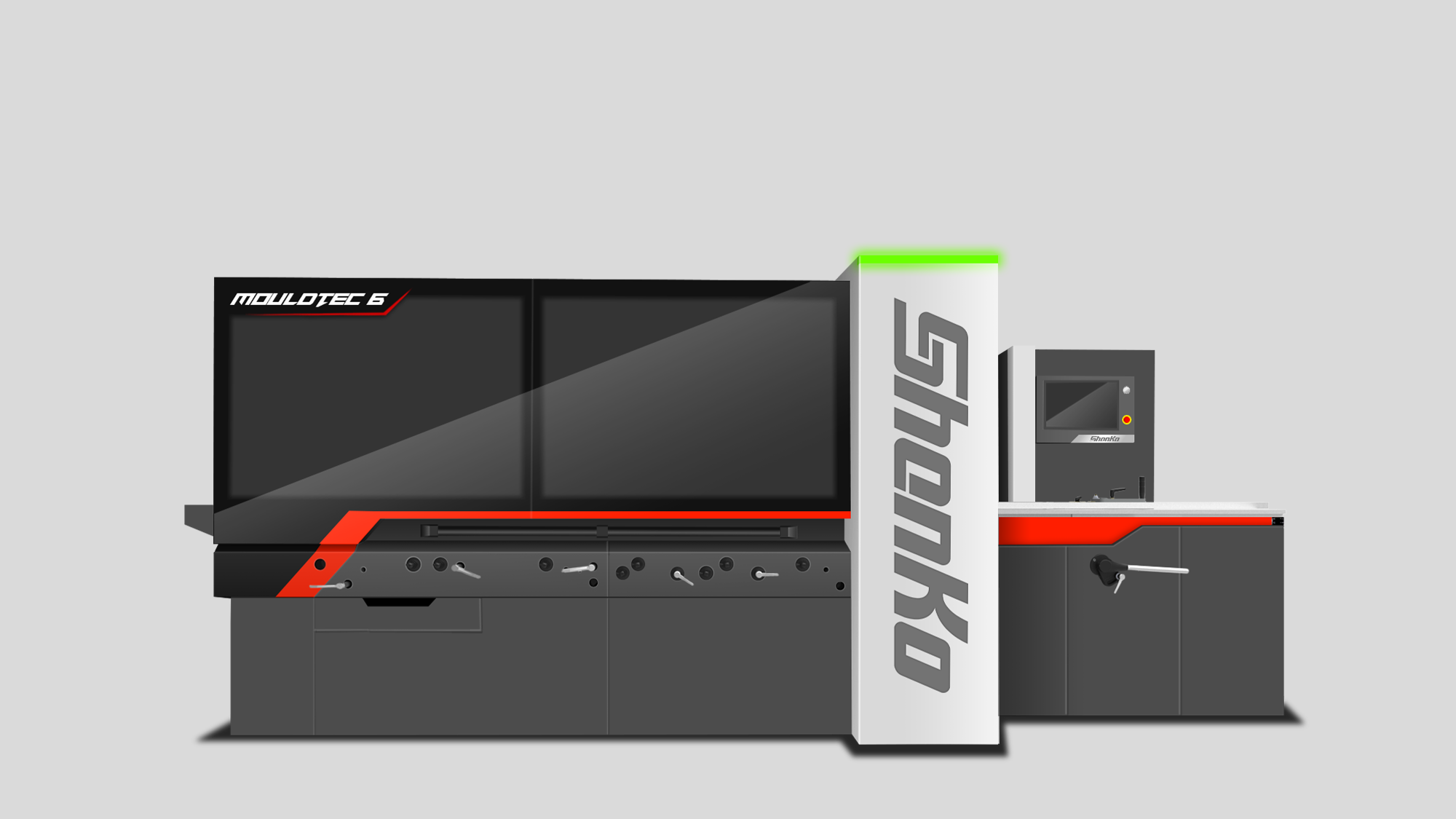

專屬識別與精密感官的視覺整合

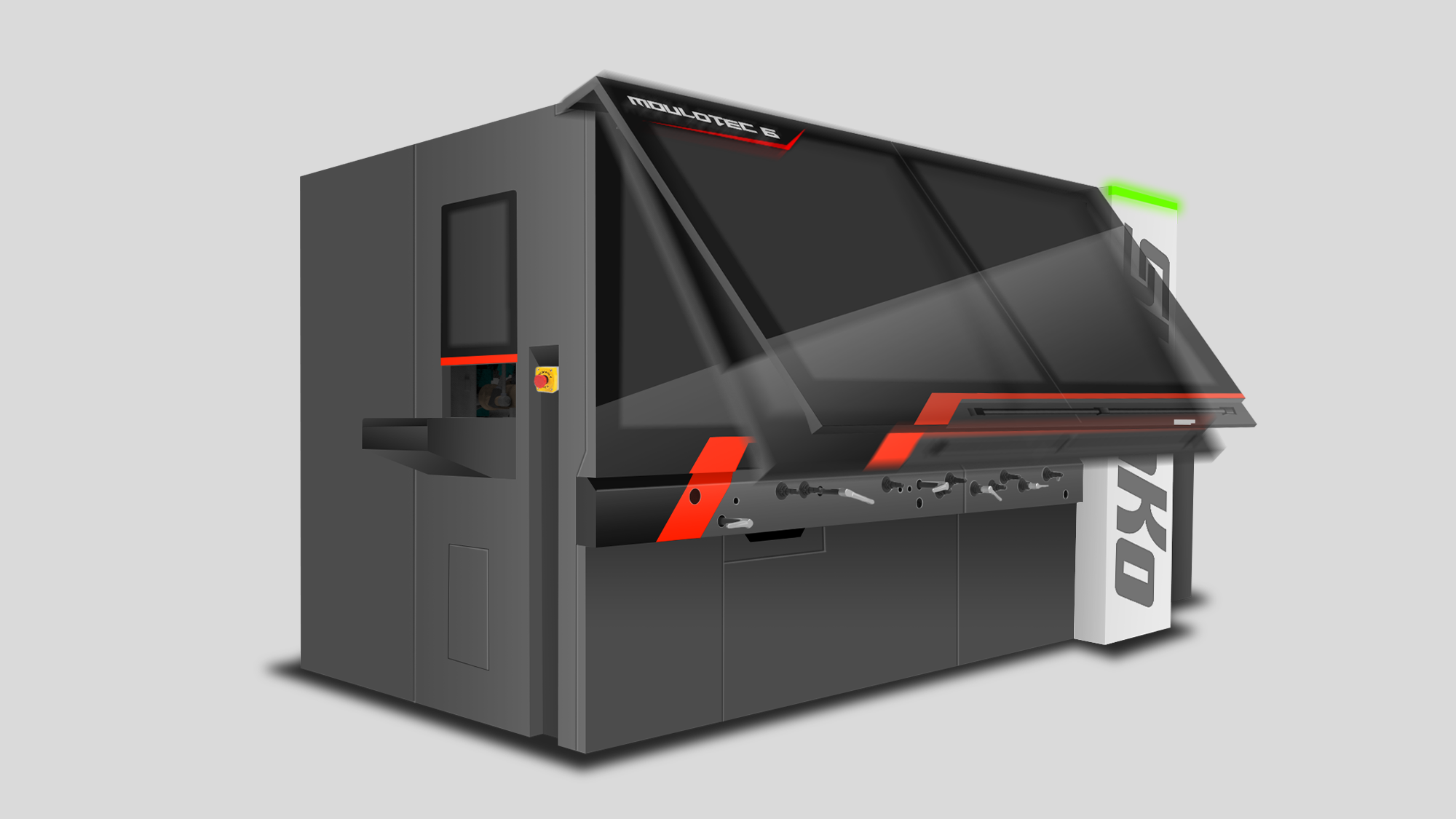

無邊框單扇掀門語彙：將原本的雙塊掀門優化為大尺度單扇無邊框掀門，極大化視覺張力。我們將壓克力視窗的圖樣特徵與機身主體、甚至入料平台進行一體化設計，建立森科專屬的幾何視覺語言，提升整機的設計完整度。



高階材質與色彩對比：操作箱增設不鏽鋼飾條，提升觸控表面的精緻度與耐用感；全機採高對比配色（如碳黑搭配高亮白），精準突顯中央柱身的 Logo 識別，營造出歐美高端設備的信賴感。



整潔的警示系統：將觀測窗、入料口與出料口的警示條紋完全整合，消除雜亂的標貼感。緊急停止鈕則巧妙隱身於機身主體，僅露出鮮明的紅色按鈕，在維持極簡外觀的同時確保最高安全等級。





職人級人機互動與動線優化

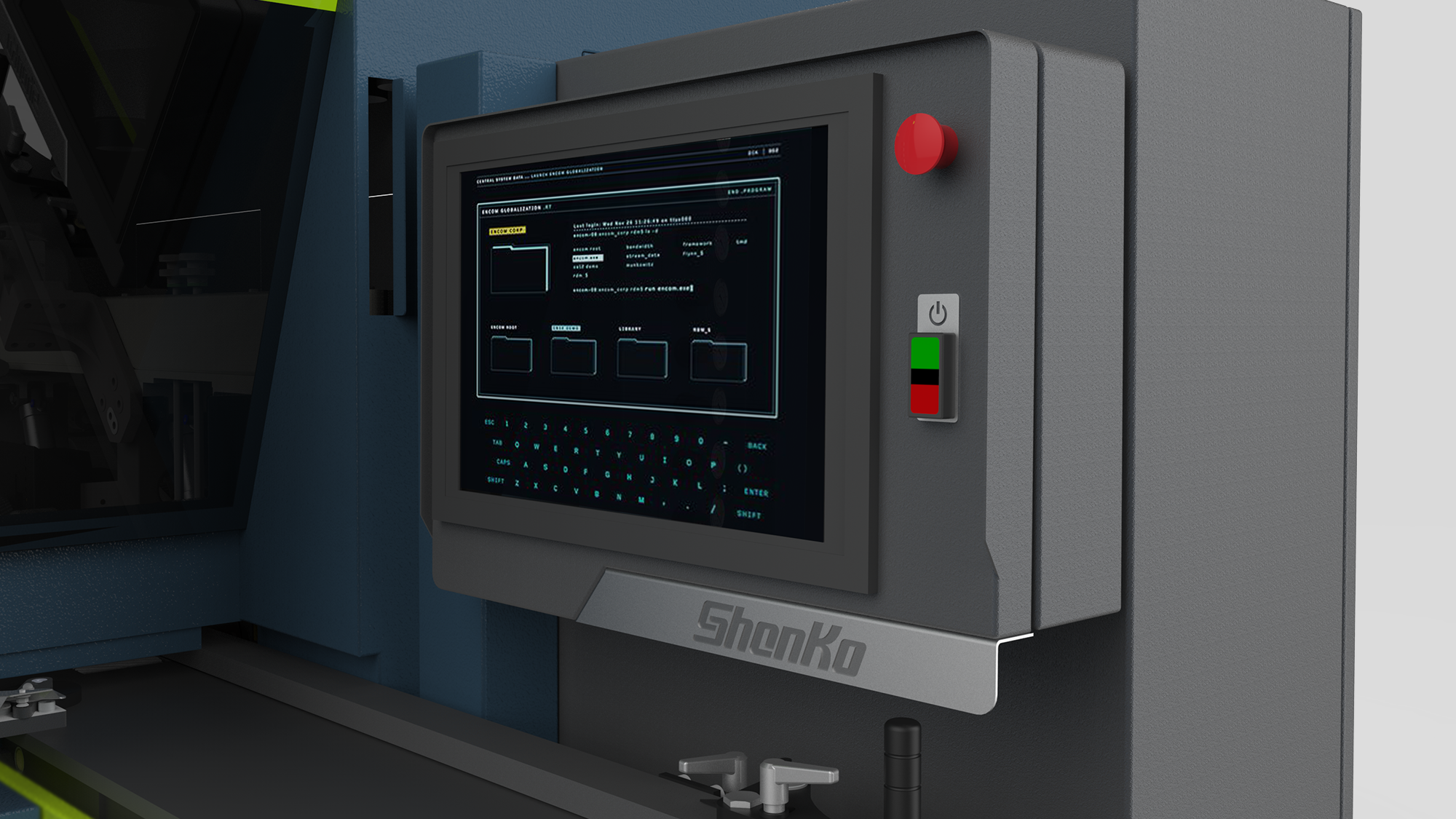

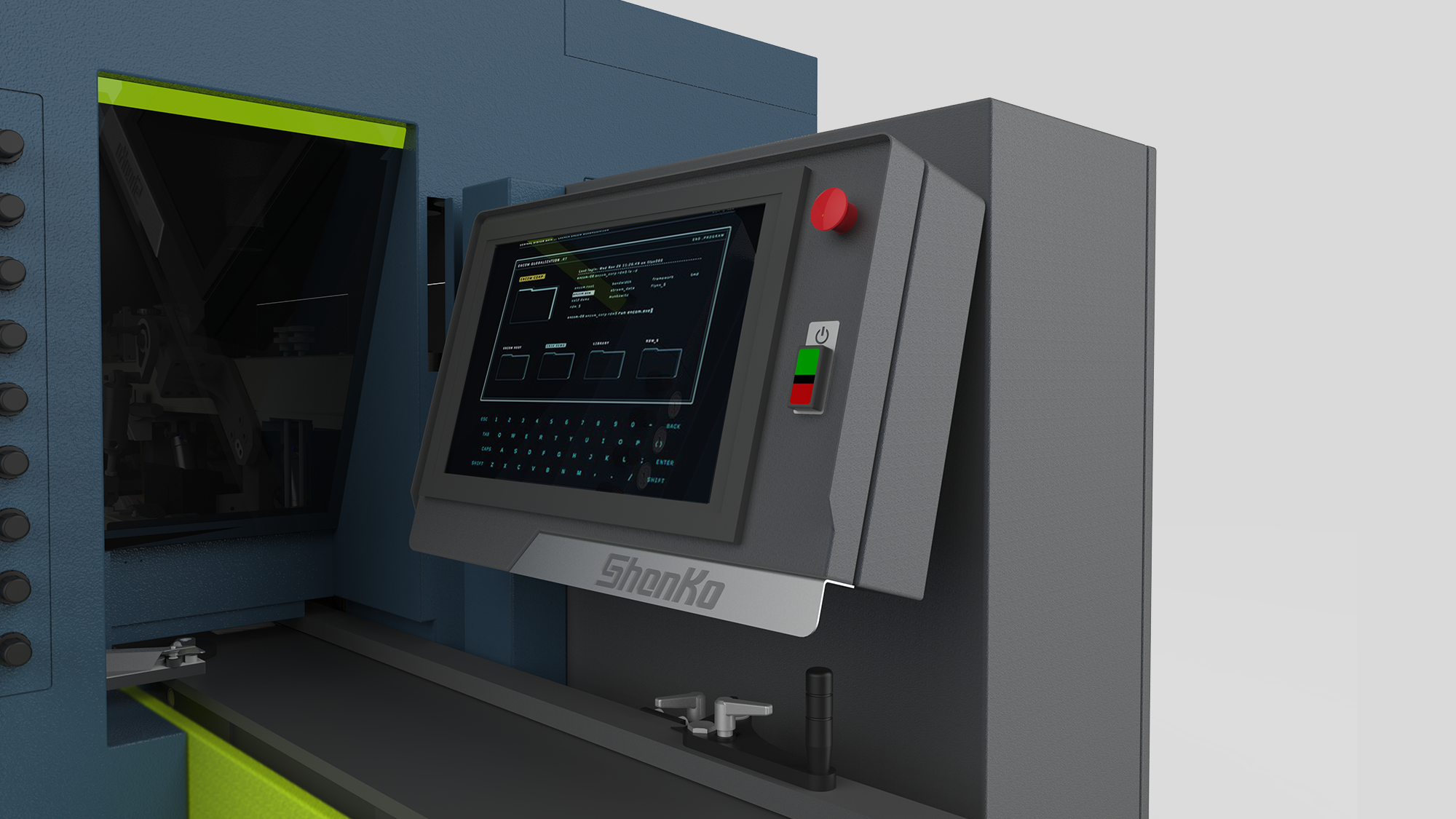

上掀式智慧操作箱：操作箱固定於電氣箱上，具備可上掀調整角度的機能。我們利用左側塊體巧妙收納轉軸，確保翻轉時與機身主體維持一致的幾何律動，讓不同身高的操作者皆能獲得最佳操作視角。

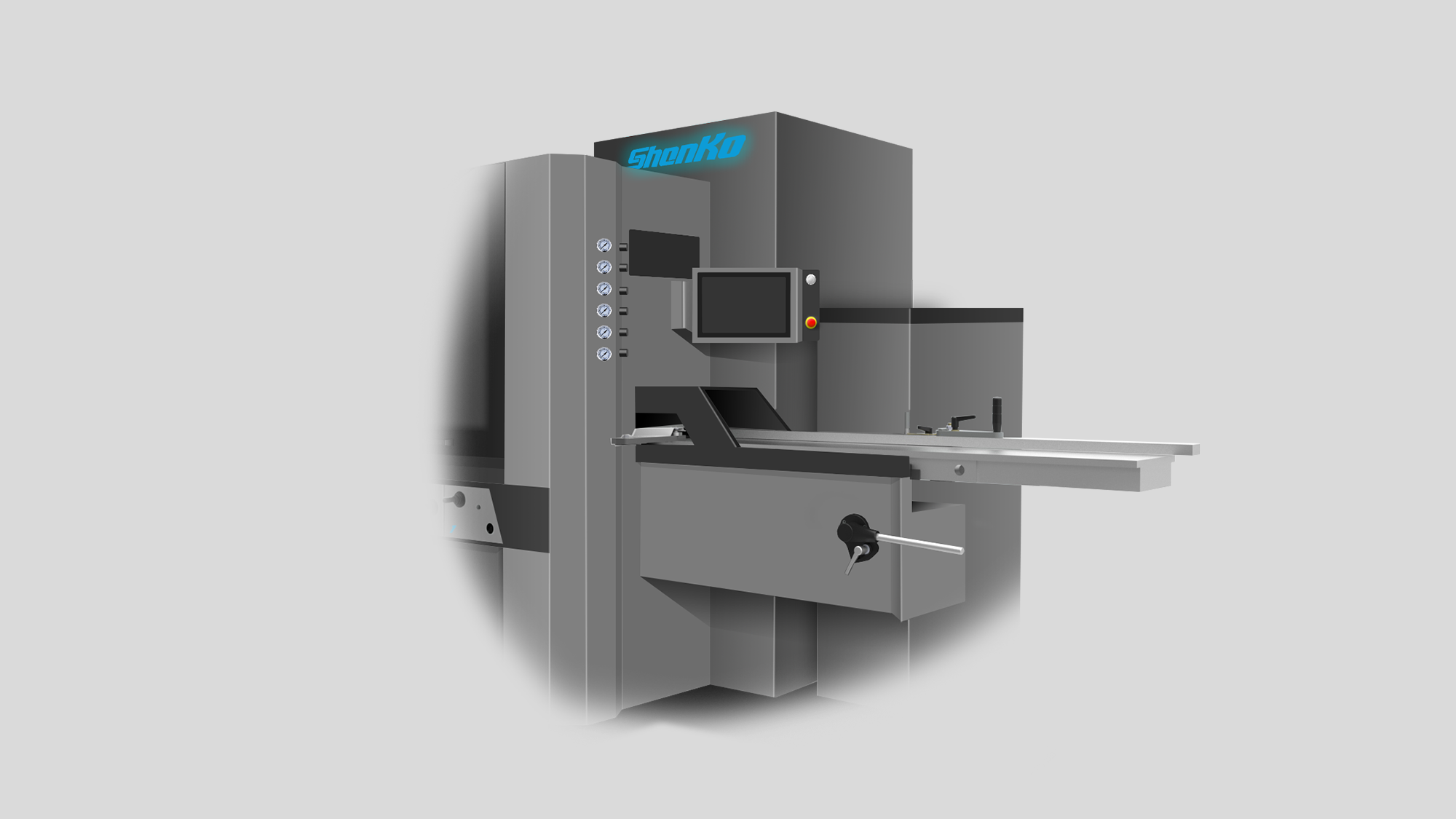

縮短調校動線：針對氣閥調整，優化了從左側進入的工作動線，使操作時的視覺焦點與肢體動作維持在同一軸線上，大幅提升校機效率。此外，尺規利用板金斷差進行高度定位，將精密刻度直接整合於入料外側，觀測直覺且精準。



一體化收納系統：於機身下方配置專屬的扳手與手輪收納抽屜，並因應掀門長度的變動，取手採圓管搭配取手支撐座，確保大跨距開啟時的結構穩固與手感平衡。





潔淨維修與防護細節工程

極致落塵管理：針對木工機最頭痛的木屑問題，我們在掀門內側下緣導入斜面設計，確保關門加工時木屑不會堆積在門縫。開啟門板時，木屑將順著斜面滑入機身而非掉落至操作者身上。同時，增加扳手區板金與鑄件的間距，讓殘餘木屑能直接落至地面，保持機台內部乾淨。



快速維修與收納邏輯：大尺度的單扇掀門開啟後，提供內部零件全開放的維修空間。掀門內側特別加入防護罩掛置設計，維修時拆下的防護組件可直接掛置於門內，無需隨地擺放，展現森科對維護流程的細膩考量。



全時監控安全感：警示燈安裝於機身最高處，結合清晰的壓克力視窗，讓操作者能隨時掌握刀頭狀態與加工動向。

---

【專案後記：賦予木工機械成熟的工業靈魂】

森科機械 SKG-600 透過「幾何大氣」語彙完成品牌重塑，將德系穩重感與職人細節深度整合。形碩設計在 3D 階段落實了無邊框單扇大掀門，並將專屬視覺特徵延伸至入料平台，建立強大的品牌識別。針對木工機積屑痛點，我們研發了內側斜面防積設計與掛置式維修護板，徹底解決加工現場的凌亂與維護不便。

隱藏式緊急停止鈕與可上掀的操作介面，在極簡外型下提升了人機互動的安全與靈活性。這不只是外觀的翻新，更是針對極端加工環境的深度工程進化，助力森科在高端市場展現「專業精準、信賴品質」的旗艦格局，定義台灣木工機械的工藝巔峰。

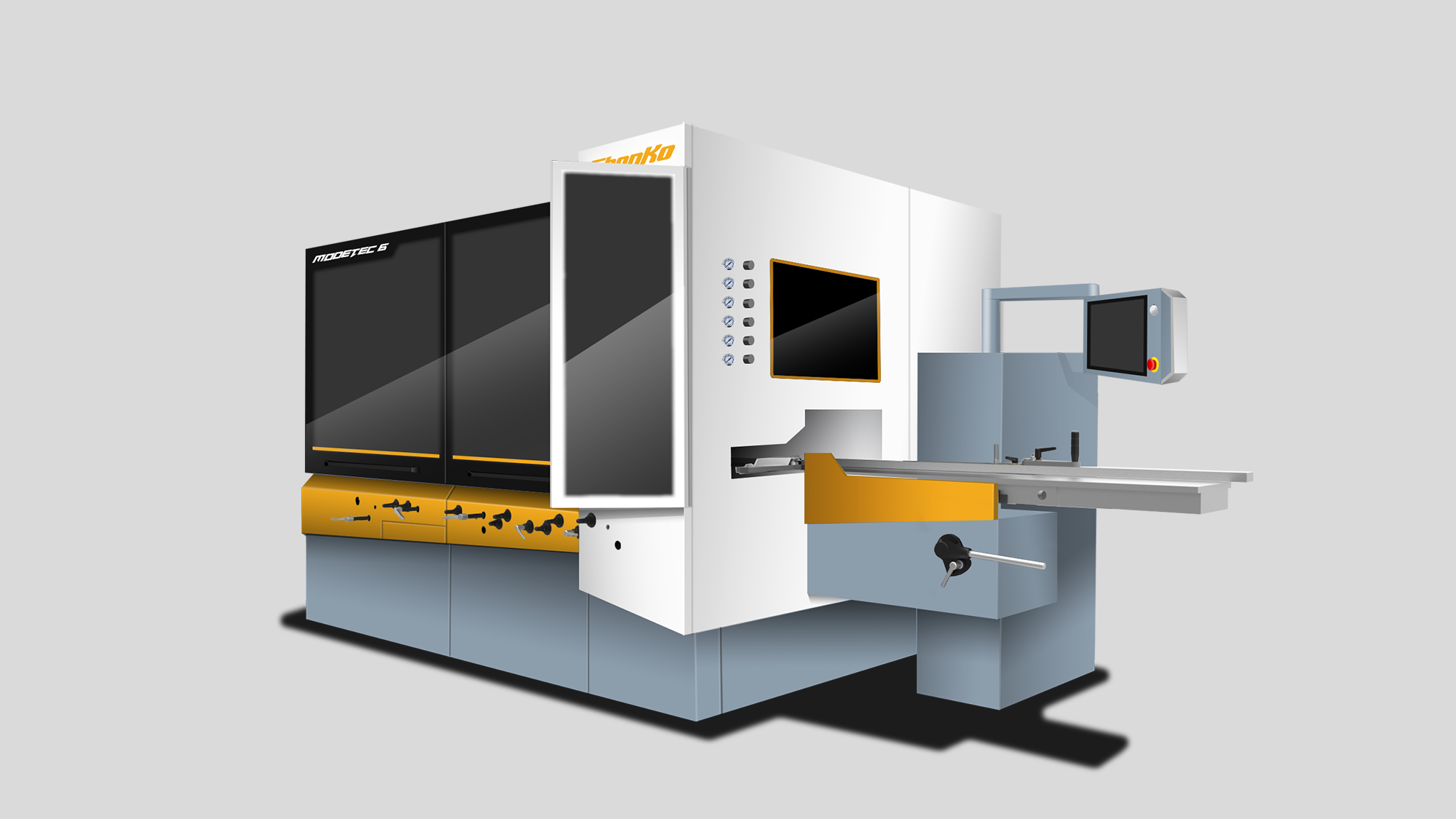

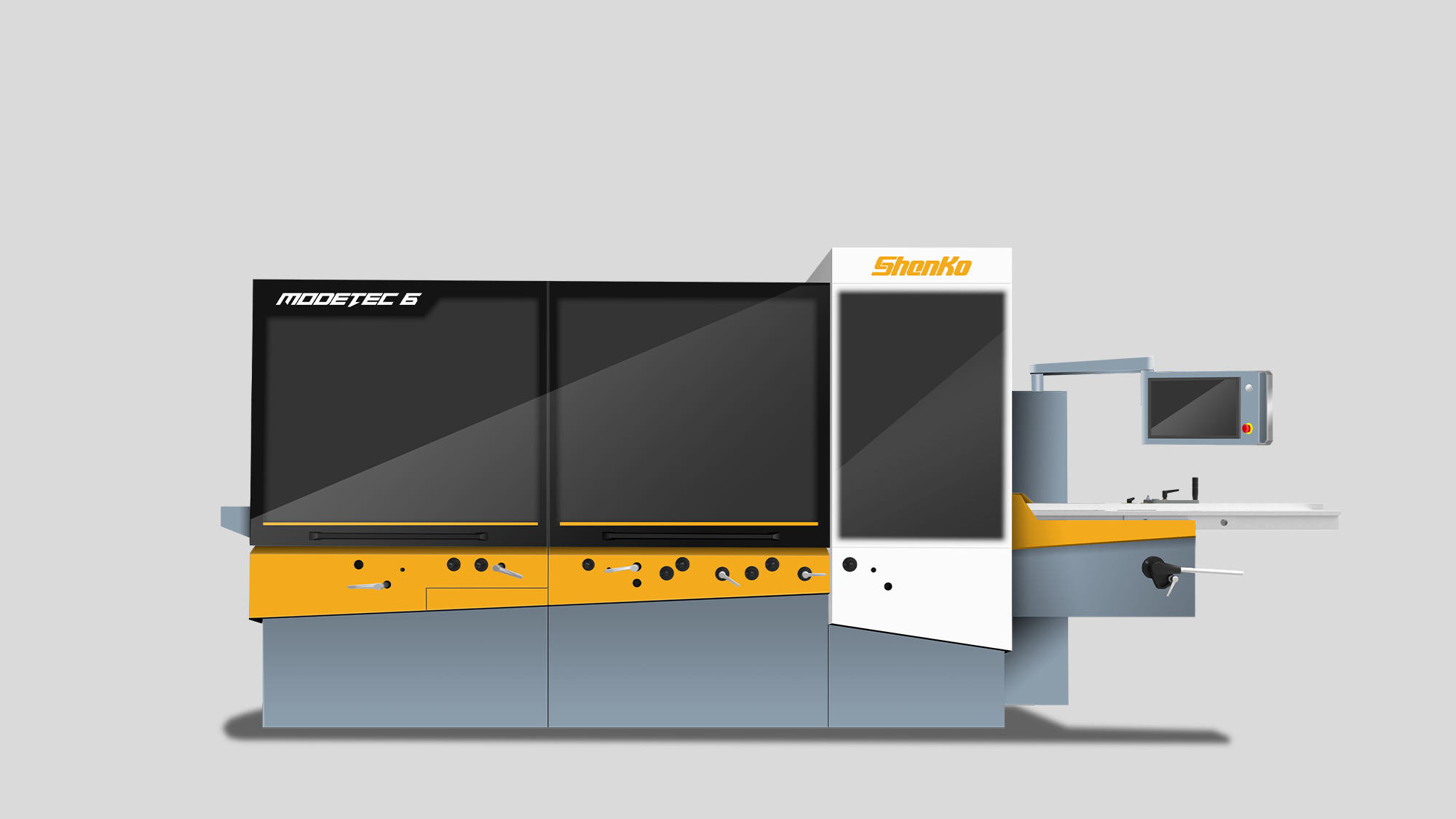

・ 設計前/ 四面刨木機

・ 設計後 / 四面刨木機
