【設計核心目標：航太級精準度與龍門氣勢的視覺重構】

KMC-GM（325GM）定位於高端航太製造市場，要求設備具備極高的穩定性與前瞻科技感。形碩設計的任務是在保持「龍門式機具」寬闊氣勢的同時，導入航空美學元素。我們透過簡潔俐落的幾何線條，將「創新」、「卓越」與「高效能」的企業核心價值轉化為具象的造型語彙，協助客戶在國際航太供應鏈中建立鮮明的品牌辨識度。

---

【造型語彙演繹：航太美學導入與家族系統的跨界整合】

在 KMC-GM 專案中，形碩設計不僅要延續 1600VL 的成功基因，更需針對「航太業客群」精準導入航空工業的視覺語彙。

我們提出了三款兼具「氣勢」與「機能」的草圖提案，透過板金摺線、配色策略與光影控制，將巨型龍門設備轉化為極致效能的工藝象徵，並解決大門啟閉不便與動樑視覺笨重等關鍵工程痛點。

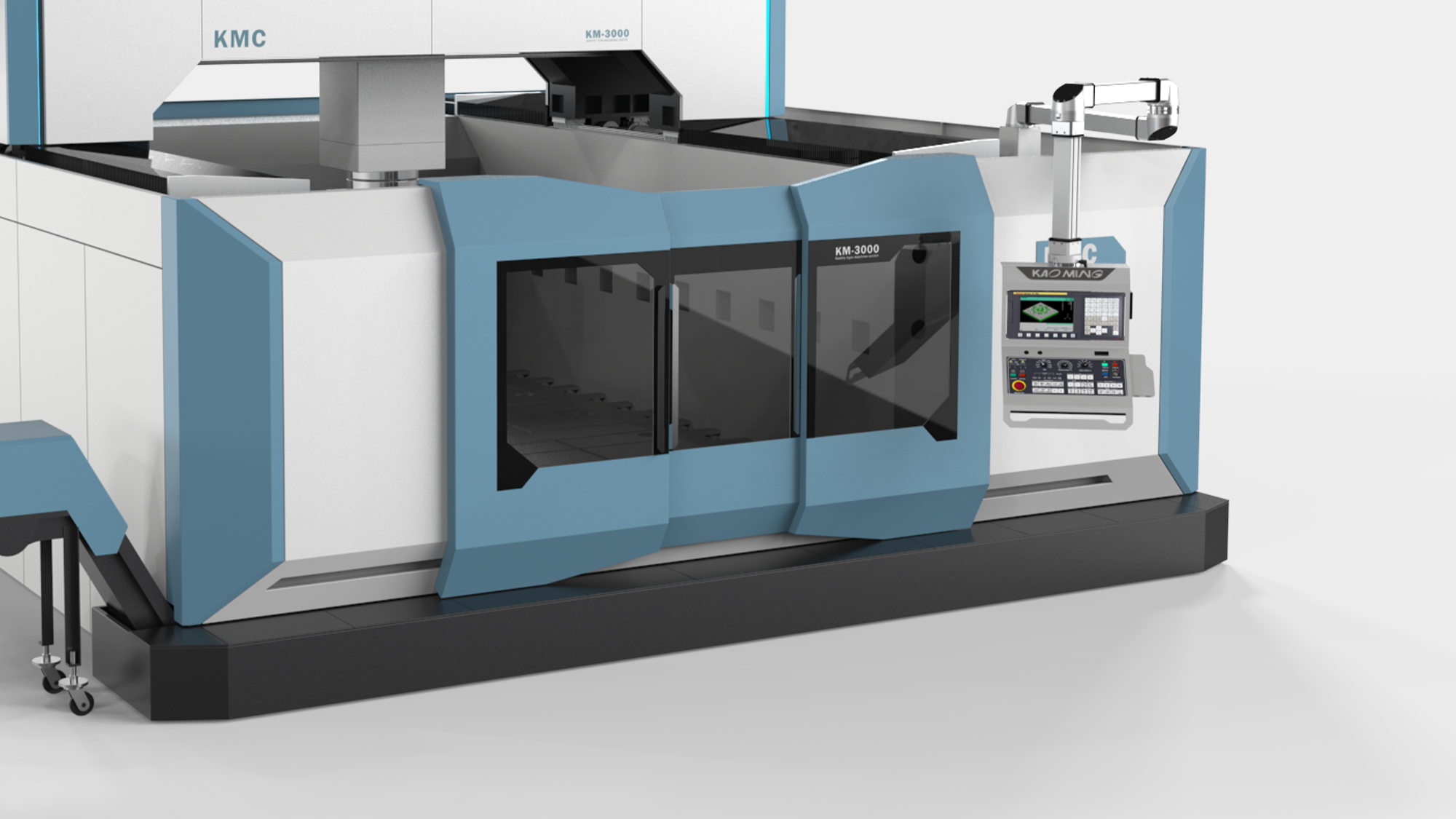

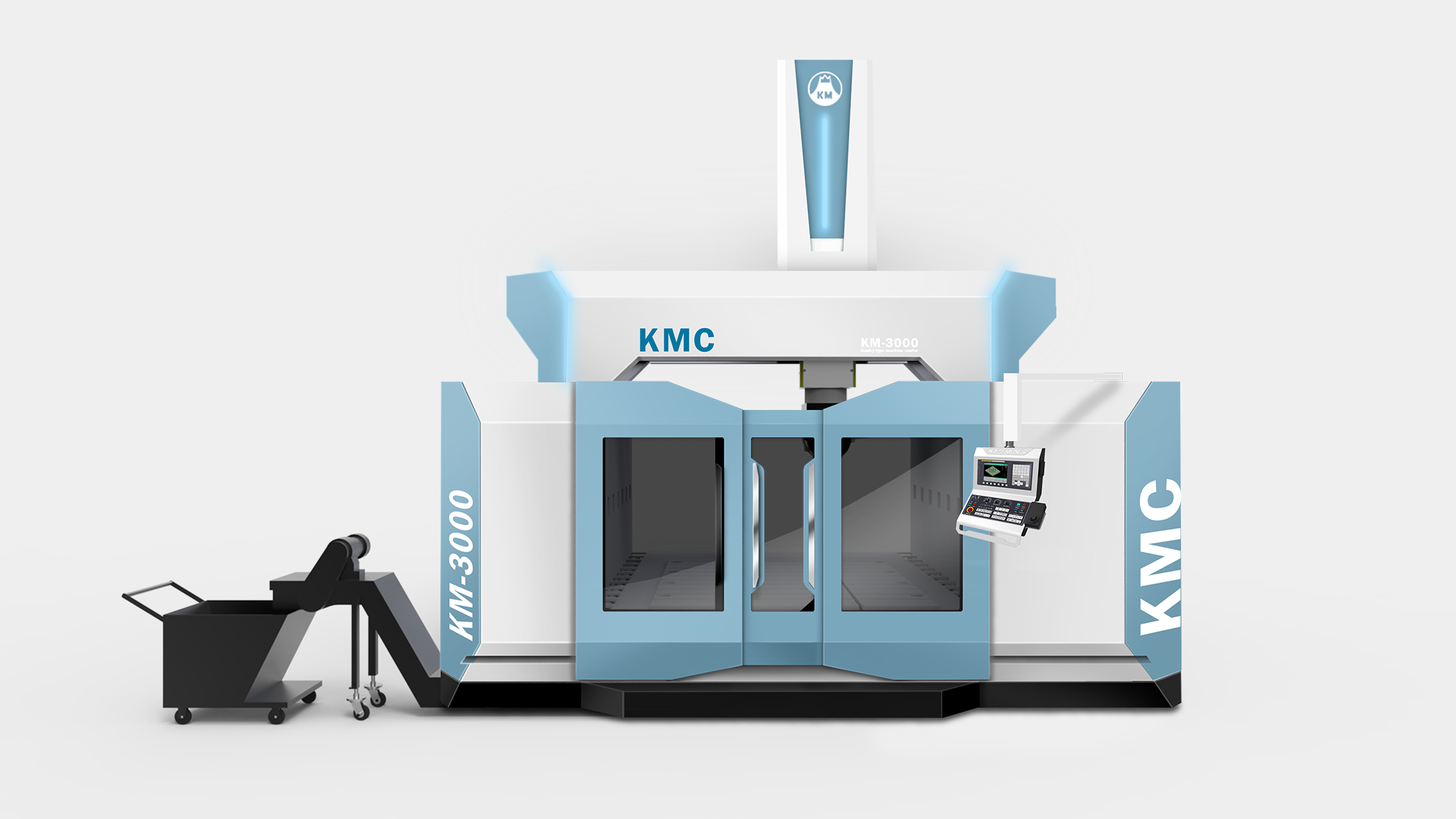

提案 A：俐落連續性切割——機翼特徵與多重動線整合

本提案以「連續性」為核心，透過強烈轉折線條讓前拉門與機身融為一體，傳達出如同航空飛行器的俐落感。



品牌識別與精密質感佈局： 運用放大版 LOGO 提升產品在航太市場的識別度，左門把手採黑色隱藏式處理，中間門則透過對稱飾板設計，達成視覺高度平衡與專業操作感。



航空燈號系統與視覺輕量化： 將兩側與中央警示燈類比為「機翼與機尾」航行燈，結合機側切邊造型與動樑特徵呼應，使巨型機身在視覺上呈現如同機翼般的輕盈層次。



人因雙門動線與進出優化： 創新設計「子母門結構」，設置開門幅度較小的中間門，避免人員頻繁開啟沈重的大門，並將踏板式階梯與水箱整併，達成動線順暢且外觀不突兀的雙重效果。

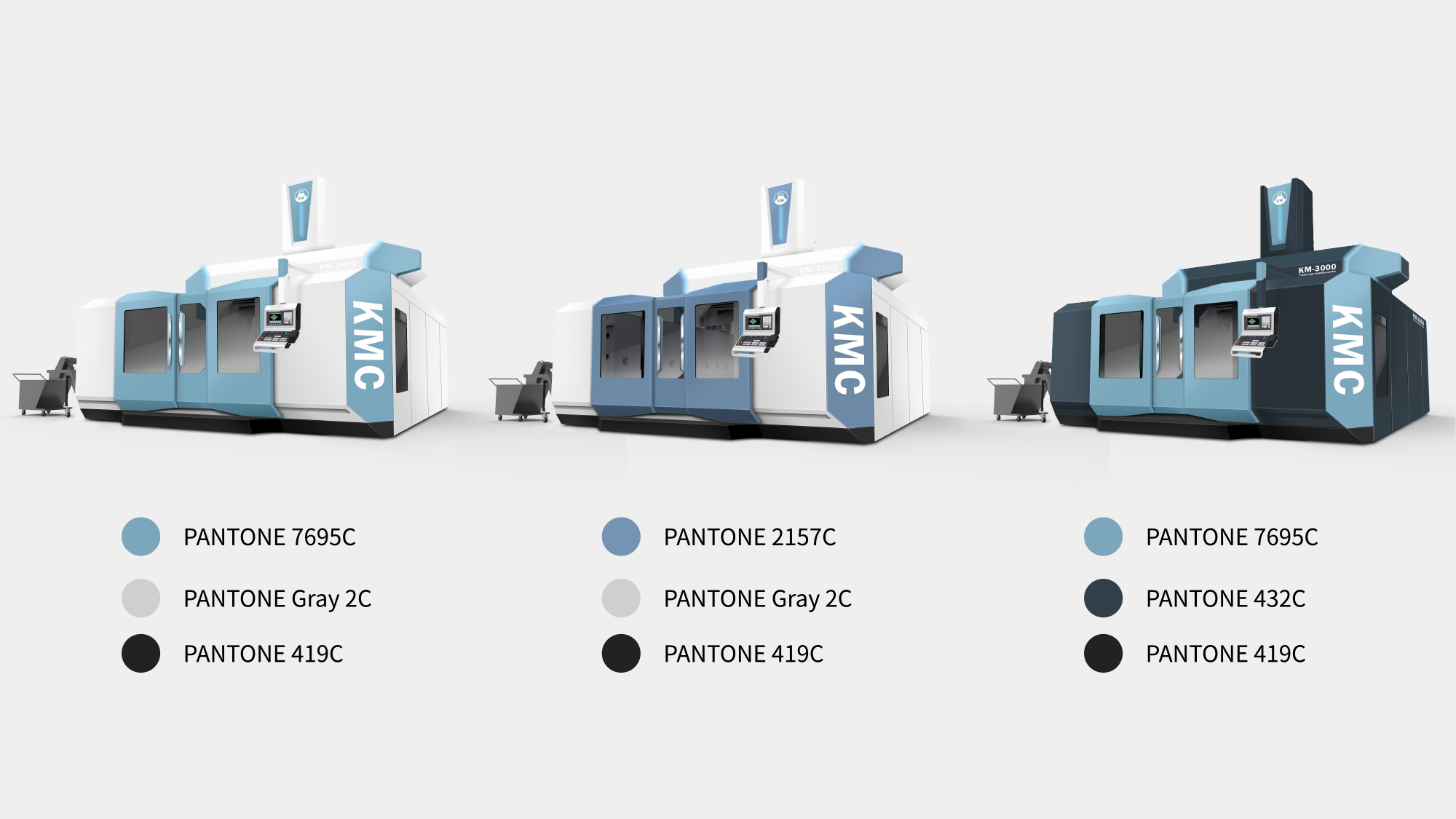

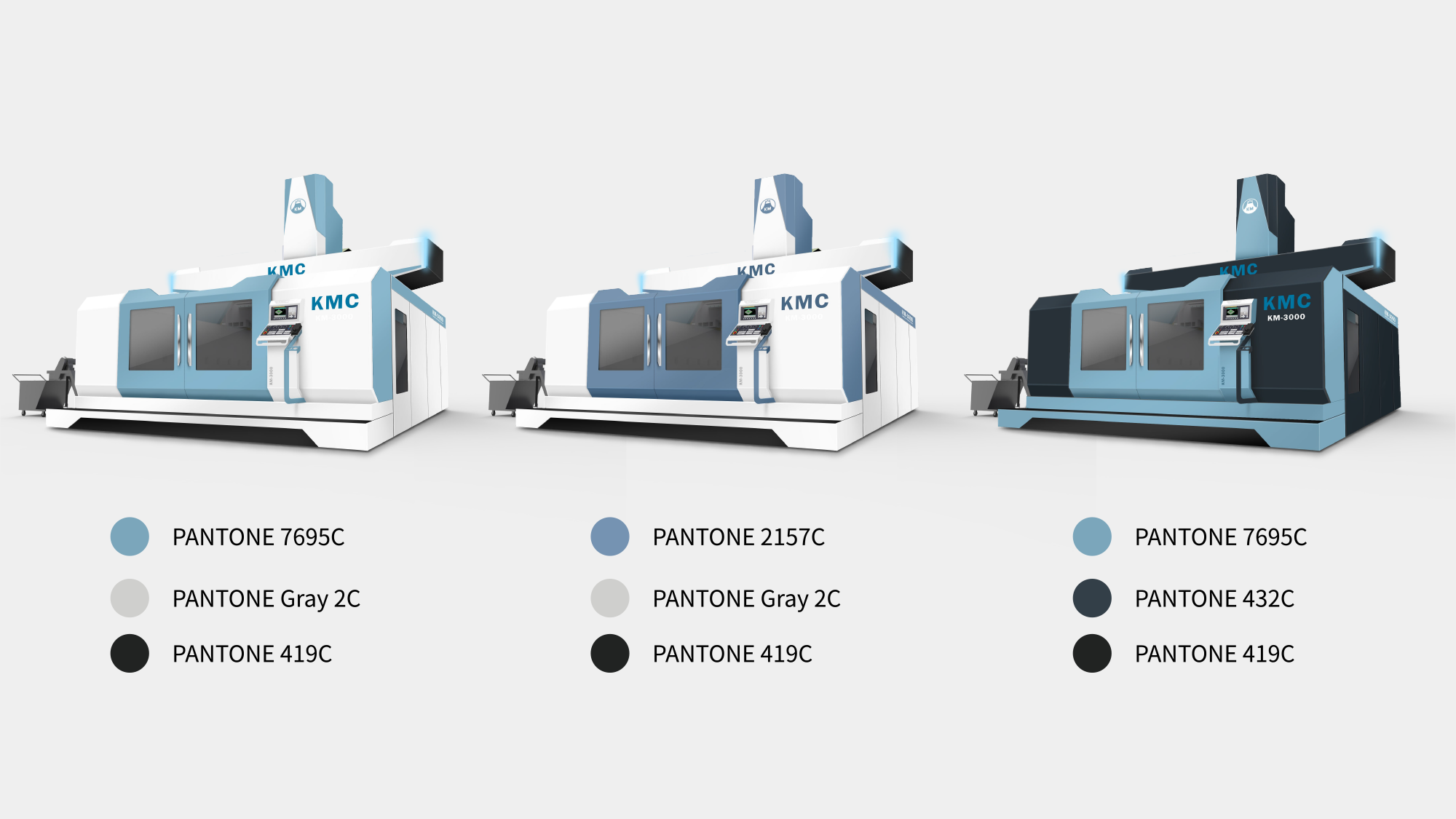

色彩計畫：運用大面積的企業藍色塊與白色板金交錯，透過俐落的色塊比例強化機翼切邊的立體感。利用藍色的穩定感對標航太業對精準度的嚴苛要求，展現設備大方穩重的氣勢。

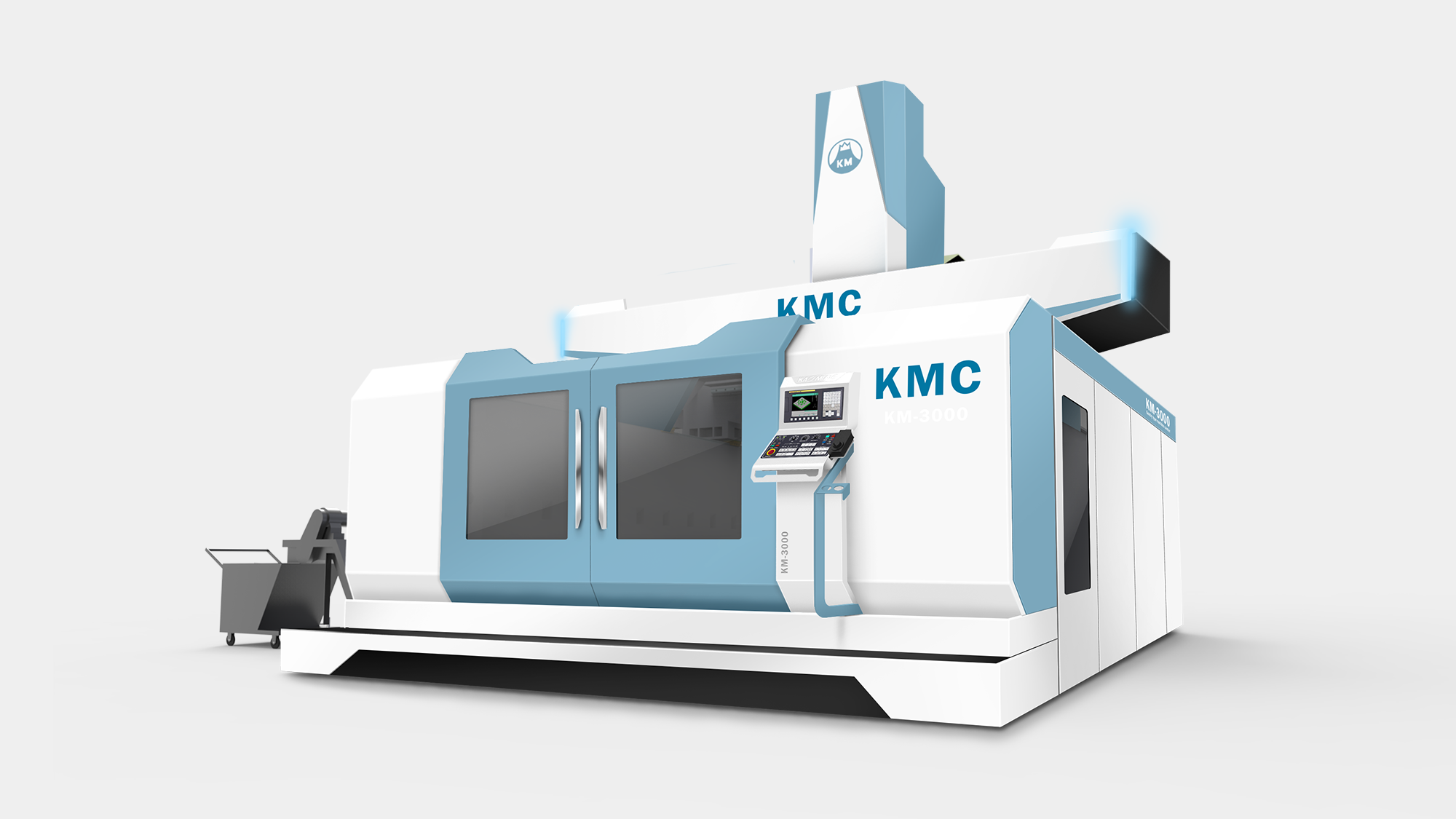

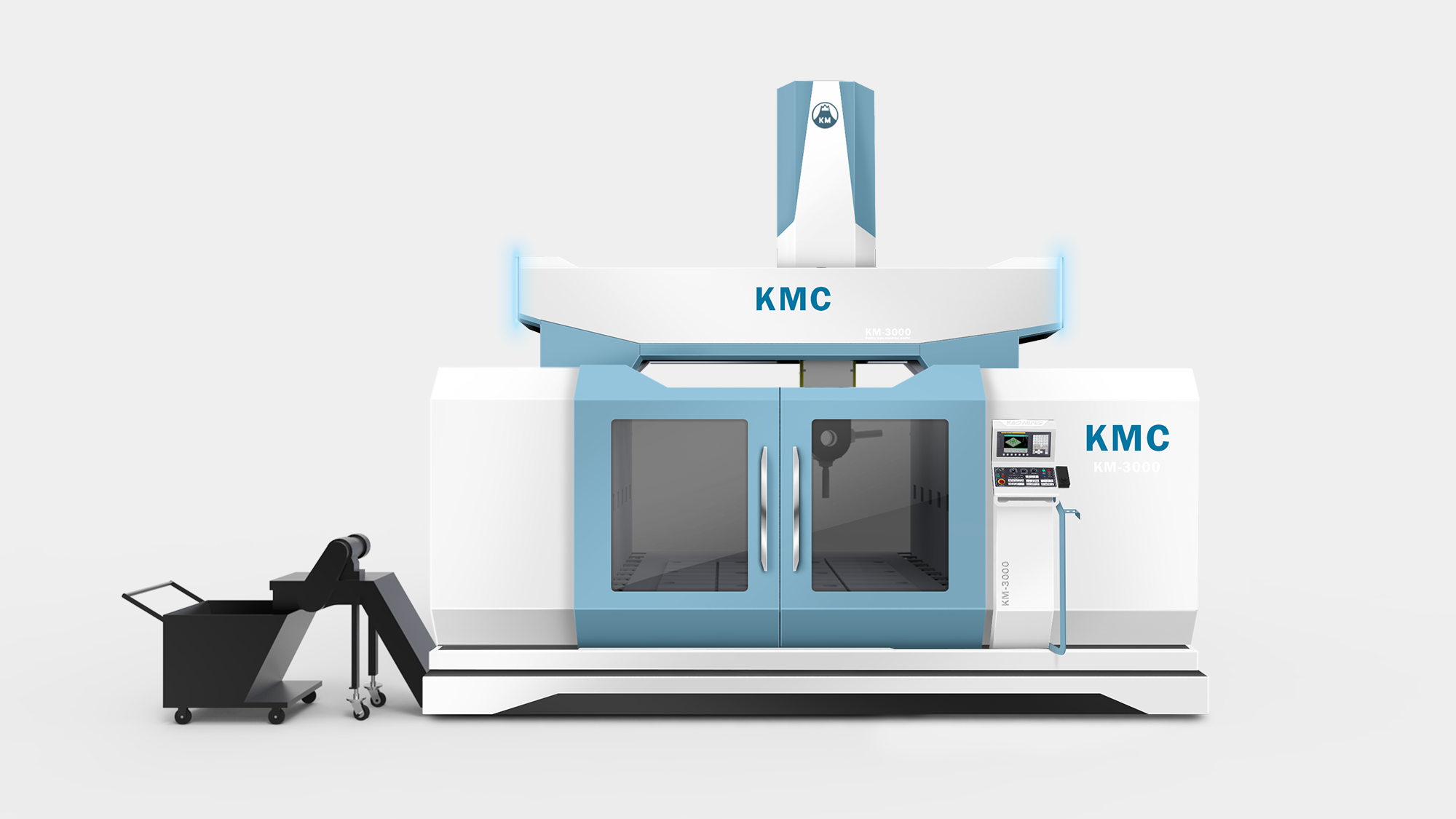

提案 B：微笑曲線與登機意象——極致動能與直覺化操作

本提案將飛機翱翔時的「微笑曲線」導入動樑設計，並以飛機尾翼為靈感重塑主軸外罩，強調五軸機的高速動態性能。



微笑曲線與尾翼特徵模擬： 於動樑導入飛機機翼的「微笑曲線」摺線，搭配主軸外罩的白色尾翼造型，將五軸機的高速位移感具象化，成功轉化龍門機的笨重感為航太動能。

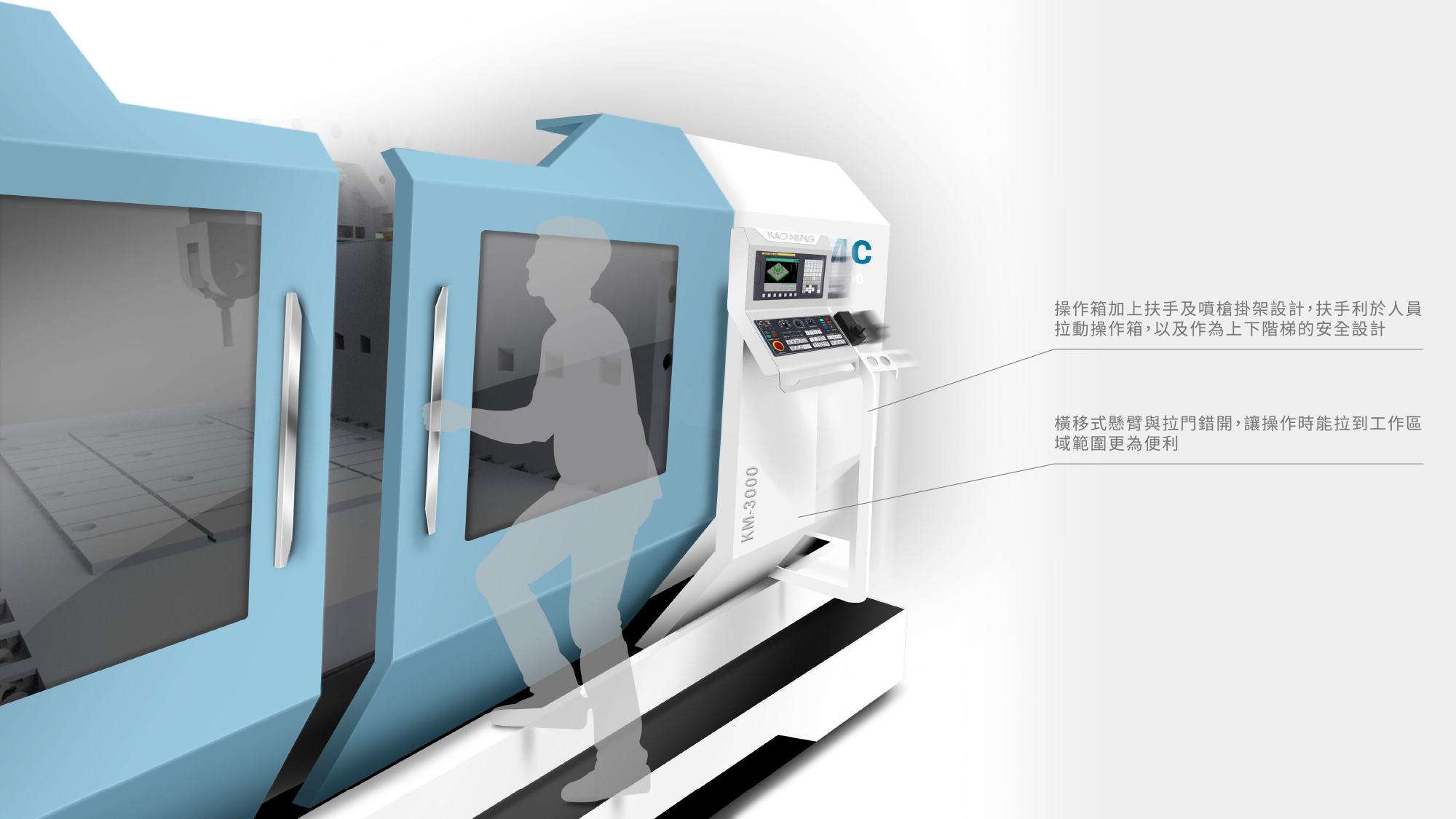

登機階梯意象與安全性整合： 利用凸出式水箱營造「登機階梯」意象便於人員進出，並在操作箱配置安全扶手與防滑踩踏空間，確保人員在進出工作區域時具備三點支撐的物理安全性。



橫移式懸臂與維護效能最大化： 採用與拉門行程錯開的橫移式懸臂設計，擴大操作箱進入工作區域的涵蓋範圍；同步整合三點組合觀測窗與噴槍掛架，大幅優化日常點檢與清潔效率。



色彩計畫：色彩配置聚焦於動樑與主軸外罩，將亮藍色點綴於「微笑曲線」特徵處，與純白色機身形成強烈對比。透過輕盈的藍白比例分配，營造出飛機翱翔時的速度感受，使大型龍門設備散發出高效能的視覺活力。

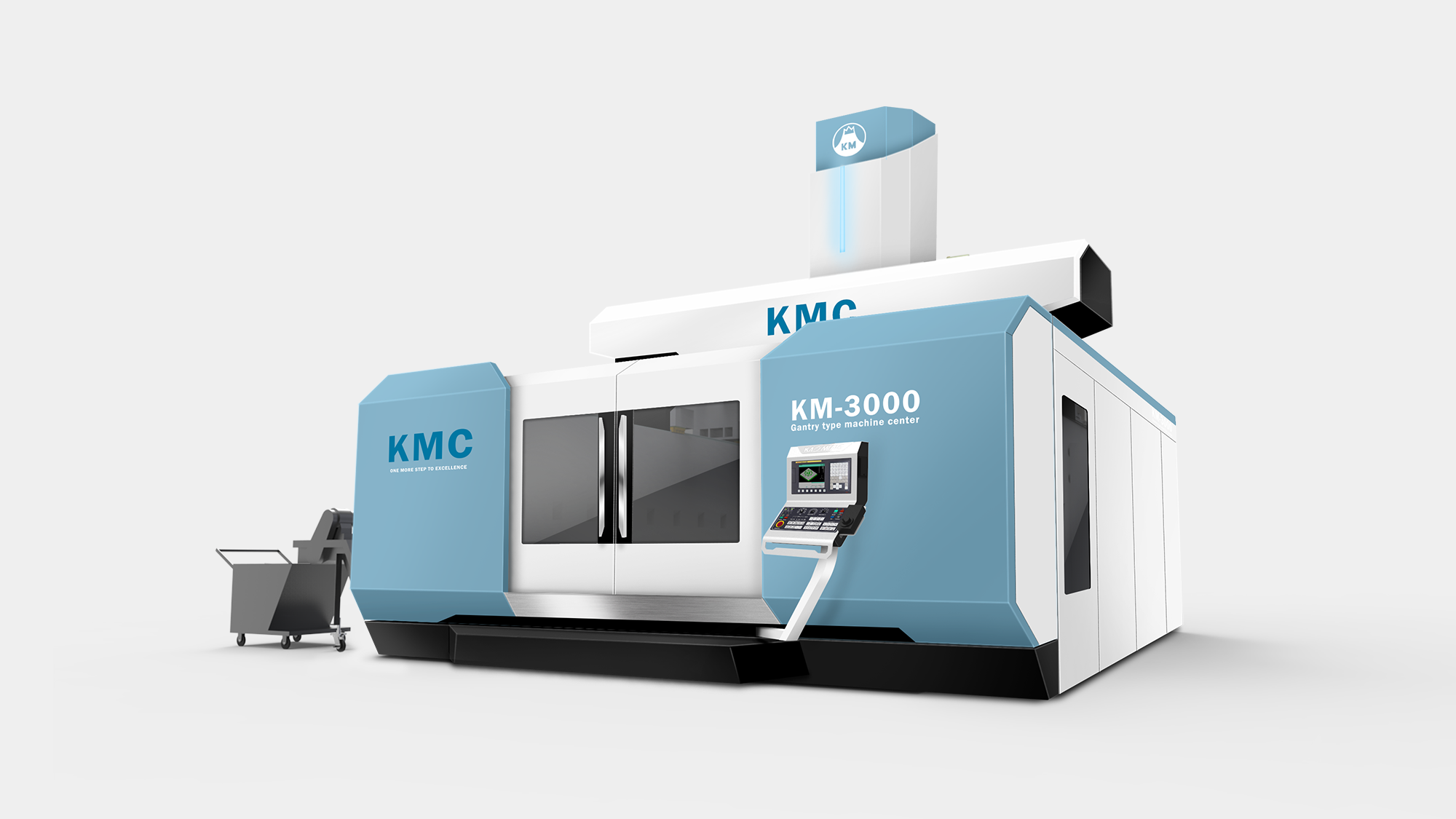

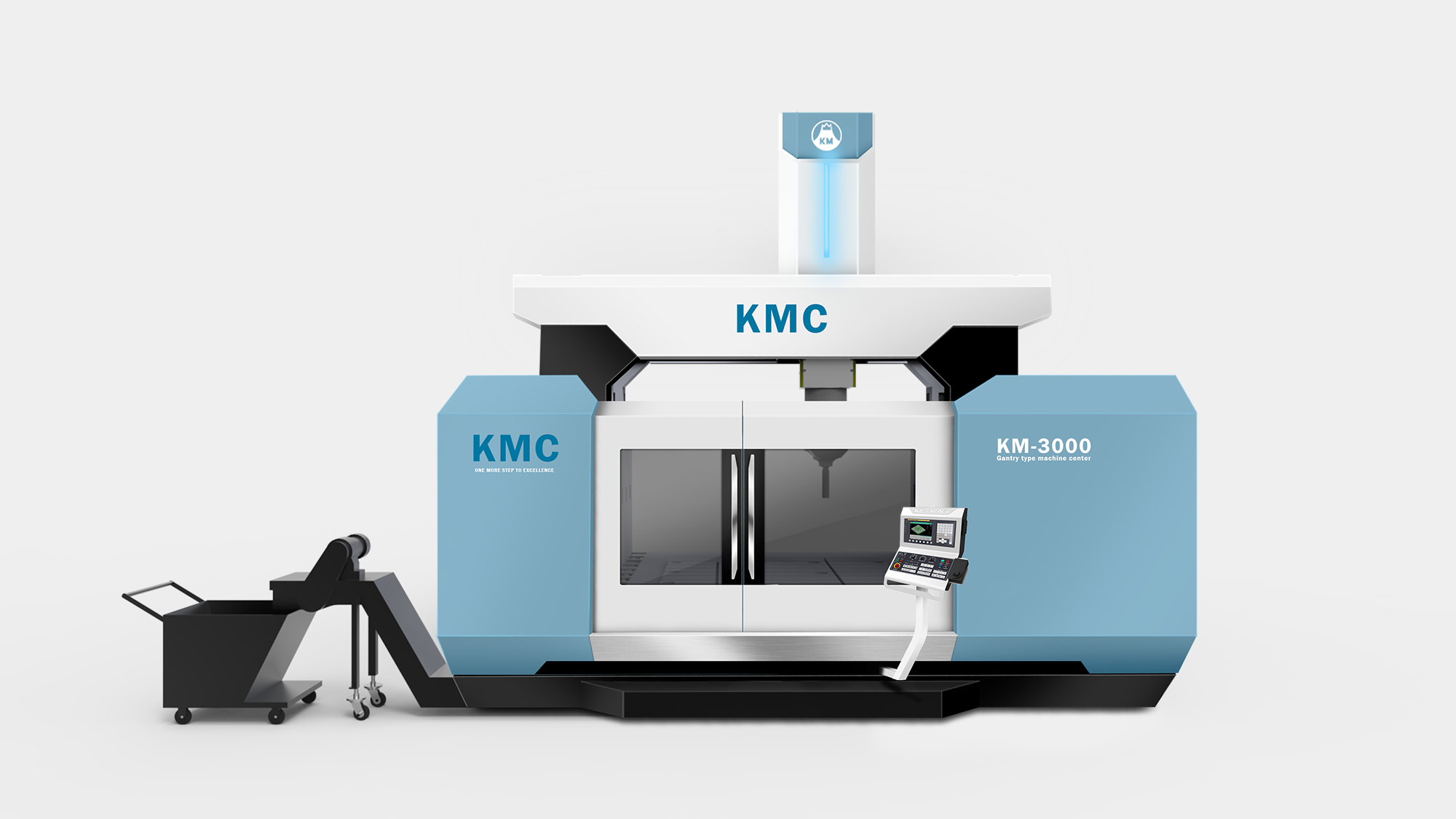

提案 C：對稱摺線與懸浮美學——家族特徵與龍門氣勢的終極演化

本提案嚴格遵循 1600VL 的家族化美學，細節處透過精準的黑白配色對比，挑戰龍門機視覺重心的極限優化。



一體化視窗與高強度防護： 拉門視窗採一體式大面積設計，不僅讓機身視覺更為寬闊大氣，門檻處更包覆不鏽鋼飾板，解決高頻率進出導致塗裝漆料撞傷脫落的維修痛點。



懸浮式動樑視覺減重工程： 動樑下方採深色塗裝處理，營造白色主體造型「懸浮於空中」的錯覺，有效消弭大型可動樑的壓迫感，展現智慧五軸機卓越且創新的視覺氣勢。

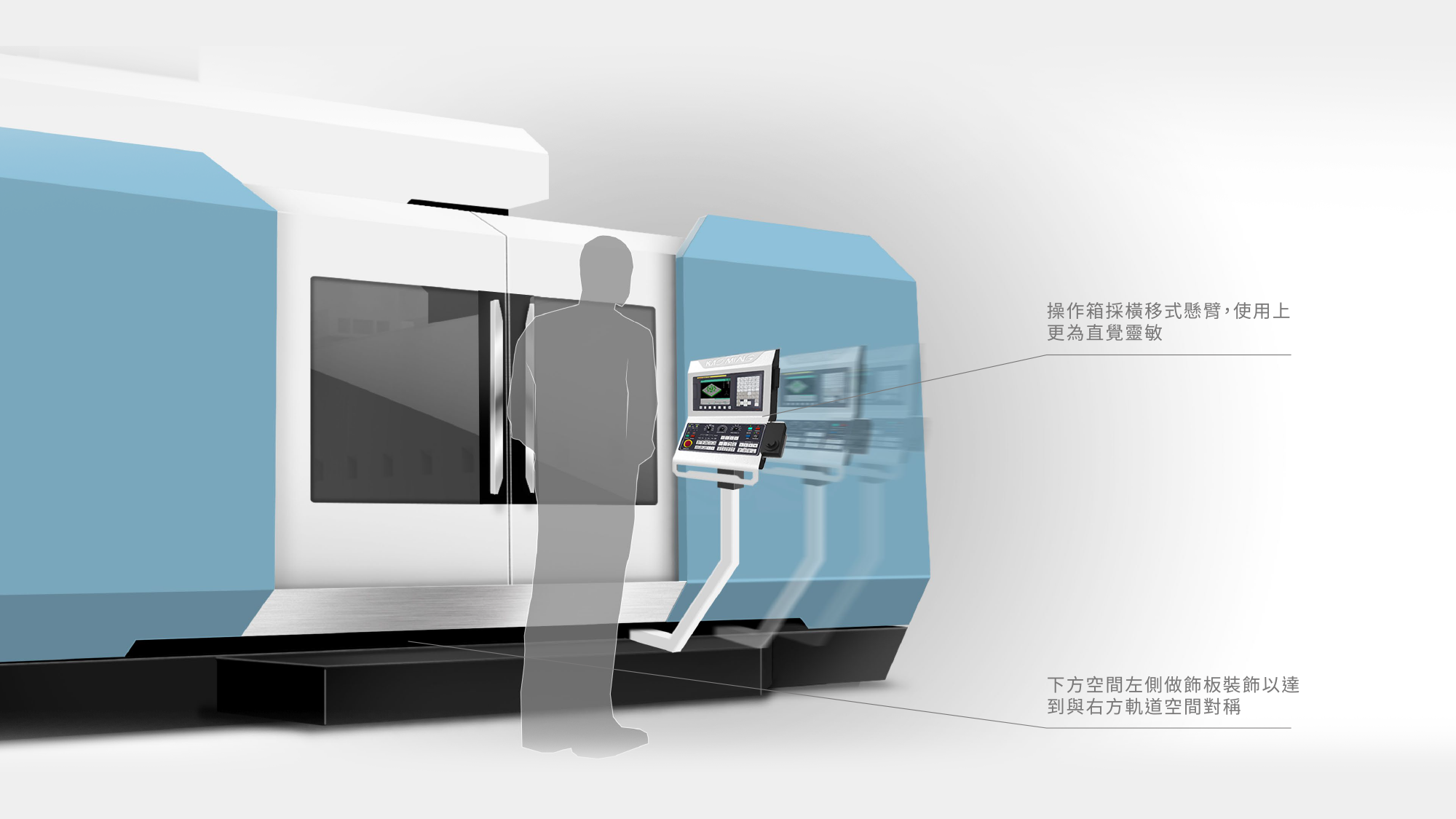

下懸式橫移懸臂與空間平衡： 採用下懸式橫移懸臂，讓操作介面移動路徑更直覺靈敏，且視覺收納更為簡潔；左側輔以裝飾飾板與右方軌道空間達成對稱，強化龍門機特有的穩重感。



色彩計畫：嚴格遵循 1600VL 的配色比例，將核心藍色系應用於關鍵摺線與內嵌門框，完美達成家族特徵的跨機種延伸。

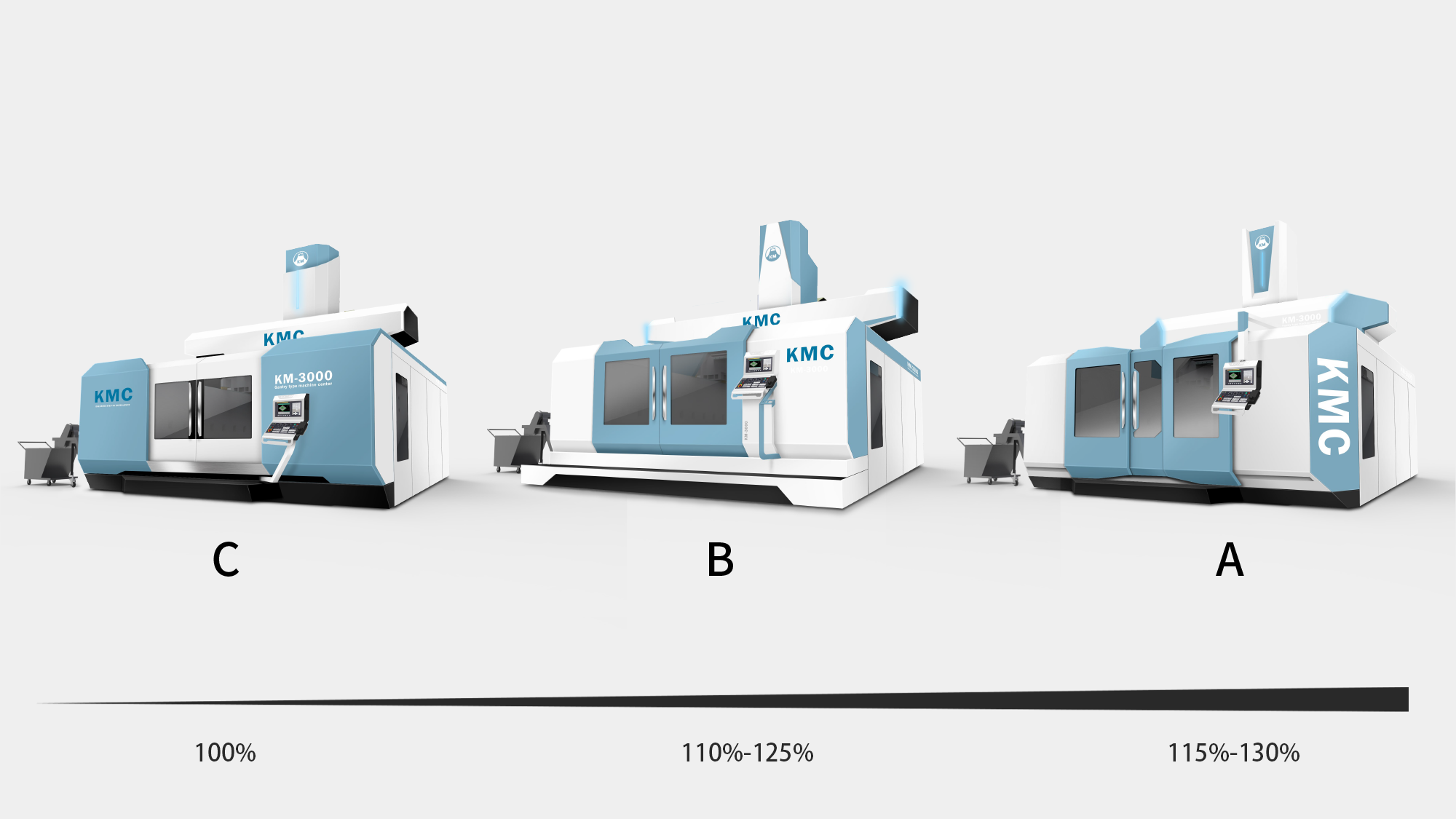

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【工程實務驗證：結構減重與操作動線的深度優化】

在確認以「提案 A」作為開發主軸後，形碩設計進階至 3D 模擬與結構驗證階段。

針對 325GM 龍門機寬闊的量體，我們透過 3D 建模精準拆解板金構件，將機翼流線的風格意象轉化為板金工程打造的獨特外觀，並同步解決大型設備可動樑的視覺重壓感。此階段不僅強化了家族化視覺識別，更透過細節工程的整合，確保設備在五軸高速聯動下仍能兼顧卓越的穩定性與維護便利性。



航空視覺語彙與識別強化

將警示燈位置精確配置於動樑的兩側與上方，模擬飛機「機翼與機尾」的航行燈分佈，不僅強化航太業客群的品牌聯想，更大幅提升廠房內的遠端作業辨識度。



整體流線造型，消弭大型結構的笨重感，呈現靈活運作的輕盈意象。





人機動線與操作效率優化

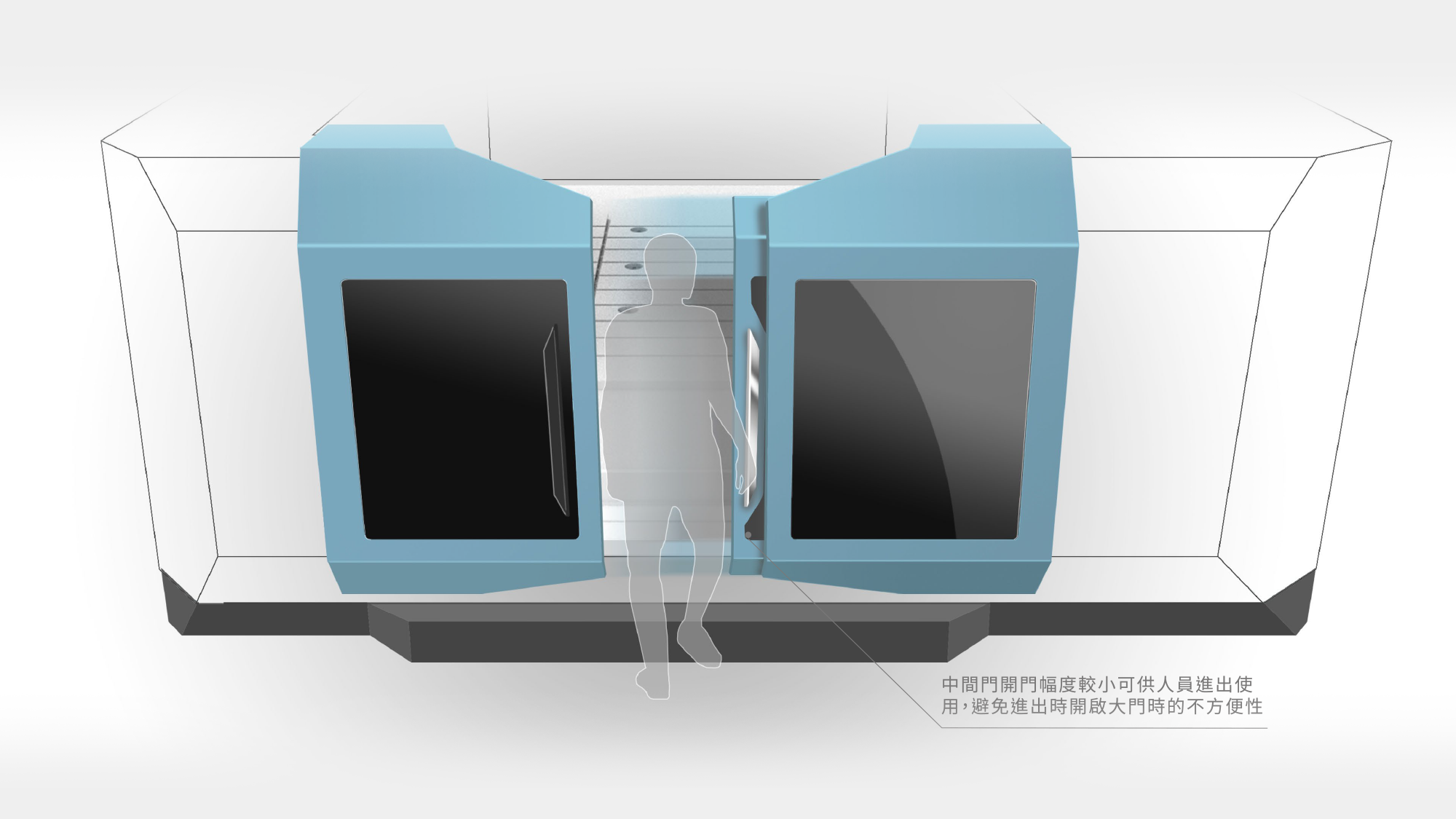

針對大型門片開啟時不方便的痛點，設計「子母門結構」，設置小幅度開啟的中間門供人員頻繁進出，減少驅動大型門片的能源損耗與時間成本。



運用 3D 空間配置將踏板階梯與水箱功能整併，確保人員進出加工區時具備穩固的踩踏支撐，達成造型一體化且不產生視覺突兀感。





精密板金工程與量產優化

側邊外罩採取模組化構件拆解，有效減少單一板金件的製作複雜度，不僅降低加工難度與誤差，更提升後續組裝與售後維護的替換效率。



懸臂設計優化操作箱的使用靈活度，並於面板側邊整合高強度安全扶手與雷雕 LOGO 風槍掛架，在提供攀爬進出時的穩固支撐點之餘，透過細節彰顯航太級設備的精密質感。

---

【專案後記：航太級設備的品牌資產建構】

形碩在此專案中成功將航空美學與模組化板金工程深度結合，透過子母門結構與具備安全扶手的橫移操作系統，徹底解決大型龍門機啟閉不便與操作死角的實務痛點。不僅優化了人機協作的安全性，更協助客戶在短時間內將 1600VL 的設計基因延伸至高階五軸機種，建立起具備國際競爭力的家族化視覺標準，大幅提升產品在航太市場的品牌價值。

接連與高明精機合作下來，形碩在「外觀美學」與「板金機構」上的雙重專業深獲客戶肯定，成功在確保量產可行性的前提下，實現了兼具視覺氣勢與工程邏輯的頂尖設備。

我們期待在未來的國際展會中，見證 KMC-GM 以航太級的專業姿態亮麗登場，持續定義智慧五軸加工機的行業新標竿。

高明精機 - 家族特徵

^{325GM實機展出}
