【設計核心目標：窄面寬架構下的極致性能整合】

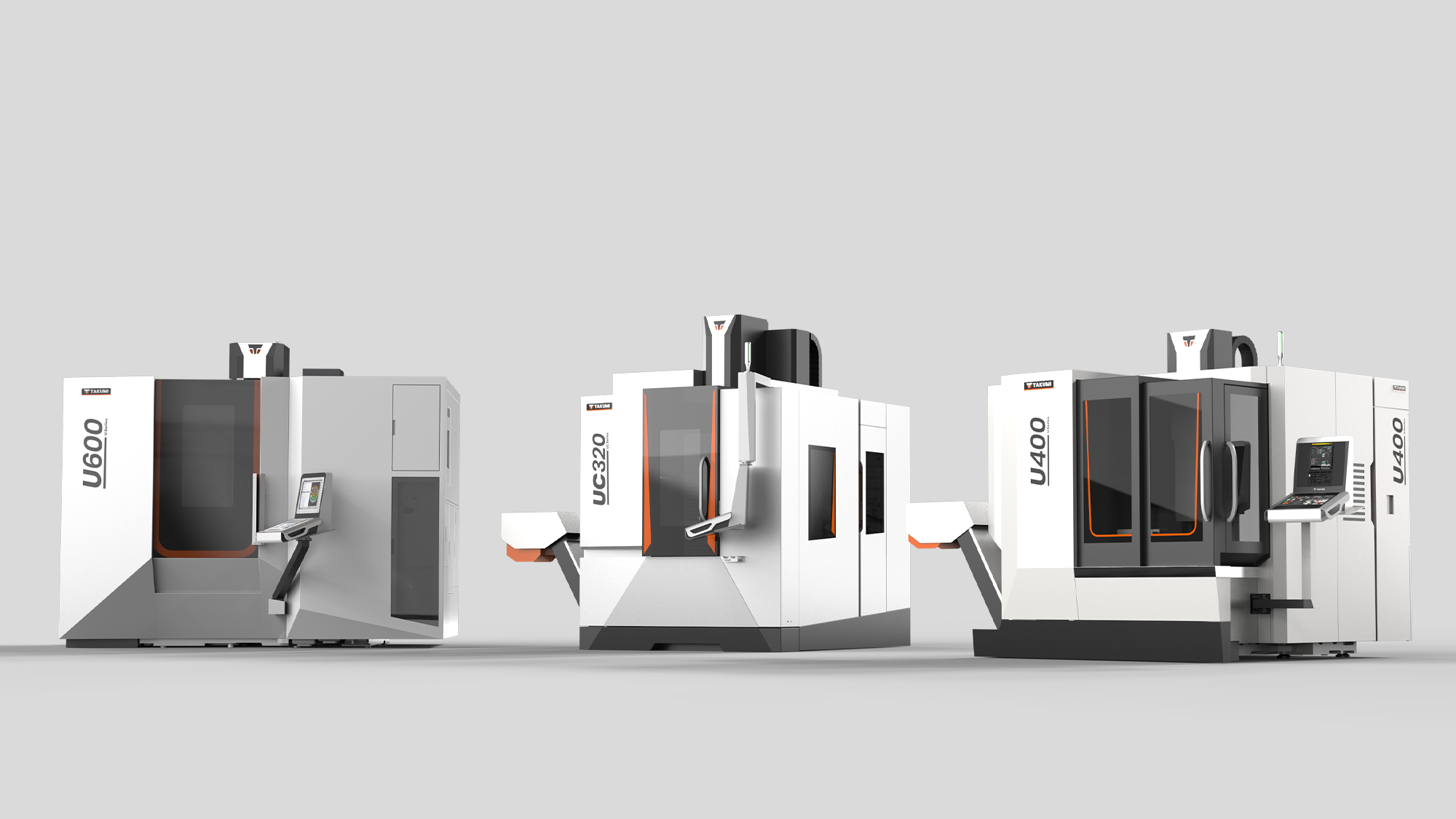

匠澤精密 UC400 旨在提供高空間利用率的五軸加工方案。本次設計任務在於落實「疾如雷電，穩如泰山」的對比美學，同時解決因機身面寬縮小導致的操作箱配置難題。形碩團隊透過跨機型操作箱研發策略，在確保 UC400 緊湊美感的同時，預留了未來三軸機型的擴充彈性。透過零件共用化與自動化介面的深度整合，讓 UC400 在有限的空間內，爆發出最強大的工藝能量。

---

【視覺語彙演繹：緊湊空間下的幾何張力與數位秩序】

針對匠澤精密 UC400 五軸加工中心機，形碩設計將挑戰聚焦於「窄面寬」架構下的視覺平衡與人機優化。面對緊湊的機身配置，本階段的三款草圖提案，分別從「不對稱衝突感」、「斜線分割速度感」與「高反差流暢感」出發，在確保 100% 零件共用與解決面寬過窄的操作箱問題下，賦予 UC400 具備「精於工，卓於技」的高端智造形象。

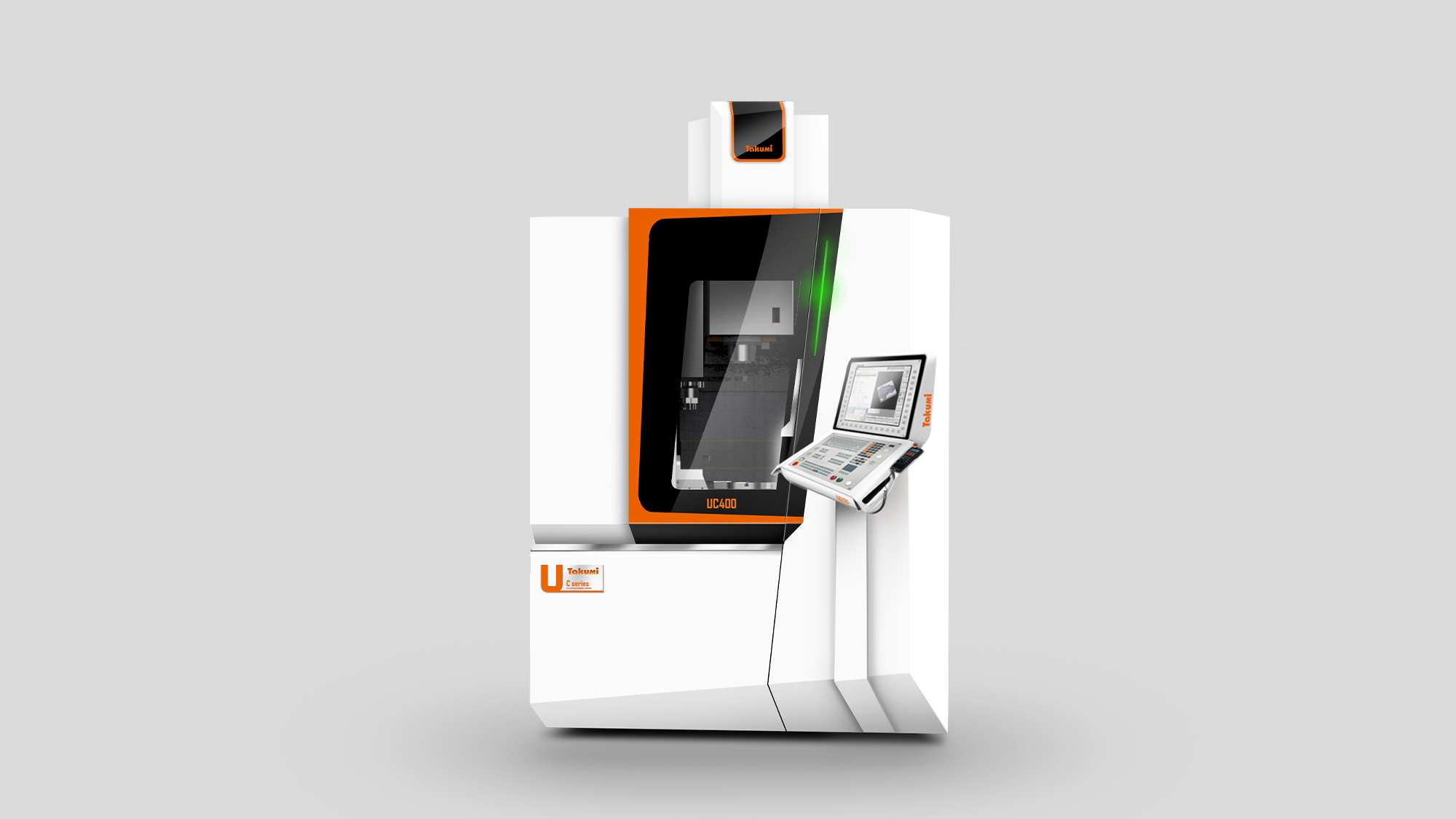

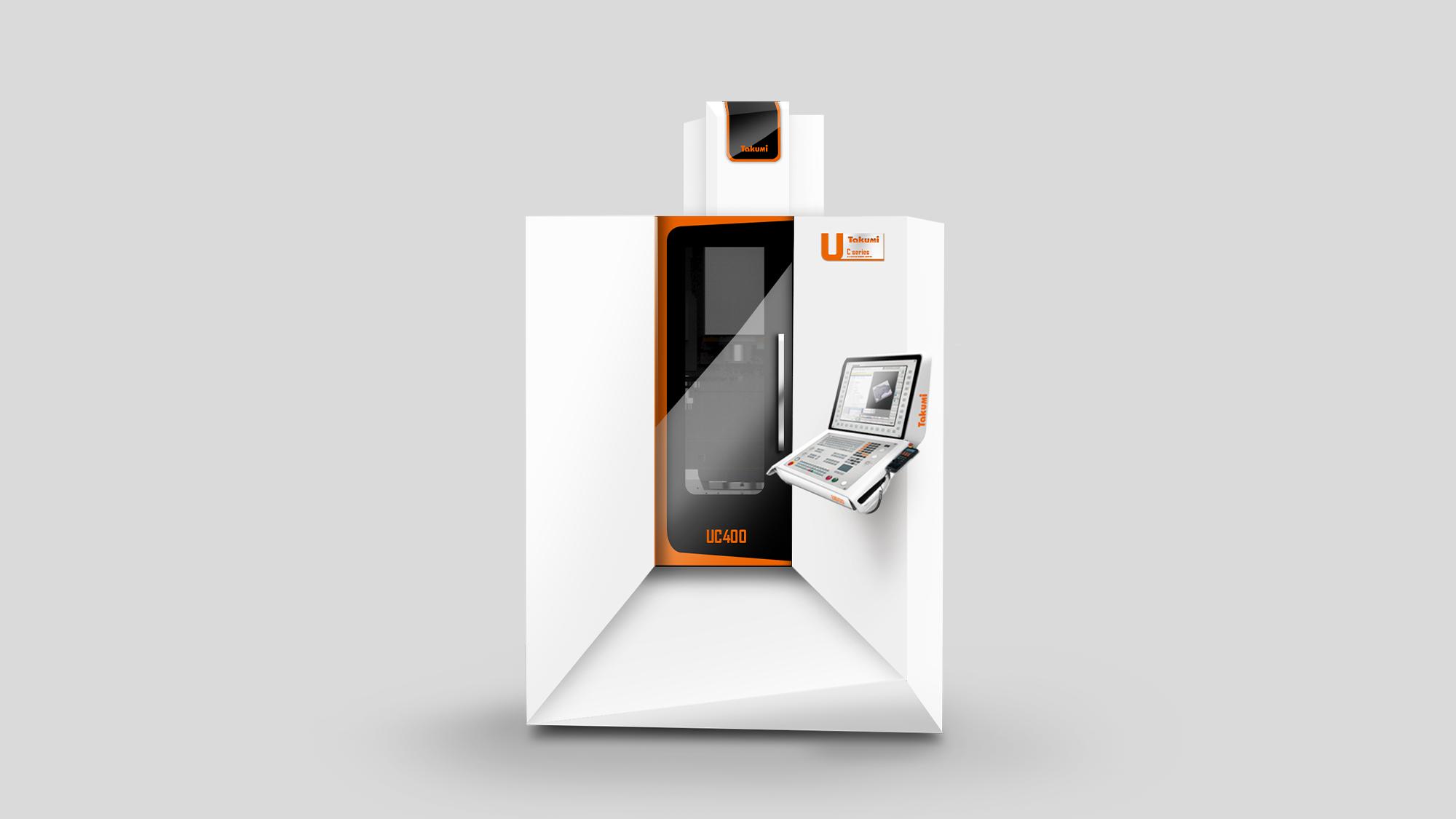

提案 A：幾何內蘊語彙——打破對稱的立體解構

大膽打破工具機傳統的對稱邏輯，運用不對稱幾何營造強烈的視覺衝突感。不同於常見的外凸設計，提案 A 特別在中央板金導入內凹造型特徵，在窄面寬的限制下創造出深邃的立體層次，賦予設備前衛的雕塑質感。



隱藏式懸臂系統：將控制器支臂藏於後方，達成視覺上的極致俐落，解決面寬過窄對操作空間的壓迫。



品牌特徵延續：門飾板橘色拉線巧妙呼應 UC 系列的「C」字母意象，頭部板金則沿用 U600 造型並以壓克力飾板點綴，維持家族化的高級感。



衍生方案 (A-2)：將正面特徵轉化為對稱造型，減低衝突感，並以側邊斜切線條與主體呼應，提供更為穩重的視覺選擇。

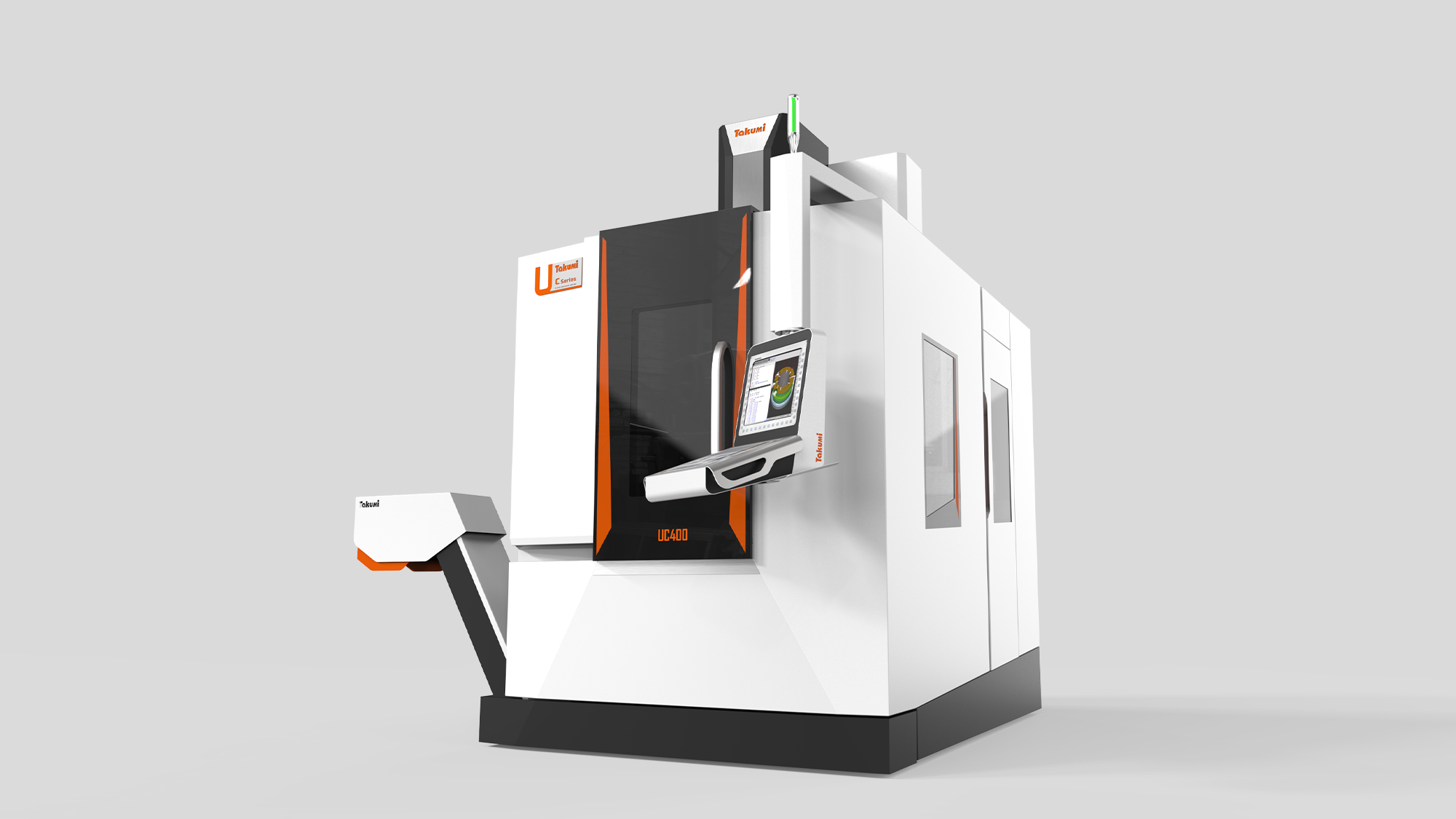

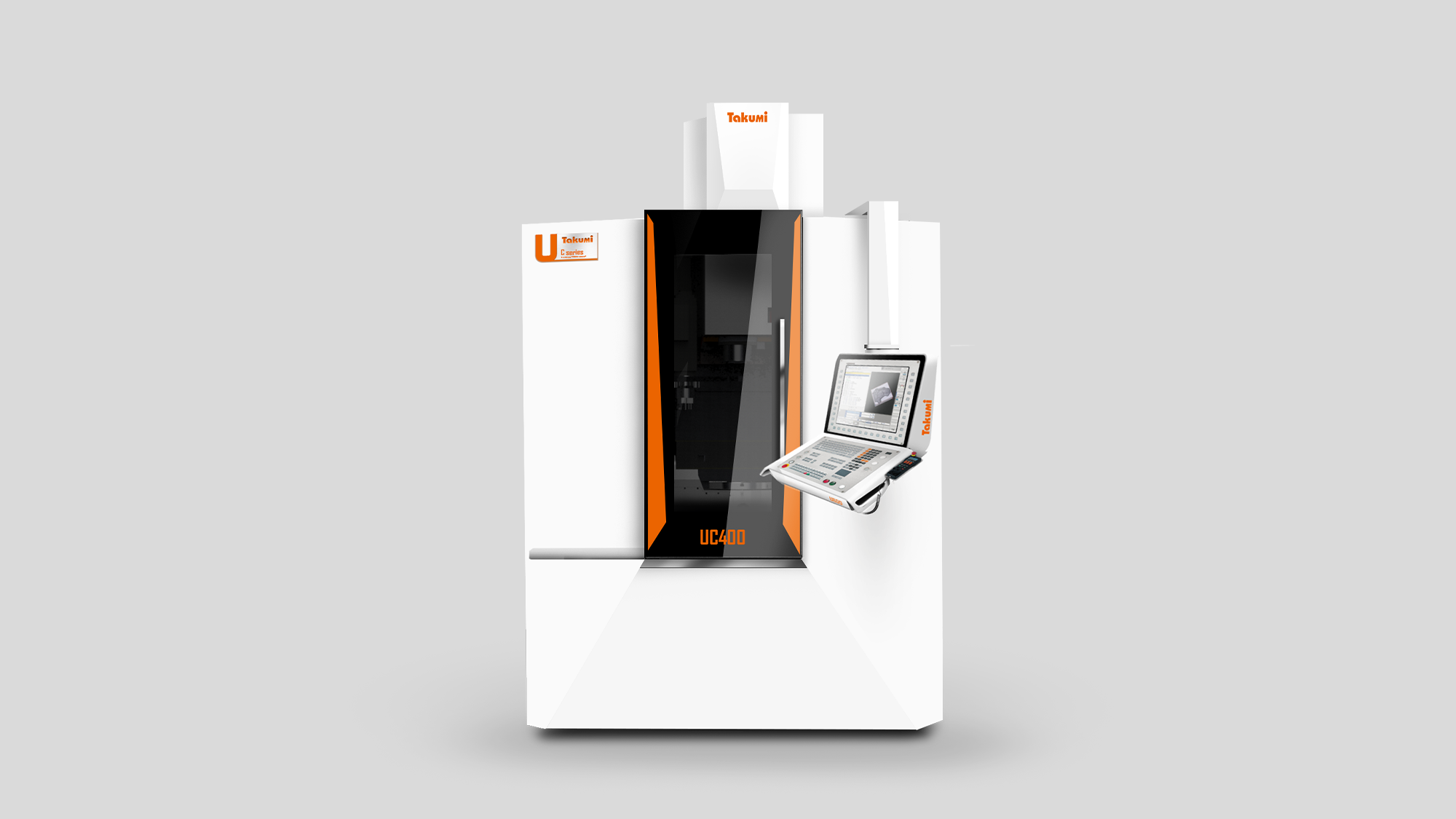

提案 B：斜線動能語彙——速度感與機能的視覺統合

核心概念運用一條貫穿式的斜線線條將主體進行視覺分割。拉門門框配合斜線走勢進行造型整合，帶出「疾如雷電」的速度感。整體保持家族化的幾何切邊特徵，確保產品線的辨識度。



隱藏式警示燈整合：將警示燈源藏於門飾板內部，當拉門關閉時，飾板線條與主體產生視覺連結，展現數位化機台的一體美學。



專屬機型銘板：配置 UC 系列專屬銘板，強化高單價五軸機的尊榮感，控制器採下懸臂設計，造型完全呼應主體切割線條。

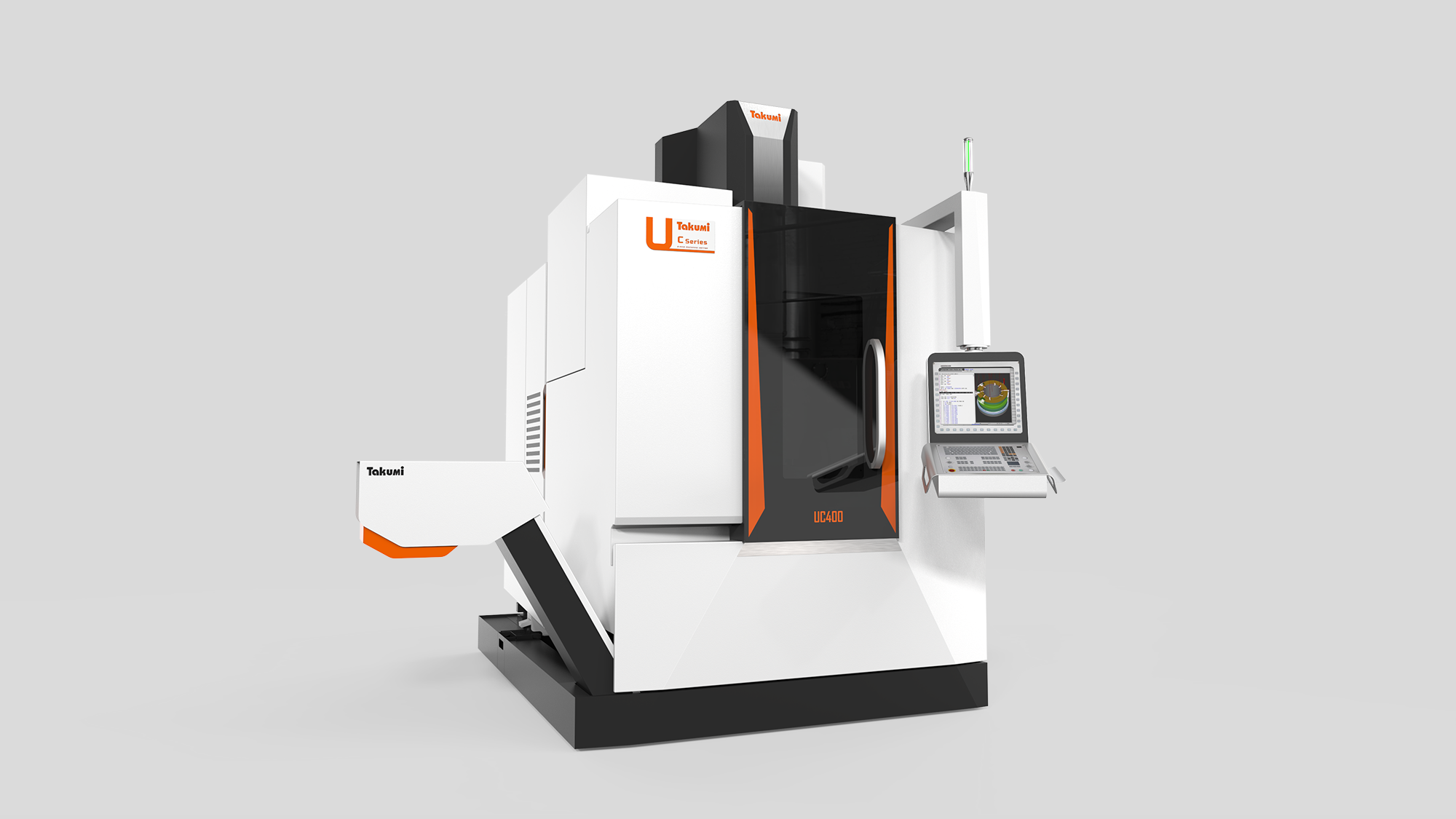

提案 C：流暢對比語彙——動態跑動的高反差美學

主體兩側造型向內傾斜以穩固視覺重心。外掛式拉門採全黑配色與白色主體形成強烈對比，並運用橘色拉線引導視覺向上跑動，營造出由下而上、極具生命力的動態美感。



不鏽鋼耐磨護航：門檻處特別增設不鏽鋼飾板包覆，解決上下料碰撞刮損烤漆的痛點，落實「精於工」的防護思維。



倒梯形幾何語彙：頭部板金運用倒梯形線條呼應機身主體，上懸臂式控制器則確保操作角度符合五軸加工的監控視野。





色彩計畫

因應瘦窄的機身，A級面能夠使用橘色的地方不多，便著墨在大門的印刷塗裝的表現手法，三種不同的造型搭配不同的拉花塗裝，個性有強烈有冷靜，缺也殊途同歸。

---

【3D 實務工程轉化：內斂幾何與職人機能的深度整合】

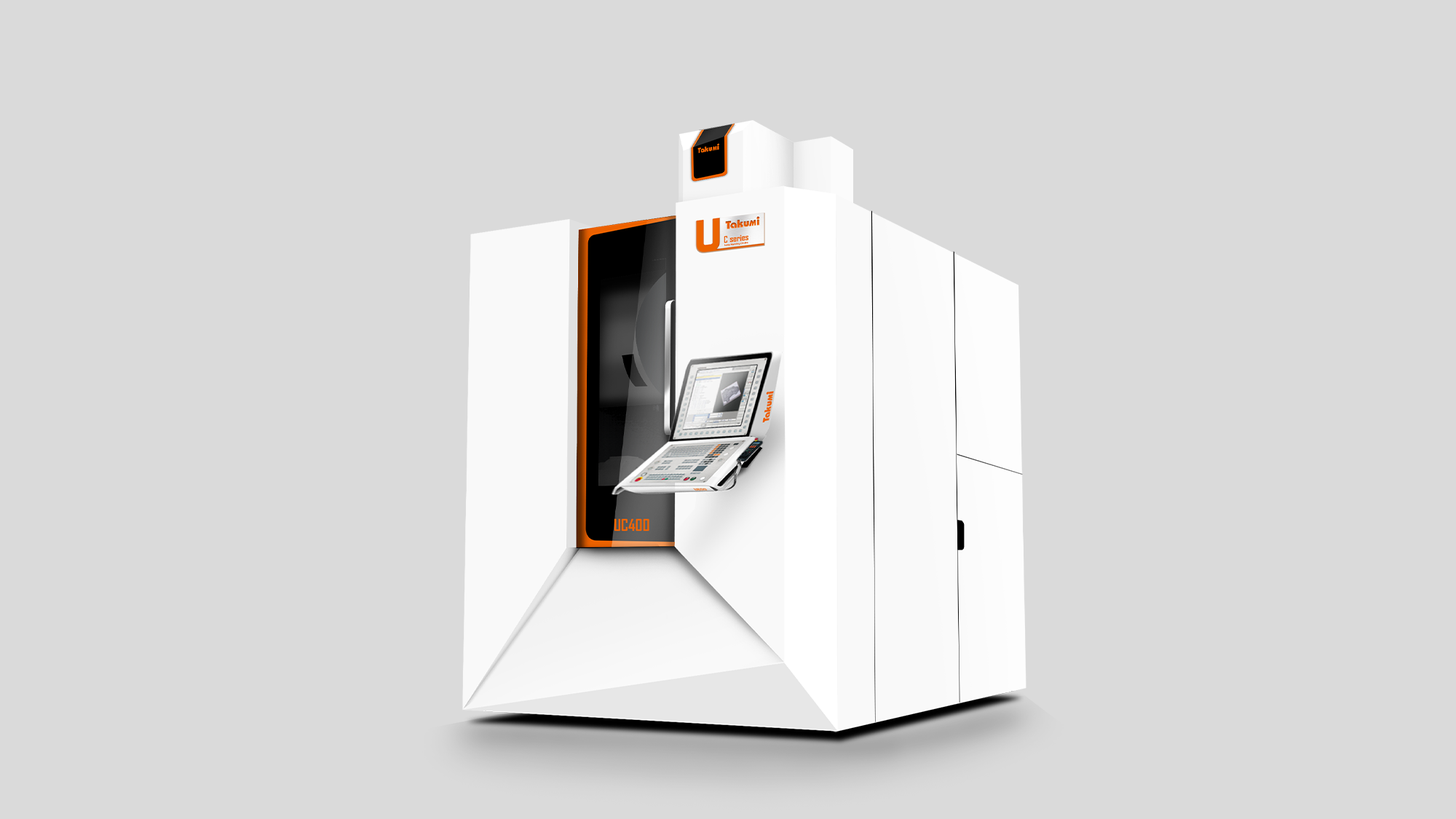

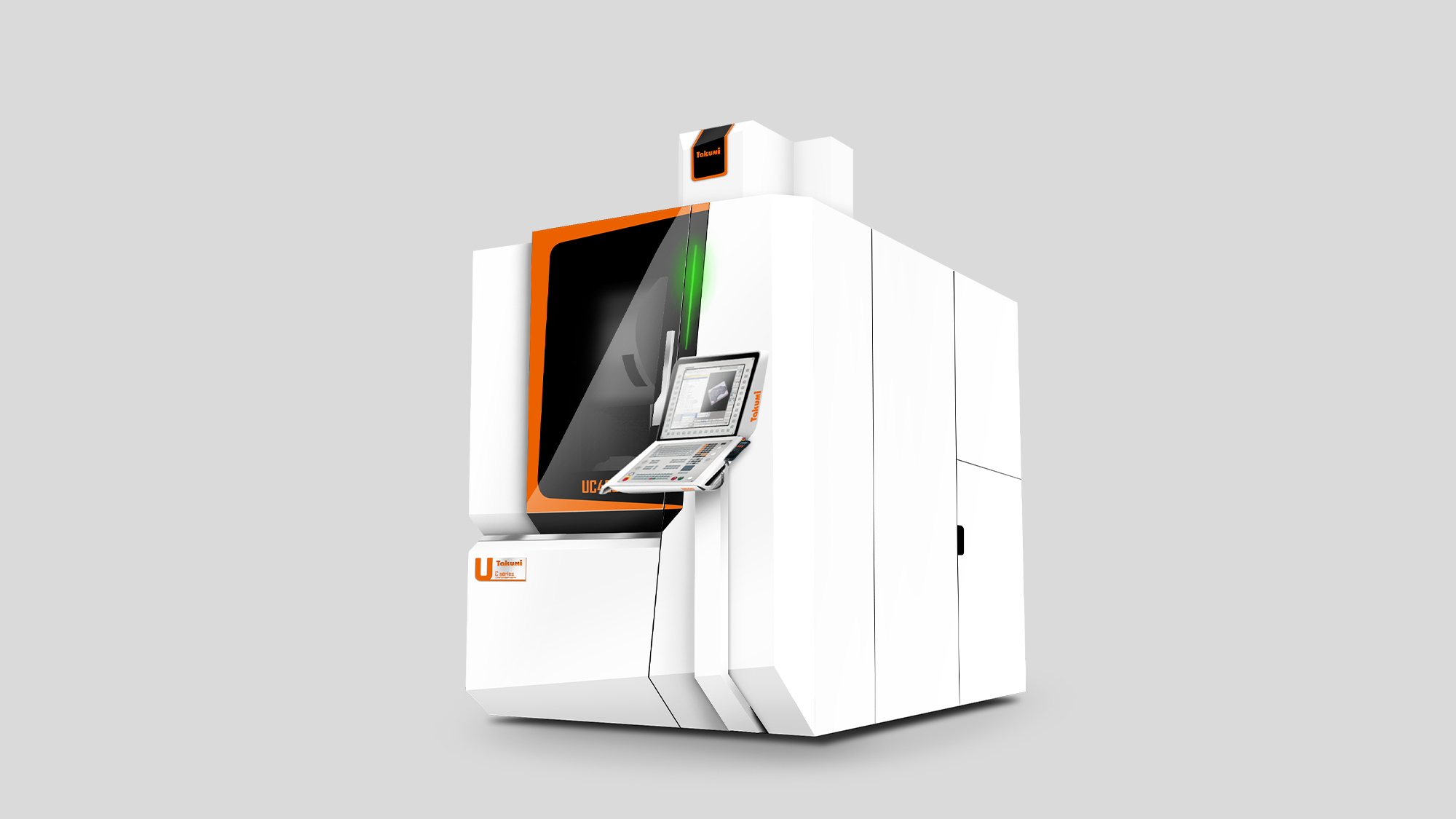

在客戶選定以「內凹立體感」與「不對稱美學」為核心的提案 A 後，形碩團隊進入 3D 深化階段。針對 UC400 窄面寬的結構特性，我們將設計重點放在「極致的空間收納」與「潔淨維護系統」。透過將維修門把手、油水分離機等機能性組件完美「隱藏」於幾何線條中，賦予 UC400 專業且洗鍊的智造形象。





一、 精準的人機介面與質感優化

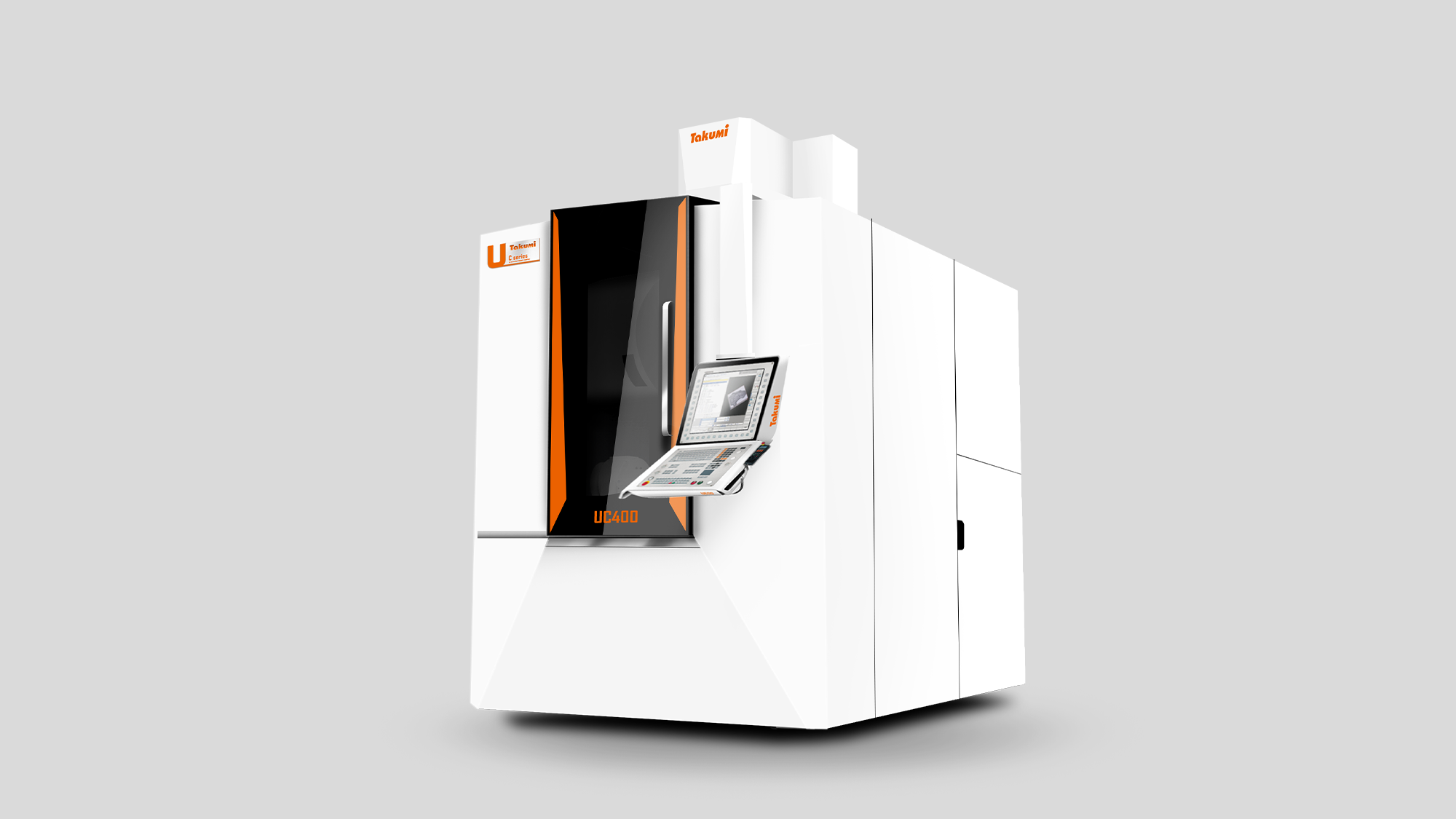

頭部板金的精密層次：3D 設計落實頭部板金的深色配色計畫，並巧妙崁入髮絲紋不鏽鋼飾條做為點綴。這種對比材質的應用，不僅提升了視覺重心的高度與精緻感，更展現出五軸機台高單價的格調。

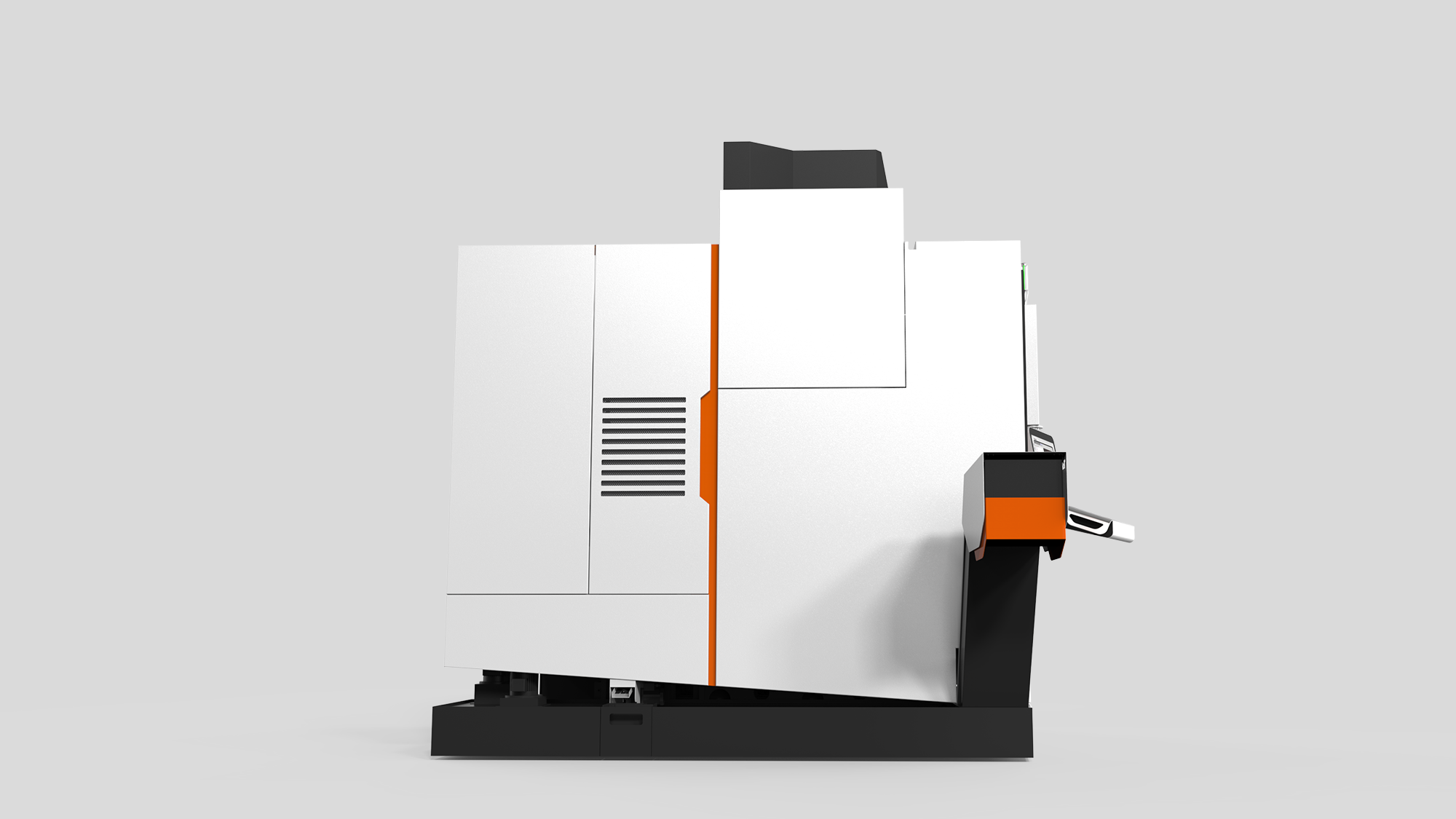

側邊觀測與視覺帶延伸：在機身側邊增設大面積觀測視窗，並結合由正面延伸而來的門飾板造型。透過線條的連續性，在視覺上消弭了窄機身的扁平感，讓視覺效果更具延伸力與層次感。



耐磨護航工程：針對高頻率的上下料需求，門檻處精確崁入不鏽鋼飾板包覆結構，徹底解決碰撞造成的漆面損傷痛點，維持長期作業後的機台美觀。





二、 潔淨管理與維護系統的進化

殘液回收與流體控制：研發專屬拉門上收水盤設計。此機構能精準回收拉門內部的殘餘切削液，防止液體滴落至廠房地板，確保作業環境的極致潔淨。



油冷機整合維修門：利用板件分件設計，將橘色色帶識別與油冷機維修把手進行機能整合。門板上精確規劃散熱打孔，在維持造型完整度的同時確保設備通風效能。



三點組合視覺化：將三點組合移至靠外部板金，並於維修門上增設獨立視窗，讓維護人員無需開門即可即時掌握設備狀態。



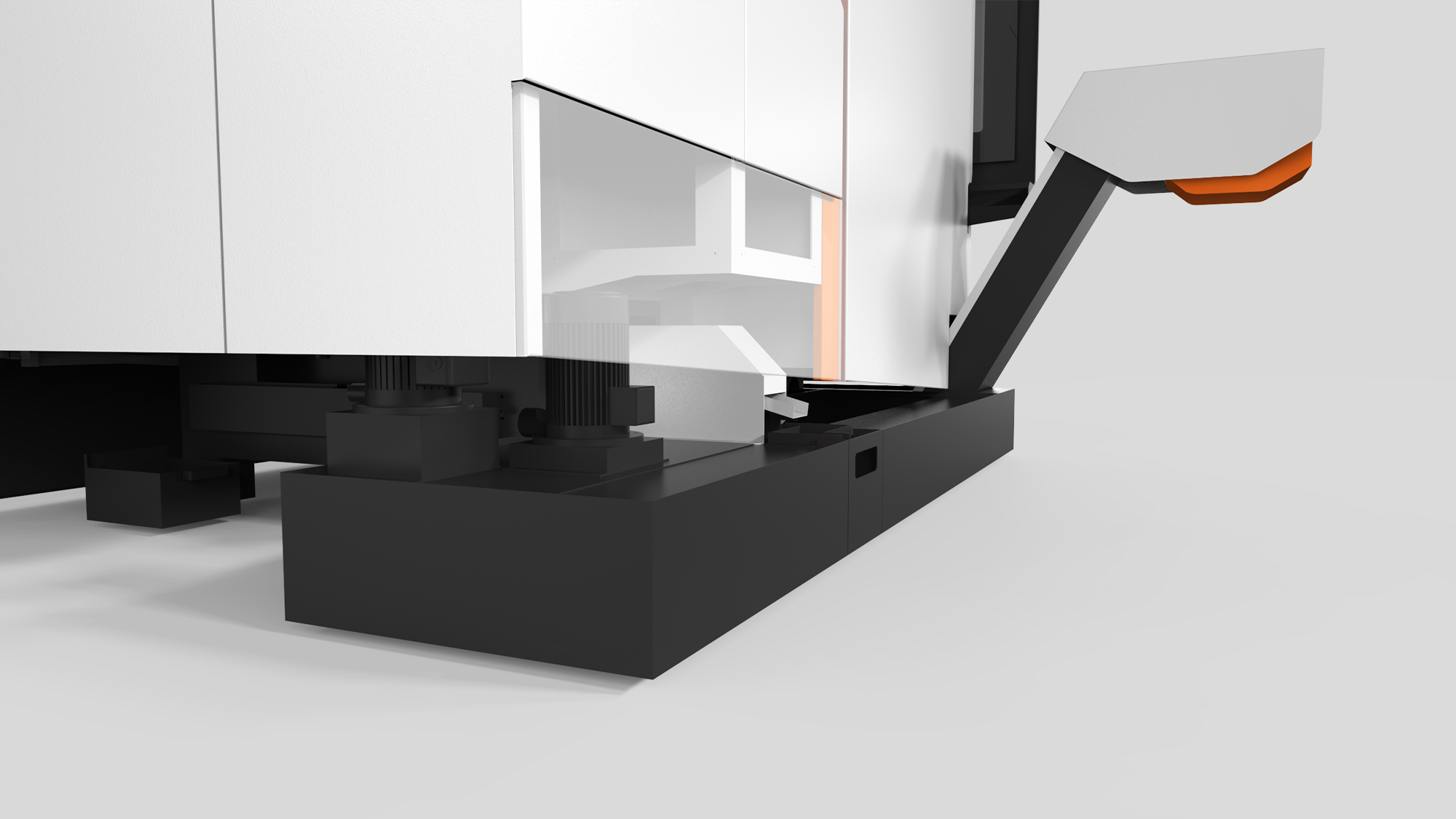

水箱與廢油回收的一體化：將水箱幫浦與油水分離機全數規劃於造型飾板內部。油水分離機的廢油接盤巧妙融入水箱幾何造型中，並附帶一體化把手設計，讓提取與清理過程更具人性化。





三、 模組化與空間利用的最大化

窄域控制箱專項工程：針對 UC400 窄面寬限制，落實隱藏懸臂式控制器設計。將支臂結構藏於後方，大幅釋放正面空間，同時確保控制器能平整嵌入 10.4 吋與 15 吋主機，達成跨系統的模組化共用。

---

【專案後記：精於工，卓於技的窄域五軸典範】

匠澤精密 UC400 的設計重塑，展現了「功能隱藏美學」的極致追求。形碩設計透過 3D 工程，成功將窄面寬的空間劣勢轉化為緊湊俐落的視覺優勢。我們不僅解決了多種加工液回收與維修門整合的實務痛點，更透過髮絲紋不鏽鋼與不對稱幾何造型，賦予了 UC400 數位智造的精品質感。

從隱藏式懸臂控制器到一體化的水箱廢油回收系統，每一處細節都體現了匠澤「精於工，卓於技」的核心價值。UC400 的成功轉型，不僅在視覺上引領家族語彙的進化，更在自動化與潔淨生產的實務層面，為五軸智造樹立了全新的標竿。
