【設計核心目標：極簡潔淨的精密密封架構】

維德機械 SV/SA 系列以其卓越的密封穩定性與客製化能力享譽市場。在本次設計任務中，形碩團隊致力於打破傳統包裝機械零散、難以清潔的視覺結構。我們透過「流暢平面」與「機能性色彩」的配置，將複雜的加熱與傳動機構包覆於俐落的機殼內，並利用維德企業綠作為關鍵操作指引，展現其作為包裝工藝領導者的專業性格。

---

【視覺語彙演繹：流體潔淨的封口動態與模組化識別】

針對維德機械 SV/SA 系列連續封口機，形碩設計聚焦於「高效密封」與「潔淨美學」的核心價值。包裝設備常面臨食品、生技等需高度清潔的環境，因此我們在設計上試圖擺脫傳統機械的生硬感。本階段三款提案，透過黑白對比的色彩層次、圓角與斜面的幾何運算，將維德機械「追求卓越、品牌價值」的企業文化轉化為具備親和力與專業效率的視覺系統。







提案 A：俐落切削語彙——機能幾何的立體層次

以黑白配色明確區分機身版件層次，透過「45度下切」與「垂直延伸」的塊體切割手法，營造出極具現代感的立體造型。針對 SV 立式機型，特別將升降頭部面板設計為斜面，大幅優化操作者的視角與使用便利性。



動態速度感：輸送帶外板金下方加入斜面設計，視覺化封口作業的流暢速度。

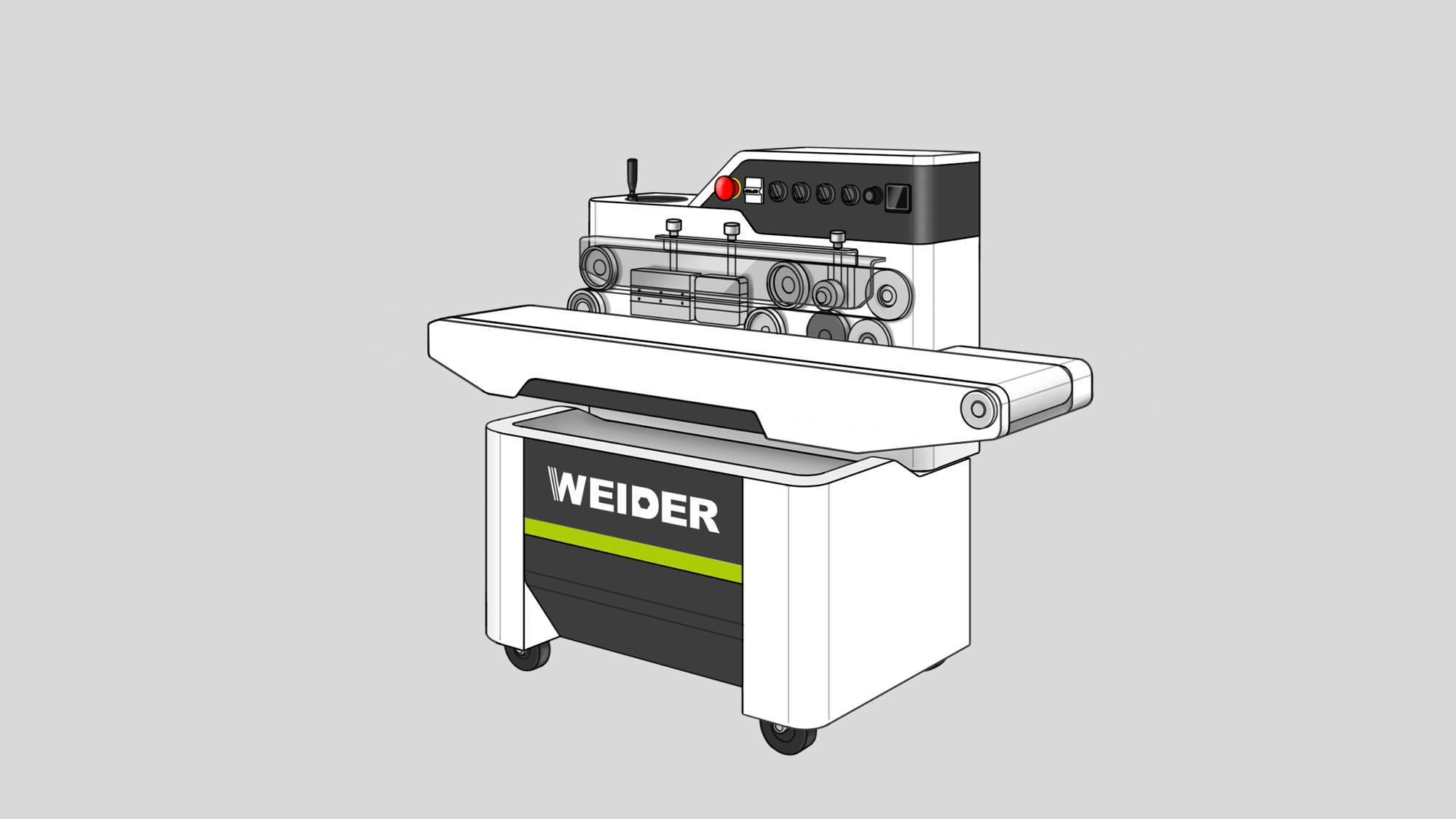

差異化結構特徵：SA 臥式機型採黑白相嵌設計，將黑色塊體嵌入右上方作為獨立操作區，使輸送帶呈現穩重且強壯的視覺支撐感。





提案 B：親和圓潤語彙——打破冰冷的活潑意象

強調圓角與斜邊的交互搭配，旨在消除工業機械的冰冷生硬感。在白色板件上大量運用圓角處理，賦予設備更高的親和力與活潑意象，減少操作者在長時間作業下的心理壓迫感。

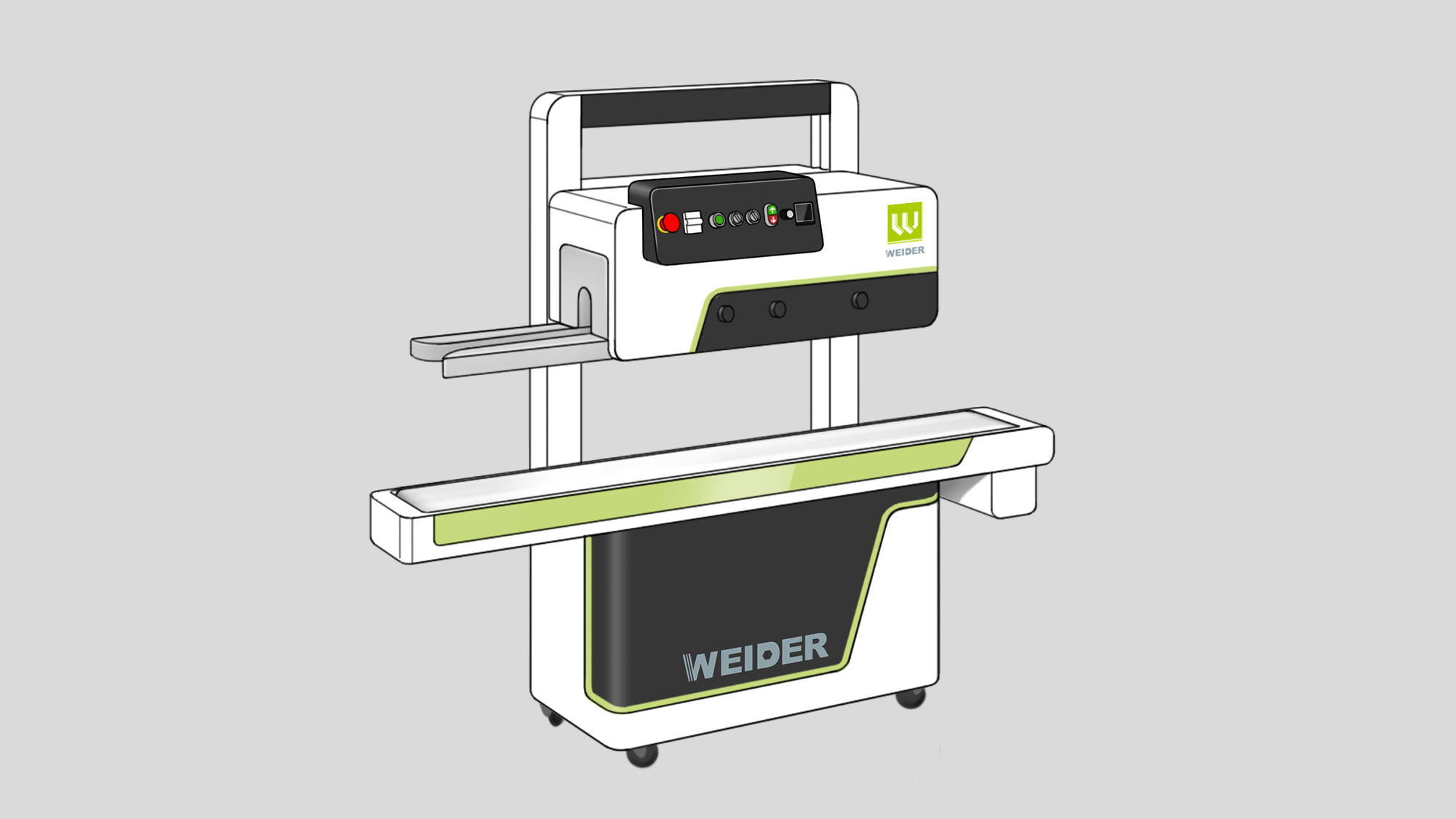

對比式嵌入控制箱：SV/SA 控制箱皆採用「黑色塊體嵌入白色塊體」的手法，且黑色塊體線條刻意突出、不完全融入整體外型。



活潑律動感：透過不對稱的線條突顯設計的趣味性，讓機台在簡約俐落中仍保有鮮明的視覺記憶點。

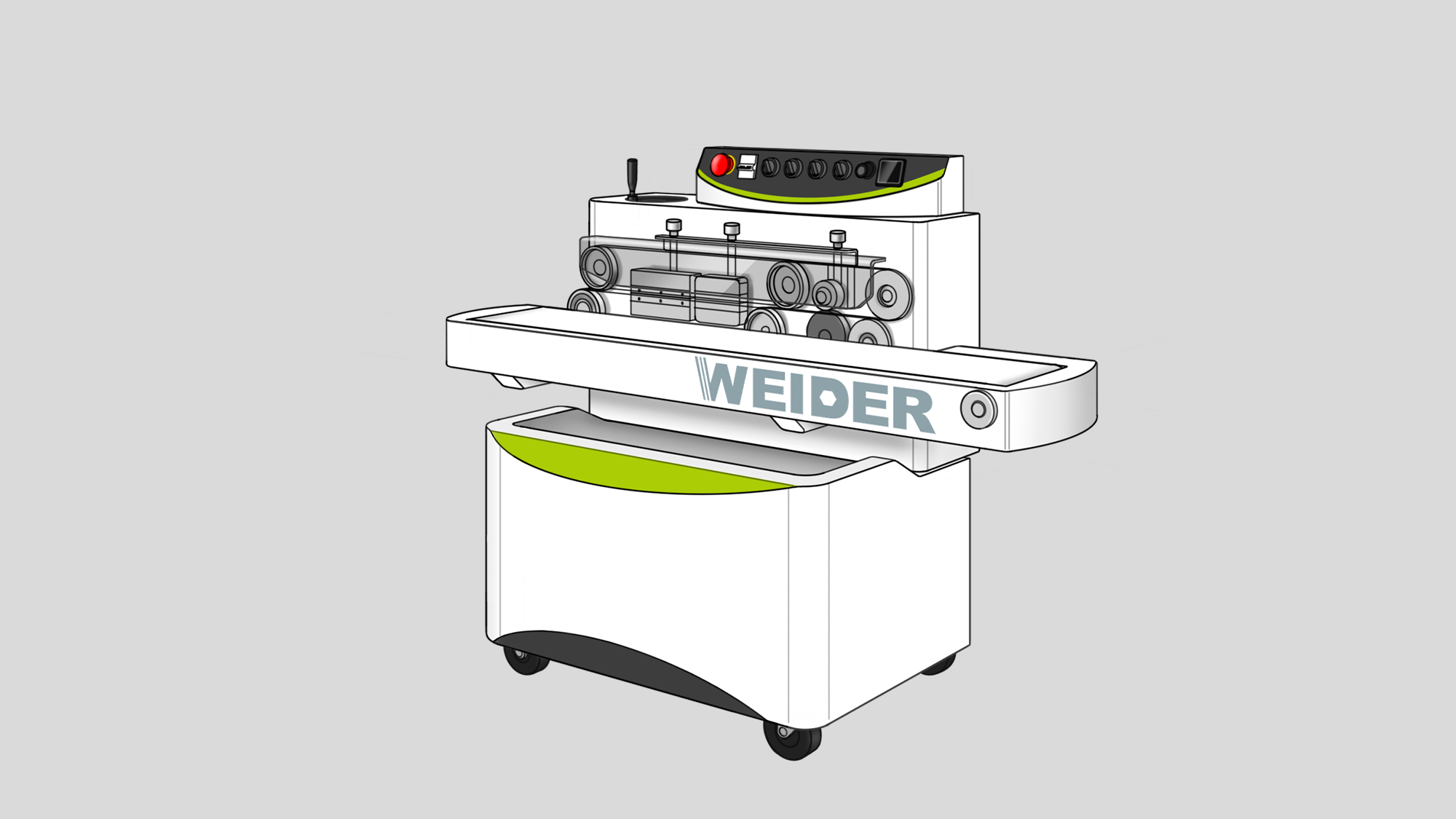

提案 C：大氣弧線語彙——一體化的大尺度幾何

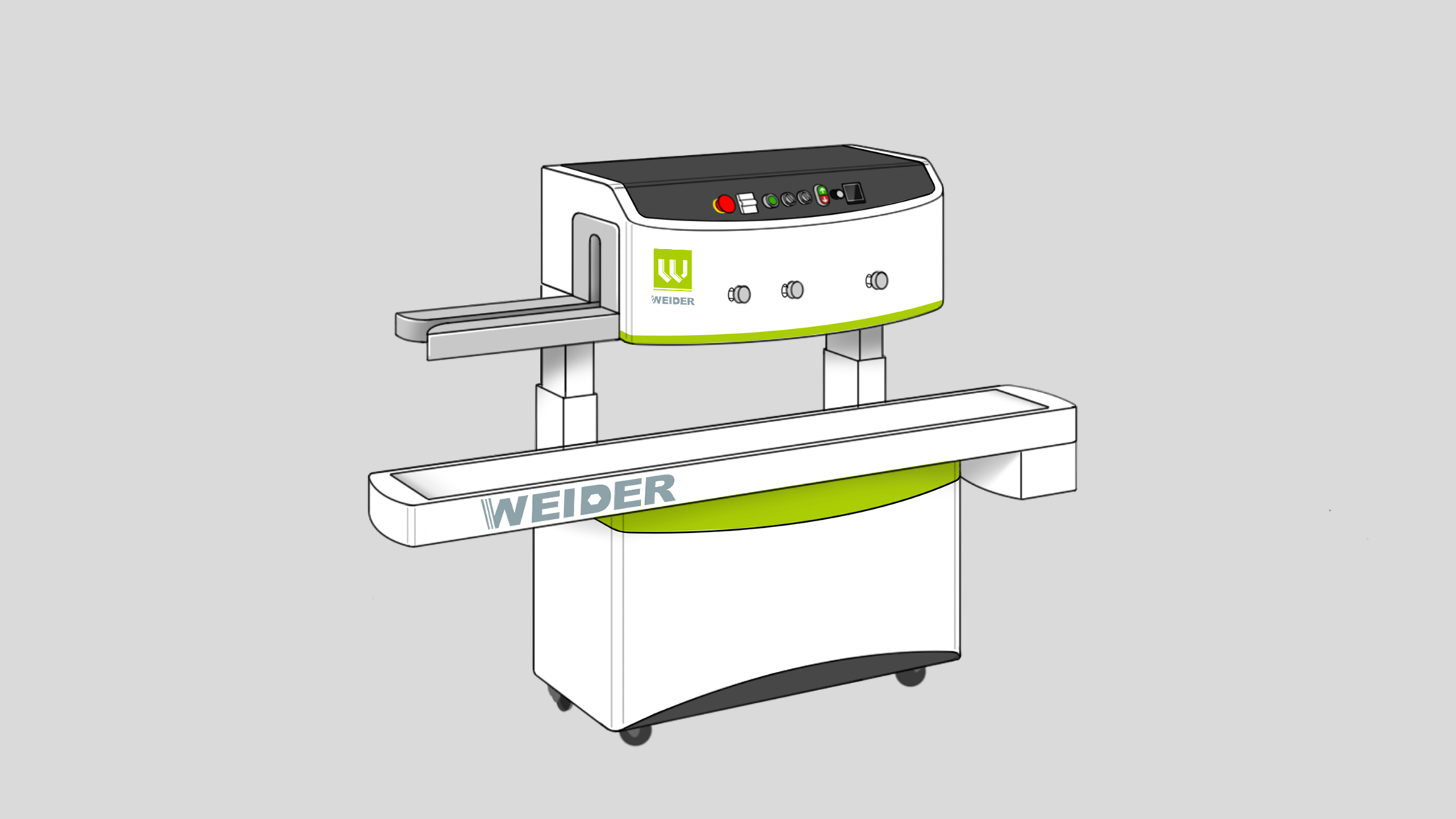

運用「大圓弧」作為核心視覺元素，將頭部、下箱體正面及輸送機兩端進行一體化的圓潤處理。這種大尺度的曲線設計讓機台呈現出更為開闊、大氣的專業感受，提升了設備的品牌價值感。



人因操作斜面：儘管以圓弧為主體，仍在頭部精確配置一個功能性斜角作為控制面板，確保操作按鈕與溫控表位於使用者最直覺的觸控範圍。



潔淨防護視野：流暢的弧面設計減少了板金接縫，不僅美觀，更符合連續封口機對易清潔、無死角的衛生要求。





色彩計畫

白色是最能有效創造出親和力的配色，機身外部的鈑件做主要的使用。屬於內層的板金使用黑色的塗裝，除了削匿機身的厚重感外，亦能更有效地使白色區域更加輕盈且顯眼。配上不同顏色的色帶，不管作為維德本身的形象，亦或是客戶特殊的訂製要求，都是一個良好且快速地表達。

---

【3D 實務工程轉化：機能切削與模組化防護的結構落實】

在客戶選定以「俐落切削」與「黑白層次」為核心的提案 A 後，形碩團隊進入 3D 詳細設計階段。針對維德機械 SV（立式）/ SA（臥式） 系列在包裝產線上的實務需求，我們將草圖中的 45 度下切語彙與現有的機構件進行深度整合。本次 3D 優化重點在於「操作安全性」與「機電整合視覺化」，確保設備在維持高效率封口的同時，擁有更為精緻且易於維修的工業外殼。

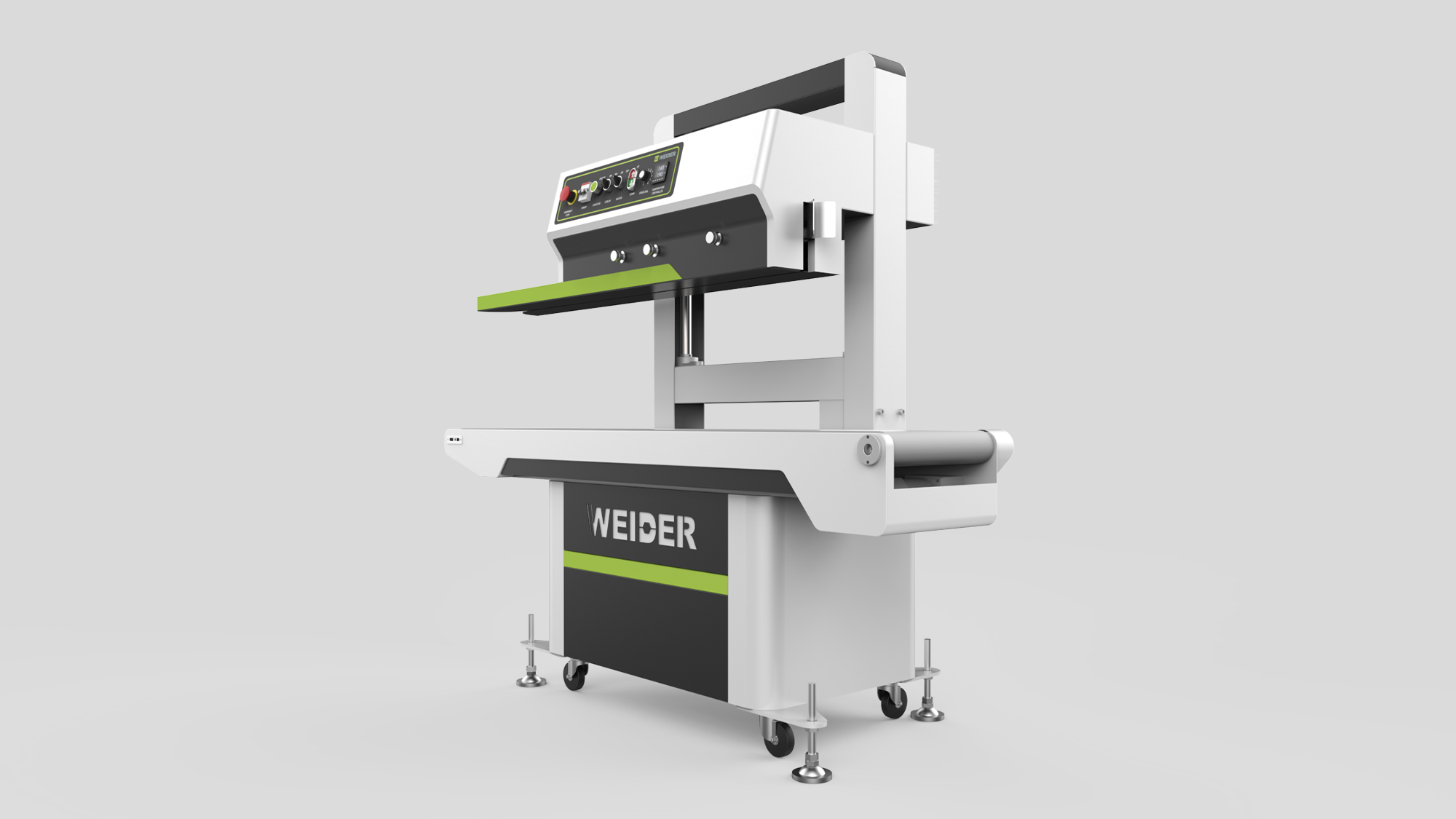

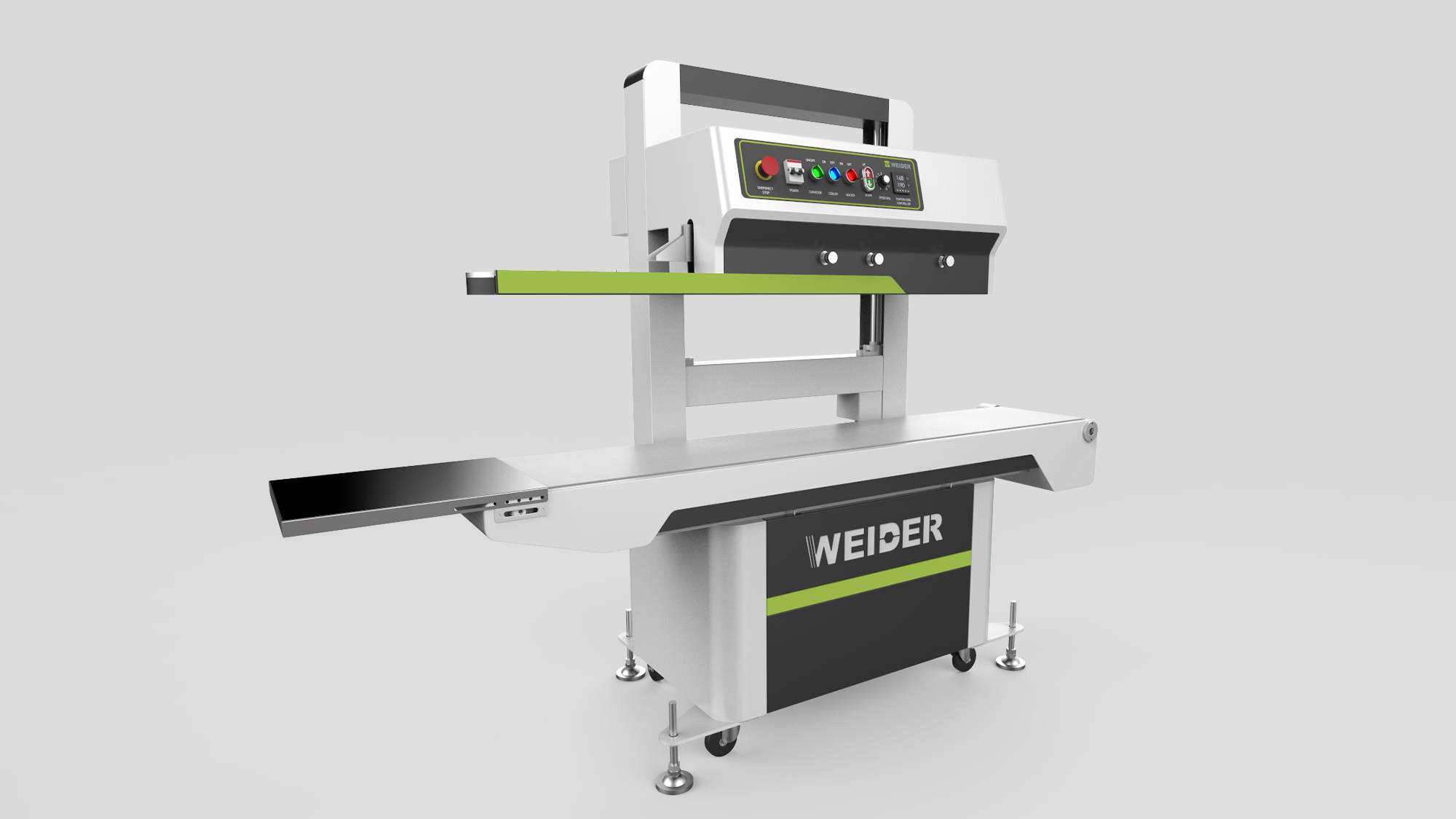

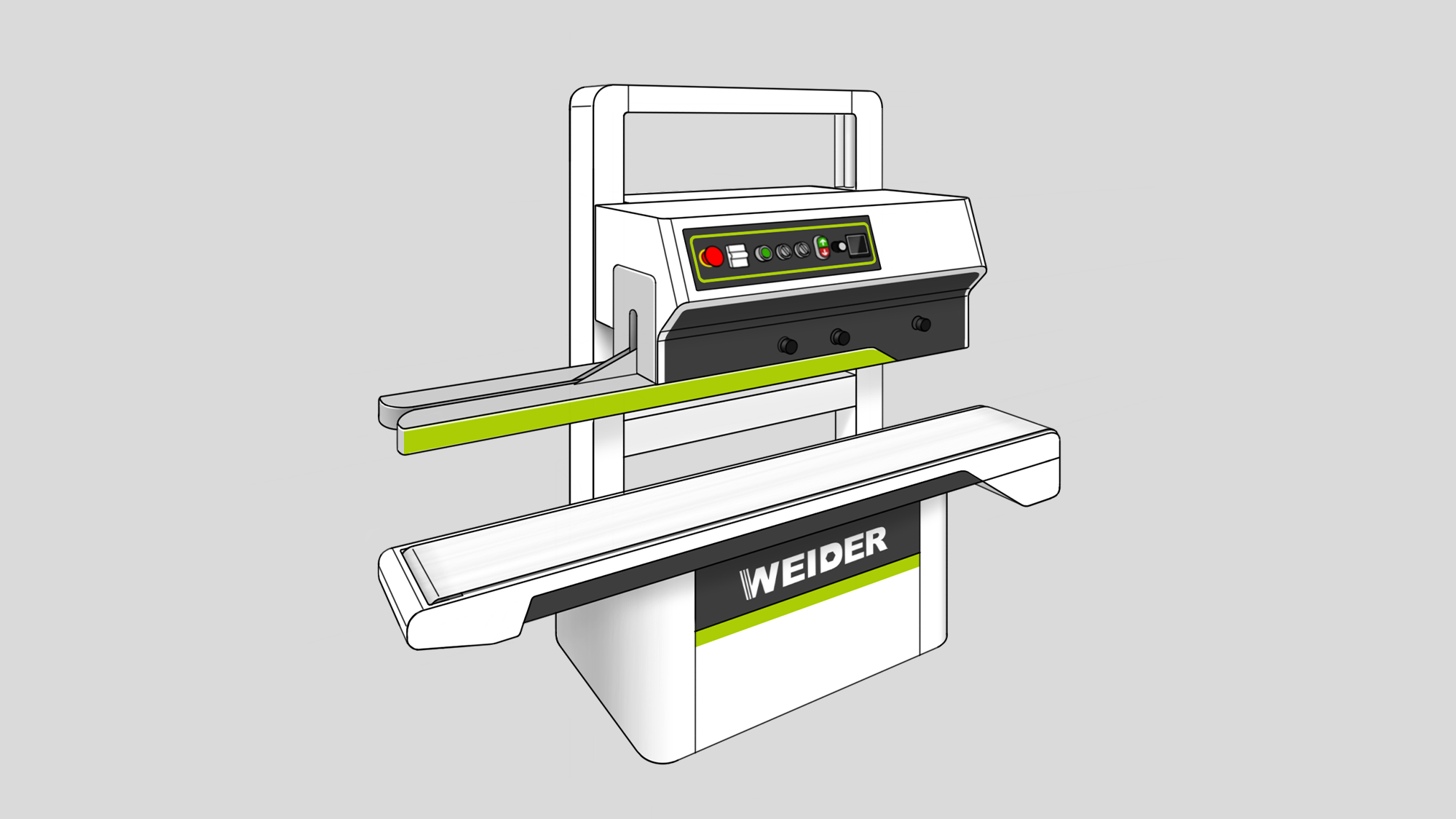

SV 立式機型：結構一體化與自動化升級

層次分明化：強化輸送帶下方黑色區域與底座的分件線（Split Line），使黑白層次更具立體感，展現提案 A 核心的塊體切割風格。



安全開口配置：加大輸送帶右側防護開口，預留安全餘裕以預防捲入傷害，符合國際安全規範。



空間利用與維護性：底座前方設計為可開啟活門，將下部空間轉化為收納或維修路徑；底座頂部採封閉設計，防止碎屑掉入機身內部，確保食品級的潔淨度。

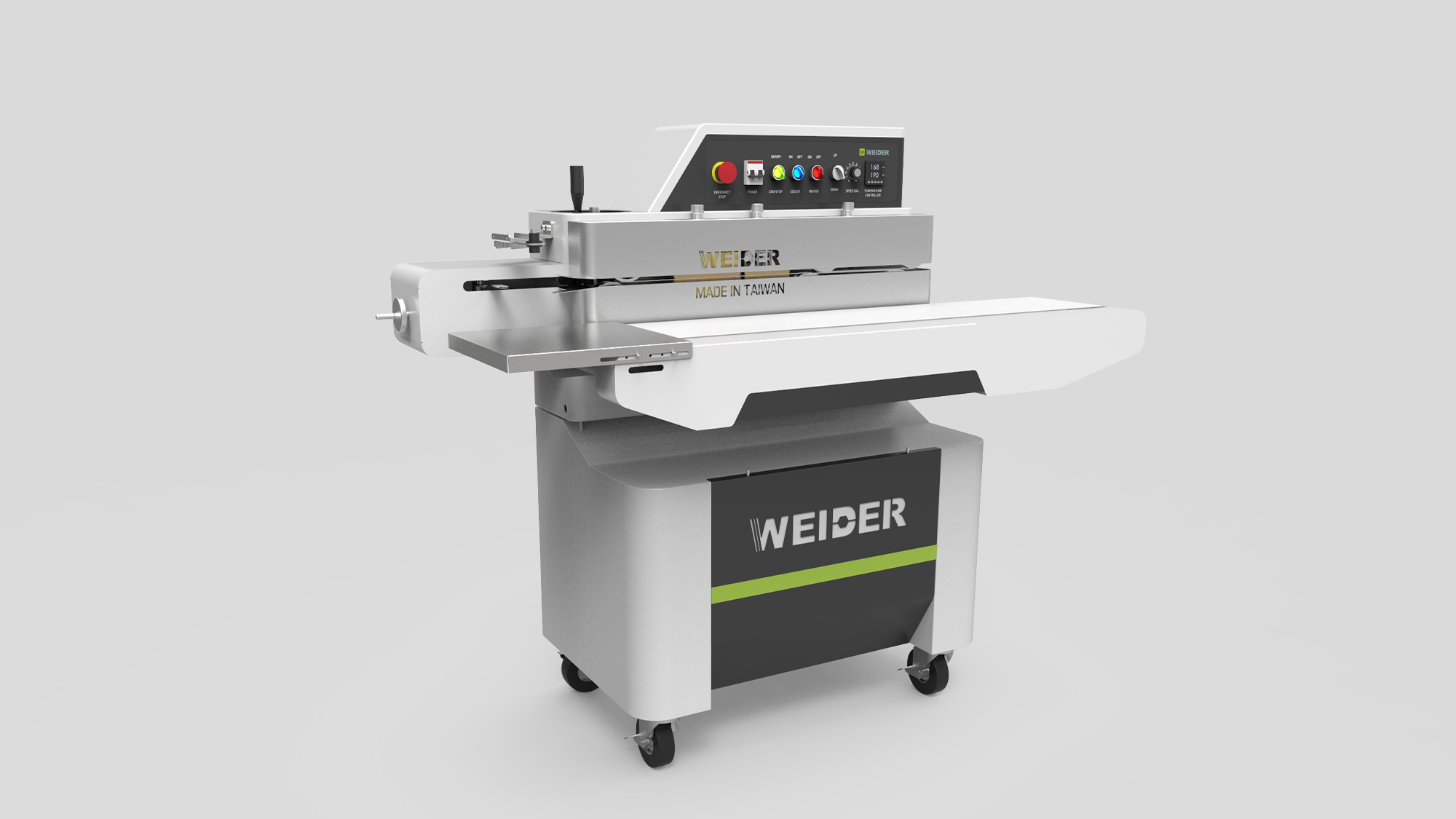

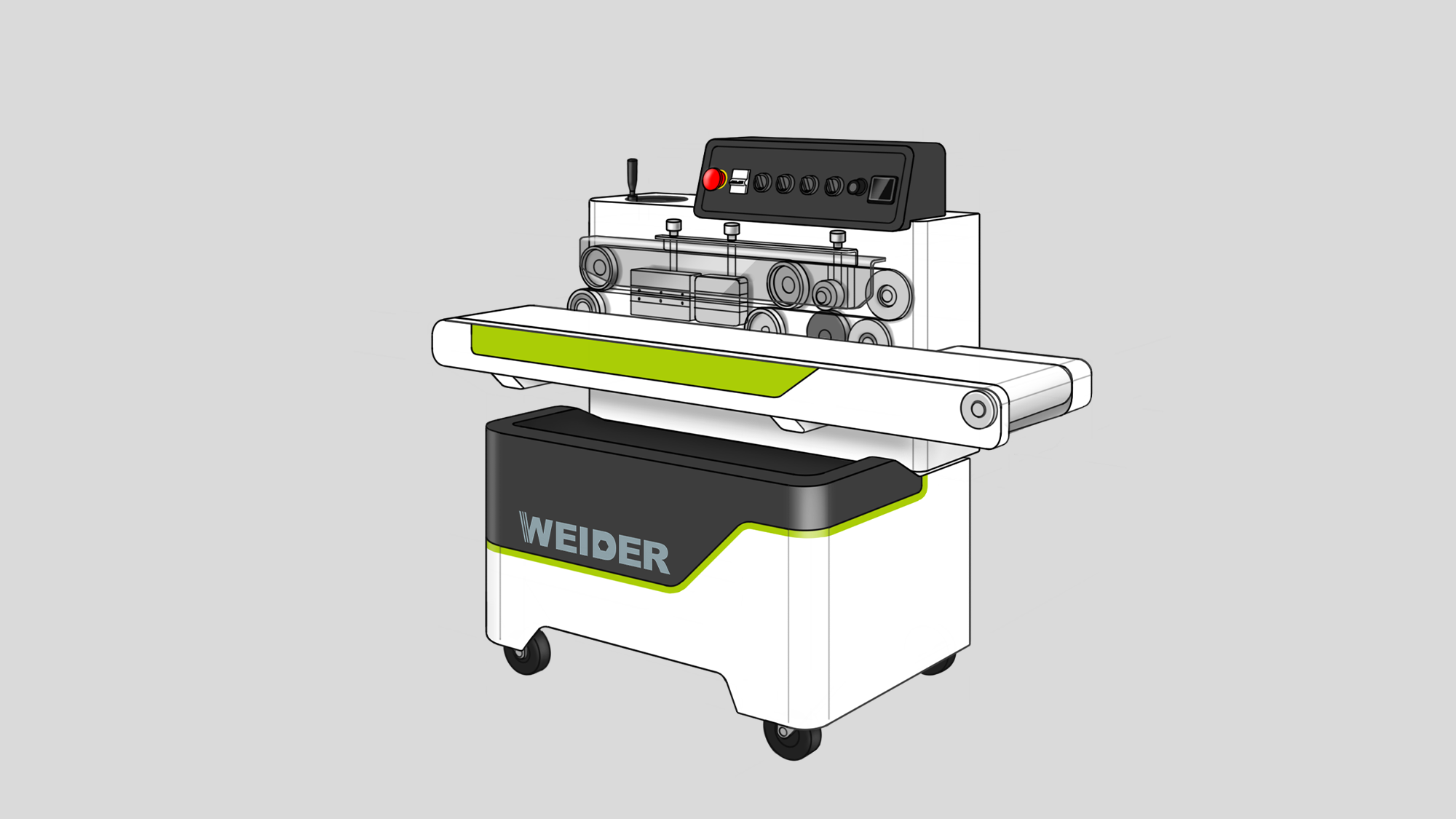

SA 臥式機型：細節精煉與機電整合美化

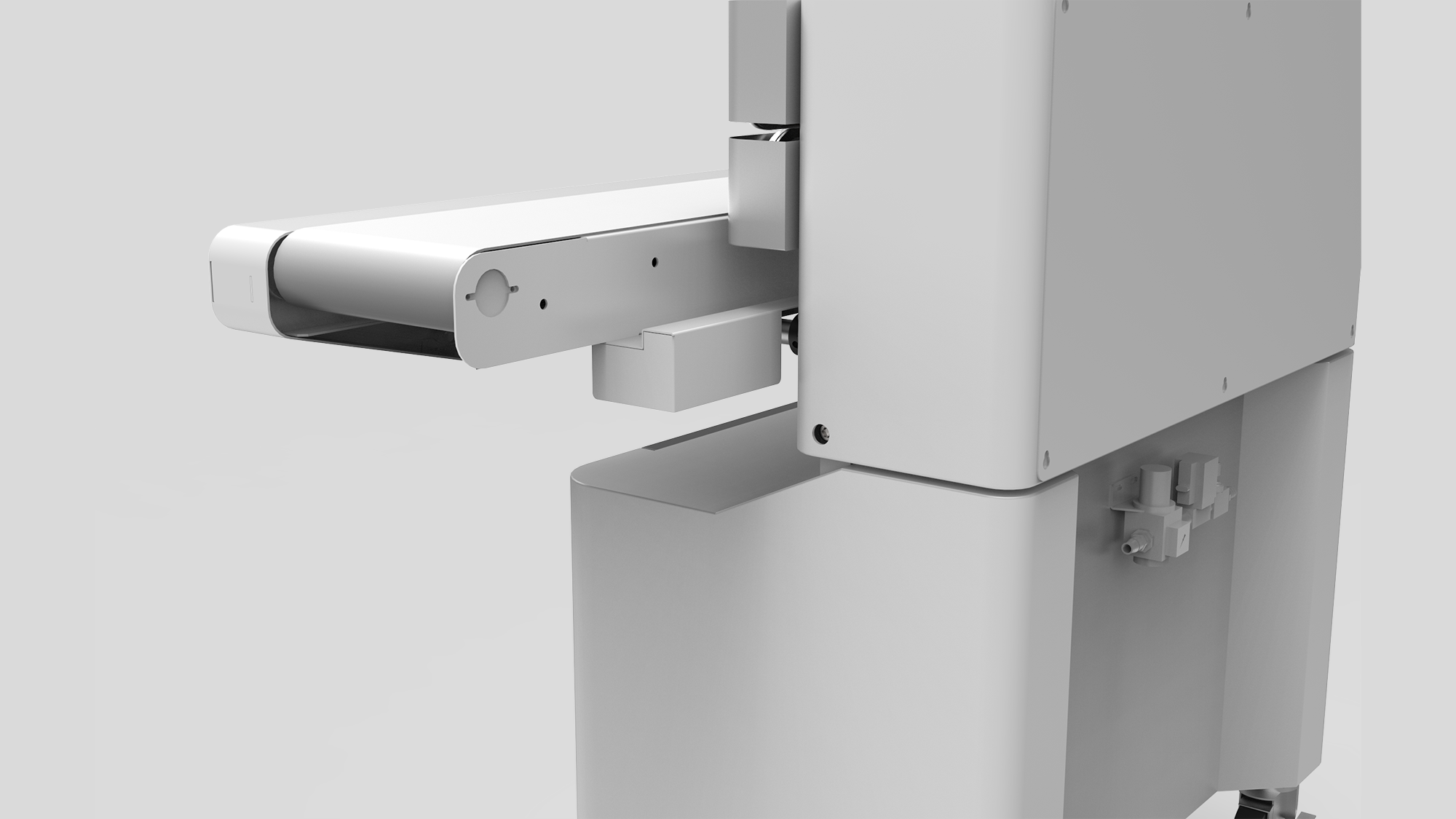

一體化齒輪護蓋：將輸送帶前方的齒輪機構整合為一體式護蓋，減少螺絲外露，使視覺語彙更趨向簡約俐落。



隱藏式固定技術：將左側充氣模組的固定螺絲進行隱藏化處理，維持不鏽鋼機身的平整質感。



轉軸美化設計：針對機箱傾斜轉軸進行造型包覆，消除裸露的機械零件感，提升品牌價值感。

---

【專案後記：定義包裝工藝的卓越標竿】

維德機械 SV/SA 系列透過「俐落切削」語彙，成功將高度穩定的密封技術轉化為極簡潔淨的品牌形象。形碩設計在 3D 階段落實馬達自動升降與一體化齒輪護蓋，並針對安全性加大防捲入開口，解決了操作空間壓迫與機構零散的實務痛點。

透過黑白層次分色與隱藏式螺絲處理，我們在維持不鏽鋼機身專業感的同時，大幅提升了操作親和力與維修便利性。這不只是外觀的翻新，更是從人因安全到機電整合的全方位進化，助力維德機械在國際包裝市場中，展現「追求卓越、締造價值」的高階品牌競爭力。
