【設計核心目標：極簡語彙驅動的高精度磨削美學】

針對定位於全球市場的高階機種 OCD-3260 CNC 外圓磨床，形碩設計以「簡單俐落」為核心風格，將大光長榮「誠信、創新」的企業精神轉化為具體的造型語彙 。我們不僅需在視覺上呈現世界級磨床的精實與品質，更要解決高精度設備在複雜配件整合上的板金工程挑戰 。

---

【造型語彙演繹：高階磨床的品牌重構與工程優化】

針對大光長榮 OCD-3260 的全球市場定位，形碩設計提出了三款兼具「精密感」與「家族識別」的造型提案。我們在簡單俐落的風格基礎上，透過板金摺線的層次、異材質的運用以及光影氛圍的營造，解決了訪談中提到的配件整合、搬運安全性及全球物流體積限制。

這三項提案分別從親和美學、大器線條與創新結構出發，將世界領先的磨床技術轉化為極具競爭力的視覺資產。

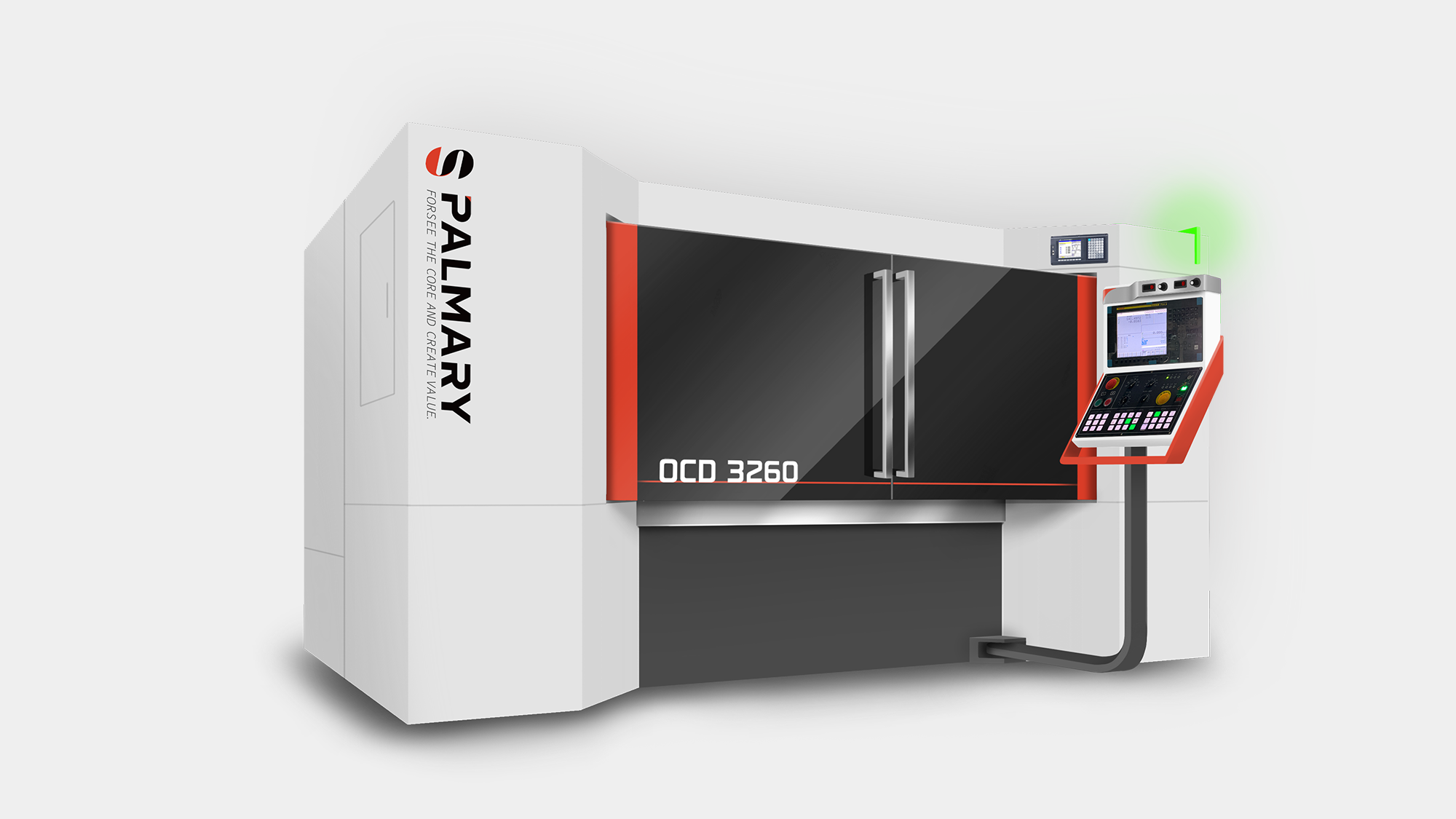

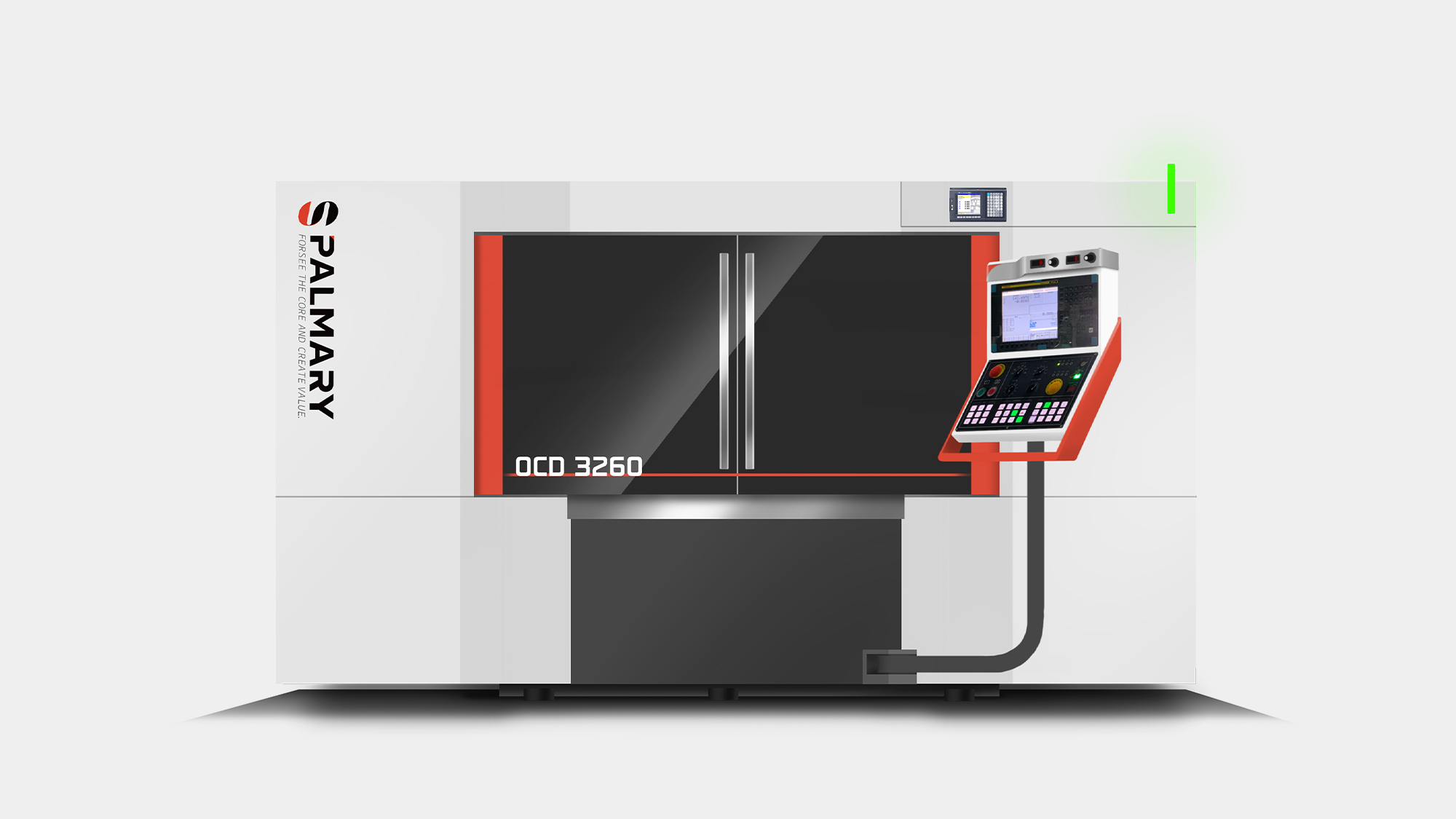

提案 A：層次化圓潤美學——細節堆疊的高品質意象

圓潤層次語彙： 機身周圍導入圓角設計提升親和力與高級感，並透過大面積印刷壓克力飾板與層次板金堆疊，靈活呈現型號資訊並賦予機身豐富的視覺深度。



品牌識別強化： 底部護板配置金屬質感銘版結合上方打光，搭配具發光效果的燈箱 Logo 及機身兩側企業色擋板，在簡化線條的同時極大化品牌視覺形象。



懸浮輕量化操控： 箱體採分離式設計營造懸浮視覺以減輕重工業量體感，並利用厚板圍繞結構轉化為旋轉把手，結合箱側 Logo 圖樣，達成一體化且具高識別度的操控體驗。

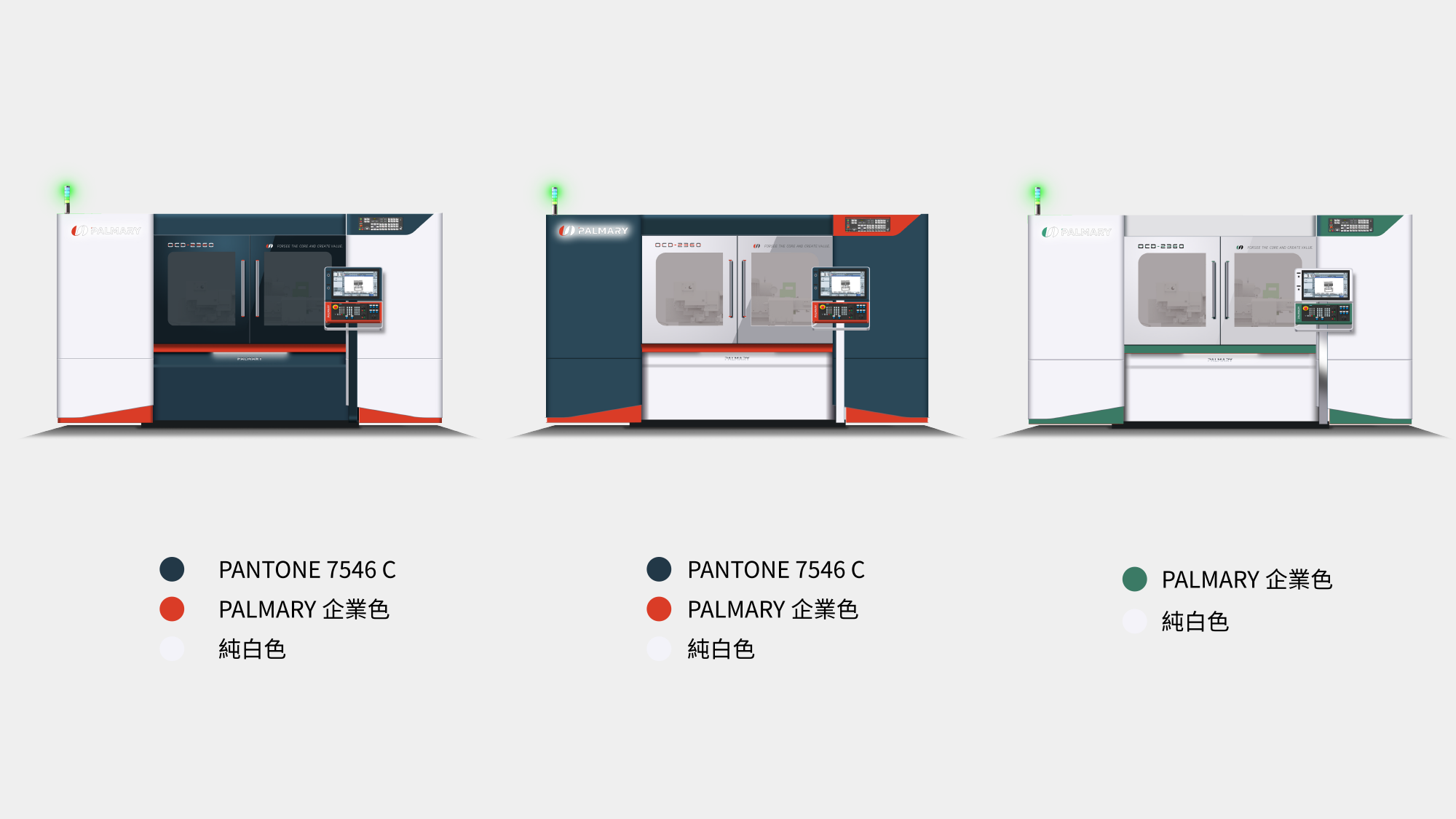

色彩計畫： 以大面積白色搭配前緣墨綠色營造視覺平衡，局部揉合企業色紅色進行點綴，並輔以不鏽鋼飾條增添工藝質感，確保識別度與大器風範併行。

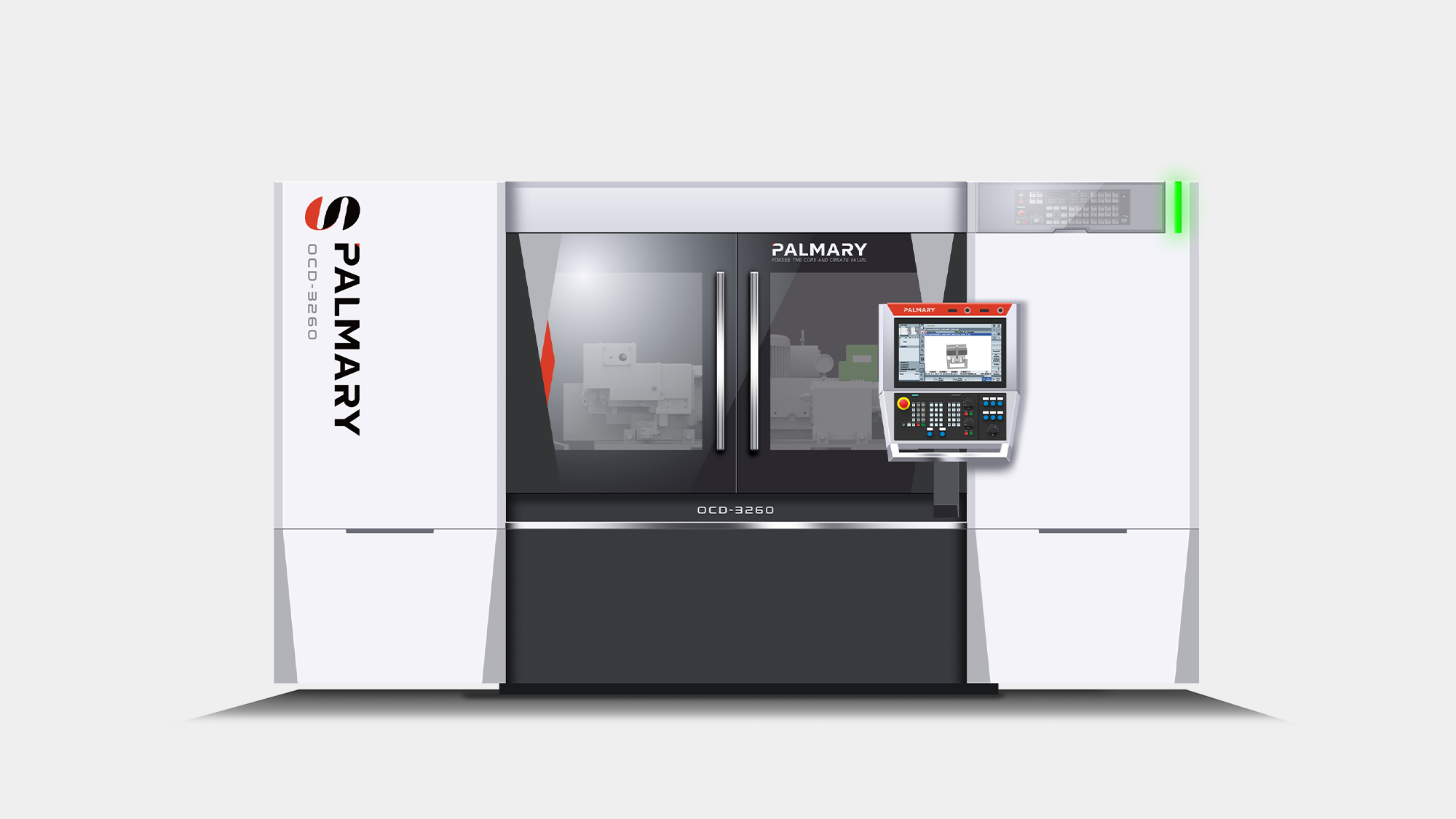

提案 B：俐落幾何線條——大器俐落的強烈風格

俐落切線風格： 以特色倒角板金摺面搭配立體切線為家族特徵，並於機身腰處嵌入不鏽鋼飾板襯托型號質感，呈現強烈且大器的工業設計風格。



智慧視覺整合： 於機身最高處配置 360 度嵌入式警示燈提升特色，並透過大面積幾何圖形印刷壓克力呼應本體線條，確保機台在操作時的完整性與視覺一體性。

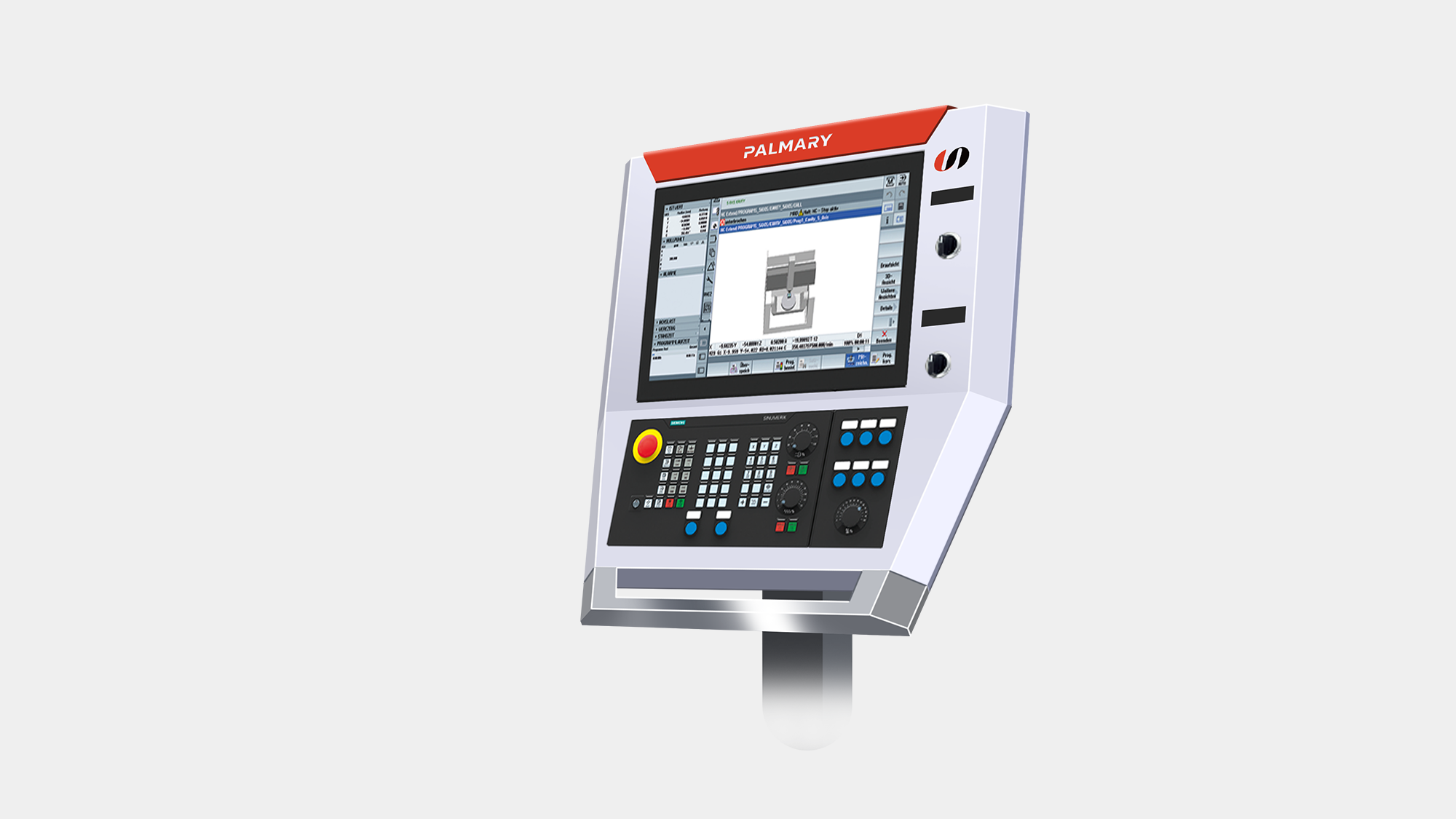

中置懸臂人性化設計： 採用中置懸臂轉出方式配合特色不鏽鋼把手，操作箱上方點綴企業色飾板凸顯重要性，並於箱側導入倒角設計以減緩長時間操作產生的身體不適感。

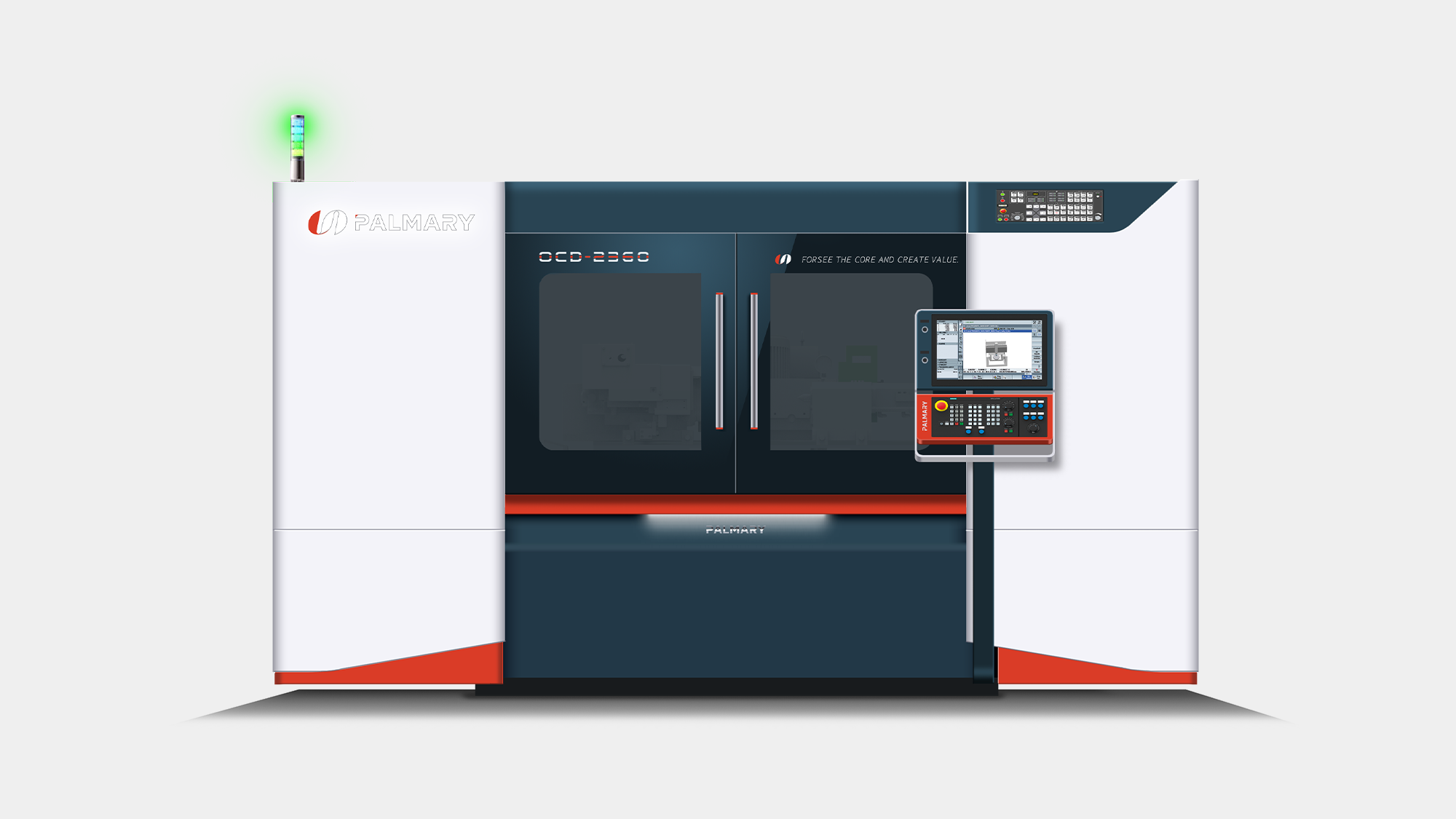

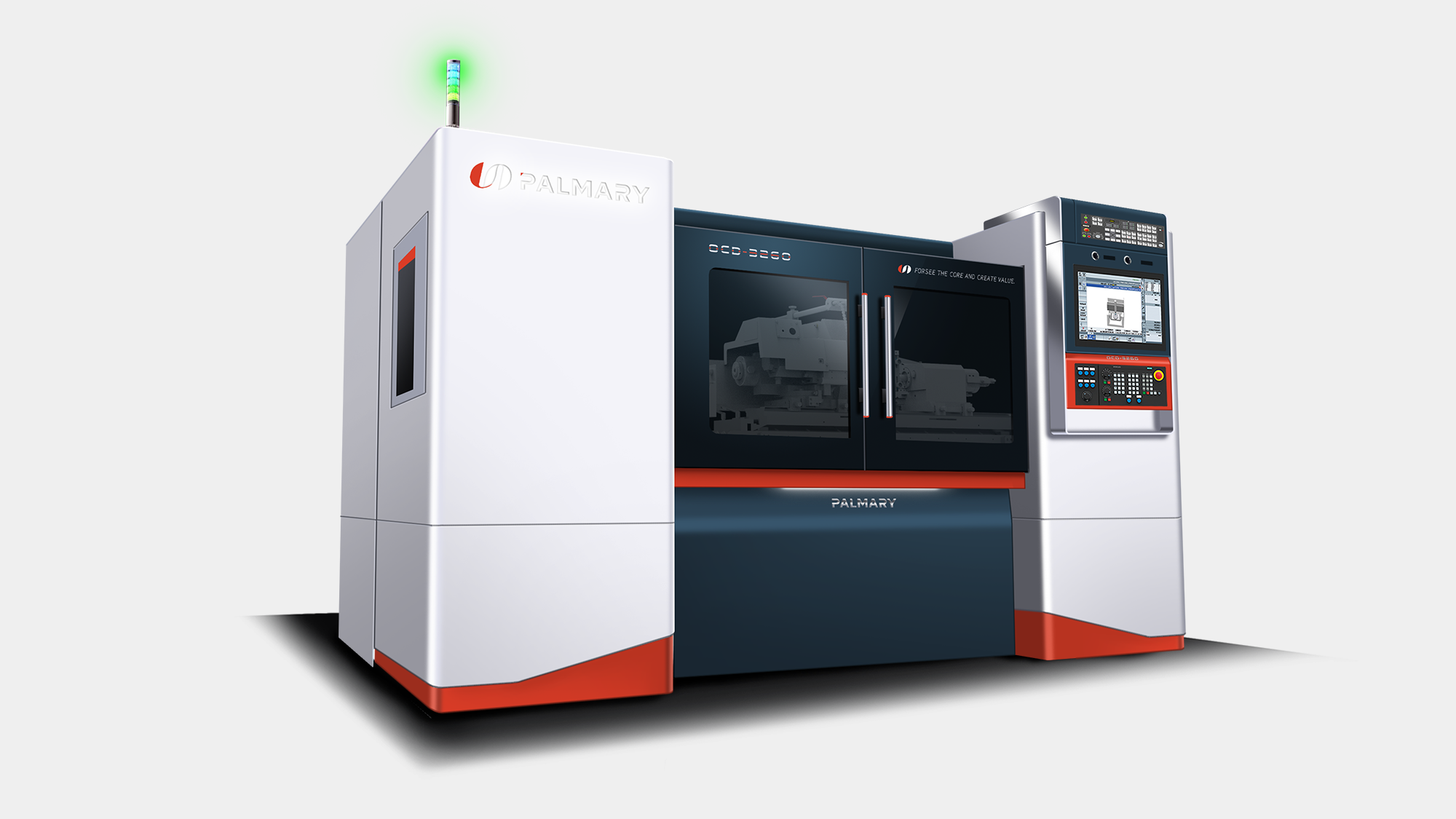

提案 C：大膽鑲嵌結構——打破框架的創新意象

創新鑲嵌語彙： 運用機身兩側大斜面與工作門產生互相鑲嵌的視覺張力，搭配橫跨整機的雙摺線家族特徵，打破傳統磨床框架，營造開闊且具備力量感的創新意象。



直覺識別導引： 在工作門兩側設計企業色印刷色帶，並在安裝光柵處輔以專屬企業色板金件，確保安全性組件與品牌識別完美融合。

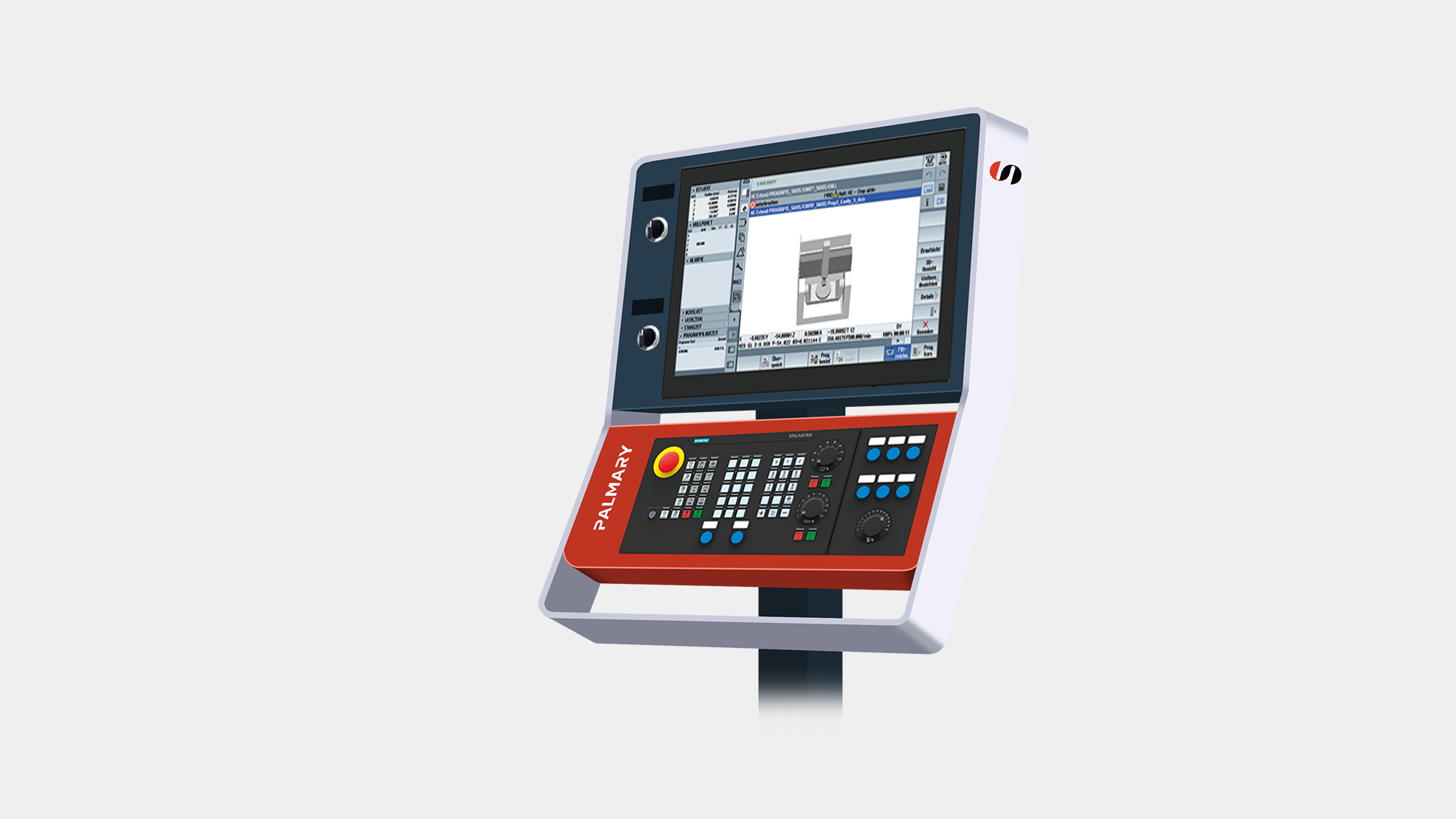

品牌基因整合： 採用下懸臂轉出設計，操作箱左上角呼應企業 Logo 的三角弧形特徵，並以企業色板金圍繞製作把手，結合不鏽鋼飾條標示小旋鈕位置，提升操作精確度與整體質感。

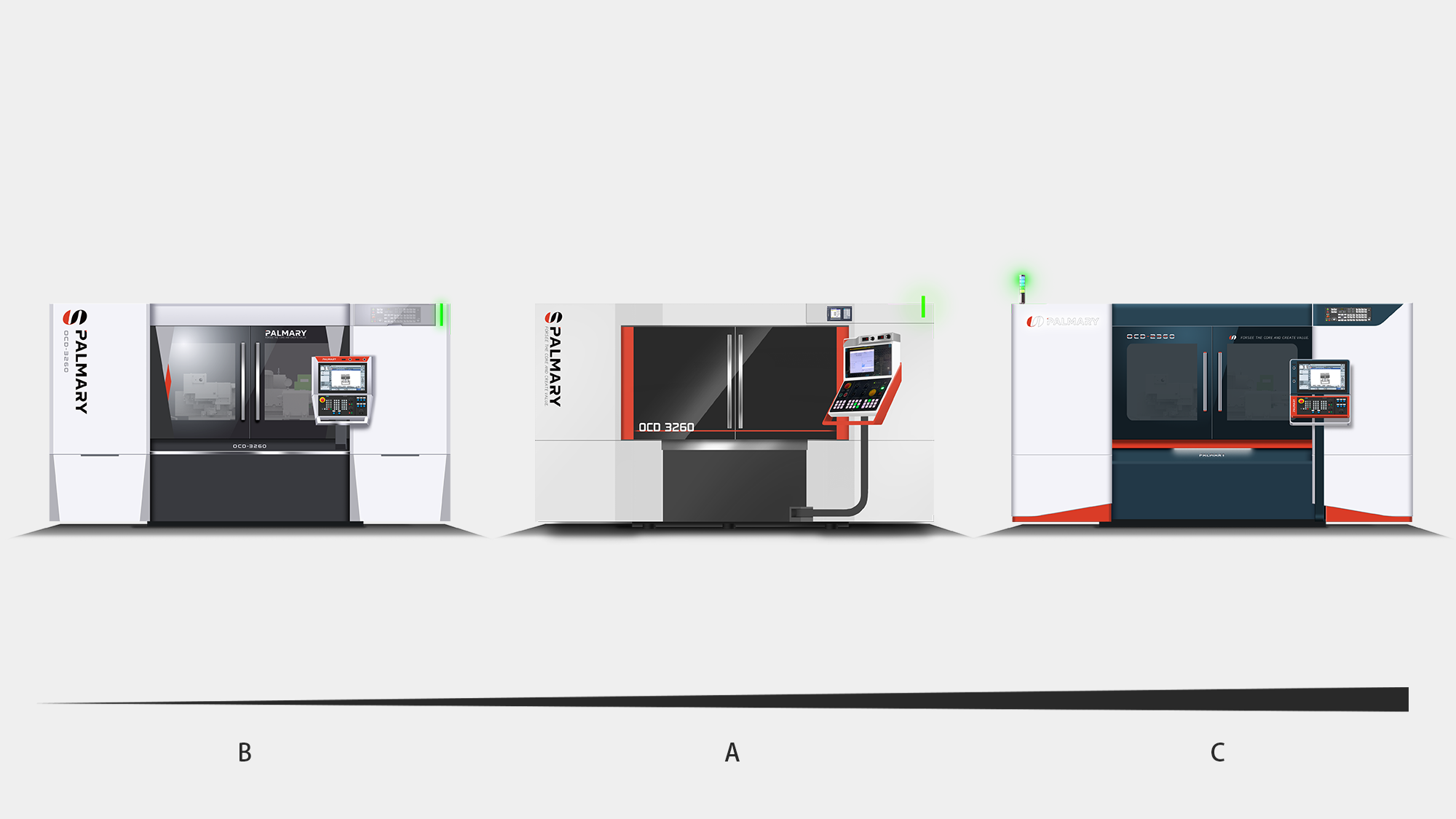

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【3D 外觀驗證：OCD-3260 從 3D 到量產規格的深度優化】

在確定以提案 B 為發展方向後，形碩設計進行至 3D 模擬與結構檢討階段。本階段不僅落實了「精密磨削」的視覺印象，更針對大光長榮（PALMARY）的全球裝櫃需求、操作員站立空間以及品牌識別的精緻度，執行多項工程層面的細節優化，確保設計能完美對接量產實務。







品牌識別與感官氛圍

採用雷雕鏤空直式 LOGO ，結合機身兩側板金間隙的燈色設計，增添科技氛圍。正門運用大面積壓克力印刷幾何圖形強化整機線條，彰顯高階機種的大器質感。



門下方配置金屬質感銘板，細膩刻劃高精度設備的專業形象。





工程實務與結構優化

機身兩側以不對稱倒角作為穩健的視覺重點。搭配門下方蓋板採向下傾斜設計，有效增加操作者的腳步站立空間，解決長時間作業的壓迫感。



上方板金採模組化設計以適應不同加工情境。



光柵安裝空間於不使用時配置蓋板隱藏，確保外觀俐落一體。



兩側拆板採斜插方式固定，鎖點隱藏於後側以維持視覺淨空。





智慧操作箱與物流物流策略

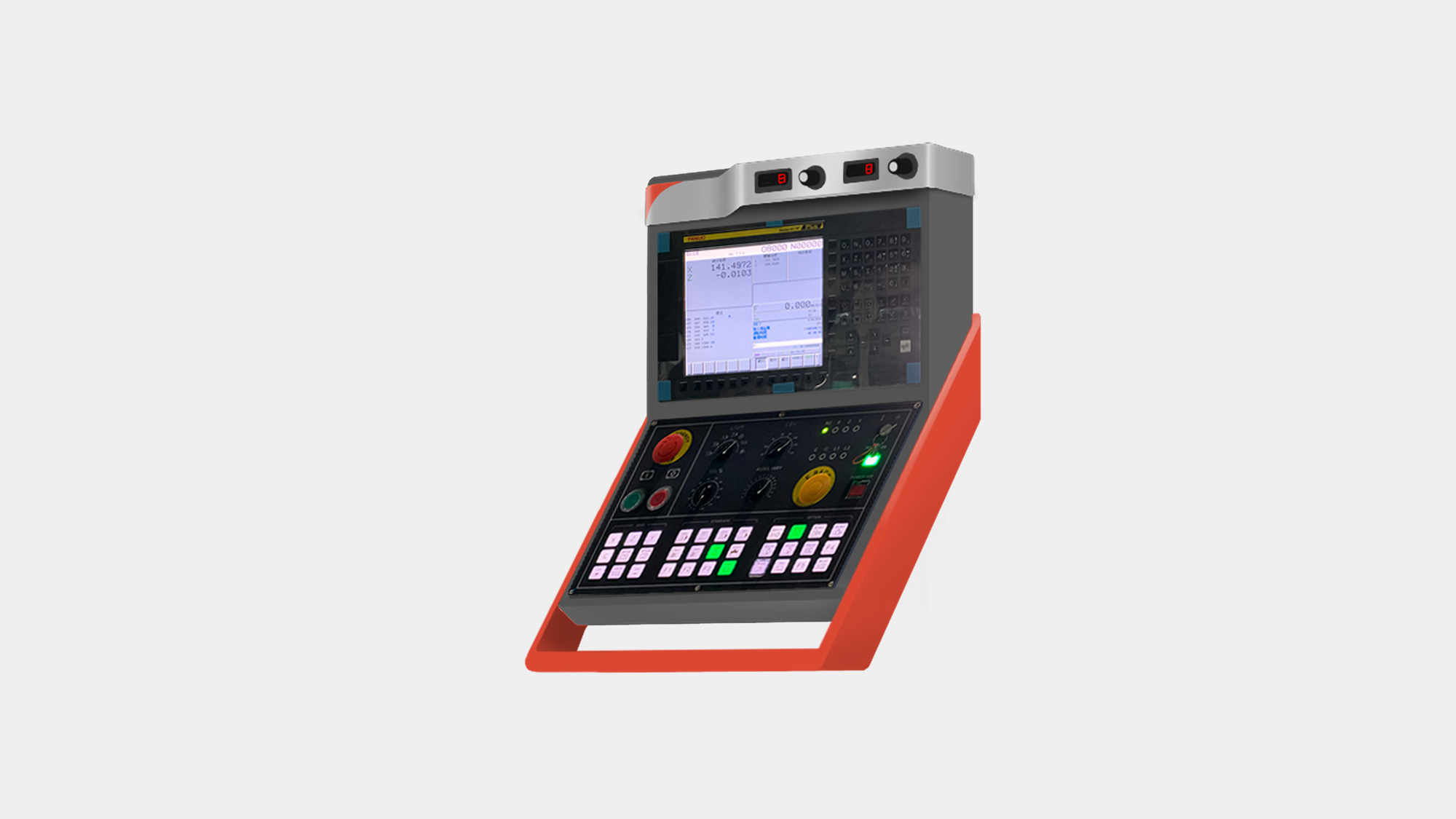

操作箱體延續機身倒角風格，下半部面板採向上傾斜設計以提升操作舒適度；配置弧形把手與中央不鏽鋼飾條，兼顧旋轉時的手感與視覺精緻度。

警示燈策略性設計於懸臂頂端，確保在任何視角皆醒目明瞭，提升廠端作業安全性。



針對全球運送限制，操作箱特別設計為可收折進開門空間內，大幅縮減出機時的外部體積，解決 20 呎/40 呎加高貨櫃的入櫃空間痛點。





---

【專案後記：定義高階磨床的國際品牌識別】

形碩設計成功協助大光長榮將 OCD-3260 磨床重構為兼具精密感與全球競爭力的旗艦機種，透過深度整合工業設計與板金工程專業，徹底解決了高階設備在全球物流裝櫃限制與操作員站立空間的實務痛點。我們不僅建立了洗鍊大器的家族化視覺標準，更透過可折疊式操作箱、模組化板金結構及發光複合材質的細節處理，協助客戶在確保量產效益的前提下，將世界領先的磨床技術轉化為具備高度辨識度的品牌資產。

_{家族機種 OCD-3260 及 OCD-32100}



台灣國際工具機展實際展出照

選擇形碩設計的優勢，在於我們能將複雜的機能配件完美轉化為簡潔俐落的視覺特徵，協助設備商在國際展會中以卓越的工業美學與硬核工程實力，持續定義高精度智慧加工的行業新標竿。
