【專案背景：源自 Tier 1 生產現場的實務型工具機美學】

WCG800 CNC 砂輪磨邊機定位於「高性能、高信賴度」的中高階加工市場，鎖定台灣與歐洲精密製造產業。作為美達集團旗下的專業機台，其核心優勢在於開發團隊具備第一線生產經驗，深知操作員與維修工程師的真實需求。形碩設計受邀為其規劃整機板金視覺與結構，目標是打造出一台既大方簡潔且極度耐用的專業工具機，展現出超越競爭對手品牌氣場。

---

【設計開發：轉化精密技術為視覺語彙的造型提案】

在工具機的開發過程中，形碩在細節設計中導入了多項針對性解法。我們不只規劃機殼造型，更深度考慮操作員在高頻次加工下的安全與效率。以下三個提案分別從「品牌識別」、「操作視野」與「建築線條」出發，展現出穩定且可信賴的重型機械性格。

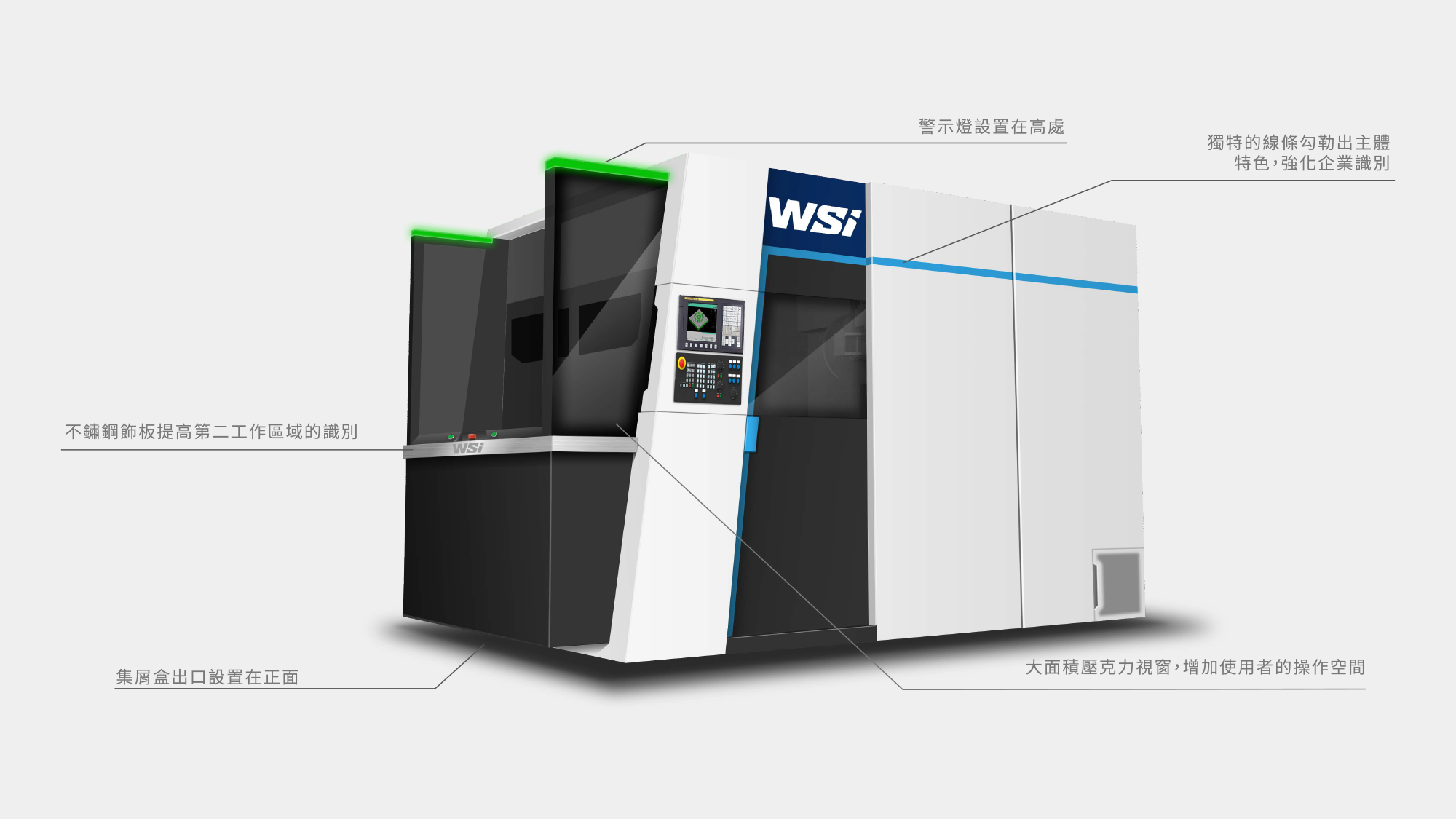

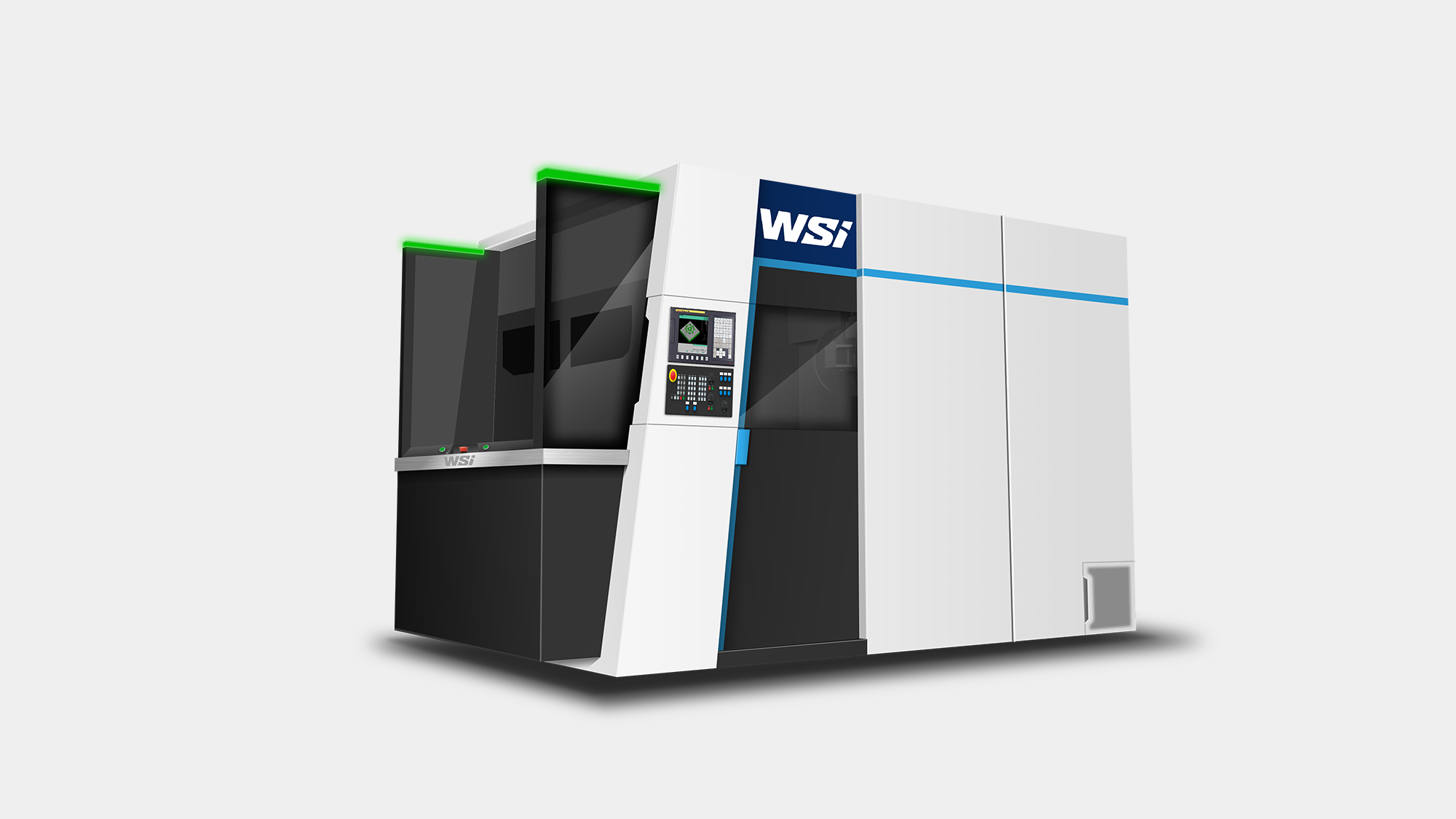

提案 A：精準大器的塊體鑲嵌美學

本提案以簡約大方的幾何塊體進行鑲嵌搭配，透過強烈的配色對比產生視覺記憶。為了降低重型設備的壓迫感，我們在交換台兩側採用大面積壓克力視窗，並利用造型斷差將雙手開關與緊急開關錯開，從結構上根除操作錯誤的風險。





家族化視覺系統：以大器塊體為基礎，利用獨特的企業藍色線條定義主體視覺，交換台兩側採用大面積壓克力視窗，不僅增加可視空間更減輕操作壓迫感。



控制區域最大優化：利用造型斷差將雙手開關與緊急開關分層配置，有效避免誤觸；結合不鏽鋼飾板強化工作區域防撞性，打造強烈的品牌視覺記憶。

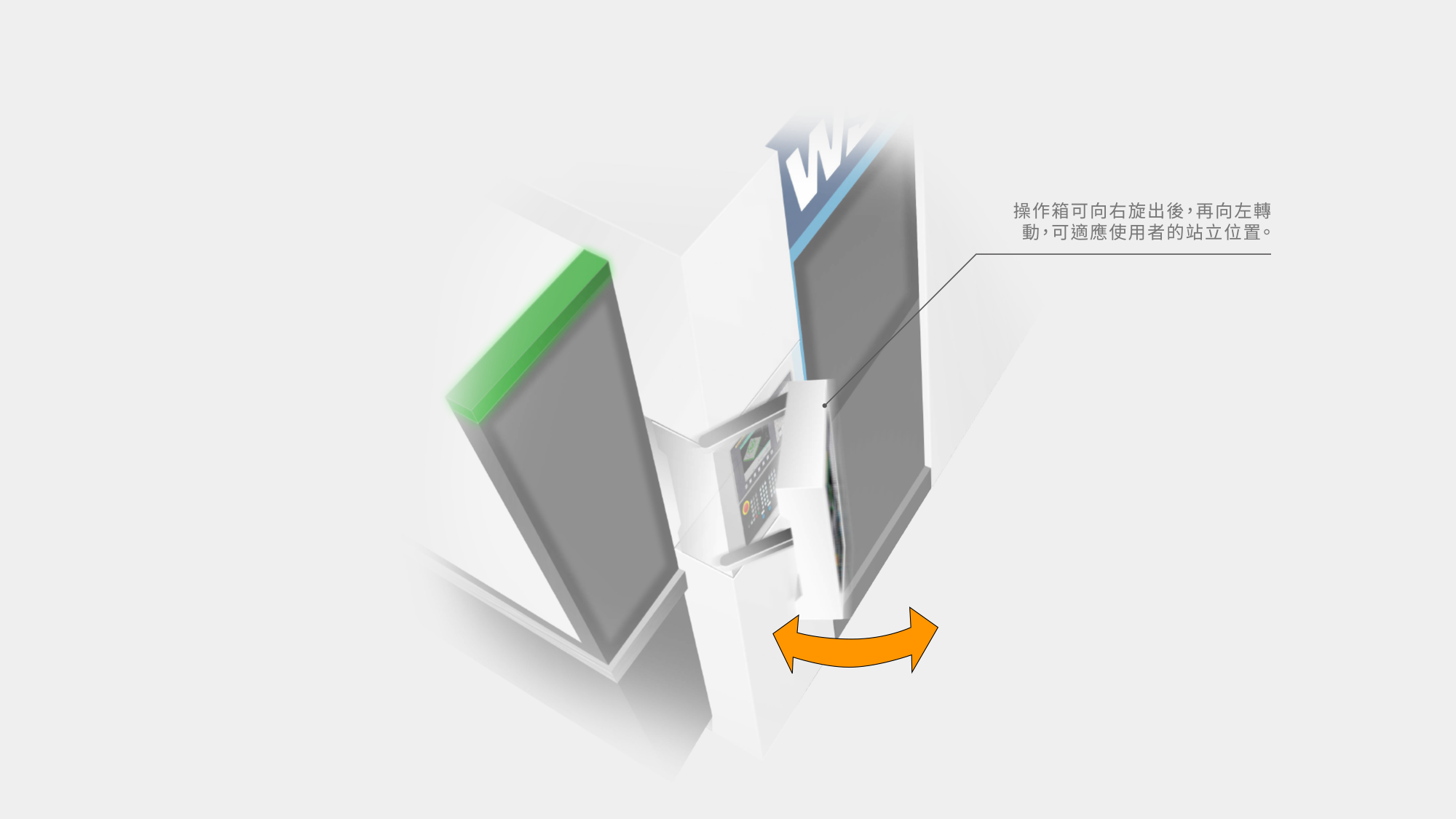

多角度懸臂彈性化操作：配置靈活的懸臂系統，使操作箱能隨使用者站位與身高進行多維度調整，完美適應重工業生產現場的動態作業需求。

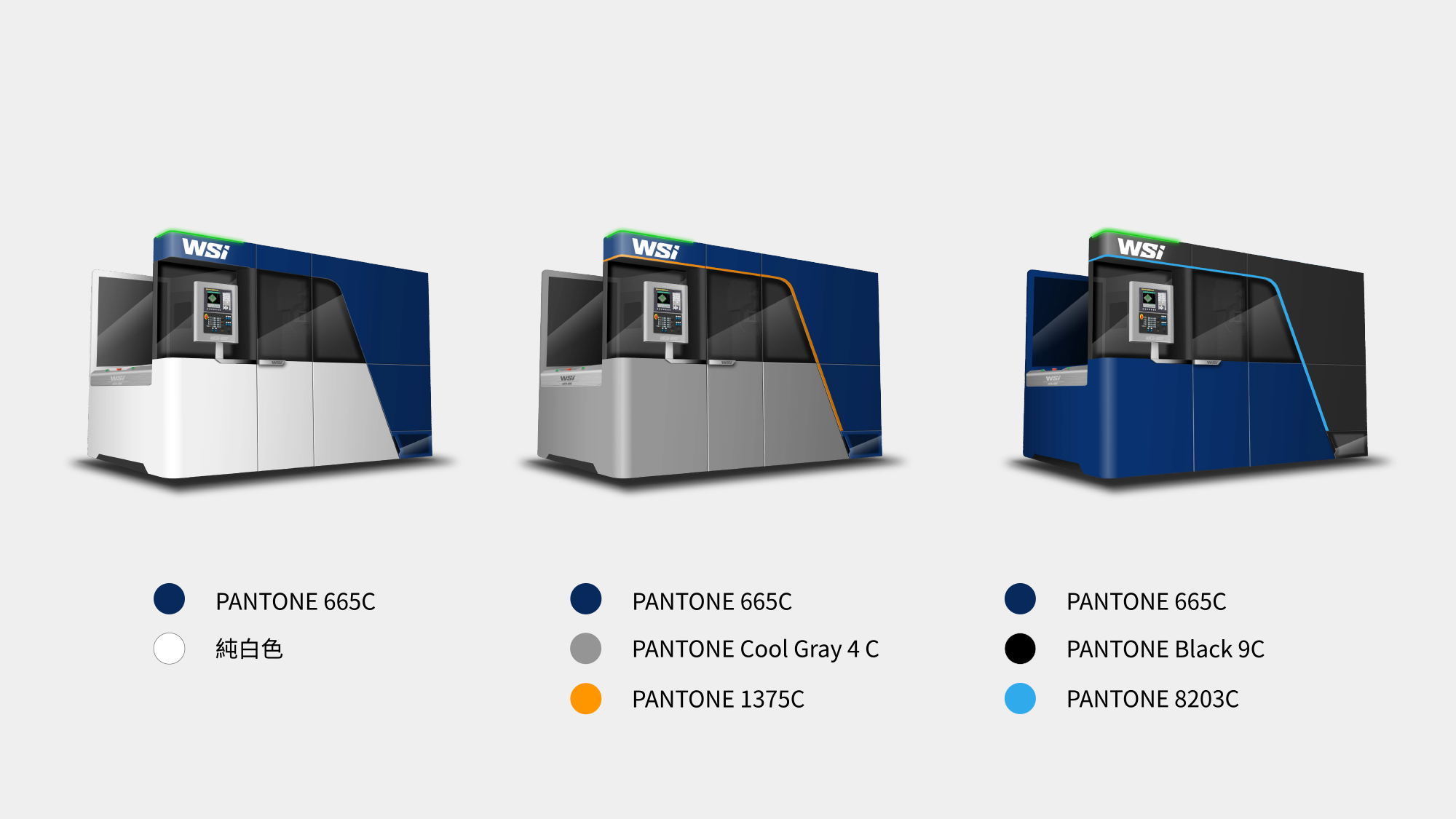

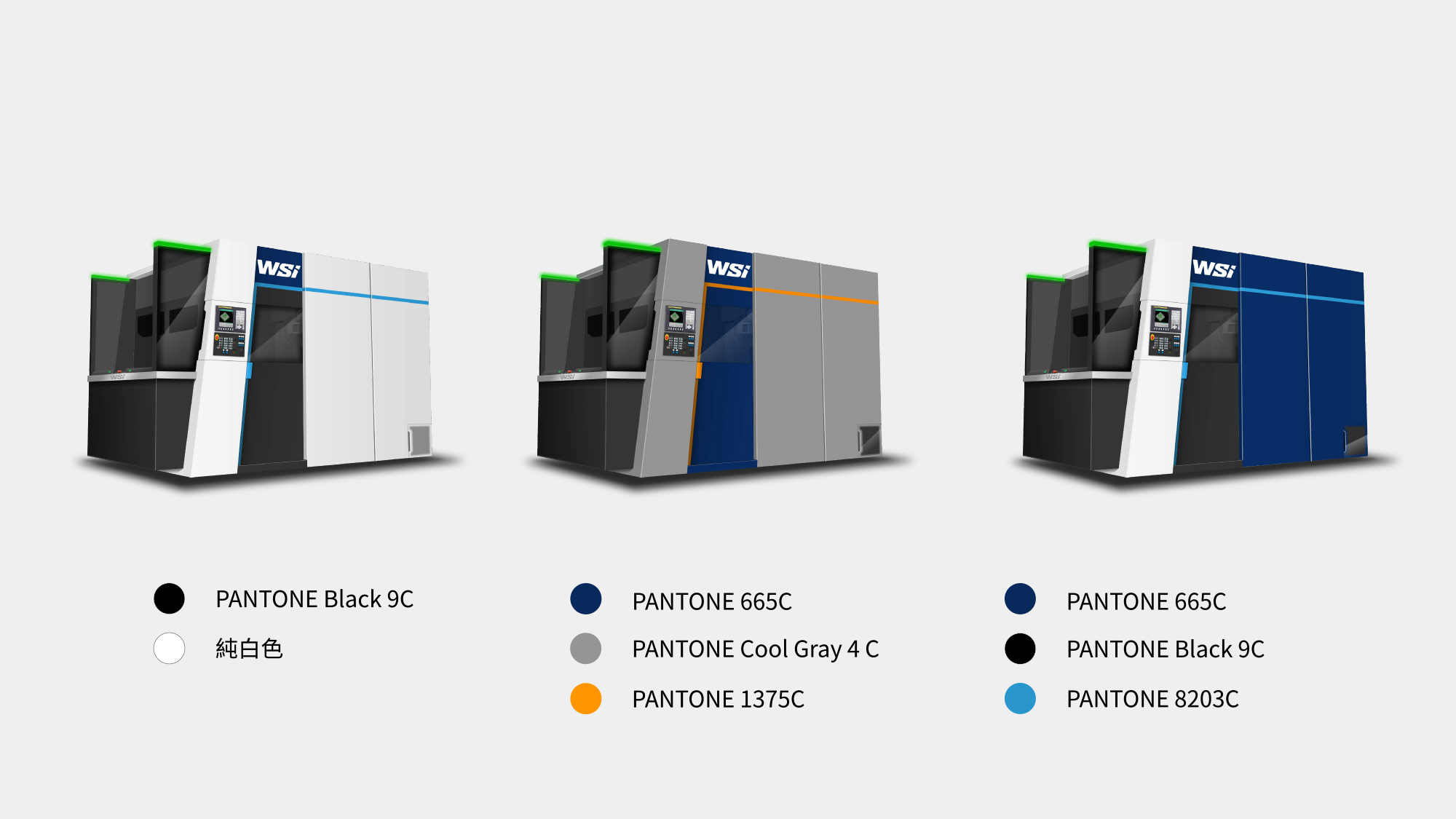

色彩計畫：明亮簡約的科技感美學，以高比例白色為主，營造整潔、開闊的現代工廠視覺。透過藍色線條勾勒主體，降低大型板金設備的厚重感，凸顯精準的加工品質。

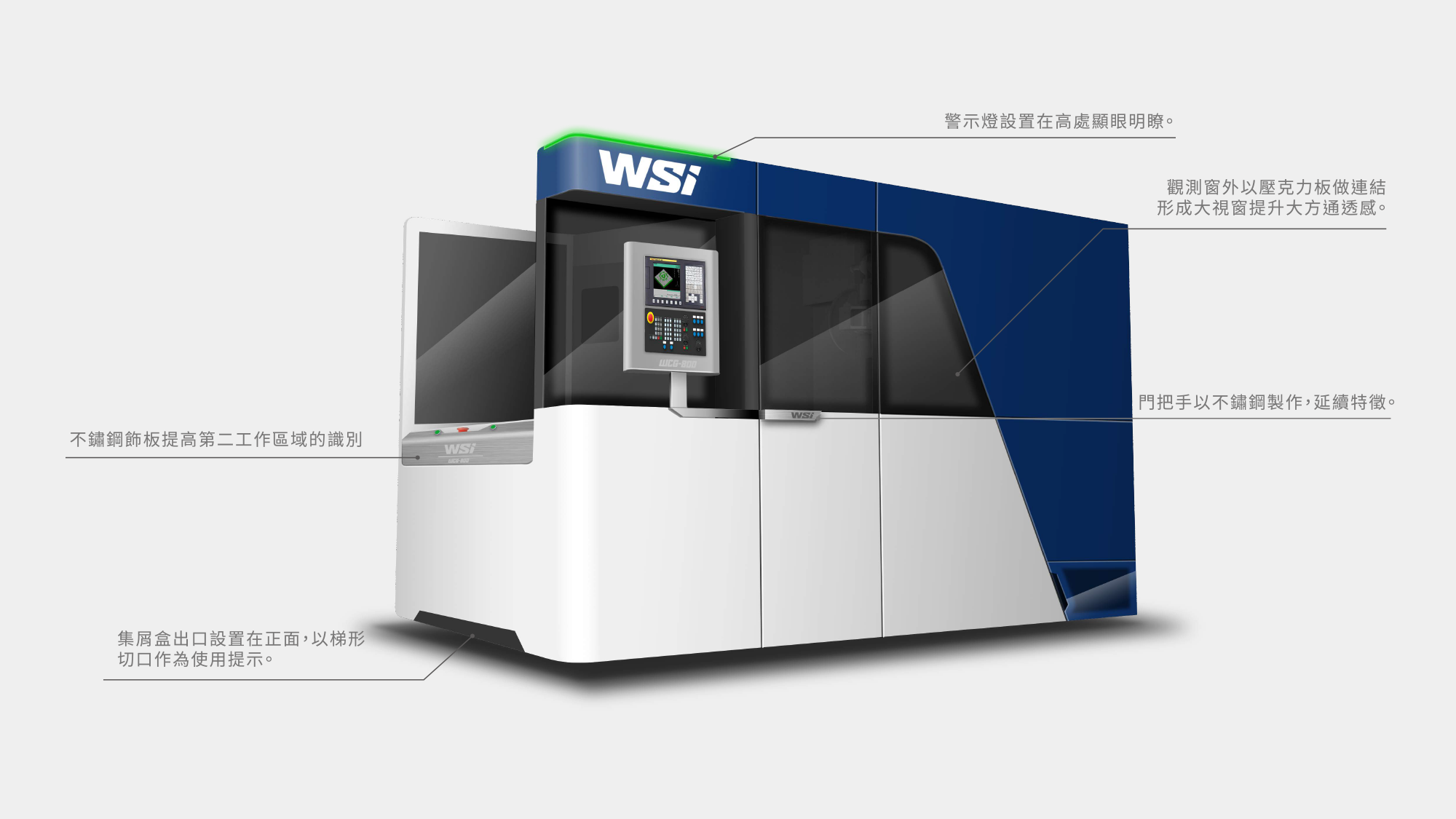

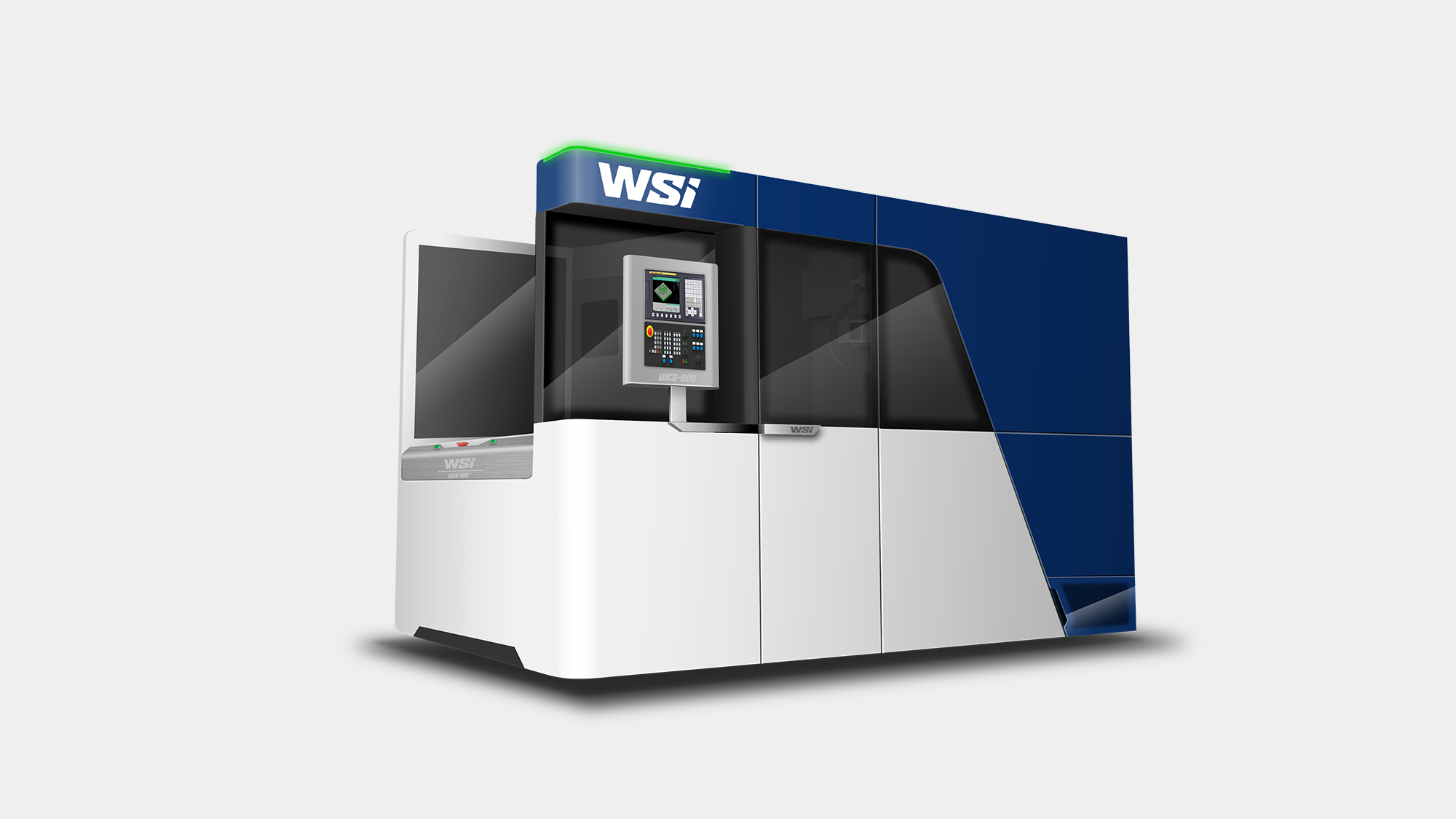

提案 B：動能流線與全方位觀測的工作視角





通透感機身外罩：運用圓角造型搭配動感斜線，展現加工效率感；觀測窗透過壓克力板與外罩平整連結，形成極致開闊的連續視窗，提升設備大方通透感。

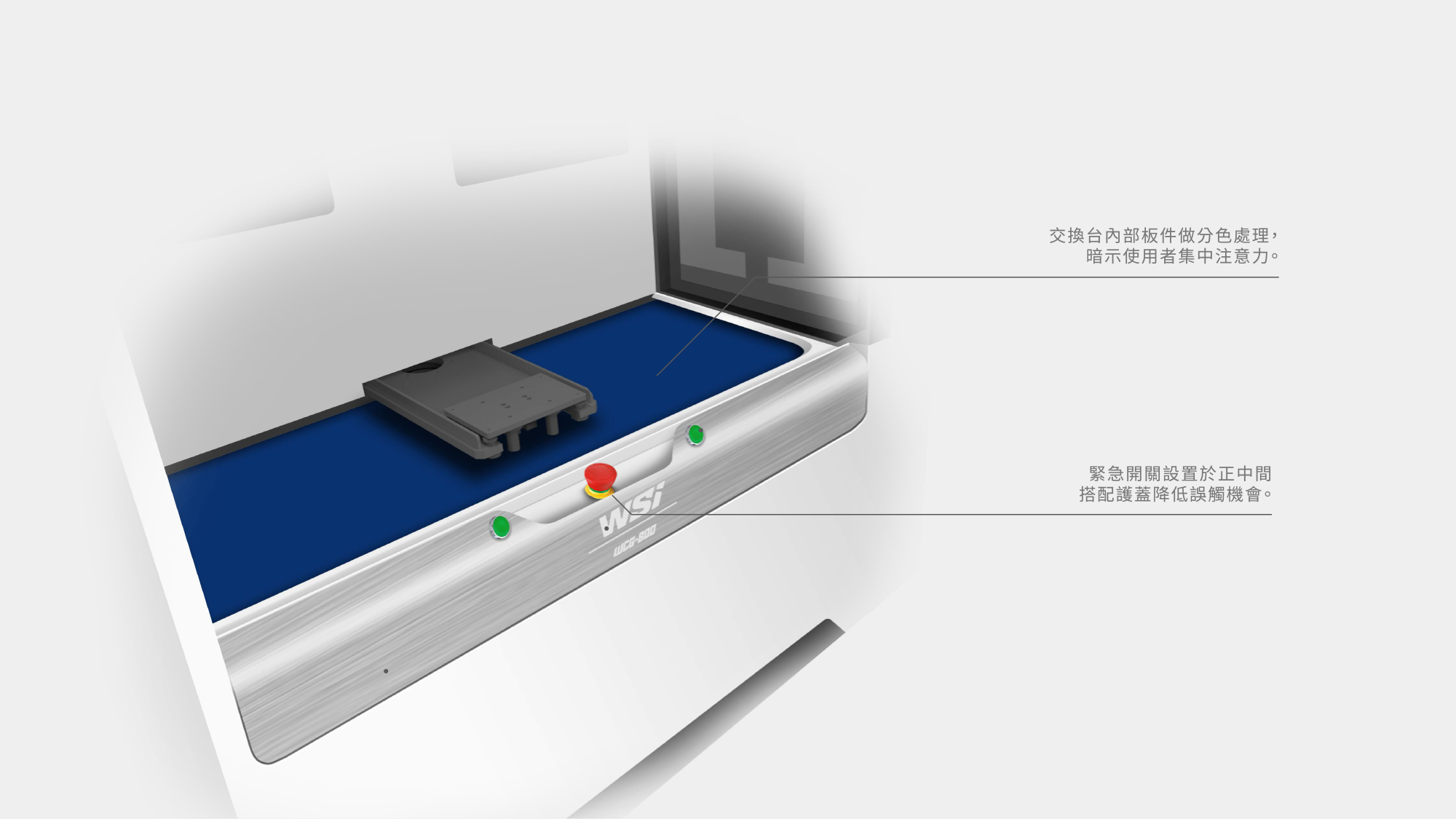

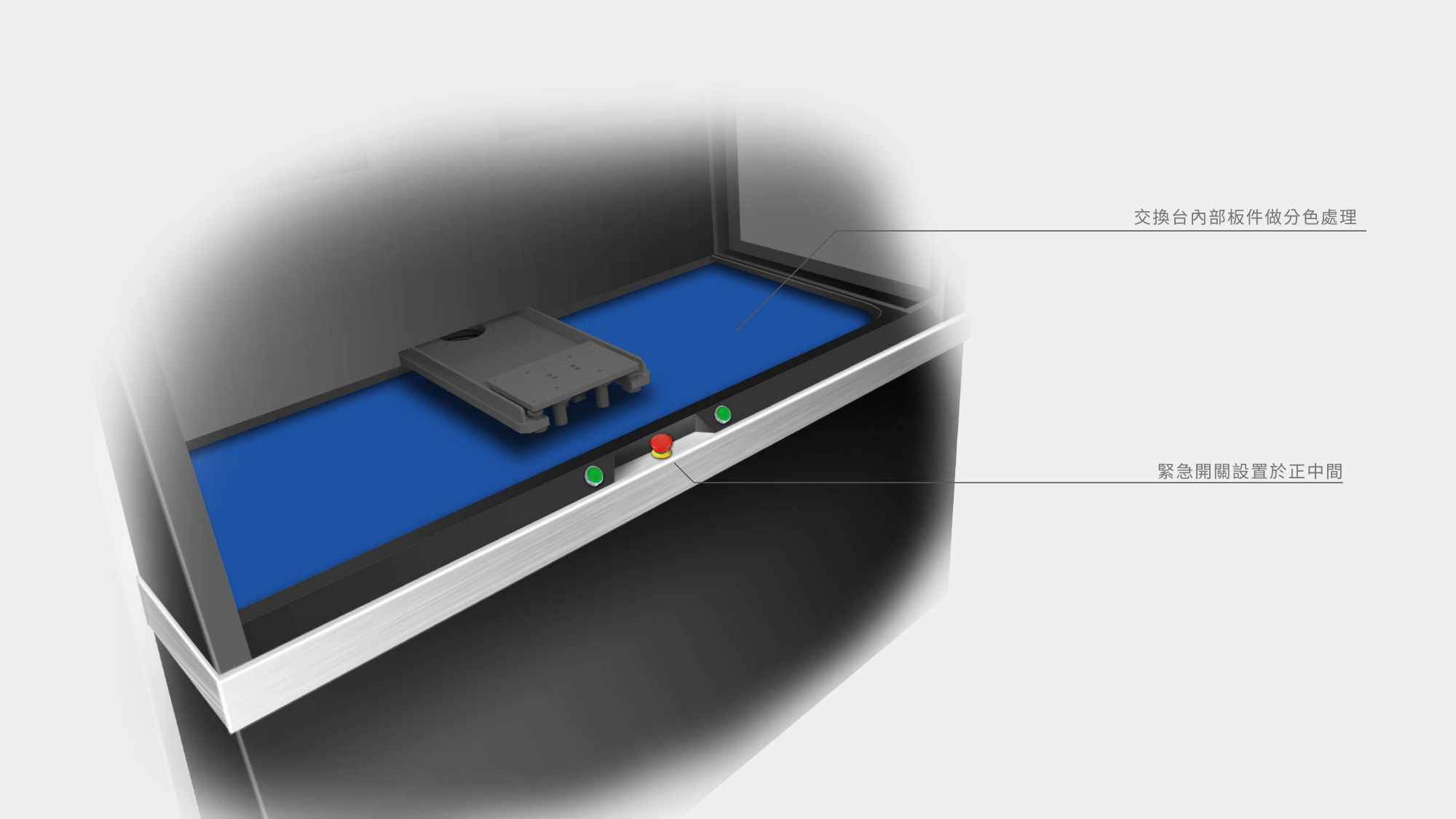

整合式工作區：將交換台與維修側門整合於右側主要工作區，搭配內部板件分色處理，導引使用者聚焦於關鍵操作，並在中心處配置防護蓋緊急開關確保安全。

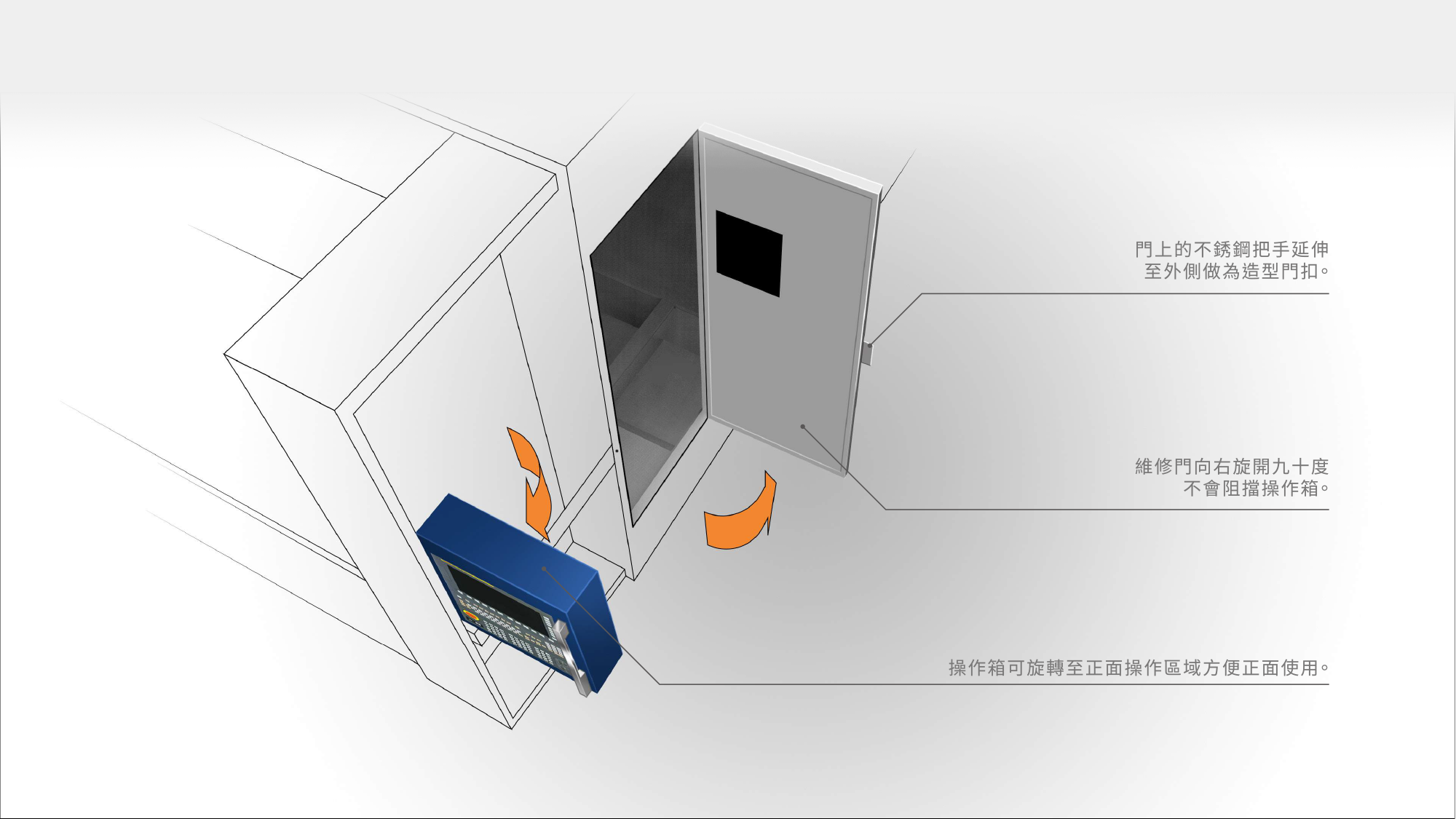

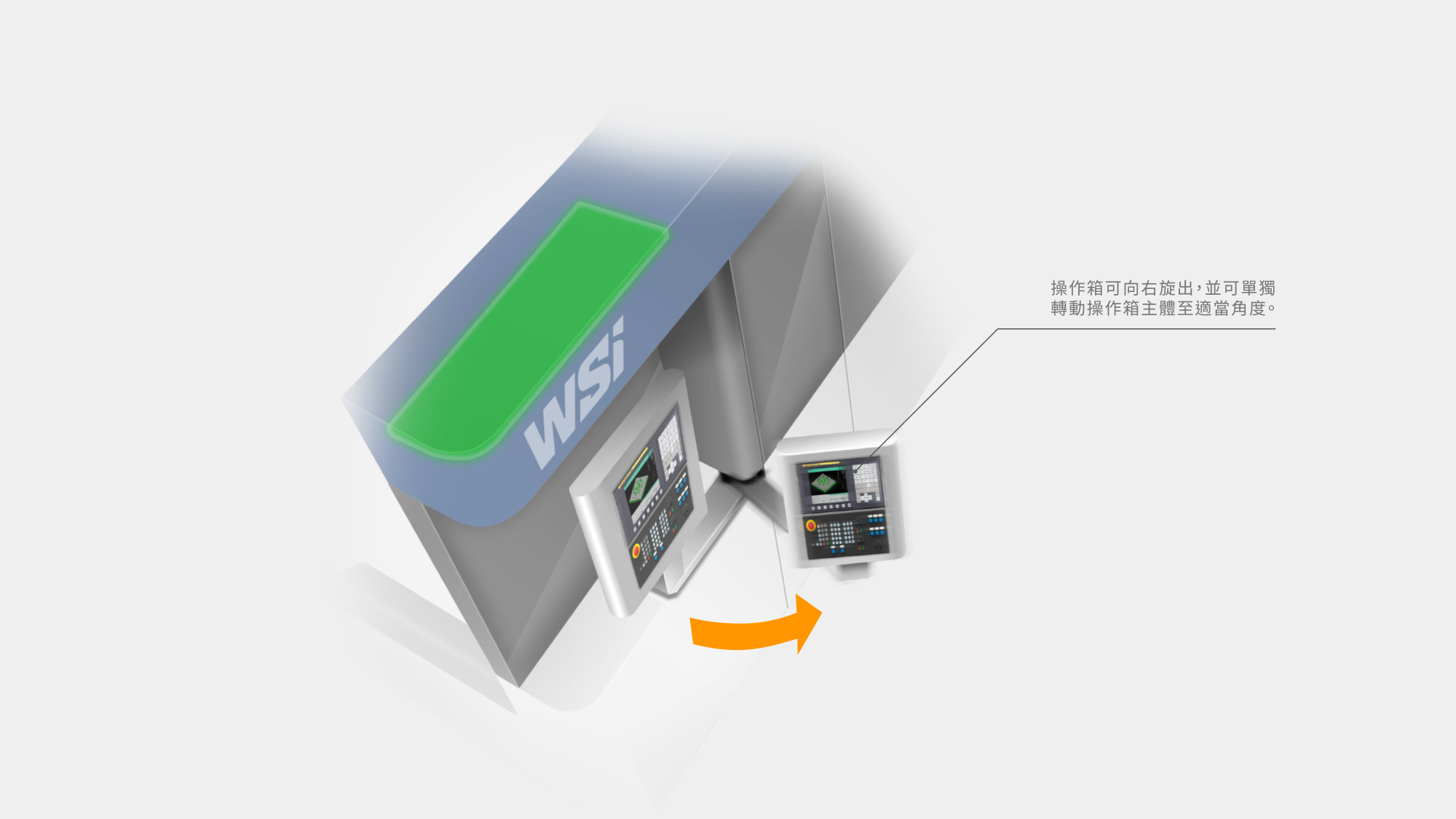

雙軸旋轉式監控操作箱：操作箱設計可向右旋出並支援主體獨立旋轉角度，讓人員在機身右側即可同時觀測內部加工與操作介面，實現高效監控動線。



色彩計畫：增加黑色的使用比例，呈現強悍且值得信賴的重型工具機特質。深色調不僅耐髒汙，更與白色區塊形成強烈對比，賦予機台穩如泰山的專業定位。

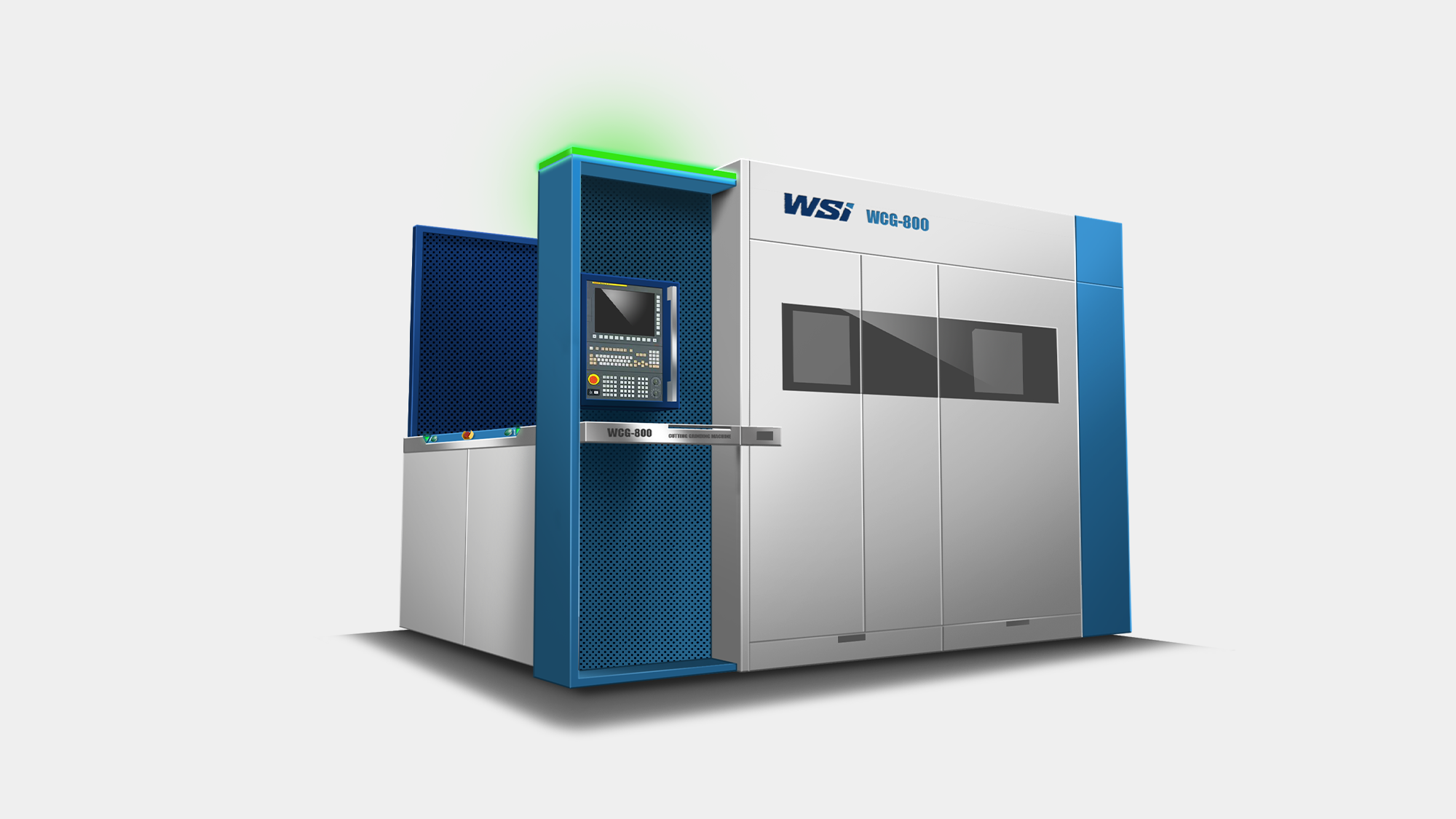

提案 C：建築線條語彙與多功能工作區域整合

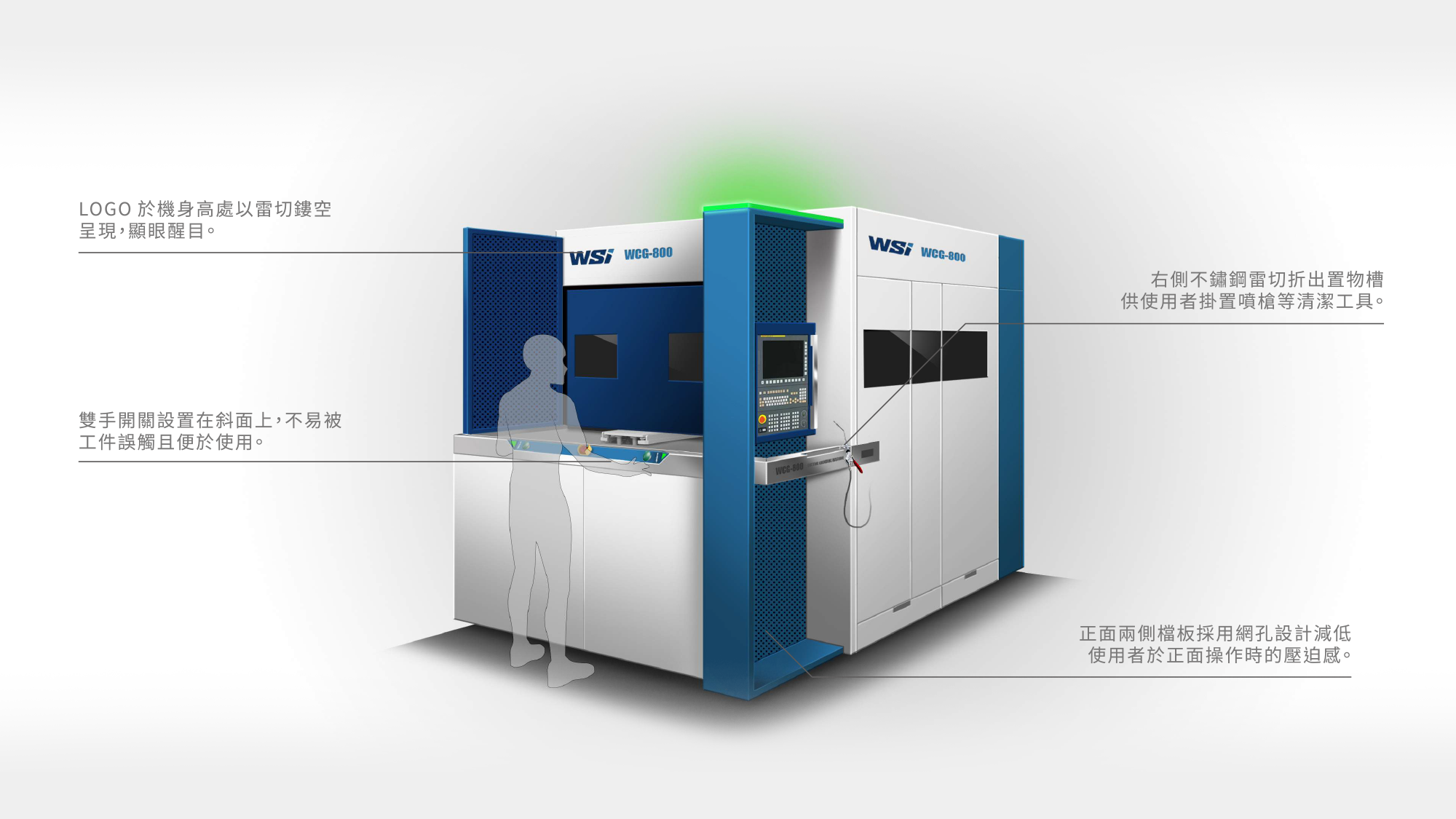

功能性與美學結合：融入建築交錯的美學風格，以不鏽鋼飾板環繞機身腰線，並巧用雷切工藝折彎出專屬置物槽，滿足現場掛置噴槍等工具的實務需求。



操作區人因規劃：雙手開關設置於斜面上防止工件碰撞，搭配安全燈號指示與高位雷切 LOGO 銘版，將操作便利性與品牌高度完美融合。

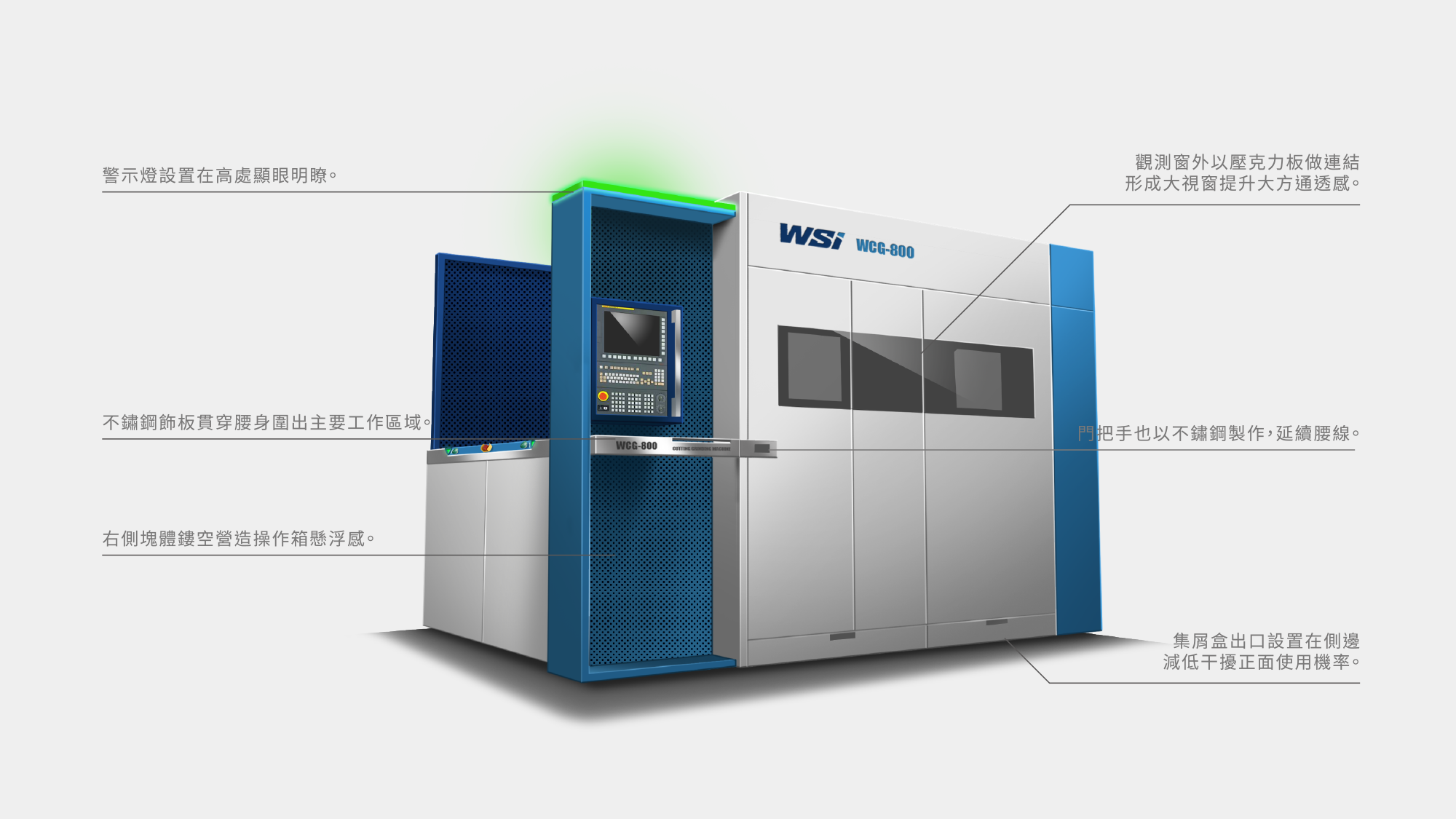

懸浮視覺與操作箱：透過機身右側塊體鏤空與網孔板設計，營造出控制介面的懸浮美感，配合高處警示燈配置，讓設備在廠房內具備極佳的遠距監控識別度。

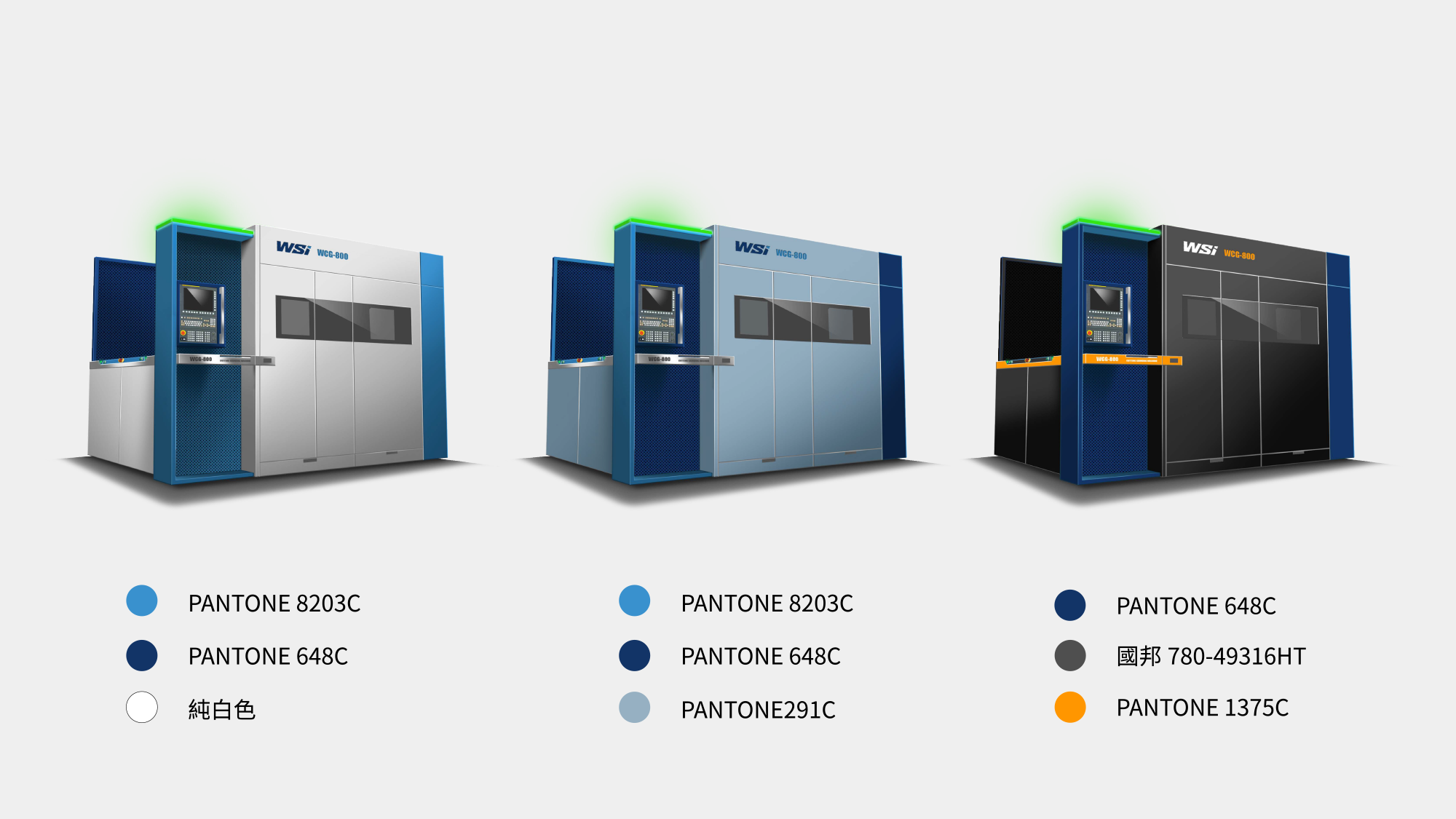

色彩計畫：運用不同明度藍色的堆疊交織，打破單一色塊的生硬感。透過藍色調與不鏽鋼冷冽質感的結合，模擬出建築般的層次感與通透視覺，大幅提升設備的附加價值。

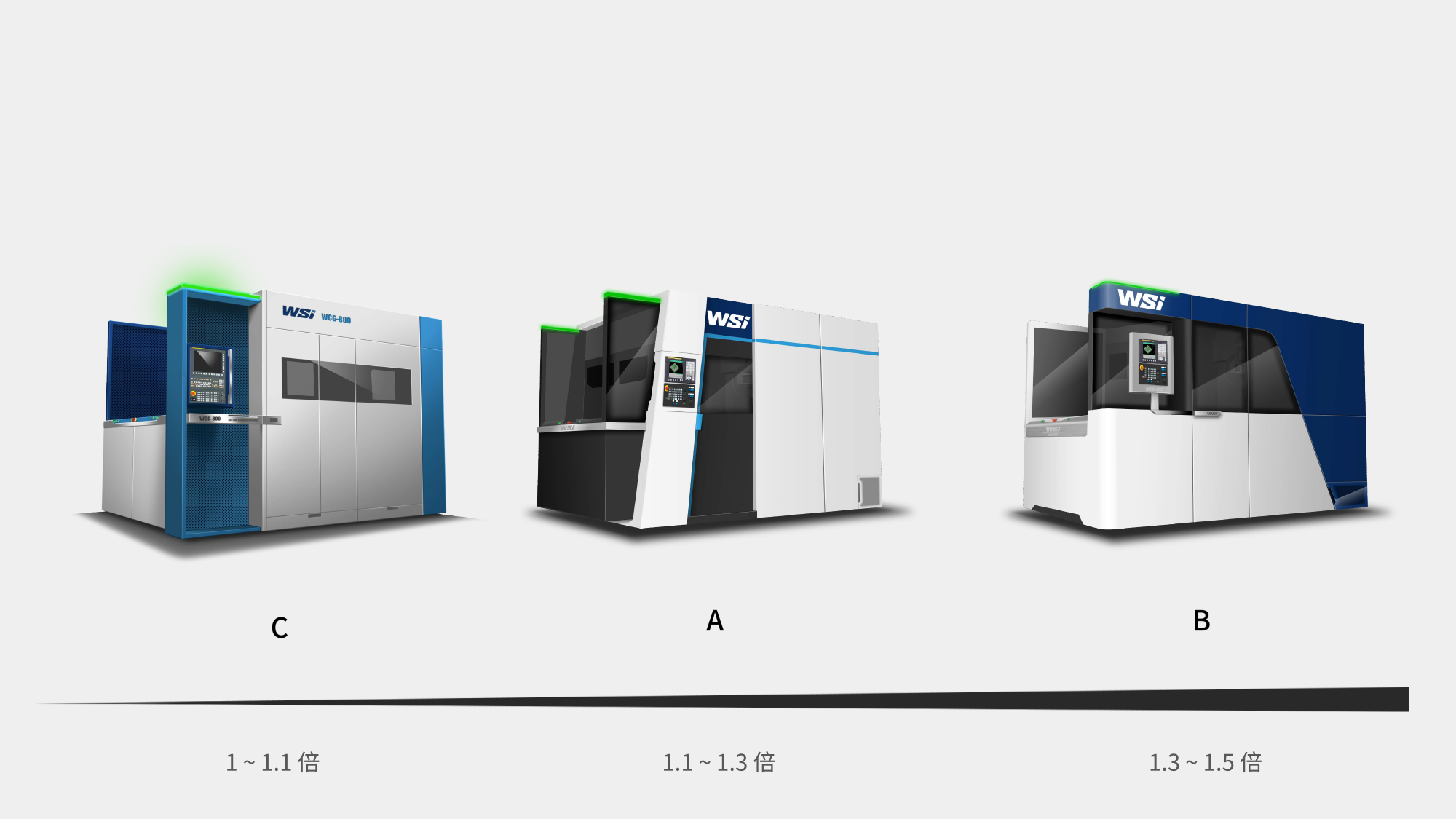

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【3D 精進：從實務生產經驗出發的機電整合驗證】

在確定以提案 A為開發核心後，形碩設計團隊進入嚴謹的 3D 建模與工程優化階段。透過 3D 模擬驗證操作箱的旋轉動線與防誤觸機制。我們不只強化了設備的視覺識別，更針對零組件防護、維修動線進行深度優化，確保設備在量產後能展現極高的穩定性與信賴感。





隱藏式視覺識別整合

將企業藍色色帶與板金分件線完美重疊，既強化了品牌識別，也巧妙隱藏工藝接縫，使外觀更顯大方俐落。



捨棄傳統突兀的警示燈，改採嵌入式燈條設計於擋板上方，不僅維持機身風格的一致性，更利於操作員從多角度快速觀測設備狀態。





人因工學與動態操作優化

特別設計操作箱可轉入機身內部的結構，解決人員在機台內進行機械手臂校點作業時的觀測需求。



於操作箱下方開發隱藏式翻斗門，提供手輪專屬收納空間，在維持機身視覺一致性的同時，確保操作工具隨手可得。





關鍵零組件防護與安全機制

利用板金段差將緊急停止鈕安置於不鏽鋼飾條下方，並透過顏色色差與按鍵排列優化，有效防止作業過程中的誤觸風險。



將監控螢幕嵌入擋板並增設防護把手，避免加工件或吊掛作業碰撞精密螢幕，延長設備使用壽命。

---

【專案後記：從生產實務到品牌標竿的板金美學進化】

透過本次專案，我們協助偉詳工業在滿足高強度加工需求的同時，跨越了傳統工具機外觀生硬的限制，成功建立起大方、穩定且具備高度信賴感的家族化設計標竿。

本次雖為初次合作，但雙方團隊磨合期短、溝通效率極高，展現了卓越的默契。特別感謝偉詳工業堅強的技術支援，使設計方案能與板金廠無縫對接，順利在期限內完成樣機開發。形碩期待日後與偉詳持續深度合作，進一步完善全系列產品的視覺規劃，共同開創更具競爭力的外銷市場。
