【設計目標：重構剛性美學與智慧人機的高效對位】

針對台灣瀧澤 LX-2500YL 臥式車床，形碩設計旨在將「簡潔大方」的視覺邏輯與「高精度加工」的技術核心深度整合。首要目標是透過「幾何切割」與「三主色計畫」，打破傳統機床的厚重感，建立品牌識別。

核心考量聚焦於解決實務操作中的人機衝突，我們重新定義懸臂操作箱的旋轉動線，確保在 1.3m 的加工長度下，支臂能滿足雙向操作且完全不擋上下料空間。

透過門板視窗的最大化可視化設計與精密板金工藝，我們力求在嚴苛的工業環境中，重塑一個安全、直覺且具備數位秩序的專業加工場域，賦予 LX-2500 兼具剛性韌性與精品高度的市場競爭力。

---

【視覺語彙演繹：簡潔大方的幾何秩序與懸臂動態美學】

面對大型切削設備對於「操作箱轉動彈性」與「高效率上下料動線」的嚴苛要求，形碩設計採取「簡潔大方」與「機能幾何化」作為設計核心。我們聚焦於解決懸臂支臂對作業空間的干涉，並透過白、灰、黑三主色的專業配色計畫，結合非滿版的幾何切割壓克力視窗，建立起足以對標國際一線大廠的視覺高度，展現 LX-2500 卓越的切削速度與加工精度。

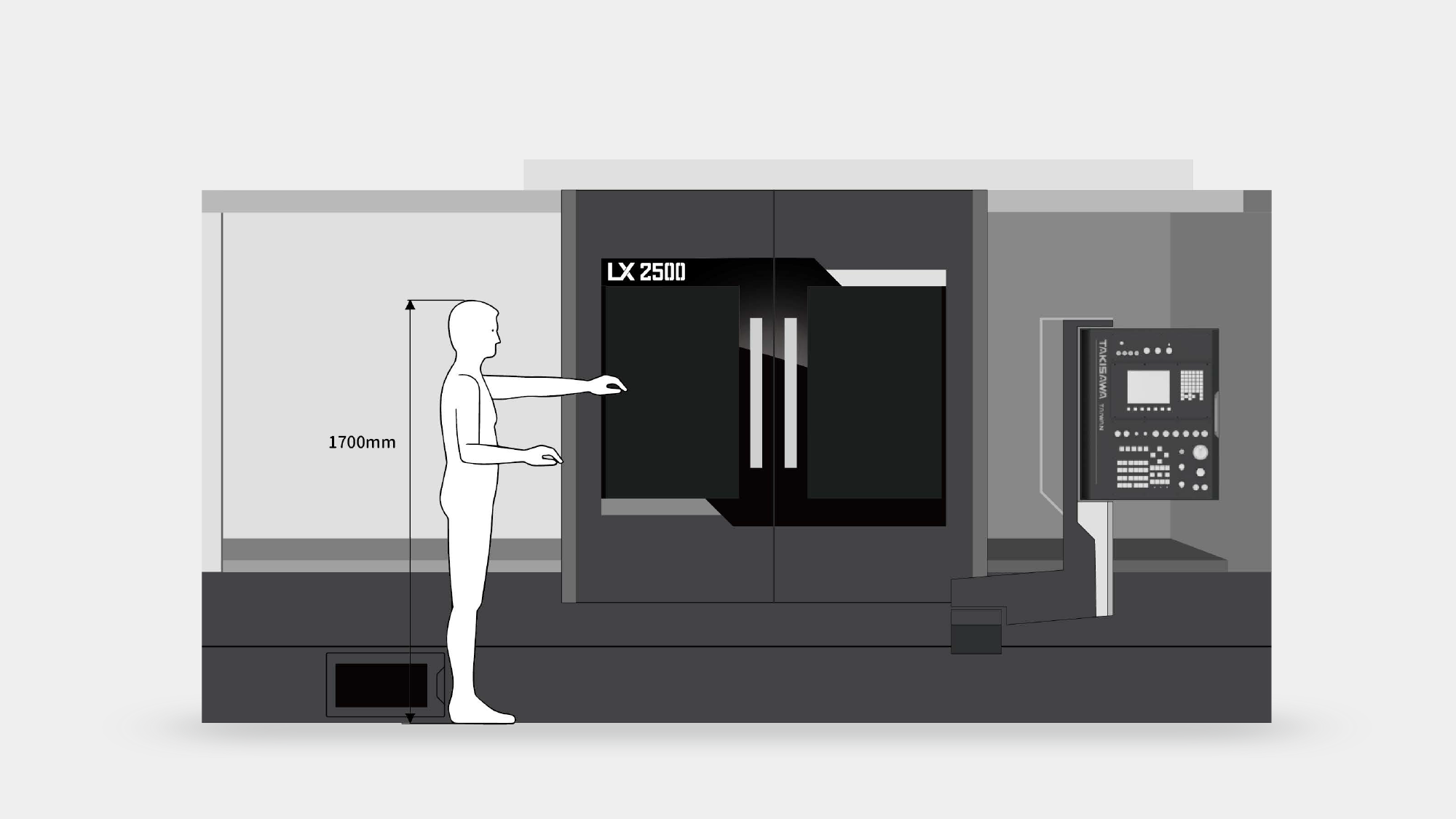

提案 A：精準可靠——導角一致性與視窗聯覺

採用一致性的「導角」作為設計主角，使板金立體元素與平面壓克力相輔相成，呈現出精密工業的可靠感。門板兩側的導角設計，在視覺上增加了立體層次。



懸臂量體輕量化：操作箱支臂進行分色拆件處理，白色部分延續機體導角，有效減低視覺上的量體感，且支臂配置確保不阻擋加工範圍的上下料動線。

額外配置不鏽鋼把手，提升使用者在旋轉操作箱時的施力便利性。



區塊整合視認性：藉由壓克力將兩扇窗戶相連成完整區塊，在保留最大可視範圍的同時，強化了視覺的舒適度與連貫性。

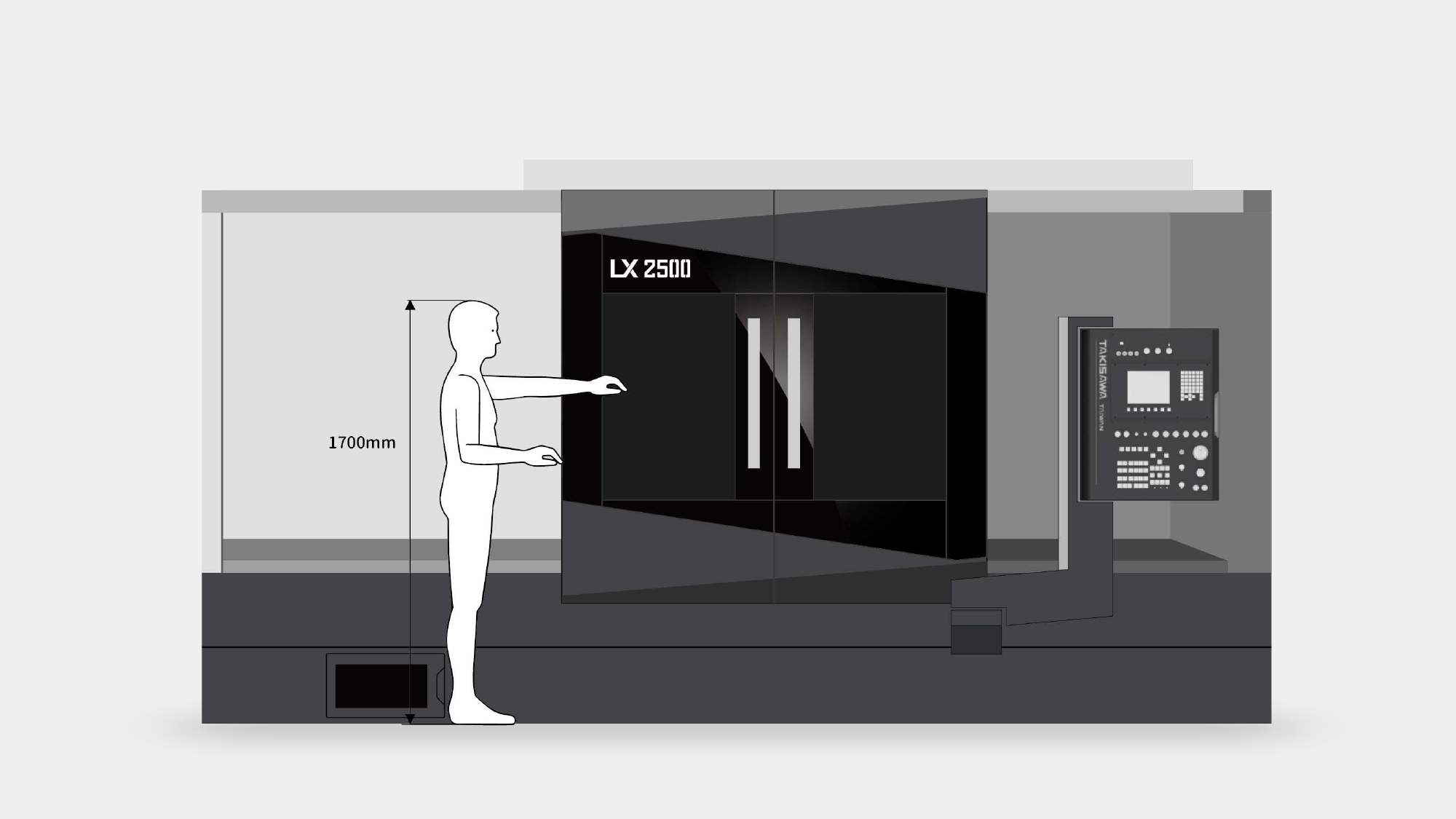

提案 B：切削動能——不對稱斜切與多層次元素

以強烈的斜切面搭配不對稱設計為主體，視覺化呈現機台的高速切削性能。門板左上方摺出的斜切面，為龐大的機身注入了速度感。



幾何多層次堆疊：視窗第一層由板金雷射切割幾何孔位，第二層疊加不規則壓克力飾板，呼應訪談中「避免滿版壓克力」的需求，呈現獨特的工藝風格。

右門多邊形壓克力與左側斜線造型達成視覺平衡，不鏽鋼把手亦採斜線造型，強化整體風格的一致性。



剛性與機能整合：操作箱支臂造型呼應機身斜切語彙，在削弱量體感的同時亦兼顧了結構強度。

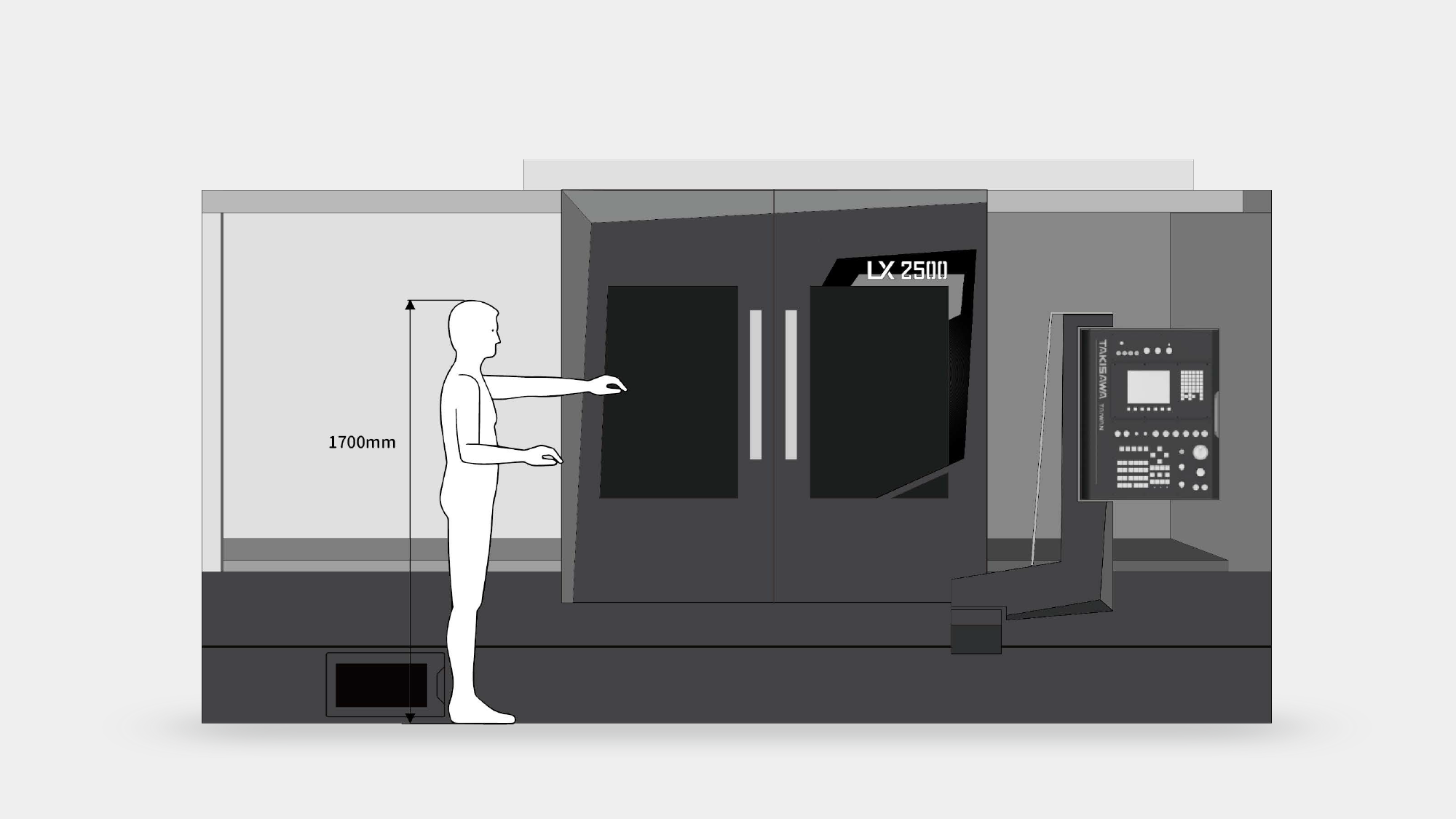

提案 C：核心視點——放射性線條與資訊凸顯

視覺重點集中於貫穿兩扇視窗的放射性線條，利用壓克力飾板造型與板金下方的摺線相互呼應，創造極具辨識度的動態流線感。



層次差異化：複數壓克力飾板組合而成的視窗，呈現出明顯的前後層次差異，增加機身的視覺深度。左上方型號飾板採獨立呈現方式，解決高低階機種外觀差異化的評估需求，使重要機種資訊一目了然。



操作舒適性：操作箱支臂側邊設計導角，減低使用者頻繁旋轉操作箱時的肢體碰撞不適感。

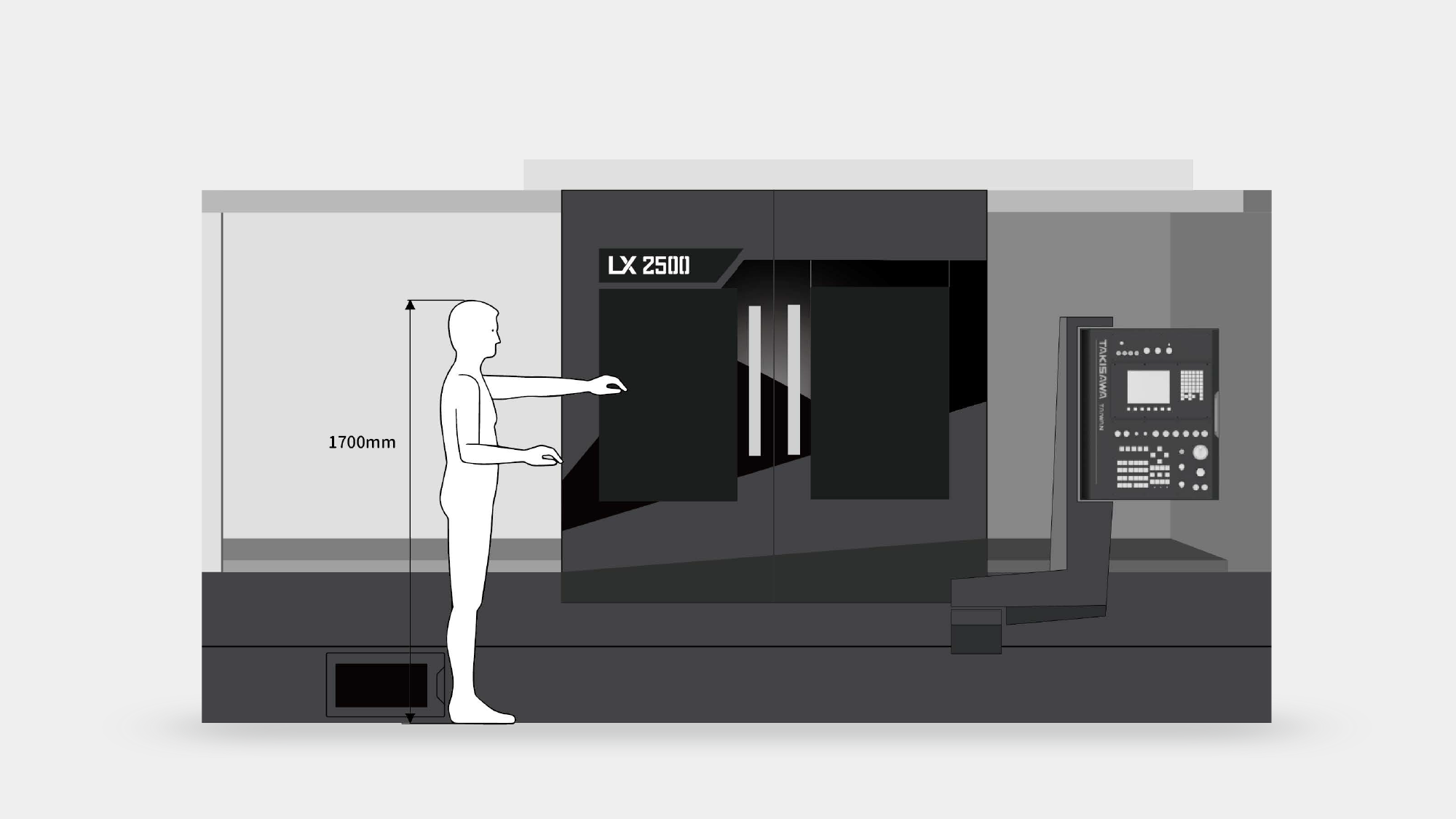

提案 D：俐落變化——幾何組合與高效生產

強調俐落的幾何形組合，門板金上的摺線層次與壓克力平面線條互相交織，在不大幅增加成本的前提下，營造出豐富的複數摺面效果。



視覺減重工程：板金僅需一摺即可搭配壓克力飾板產生的線條美感，成功打造出簡潔大方且具層次感的視覺體驗。



模組化效能：兩扇門使用完全相同的壓克力切割外型，大幅簡化生產工序與製作成本。



機能性裝飾細節：不鏽鋼長形取手整合於支臂分件中，正面雷雕 "Handle" 字樣提供明確功能引導，並在手部高頻率接觸區使用不鏽鋼材質提升耐用度。





色彩計畫

配色上依然維持台灣瀧澤的三大基本色 : 黑、白、灰，僅在操作箱的造型取手上選用了不鏽鋼材質，在細節處增添幾分質感。

---

【實務工程驗證：幾何剛性秩序與精密量產工藝】

在 3D 設計細節階段，我們聚焦於解決訪談紀錄中所提到的「操作箱支臂不可擋到上下料」之關鍵限制。透過將支臂調整為 50 度向上的幾何特徵，不僅強化了懸臂結構的承重剛性，更與門片壓克力切角達成視覺平行，建立起一致的家族語彙。針對量產準備，我們優化了不鏽鋼取手的半嵌入工法與警示燈的固定高點，確保設備在維持頂尖切削效能的同時，具備極高的工藝精緻度與操作安全性。





識別強化與視覺精密工藝

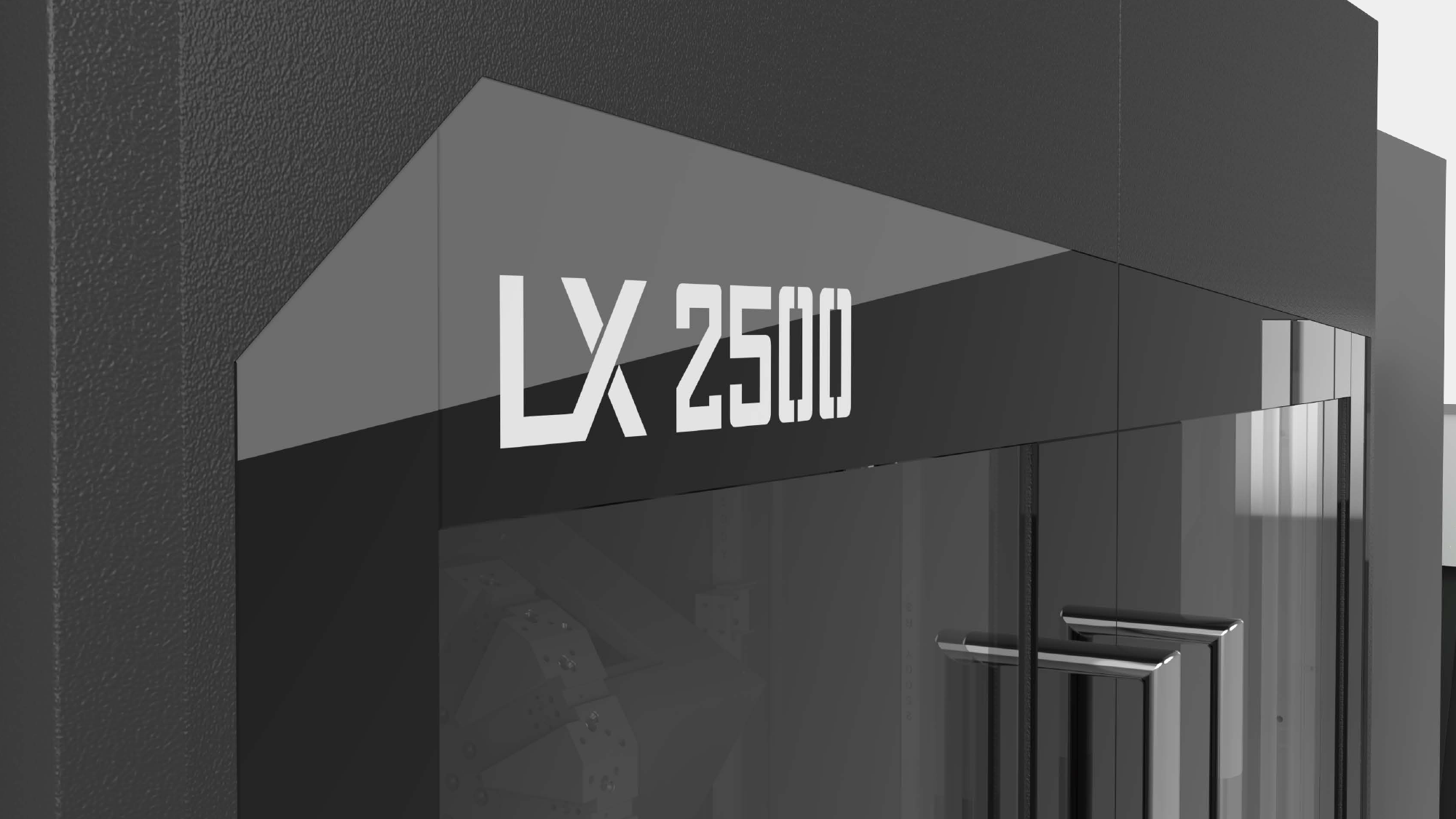

幾何層次印刷：利用壓克力本身的斜切角搭配客製印刷，呈現出多幾何面的立體感，強化視覺層次。在 LOGO 下方新增灰色印刷，藉此加強與瀧澤其他系列機種的關聯性與品牌識別度。



縫隙精緻度控管：壓克力採嵌入式設計，使其與板金外側切齊，並在周圍保留 1mm 導角，強化細節精緻度。





人機互動與量產效能整合

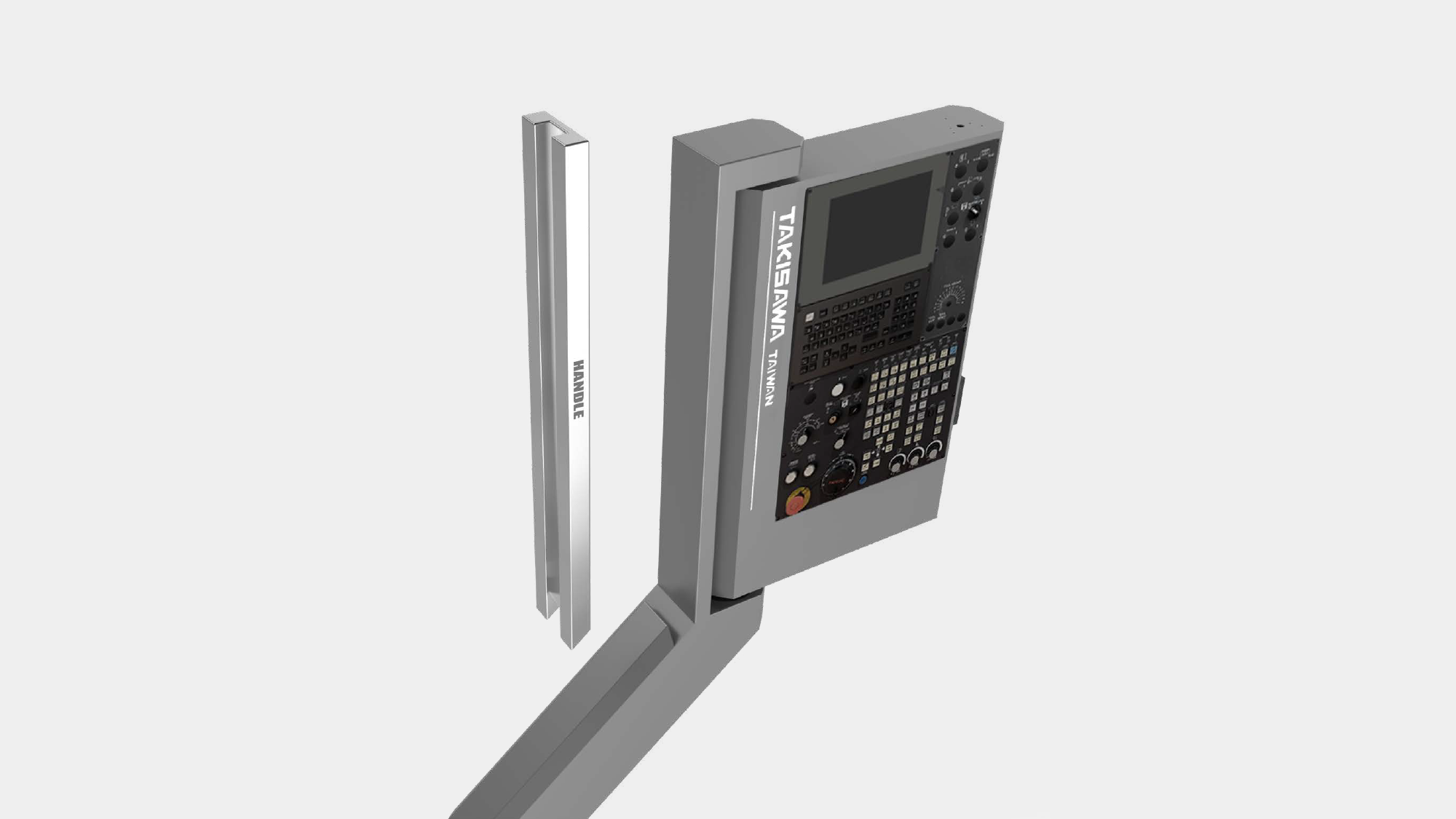

雙向操作取手配置：操作箱左側配置半嵌入式不鏽鋼取手，搭配右側取手方便使用者左右旋轉；表面採雷雕「Handle」字樣提供明確功能指引。

預計以支臂特定面作為主要鎖固位置，優化組裝程序並提升結構強度。



支臂結構強化：將操作箱支臂調整為 50 度向上，不僅作為機身特徵的一部分，更有效提升懸臂穩定性並確保加工動線順暢。



安全性導角設計：門板金兩側新增導角處理，大幅提升作業人員操作時的安全性。

---

【專案後記：定義工具機的洗鍊秩序與國際競爭力】

在台灣瀧澤 LX-2500 臥式車床專案中，形碩設計成功將「簡潔大方」的風格定位，轉化為對標國際大廠的精密美學。我們不僅解決了懸臂操作箱支臂在加工過程中不可擋到上下料的實務考驗，確保其完全不干涉 1.3m 的加工動線，更在 3D 深化階段透過角度優化與細節微調，建立了兼具結構穩定與品牌識別度的視覺特徵。

從提升作業安全的門板導角設計，到強化家族系列感的幾何切割視窗，每一處優化皆展現了對重型設備實務環境的深刻洞察。LX-2500 的誕生，不只是外觀的蛻變，更是對精密車削製程的感官賦能，助力品牌在高端工具機市場中，樹立起專業感與科技質感兼具的智慧製造標竿。

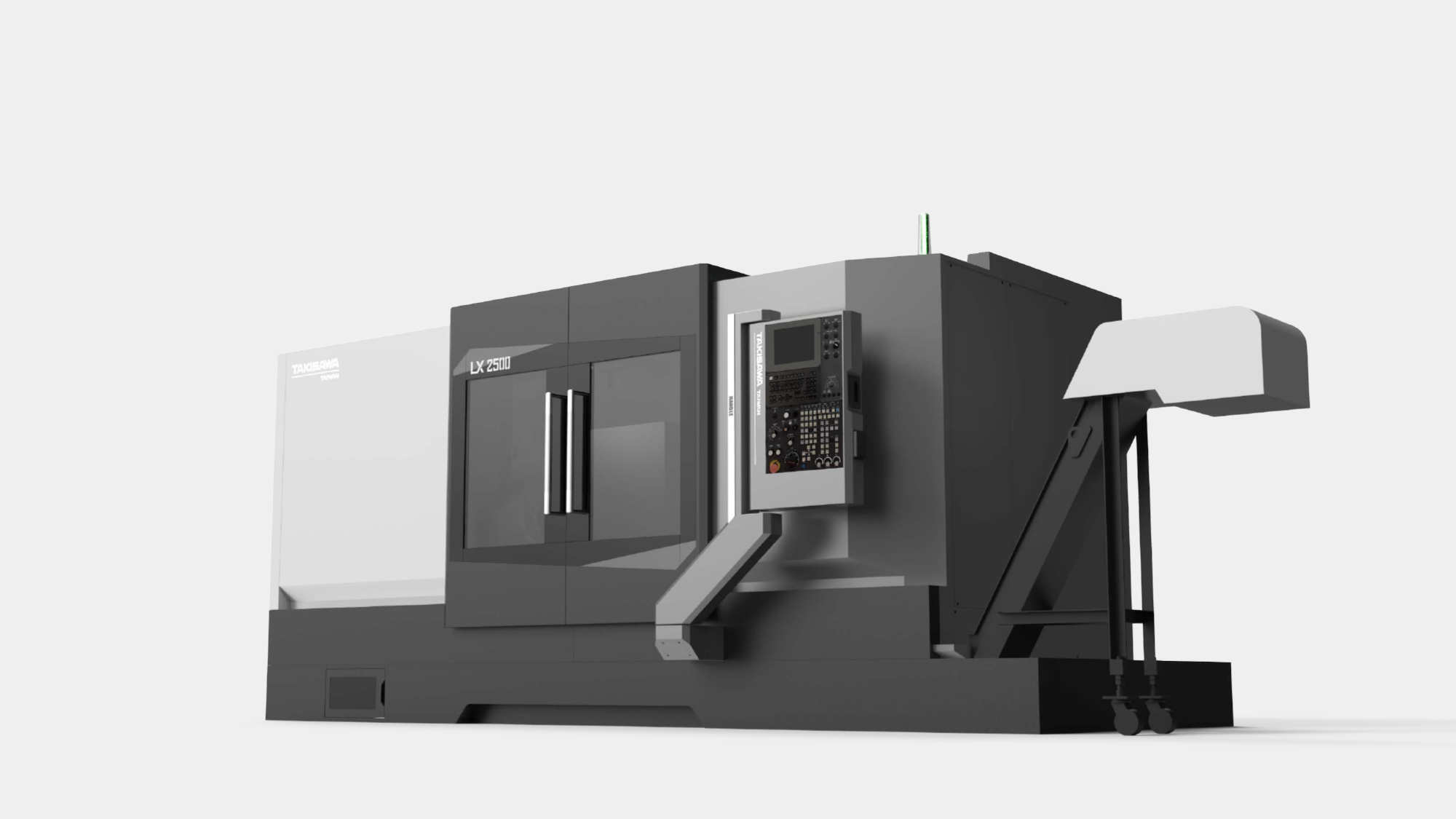

_{・設計前 / 臥式車床}

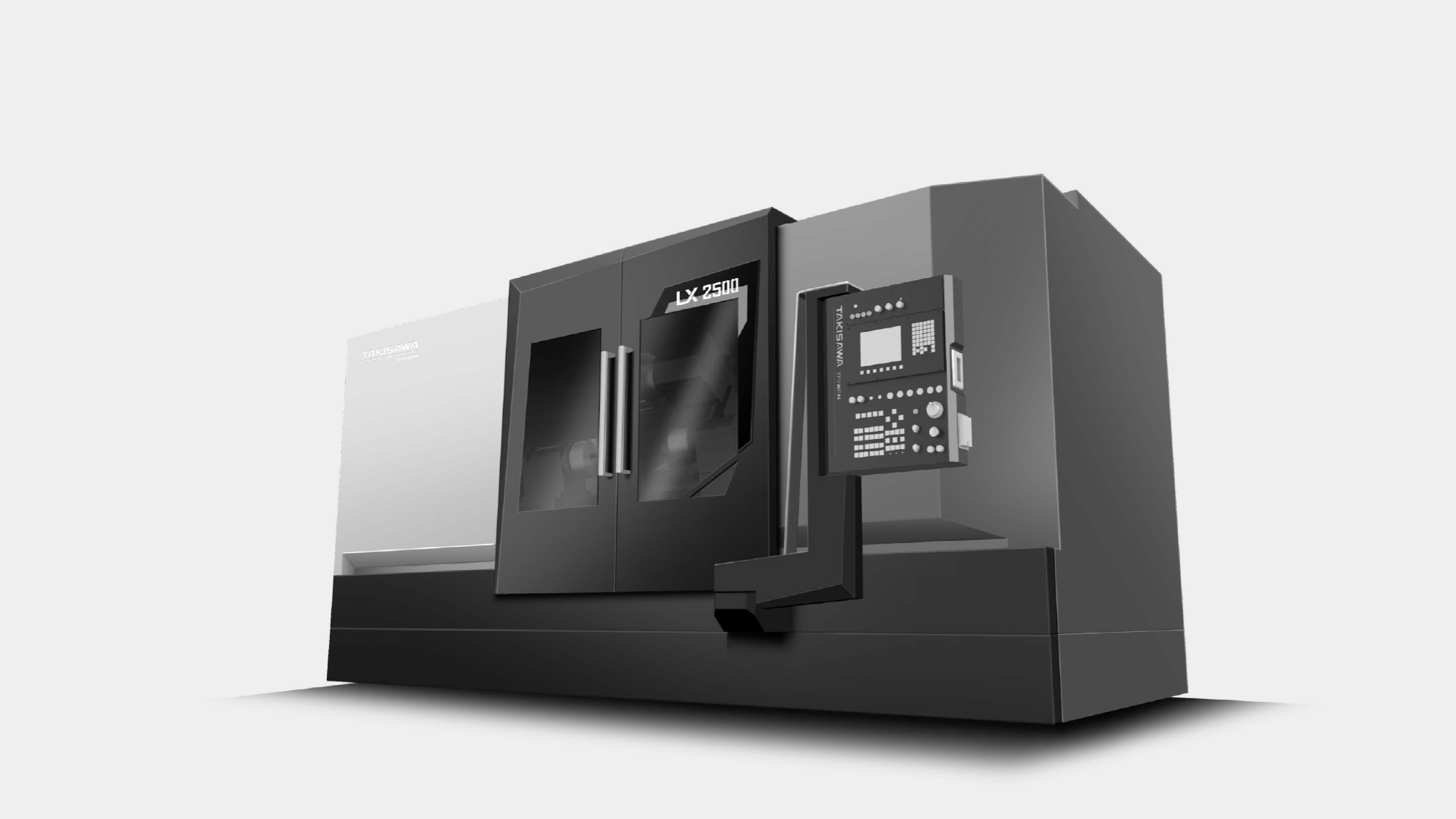

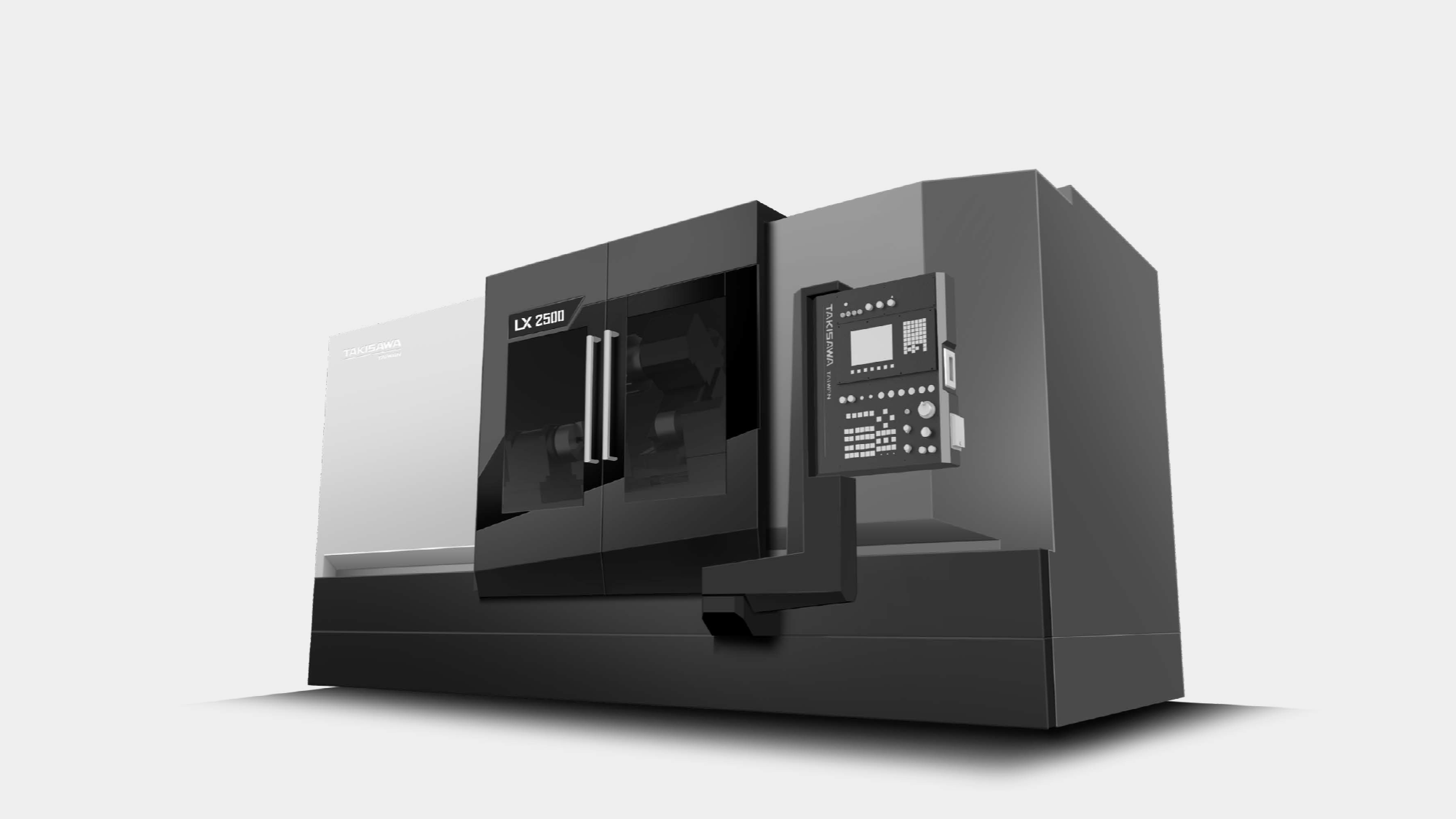

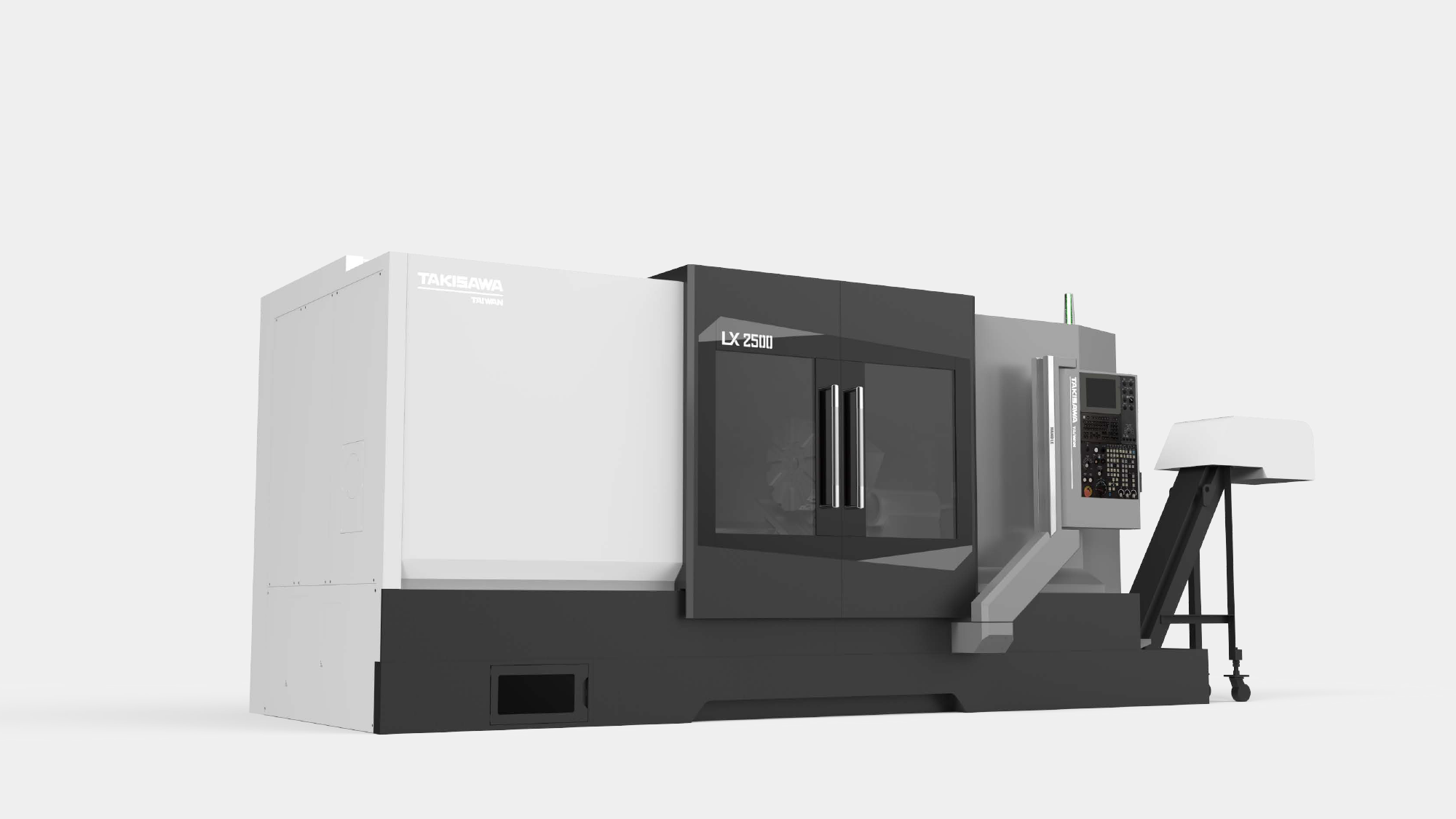

_{・設計後 / 臥式車床}
