【設計核心目標：定義極致同心度的工藝幾何】

鉅陞精機 D1 以其卓越的同心度與穩定性在內圓磨削領域領先。在本次工業設計任務中，形碩團隊致力於解決傳統磨床視覺過於繁瑣、結構感過重的問題。我們透過「簡化（Simplicity）」與「俐落（Sharpness）」的板金配置，將操作視角導向加工核心，並利用紅白黑的經典配色方案，展現 D1 作為高效率、高性能設備的專業自信。這不僅是機台的換裝，更是向全球市場宣示鉅陞精機在精密研磨領域的「誠信與責任」。

---

【視覺語彙演繹：精密研磨的純粹幾何與人因介面整合】

針對鉅陞精機 D1 CNC 內圓磨床，形碩設計聚焦於「高同心度」與「極致穩定」的產品特質。面對 Fritz Studer 等國際頂尖對手，我們在設計上試圖打破傳統磨床笨重的視覺枷鎖，透過「銳利線條」與「人因結構」的結合，將鉅陞精機「誠信、精實」的企業文化轉化為可感的工藝美學。本階段三款提案，分別從「速度感切削」、「一體化塊體」與「流線型互動」出發，定義精密研磨設備的新基準。





提案 A：俐落多面體語彙——速度感與立體切削的融合

運用強烈的速度感線條帶出「多折面」造型風格，透過斜切面的交織營造視覺張力。此設計語彙旨在打破內圓磨床傳統的平面感，賦予 D1 一種高性能且「有型」的專業姿態。



高效能視覺飾板：工作區視窗採用壓克力飾板輔以漸層線條點綴，透過細節處的視覺動能，強化機種的高效率加工感受。



Z 字型人因操作箱：操作箱側面結合特殊的 Z 字型切割設計，不僅在視覺上與機身呼應，更為操作者創造出符合手部抓握邏輯的舒適空間，讓轉動定位更為輕鬆省力。





提案 B：一體化整合語彙——大器穩重的信賴堡壘

大膽打破傳統磨床「左、中、右」分開的佈局，將機身全域整合為一體化視覺。運用大面積的塊體切割展現極佳的穩重感，並搭配鋒利的轉折線條，建立起強大的品牌信賴度。



連貫性視覺特徵：工作區飾板線條與機身左側飾條精準呼應，建立強烈的視覺記憶點。



嵌入式智慧燈號：將三色燈直接崁入機身結構中，不僅提升整體視覺的流暢度與科技感，也保護燈具免於環境干擾，展現簡約俐落的智慧化細節。





提案 C：流線型互動語彙——重心穩定的操作引導

透過塊體組合營造機體的厚實穩重，重點聚焦於「操作者與機台左側按鈕」的互動關係。採用流線型線條規劃控制區域，透過造型引導視覺與手部動線，強化操作過程中的精密感。



安全扶手與淺槽設計：在操作按鈕區巧妙配置淺槽與扶手結構，輔助操作者在長時間作業中保持重心穩定，避免操作疲勞。



側掀人因握持：操作箱外型考量側掀時的物理路徑，預留專屬手部握持空間；工作區域把手則與流線視覺特徵結合，讓開關拉門的動作與機身語彙達成高度的一致性。





提案 D：斜線動能語彙——品牌語彙與幾何張力的融合

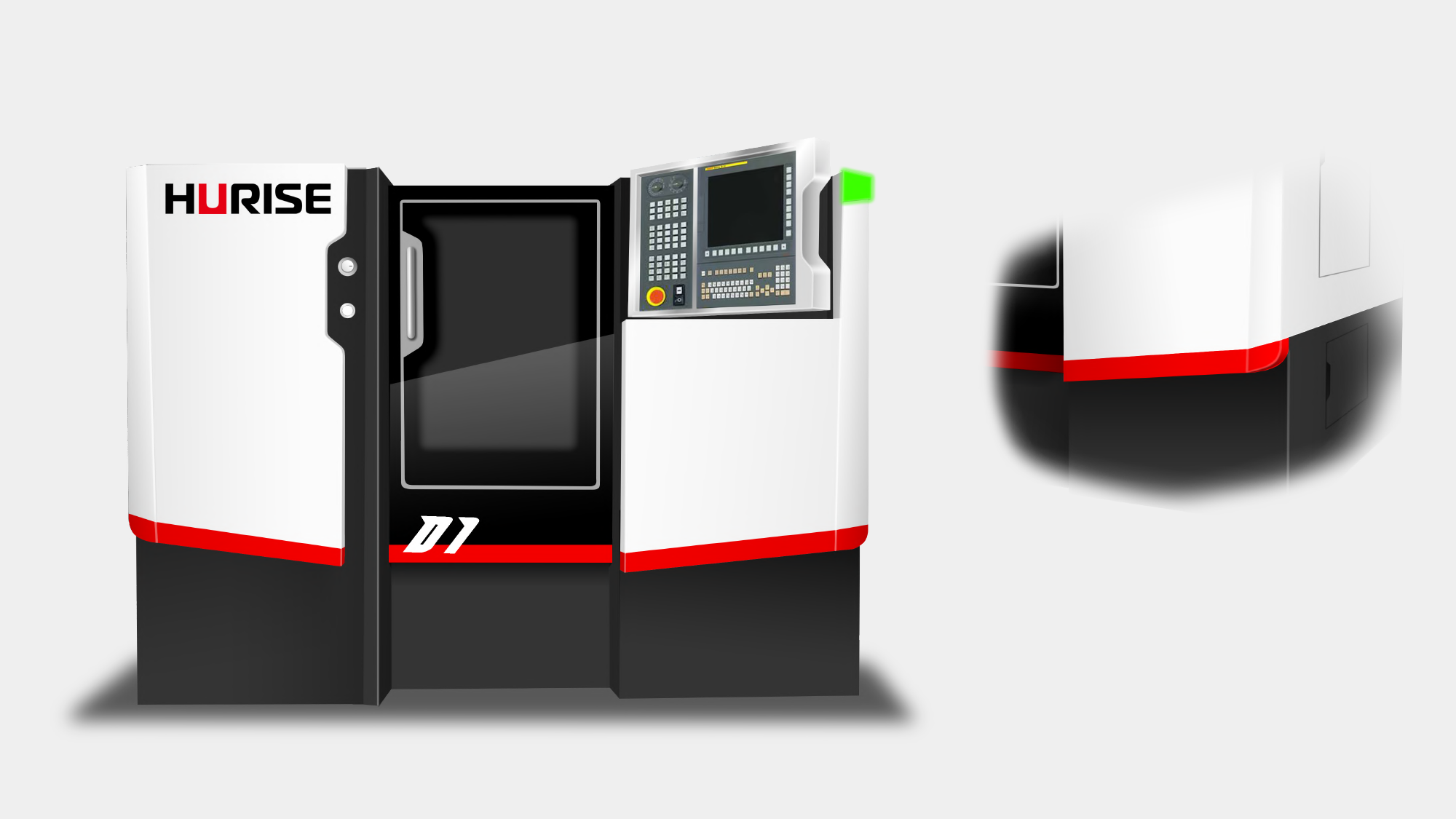

大膽將「斜線」元素融入方正的機身，並於兩側採用不對稱斜角切割，視覺化地強化了磨床在高轉速下穩固、可靠的意象。機身腰線處，以一條鮮明的紅色飾板貫穿整體，飾板兩端特別採圓角處理，巧妙與品牌 Logo 中的「U」字造型呼應，使設備展現出靈活且具一致性的家族語彙。



嵌入式智慧監控：延續智慧化趨勢，採用崁入式三色燈設計，將狀態顯示整合於機身轉折處，維持外觀的簡約俐落，同時提供清晰的加工狀態回饋。





提案 E：不對稱包覆語彙——人因空間與安全支撐的實踐

以「不對稱斜面」為核心特徵，將斜角精密配置於工作區域兩側，視覺上產生向內匯聚的效果，實則為操作者騰挪出更寬敞的雙手作業區域。此設計特意優化了左側旋鈕的使用空間，大幅降低操作時的視覺與心理壓迫感。



雙層斜面與隱藏扶手：機身左側採獨特的「兩層斜面」設計，利用層次間產生的物理間隙作為天然扶手。此細節讓操作者在專注於微調旋鈕時，能有穩定的支撐點，確保重心穩定，進而提升精密研磨的作業品質。





色彩計畫

這次鉅陞希望能跳脫以往大眾色，以較少見的藍綠配色作主色，來為新 D1 磨床帶來新的視覺焦點。

---

【3D 實務工程轉化：人因支撐與多維監控的結構實踐】

在客戶選定以「不對稱斜面」與「功能性間隙」為核心的提案 E 後，形碩團隊進入 3D 詳細設計階段。針對 CNC 內圓磨床高精度的作業環境，我們將草圖中的設計語彙轉化為具備「高維護效率」與「強大識別度」的實體結構，確保 D1 在極致研磨的過程中，展現精準、可靠的品牌性格。





智慧化監控與靈活操控系統

全維度嵌入式警示燈：在 3D 深化中，我們於操作箱頂部整合了 6mm 壓克力嵌入式警示燈。此設計精密嵌於箱體上方，確保操作者無論身處機台的前方、上方或後方，皆能 360 度掌握加工狀態。結合操作箱可翻轉結構，滿足不同角度的操作視野，極大化人機互動的靈活度。



模組化操控介面：機身左上角的旋鈕與搖桿採取共用底座設計。此高度整合的結構允許兩者相互替換，不僅維持了外型的一致性，更提升了生產端的備料效率與操作者的客製化彈性。



人因工程下的穩定支撐與佈局

間隙扶手與氣壓源整合：機身左側延續兩層斜面設計，利用物理間隙打造隱藏式扶手，提供操作旋鈕時的重心支撐。同時，在左側左上角預留專屬空間，將三點組合與氣壓源收納於此，使外部管線配置更有序，減少視覺干擾。



寬幅減壓工作區：不對稱斜面有效縮減了視窗兩側的視覺厚度，大幅緩解操作者長時間近距離監控研磨時的心理壓迫感。





高效維修與空間管理優化

頂部快拆維修系統：針對吊掛主軸頭的高難度維護需求，於機身頂部左側規劃了快拆式維修門。透過無工具快拆設計，維修人員能迅速開放吊裝路徑，大幅優化檢修動線。



對開式空間管理：機身右側改採對開式維修門設計。相較於單開大門，對開結構顯著減少了開啟後的占地面積，在坪效珍貴的自動化產線中更具競爭力。



L 型飾板美化工程：於機身右側下方增設 L 型飾板，將原本零散的注油機空間進行整合包覆。此設計使機身側邊呈現乾淨俐落的幾何感，同時具備防護油漬噴濺的實務機能。

---

【專案後記：定義精密研磨的高階視覺標準】

鉅陞精機 D1 的設計重塑，是「精密技術」與「人因工程」深度對話的成果。從「全維度監控燈條」到「快拆式頂部維修門」，形碩設計協助鉅陞精機在競爭激烈的高階磨床市場中，建立起具備國際化格局的設計高度。

這部設備成功擺脫了傳統工具機的笨重，透過黑、白、灰與紅色的精準配比，以及 LED 燈光的智慧應用，展現出「精實、責任、創新」的企業文化。D1 不再僅是一部磨床，它是鉅陞精機追求極致研磨工藝的視覺宣言，在面對 Fritz Studer 等頂尖對手時，以最具競爭力的專業美學，贏得市場的信任。

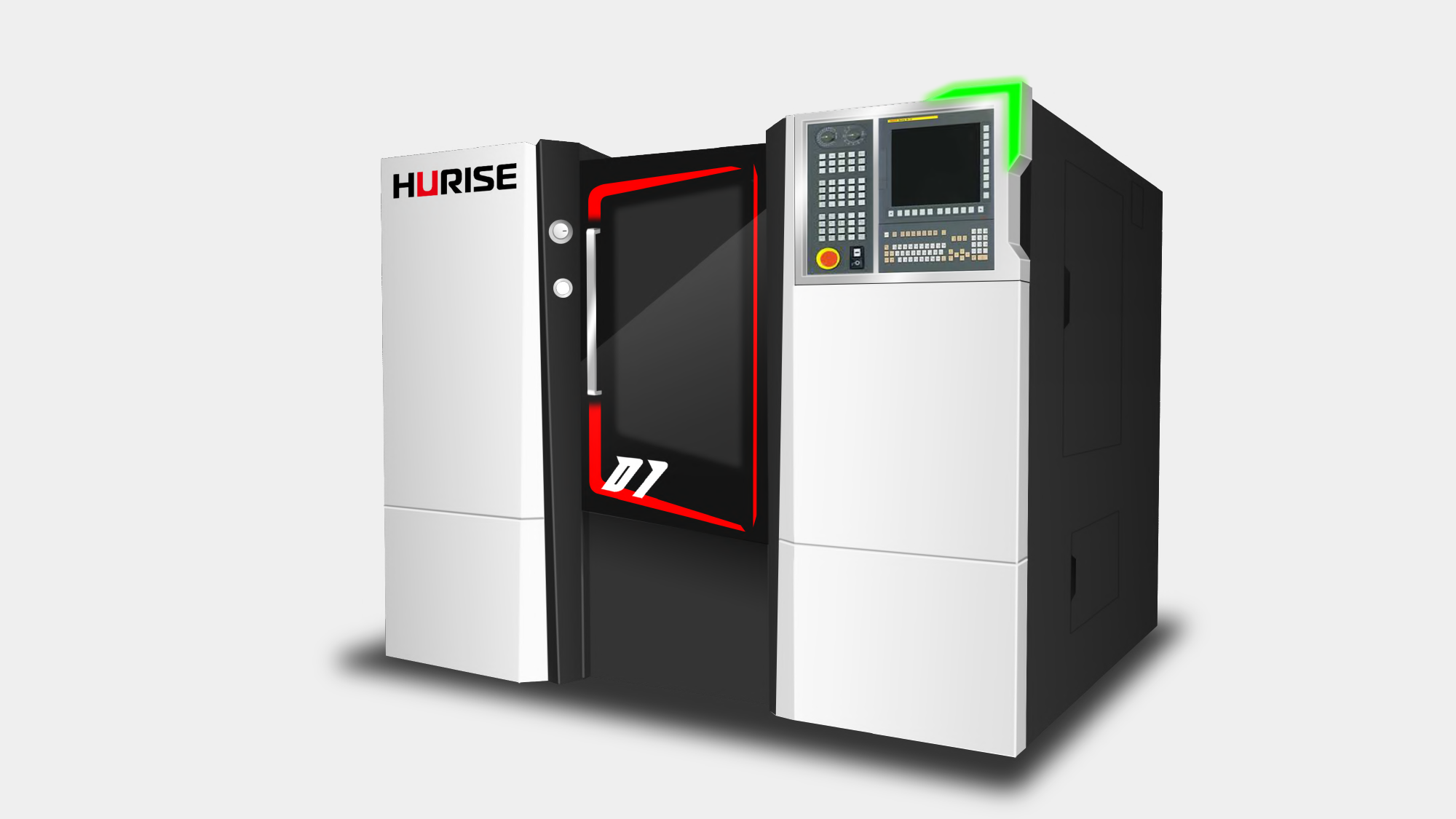

_{・設計前/ D1 內外圓磨床}

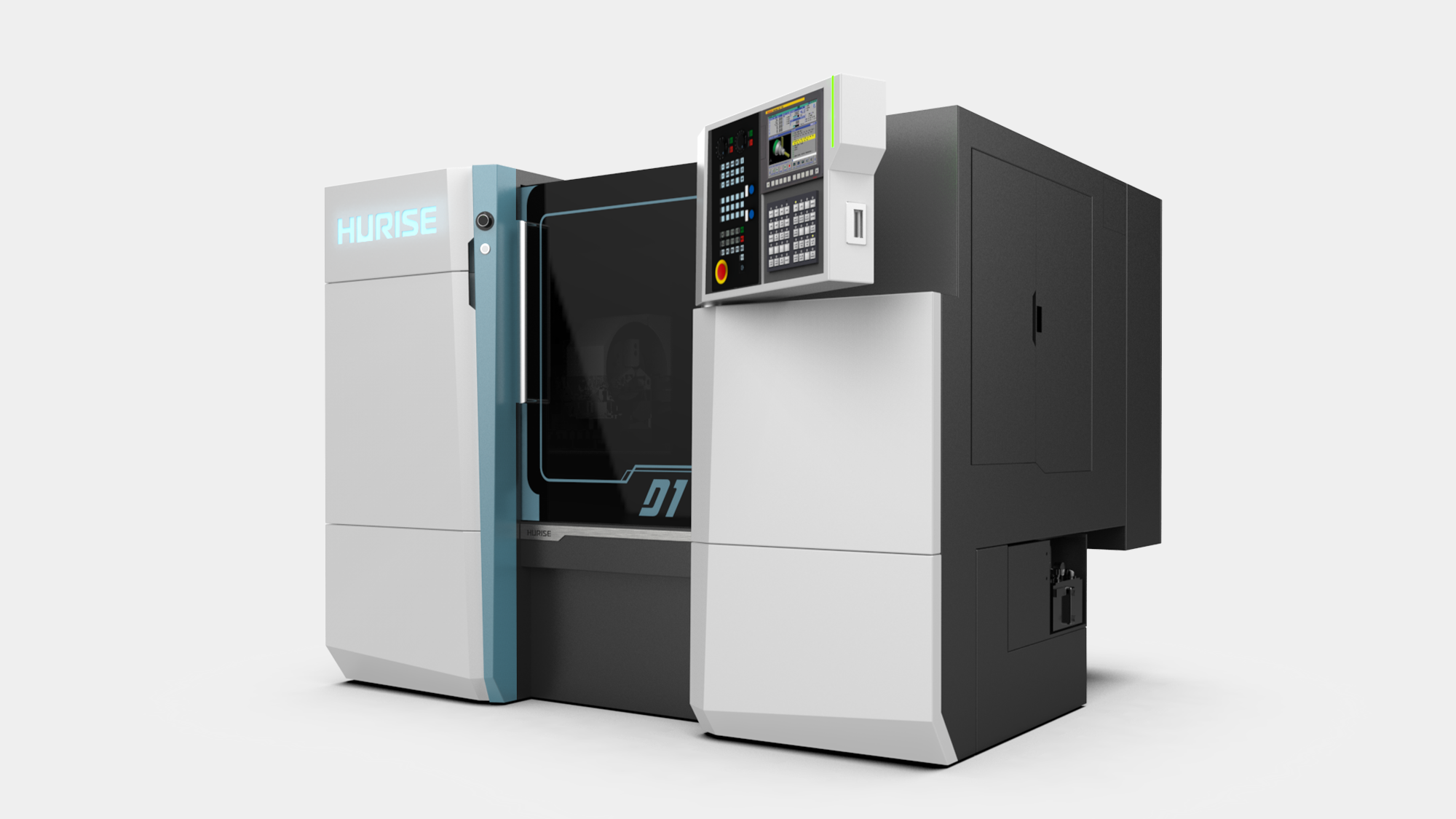

_{・設計後 / D1 內外圓磨床}
