【設計背景：高階真空鍍膜設備的視覺整頓】

大永真空作為全球真空鍍膜技術領導者，其 DYHC 1000DLC 設備在板金開發上面臨極高的整合挑戰。形碩設計的核心任務在於精準承襲 PVD 系列的品牌視覺基因，並透過硬核板金工程解決腔體主門與多扇操作小門間的機構干涉，確保複合式門蓋在局部操作與整扇開啟時動線順暢。同時，我們利用板金分割邏輯收納大量外部組件，有效抑制視覺雜亂並隱藏接縫，在高難度結構中實現極簡俐落的專業外觀。

---

【視覺語彙演繹：精密工業的幾何重組與塊體系統化計畫】

在 DYHC 1000DLC 的研發過程中，形碩設計的核心策略在於「收納與延續」。我們針對腔體門上多扇小門與整體大門的複合關係，透過板金分割邏輯與家族化特徵（如圓柱面、藍色圓框、一體化滑軌）進行整合，有效抑制複雜線條產生的視覺雜亂。

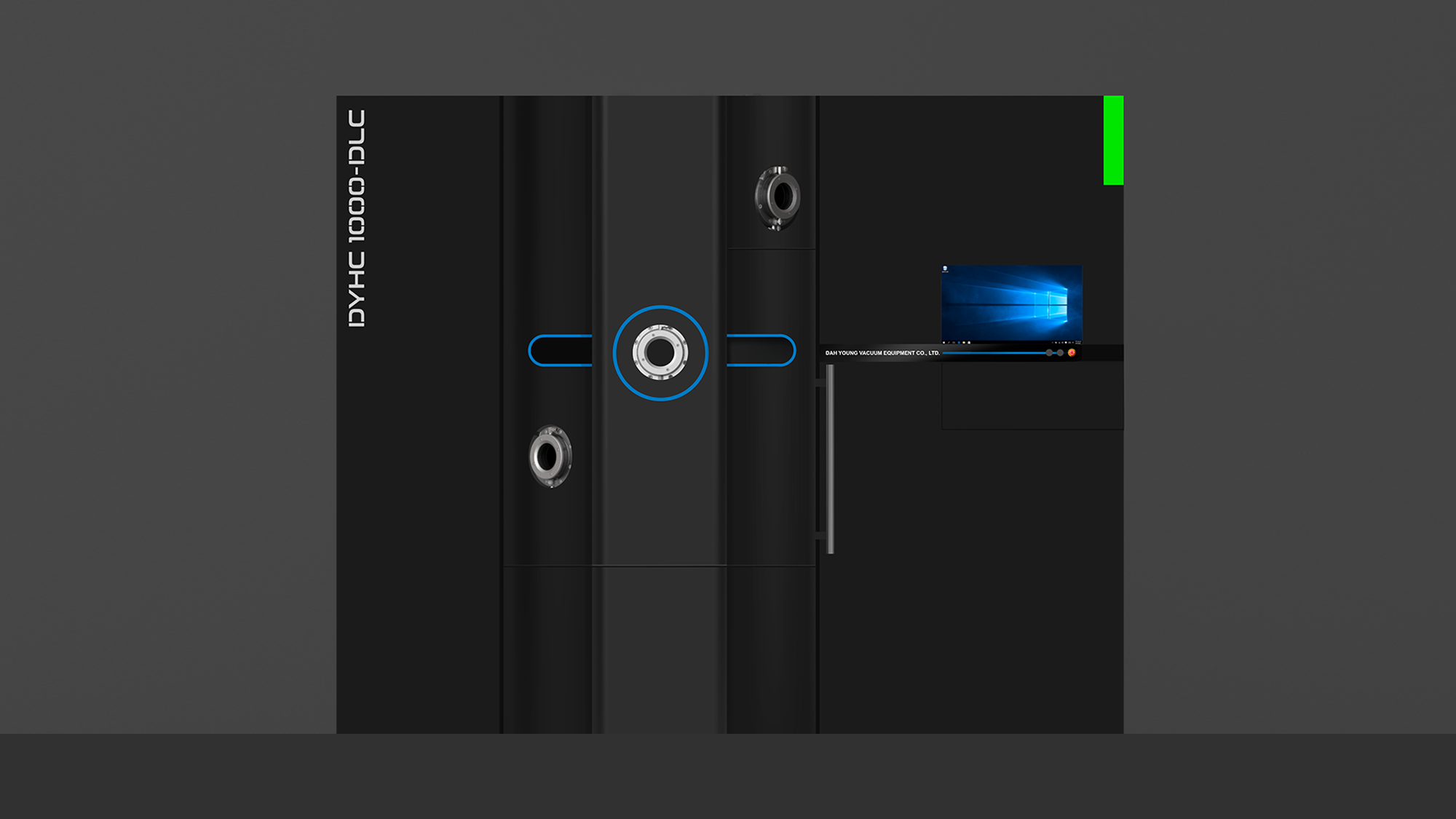

提案 A：一體式軌道整合 —— 滑門機構與動線優化

設計理念： 承襲 DYHC-1200 的圓柱面元素，重點在於將靶材外蓋轉化為一體式的「滑門設計」。

沿用包含 DYHC-1200 型號字體、警示燈，讓大永真空的系列機具更具辨識度。

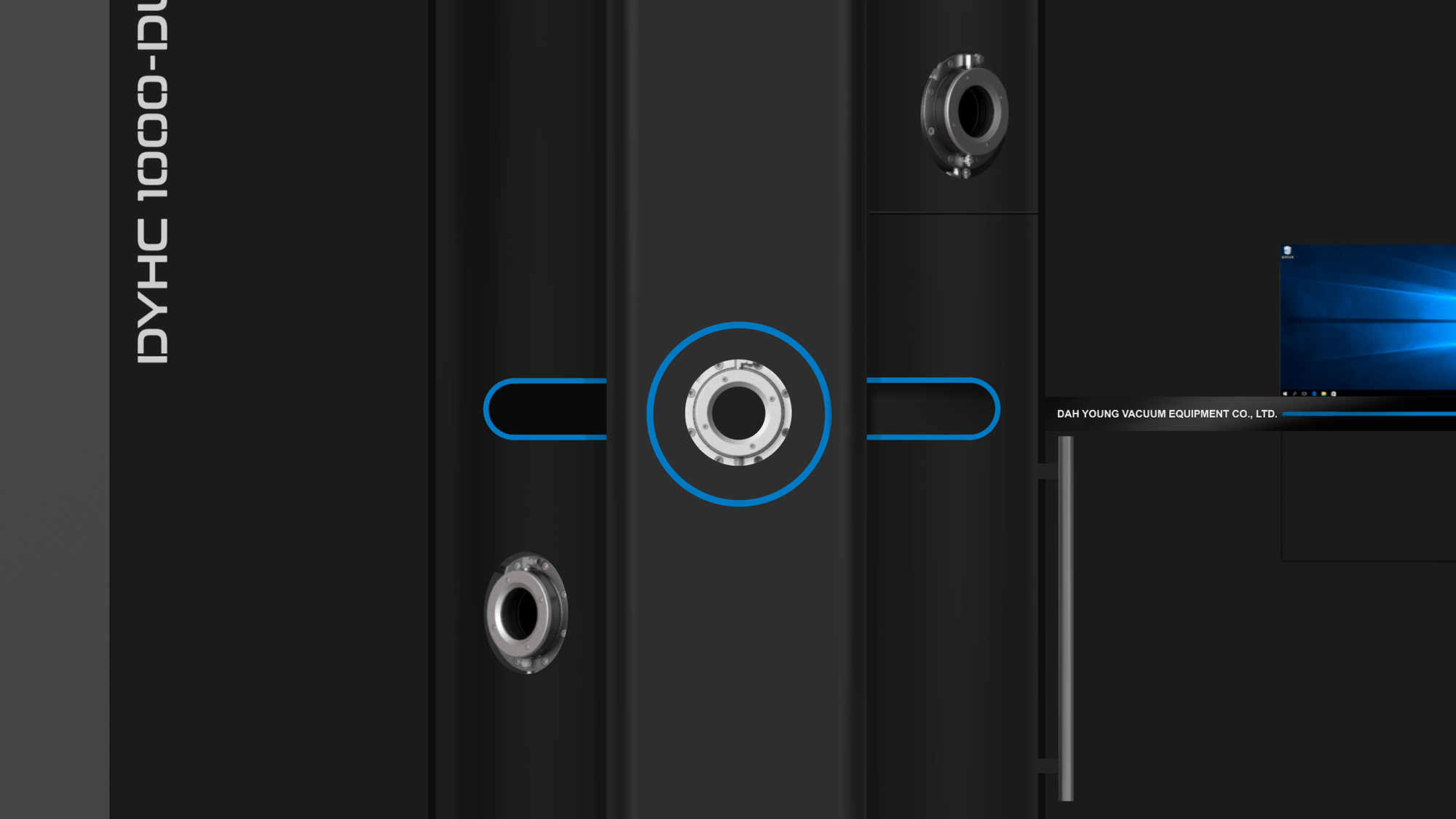

正面視覺重點

藍色圓框線為正面視覺重點，同時也有強調中間觀測窗的作用。

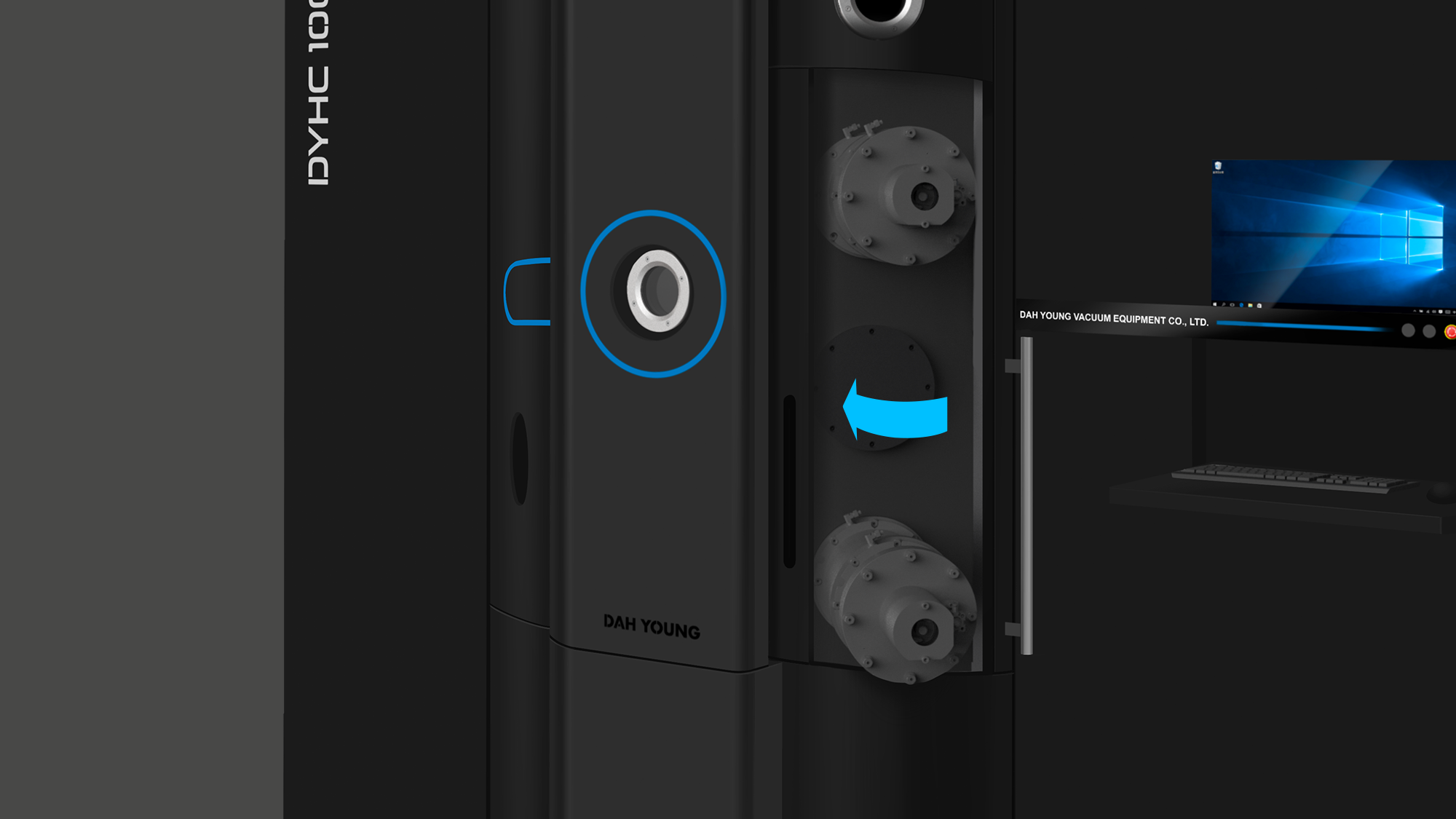

凹槽為滑門把手，向左滑開門

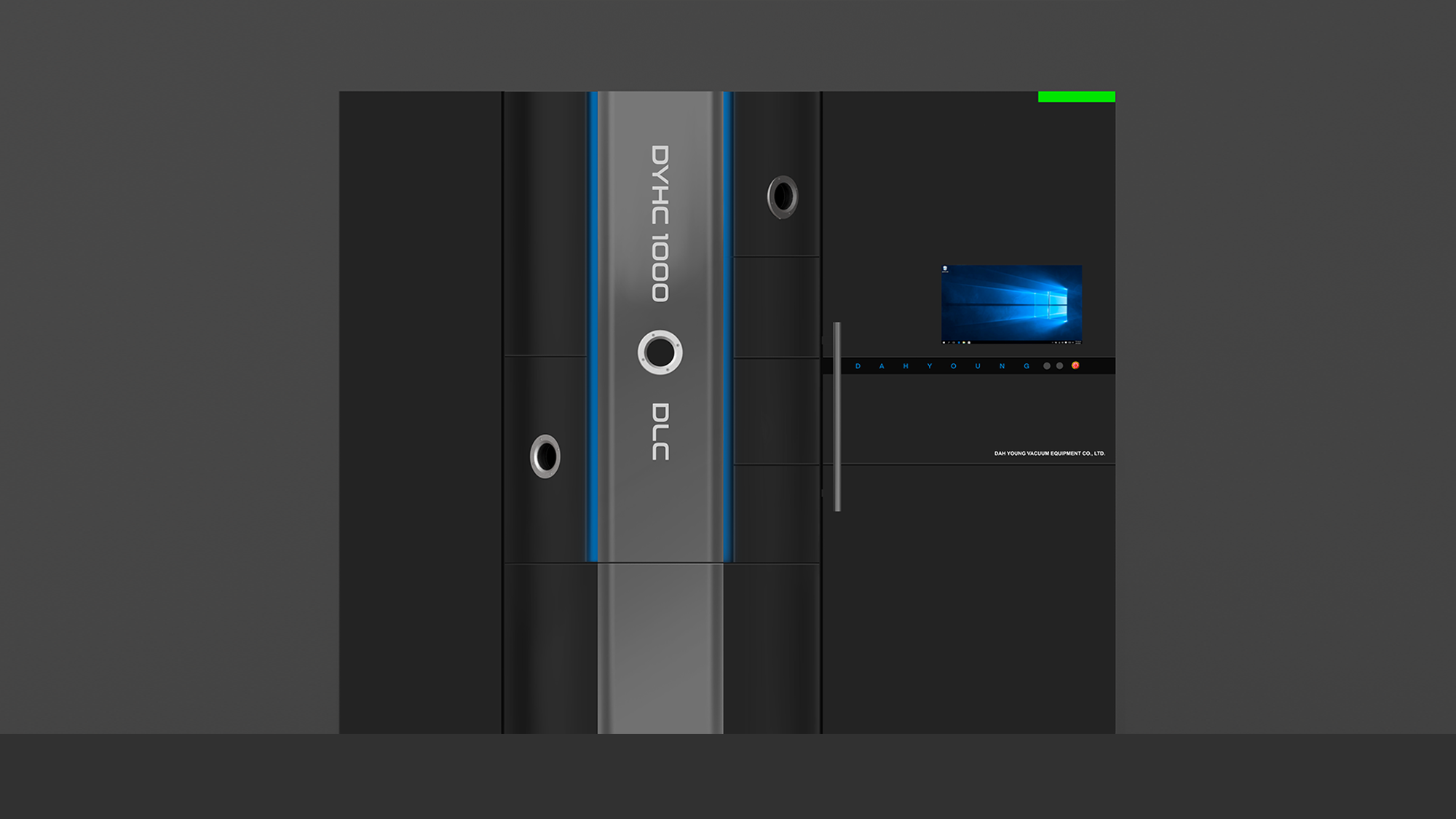

提案 B：機能分割 —— 色彩導引與操作區劃分

機能解方： 將「整扇大門」與「操作小門」區分為深淺兩色。操作者可透過色彩對比直覺判斷門蓋功能，並將散熱沖孔格柵整合於深色區塊，降低工業組件的視覺突兀感。

兩側規劃LED 燈條，運轉時會亮起，創造正面造型的獨特性。

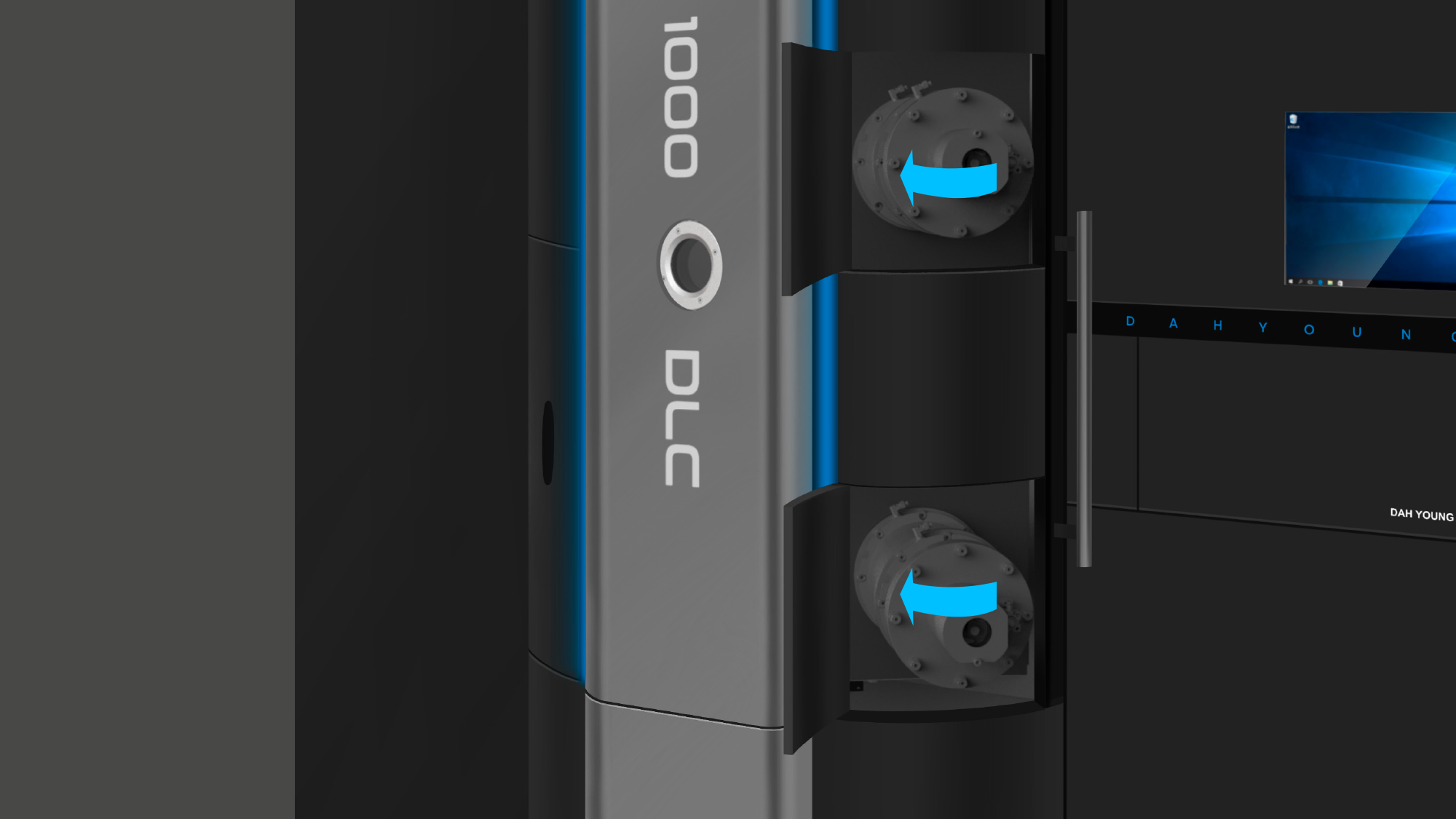

兩側靶材門

各靶材門可單一做開啟，提升操作便利性。

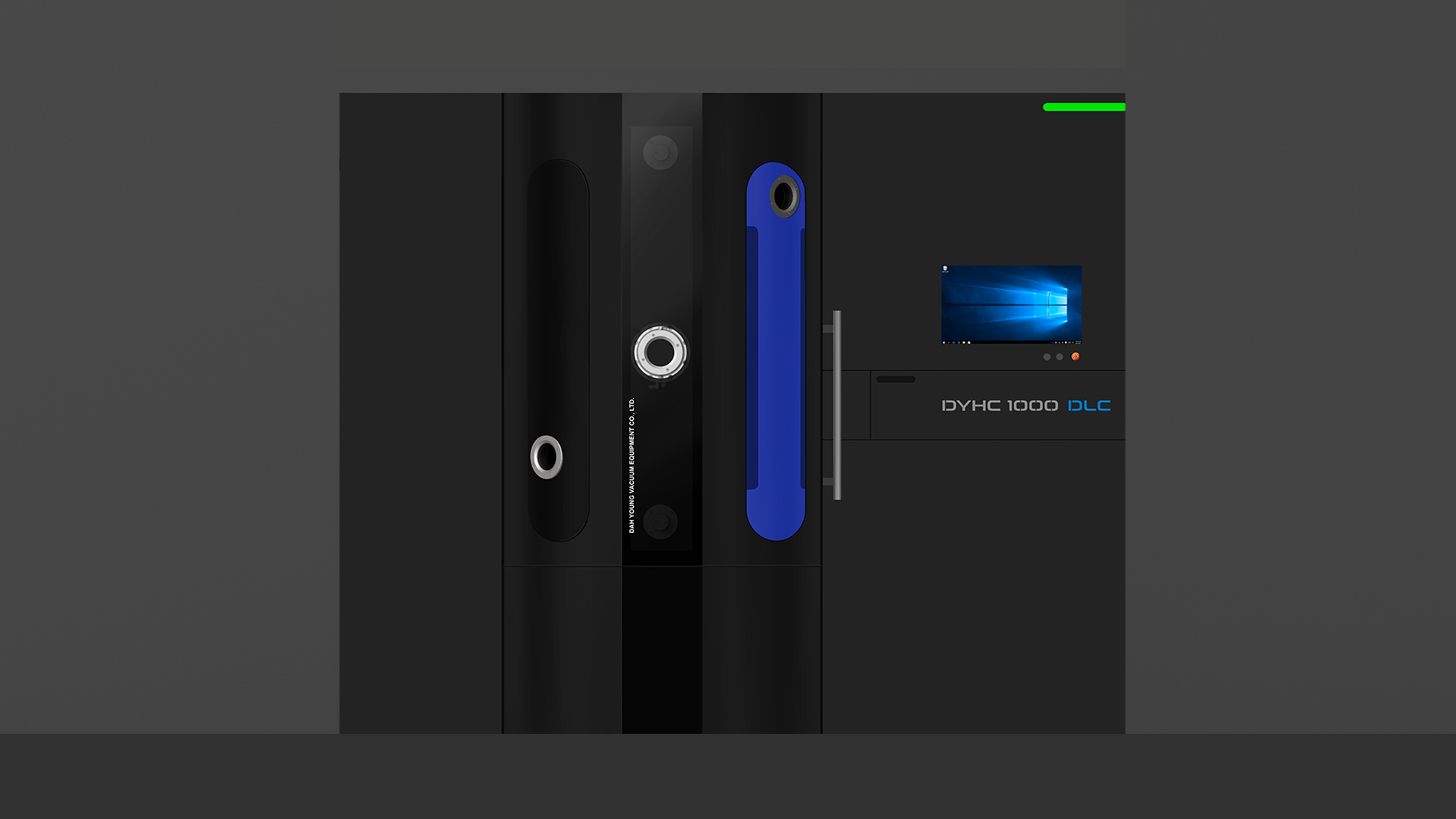

提案 C：品牌元素強化 —— 家族化特徵與流線轉角

導入 PVD 系列機種的大 R 角圓潤轉角元素。在大型腔門邊緣採用精密折彎工藝，呼應品牌既有的外觀 DNA。針對多扇小門，採用對稱式排列邏輯，確保在腔門整扇開啟時，結構重心依然保持平衡。

強化外型特徵

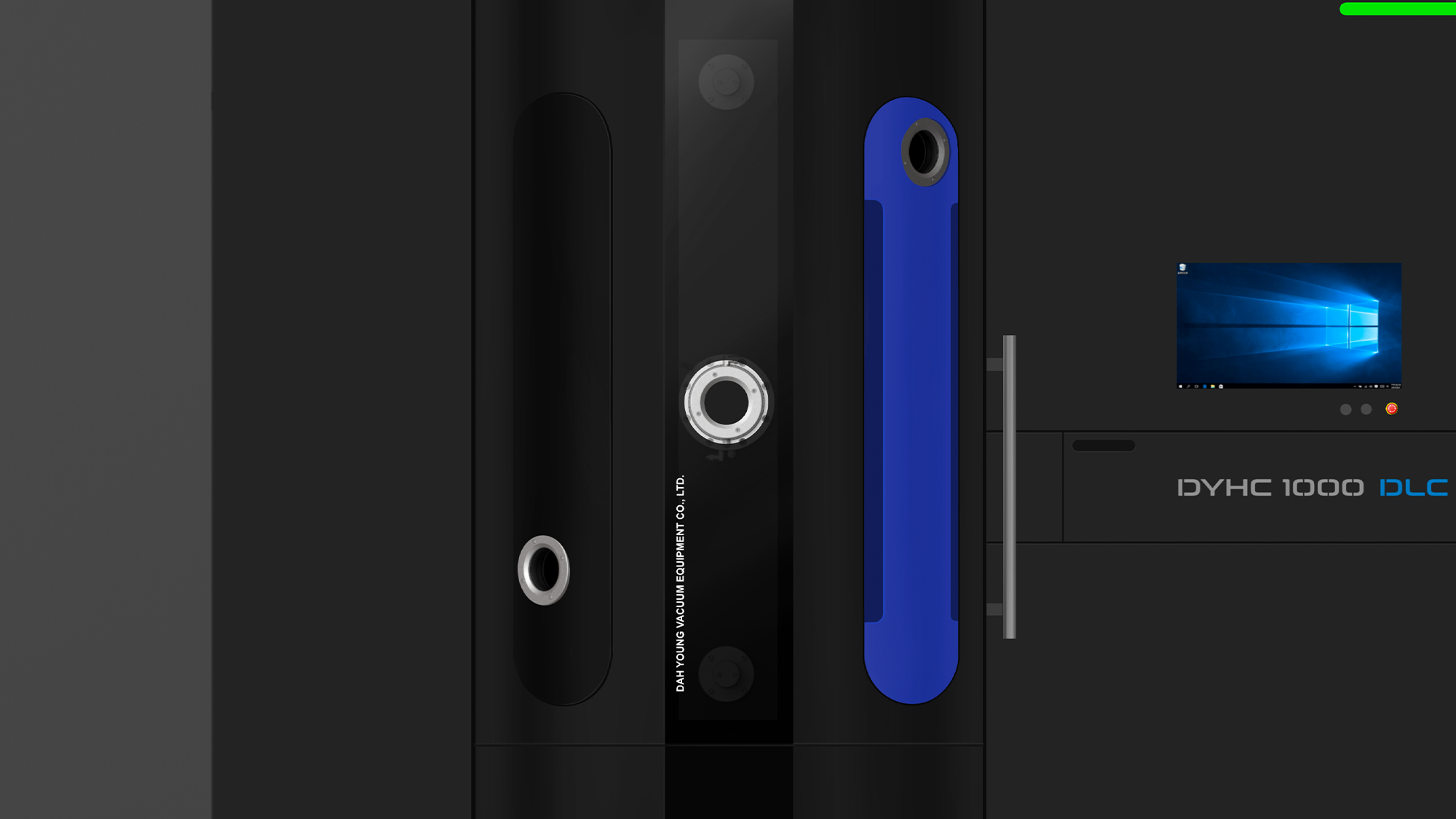

大面積壓克力飾板 / 企業色膠囊狀造型靶材門

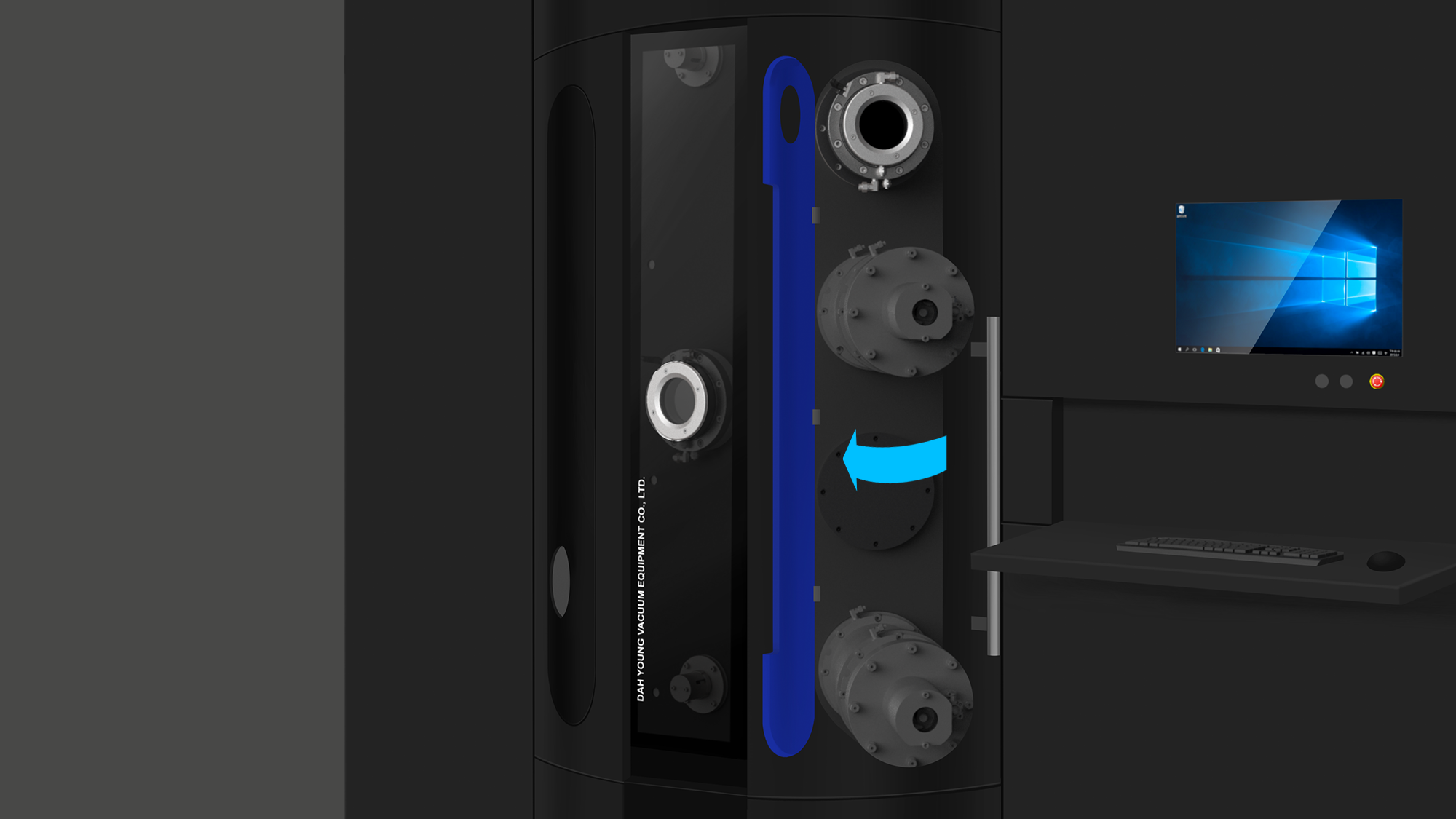

靶材門左側安裝鉸鍊，由凹槽處取手即可翻開。

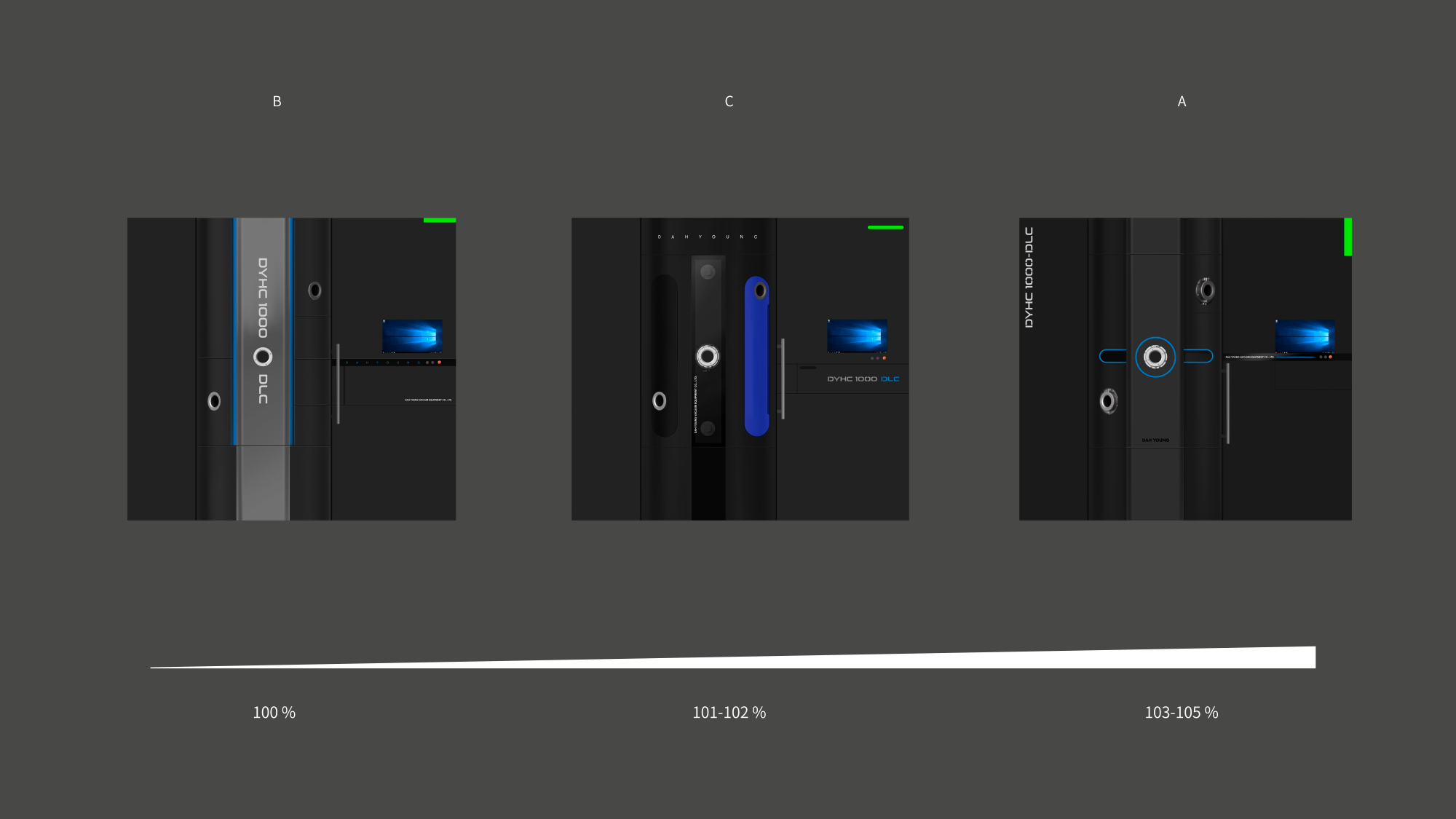

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。





色彩計畫

延續 DYHC 1200 的色彩規劃，達到家族風格延續性的效果。

---

【工程實務驗證：複合機構模擬與大面積板金平整度控管】

1. 雙重開啟機構驗證： 針對「主大門」與「操作小門」的連動軌跡進行 3D 碰撞模擬，確保在極限開啟角度下不產生刮碰，並配置高荷重鉸鏈以支撐大型腔門重量。
2. 平整度強化工程： 針對大面積面板易產生的浪形變形，在 3D 結構內部增設加強肋，確保視覺面在烤漆塗裝後呈現完美平整。
3. 維修動線規劃： 精確佈置內部真空組件的維護空間，採對開式後門設計，縮減 30% 的維護迴轉空間。


設計細節

---

專案後記

本次與大永真空的合作，成功驗證了形碩設計在處理大型複雜機構時的板金轉化實力。我們不僅解決了多門複合結構的視覺雜亂痛點，更確保了 DYHC 1000DLC 完美接軌品牌既有的 PVD 設計語彙。這種跨機種的視覺一致性，能協助大永真空在建立技術領先的同時，同步強化市場對於其品牌高端形象的集體記憶，為未來更多自動化鍍膜設備奠定標準化外觀規範。
