【設計核心目標：極致空間利用與家族化美學的垂直延伸】

在牙科診所極其有限的機房空間內，設備的「坪效」是關鍵。形碩設計本次受邀研發元大牙科之「靜音無油式空氣壓縮機」，核心目標在於滿足診所對於「垂直堆疊」的剛性需求 。我們不只要解決高頻運作下的低噪音物理極限，更須在結構上確保堆疊時的穩固性與視覺美感，將功能性的工業設備轉化為極具品牌辨識度的智慧醫療產品 。

---

【視覺語彙演繹：家族基因延續與垂直堆疊的空間美學】

針對元大牙科「靜音無油式空氣壓縮機」的造型開發，形碩設計採取「視覺一致性」與「機能堆疊化」的雙軌邏輯。在外觀線條上，我們精確延續了吸唾機的圓潤風格，利用大 R 角元素營造親和力與高品質的智慧醫療感受。同時，針對診所機房常見的「堆疊」需求，我們在簡練的幾何塊體中注入定位導引與視覺連貫性設計，確保多台設備組合時能呈現一體化的品牌專業感，落實「服務、品質、可靠度」的核心價值。

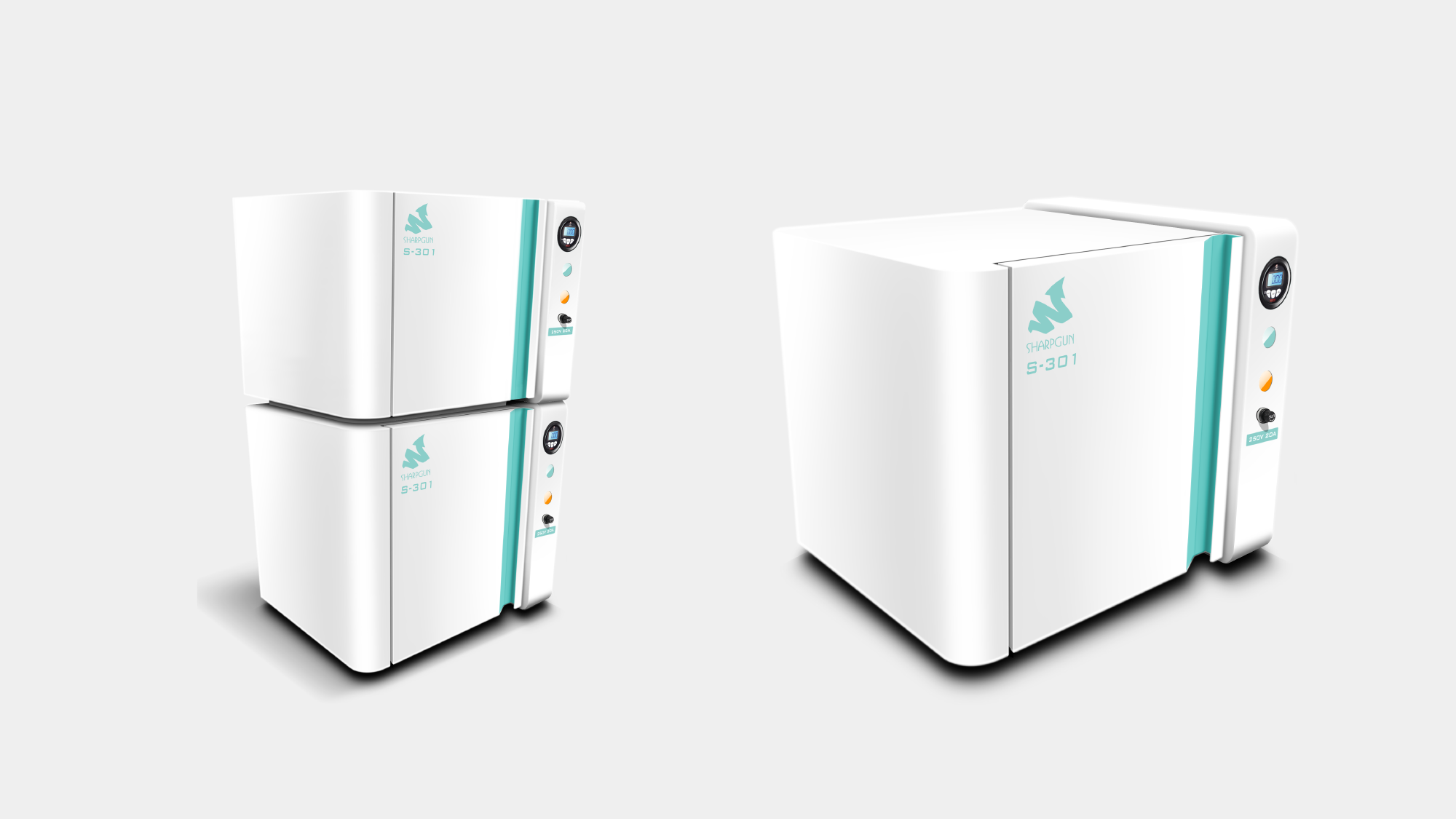

提案 A：層次化疊合設計——視覺重心與穩固定位

將機身視覺切割為上下兩部分，當多台設備垂直堆疊時，能形成極具層次感的造型節奏。



人因優化面板：操作面板採斜面設計即使設備堆疊於不同高度，操作者仍能輕鬆閱讀數據。材質選用不鏽鋼髮絲紋，以材質區分出不同使用區域。



機能堆疊設計：頂部外凸設計，與下一台設備底部的內凹空間搭接，大幅提升堆疊後的穩固度與抗震性。

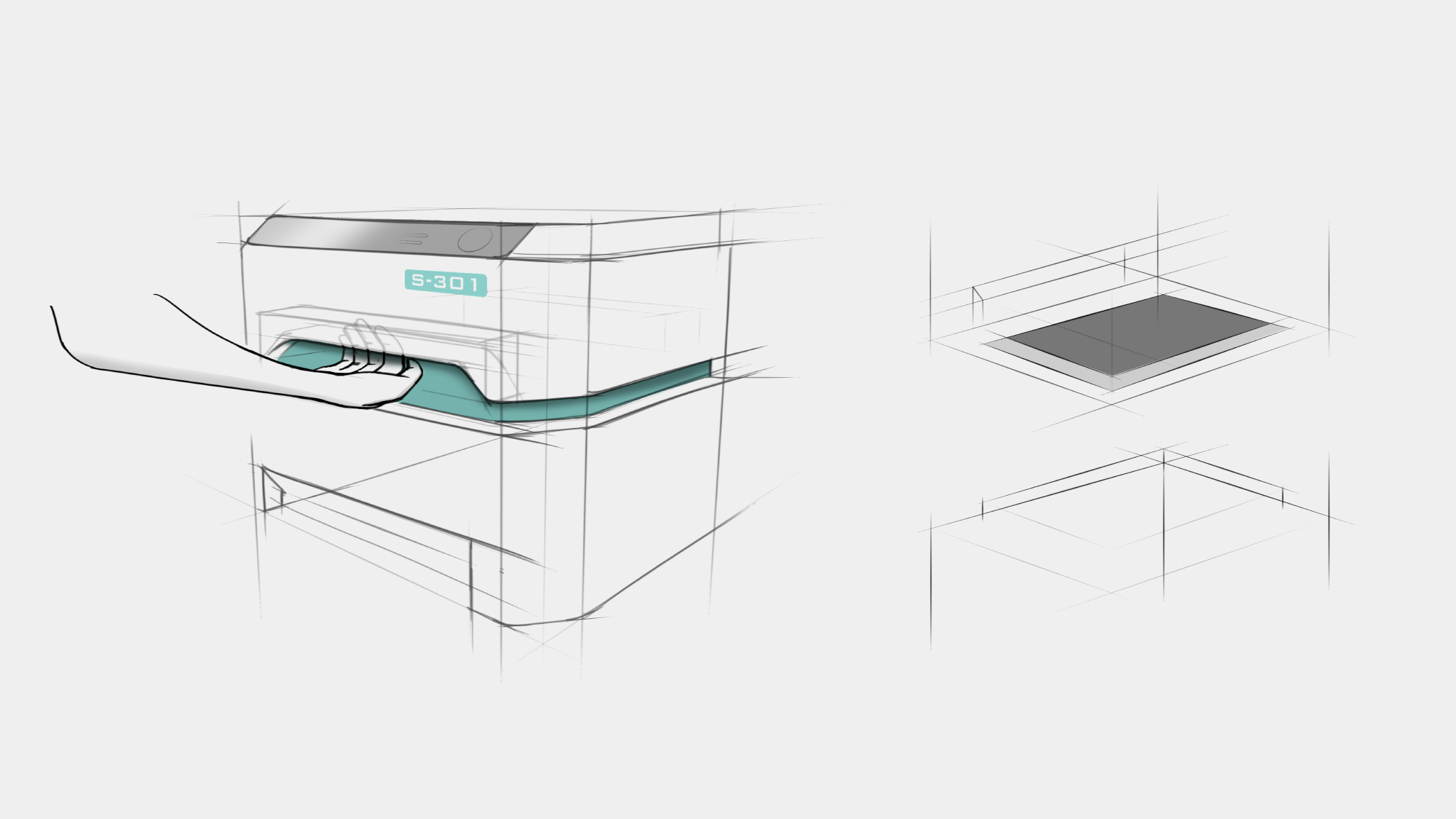

箱體中間前後規劃隱藏式把手，平衡了視覺的純粹性與搬運的實務需求。

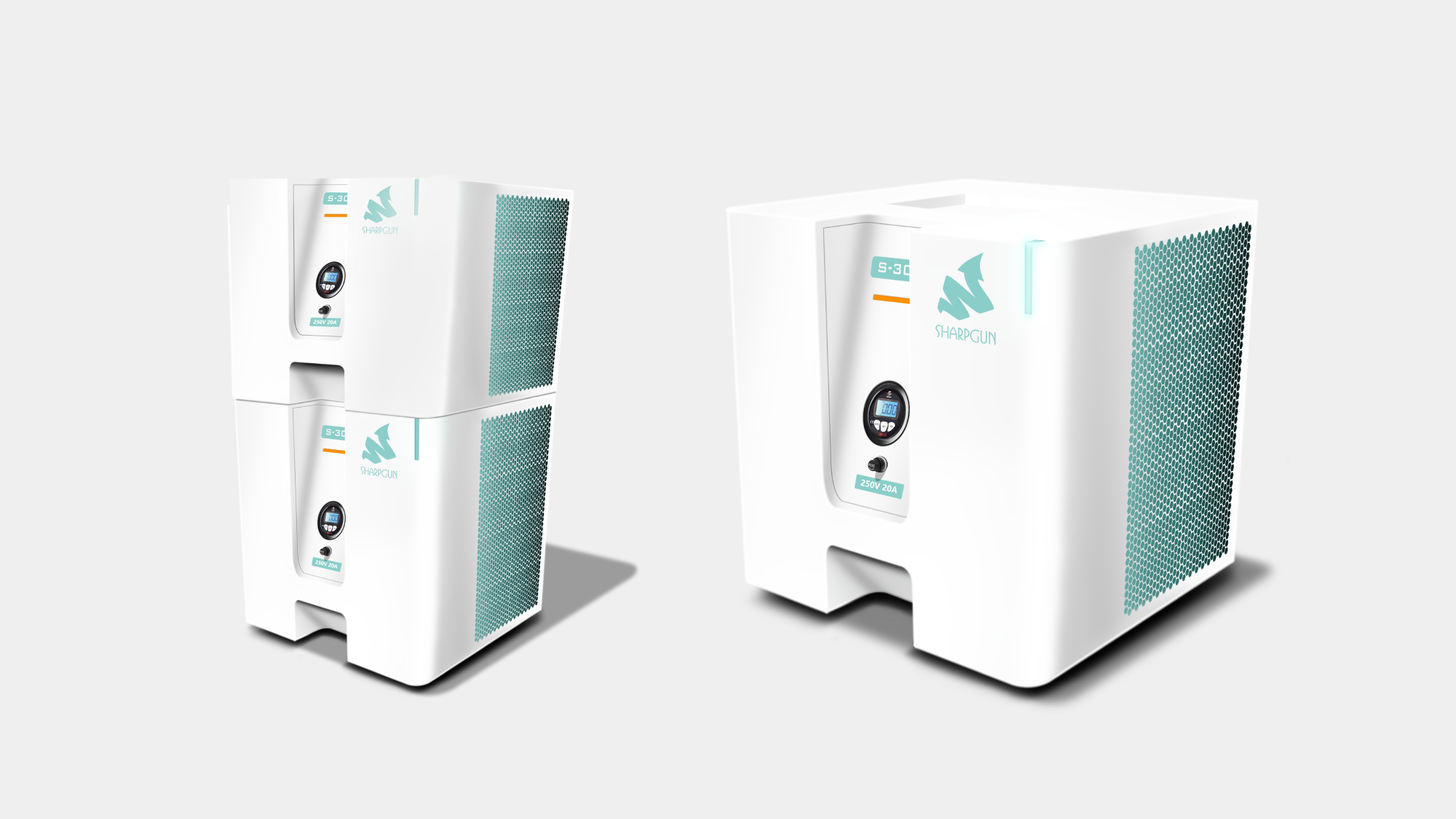

提案 B：垂直幾何意象——穩定感與 LED 直覺監控

採取直向視覺切削設計，強調設備的高聳與穩固感。



人因優化面板：面板傾斜角度與堆疊結構相互呼應，形成長方形內凹空間，讓多機運作時在視覺上形成規律的幾何列陣。



美學與機能設計：導入 LED 長條燈設計，以綠色直條燈代表電源、橘色橫條燈代表馬達運轉，提供快速且直覺的運作狀態辨識。隱藏把手維持外觀美感，同時確保搬運過程中的施力點可靠且安全。

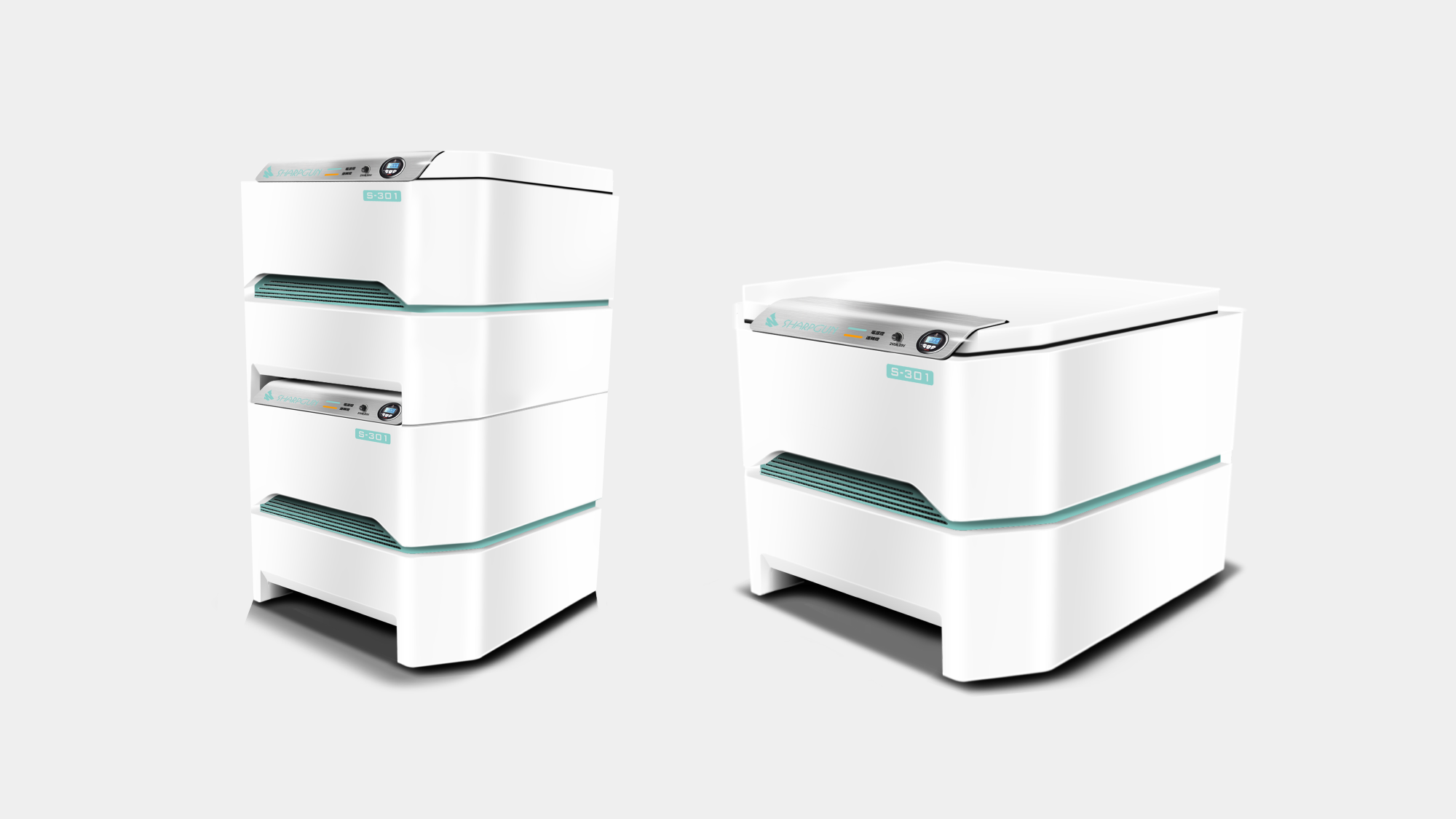

提案 C：對稱塊體組合——維修導向與背部線路整合

以左右兩大塊體結合為核心概念，將維修門隱藏於正面造型中。



統一操作區：壓力表與指示燈統一配置於右側凸出區塊，在追求「簡單、寧靜」風格的同時 ，強化操作與判讀的便利性。



背部理線凹槽：針對背面走線考量設計隱藏式凹槽並附上可拆式蓋板，避免雜亂管線暴露，在機房環境中仍能保有最高完整度的造型語彙。





色彩計畫：完美對標元大牙科的品牌識別，延續吸唾機所建立的識別。使用白色作為主要色，並加入適量綠色作為配色，使元大機台有設計統一的感覺，強化產品家族特徵及識別度。

---

【3D實務驗證：垂直整合結構與直覺化監控系統】

形碩設計聚焦於空間坪效與維修實務的完美平衡。我們透過直向視覺的塊體規畫，賦予設備高聳且穩固的信賴感，並針對堆疊情境，設計精確的物理定位結構並加以模擬。

此階段不僅強化了醫療設備的科技語彙，更透過模組化板金設計簡化生產組裝，為高效能、低噪音的無油空壓機奠定穩定的量產基礎。





人因操作與智慧監控介面

將狀態指示燈與操作按鍵高度整合於前方斜面面板，角度設計經過人因驗證，利於操作者在堆疊狀態下快速觀測與控制。



採用長條狀 LED 燈顯示，分為綠燈、橘燈利於分辨運轉燈以及電源燈差異，大幅提升診間環境下的監測效率。側邊設計透明壓克力視窗區塊，在保護內部的同時秀出核心精密配件，強化產品高品質的專業形象。





垂直堆疊與搬運工程驗證

機台上方精確配置定位凹槽，可將上方設備的腳墊完美卡入，確保垂直堆疊時的結構穩固與安全。於機身下方整合隱藏式把手，提供搬運時最符合人體工學的施力點，同時維持外觀的俐落美感。



透過直向線條設計傳達視覺上的穩固感，使多台設備堆疊時呈現一致且專業的品牌氣場。





模組化維修與散熱規劃

前蓋與側蓋採獨立化設計，可根據保養需求單獨拆裝，顯著提升維修空間的彈性與便利性。

---

【專案後記：垂直空間的板金美學，建構元大醫療產品家族】

本次靜音無油式空氣壓縮機的開發，是形碩設計與元大牙科合作深化的重要里程碑。我們成功協助元大突破機房空間限制，透過精密的板金工程落實「垂直堆疊」的剛性需求，並延續了系列產品中圓潤、寧靜的高品質設計基因 。這台空壓機的問世，不僅展現了元大產品家族特徵的多元可能性，更進一步強化了品牌的整體識別度。我們很高興能再次與元大合作，透過設計力改善設備的使用流程，並協助打造更完善的產品線，讓品牌在追求服務與可靠度的道路上，展現出傲視國際的競爭實力 。
