U118 - 數位講桌的最佳解決方案



U118是THINKSO設計團隊收集了近百位教授對數位講桌的使用回饋,所設計開發的旗艦型數位講桌。


數位講桌-正面背面



THINKSO 壓克力觸控式環控面板

電容式觸控面板防潑水設計,耐壓不易損壞。

數位講桌-環控系統介面



可調角度螢幕設計

突破單一使用者的高度限制,並減少螢幕產生眩光影響閱讀效率。讓使用者可依身高,調整螢幕各種合適角度。

數位講桌-可調角度螢幕設計



人體工學手肘空間

當在授課使用觸控螢幕時,使用者可以將手肘依靠在手托板上。

數位講桌-人體工學手肘空間



防掉落桌板設計

桌面向外延伸提供使用者書籍與物品放置。桌板上方選用 EVA 軟墊增加止滑效果,並在下緣設計圓弧淺槽,可作為文具用品放置,避免物品滾落。

數位講桌-防掉落桌板設計



鵝頸麥克風設計

鵝頸式麥克風則設置於桌面側邊,更接近使用者。有別於以往直接將麥克風裝於桌面上,離使用者太遠不好使用、離使用者太近又干擾桌面空間;側邊的鵝頸麥克風搭配有阻尼轉軸,可在任何角度固定,不使用時直接向前推至與桌面平行,即不會干擾桌面使用。

數位講桌-鵝頸麥克風設計



腳部伸展空間設計

膝部空間的規劃,可以讓使用者在坐姿授課時,離講桌更近,享受舒適膝部空間。這也意味使用者與麥克風和螢幕都更靠近,不會因為坐姿授課而影響教學品質。

數位講桌-腳步伸展空間設計



收納設計

置物功能是多數使用者期待的附加功能,因此提供置物抽屜與側邊置物板的設計。可放置書籍、講義、包包與筆電等物品。

數位講桌-收納設計



多媒體櫃空間配置

因應講桌使用環境的不同,而有增加或減少多媒體設備需求。多媒體櫃採用層板收納設計,並搭配定位孔,使用者可以依照設備需要的空間調整層板位子。

數位講桌-多媒體櫃空間配置



穩固定位設計

考量講桌移動與定位穩固需求,採用四顆剎車腳輪搭配頂高支撐器。使講桌可依照定位需求並將桌面高度提升。

數位講桌-穩固定位設計

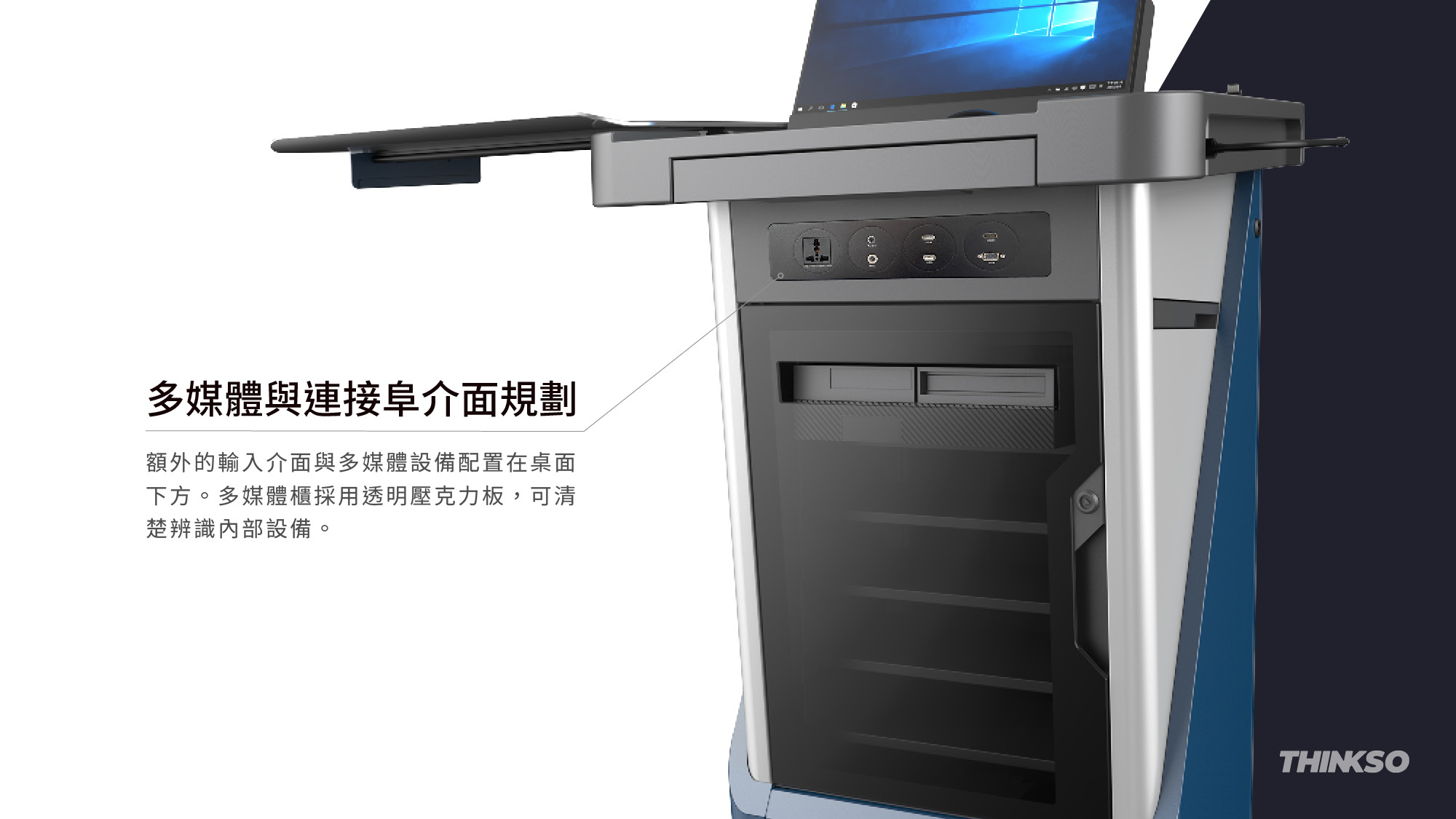

多媒體與連接阜介面規劃

額外的輸入介面與多媒體設備配置在桌面下方。多媒體櫃採用壓克力板,做相當程度的外觀整合,不影響多媒體設備的燈號辨識。

數位講桌-多媒體與連接阜介面規劃



多媒體教學控制器主機

前面板/

DC 12V:電源輸入孔                          RS-232:RS-232控制埠

Power:電源顯示燈                            Audio + VGA:VAG訊號及音源 (HDMI1 擇一使用)

Link LED:系統連線指示燈               HDMI In 1、2、3、4:HDMI輸入共4組

IR_RX LED:IR學習顯示燈                 HDMI OUT 1、2:HDMI輸出共2組

IR_TX LED:IR發射顯示燈                 Rec_Out:錄音專用(輸出),具音量微調

IR_RX:IR接收模組                             Line_In:外部音源(輸入),具音量微調

IR_TX:IR發射模組                             Mic2:Mic2及Mic3(鵝頸麥克風),具音量微調(擇一使用)

Mic 1:麥克風輸出                             Mic1:麥克風,具音量微調

AMP:擴大器輸出                               Panel:連接MTC-400A 面板

-------------------------------------------------------------------------------------------------------------------

後面板/

AC_In:110V 電源輸入

AC_Out:110V 電源輸出

USB:周邊設備 開/關機偵測

Lan2:網路連接埠

Mic2:麥克風輸出<手持或鵝頸麥克風

擇一使用,硬體連接需對應調整>

Rec Out (紅):音源輸出-錄音專用

Line Out (綠):音源輸出

Line In (藍):外部音源輸入

Lan1:網路連接埠

Input /Output:I/O控制埠

Upgrade:USB設定埠





一鍵控制教室各項設備

簡單的步驟即可啟動教室內各項影音設備,無須學習即可上手。是教授們因應新時代多媒體教學環境的最佳幫手。

數位講桌-一鍵控制教室各項設備

規格參數

數位講桌-規格參數



1. 講桌櫃體

桌面:700x690mm大面積桌面
延伸桌板:700x540mm,貼附EVA止滑墊
置物平台:400x300mm平台,可放置隨身物品
機體材質:採用1.2mm鋼板
螢幕:採用VESA安裝孔位,適用19~22吋螢幕。具無段調整仰角功能,可任意調整觀看角度8~70度。(可選配觸控螢幕)
鍵盤滑鼠:可容納標準鍵盤及滑鼠
機廂空間:770L x 380W x 580H,模組化層板可依需求調整層數、間隔
活動定位:具4組高荷重腳輪,其中2組有煞車功能



2. 環控系統:

a.視頻輸入/出
HDMI x4/ VGAx1(電腦、筆電、實物投影機、攝影機),HDMIx2同步或獨立輸出(投影機大尺顯示器),内建EDID模組,支援最高解析度4Kx2K @60Hz

b. 音訊輸入/出
提供Line in 、Line out、Rec out 三組3.5mm音源輸人與輸出,應用於錄影直播主機與外接式擴大機...等

c. 麥克風輸入
兩組6.3mm麥克風孔,可連接手持式麥克風或領夾式麥克風組

d. USB 控制
周邊設備開/關機偵測

e. 功率放大器
輸出功率50W

f. 功率放大器
RS232x1、RS485x1、IRx1、i/o輸入輸出、LANx2、電源

g. 支援HDMI版本
支援HDMI 1.4規格,向下相容1.3/1.2b/1.2a/1.1/1.0版本。

h. 支援USB連接埠
提供4埠USB周邊設備共享一個USB輸出埠,4埠USB輸入與HDMI訊號源連動切換。

i. WEB遠端操控
可透過WEB遠端控制顯示設備開/關機、輸入源切換、預約排程。


3. 選配項目:

2.4G/UHF無線麥克風鵝頸麥克風無線投影接收器21.5"觸控螢幕


/ 本機機身板金、桌板及環控系統皆為臺灣生產製造 /

實際案例 - 台灣科技大學

數位講桌-實際案例-台灣科技大學

實際案例 - 成功大學

數位講桌-實際案例-成功大學
