【設計目標：從工業重型設備邁向高階光學儀器的視覺轉型】

本專案的核心目標在於提升大永真空旗艦機種的「價值感」。光學鍍膜是一項高度精密的技術，然而傳統的真空設備往往受限於複雜的管路與泵浦外露，顯得厚重且難以維護。

形碩設計的任務是透過板金設計，將其轉型為符合半導體與高階光學產業美學的精密儀器。

我們致力於在龐大的機體中尋找比例的平衡，確保設備在展現強大生產力的同時，具備簡潔、專業且值得信賴的視覺特徵。

---

【視覺語彙演繹：精密真空的幾何秩序與人性化監控介面】

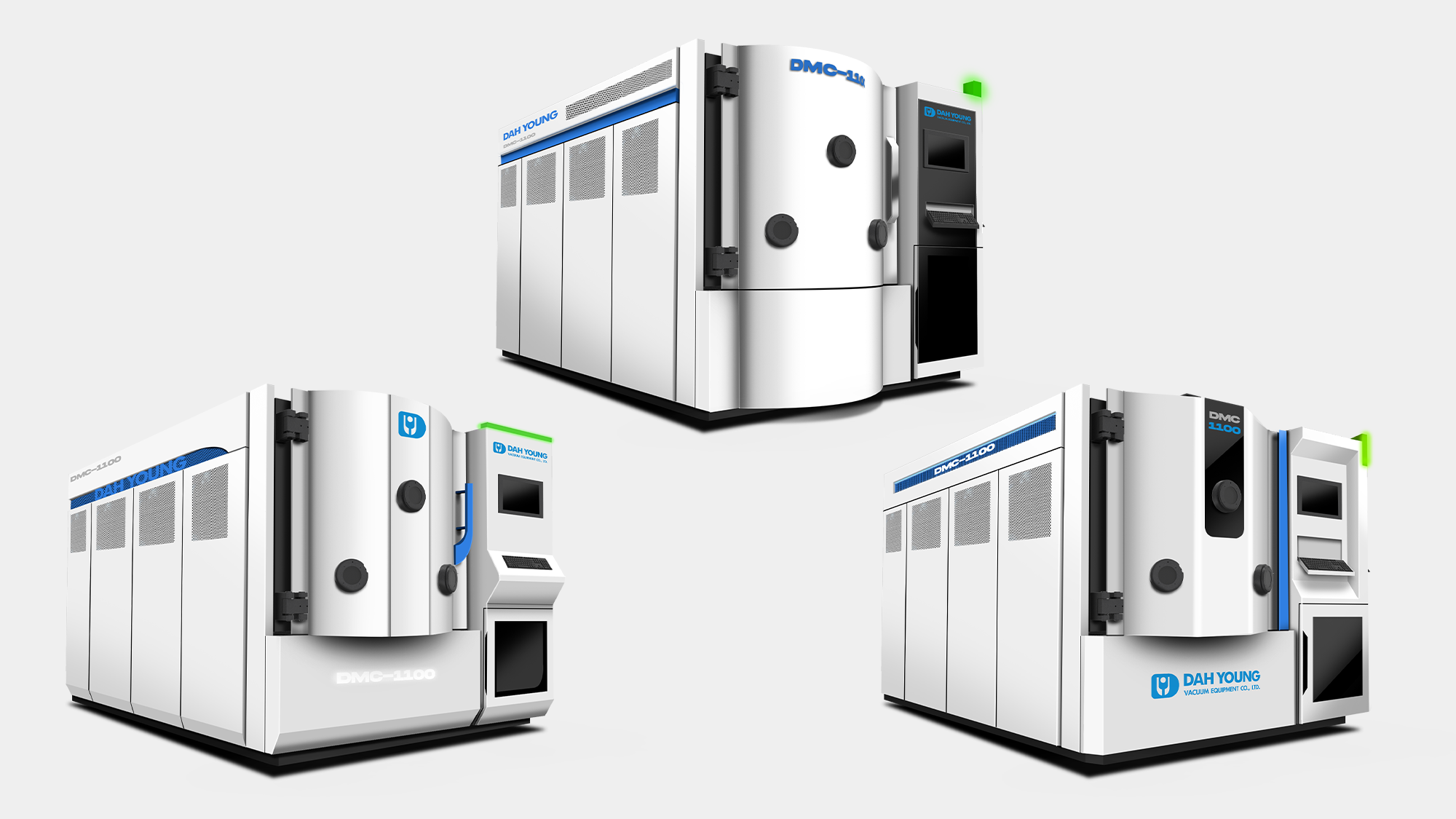

針對大永真空 DMC 系列，設計團隊透過重構操作門與機身的比例，導入模組化可拆式外罩以優化散熱效能，並針對操作人員的長期作業需求，設計了可收折或整合式的人機介面。在維持專業基調下，透過立體燈號與品牌色導引，建立起高效且具備數位秩序的精密加工場域。

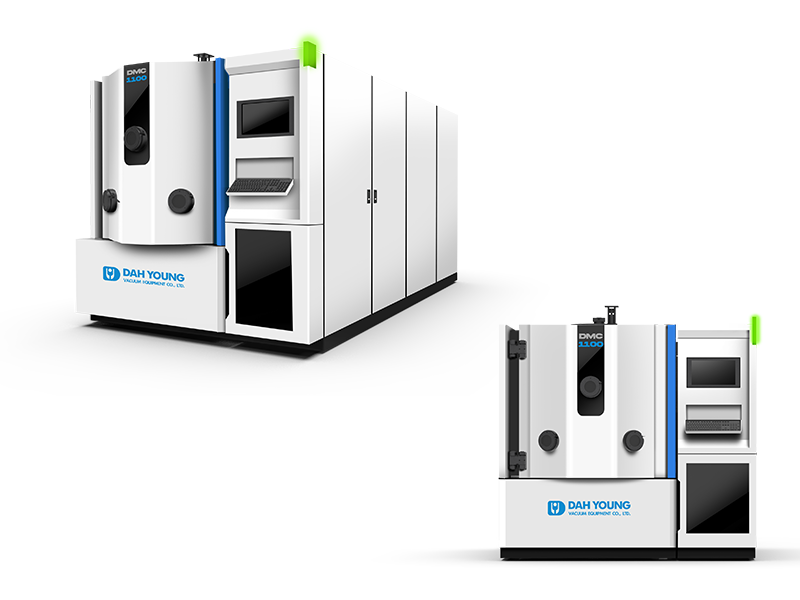

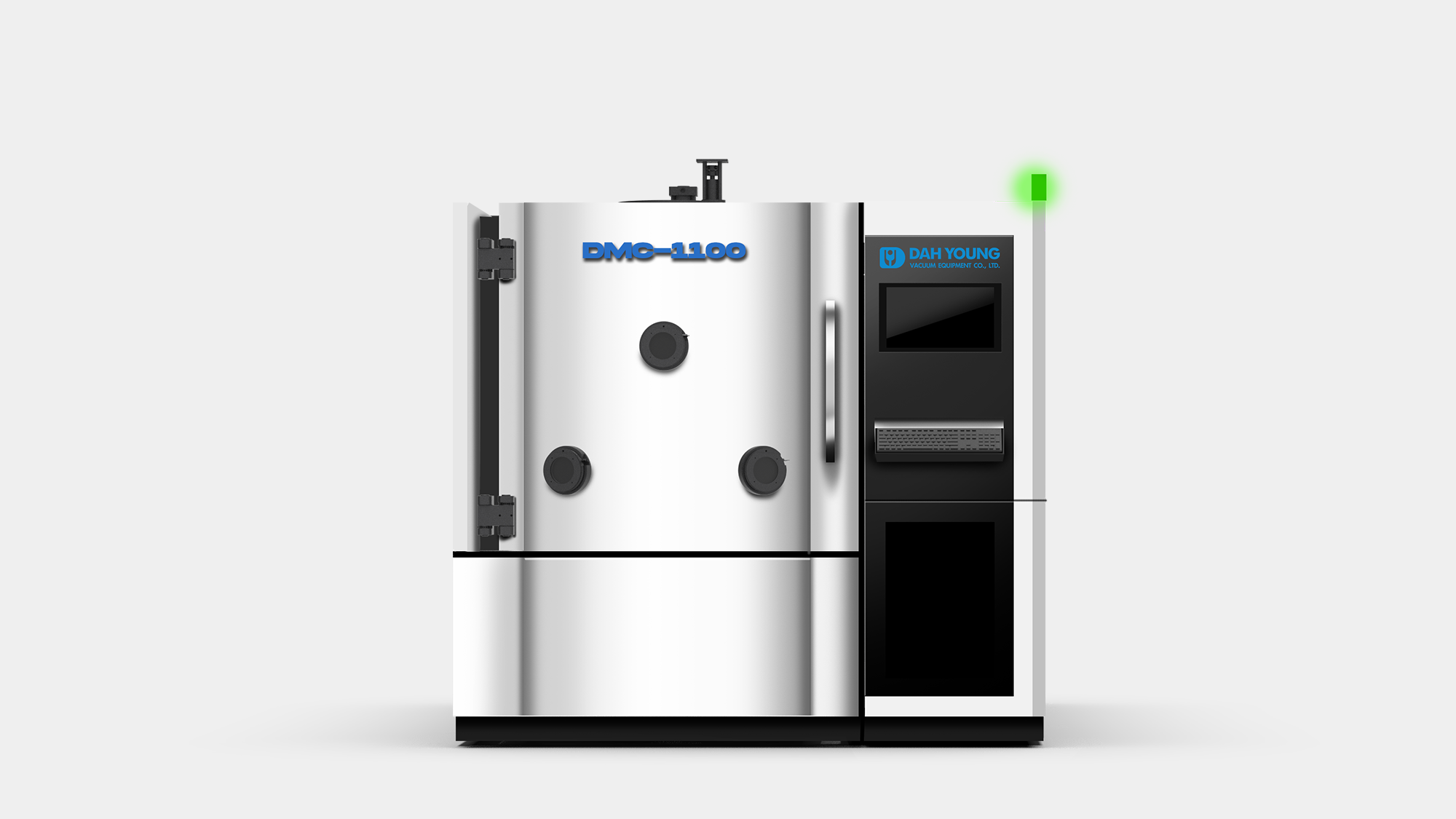

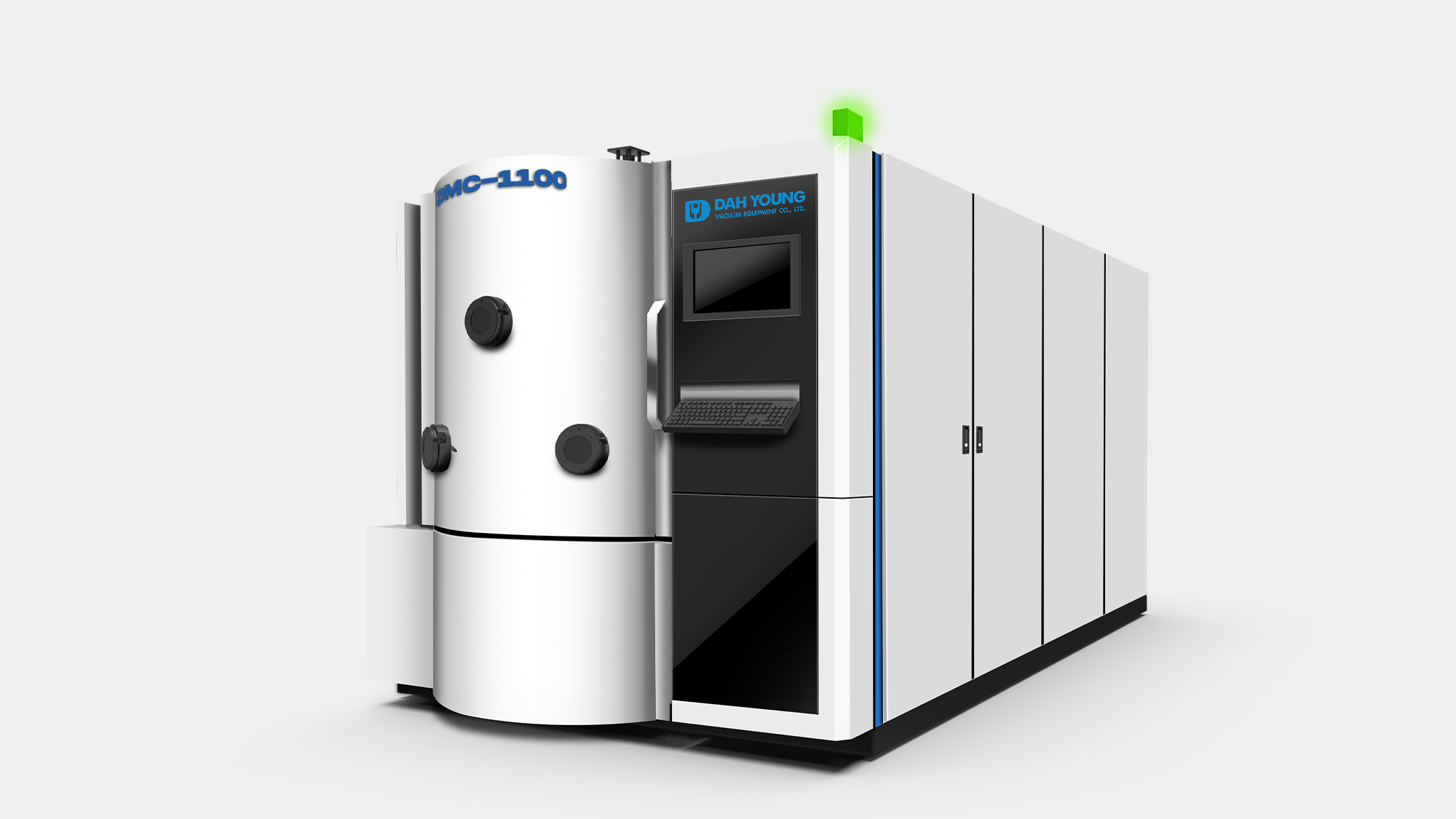

提案 A：幾何延續——圓弧語彙與立體人機介面

概念上延續操作門的經典圓弧外型，並將造型線條向下延伸，使機身整體的幾何構圖更趨完整。搭配右側操作面的壓克力飾板，為金屬板金增添細膩的材質層次與高階質感。



維護效率： 配置專屬維修用視窗門與可拆式外罩，並結合精密散熱孔設計，確保高功率作業下的熱循環效率。



識別與安全： 導入「立體狀警示燈」大幅增加遠端可視範圍，配合立體浮凸的型號 LOGO 設計，強化設備的品牌權威感。



人因優化： 採用「可收折式鍵盤架」，在不操作時可回收至機身平面，節省產線通道空間。

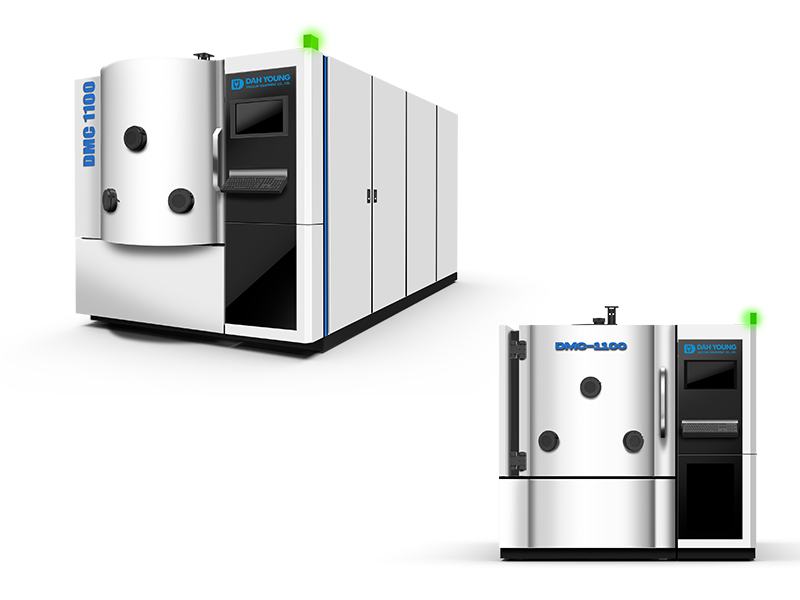

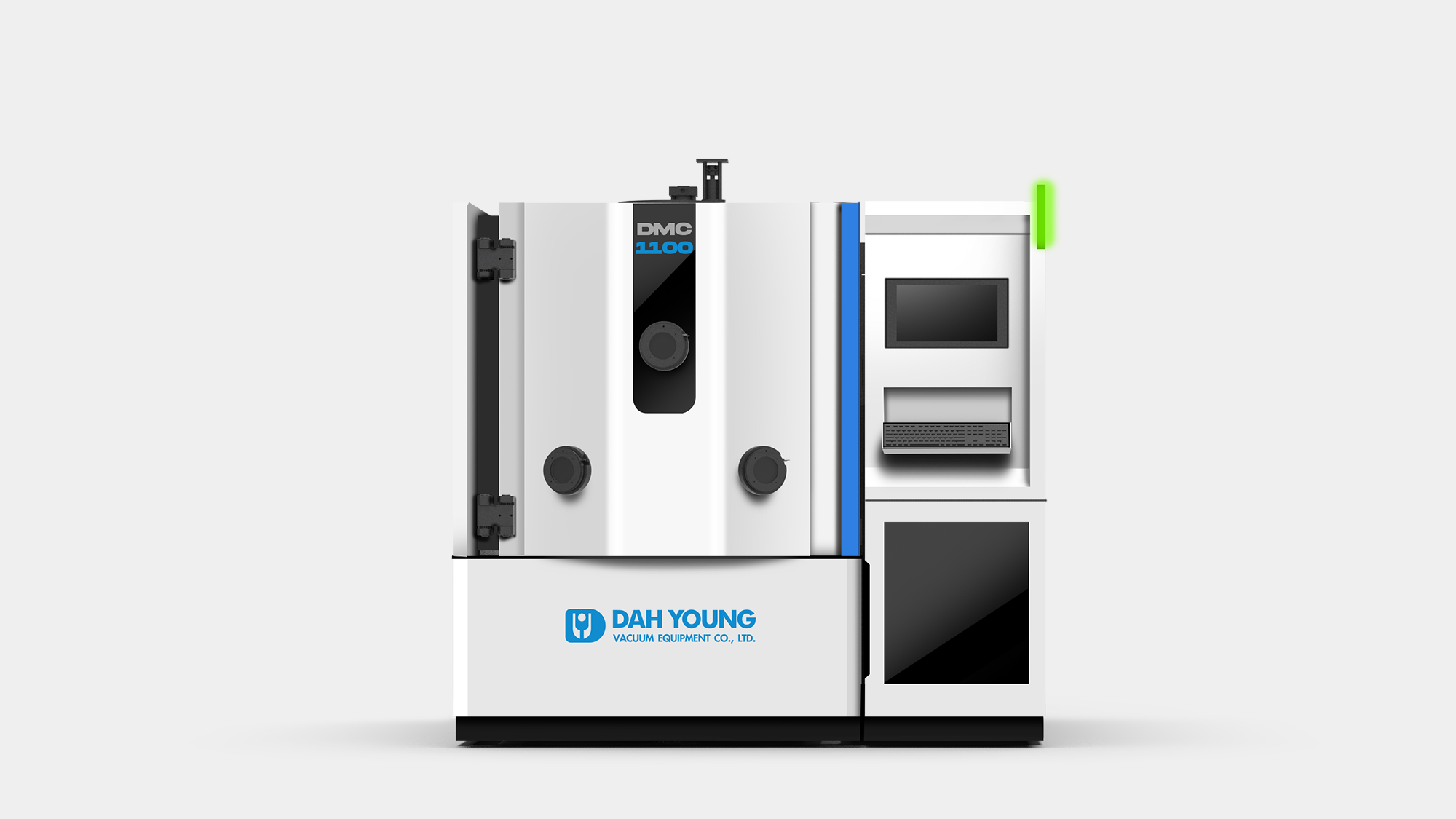

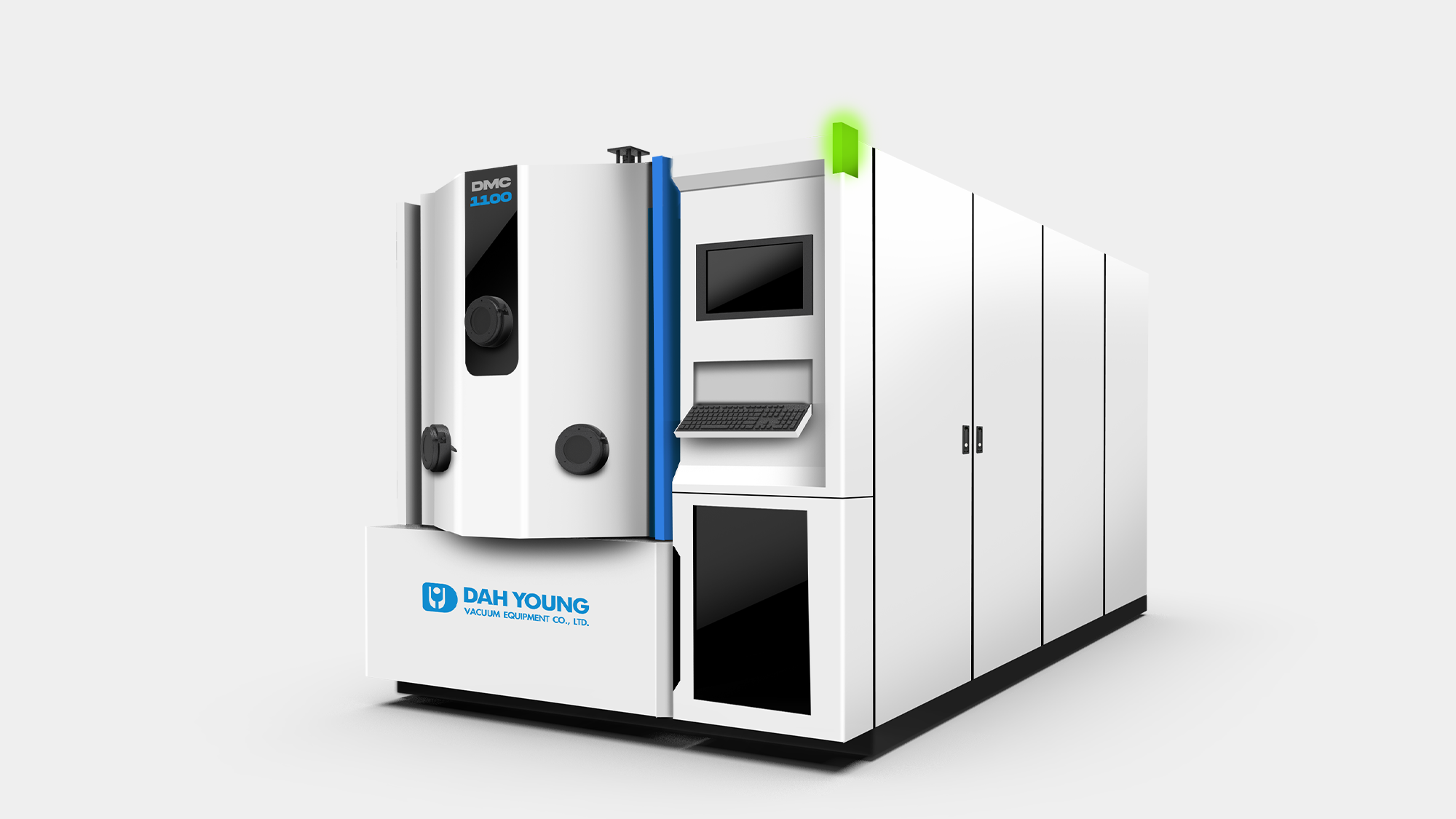

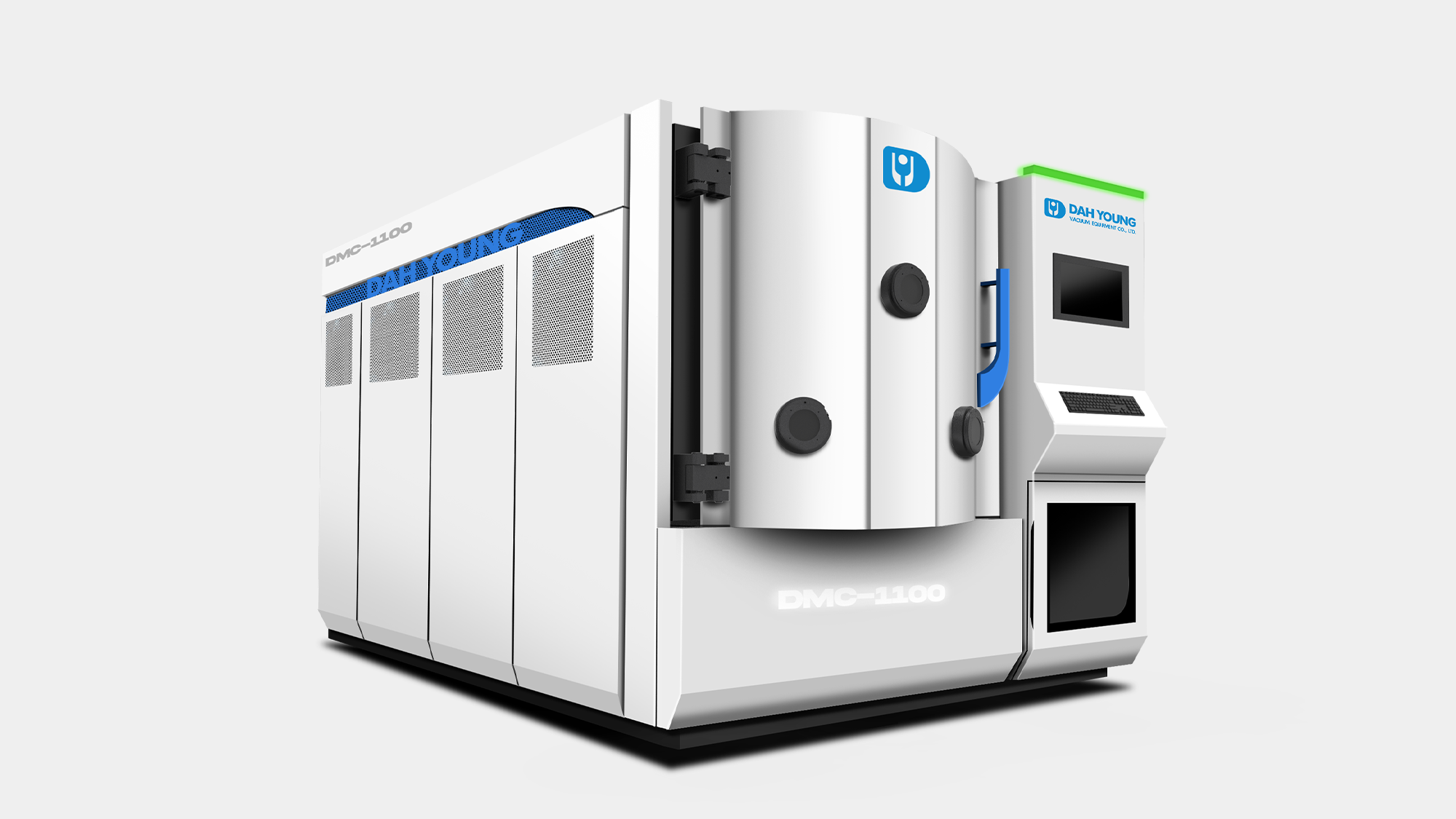

提案 B：簡約秩序——品牌元素與直角幾何的對話

以簡約的直角轉折定義堅硬、穩重的工業風格。設計巧思在於細部轉角運用圓弧線條進行潤飾，精準呼應圓弧操作門與品牌 LOGO 的設計元素，達成剛柔並濟的視覺平衡。



品牌整合設計： 創新地將 LOGO 造型元素融入「把手」與「風孔」設計中，使視覺特徵與機能部件深度結合。



一體化操作面： 外罩造型直接轉化為鍵盤操作平面，減少零組件拼接感；透明視窗亦呼應圓弧門造型，提升整體的一致性。



科技感強化： 採用「發光式型號 LOGO」，在低光源的廠房環境中提供極佳的品牌辨識度。

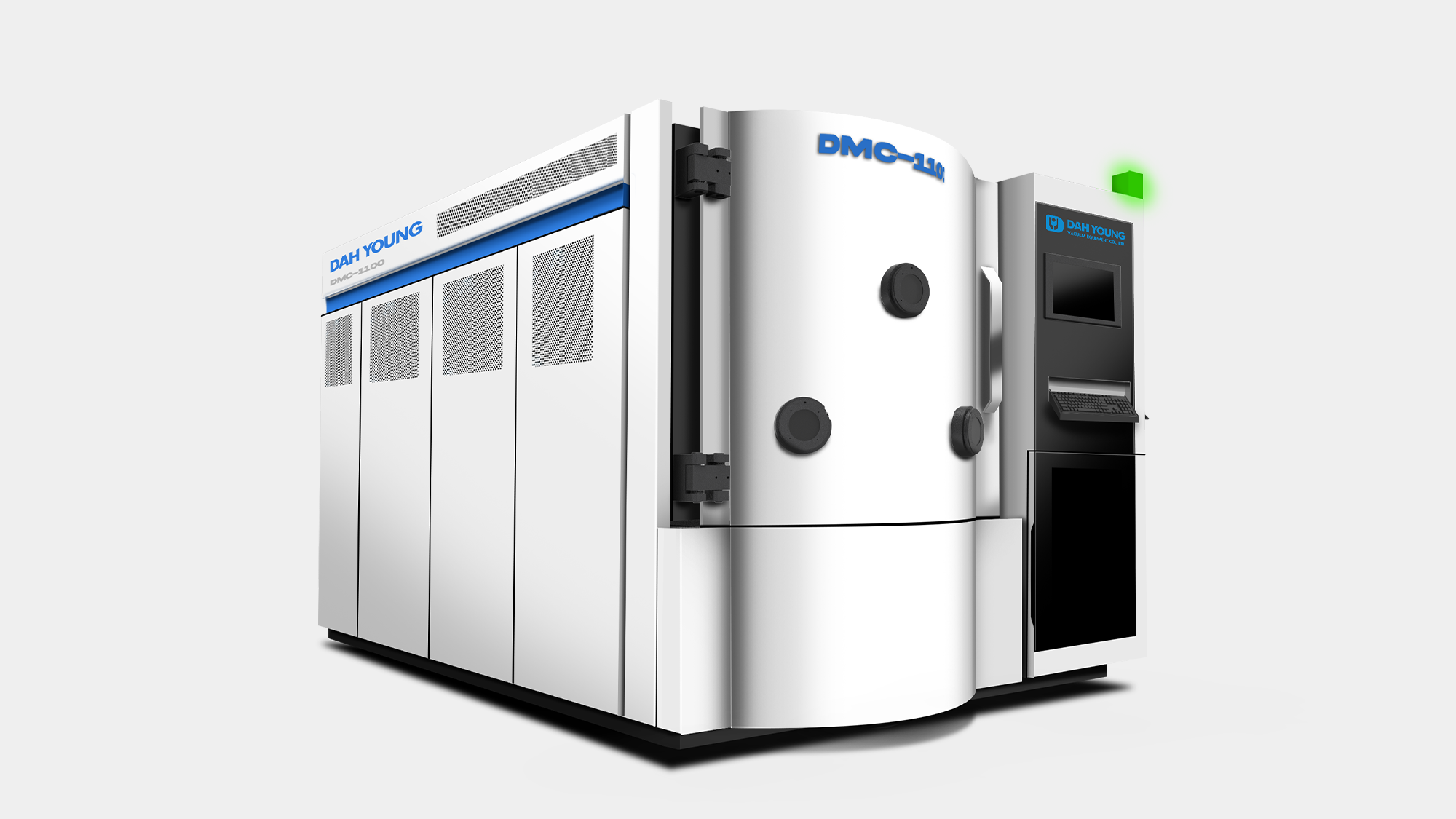

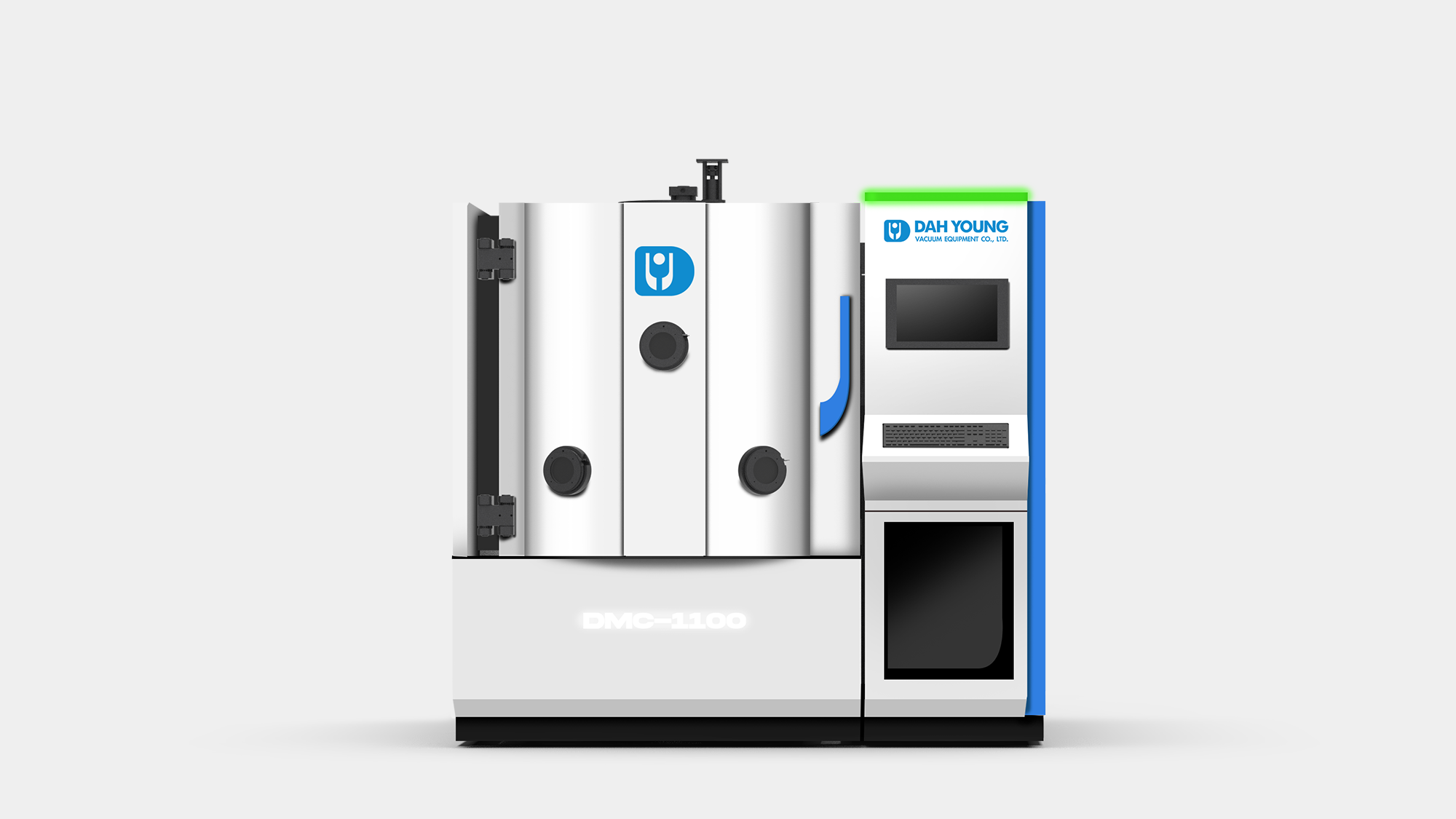

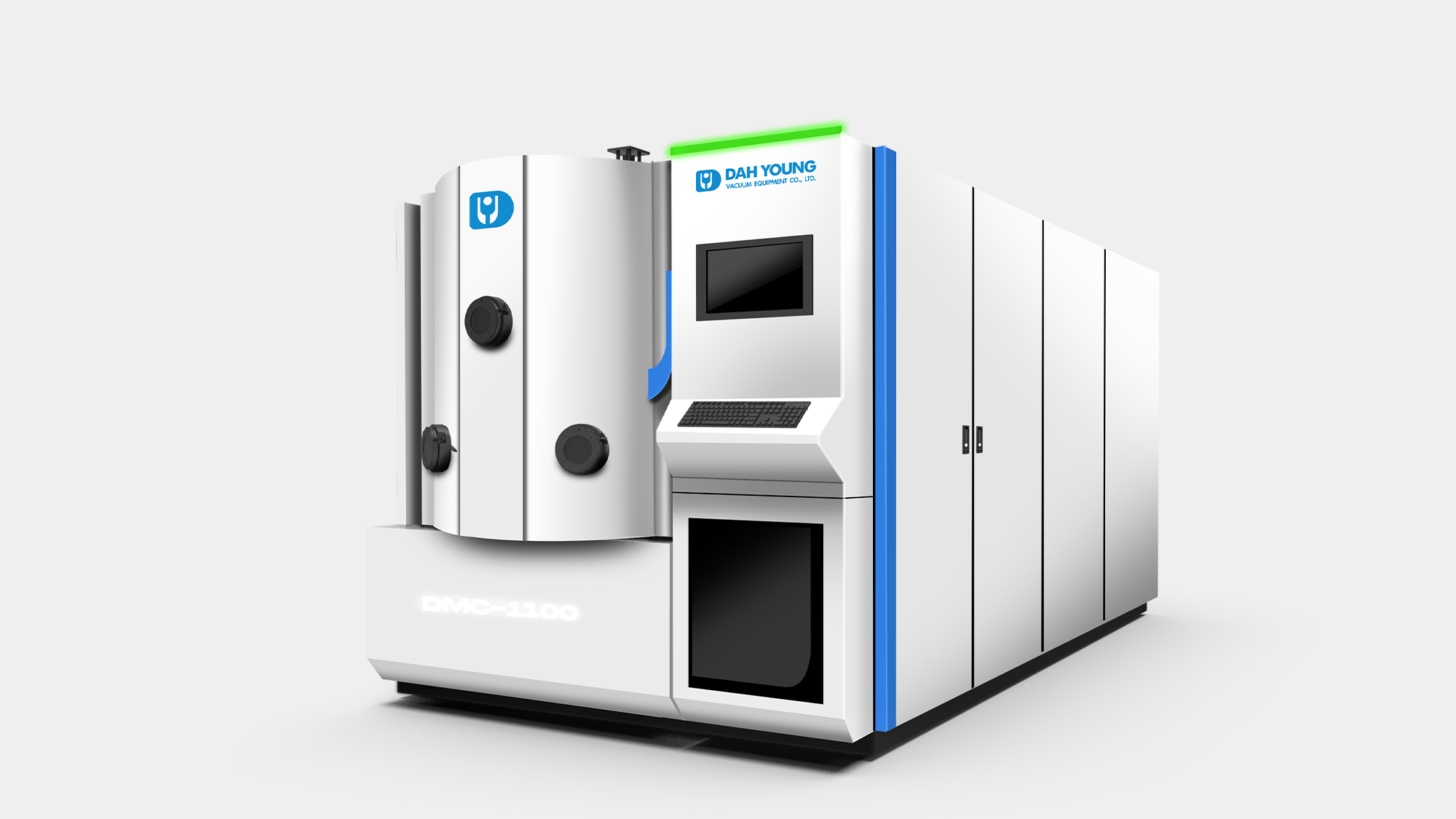

提案 C：俐落盾牌——機能導引與專業防護美學

採取較為大膽的「盾牌造型」重構操作門，賦予設備強烈的防護感與精密感。運用鮮明的「藍色把手」作為視覺重點，在專業色階中突顯操作區域。



視覺引導與安全： 把手採用板金彎折工法製作，並利用藍色塗裝進行視覺提醒，直覺性引導使用者進行操作，降低錯誤操作的風險。



實務工程配置： 同樣具備維修用視窗門與增加散熱孔的可拆式外罩，滿足頻繁保養的工程需求。



精密質感： 配置可收折式鍵盤架，並採用黑色壓克力印刷 LOGO，展現低調且專業的高階光學儀器質感。

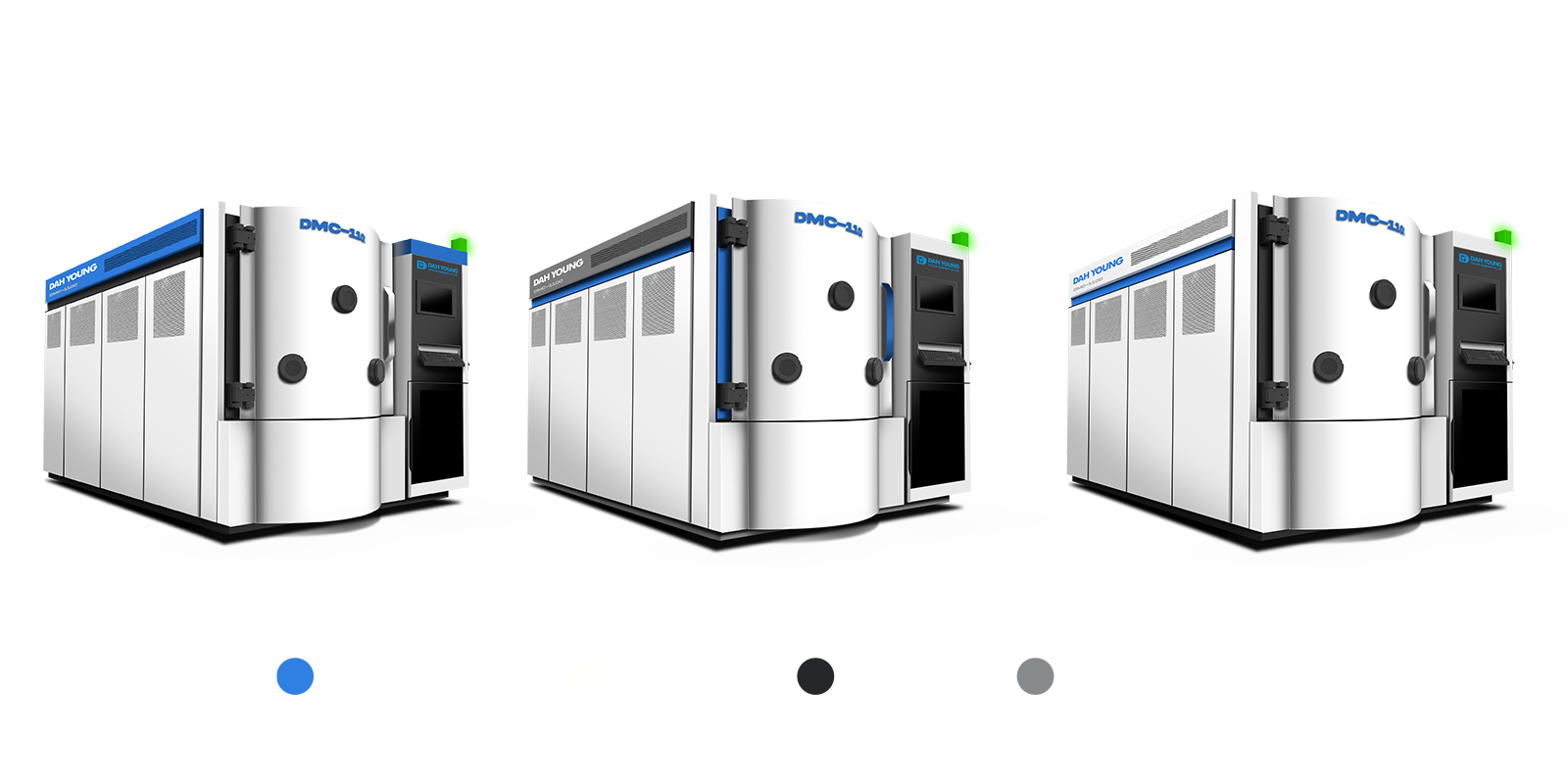

色彩計畫

除了白色的亮色系搭配以外，設計中也嘗試使用其他灰階色彩做搭配，讓機身產生更多層次與豐富度

---

【3D 實務工程轉化：精密光學儀器化與人因友善空間優化】

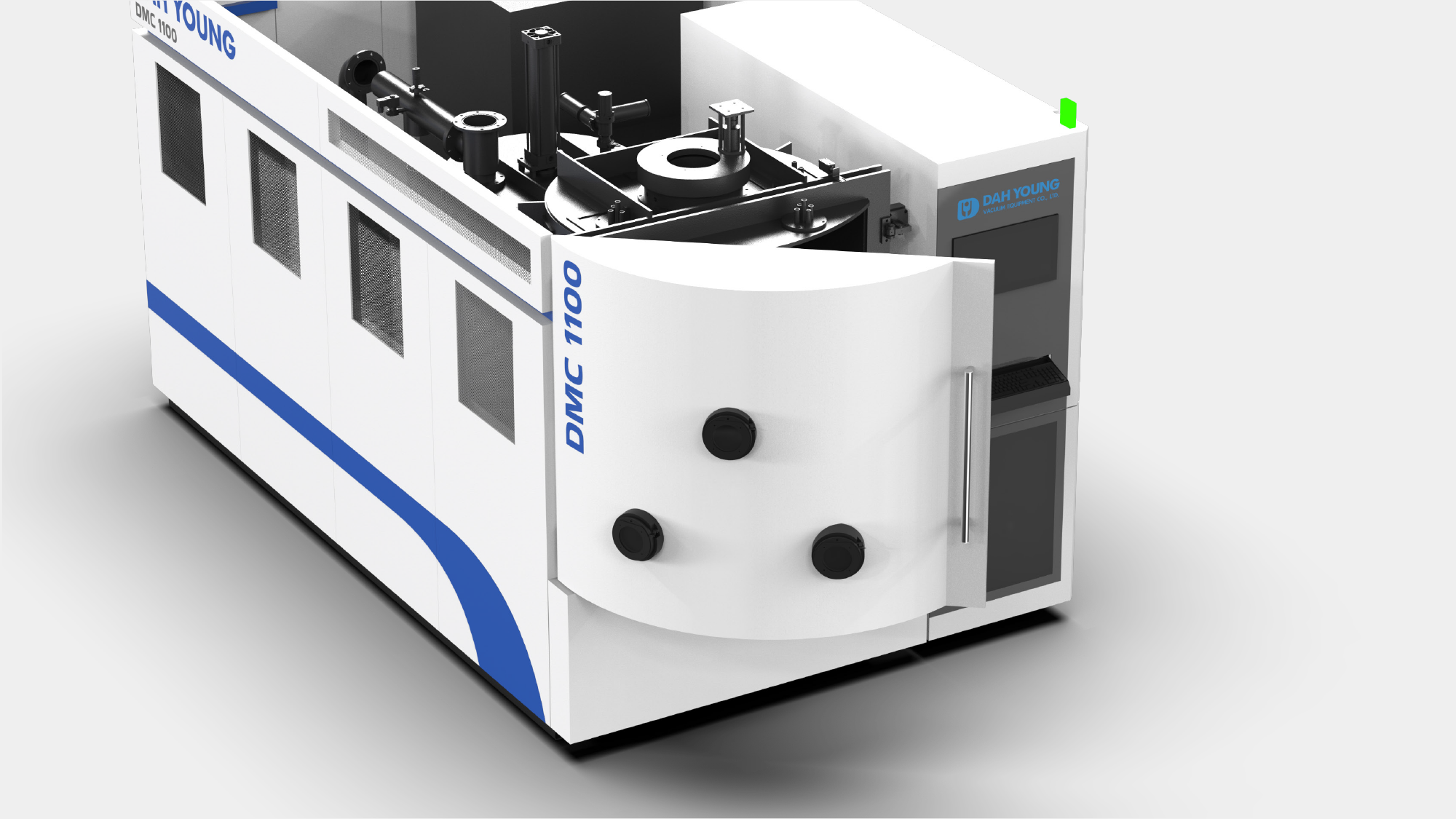

在 3D 設計階段，形碩設計將大永真空 DMC 系列從「重型工業設備」成功轉化為具備「精密儀器感」的高階產品。我們不僅在視覺上延續品牌家族語彙，更透過 3D 建模嚴謹驗證操作人員的作業動線與維護便利性。針對光學鍍膜作業中長時間監控與頻繁檢修的特點，我們優化了腳部置放空間與隱藏式抓握結構，確保設備在量產後能以極致的人因工學表現，支援高強度的精確生產環境。

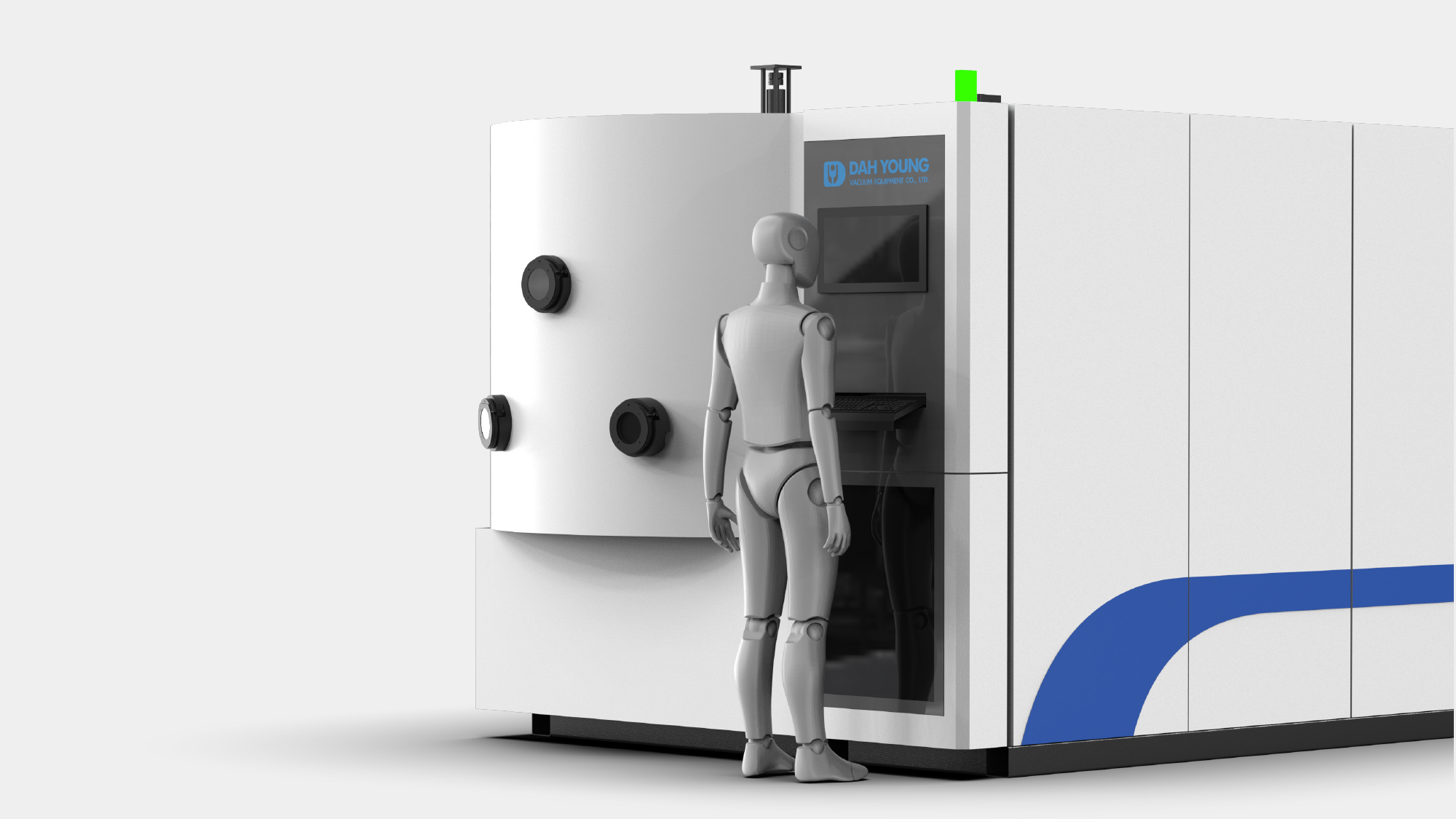

人因工學與操作空間優化

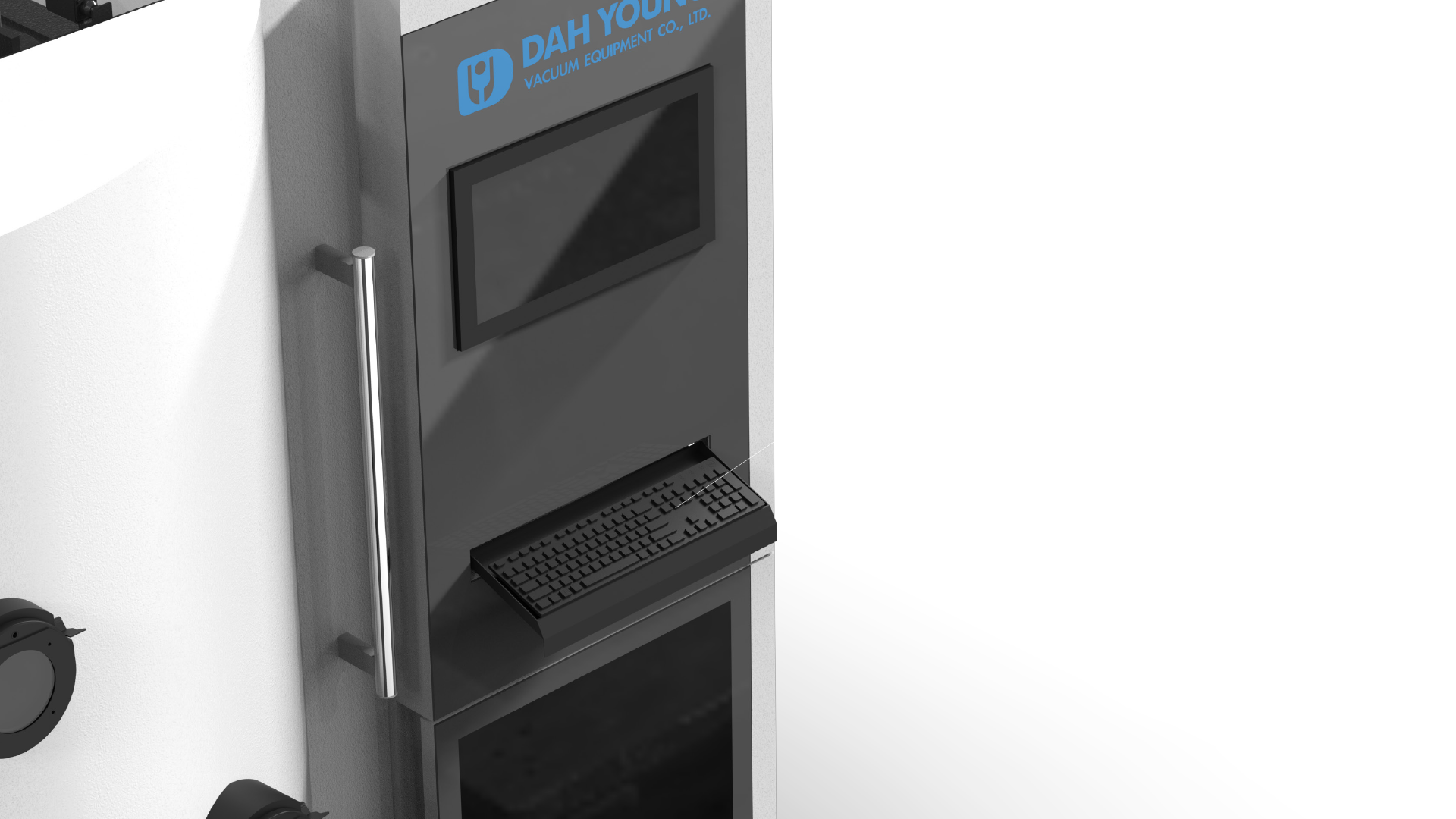

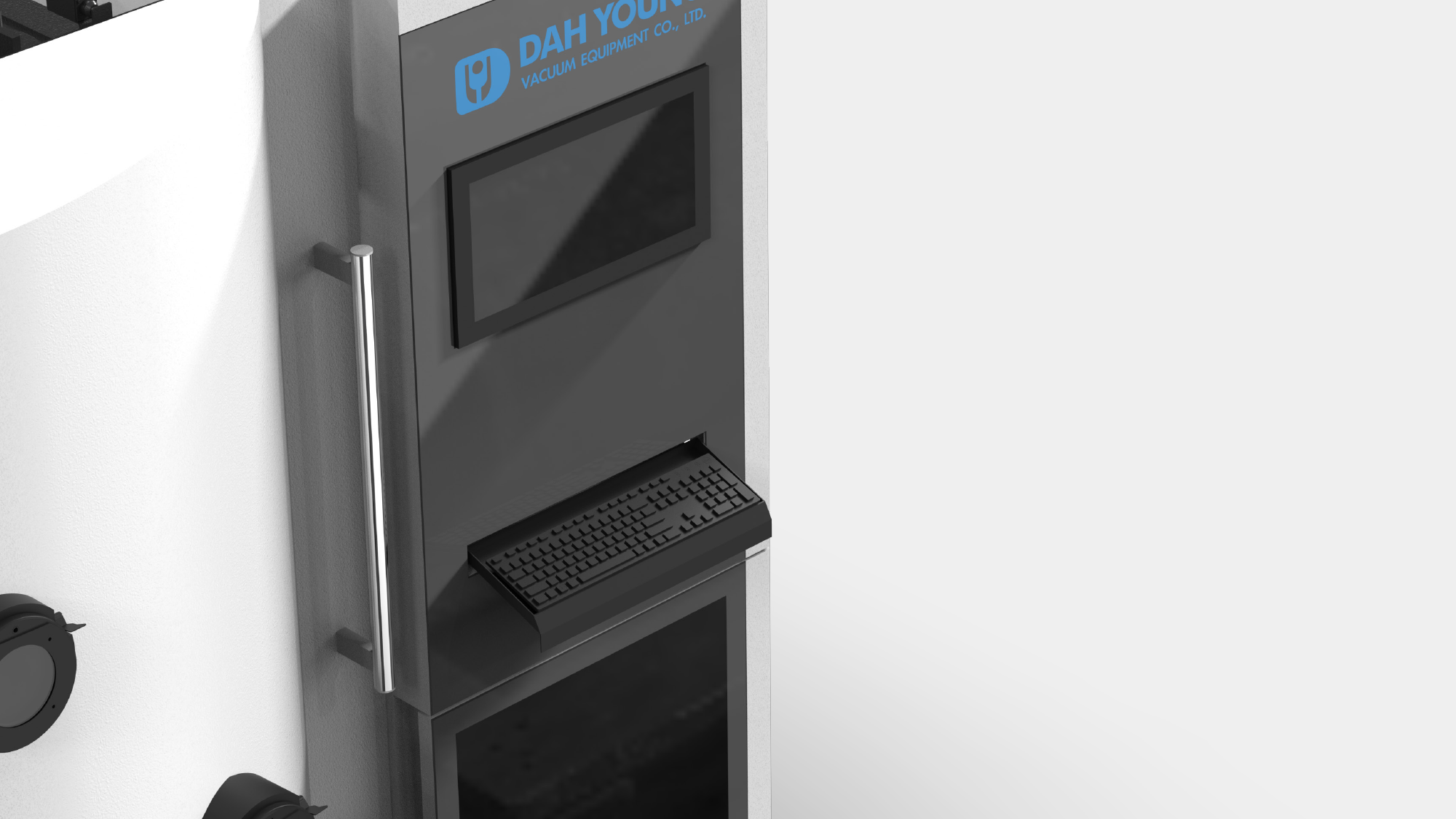

高效收納介面：於操作區導入「抽屜式收折鍵盤架」，在非作業期間可完整收納，維持通道動線流暢並保護輸入設備。



腳部空間釋放：觀測窗外罩採用「大圓弧造型」設計，將下方量體空間拉平，為操作人員騰出充裕的腳部跨放空間，減輕長時間站立監控的疲勞感。





工程實務與維修安全驗證

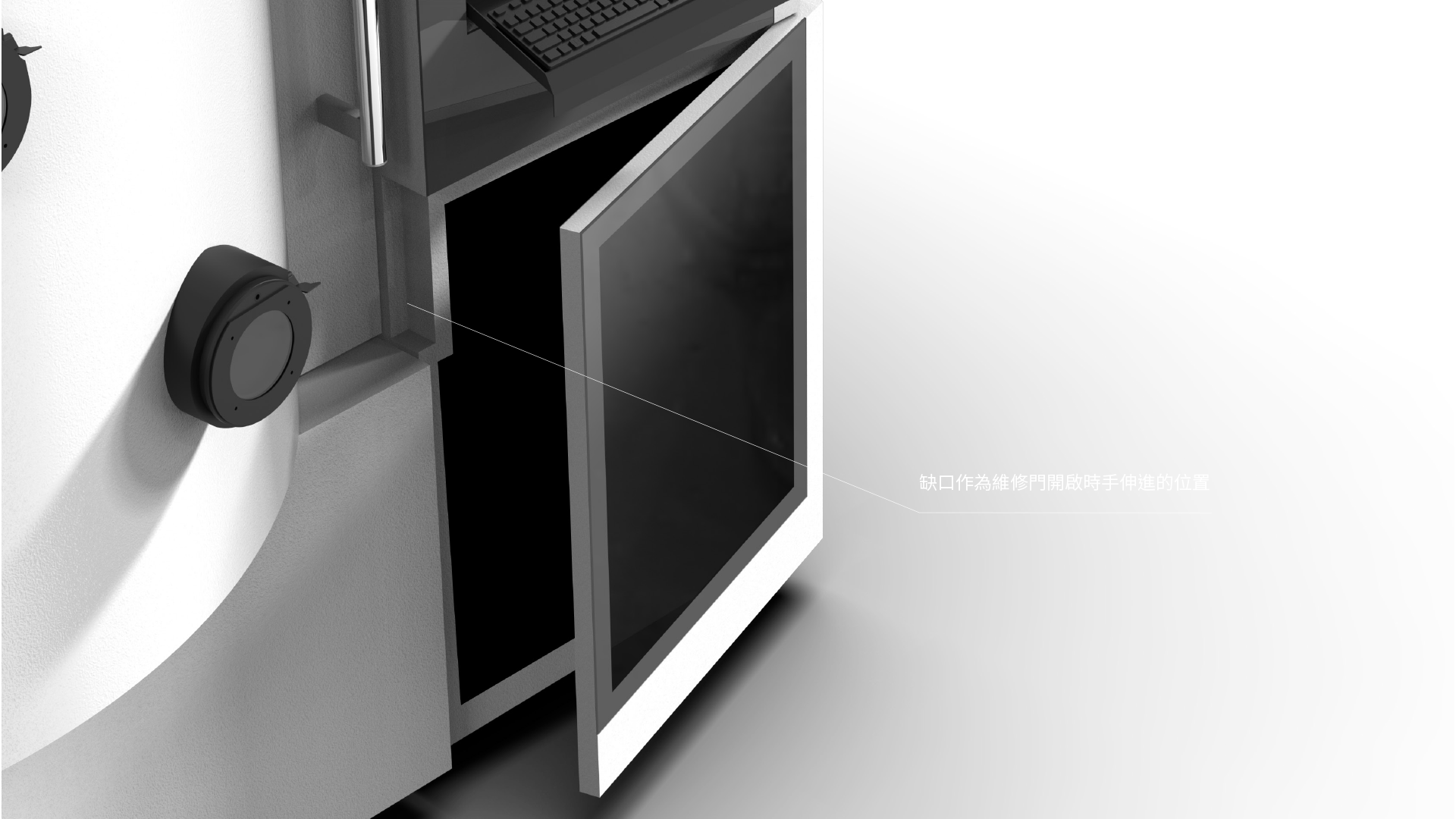

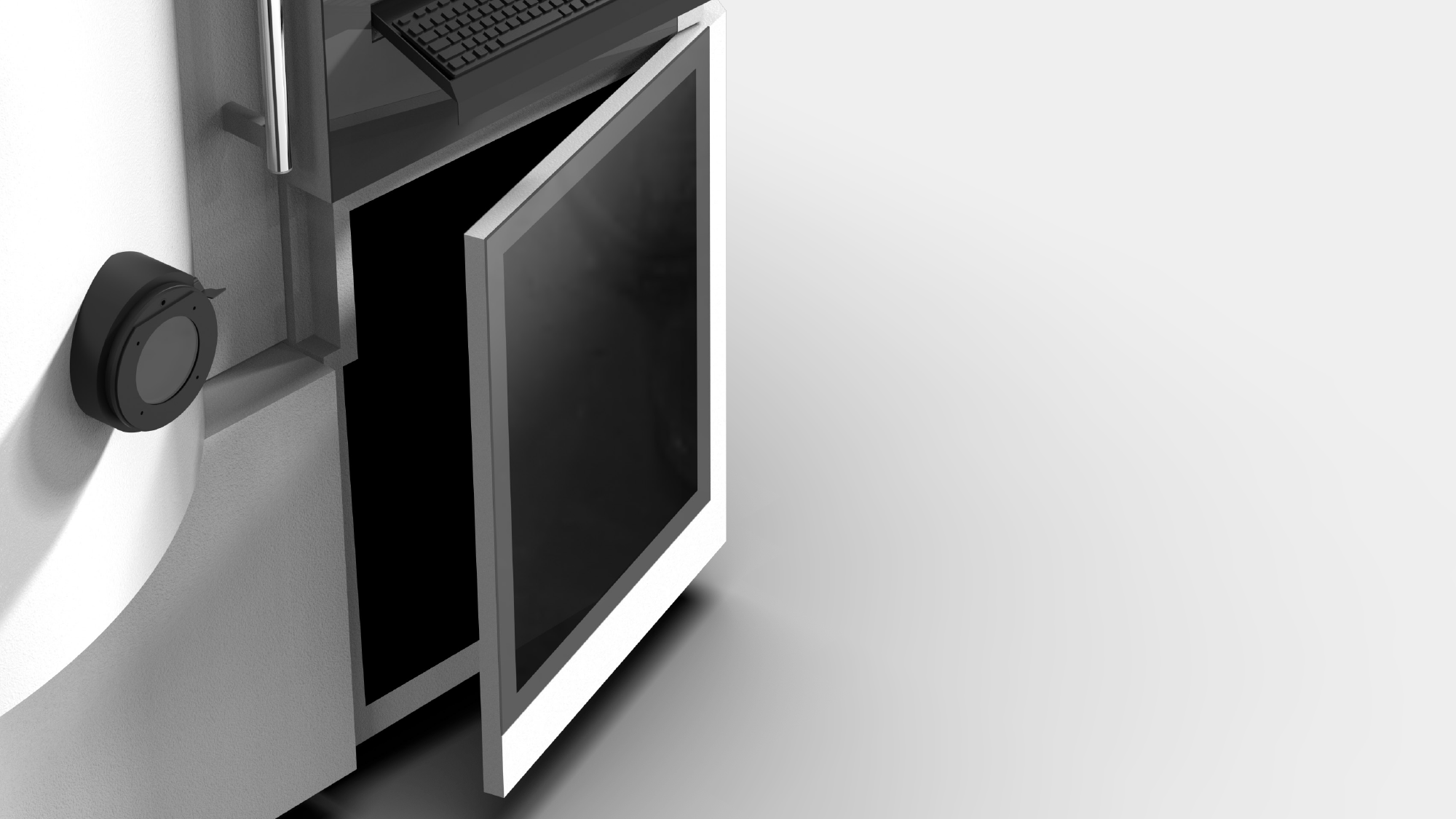

直覺維護動線：維修門側邊特別設計「隱蔽式抓握缺口」，方便維修人員在開啟厚重門板時擁有穩固的施力點，提升檢修安全性與效率。



結構美學整合：觀測窗的大圓弧幾何不僅符合流體視覺，更經過工程驗證，在不影響真空腔體保護的前提下，達成板金輕量化與美觀的平衡。





品牌識別與家族風格強化

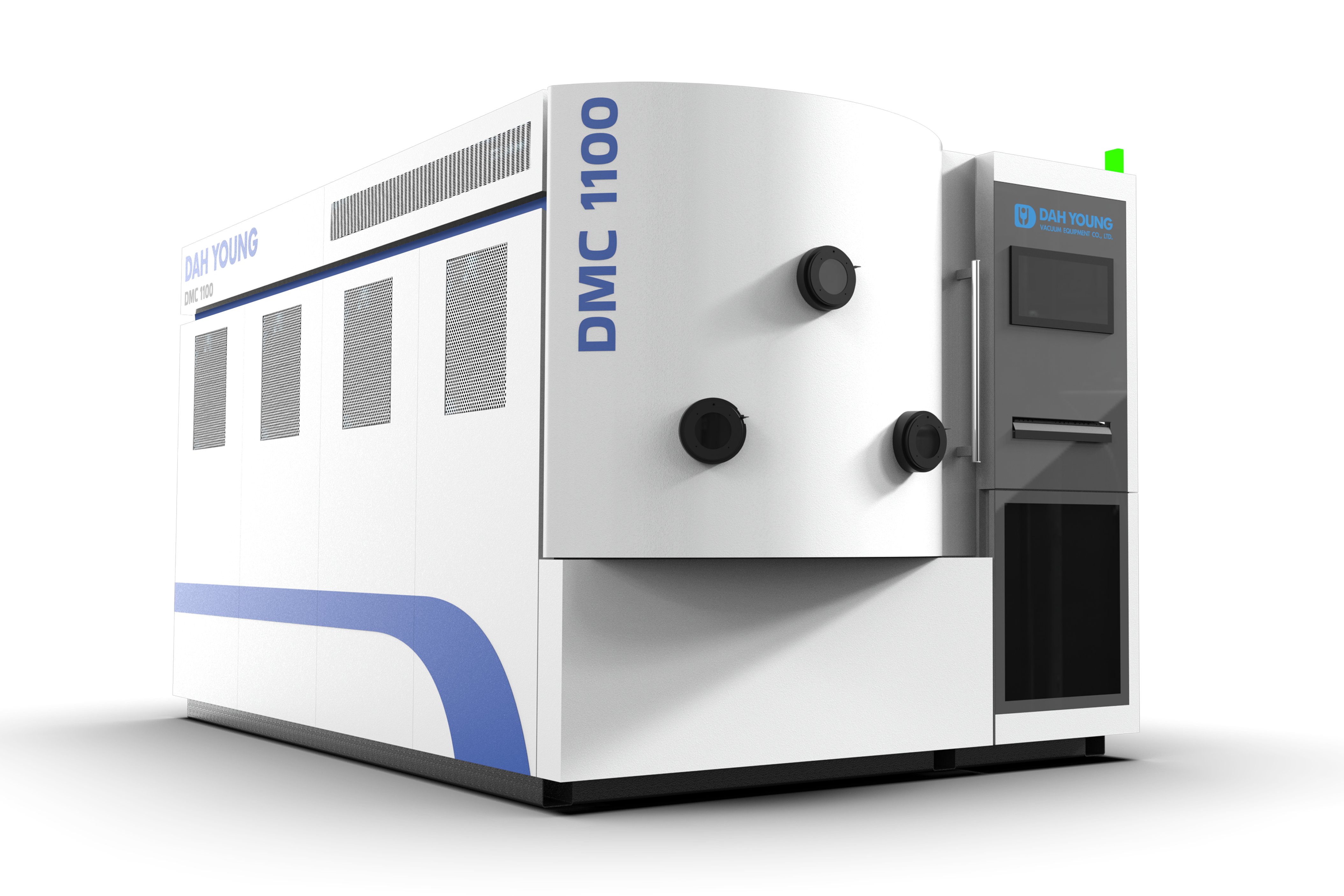

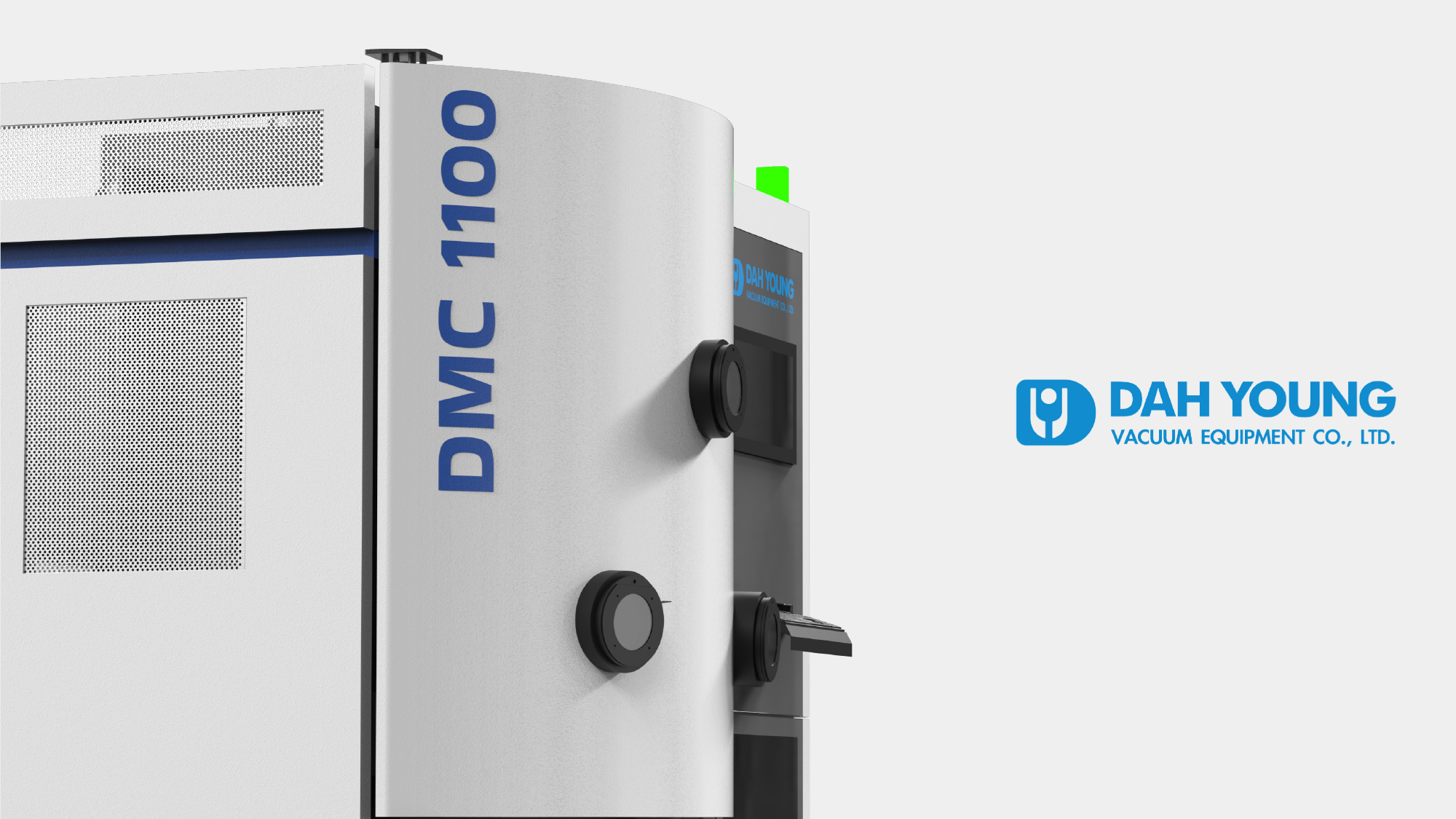

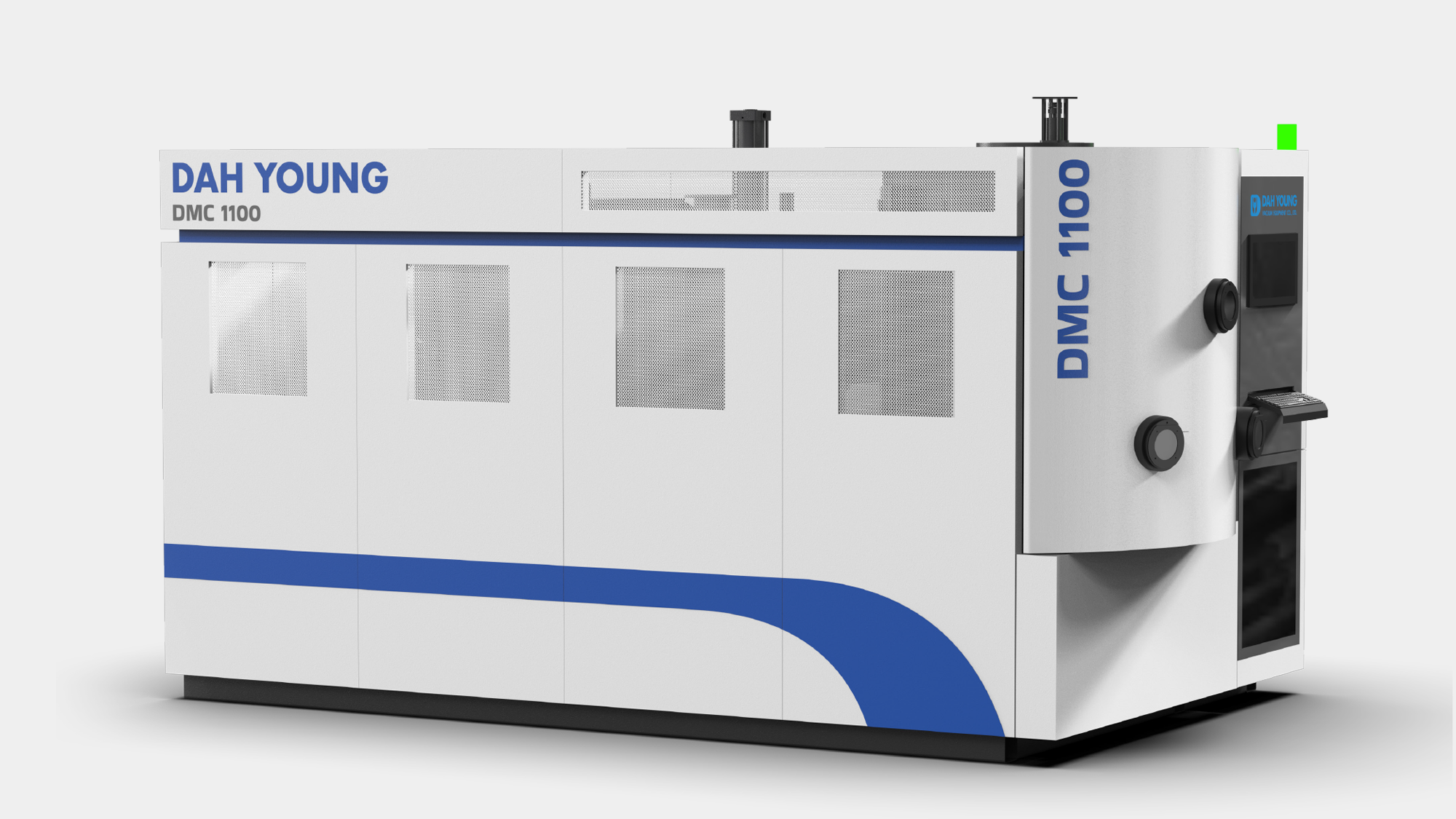

流線識別語彙：延續大永真空一貫的品牌視覺，於機身側邊設計「連貫的流線藍色色塊」，強化設備的律動感與系列化特徵。

---

【專案後記：在工藝挑戰與經濟效益間，鍛造光學精密之美】

設計的完成，是與現實製造限制的優雅博弈。在大永真空 DMC 系列開發中，前門弧度造型定義了設備的獨特性，卻也帶來加工與拆裝的技術挑戰。過程中，形碩團隊與大永同仁及板金廠反覆研討，在弧度工藝、維護便利性與經濟成本間取得黃金交叉。這份堅持不僅實現了外觀的精密風格，更驗證了設計美學與工程實務共融的價值，協助大永真空在國際市場彰顯卓越的技術深度與品牌位階。
