【設計核心目標：桌面型檢測設備的空間佈局與人機工程優化】

在此專案中，形碩設計的核心任務是將高精密感的感測技術轉化為符合「實驗室桌面使用」的高效能機殼。我們針對創控 IMS Analyzer 的中階定位，定義了結構緊湊化與操作直覺化，兩大工程指標。形碩透過重新規劃板金支架與外殼的空間利用率，成功在小型設備佔地面積的同時，確保了精密感測器的抗震需求與散熱效能，解決了研發端常見的空間分配衝突。

---

【視覺語彙演繹：科技創新導向與幾何美學的結合】

為體現企業文化中的「科技創新」精神，形碩設計捨棄了傳統設備沈重的裝飾件，改以精確的幾何線條與折彎工藝建構產品視覺。我們在板金外殼上定義了「極簡專業感」的設計語彙，針對桌上型操作需求，形碩特別優化了整機介面與機台上方散熱面的美化提案，透過工業設計的視覺引導，讓使用者無需繁瑣說明即可快速掌握操作邏輯。

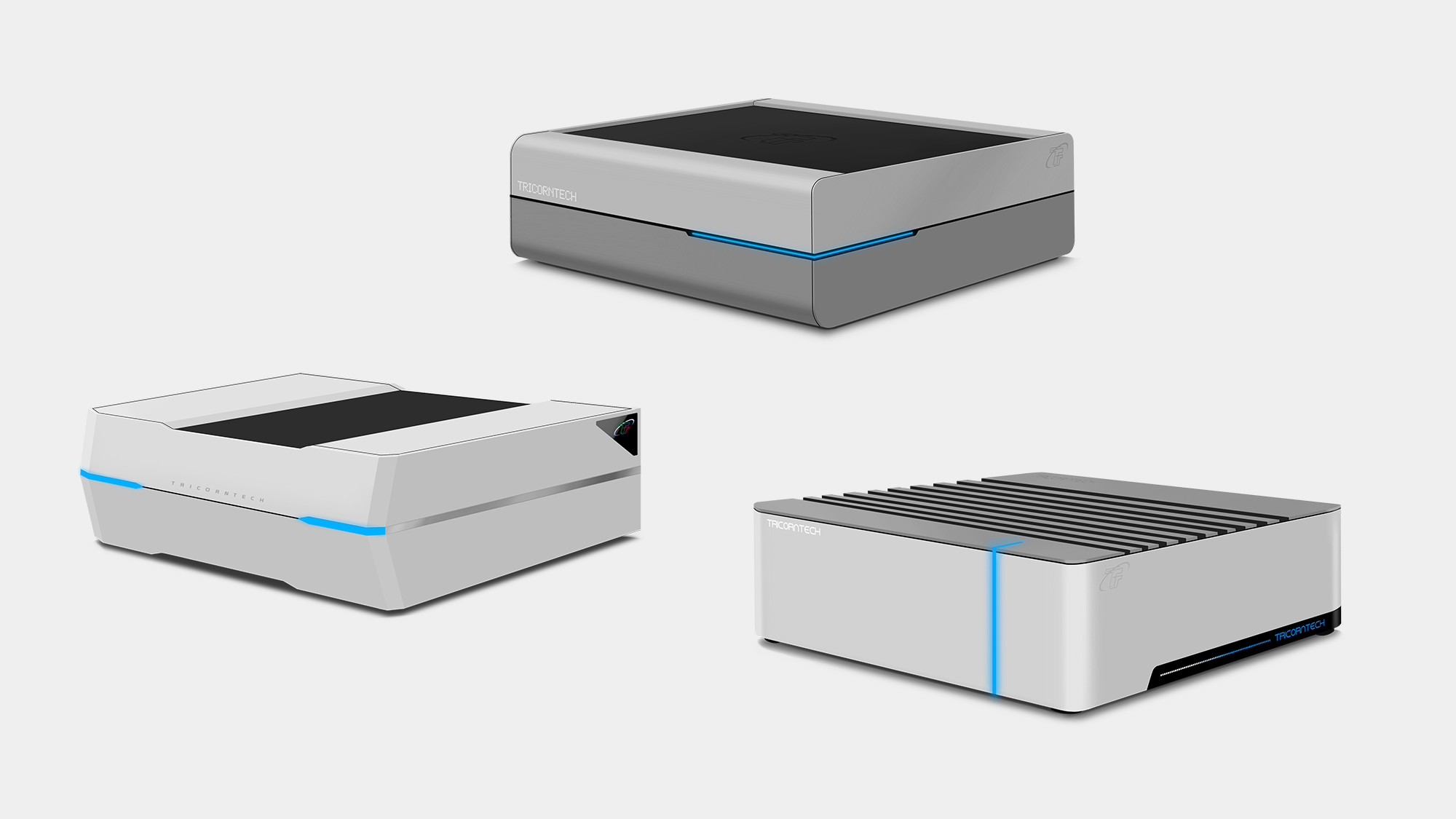

提案 A：柔性科技 —— 減法美學與模組化拼裝工法

運用邊角圓弧打破金屬的冰冷感，結合斜線條設計營造「高效率運轉」的速度意象，讓重型設備具備律動感。

圓潤倒角與友善介面： 以邊角圓潤的語彙轉化精密儀器的堅硬感，提升設備的親和力。透過上下雙色配置與薄板材拼裝，營造俐落的科技感光影。

結構隱藏與工藝優化： 利用兩側分件板金遮擋焊接熱變形，減少後段研磨工序；在中層間隙與側邊導入凹面 Logo 與狀態燈條，以極簡形式強化品牌識別。

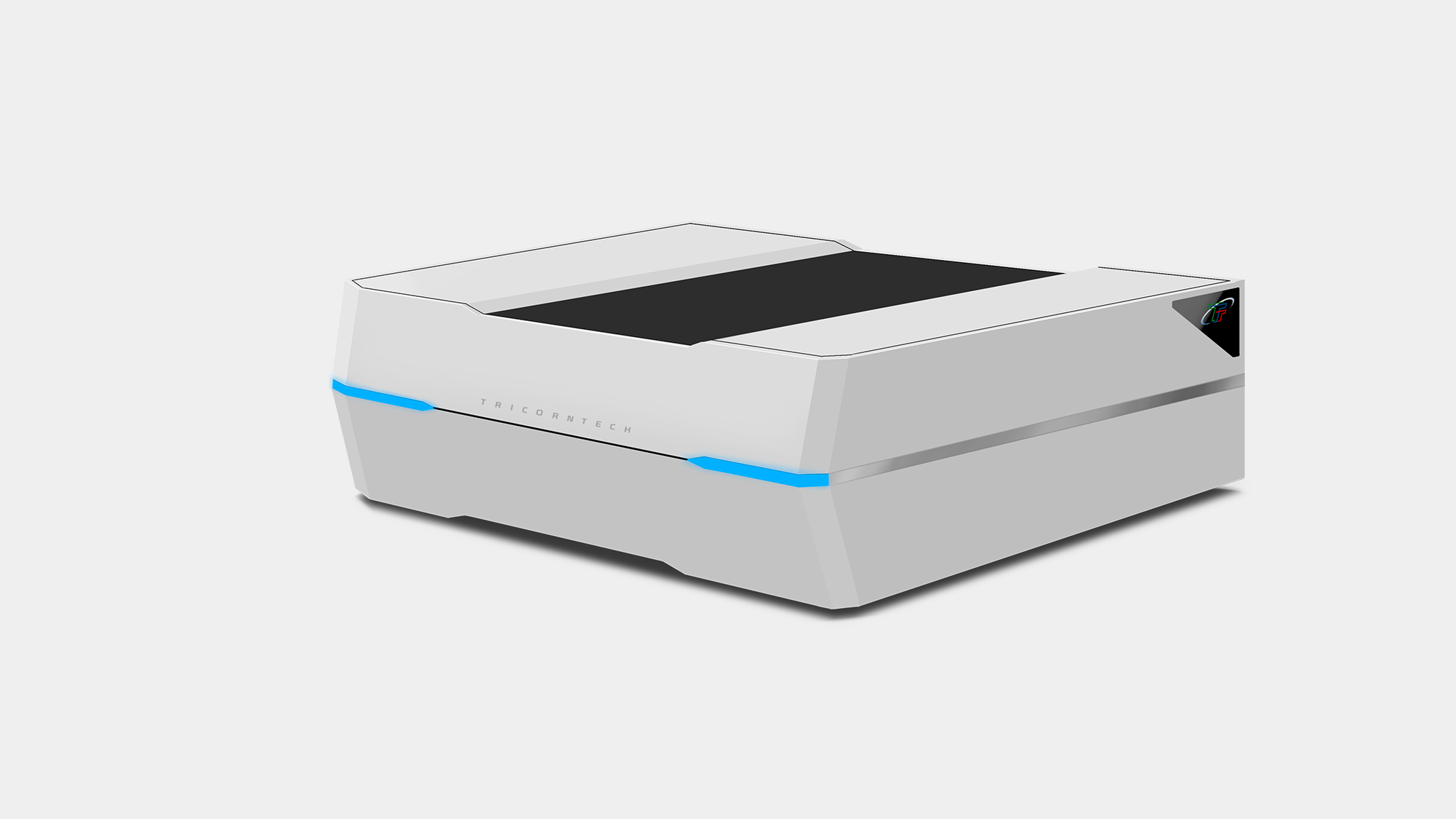

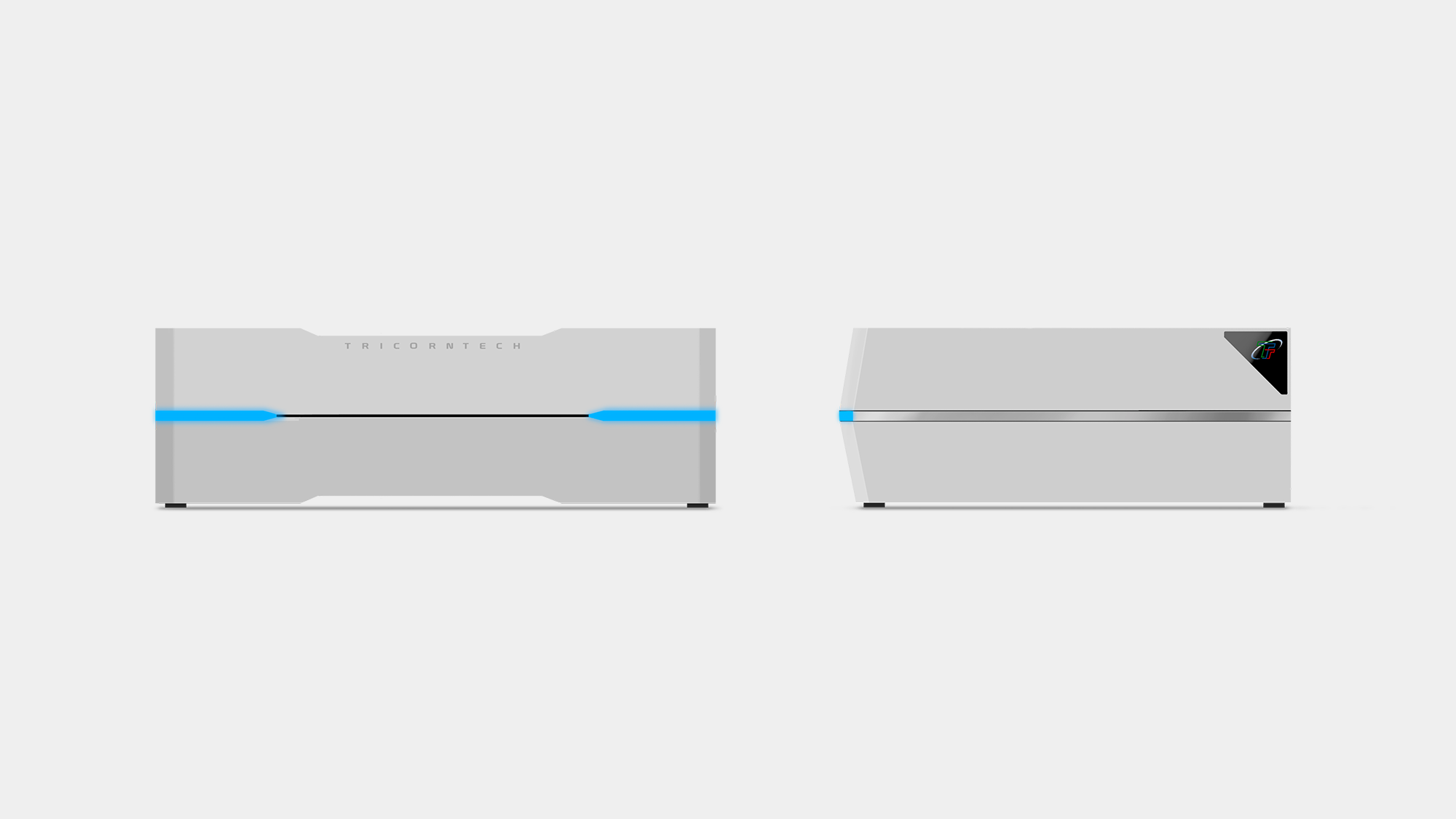

提案 B：科技感造型體現 —— 立體幾何與異材質結構對話

運用立體斜面與異材質的對比，提升設備的科技定位。


視覺減重結構： 透過上下分層與凹面層次設計，在不犧牲內部裝機空間的前提下，成功縮減機台在視覺上的體積體感。


對稱式交互介面： 配置左右對稱的狀態氛圍燈，以及運用不鏽鋼材質與深淺色噴塗對比，賦予設備更強烈的數位科技屬性。

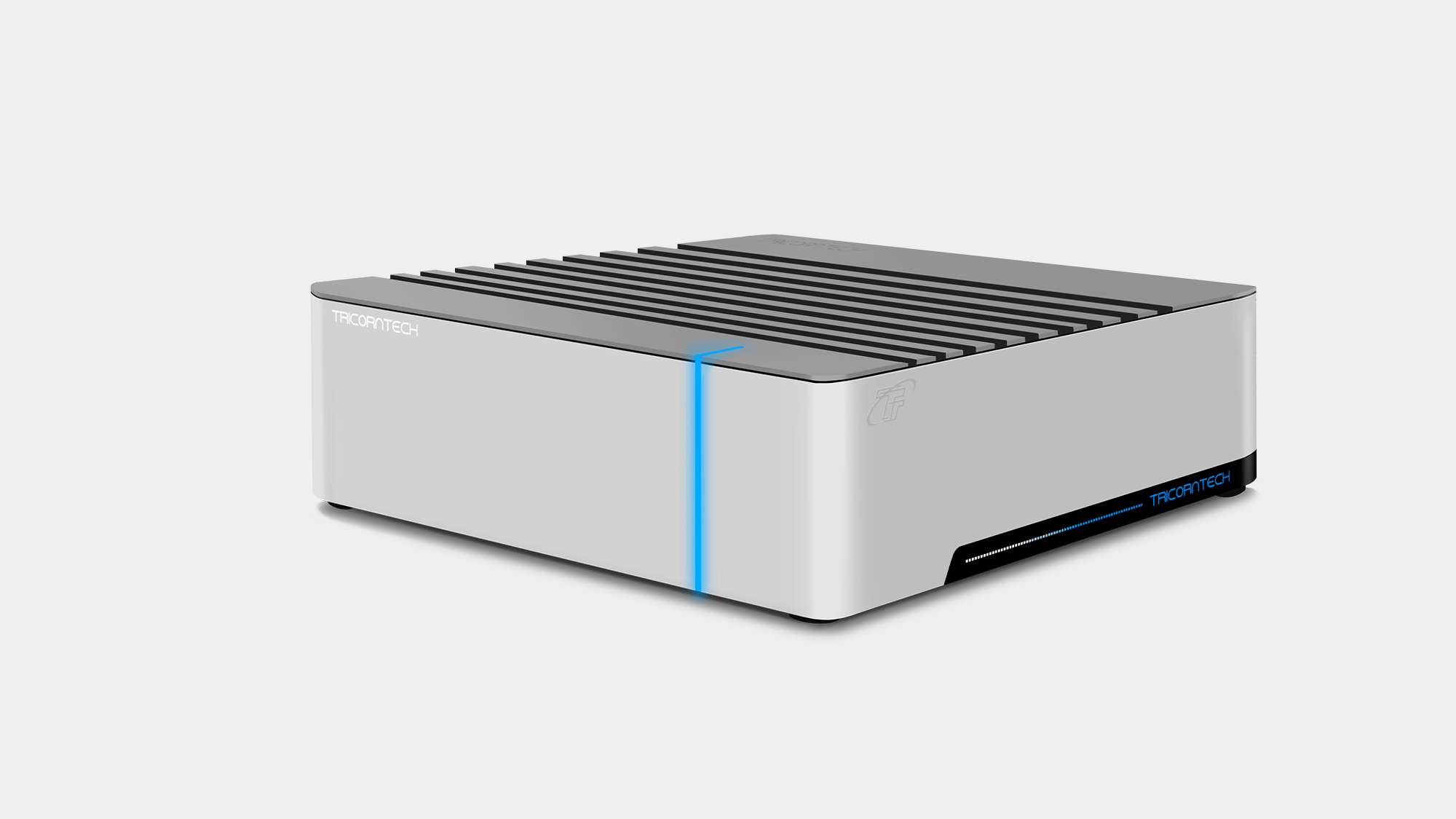

提案 B：律動機能 —— 模組化格柵與非對稱幾何美學

延續幾何風格造型，並強調將「散熱機能」與「家族特徵」進行深度整合

機能格柵與視覺連續性： 延續圓潤風格並導入格柵元素，將上方散熱系統隱藏於規律的幾何線條下，使其成為系列化產品的家族特徵與識別核心。

非對稱分割與精緻細節： 透過不對稱的正面比例與直式縫隙燈條打破單調感，並在側邊下緣注入漸層幾何元素，展現極簡風格下細膩的工業細節。

色彩計畫

以較符合科技調性的灰階配色白灰黑為主調，並以創控企業色之一「藍」為點綴，運用大面積無彩色配色，讓整體能更著重在外觀造型的呈現，更與色彩間達到相輔相成的效果。

---

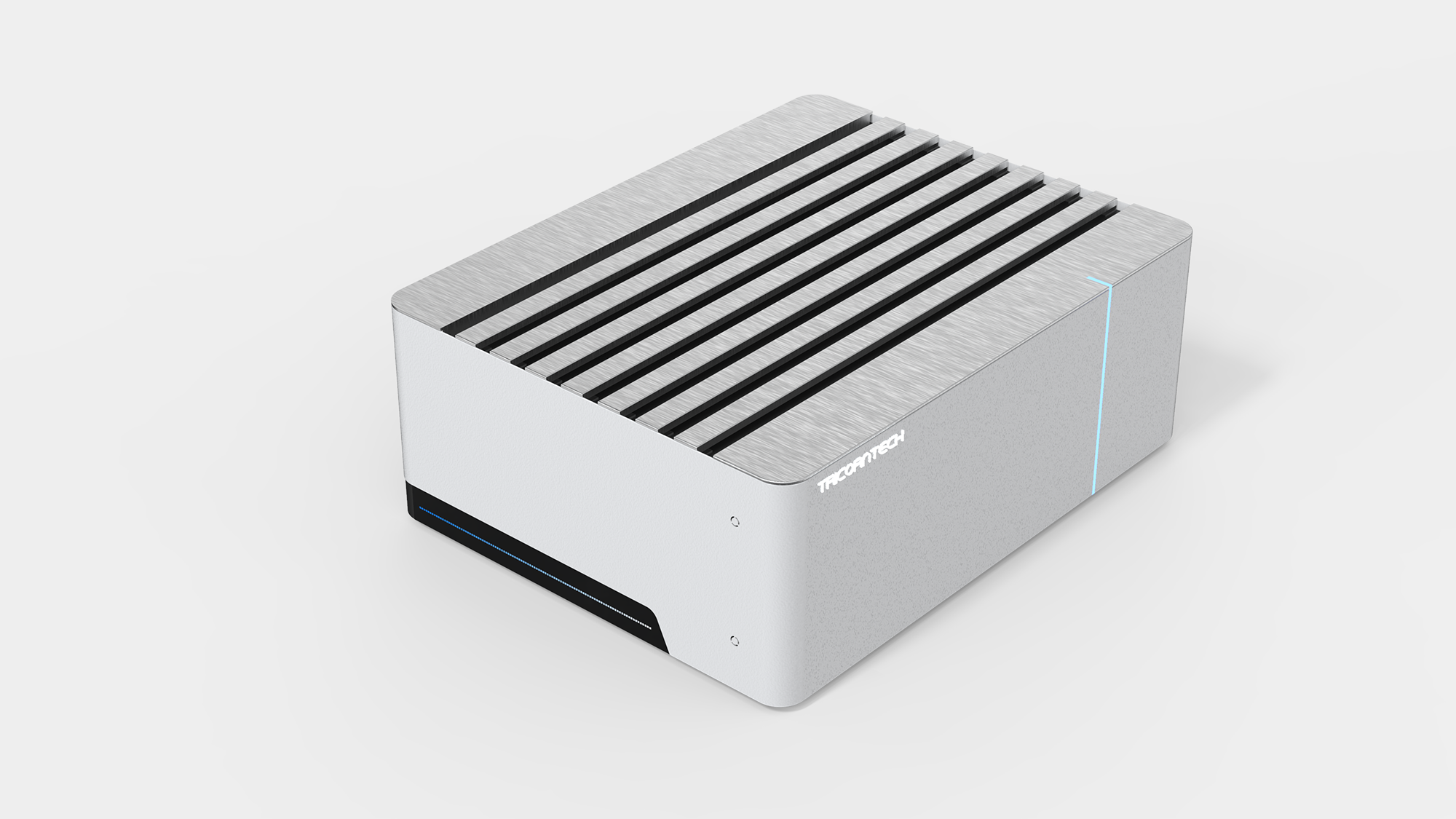

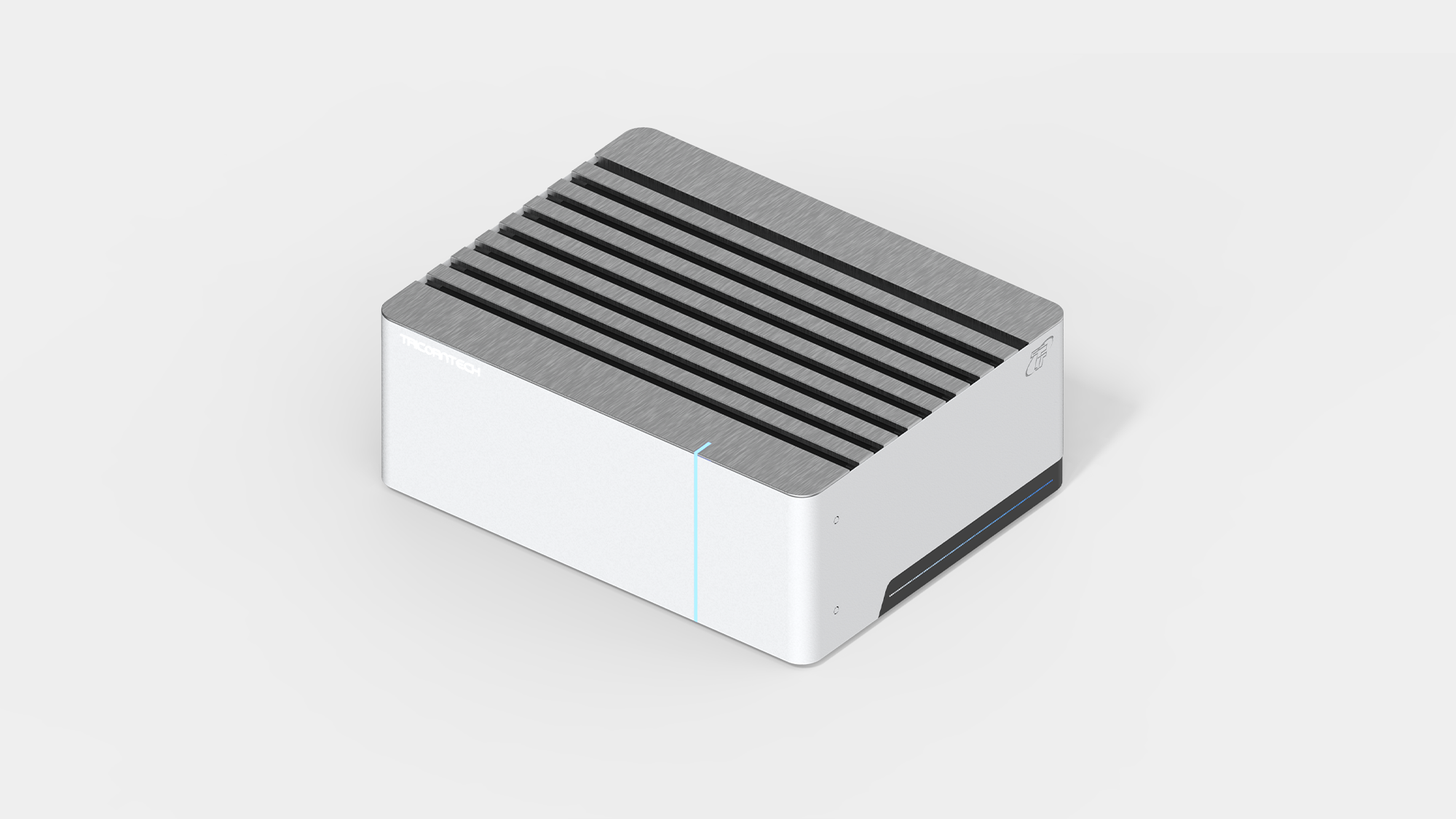

在客戶選定提案 C 後，進入 3D 細節研發階段，重點在於將「律動格柵」與「非對稱美學」轉化為實際的板金生產特徵。我們針對設備的量產效益、散熱邏輯與品牌識別進行了多維度的工程優化，確保設計方案在滿足工業美學的同時，完全符合量產端的工藝標準與售後維修的便利性。

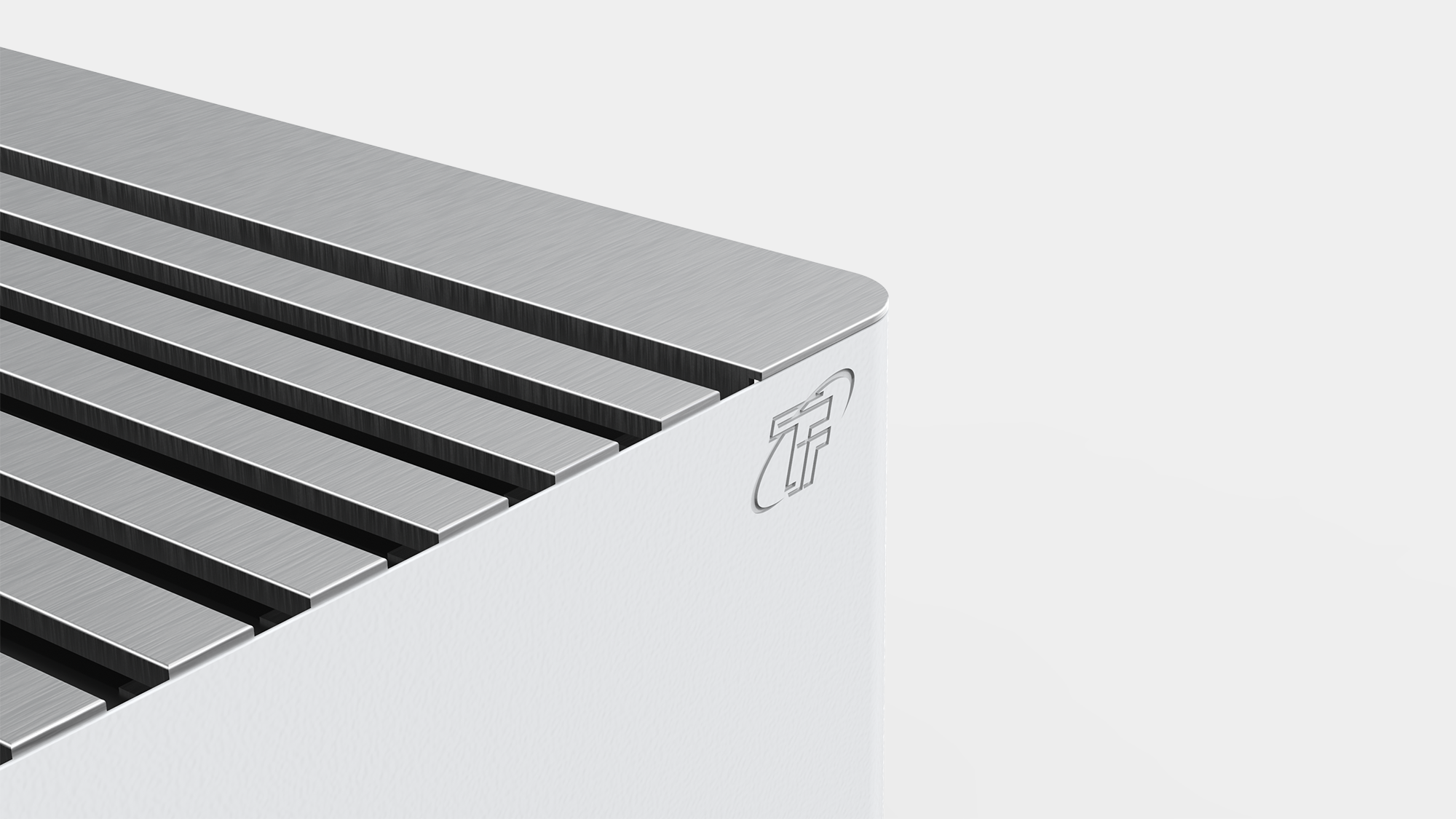

模組化格柵研發：

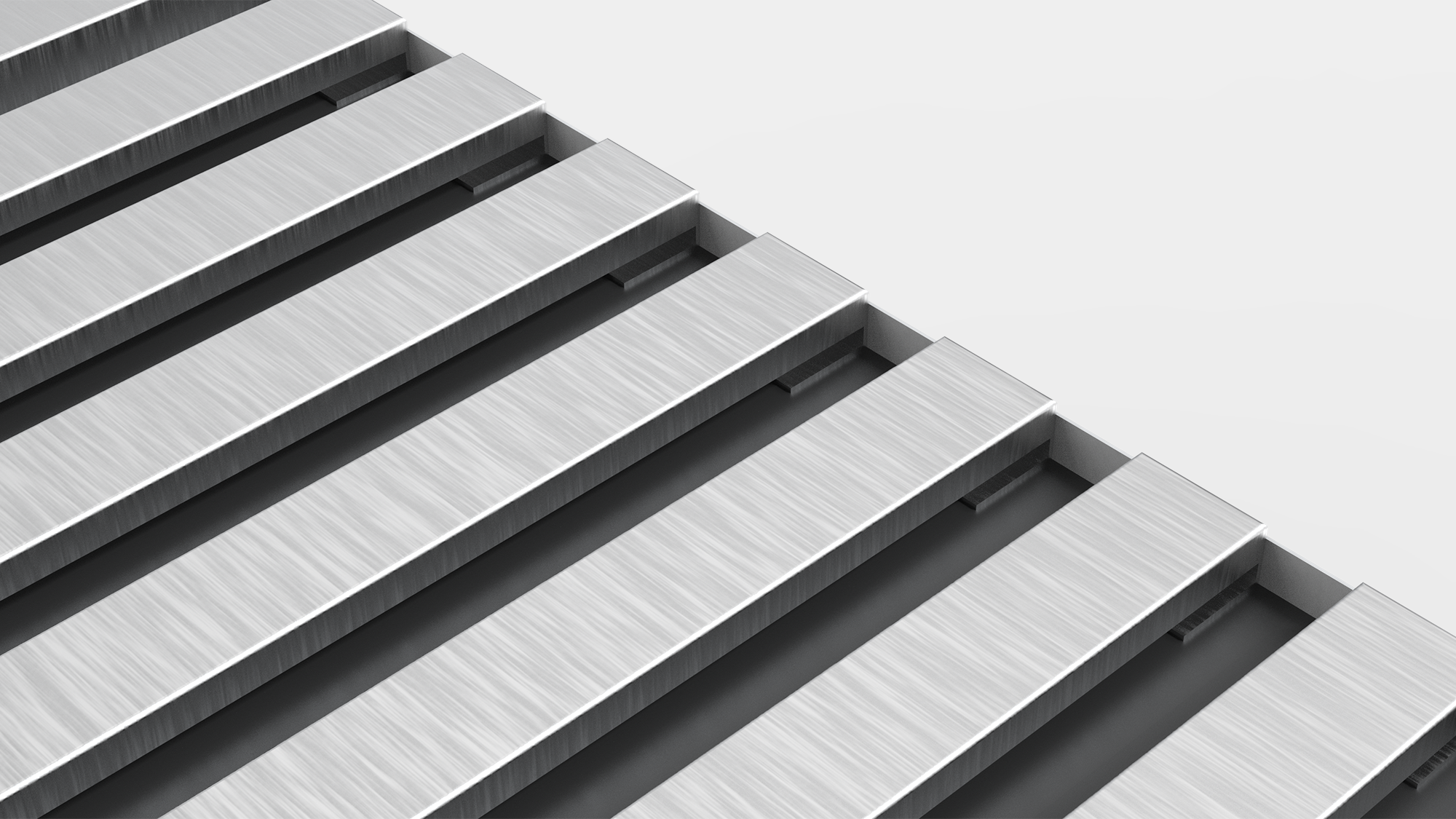

採用薄板材連續折彎（L-Bend）工法，取代傳統沖孔網，建立具備深度感且易於清潔的排風模組。


表面處理與印刷工藝：




於側邊組件導入方格漸層印刷元素，結合異材質飾板，打破大面積金屬板材的單調感，堆疊出實驗室設備的精密特質。


耳扣孔設計：

創新設計「斜附耳扣孔」，採敲除式設計，在未鎖固時維持機殼外觀完整度，需鎖固時再行敲除，完美兼顧視覺美觀與機架安裝功能。

高對比視覺引導：

利用非對稱比例分割出的縫隙燈條，不僅具備狀態警示功能，更能在複雜的實驗室環境中，引導操作者快速辨識設備運作現況。

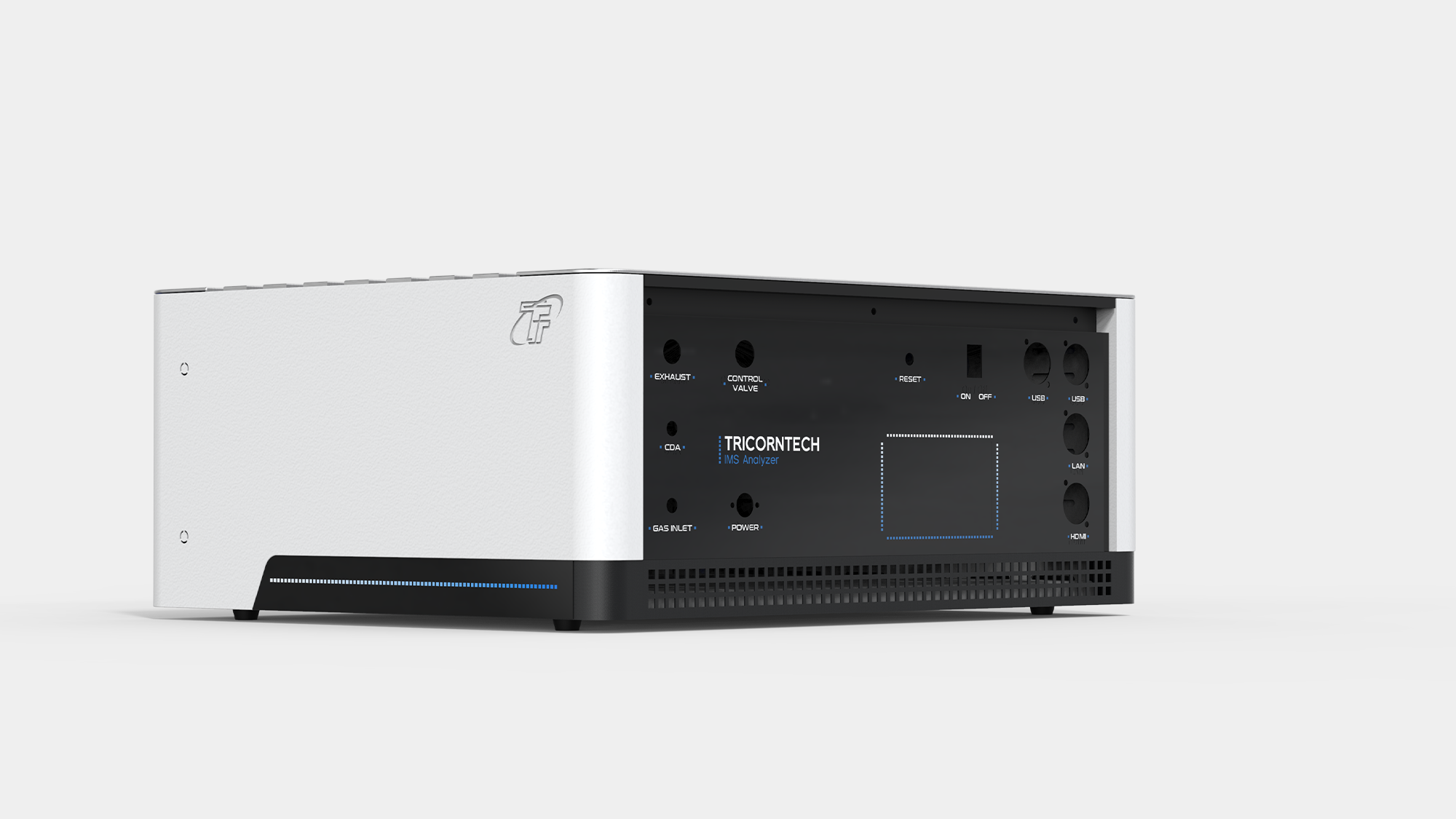

I/O 面板規劃及維修空間優化設計：



重新規劃面板的排列位置及印刷圖樣，提升識別及易讀性。另外利用凹槽的設計及簡易的螺絲鎖固，可輕鬆開啟整機上蓋，使維修空間達到最大化。

---

【專案後記：定義設備商的品牌戰略與量產優勢】

形碩板金設計透過 DFM 實務經驗解決設計與製造的技術斷層，將複雜分析儀器轉化為具備國際競爭力的家族化品牌資產。

形碩成功協助創控科技在中階定位下實現高感官品質，核心價值在於消除開發初期的製程不確定性。我們不僅解決了板金銲接熱變形與裝機便利性的實務痛點，更透過此專案確立了視覺 DNA，奠定未來產品線的家族化系統。
