【設計核心目標：從重型結構穩定到潔淨防護的工業轉型】

在半導體封測與製造環境中，廢氣處理設備不僅需具備極高的化學穩定性，更需因應 24 小時不間斷的維修便利性。形碩設計針對臺禹科機 P300A 進行深度研發，首要任務是改善傳統工業機體因門板懸掛重型電氣箱導致的變形問題。我們透過重新配置結構質心，並導入圓潤整潔的視覺美學，將原本冰冷的廠務設備，提升為具備抗腐蝕防護與優質人機互動的半導體高端儀器。

---

【視覺語彙演繹：工業潔淨感的幾何重塑與光影介面計畫】

針對臺禹科機 P300A 的設計，形碩設計聚焦於消除工業設備笨重的刻板印象 。我們以「圓潤、簡單、整潔」為核心視覺基因，旨在減少縫隙以防粉塵堆積，同時整合「底進上出」的氣流機能 。透過灰白色機身與新 Logo 色彩的對比應用，我們將原本複雜的廢氣處理系統轉化為具備高識別度、減輕感知疲勞的專業設備 。

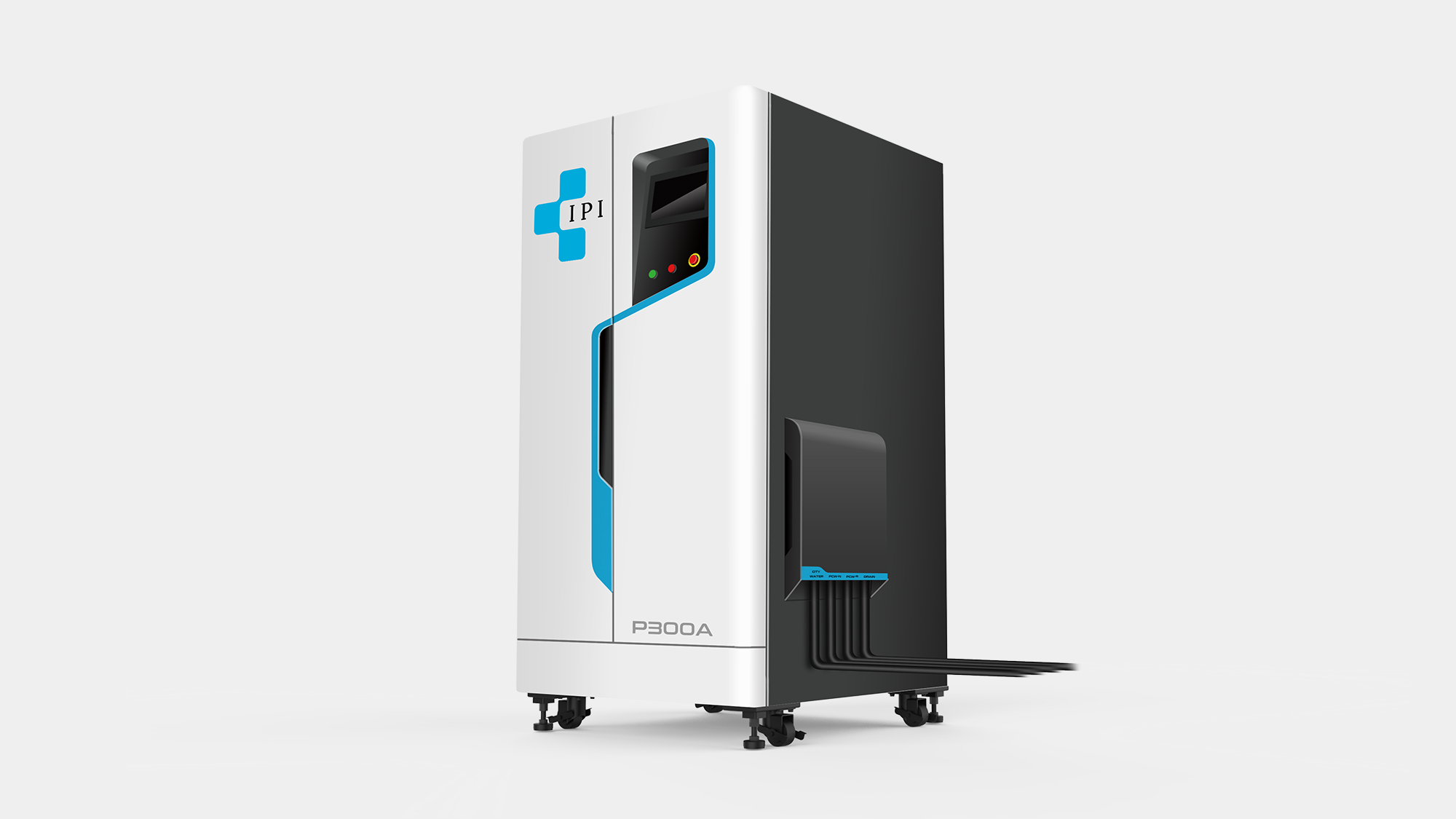

提案 A：先進技術意象——科技感壓克力與人因防眩光設計

以圓潤外型為基調，搭配「圓角梯形」與藍色飾條引導，將把手與操作區完美整合 。操作區域大膽結合黑色壓克力與板金材質，強化電漿廢氣處理的先進技術意象 。



防眩光螢幕優化：螢幕採內推設計，除符合人體站立視角外，更有效減少自立操作時的反光，緩解人員操作時的感知疲勞。

管線識別系統：機身右側採用上掀蓋板修飾水管與廢氣接頭，並以藍色飾條橫向排列管線名稱，解決機身上方與右側管線紛亂的問題，提升辨識效率。

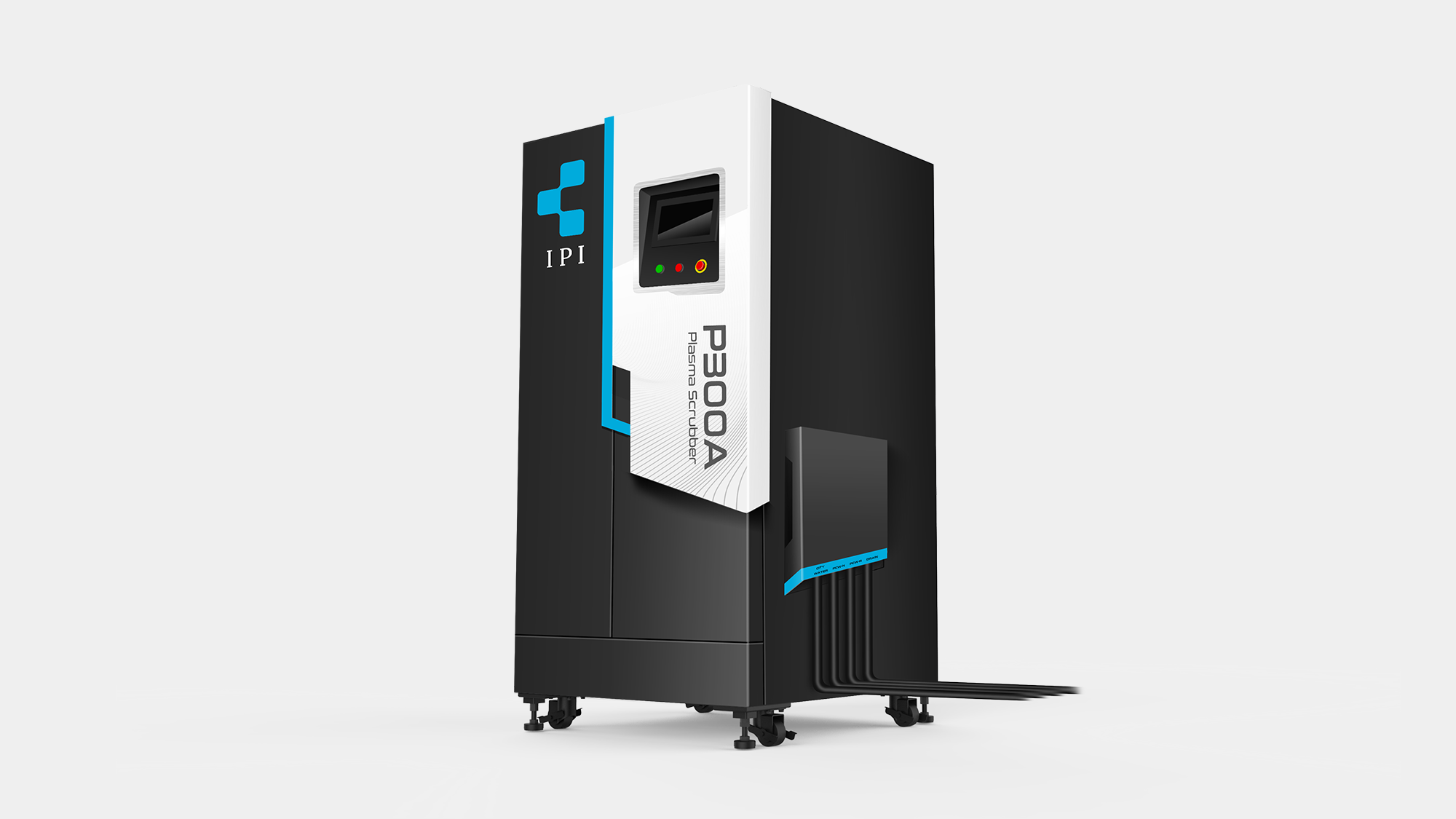

提案 B：平衡流線美學——Logo 語彙整合與隱藏式結構

採用左右意象平衡的設計，兩端配置圓弧面特徵以應對防粉塵堆積 。正面以流線型的藍色特徵線帶出廢氣處理的氣體流動感 。



防眩光螢幕優化：將操作螢幕打斜，不僅減少視覺壓迫感，更方便使用者在站姿下快速閱讀數據 。

品牌特徵散熱孔：將機身左側散熱孔設計為LOGO的圖樣，右側管線整合至機身外的專屬箱體內，確保機身主體視覺呈現極致的整潔感 。

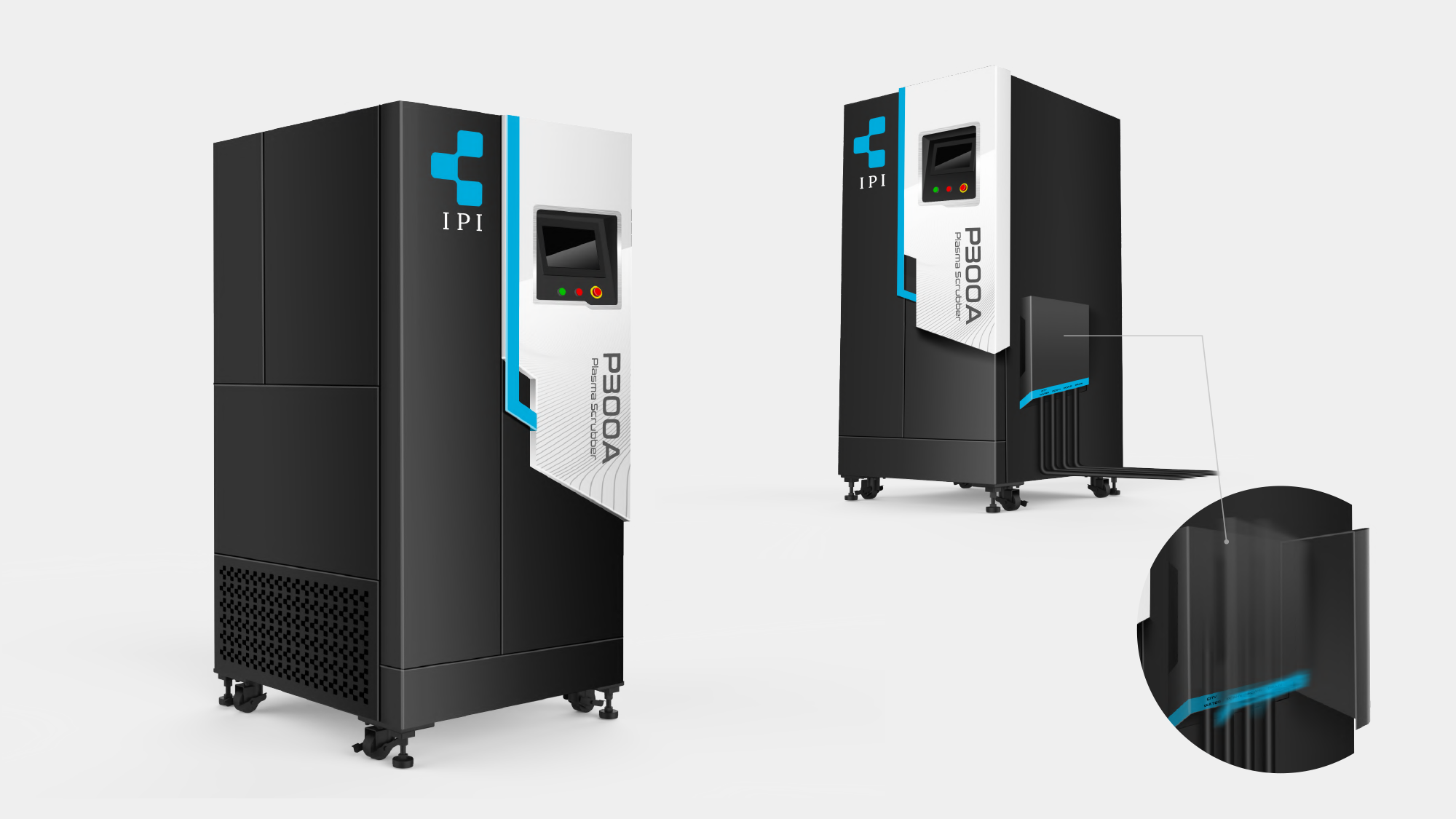

提案 C：俐落塊體相嵌——模組化板金與平行四邊形交互

以俐落的塊體相嵌設計，將使用者視線集中於螢幕操作與門把互動區域。藍色塊面向下延伸與白色區塊交織，創造出獨特的「平行四邊形」握持空間，賦予維修門直覺的操作點 。



不鏽鋼質感螢幕：以黑白配色提高外型的立體感與堅固可靠的品質意象 。螢幕周邊搭配不鏽鋼飾板與雷射打標，提升設備耐腐蝕的專業質感，符合半導體廠務環境需求 。

高效維修動線：側掀式蓋板完整收納接頭與管線，並確保週期性保養時能有足夠的空間進行腔體內部清潔 。





色彩計畫

客戶希望呈現出乾淨、潔白的形象，所以設計師配以大面積的白色為主色，再輔以灰色配合，營造出廢氣處理設備的純淨的色彩意象。

---

【工程實務驗證：重型結構穩定性與防護美學的深度整合】

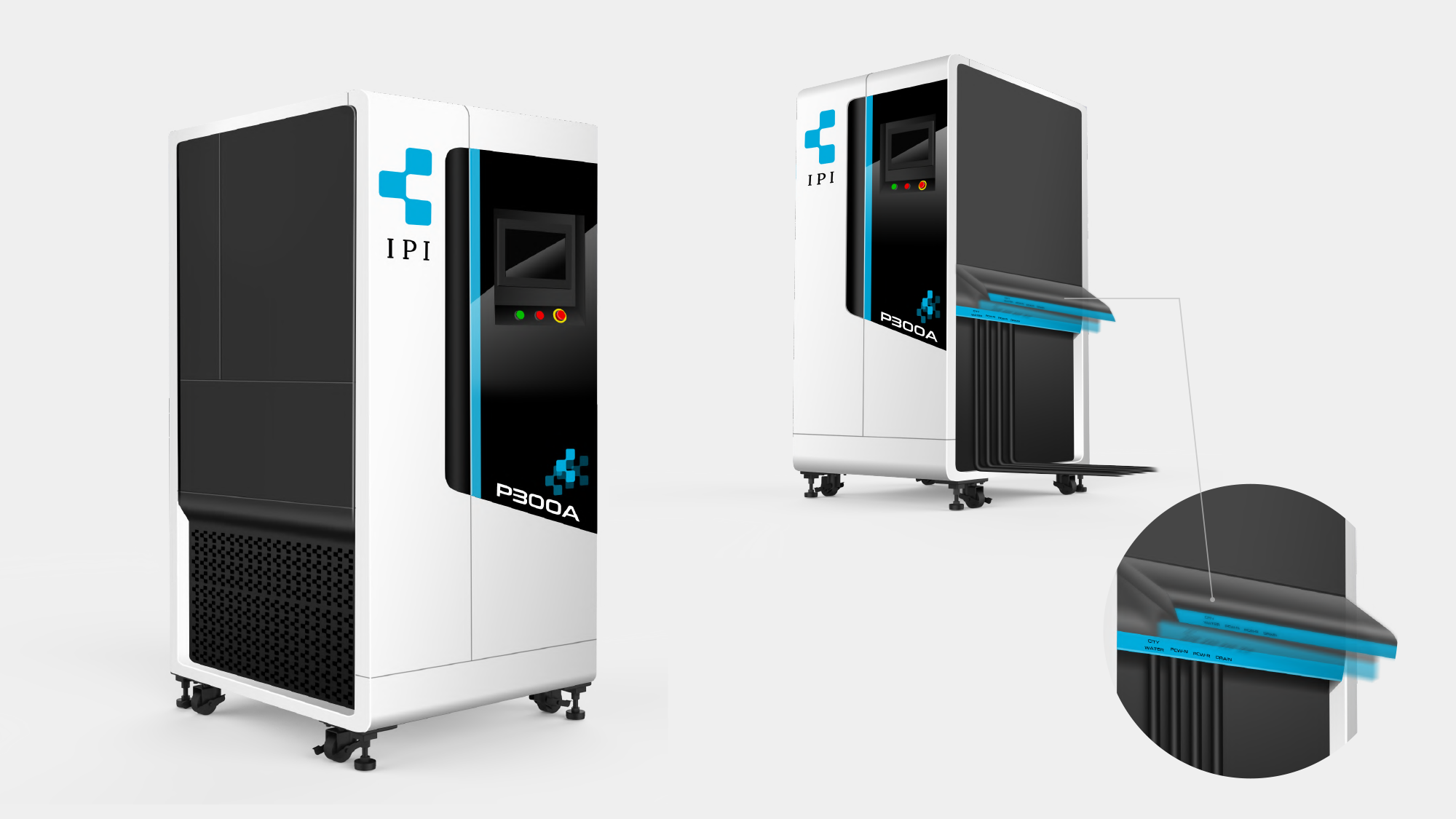

在臺禹科機 P300A 的 3D 階段，形碩設計聚焦於解決半導體廠務設備在長期運作下的結構穩定性 。我們以提案 C 為核心基礎，將俐落的塊體相嵌語彙轉化為具備高可靠度的量產板金件，並透過精密工程驗證，確保設備在兼顧美觀外型同時維持極高穩定度。此階段不僅強化了企業識別，更針對氣流路徑與多向管線配置進行系統化整合。





結構穩定與平整化工程

延續提案 C 的塊體相嵌設計，透過模組化板件有效分散操作箱與電氣箱載重，根治門板因過重導致的變形痛點 。考量機身上方與右側管線配置，將門鎖與散熱孔改為淺入機身設計，維持外觀高度平整以防止粉塵堆積 。





人因介面與識別強化細節

螢幕高度精準校對至人體站立可視範圍 。並延續提案 C 的內推設計形成斜面，從物理角度減少自立操作時的反光與感知疲勞 。



利用平行四邊形的塊體層次創造出獨特的握持空間，並搭配企業專屬藍色線條，讓維修操作點具備高度識別性 。

---

【專案後記：板金工程與工業美學的深度對話】

在臺禹科機 P300A 電漿廢氣處理設備的研發過程中，形碩設計成功將半導體廠務設備從單純的功能導向提升至品牌識別的高度。我們不僅解決了操作門板因重載導致變形的工業痛點，更透過平整化與內斂設計的視覺策略，滿足了潔淨室對防粉塵堆積的嚴苛要求 。

面對高達 600kg 的設備重量與複雜的管線配置，形碩團隊發揮專業板金研發實力，滿足底進上出的氣流需求，並將企業標誌轉化為具備識別度的造型。這場從結構優化到人因介面的全面重塑，不僅大幅緩解了維修人員的操作疲勞，更協助臺禹科機在板金成本可控的前提下，打造出足以與日韓品牌抗衡的高階設備形象，定義了新一代半導體設備的專業基準 。

_{設計前 / 廢氣處理設備Ｐ300A}

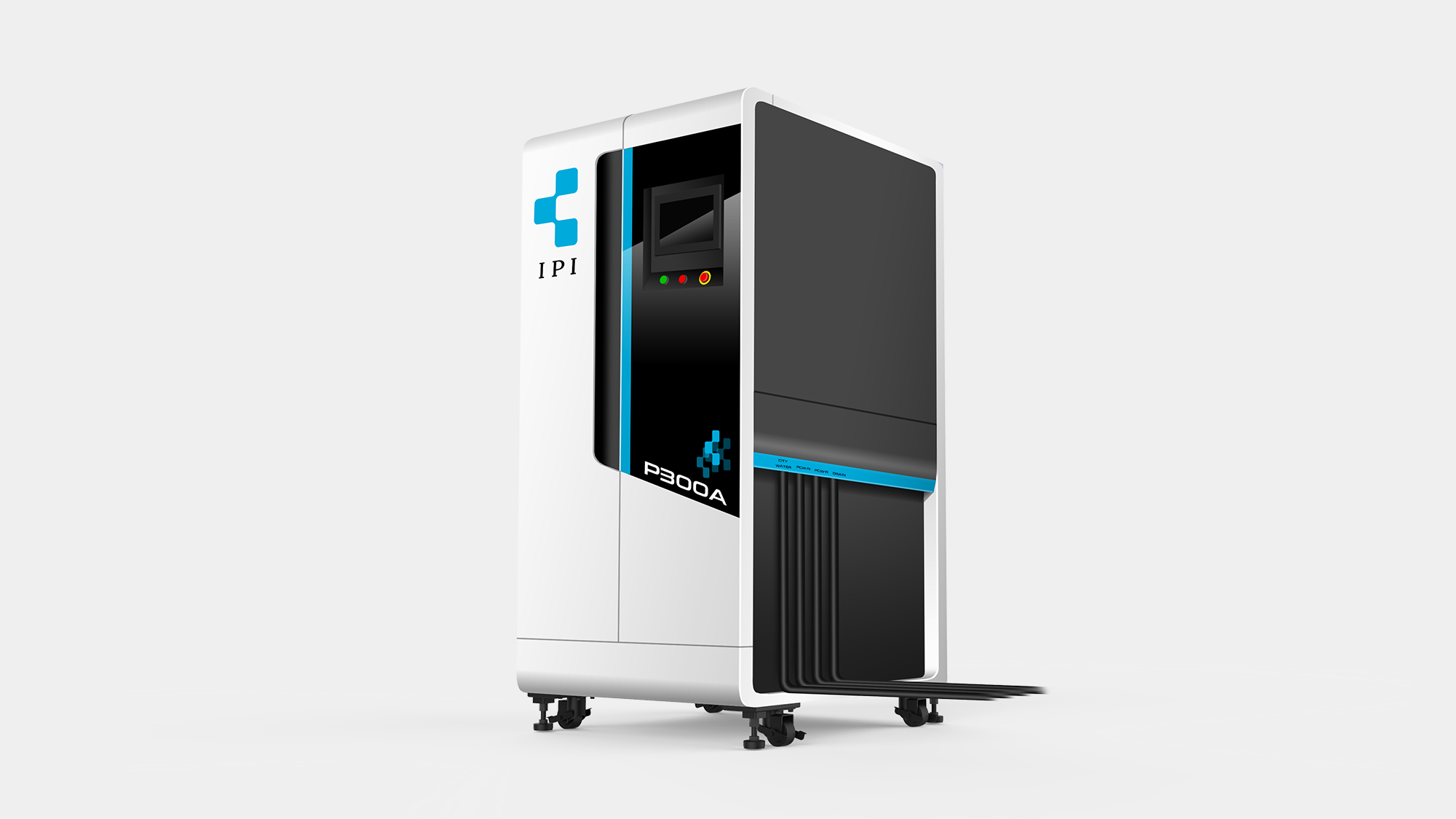

_{設計後 / 廢氣處理設備Ｐ300A}

^{臺禹科機 - 家族特徵}
