【設計核心目標：極致精準的視覺秩序與自動化製程整合】

尚城科技這款設備的核心競爭力，在於其挑戰極限的「微米級對位精度」與穩定可靠的「熱熔工藝」。為了精準演繹這份技術實力，形碩設計將研發目標定調為構築一套具備絕對精密感的視覺秩序。

我們透過俐落的直線條與大面積導角切割，賦予設備堅實不移的穩定意象，讓機台外觀展現出與 CCD 光學系統相符的精密特質。

為了落實製程的可視化管理，設計中極大化了觀測區域，結合直覺的燈號指示系統，讓操作者能即時監控對位狀態與熱熔品質，實現自動化流程的感官導航。

---

【視覺語彙演繹：數位幾何的精密對位與製程美學計畫】

針對尚城科技核心的 CCD 視覺對位技術，本案旨在透過「數位精準感」與「透明化資訊」重構設備形象。我們將設計重心放在機能區域的視覺引導，利用對比明顯的色塊分割與隱藏式把手設計，確保機台在維持強大穩定度的同時，展現出自動化設備特有的輕盈與智慧感。透過三款不同性格的提案，我們分別從品牌基因延伸、速度感效率與未來導光工藝，定義 PCB 疊板設備的高端精品價值。

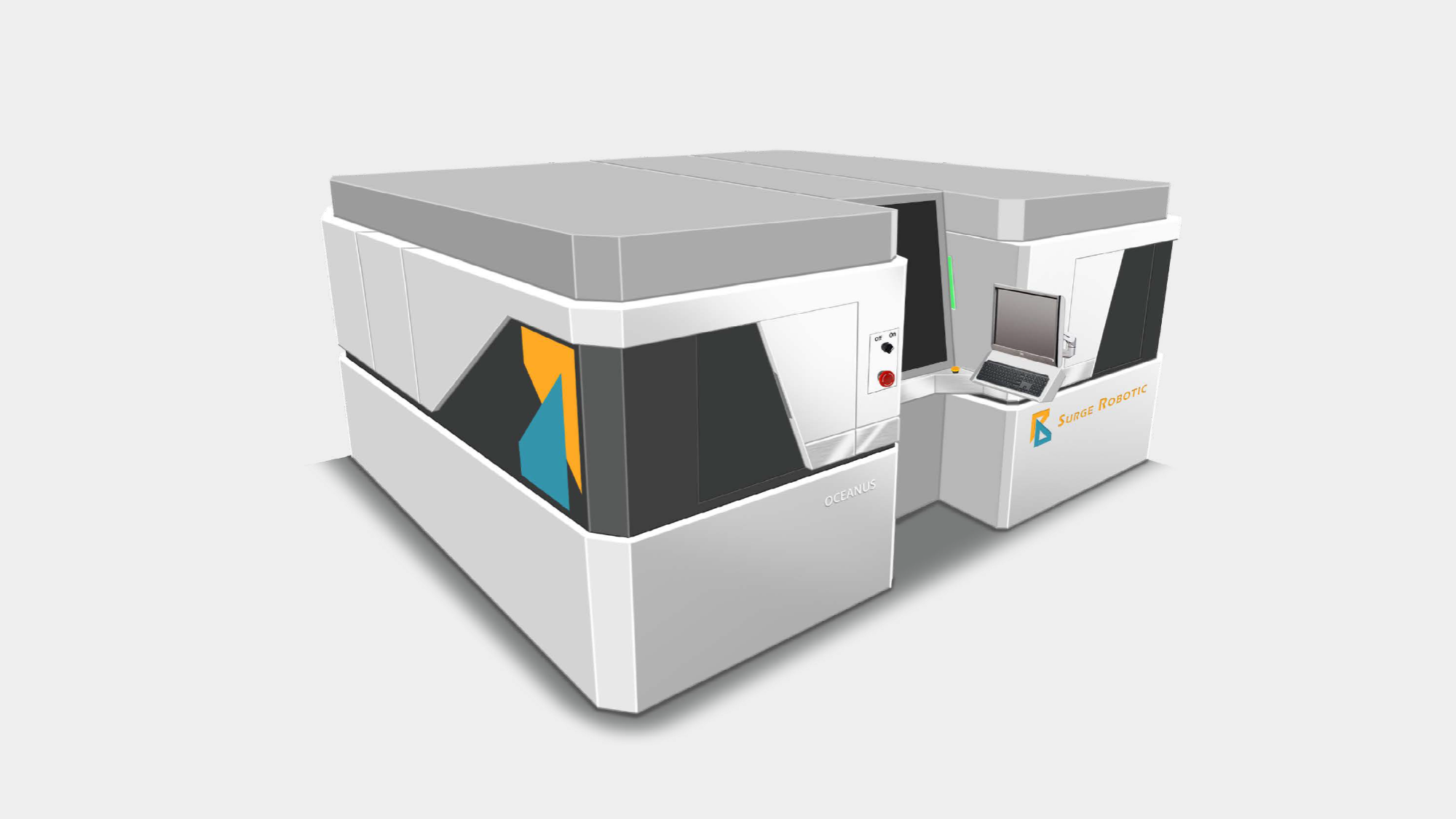

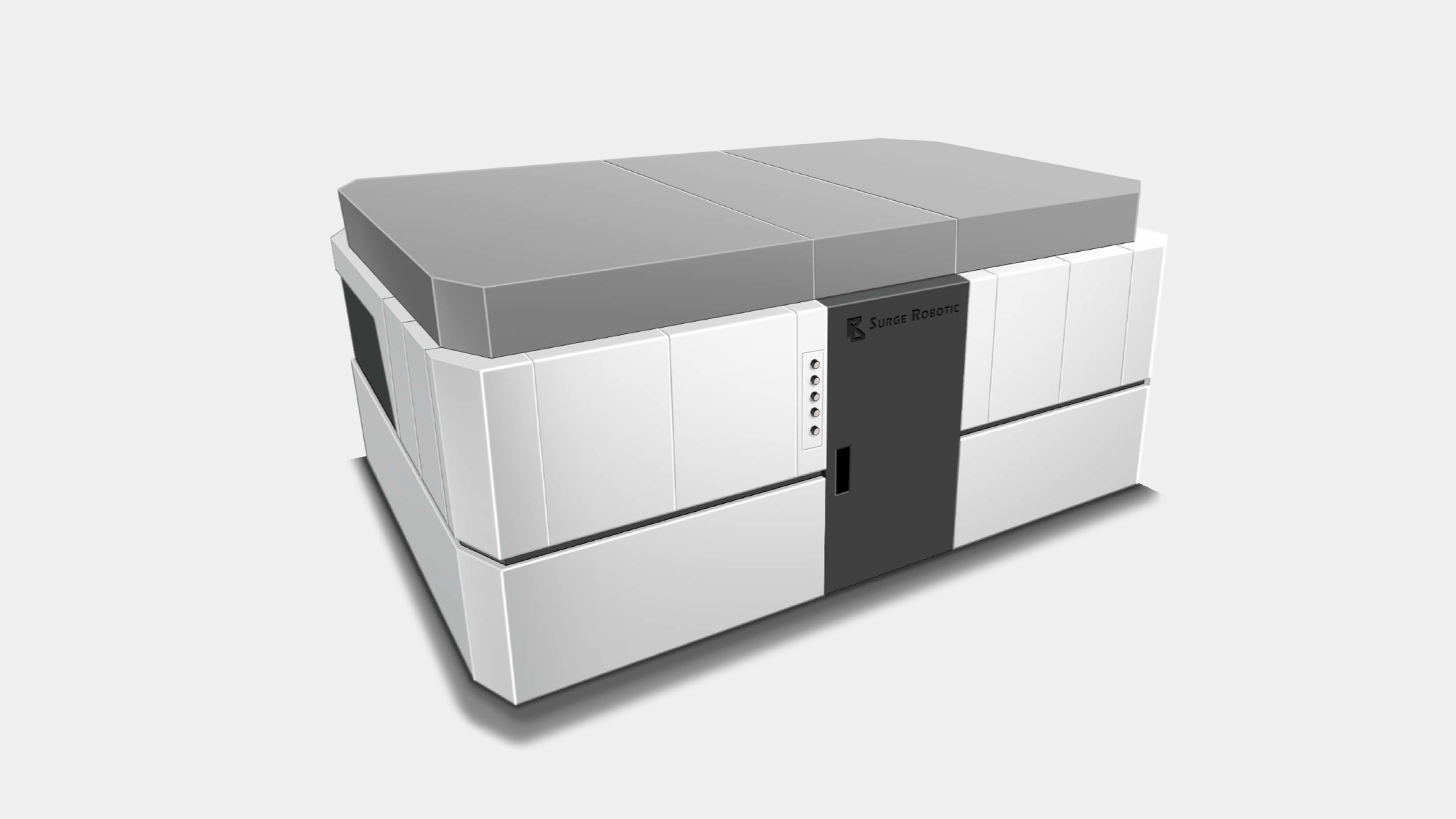

提案 A：品牌基因延伸——精密層次與隱藏式機能

線條風格與視覺意象：運用四周倒角面營造機身的立體感，並以尚城 LOGO 為造型基礎進行語彙延伸。線條簡約俐落，強調精密對位系統的「乾淨」與「穩定」。

質感操作導引：警示燈對稱置於操作區兩側，搭配機身銀白色立體型號文字；放板區域設計為微斜面，在不影響操作的前提下，呼應機身造型線條並提升放板順暢度。



減壓維修動線：前方兩側維修門採斜切設計，有效減輕開門重量負擔並縮減佔地面積；所有維修把手（含後側）均隱藏於黑色層次中，維持外觀完整性。

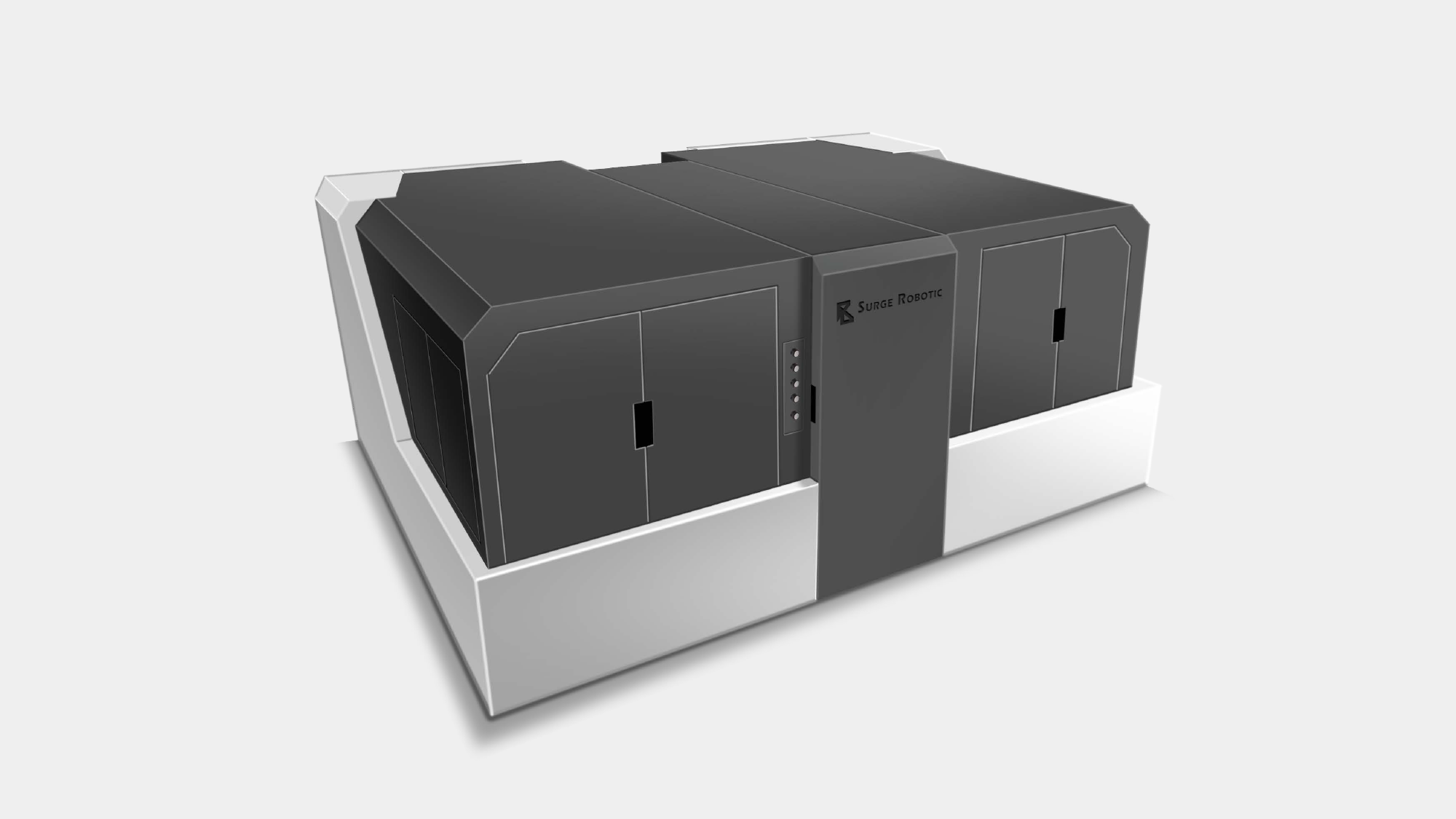

提案 B：效率速度切割——多邊幾何與動態警示

線條風格與視覺意象： 核心概念為「多邊形幾何切割」，利用大量的斜線特徵營造出強烈的「速度感」，象徵熱熔製程的革新效率。

操作視線優化： 螢幕鍵盤組採懸臂式固定，延伸至右側的操作區域；警示燈結合機身斜切線設計，具備更廣的視認範圍。



空間利用極大化： 後門設計突出於黑色機身，創造出額外的「小型側方操作區」；兩側維修門採對開設計，使後方操作區域完美收納於機身輪廓內，不額外佔據走道空間。

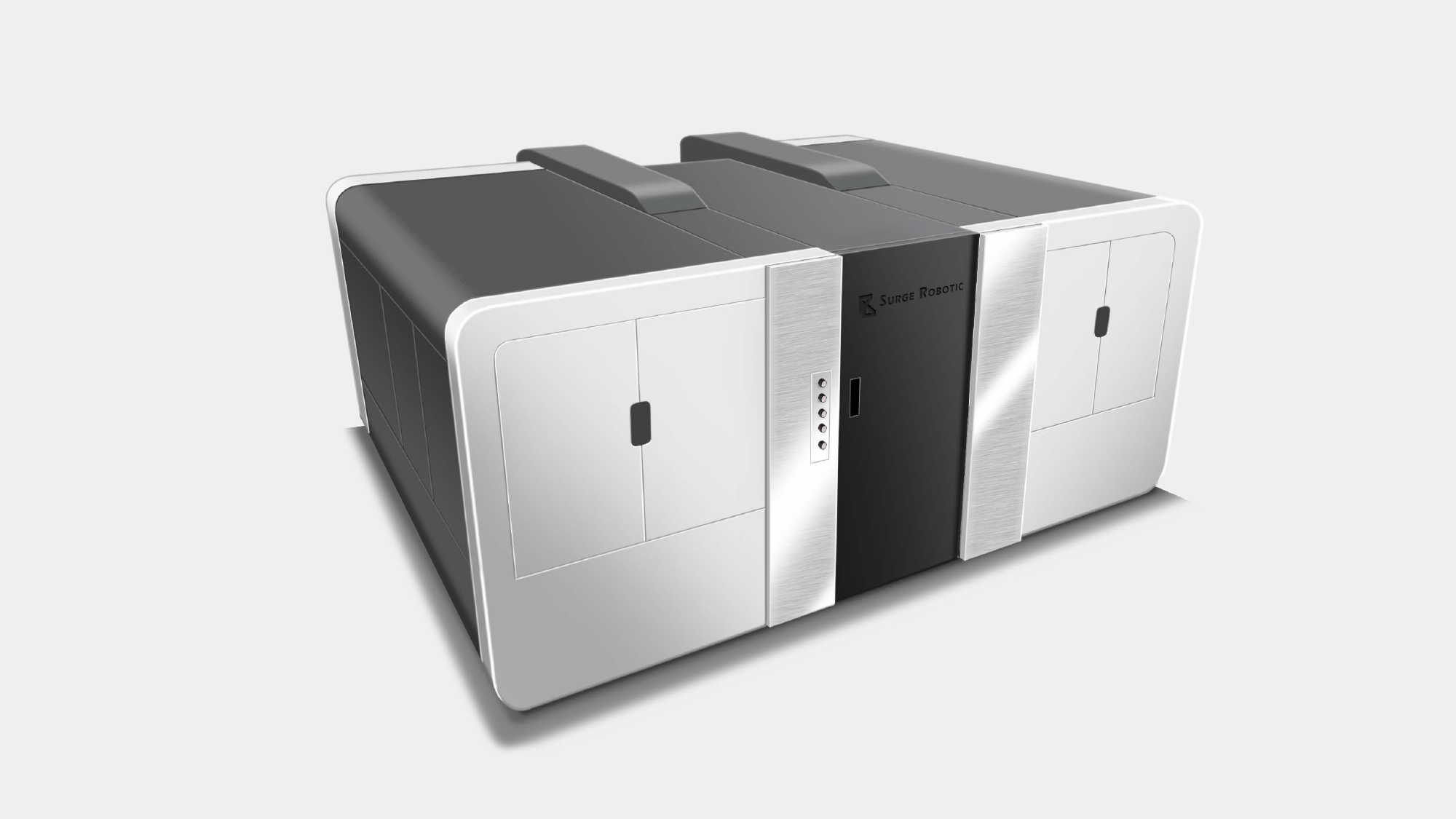

提案 C：未來科技識別——圓角工藝與雷雕光影

線條風格與視覺意象： 風格以「圓角幾何」為基調，搭配大面積色塊跳色，營造高科技未來感。機身正面嵌入電路板紋路飾板，將產品技術核心轉化為視覺符號。

數位意象實體化： 正面壓克力飾板採用「電路板雷雕紋路」，圖樣隨警示燈同步發光，呈現鮮明的機種特色。

高度整合介面： 螢幕架組直接嵌入機身前方的右側柱體，兼顧人因操作角度與機身整體結構的完整。



重型物流優化： 後方設計不鏽鋼飾板強化耐用度；正後方採用「落地式側開門」，確保推車進出無障礙。





色彩計畫

設計師在配色上選擇了以尚城 LOGO 配色，藍、橘色作為主角，在深黑色機身上作出具識別度的勾勒，以凸顯品牌特色。

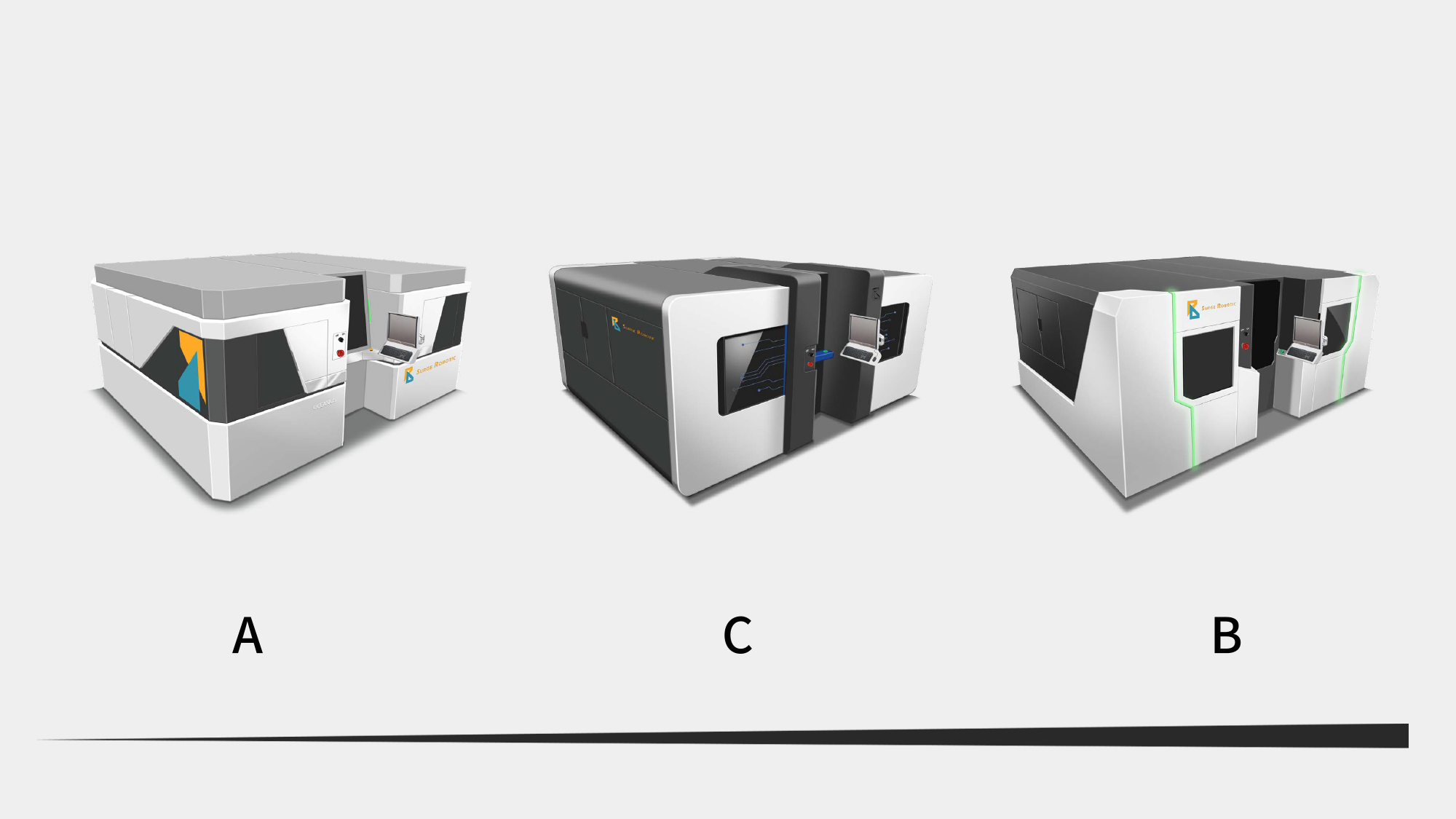

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

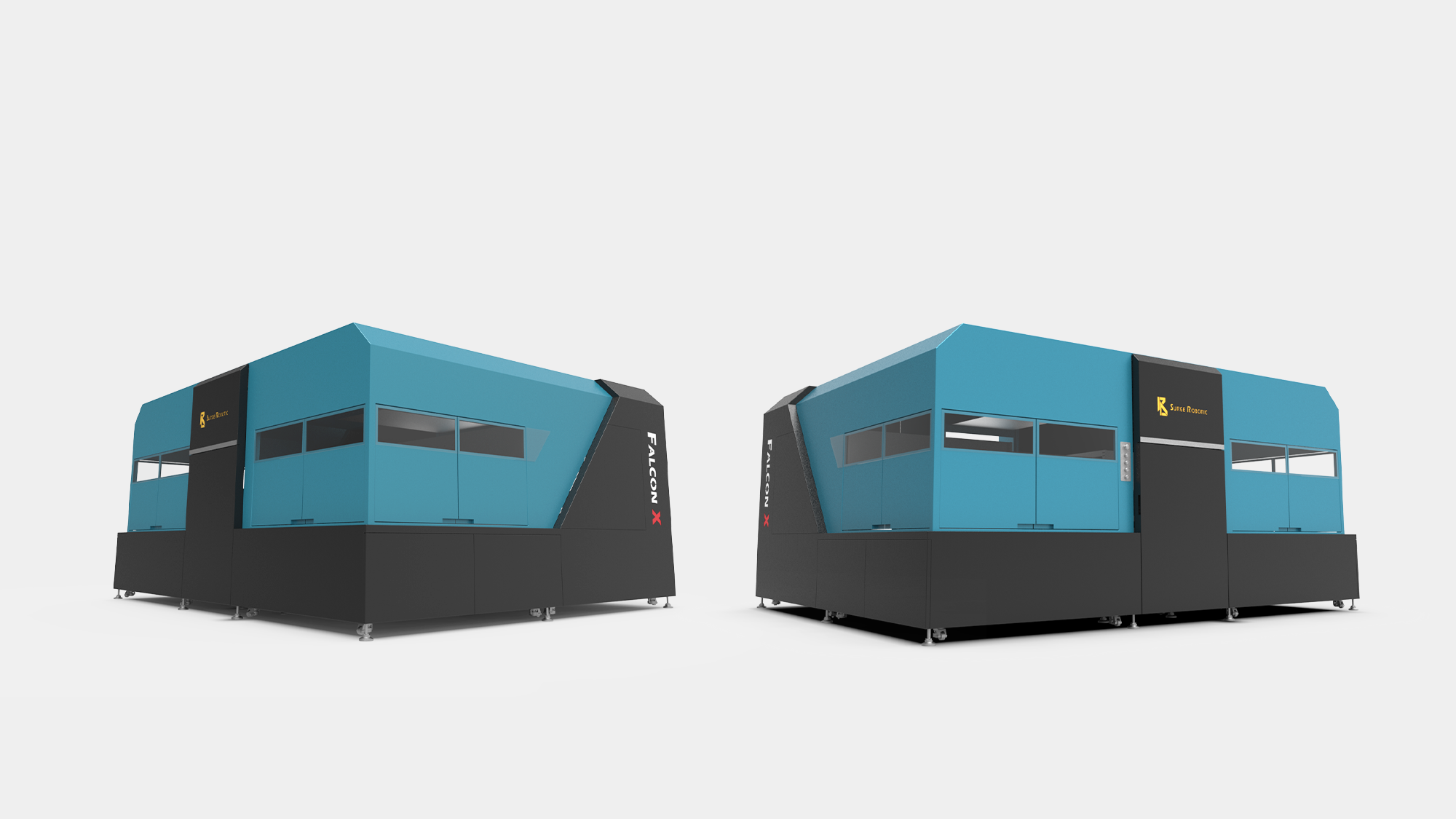

【3D 實務工程轉化：高精度光學識別與智慧人機介面的深度整合】

我們針對尚城科技核心的 CCD 視覺對位技術，將機身轉化為高透明度的製程展示空間。設計重點在於將操作介面與機身結構深度嵌入，並透過不鏽鋼材質與 LED 燈條的輔助，強化精密製程的視覺辨識度。

同時，透過工程端的維修門標準化設計，大幅降低量產備料的複雜度，實現美學與工業實務的精準對位。





品牌識別強化與視覺層次美學

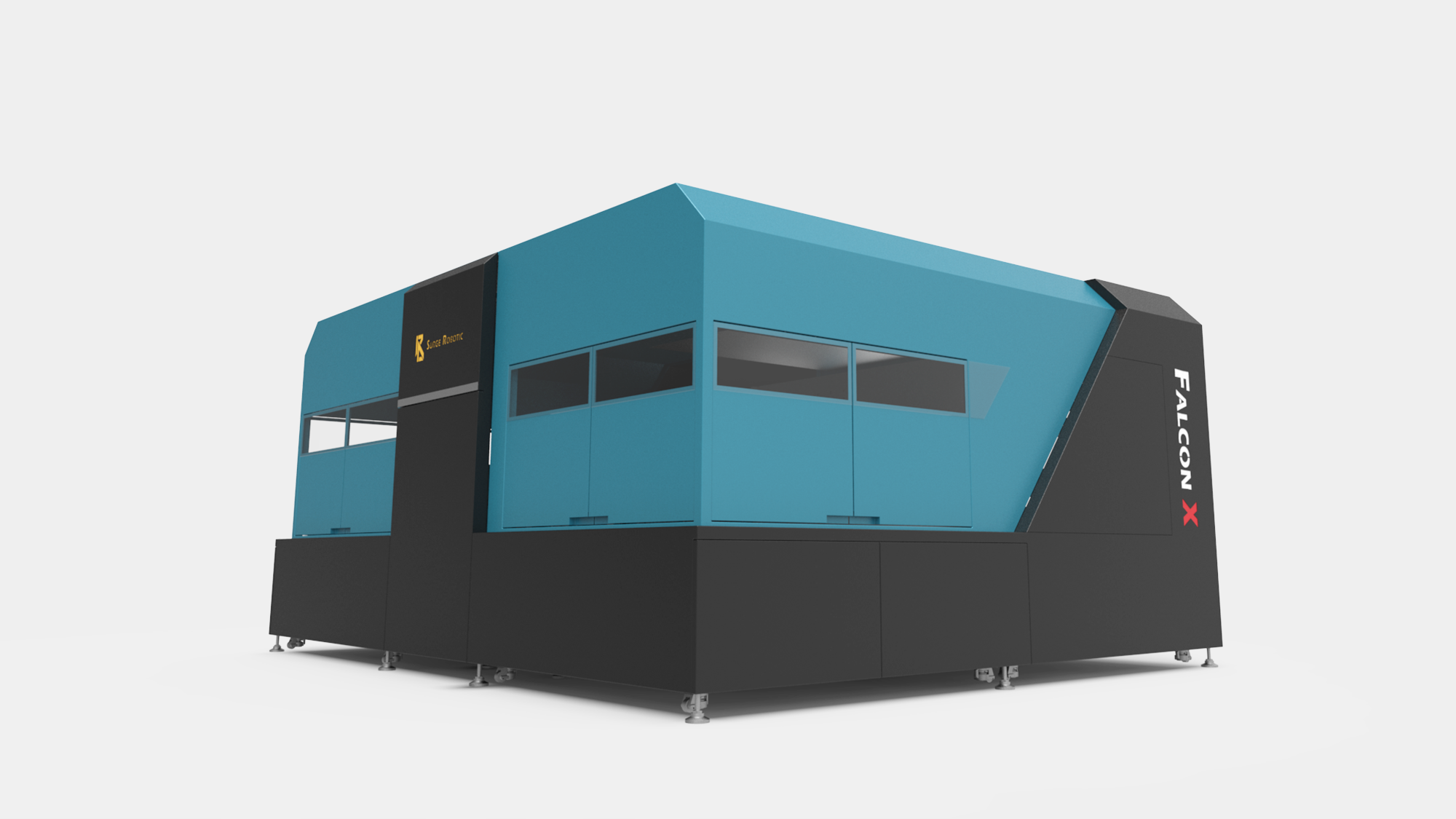

數位意象傳承：將企業 LOGO 精確呈現在壓克力飾板上，並在機身側邊設計機台型號銘版，強化整體企業識別。



製程透明展示：正面維修門新增大面積壓克力窗，側面同樣規劃壓克力視窗，並延伸圍繞至機身後方，最大化製程中的人員可視範圍。



精密材質交疊：兩側區域透過內嵌結構形成豐富層次，並在操作區域周邊與後方面板導入不鏽鋼材質，提升精密儀器的耐用感與金屬質感。





人因智慧介面與操作優化

嵌入式觸控系統：將操作箱進化為 19 吋觸控螢幕並直接嵌入機身，減少外部懸掛物的雜亂感；操作鍵盤架搭配阻尼絞鍊，可依使用者需求自由定位角度。





安全防護驗證與工程實務

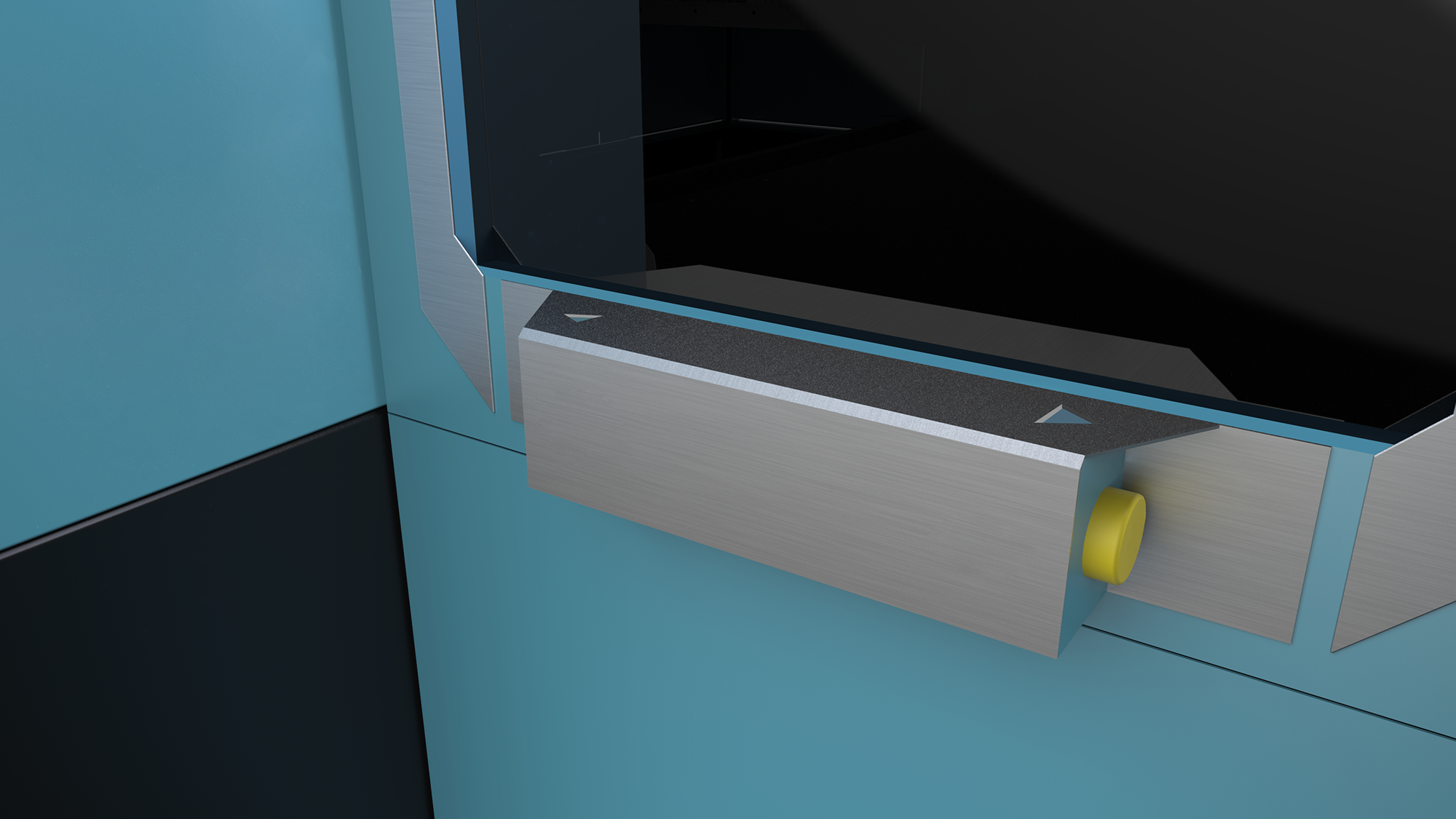

雙手開關安全工程：運用不鏽鋼折出專屬的雙手開關保護措施與指示標誌，有效防止誤觸，符合工業安全規範的嚴苛要求。



安全視覺導引：規劃不鏽鋼材質做為防撞警示條，在不破壞美觀的前提下，顯著提升廠區作業的安全性。

隱藏式收納把手：所有維修門把手均採板金一體化製作，後方把手採內嵌隱藏設計，避免突出物造成搬運碰撞。





量產準備與結構簡化計畫

零件標準化生產：經由 3D 結構驗證，將所有周邊維修門規劃為同一組規格，顯著減低模具開發與零件製作的複雜程度。同時確保壓克力視窗與板金、不鏽鋼異材質間的完美銜接，為後續的大量生產奠定精準基礎。

---

【專案後記：精密光學與工業美學的數位共鳴】

在尚城科技 FalconX 的專案中，形碩設計面臨的是如何將「微米級精度」具象化為宏觀的工業美學。我們透過「數位幾何」語彙，將複雜的 CCD 光學對位與熱熔製程，整合進極致平整且透明化的板金結構中。這不單是外殼的翻新，更是對製程效率的深度優化：透過嵌入式觸控系統與環繞式的觀測視窗，我們讓抽象的自動化數據轉化為直觀的視覺體驗。

結合符合無塵室標準的標準化組件與不鏽鋼防護工程，我們成功協助尚城科技在 PCB 疊板設備領域中，建立起具備「技術信任感」的高階精品形象，定義了工業 4.0 時代下，精密設備應有的精湛質感與專業標竿。

設計完成之後，朱先生對我們的合作的成品相當滿意，並支持我們參與設計比賽，最後也得到 2021金點設計獎標章肯定！
