【設計目標：打造印刷產線的動態美學與操作直覺化】

PS 1025 作為大型自動化柔版印刷設備，其結構由多個印刷與開槽單元組成，在廠房中往往呈現巨大的量體感。本專案的設計目標在於打破重型機械「沉重且單調」的視覺印象。

形碩設計將「速度感」與「精準導引」導入板金設計，解決傳統設備在墨料模組辨識度不足、更換動線不明確的痛點。我們的任務是透過模組化的幾何語彙，在優化量產成本的同時，賦予設備具備國際市場競爭力的專業形象，讓操作者在高速生產環境下，依然能擁有直覺、安全且流暢的作業體驗。

---

【視覺語彙演繹：速度感線條與模組化機能引導】

形碩設計在 PS 1025 的開發過程中，致力於將「操作流向」視覺化。透過板金表面的幾何切割，我們將進料、印刷、開槽等功能模組進行視覺統合。草圖階段聚焦於優化墨料模組的識別度，利用斜面導引與不對稱設計，賦予沉重的機械結構一種向外衝刺的動態感，並在成本與製程考量下，實現了高度客製化的品牌視覺。

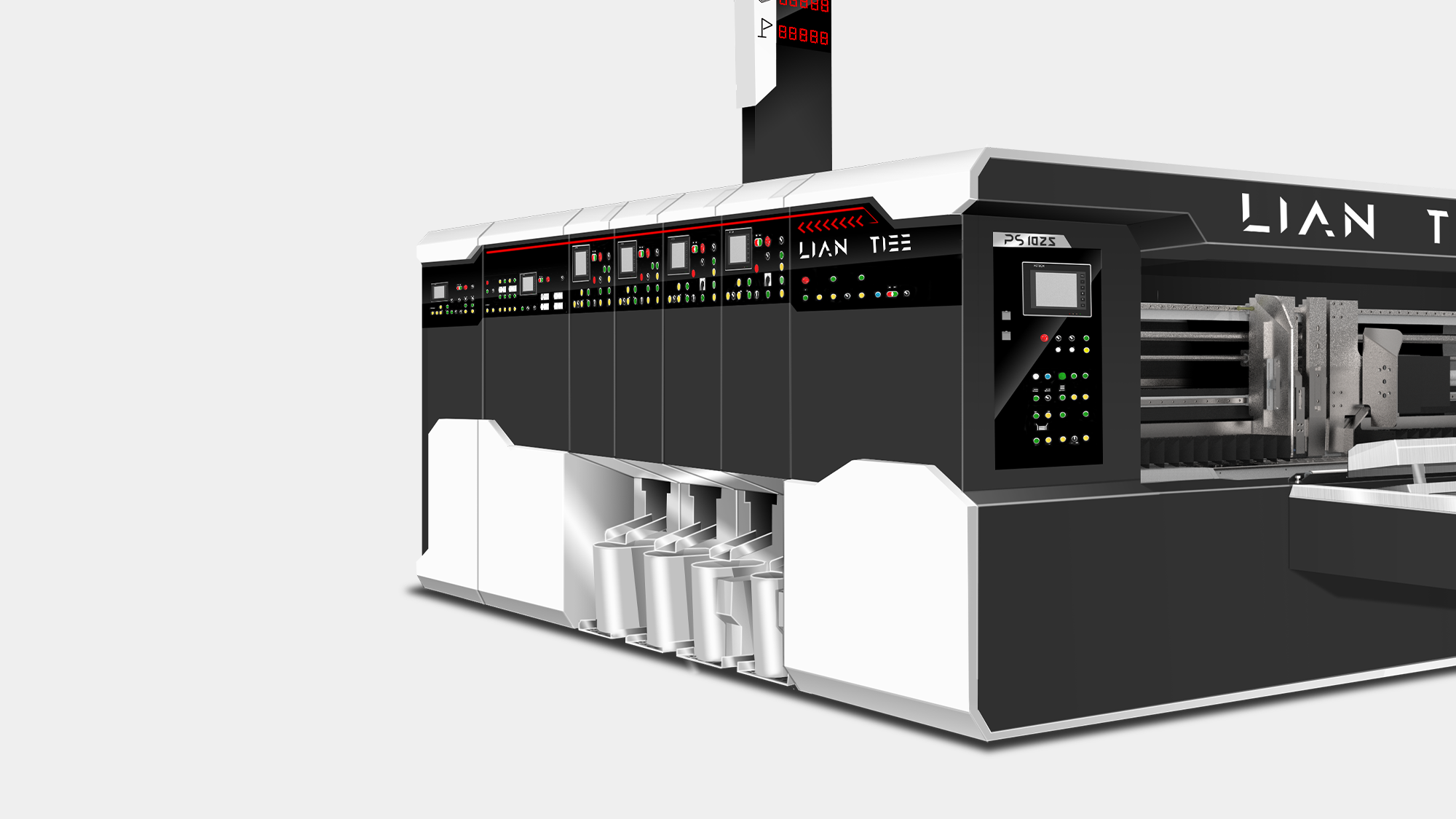

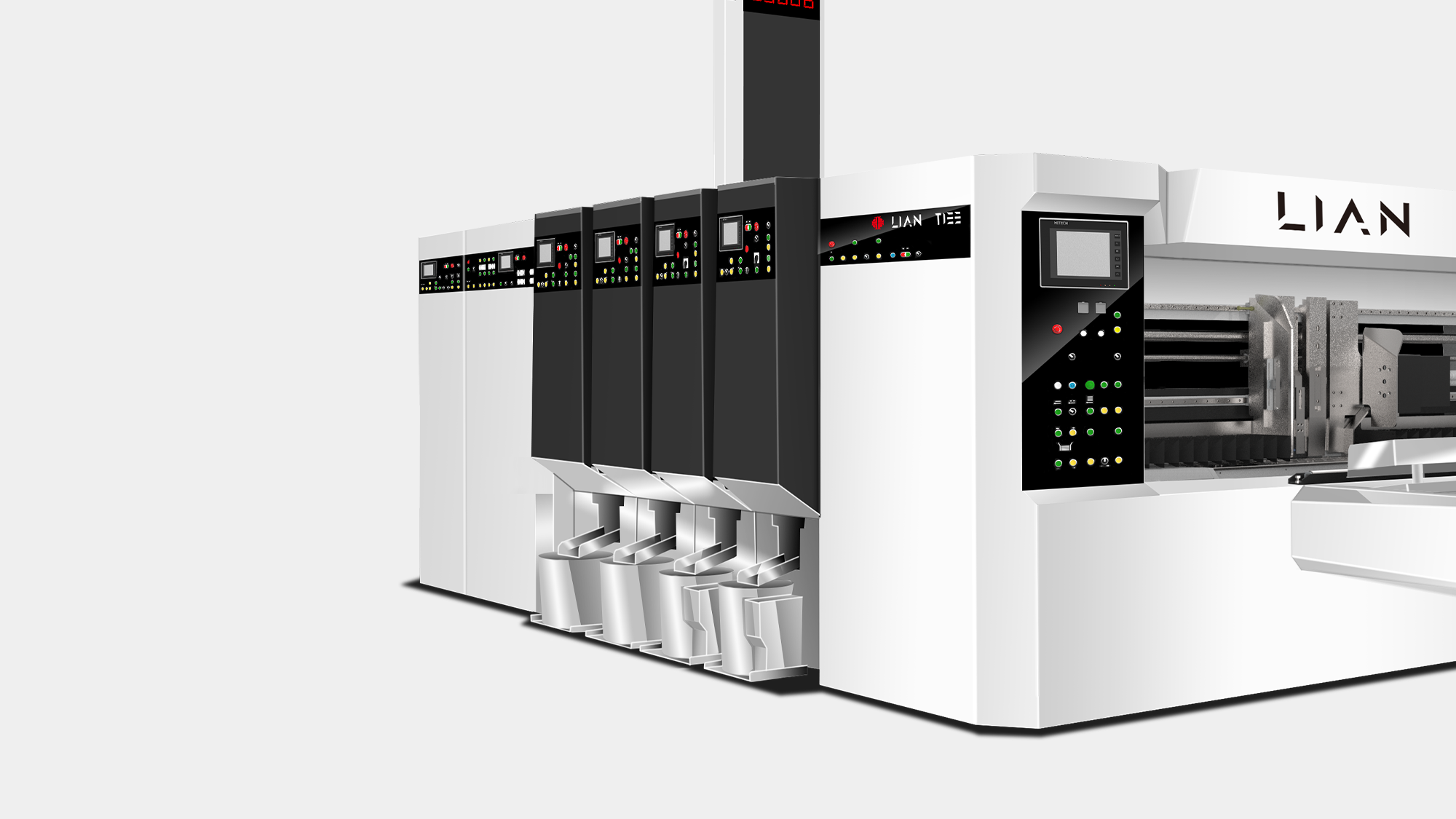

提案 A：幾何引導 —— 斜面導引與高客製化識別

利用斜面具備的「方向性」特質，在墨料模組底部與頂端導入斜切設計，風格呈現出鮮明的向外衝擊感。



更換指引：底部斜面精確引導使用者更換墨桶的位置；頂端斜面則將狀態燈號框取為視覺重點。



人機互動：外型符合操作介面邏輯，搭配高度客製化的壓克力板與機台特徵圖像，可隨色彩需求彈性替換。

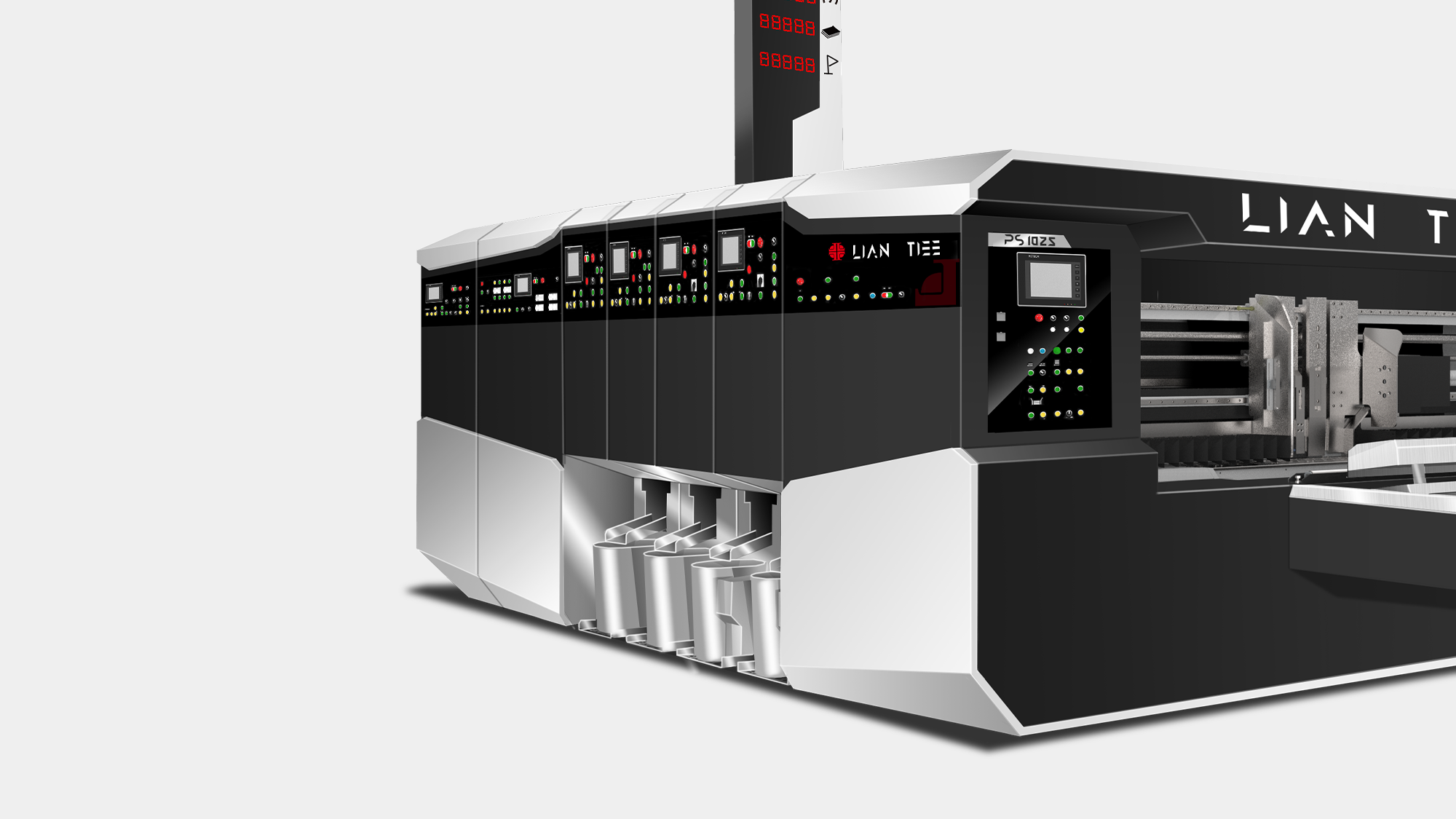

提案 B：速度脈動 —— 不對稱 C 角與律動切割

導入不對稱的 C 角面，由機台前後端向墨料模組收斂，配合側邊板金的斜線切割，產生活潑且具速度感的律動效果。



重點強化：利用線條切割將操作面板與墨桶區明確劃分，透過不對稱幾何導引視覺重心，強化墨料模組的機能位置。

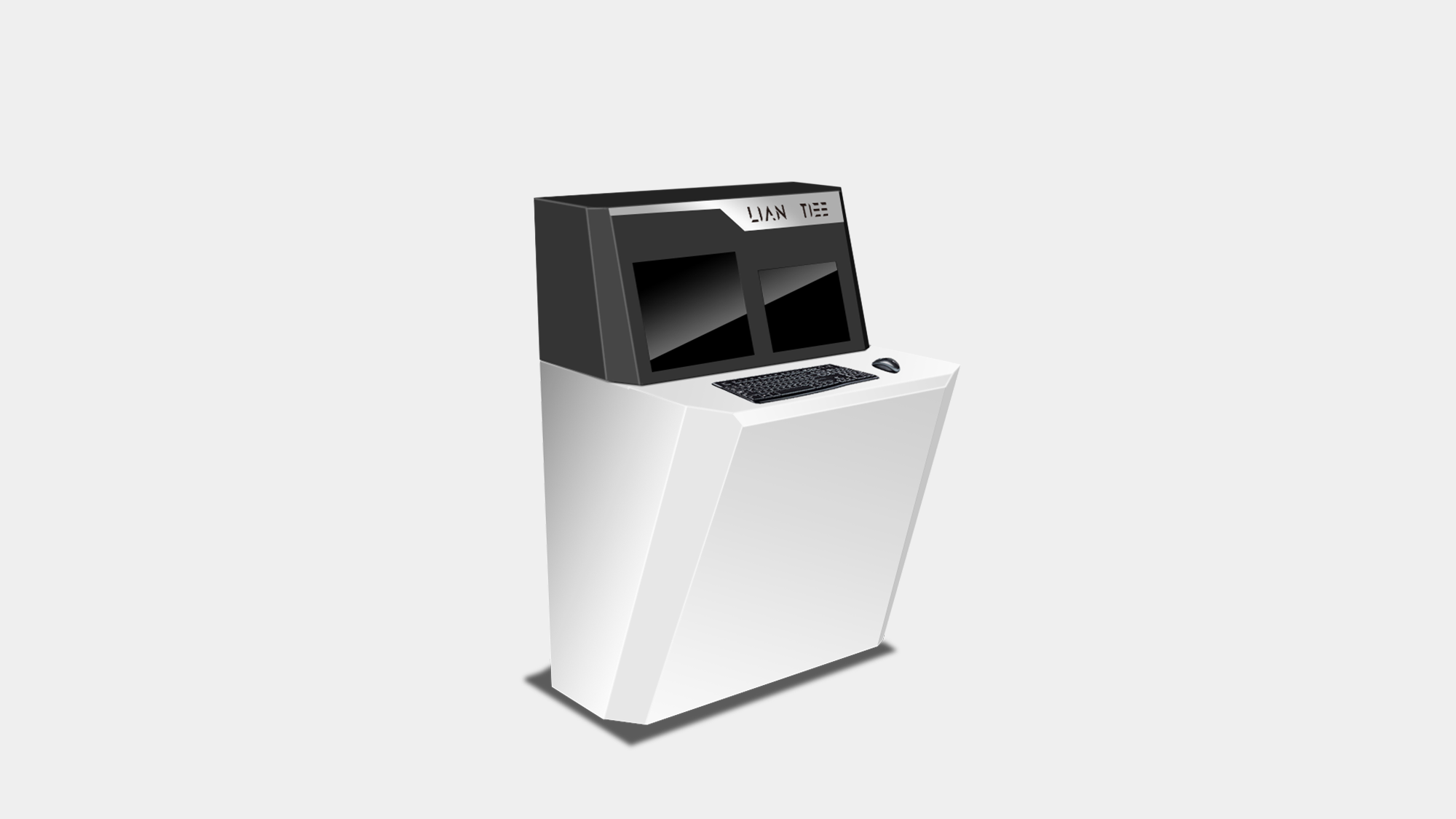

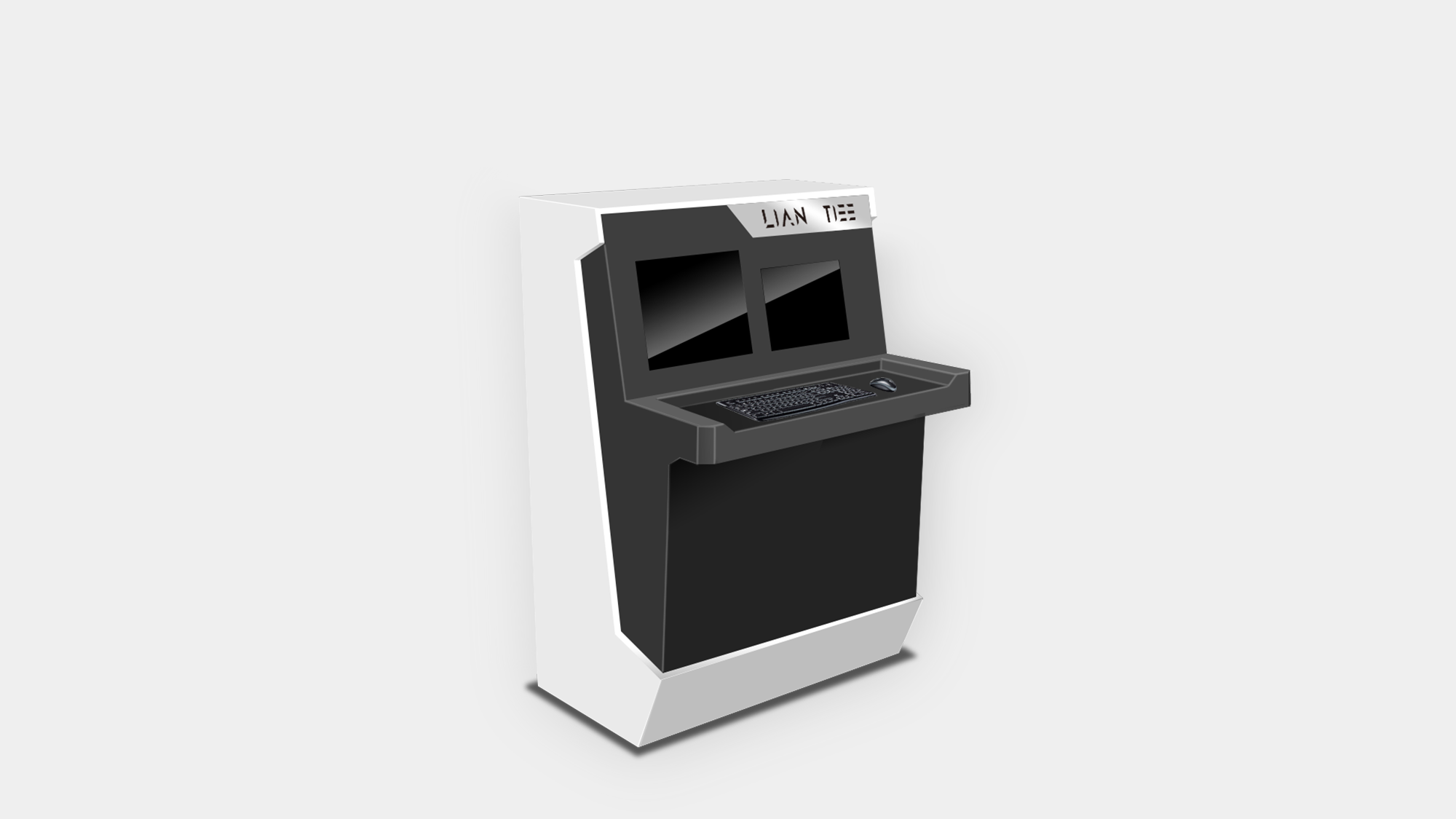

獨立落地式操作台：與主體整體風格搭配，利用斜切線條展現速度感，體現印刷生產的高效率動能。

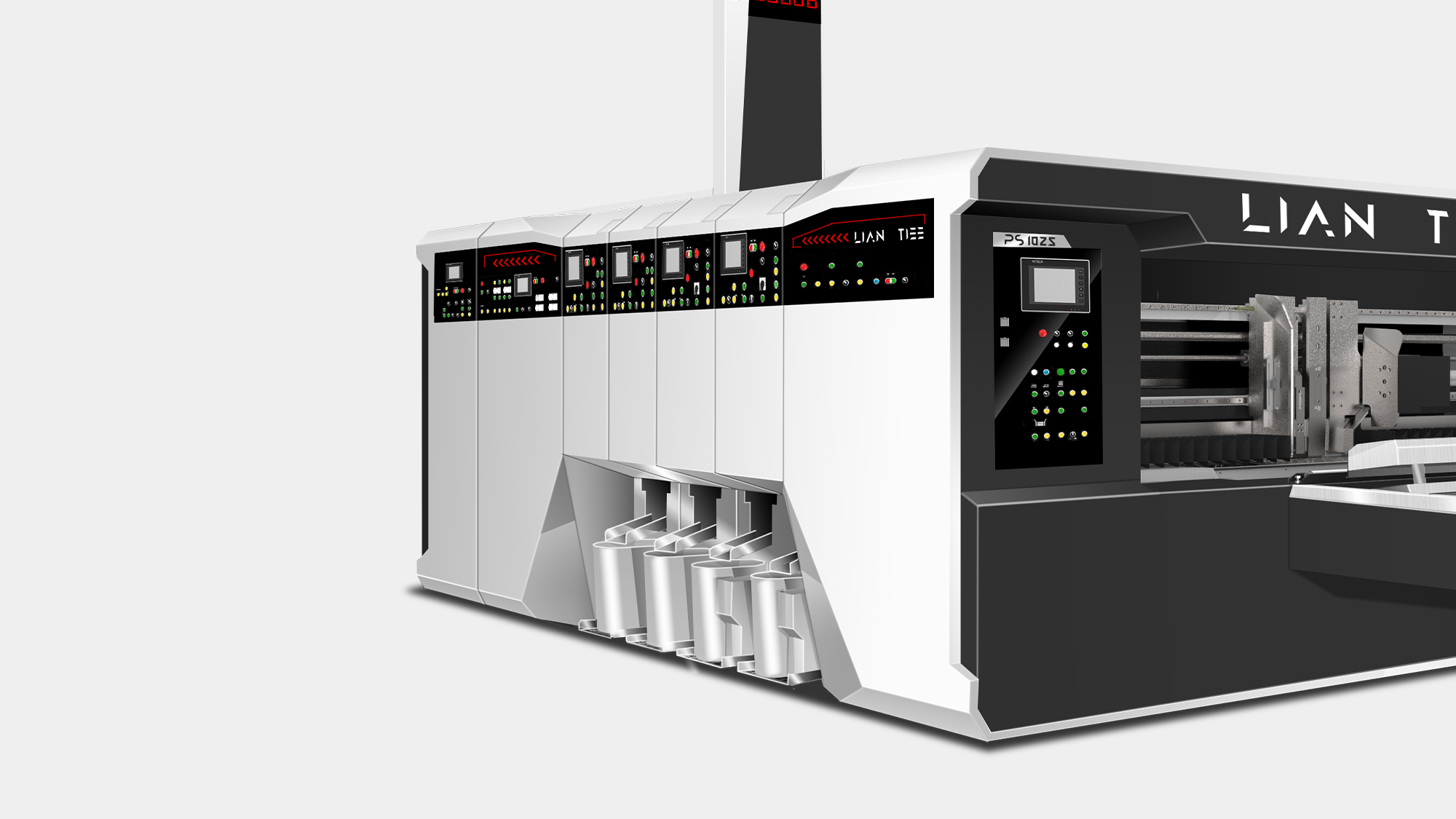

提案 C：沉穩精準 —— 內斂線條與一體化操作動線

採取較為內斂、穩重的設計筆觸。線條風格與進料口保持一致，創造出一種連續且完整的一體化質感。



動線整合：以一條完整的視覺線條串聯進料口、操作側及墨桶區，導引出清晰的操作路線，展現穩定且精準的意向。



品牌連結：透過精準的幾何邏輯，將璉鐵機械「穩定運作」的技術優勢與外觀深度連結。





提案 D：模組秩序 —— C 角堆疊與重點區域規劃

強調模組化的外觀規劃，運用大面積的 C 角面堆疊出印刷機的重量感與穩定感。



重點操作化：針對進料口面板與墨桶區進行斜面切割，明確規劃出核心操作區域。



意向融合：在進料口頂端 Logo 處加入不對稱 C 角，將「速度」與「穩定」兩大意向與品牌形象緊密連結，強化工業設備的可靠度。





色彩計畫

印刷機的客製需求相當高，而顏色往往會配合訂單客戶的CIS提供色彩客製。因此我們保留黑白配色，來因應色彩客製需求。

---

【3D 實務工程轉化：模組化結構優化與數位監控介面整合】

在 3D 深化階段，形碩設計針對印刷機台的高頻率操作與維護特性，透過精密的板金拆解與機能整合，確保設備在量產成本與維修便利性之間取得最佳平衡。我們特別針對印刷環境中的「人體工學安全性」與「電子組件抗潮性」進行優化，將物理結構與數位監控燈號進行一體化配置，建立起一套符合高階產線標準的實務工程方案。





結構模組化與生產效能驗證

為機台設計的線條，導入模組化設計。在面對不同應用的功能可以維持一慣的造型特徵。入料口的操作介面往機身內推，在操作時可以避免螢幕帶來的壓迫感。

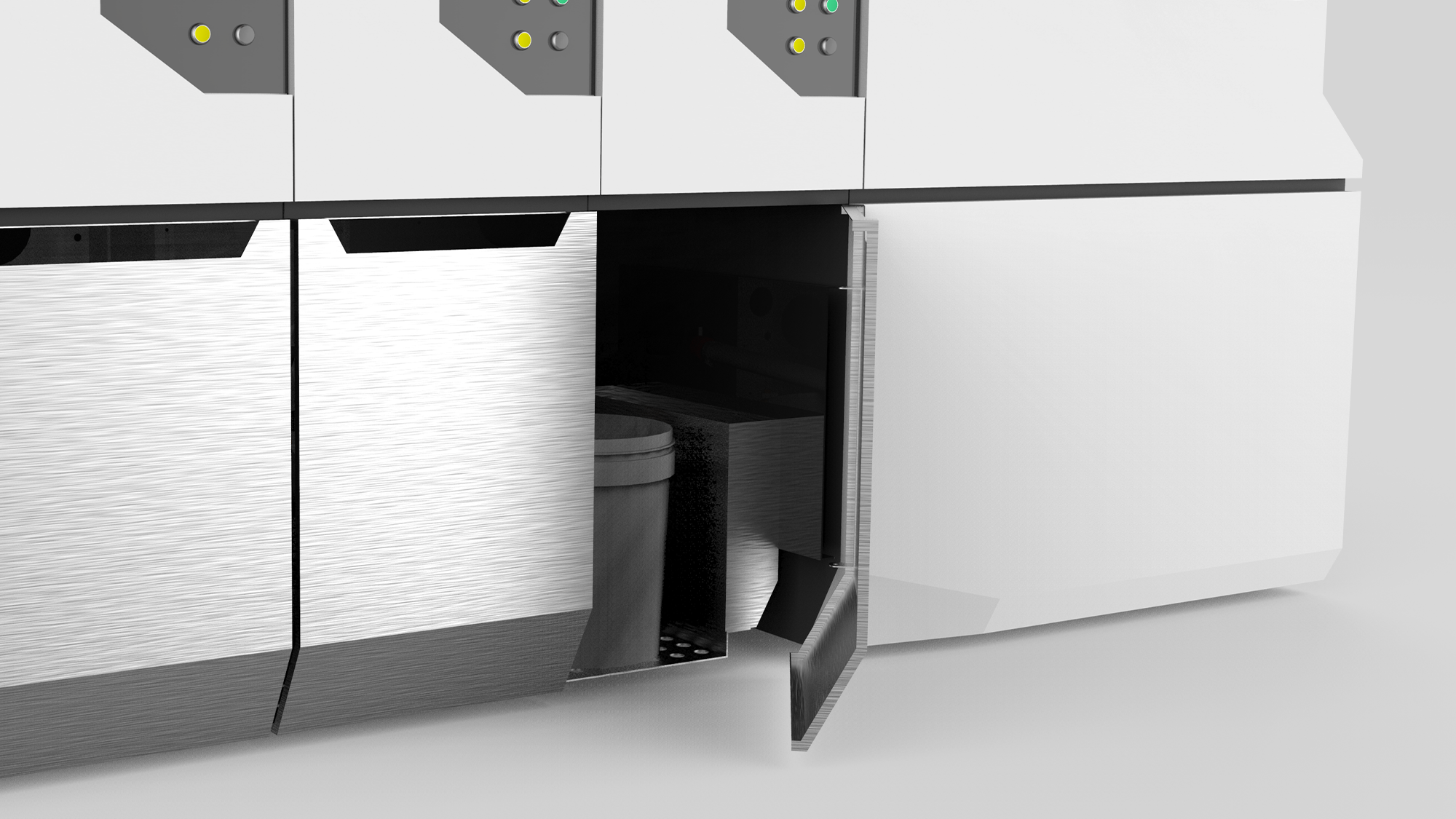

墨桶蓋選用側開式收納門設計，確保在有限的廠房動線中仍能順暢開啟並進行維護 。



於墨桶區內部創新利用不鏽鋼水桶作為墨桶蓋轉軸的支撐結構，簡化零件數量並提升工程強度 。





人機安全與機能感官整合

將墨水量觀測口與把手結構進行深度整合，在不增加額外構件的前提下，提供直覺的液位檢查功能 。





視覺識別強化與環境可靠性

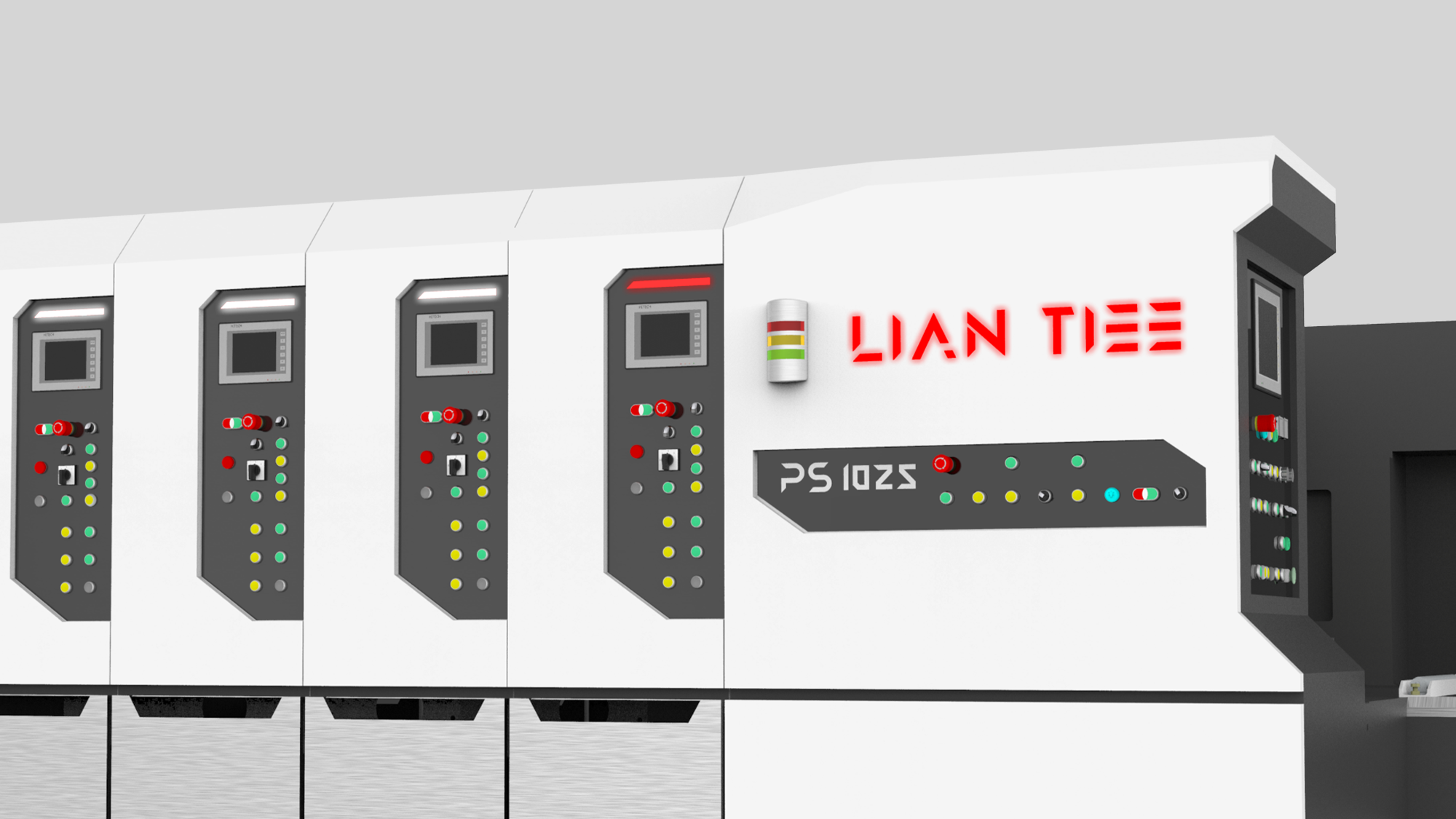

將缺墨燈移至螢幕上方並與操作面板進行介面整合，除提升視覺完整性外，更能有效降低電子元件在墨桶區受潮損壞的風險 。

---

【專案後記：將高速印刷動能，轉化為流暢的視覺語彙】

在與璉鐵機械合作 PS 1025 柔版印刷開槽機的過程中，我們面臨的核心課題是如何將「重型量體」與「生產動能」完美對位。印刷機台的高速特性不應只存在於規格表中，更應透過設計語彙轉化為操作者的直覺感受。

透過「速度感線條」與「不對稱幾何」的導入，我們成功將原本龐大且零散的印刷單元，整合為具備連續性美學的產線標竿。在 3D 深化階段，我們更在細節中落實對環境的洞察——例如將缺墨燈與螢幕介面整合以對抗墨桶區的潮濕、將觀測口與把手一體化以提升安全性。這些隱藏在精美板金下的工程實務，不僅優化了量產成本與維修效率，更讓璉鐵機械在競爭激烈的國際市場中，以極具辨識度的專業姿態，演繹現代工業的精準與效率。

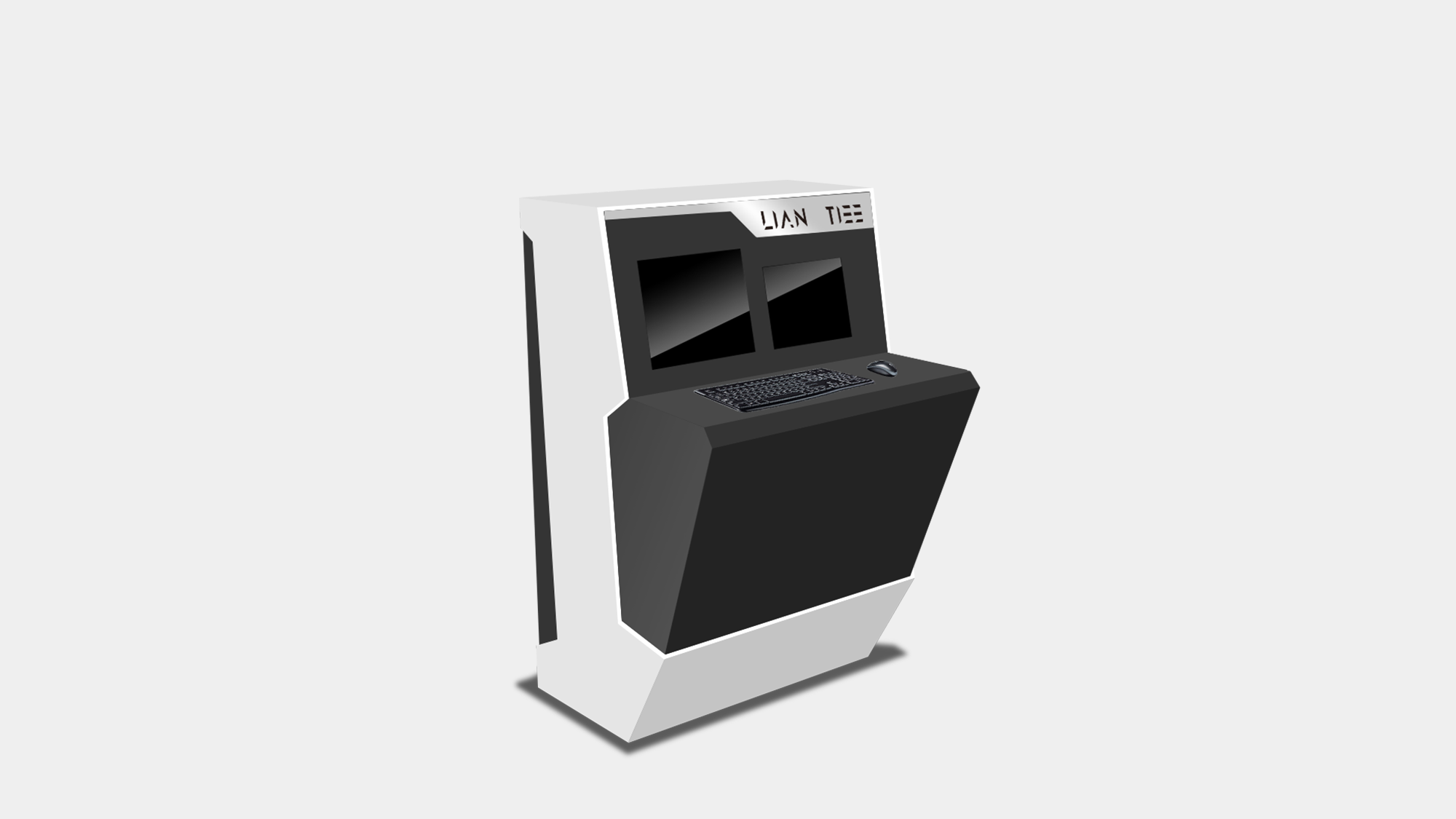

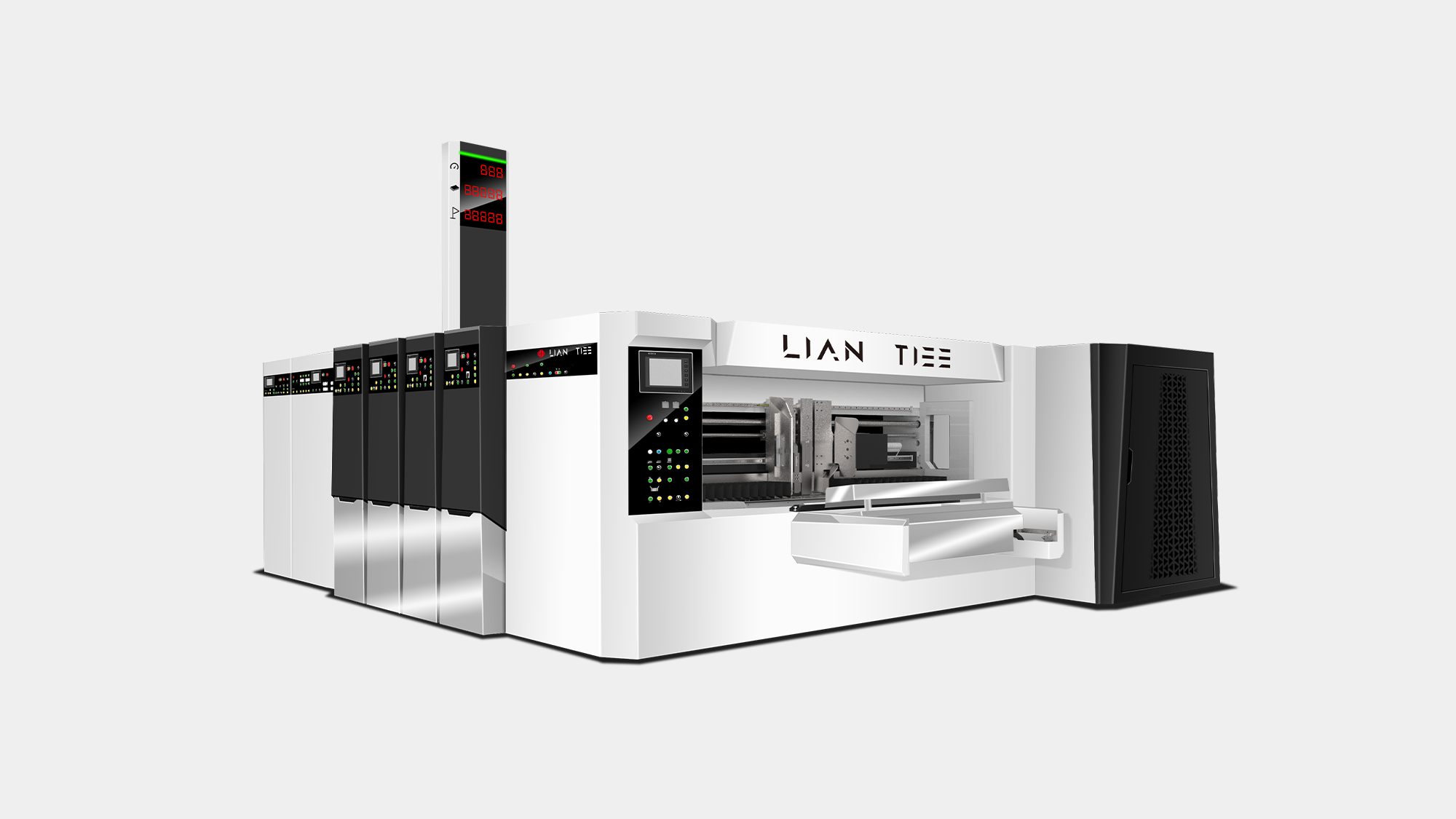

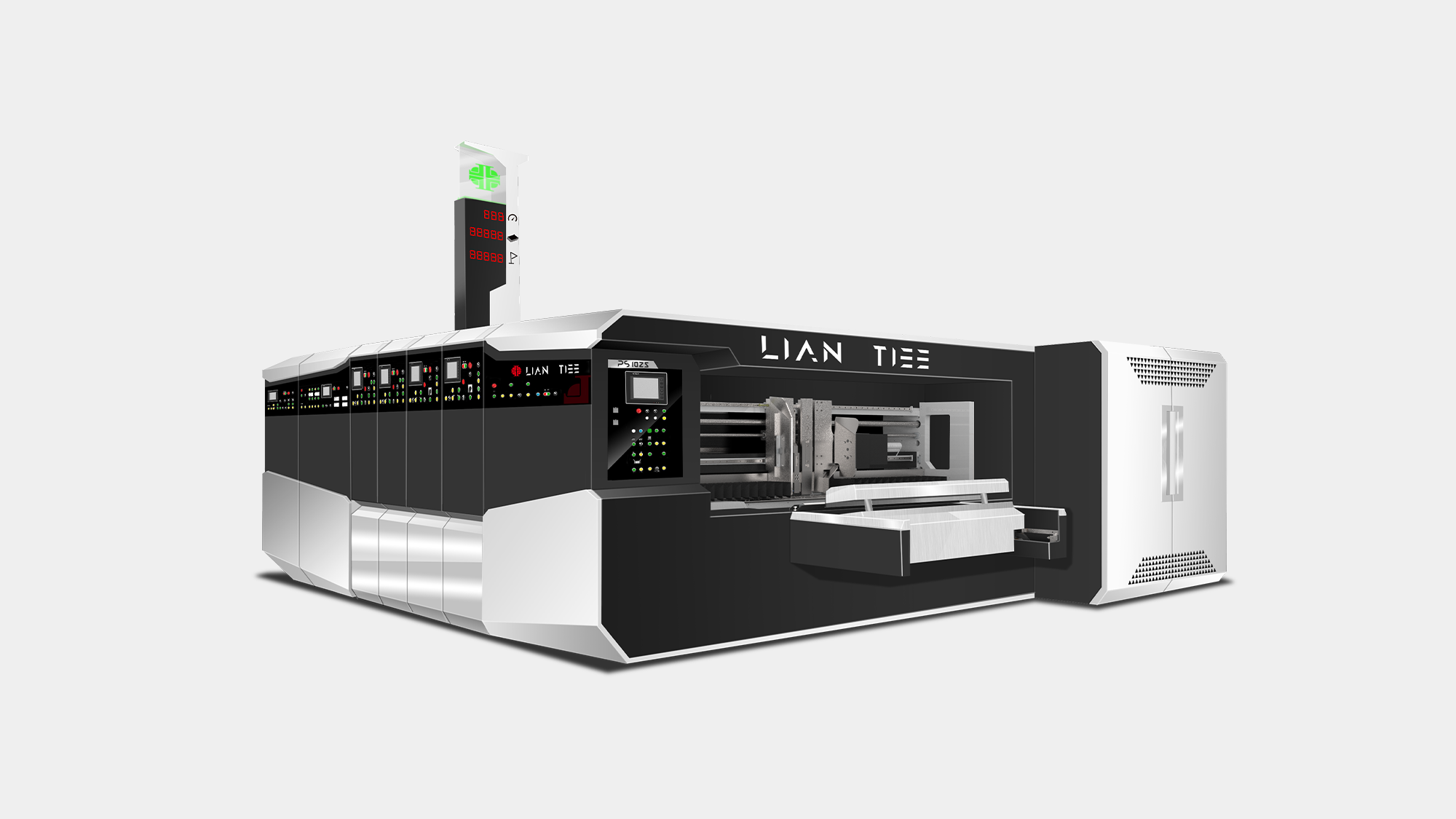

_{・設計前 / PS-1025 印刷機}

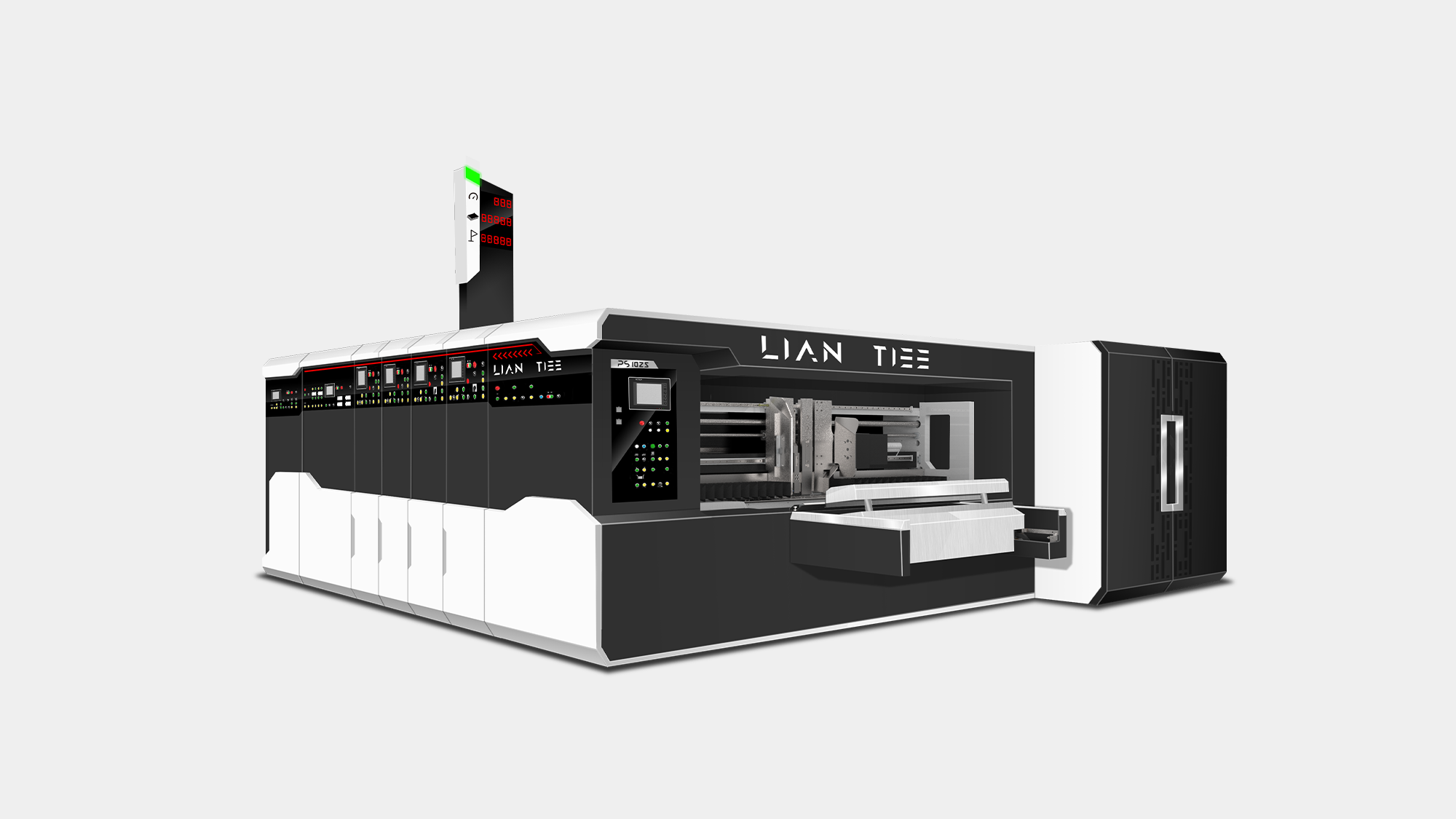

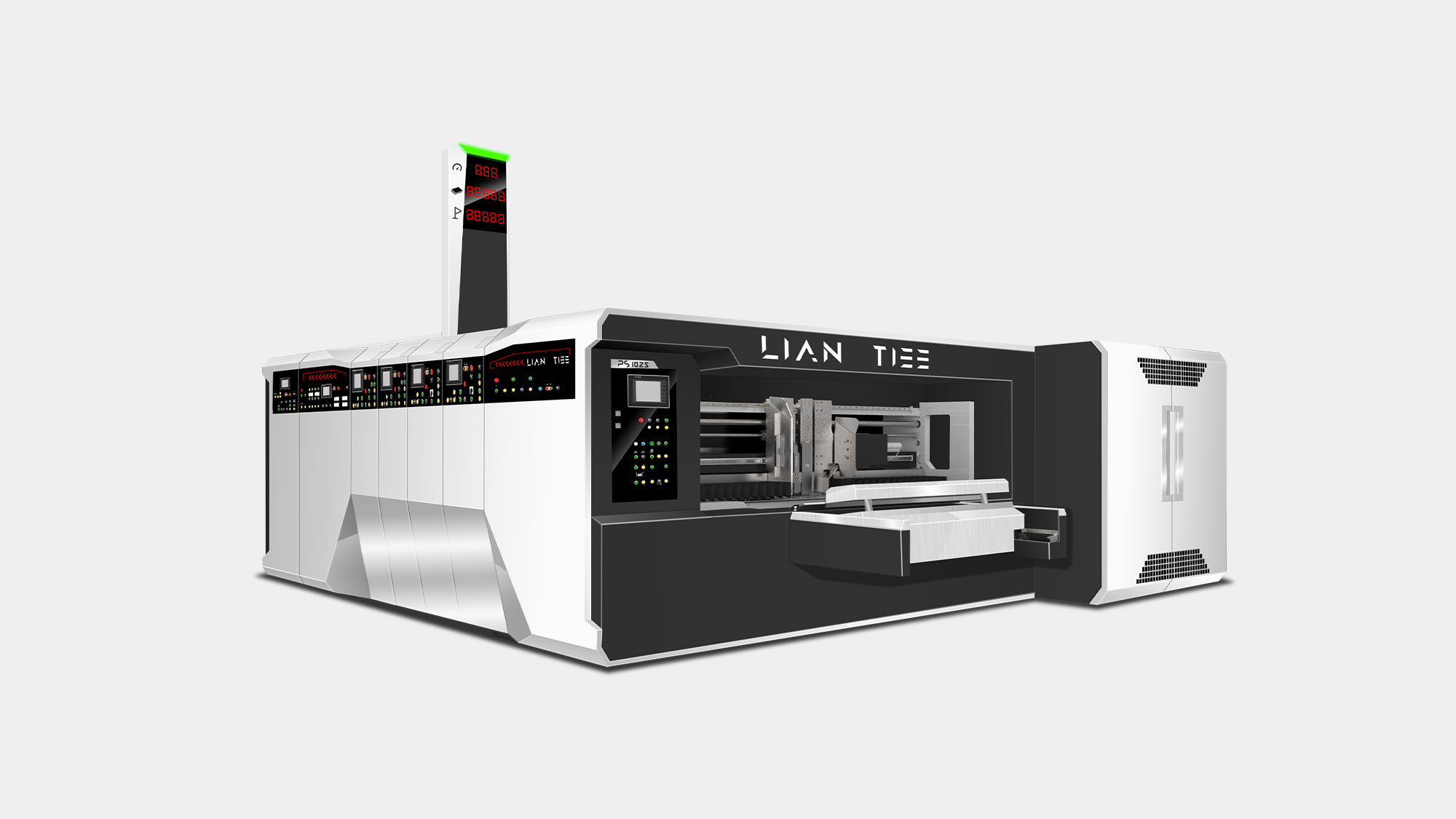

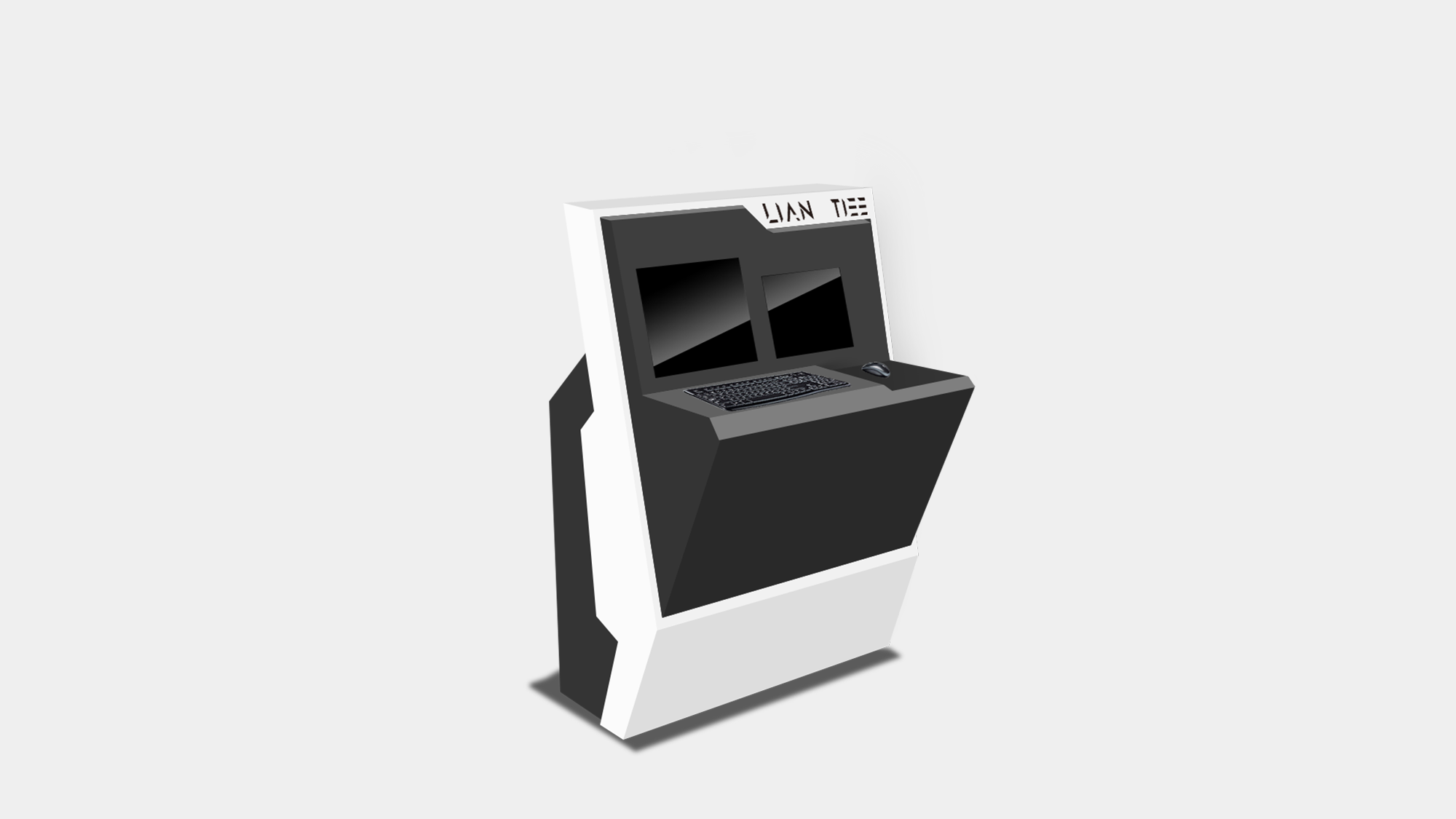

_{・設計後 / PS-1025 印刷機}
