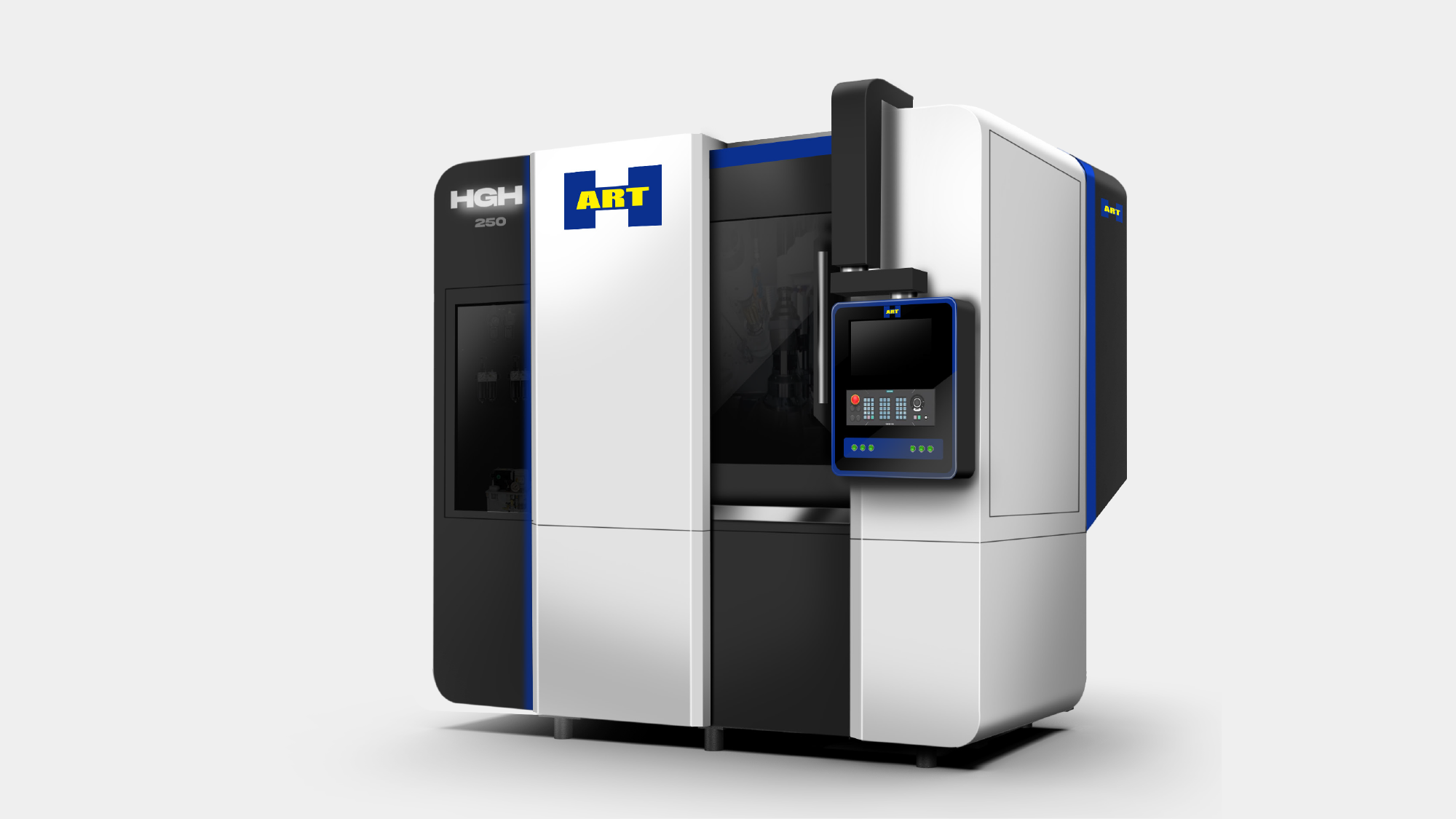

聚大智能 - 立式CNC 齒輪滾齒機板金設計｜形碩設計THINKSO

2023/11/30

廠商：聚大智能

【設計核心目標：建構極致精密與結構剛性的視覺秩序】

滾齒加工是齒輪製造中最關鍵的精密工序，聚大智能的立式 CNC 技術代表了高效率與空間利用的平衡。形碩設計的目標在於將「高剛性」與「高精度」這兩個抽象性能特質，轉化為具備絕對穩定感的機身形態。我們聚焦於解決大型加工設備常見的厚重感，透過模組化板金思維與人因工學介面的重整，打造出符合工業 4.0 趨勢的智慧製造標竿。

【視覺語彙演繹：高剛性結構的精密感官與數位流體線條】

面對齒輪加工設備普遍存在的「量體感過重」與「機電介面繁雜」等設計挑戰，形碩設計提出「動態機能整合」的造型策略。我們利用斜向幾何、圓弧修飾與分層色彩計畫，將重型加工機台的堅固剛性轉化為輕快、高效的視覺印象。

將維修門片、散熱通道與外部線路整合進俐落的板金構件中，在優化監控視野與維護效率的同時，建立起符合智慧工廠趨勢的數位化工業語彙。

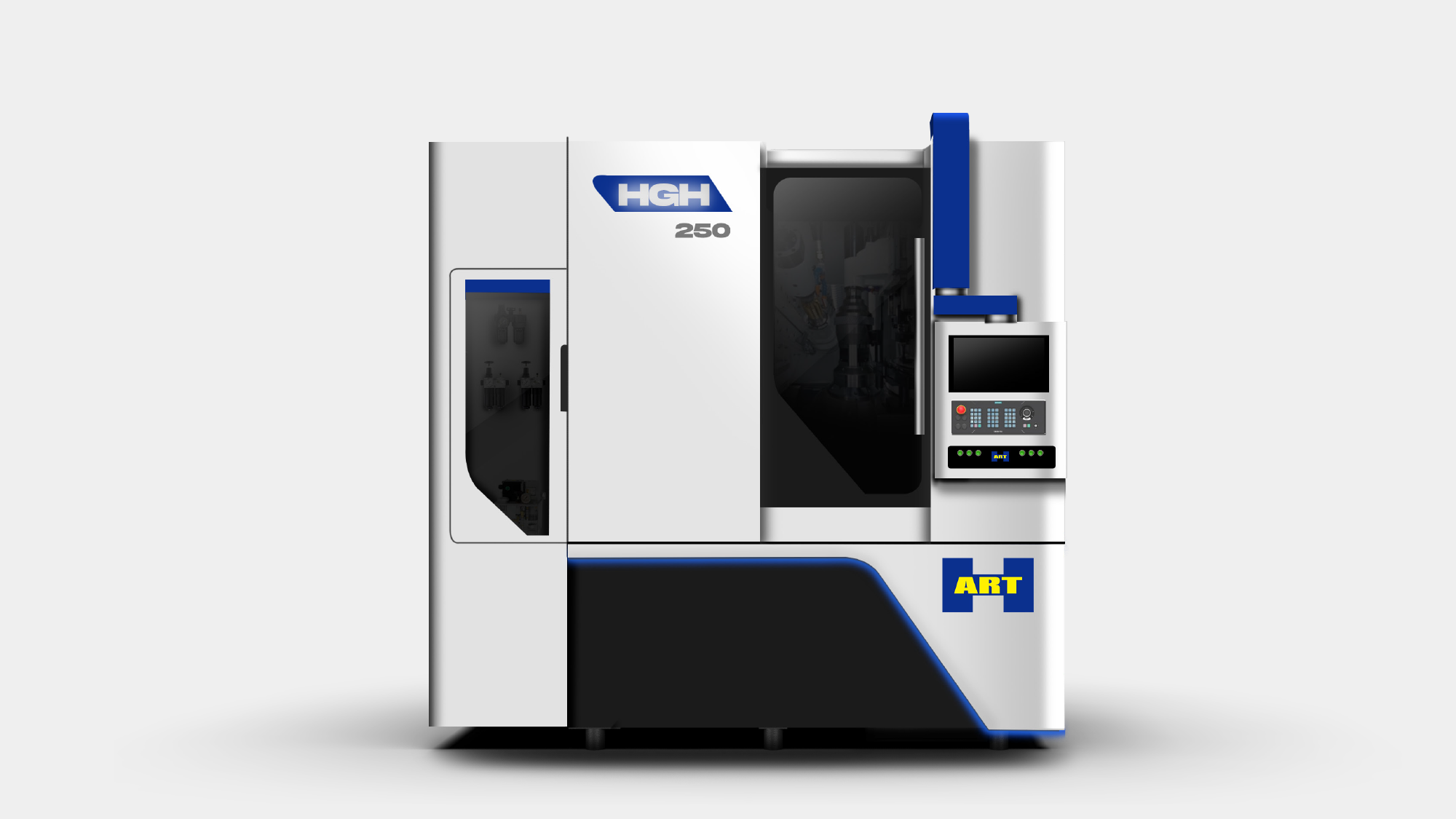

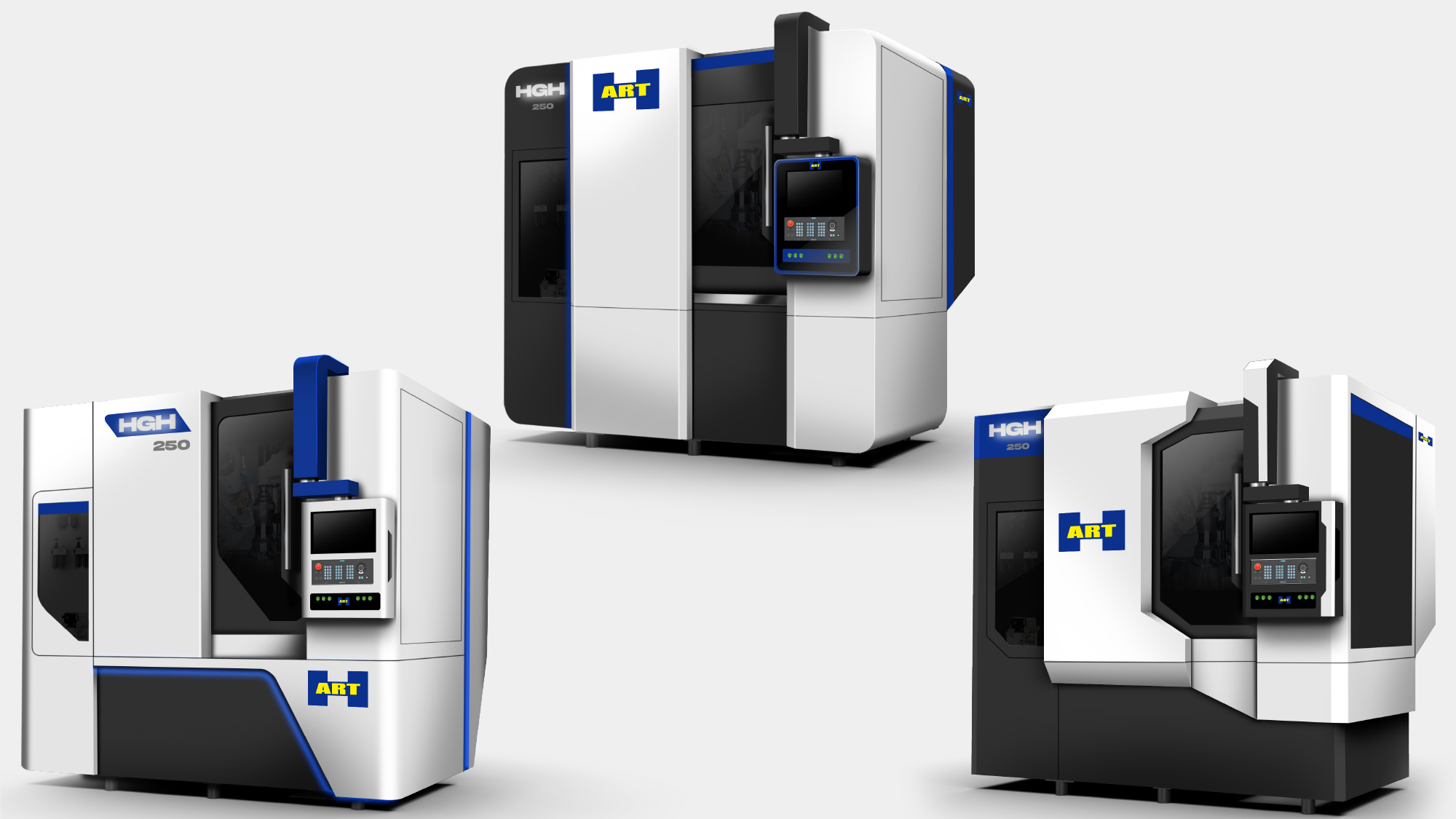

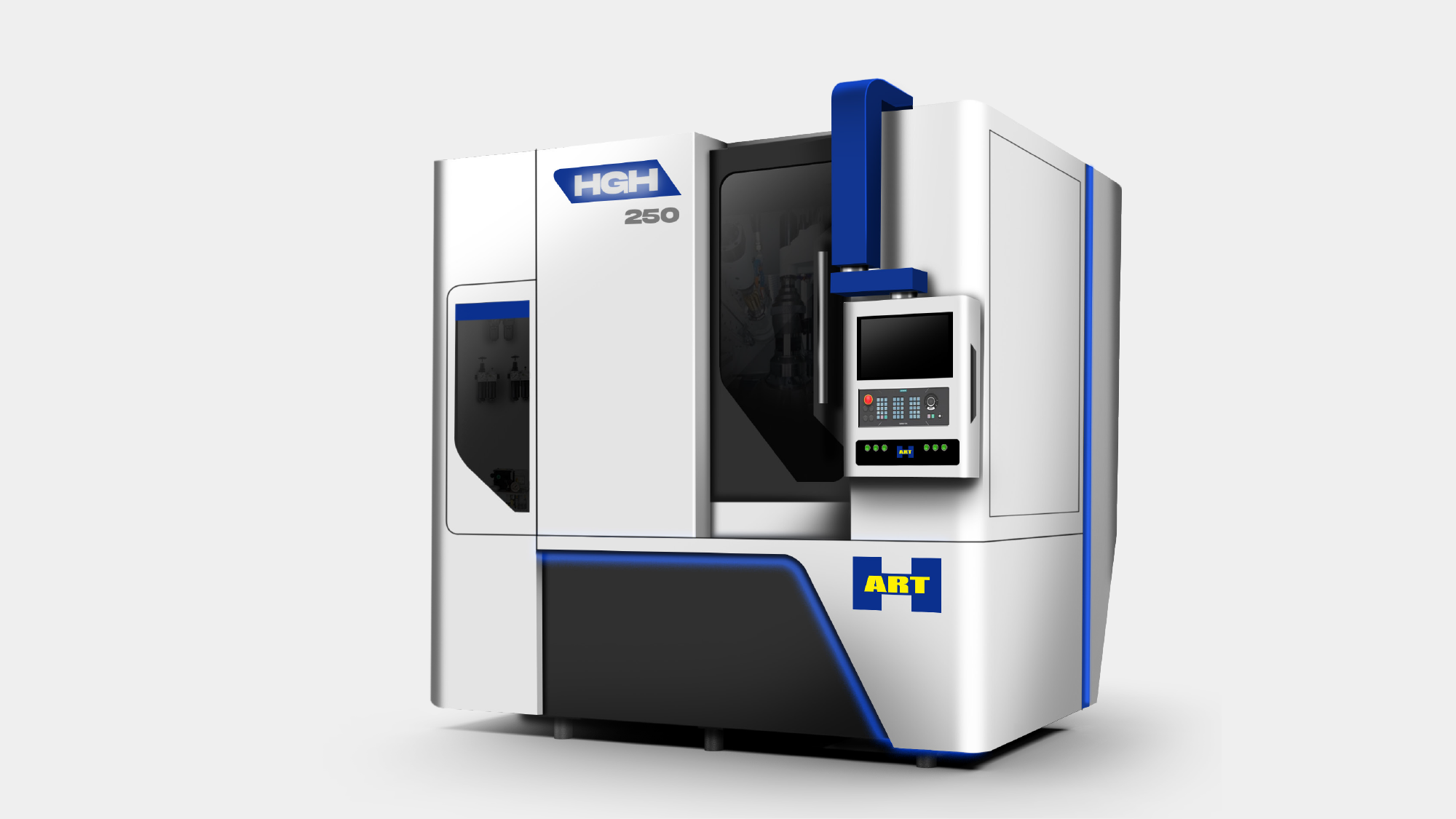

提案 A：速感機能——圓潤意象與線路整合

捨棄傳統稜角分明的剛硬感，全機採用「邊角圓弧」貫穿，賦予重型機具親和力。運用斜向線條帶出速度感，呼應機器運轉的高效率。配色上將電氣箱設為深色系，從視覺上降低其突出的不適感。

智慧監控識別：外觀整合「三點組合視窗」並搭配線條燈帶設計，不僅強化了科技感，更讓操作者能即時監看關鍵組件狀態。

環境整潔優化：特別設計飾板美化後方外部線路，解決常見的裸露雜亂感；銘板設計則與整體造型對位，提升品牌細膩度。

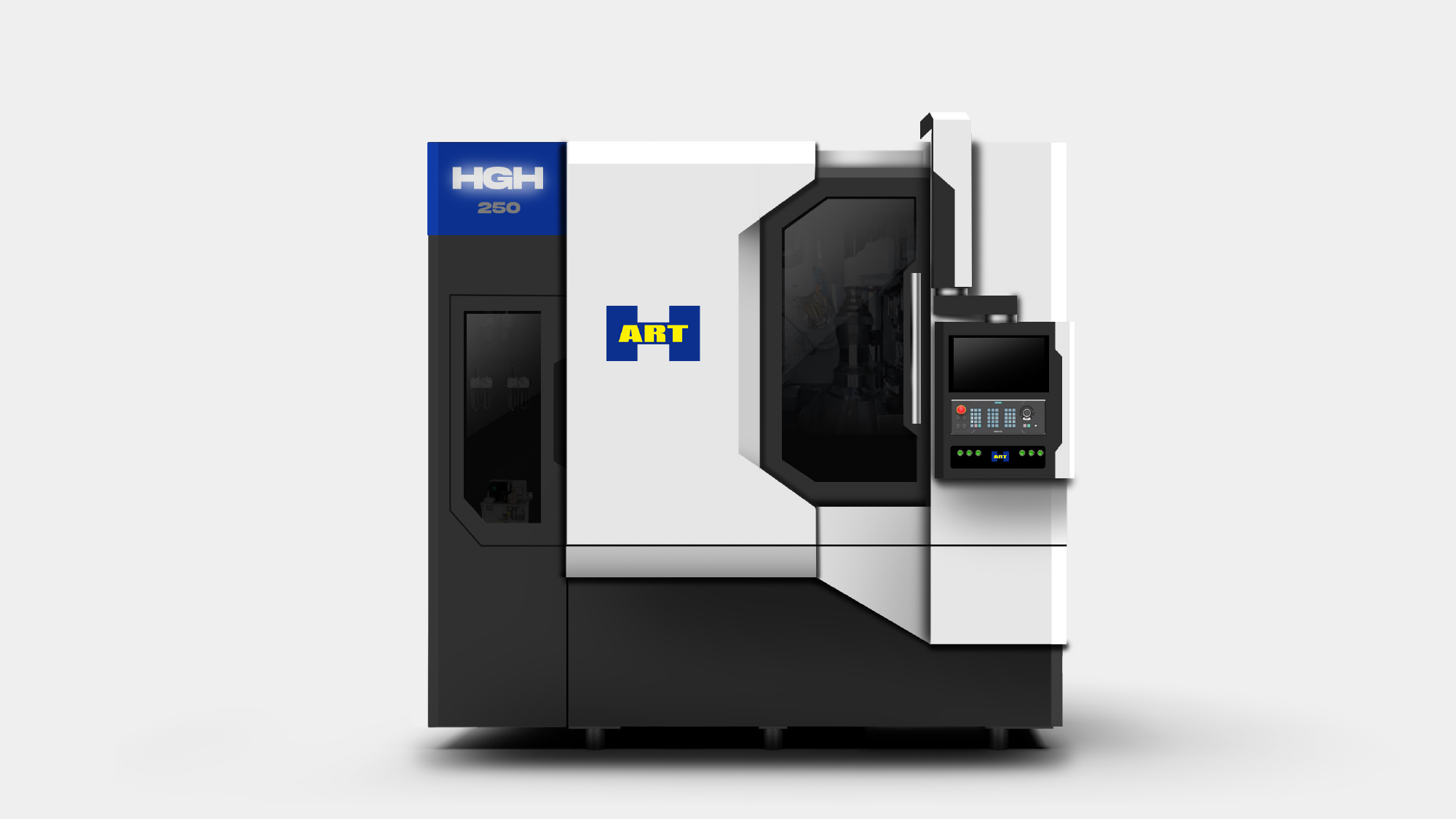

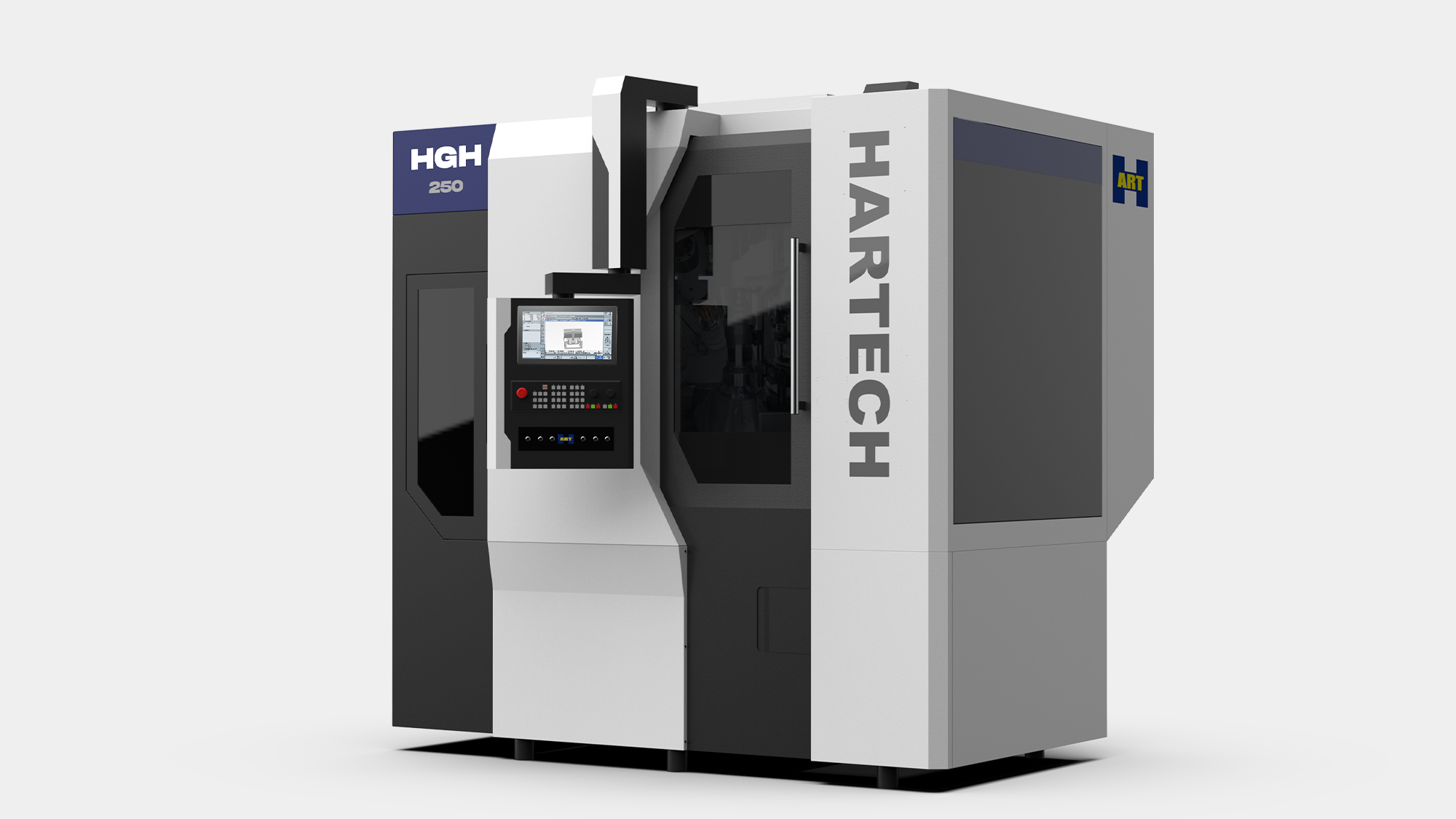

提案 B：挺拔工藝——比例拉伸與精緻細節

巧妙利用「下飾板板金」包圍鑄件，透過視覺延伸拉高機身高度比例，營造挺拔穩重的專業感。配色採亮色與深色交錯，搭配亮面不鏽鋼材質的門把與取手，提升機台的質感厚度。

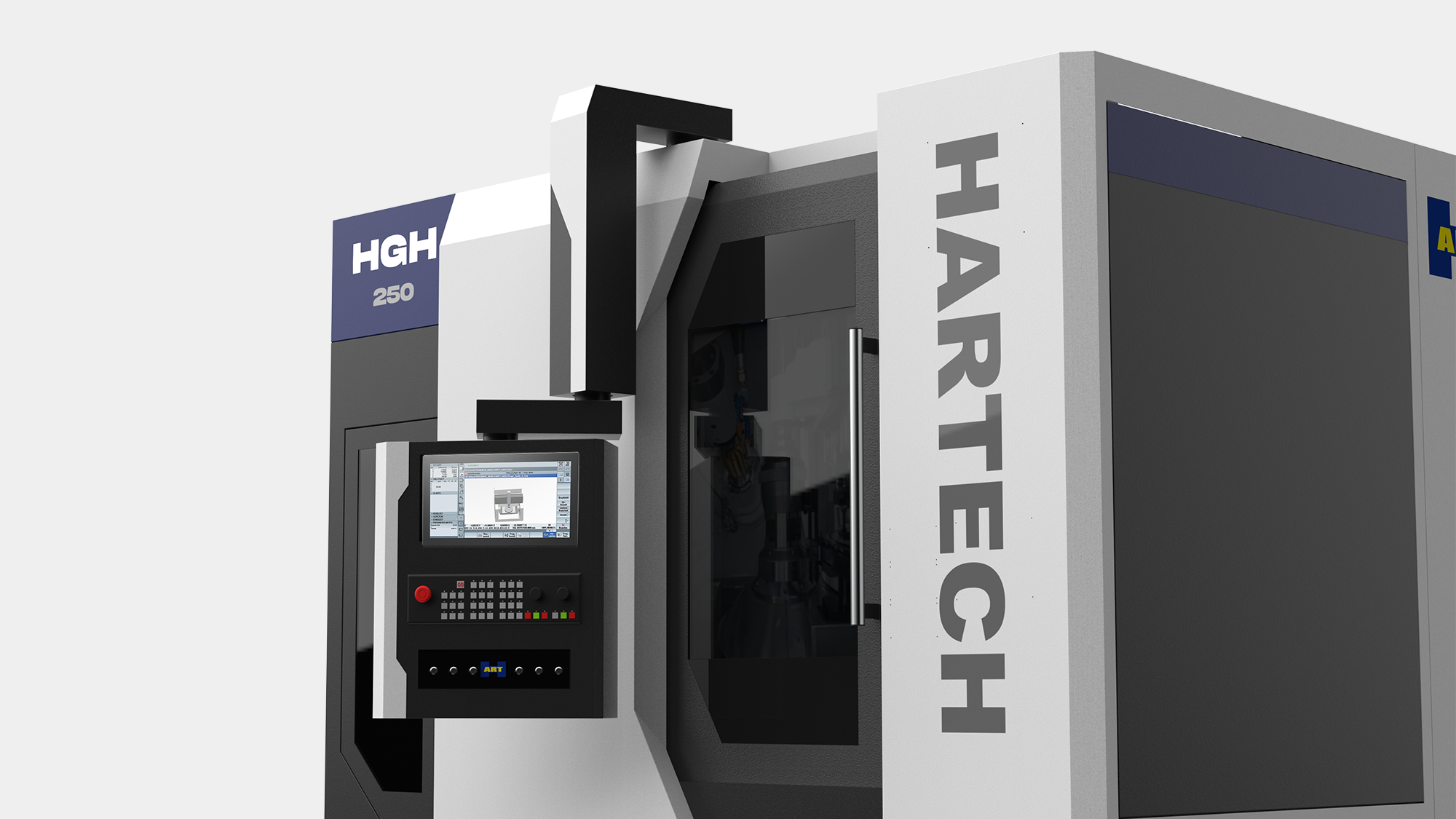

操控介面精煉：利用壓克力飾板整合控制面板資訊，在視覺上達到簡約化處理；藍色色帶設計則有效提升了側面的視覺識別度。

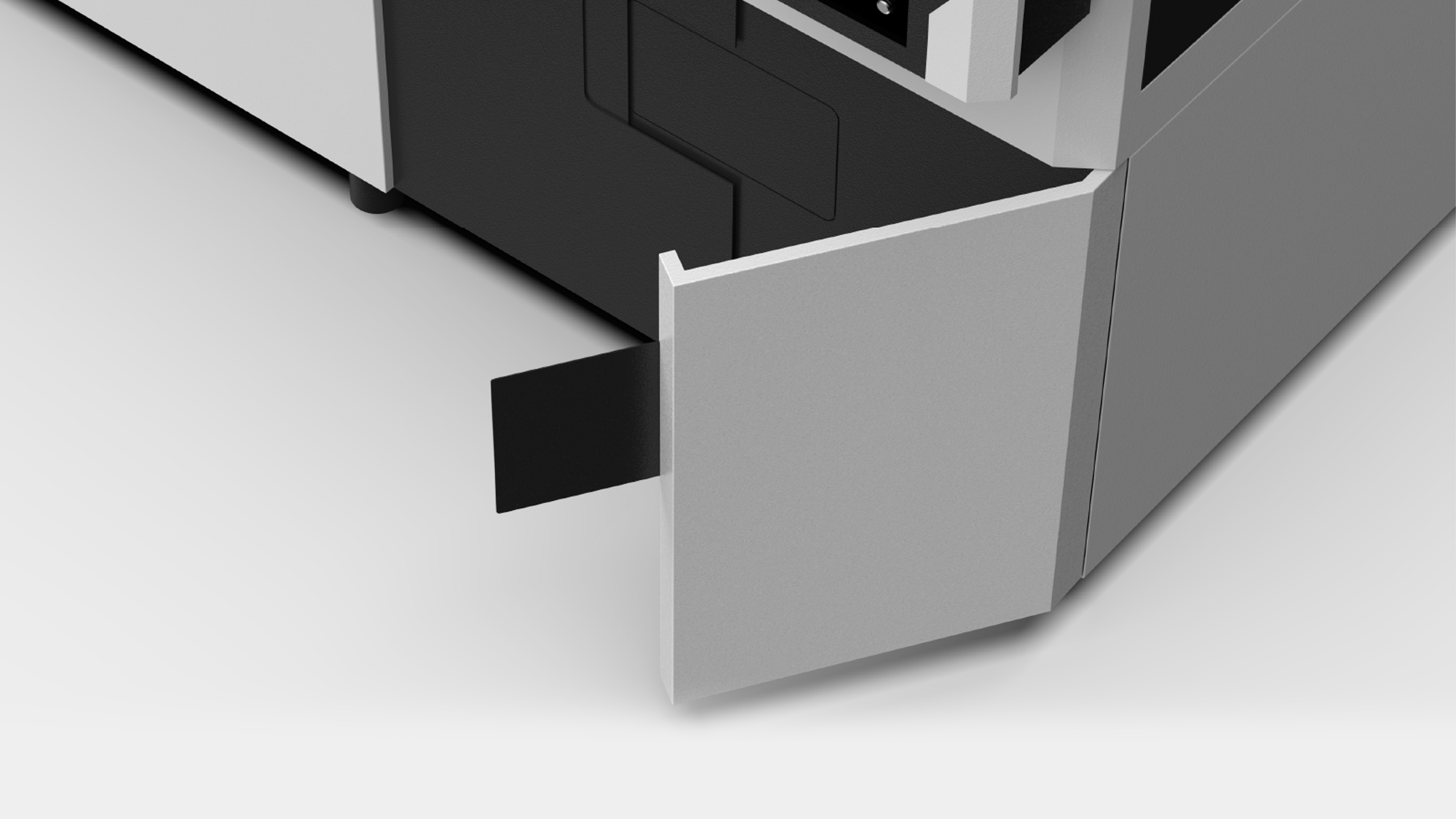

維護動線整合：導入間接發光式燈帶營造科技氛圍，後方則配置「維修用可拆板金」，在維持外觀一體性的同時，兼顧了快速檢修的便利性。

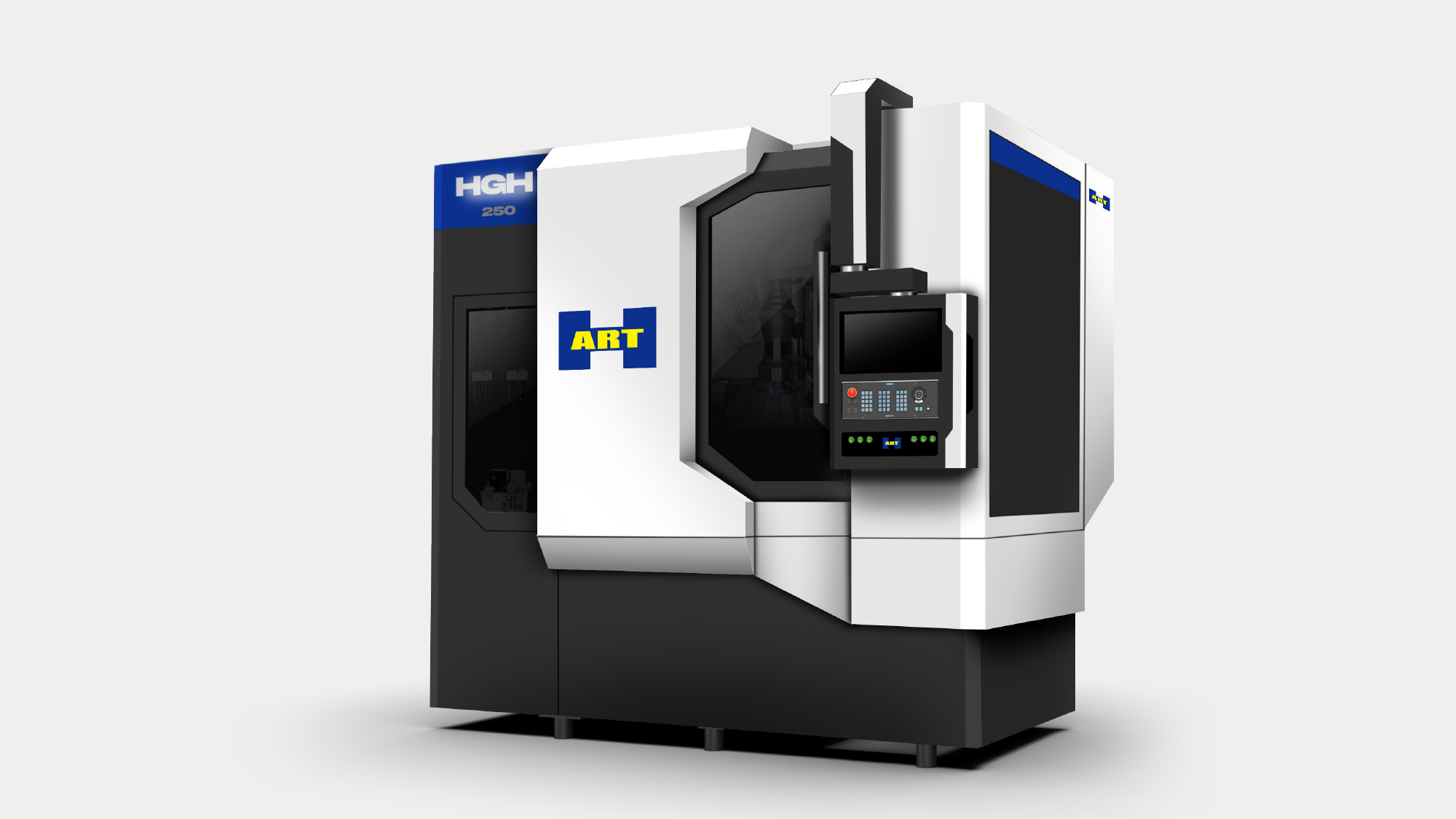

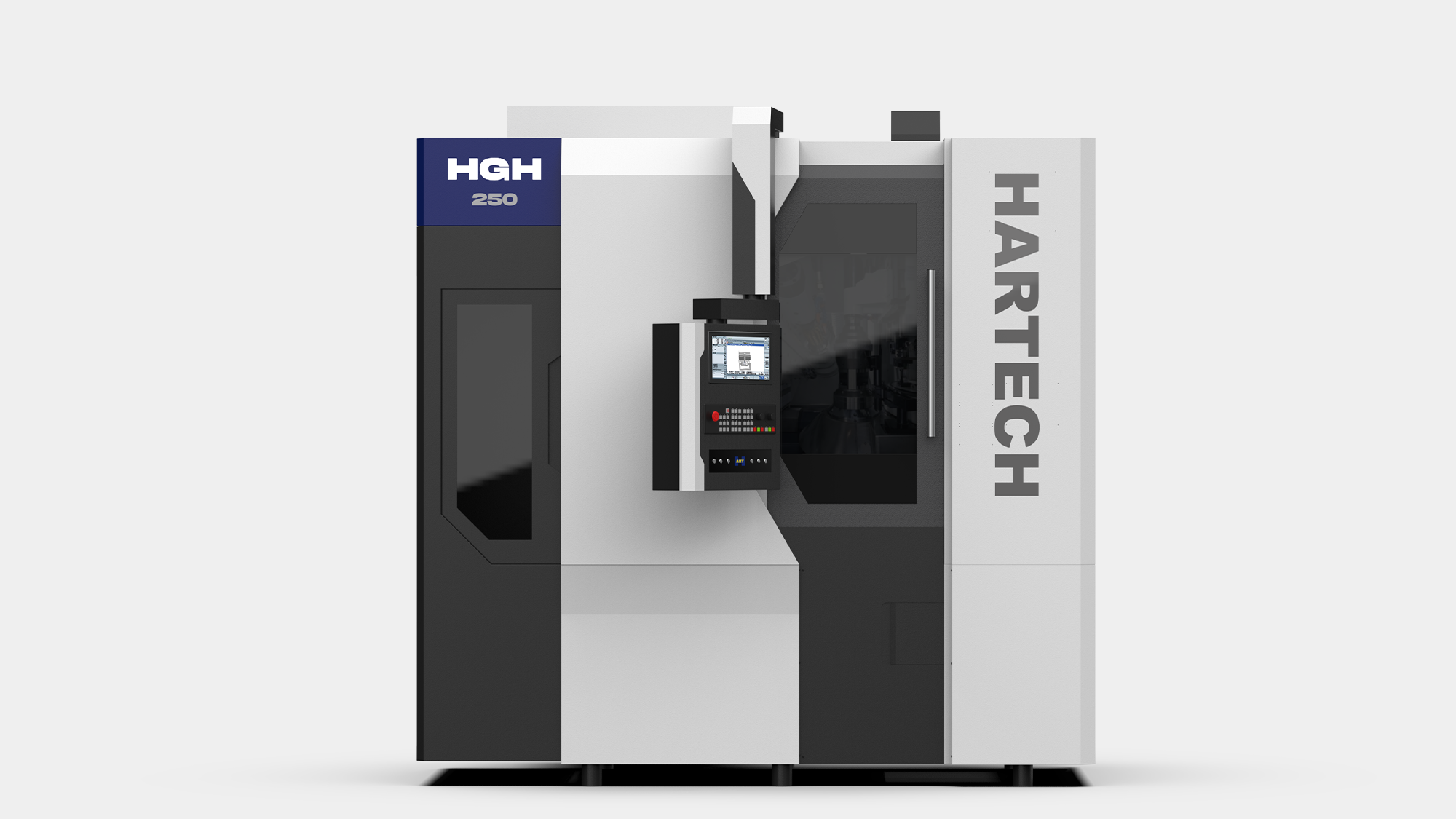

提案 C：分層美學——堆疊層次與互動體驗

採用「分層式堆疊」概念，將白色功能塊體置於深色底座之上，透過高對比色彩凸顯核心工作區域。將速度感線條與開門動作結合，使機器在操作時具備強烈的互動特徵。

視覺品牌化：採用大面積藍色色塊搭配「發光 Logo」，建立鮮明的品牌視覺標記；控制器旋轉把手與側面斜線風格呼應，強化了操作件的一致性。

操作流體化：「向左開門」與造型方向性形成直覺互動，配合後方可拆卸式板金，確保從正面操作到後方維修皆能擁有最順暢的實務動線。

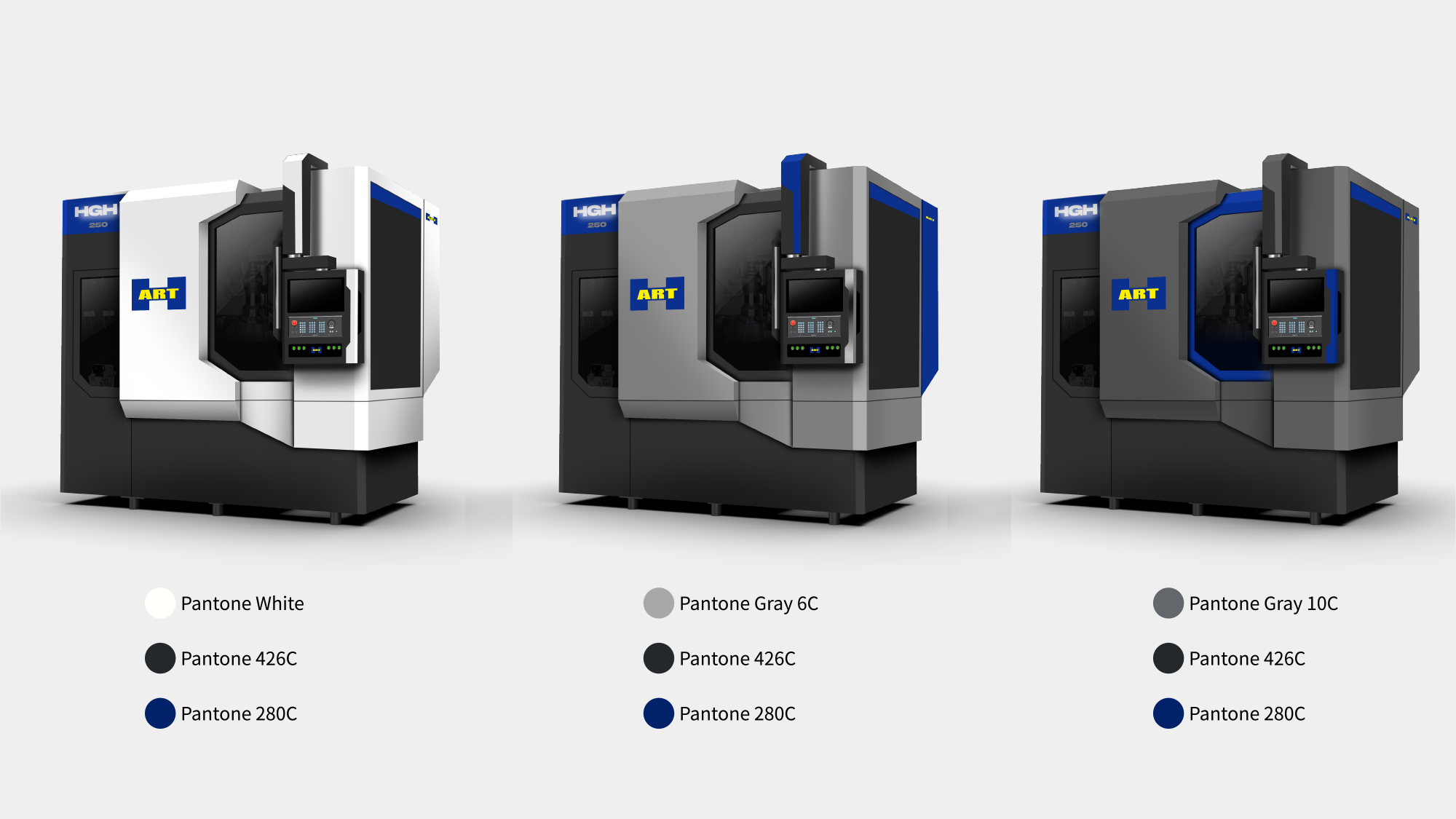

色彩計畫

除了白色的亮色系搭配以外，運用深藍的企業色與深灰、淺灰色做搭配營造暗色系的質感，表現出沉著穩重且大器的風格

【3D 實務工程轉化：高剛性量體的拆解邏輯與智慧維護動線】

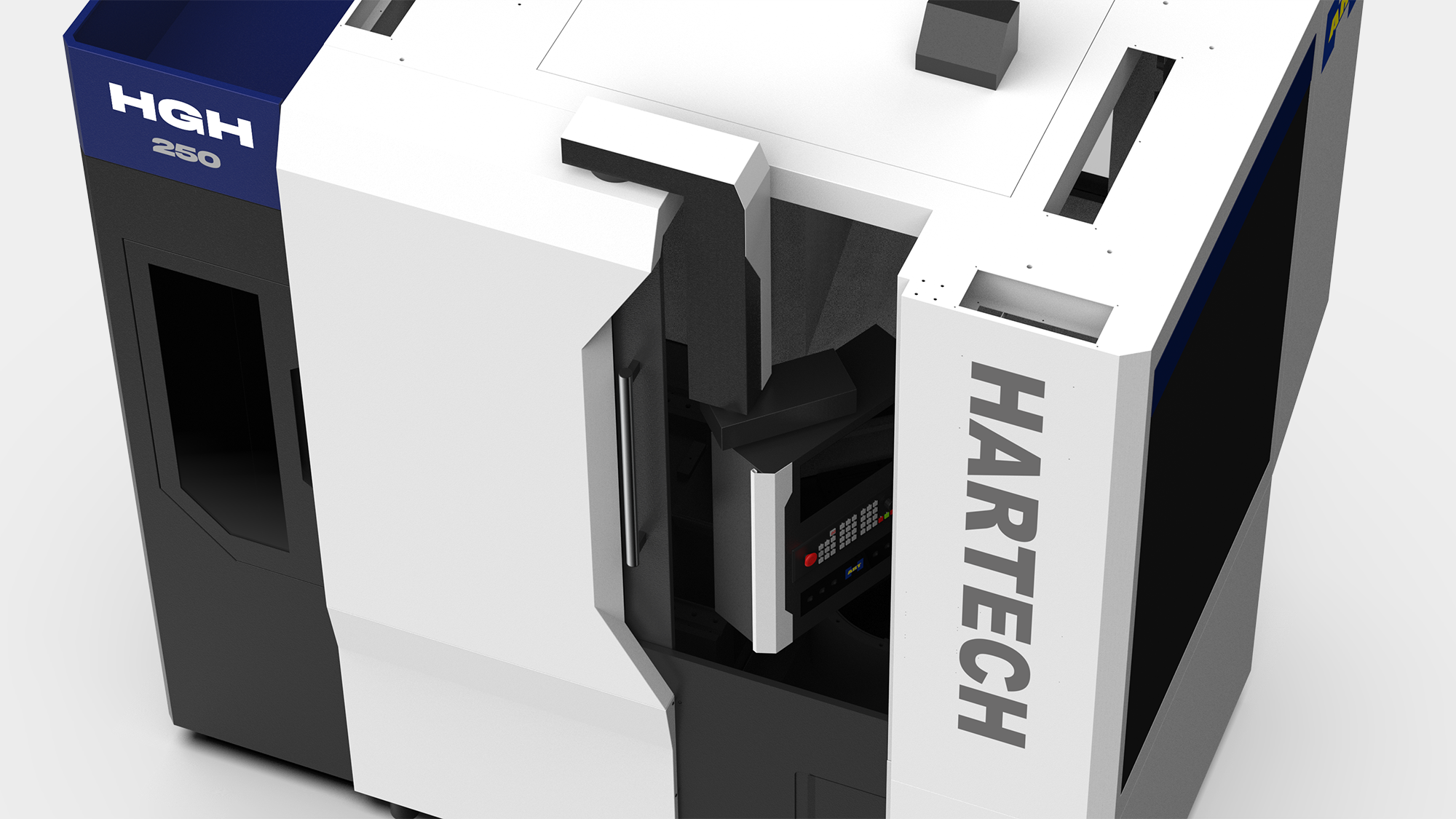

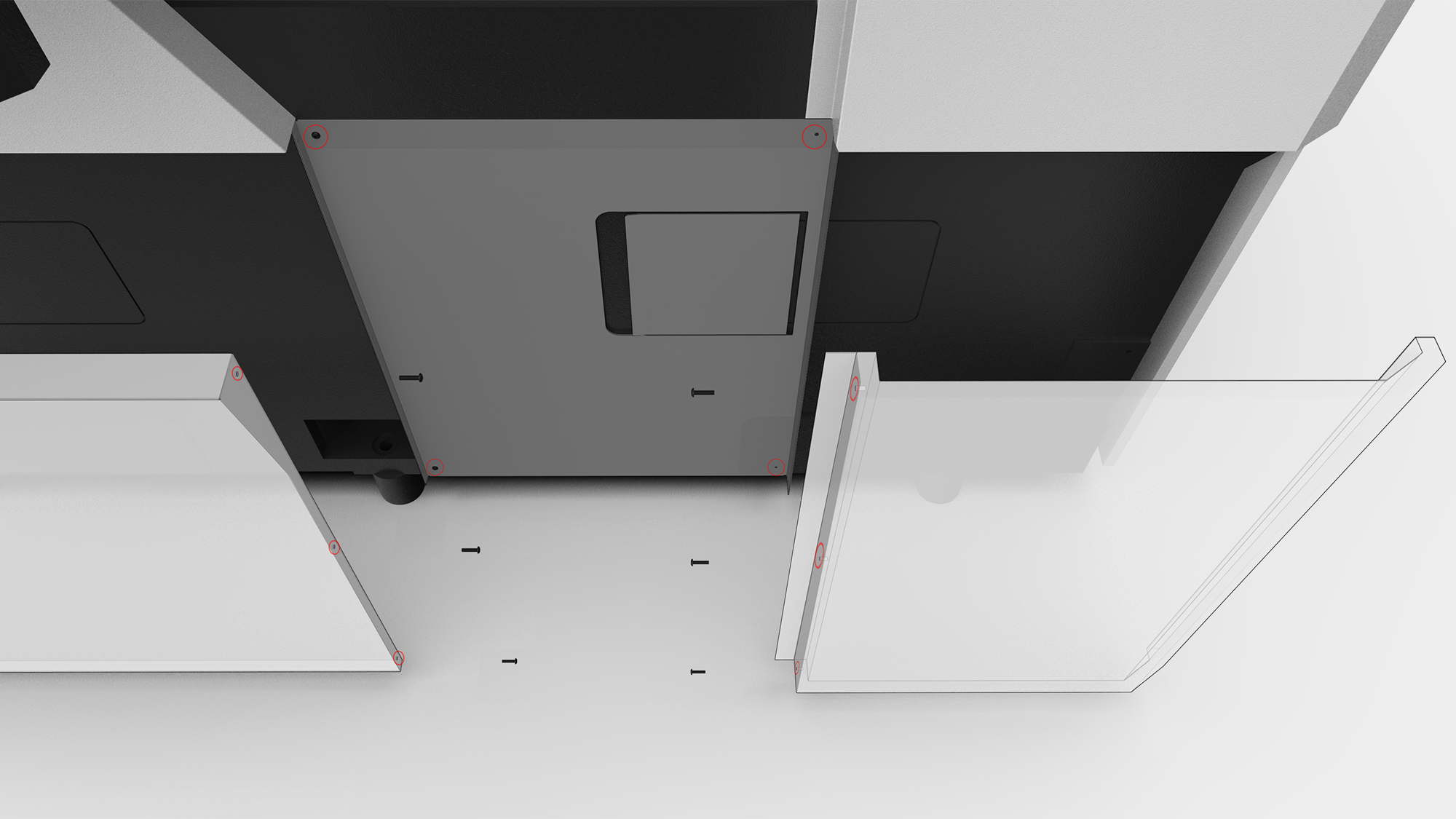

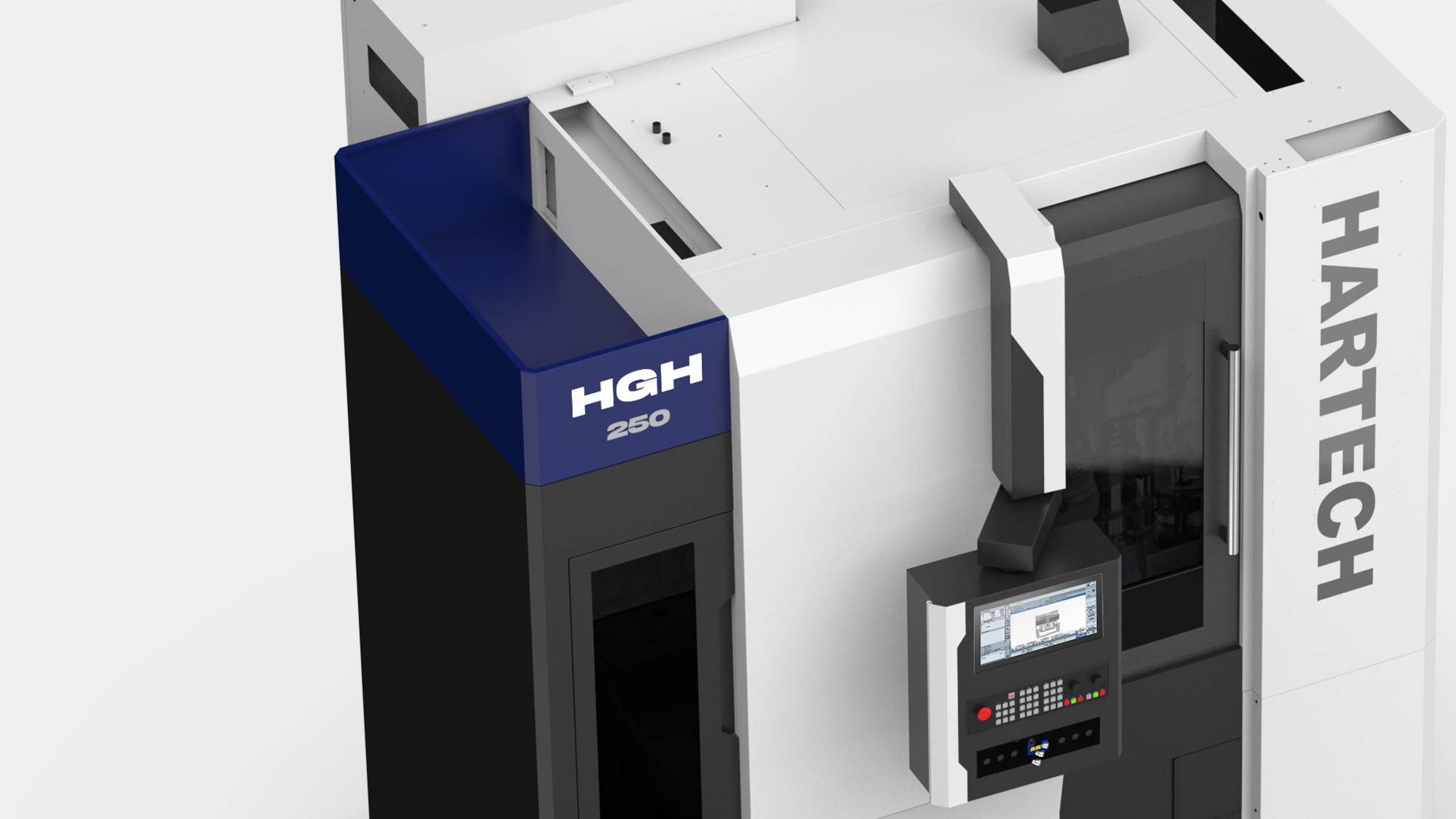

在 3D 設計細節階段，我們旨在平衡造型原創性與製造實務。針對立式滾齒機較大的量體，我們重新審視了板金件的拆解與組裝關係，透過機能導向的結構優化，解決了重型設備維修空間受限的痛點。從機頂的開放式佈局到隱藏式把手的空間整合，每一處 3D 建模的修正皆經過工程實務驗證，力求在智慧製造的框架下，實現品牌識別與量產效率的深度融合。
