【循環經濟設備的視覺重整：解決料管蓋負重與品牌識別破碎痛點】

久鼎機械（GEORDING）深耕塑料回收設備三十餘年，其「三機一體」技術在全球具備高度競爭力。然而，傳統設備在視覺感官與操作機能上面臨轉型挑戰。形碩設計介入的核心在於透過硬核板金工程達成以下技術升級：

1. 料管蓋機構重構：
   針對原設計整體過重的料管蓋，開發省力手掀機構，將重型防護件轉化為符合人機操作的輕量化組件。
2. 料桶頭部形象重塑：
   解決料桶頭部造型單調、缺乏視覺重心的問題，建立具備力量感與科技細節的防護罩。
3. 家族化語彙導入：
   歸納「方形網孔」與「像素燈號」元素，確保久鼎設備在國際市場具備統一的識別廣度。

---

【視覺語彙演繹：像素幾何與板金層次系統化計畫】

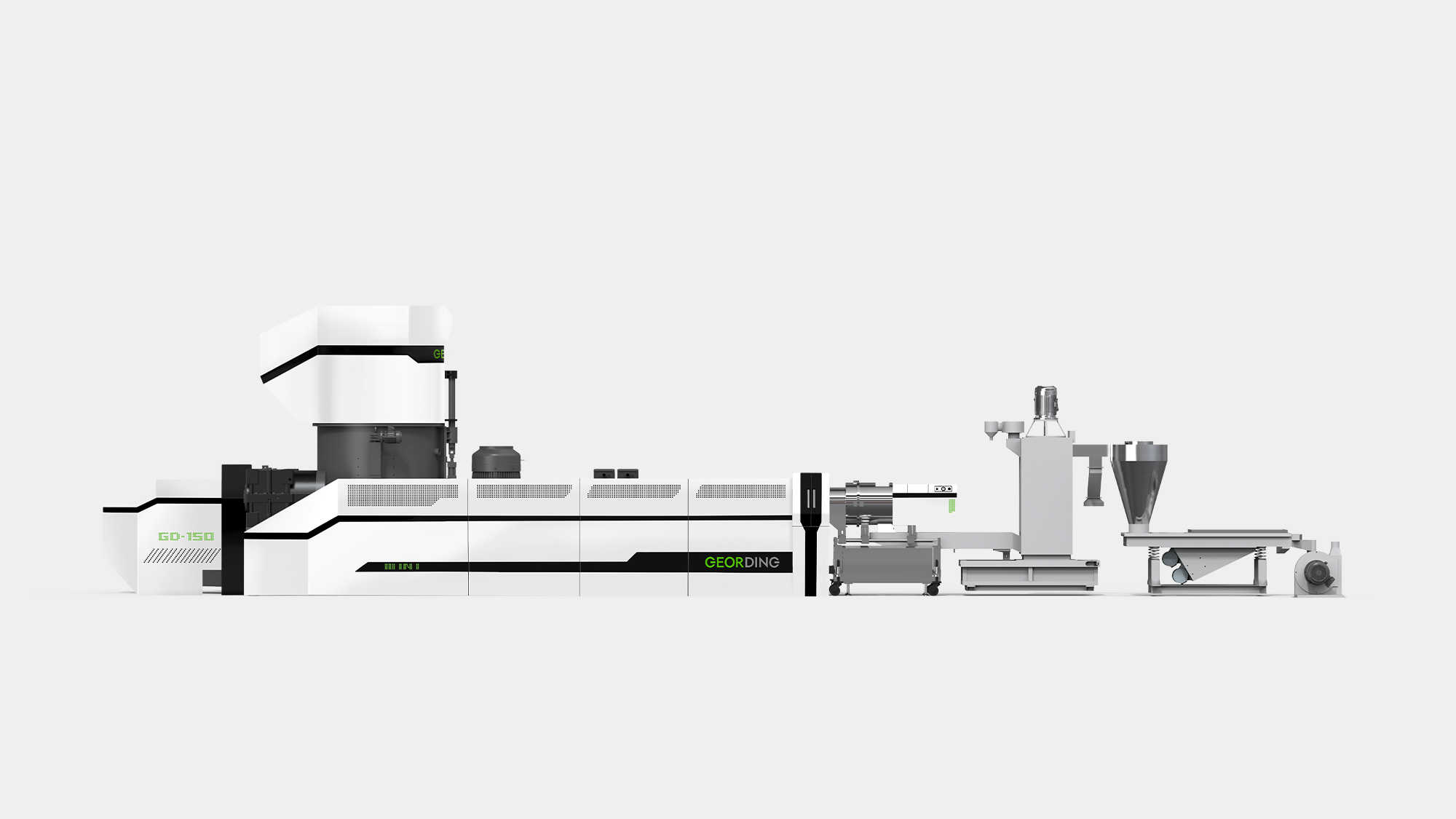

本專案的核心視覺策略在於「歸納與重組」，將塑料回收造粒機龐大且瑣碎的工業部件，透過系統化的幾何邏輯進行包覆。我們以未來機械作為貫穿全機的設計 DNA，利用連續的方形幾何元素轉化為功能性的散熱網孔與狀態識別燈號，打破重型機械的單調感。同時，藉由板金深淺層次的凹槽切割，在厚實的機殼上創造出具律動感的視覺分割，使 GD-350 展現出循環經濟設備中難得一見的數位精密感與前衛的品牌力量。

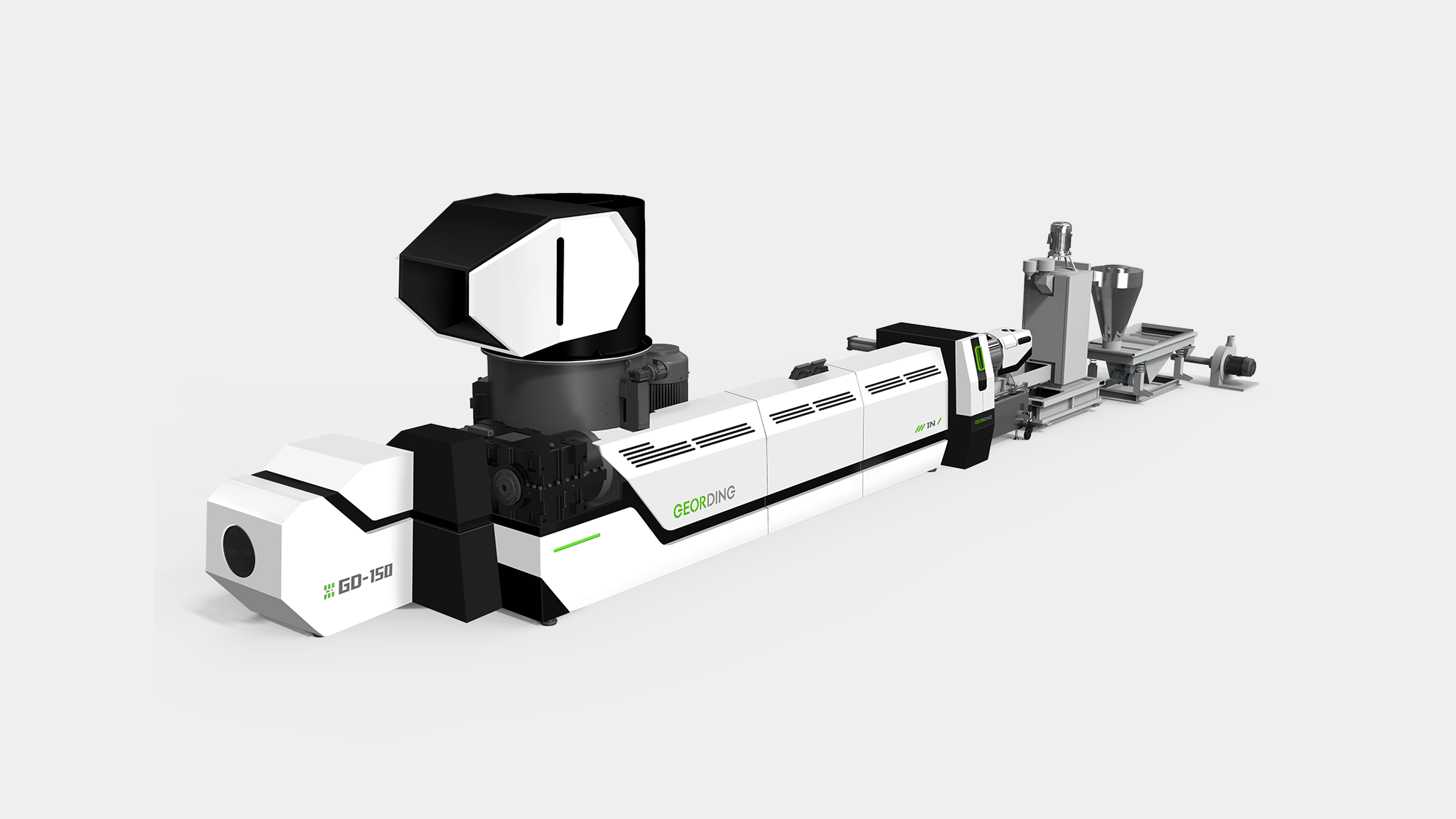

提案 A：

以俐落的板金層次結合未來感造型，我們重塑了塑料回收機的形象。透過簡約線條與 LED 燈光注入科技感，打破過往笨重的工業印象，展現新時代高產能設備的永續使命。此外，入料口採用半包覆式設計，在強化品牌識別度的同時，有效精簡板金用量以降低生產成本。

連貫的線條設計，將機具各部件整合為更具識別度的外型風格。



半包覆式設計構成造型，在原本的圓桶造型上創造分明並協調的層次。同時也大大減輕了整體料桶的重量。





提案 B：

強調設備在惡劣回收環境下的耐用性與安全性。設計上以多層次的板金疊加效果，賦予機台強大的防護意象，並透過結構化的分件線條展現紮實的工業底蘊。

貫穿式的凹槽設計為隱藏取手，使外觀更簡潔。



分上與下兩個外殼構成，上方為俐落的多面體，搭配下方圓弧的造型。

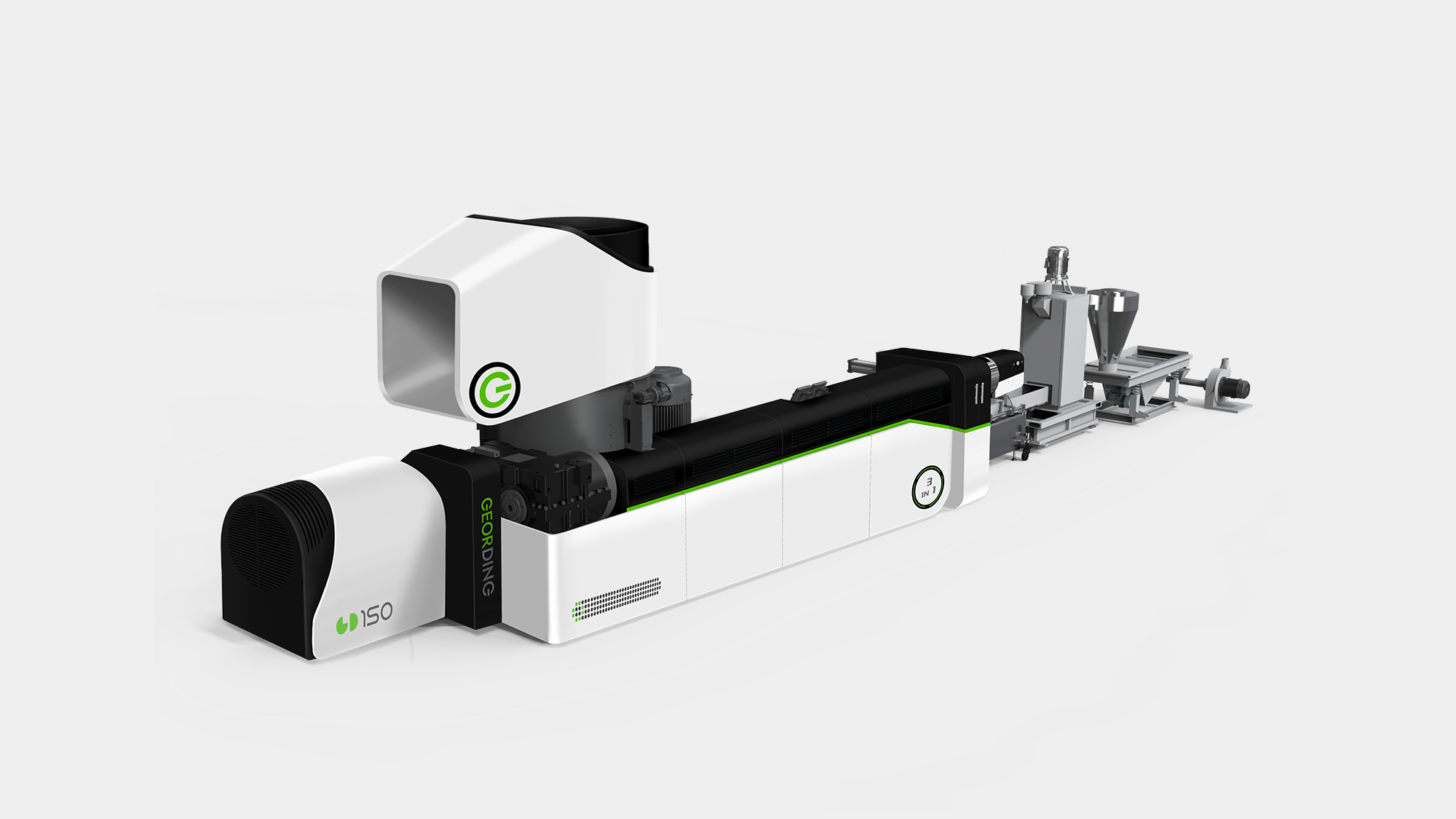

提案 C：

以大量單斜面與大 R 角轉跡作為視覺主軸，創造出具備流動感與速度感的未來造型，象徵塑料循環不息的再生能量。

斜線缺口造型為主要設計元素之一，賦予機台速度感、高效能的意象



注入多個圓的元素，包含LOGO處、型號字樣及散熱的孔洞設計

邊緣圓角設計，創造整體較圓潤的造型風格 / ''G'' LOGO 造型LED 燈



色彩計畫

色彩計畫在草圖階段以大面積的白色及少部分黑色為主，搭配企業色綠色點綴，後經過幾次討論與修改後，決定加入灰色，希望更能呼應雙色的logo。

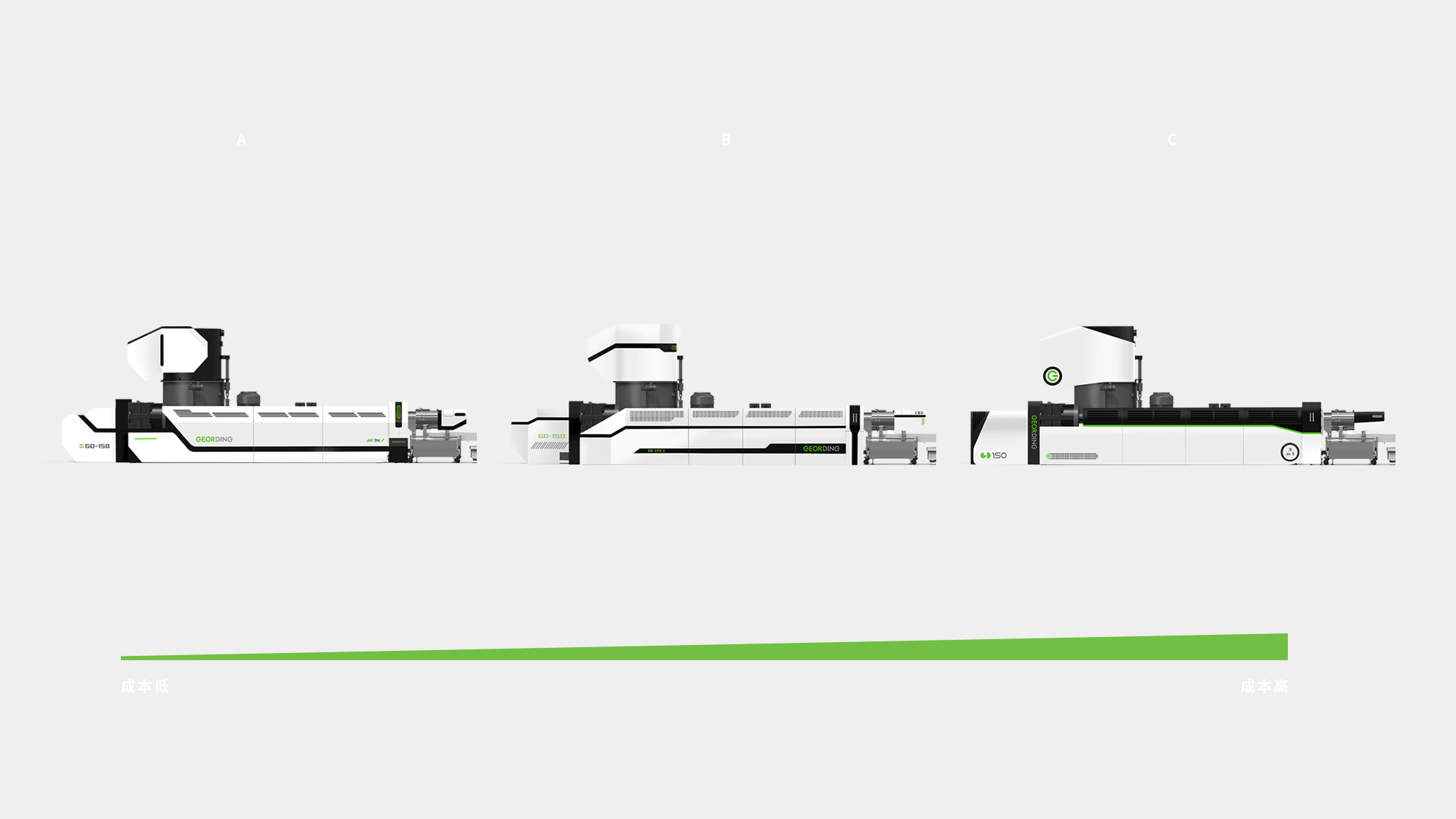

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【工程實務驗證：輕量化手掀機構與建立家族化風格】

在 3D 詳細設計階段，形碩針對重型設備的操作安全性與品牌一致性進行深度優化。

1. 手掀機構動力學驗證： 針對料管蓋開啟角度與荷重進行模擬，確保轉軸結構能支撐頻繁的手掀需求，提升操作安全性。

2. 像素燈號整合： 預留 3 IN 1 燈號與 LOGO LED 的走線路徑與維修孔位，將電控組件與板金框體無縫整合。



3. 家族特徵一致化： 統一全機的方形散熱孔比例、像素燈號間距與板金凹槽深度，確保久鼎機械三機一體設備展現鮮明的家族視覺。

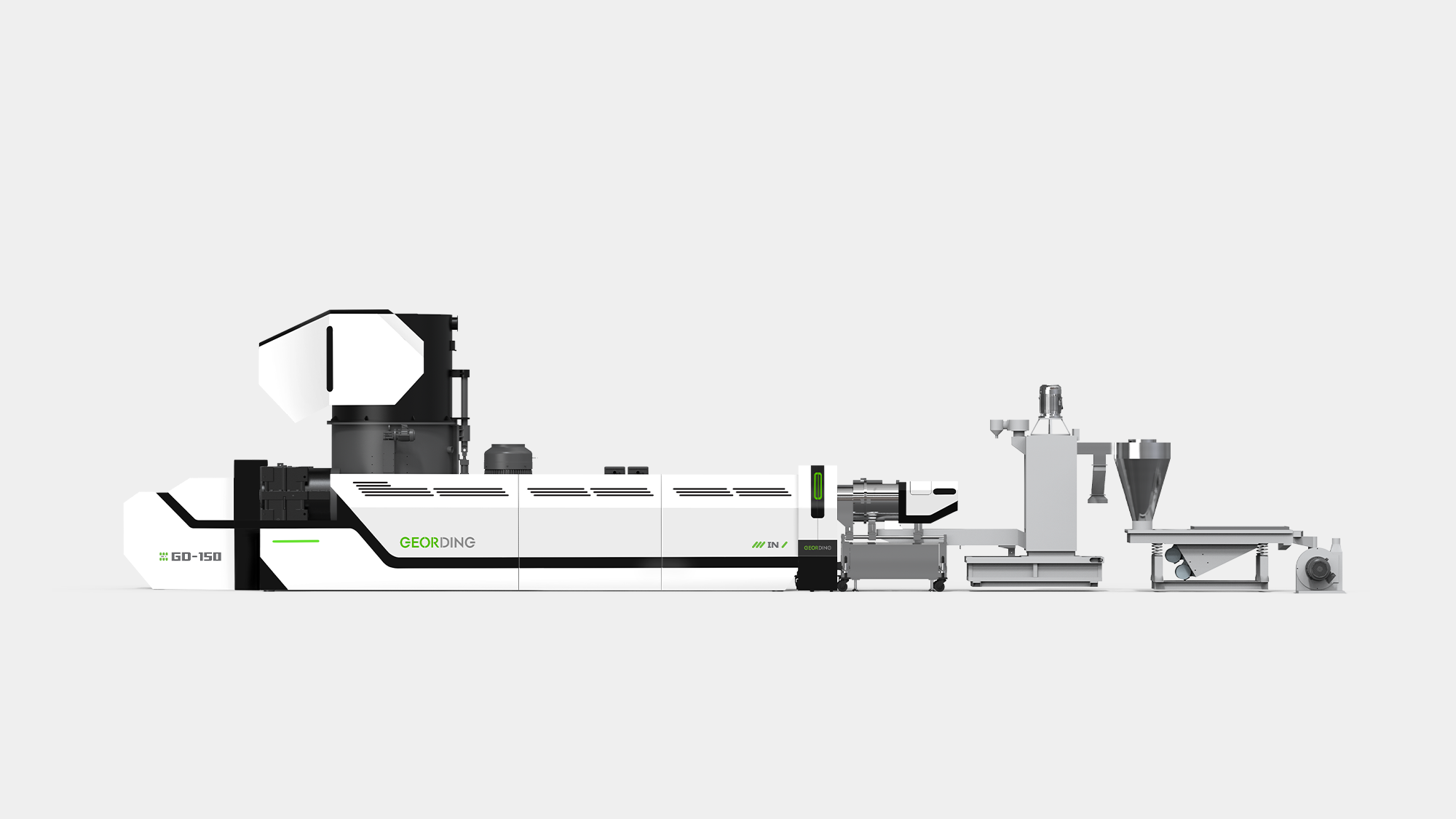

設計細節

在機身上，最顯眼的造型就是上方的入料口，而同時圓柱的造型也是相對較難設計的部分，
我們將造型切割為上和下半部，上半部以較俐落的斜切面，搭配下半部保留原有的圓柱造型。機身的板金包覆則是以線條減少的理念設計，而中間貫穿機身的綠色線條同時也機台運作的方向，同時作為整機的造型亮點之一，以亮綠色也能呈現鮮明、高效的視覺感受。

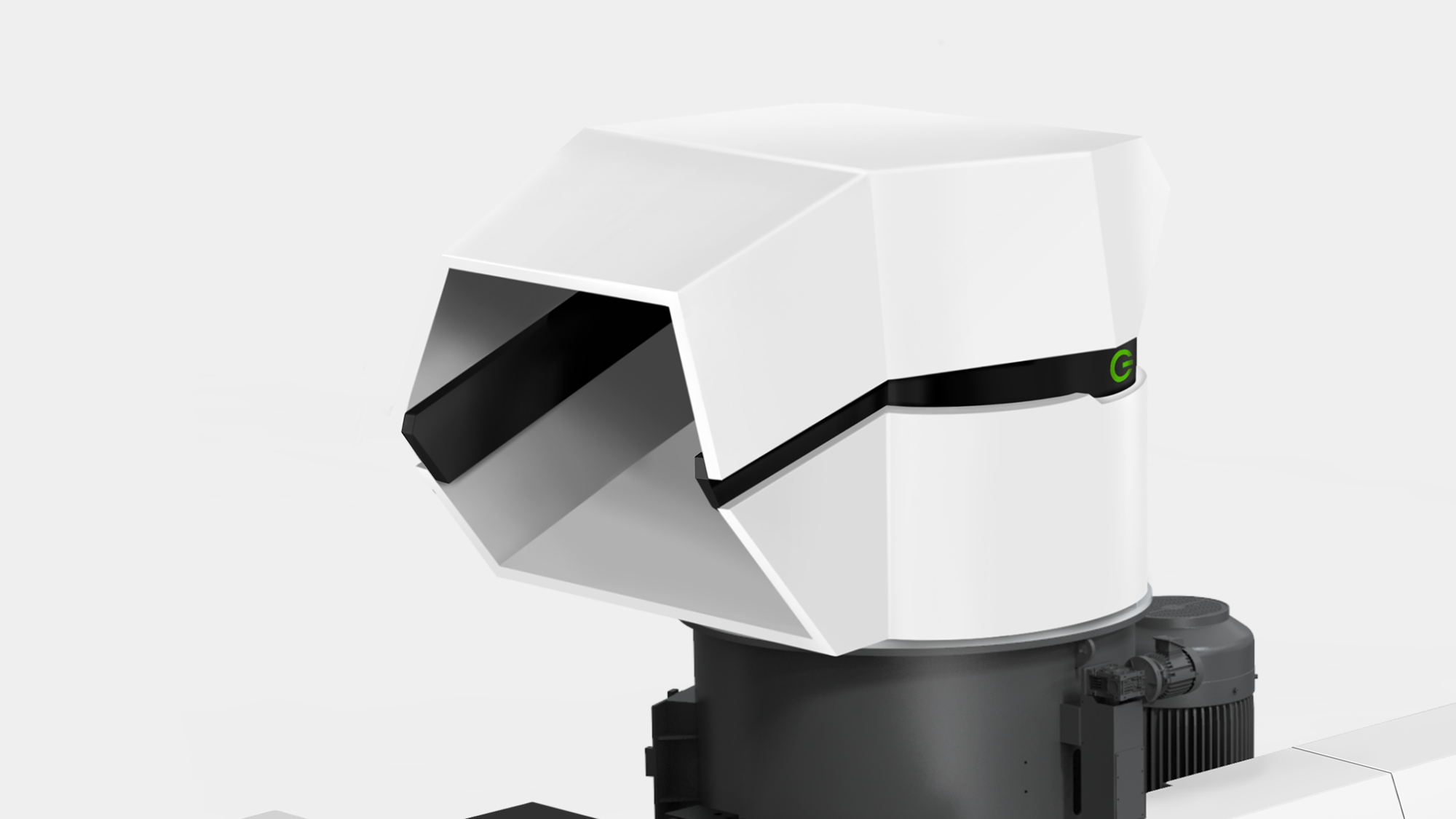

頭部識別增強

層次間板金兩側加入LOGO，增強上方造型識別度。

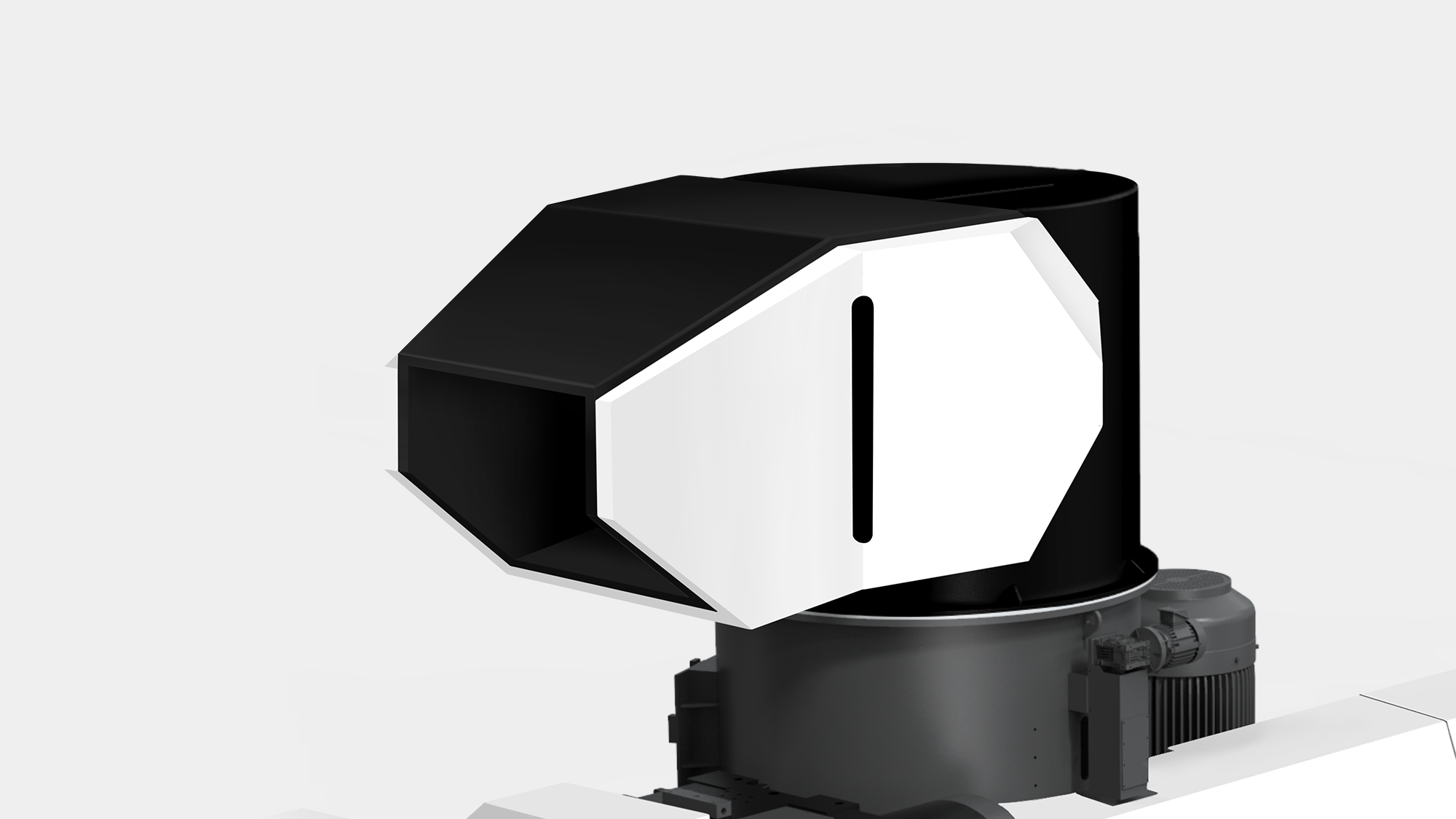

入料口開啟

入料口處上殼可開啟，以便輸送帶裝備及拆卸，也將原本的分件線改至與前方板金轉折處，讓外觀造型更完整。

馬達處外板金包覆

改為與左側呼應的造型，保留斜L 字線條，也提升了右側造型的完整性。另外規劃了皮帶視窗在中間的板金上，方便查看運轉狀況。

改為向左側開啟，加快換網作業效率。

造型與功能性結合

造型的切割與分色的設計，讓使用者能直覺的操作。



廢料箱操作優化

燈號與型號字樣整合

隱晦且不多餘燈號設計，將外觀元素與功能性整合，達到增添細節及優化操作反饋的效果。

---

【專案後記：精密研磨與人機安全的完美轉身】

本次與久鼎機械的合作，成功將「永續誠信」的企業精神具象化為高效、精密的板金語彙。我們不僅解決了料管蓋過重的人機痛點，更透過「像素燈號」與「層次凹槽」建立了獨有的家族特徵。這種設計思維協助久鼎在銷往全球各地時，能以統一且具前衛感的視覺風格脫穎而出，協助客戶創造更高的經濟價值，奠定循環經濟設備市場的專業標竿。
