【設計核心目標：重構大型龍門的動態視覺語彙】

匠澤精密 H16 作為高速龍門系列的旗艦機型，承載著處理大型精密工件的核心任務。

本次設計目標在於：在「穩如泰山」的結構底蘊中，注入「疾如雷電」的高速基因。形碩團隊透過「幾何減法美學」與「門戶意象設計」，成功消弭了 H16 巨大板金帶來的壓迫感，並將作業區域定義為高效的「數位加工殿堂」。在極大化頭部組件共用的限制下，我們重新定義了大型設備的精準感與動態平衡，確立其在龍門加工領域的巔峰形象。

---

【視覺語彙演繹：巨型量體的幾何解構與動態張力】

針對匠澤精密 H16 高速龍門型加工中心機，形碩設計將挑戰聚焦於「化繁為簡」。

作為系列中的旗艦機型，H16 擁有更為龐大的板金量體，如何在維持「穩如泰山」的高剛性底蘊下，注入「疾如雷電」的高速加工意象，是本次草圖提案的核心任務。透過幾何切邊與機能細節的深度整合，我們為 H16 打造了三款兼具專業感與品牌高度的視覺方案。

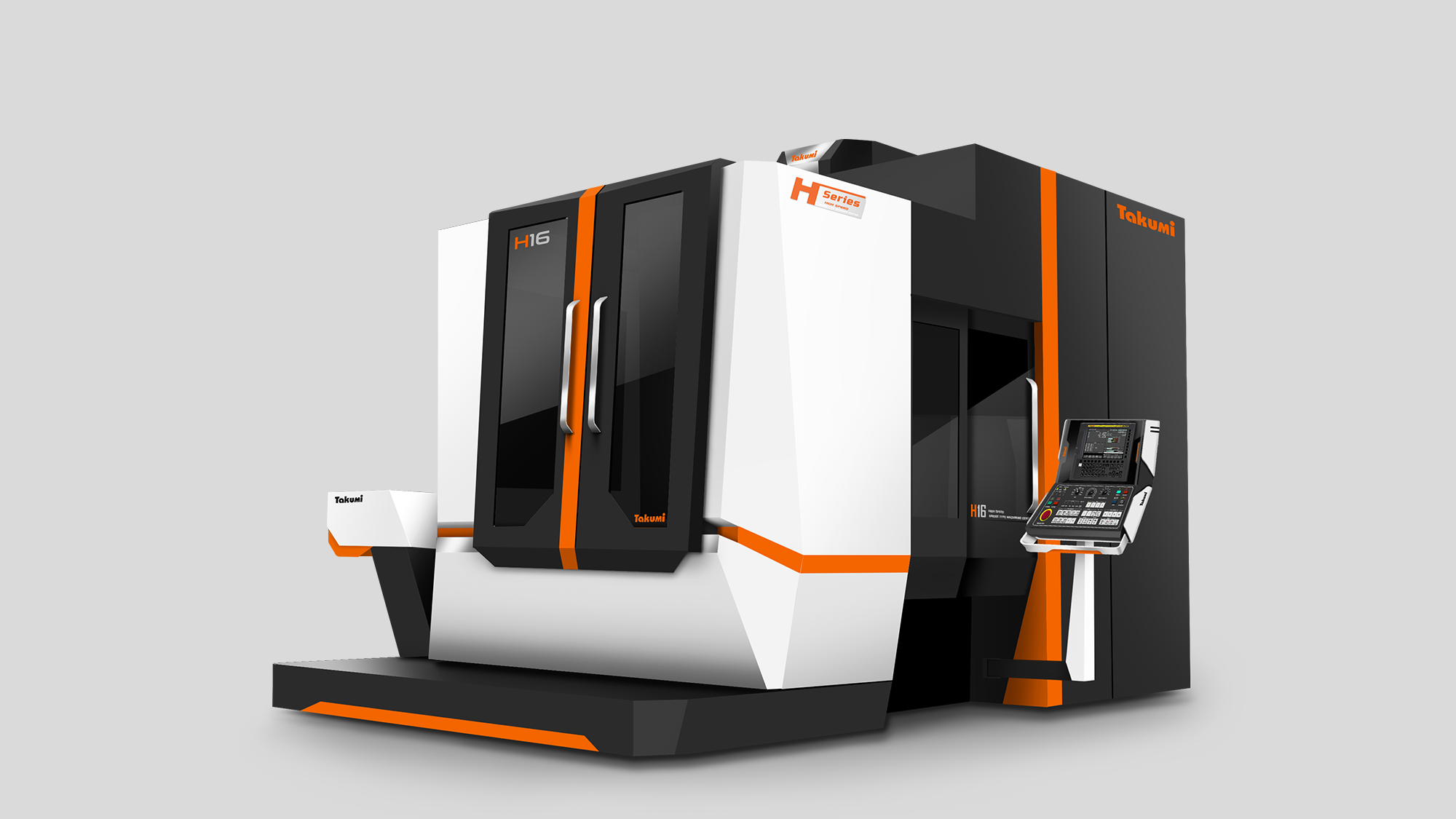

提案 A：俐落切面語彙——高速精準的視覺脈動

邊角導入大面積的大切面幾何造型，營造出強烈的稜角感與俐落的速度感，直觀呼應 H 系列的高速加工特性。配色採局部深灰與純白交織，並以企業橘拉線進行點綴，在旗艦級的量體中精準標示出視覺焦點，達成「精於工」的細膩質感。

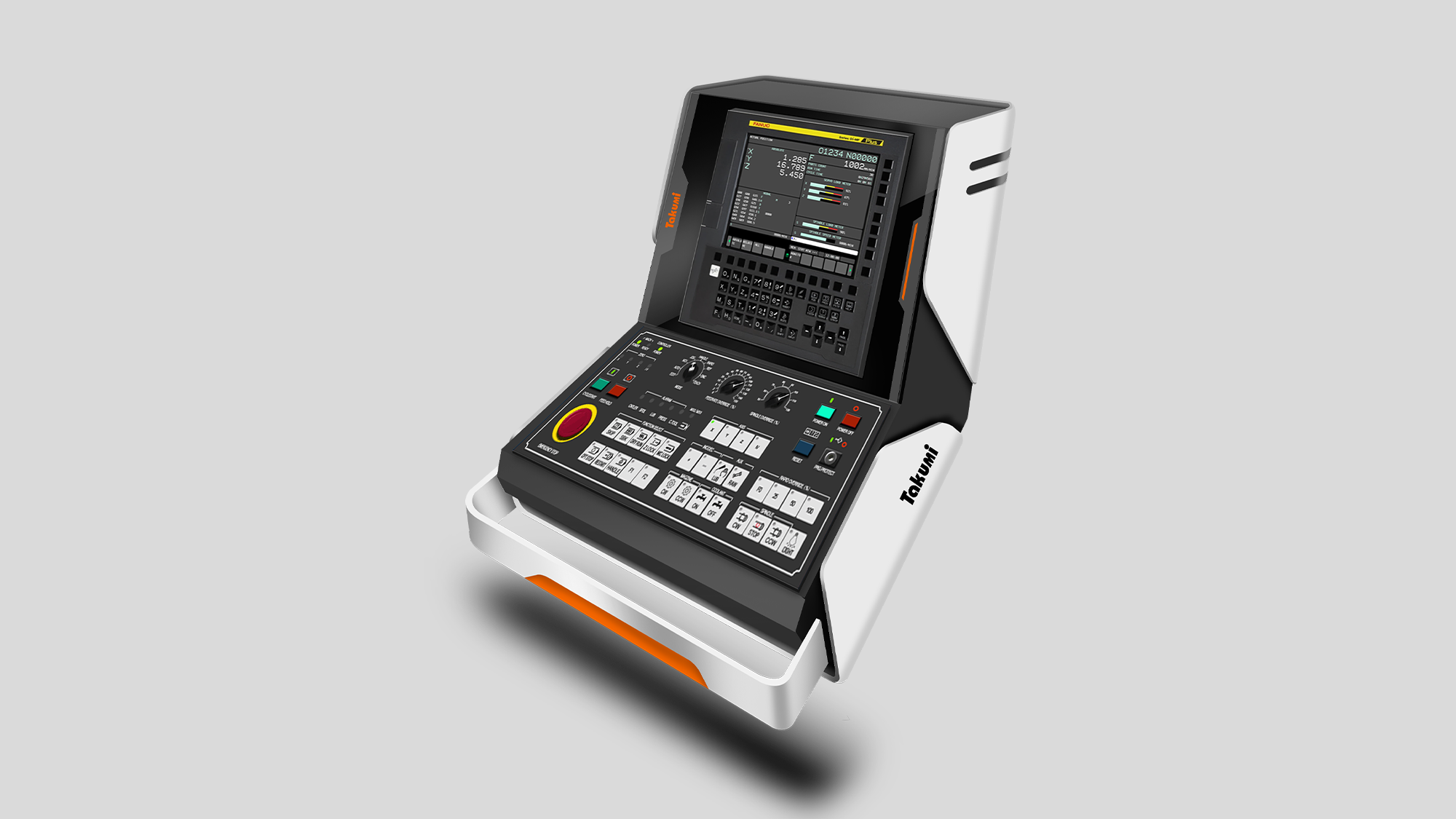

視覺重心優化：左半邊採純白配色強調造型特徵，上方凸出機構則以深色處理降低存在感；控制器懸臂透過分色設計，消弭機構凸出機身的視覺衝突，並增設飾板減少大面積板金的單調感。



職人級觸感細節：上料門門檻配置不鏽鋼包覆防止漆面碰傷，並特別導入鋁合金把手提升握持手感，透過俐落幾何板件包覆增加機身的層次深度。

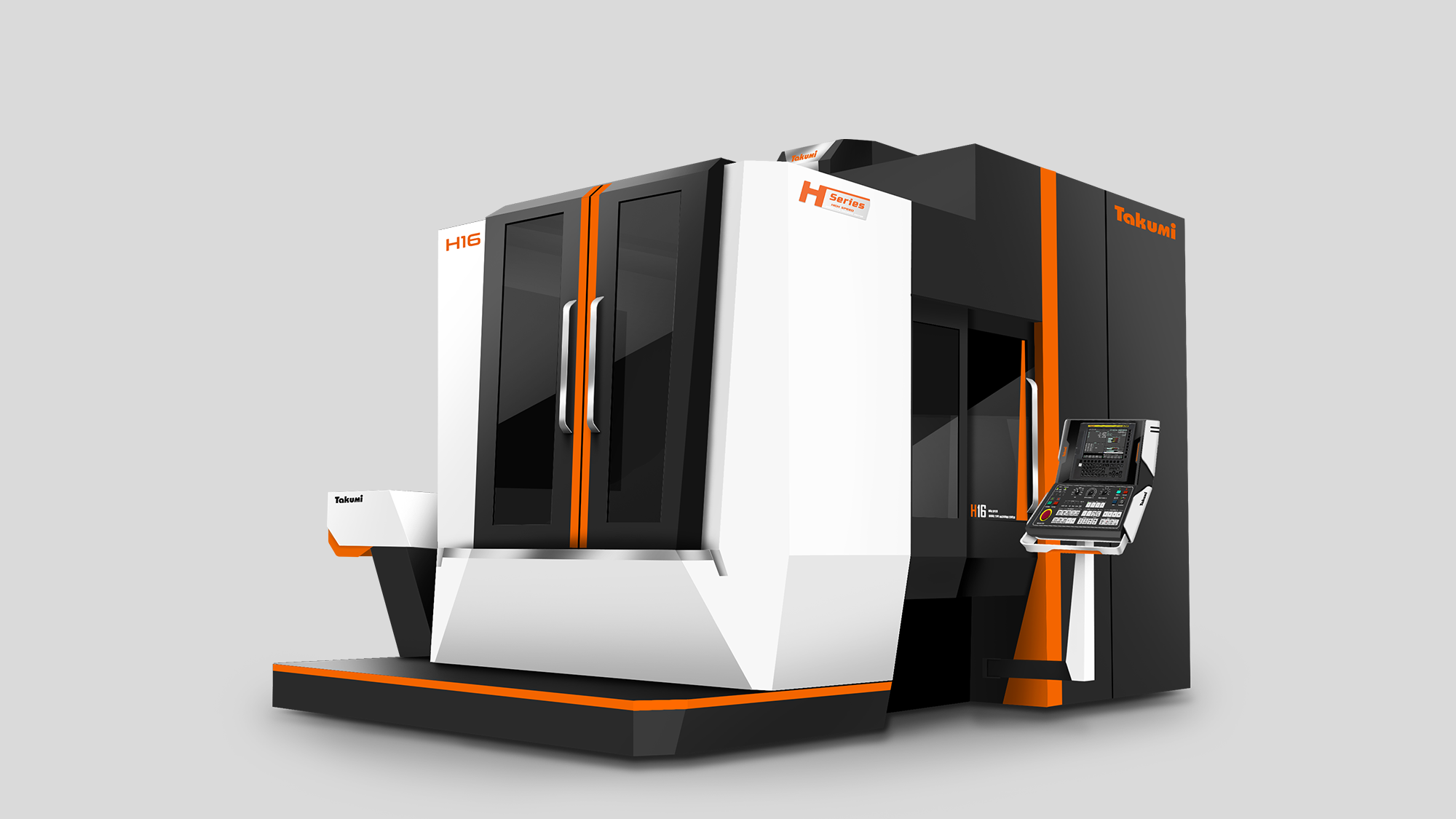

提案 B：環繞動能語彙——軌道線條的視覺延伸

核心概念在於線條的「連續性」，延續 H 系列幾何切角特色，將上料門軌道溝槽線條轉化為色帶設計。線條環繞至前後機身營造出極度流暢的動能風格，呼應高速機在高動態加工時的流體美感，體現「高速、高精度」的技術特點。



線條一致性工程：視窗採幾何切角設計與主體呼應，透過色帶裝飾將機能性的軌道溝槽融入外觀語彙，強化了機台的一體感。

減重美學計畫：機構側外罩採深灰色配色，精確解決了 H16 龐大機身帶來的視覺重物感，並於壓克力飾板結合印刷圖樣，增添工作門的數位質感。

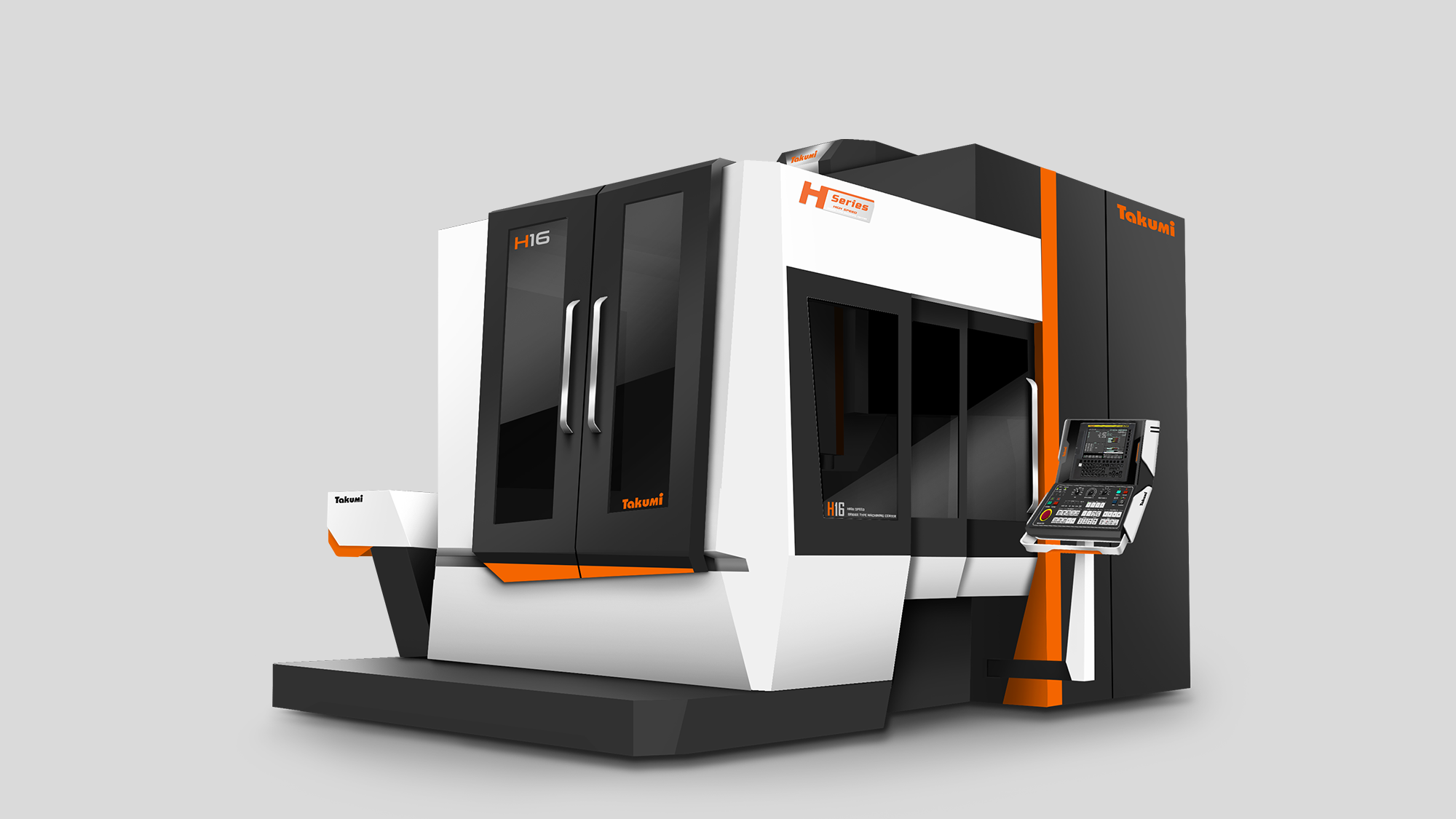

提案 C：不對稱拼接語彙——開闊視野的機能美學

打破傳統龍門機的對稱邏輯，上料門運用不對稱斜角造型，使開關門動作產生如同「形體拼接」的動態趣味。正面導入加大型視窗設計，不僅讓整體機台視覺感更為寬敞開闊，更讓造型線條在透明介面上獲得延伸，展現旗艦機種的霸氣。



視野極大化：延續右側視窗門設計，大幅增加使用者監控加工區域的視野範圍。水箱造型則延續主體線條，確保由上至下風格高度統一。

高對比視覺導引：機身採強烈黑白對比配色，有效凸顯左半部的造型重點，利用不對稱斜角為操作區域創造視覺焦點，落實「卓於技」的品牌精神。





色彩計畫

附有台階的 H16 意味這他是一台需要更多板金的機型，色彩計畫上的目標在於如何配合簡化後的造型，並有效地呈現出機身的質感，無論是順著邊線走亦或是跨越邊線的色帶，都能有效的勾勒出機身的造型並集中視覺。

---

【3D 實務工程轉化：旗艦量體下的精準對位與安全防護】

在客戶選定以「幾何大切面」與「高對比分色」為核心的提案 A 後，形碩團隊進入 H16 高速龍門型加工中心機 的 3D 深化階段。針對 H16 旗艦級的巨大體積，我們將設計重點放在「視覺比例的調和」與「主動式作業安全」。透過精細的板金分件與分色工程，將 H16 的高剛性結構轉化為極致精準且具備人因關懷的數位智造標竿。





一、 視覺比例的幾何重構與引導

內外兼修的分色引導系統：在 3D 模型中，針對內部結構板金導入機能性分色設計。這不僅創造了深邃的視覺層次，更巧妙地形成了開門動作的視覺引導，讓操作者在面對 H16 寬闊的正面時，能直覺辨識作業動線，達成「精於工」的細節標準。



不等比門片的平衡美學：針對龍門機正面兩扇不等大小的工作門，我們研發了對應式飾條設計。透過橫向延伸的線條布局，在視覺上彌補了尺寸落差感，讓整體正面外觀呈現對稱且穩重的旗艦氣勢。



大切面的速度感落實：3D 結構精確執行邊角的大切面造型，配合左側純白配色與橘色拉線設計，成功消弭了 H16 的量體壓迫，轉化為俐落的動態美感。





二、 旗艦級的耐用度與觸感細節

不鏽鋼長效防護工程：針對 H16 高頻率的大型工件上下料需求，在上料門門檻處完整包覆髮絲紋不鏽鋼飾板。這不僅強化了「高剛性、高可靠性」的品牌意象，更確保機台在長期作業後仍能維持漆面的完美與專業感。





三、 作業安全的預研與收納工程

防夾手封閉式安全結構：針對 H16 上料門開啟時會凸出機身的物理特性，形碩團隊在 3D 工程中於門後板金進行封閉式設計。這項主動安全防護能有效防止手臂或異物誤入夾傷，將「卓於技」的企業精神落實於實務安全。



機構的視覺減法：不同位置的機構採深淺分色設計，消弭大型機構凸出的突兀感。同時，懸臂具備旋入式收納機制，讓 H16 在外銷運輸時能極大化節省材積空間，大幅提升物流效益。

---

【專案後記：定義大型高速龍門的旗艦美學新基準】

匠澤精密 H16 的設計重塑，展現了形碩設計在處理「超大尺度板金」與「品牌精細質感」間的掌控力。我們不僅解決了龍門機操作箱與運輸物流的實務困境，更透過斜切語彙與分色引導系統，賦予了這部旗艦設備前所未有的「數位律動感」。

從不鏽鋼防刮門檻到門後防夾手的機能化板金，每一處細節都精準回應了匠澤「精於工，卓於技」的核心價值。H16 的進化再次印證了匠澤精密追求「重複精度高、加工品質高」的核心價值。這部設備不僅是高效生產的代名詞，更是台灣龍門型加工機接軌國際精品美學的巔峰代表作。
