【設計核心目標：機能秩序重組與安全感知的智慧整合】

HLPV 空壓機的設計核心在於將複雜的配件管理轉化為洗鍊的視覺秩序。

形碩設計不單追求外觀的翻新，更致力於透過板金結構優化，解決工業現場常見的管路紊亂與操作安全問題，將空壓機從後勤動力設備提升至品牌標竿的高度。

---

【視覺語彙演繹：圓潤幾何的機能秩序與品牌工藝計畫】

面對傳統空壓機外露組件雜亂、缺乏防護等問題，形碩設計提出「模組化整合」的設計方針。我們運用圓潤與梯形切割的幾何語彙，重塑機身的穩定感；並針對「管線收納」與「轉接頭防護」提出創新結構，讓操作流暢度與外觀美感在三個不同風格的提案中，得到完美的實踐與優化。

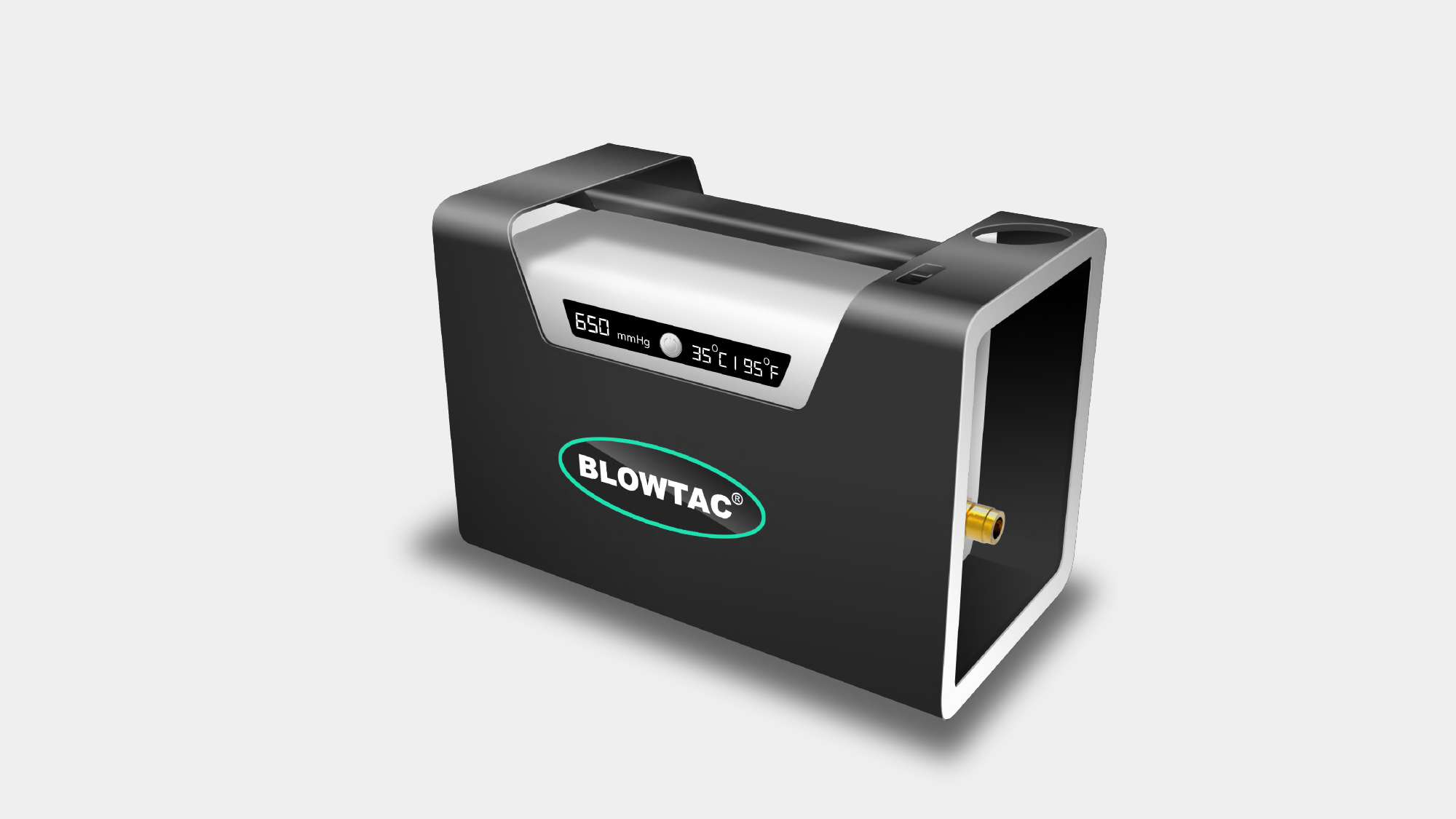

提案 A：專業幾何導引——高光質感與收納工程

以簡約塊體搭配梯形切割作為核心造型，呈現專業且圓潤的親和力。機身兩側的大圓角設計減少了金屬的生硬感。

直覺導引：操作介面巧妙配置於主體梯形切割處，與上方 Logo 呼應，形成自然的操作視線引導。

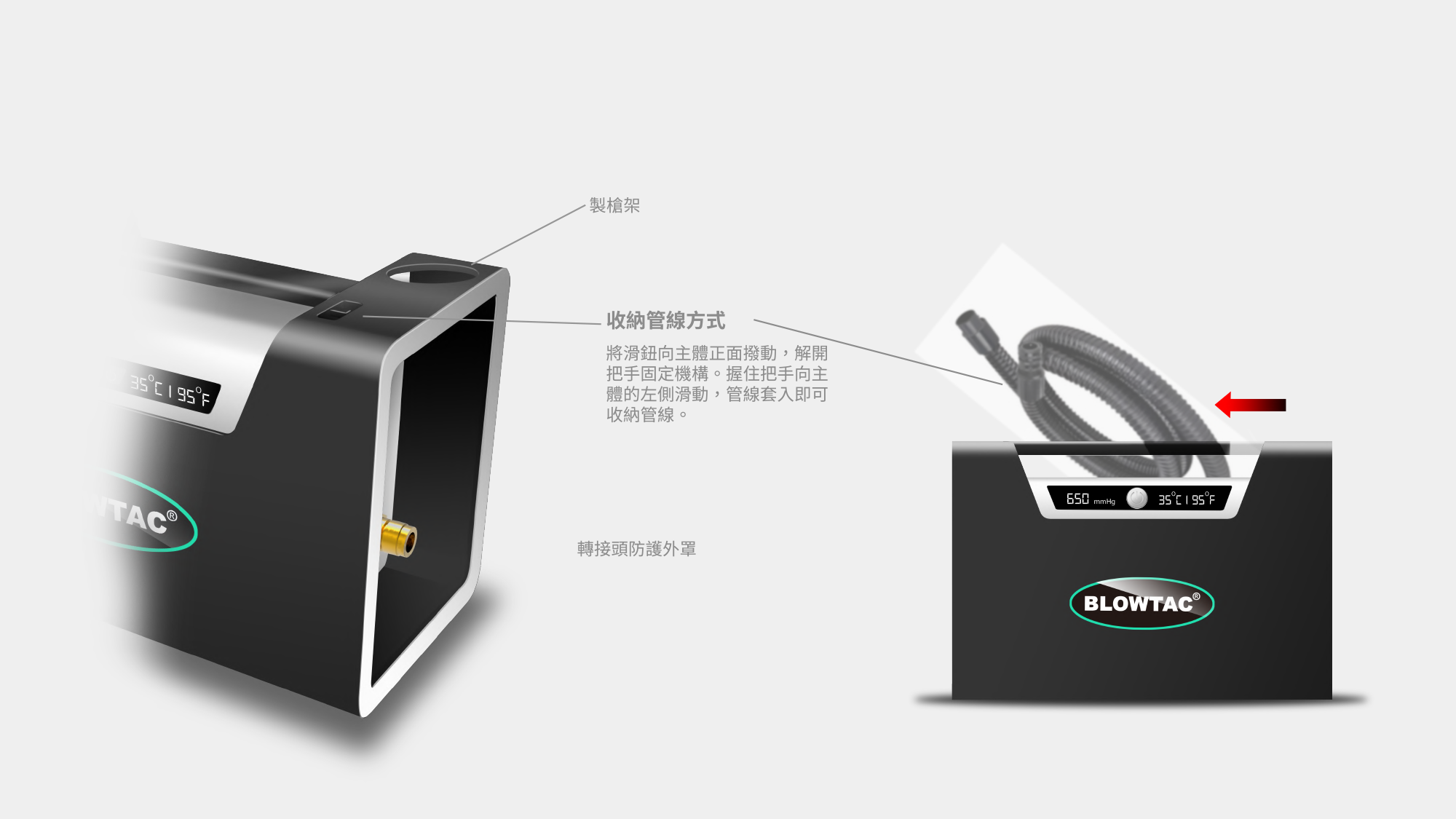

一體化收納與滑動式掛線：右側將置槍架與轉接頭整合於主體內部，不僅外型整潔，轉接頭更由箱體保護免於碰撞。

配置左側滑開式把手，拉開後即可作為管線收納架，解決作業現場管線散亂的痛點。

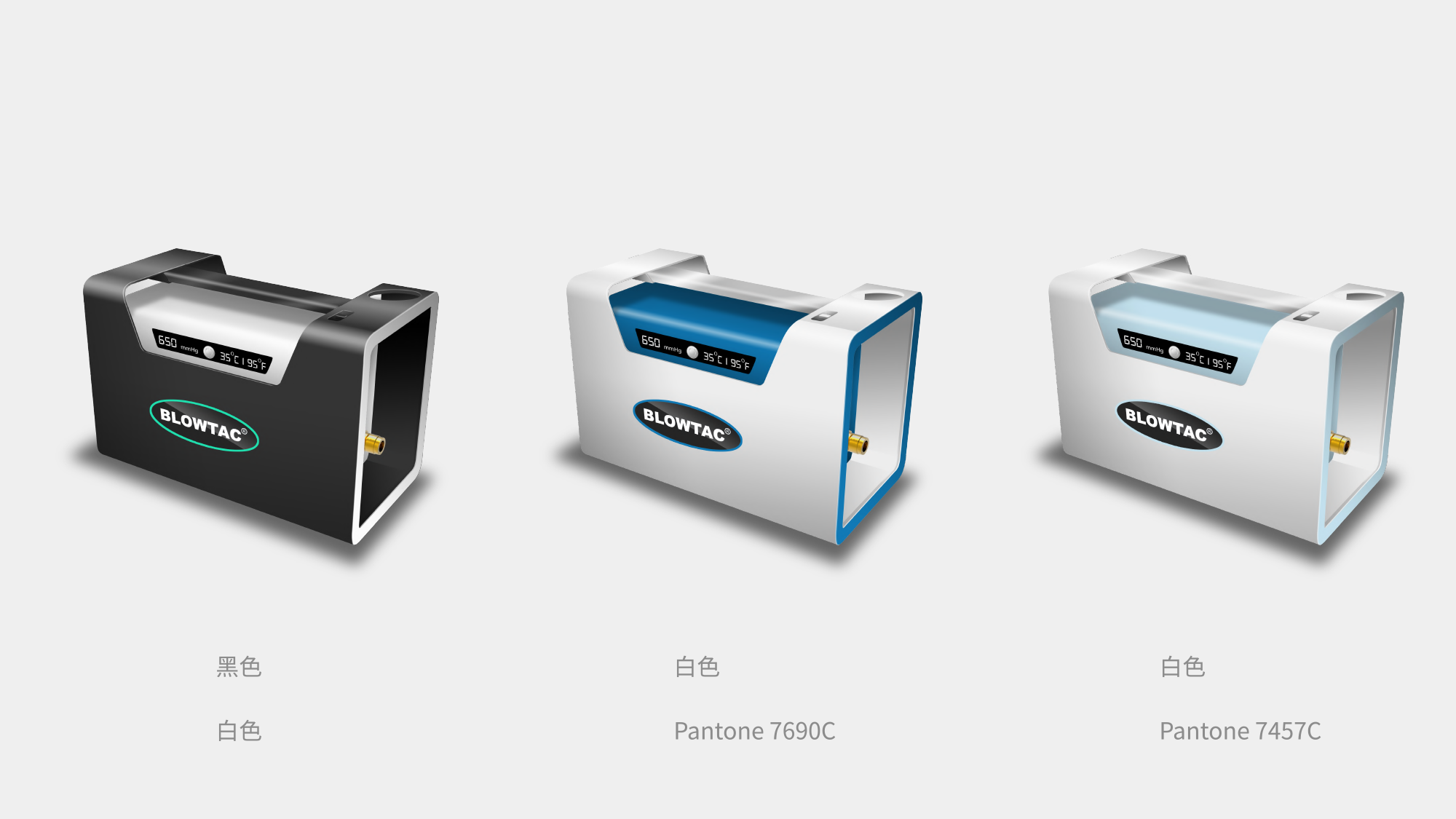

色彩與材質計畫：Logo 採壓克力材質嵌入，營造如烤漆玻璃般的高光質感。色彩配置側重於高對比的白與品牌藍點綴，強化層次深度。

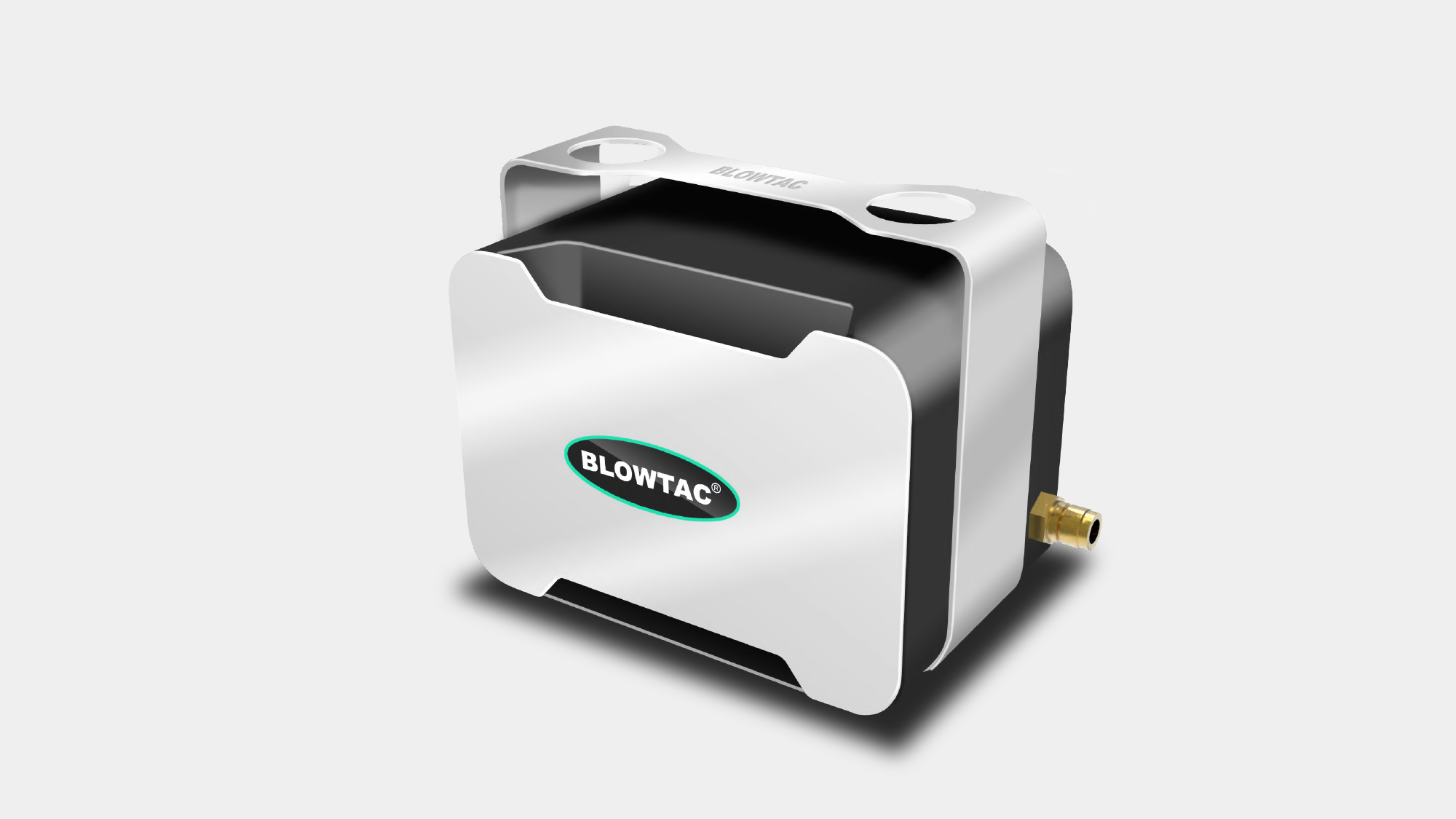

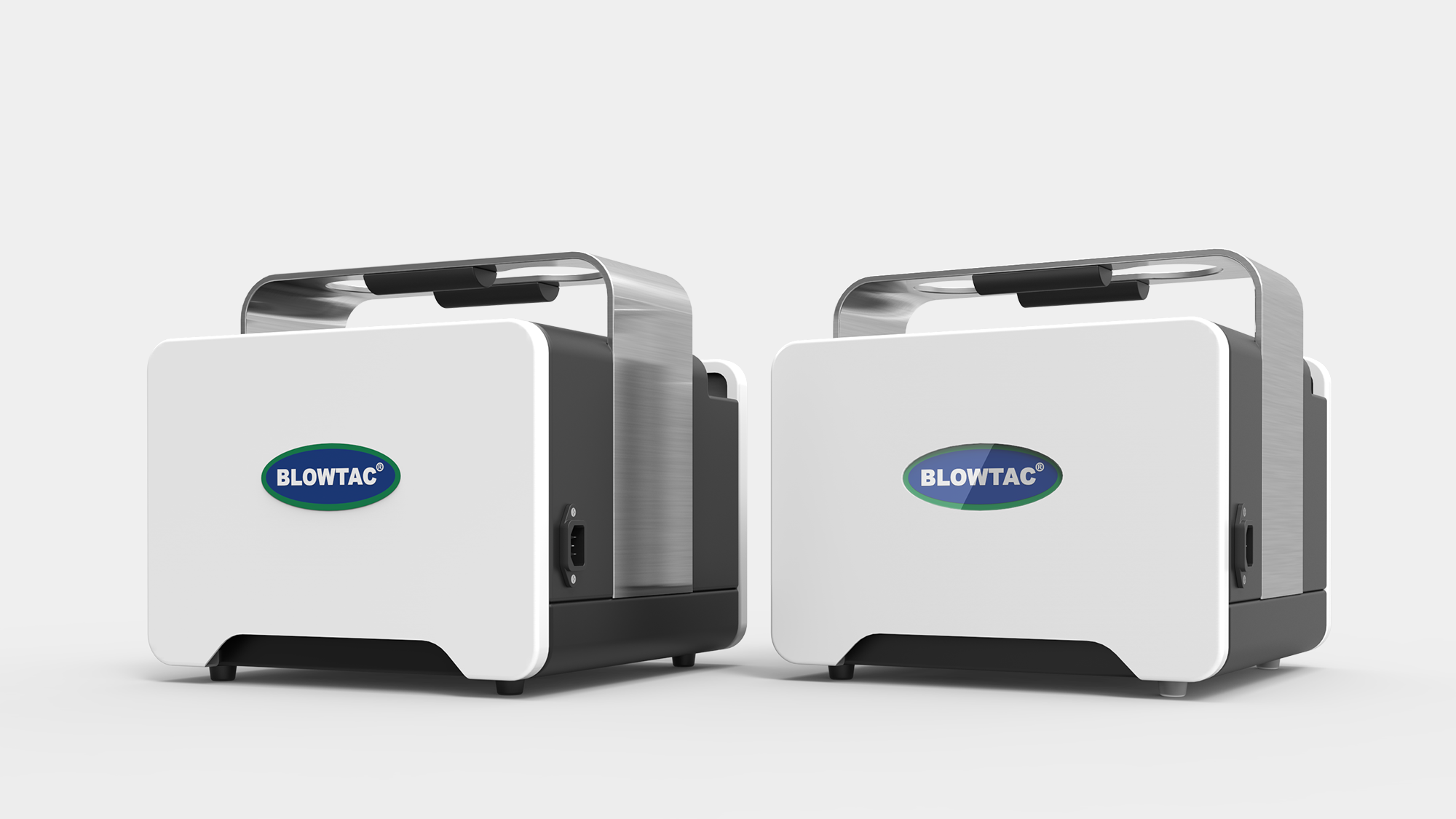

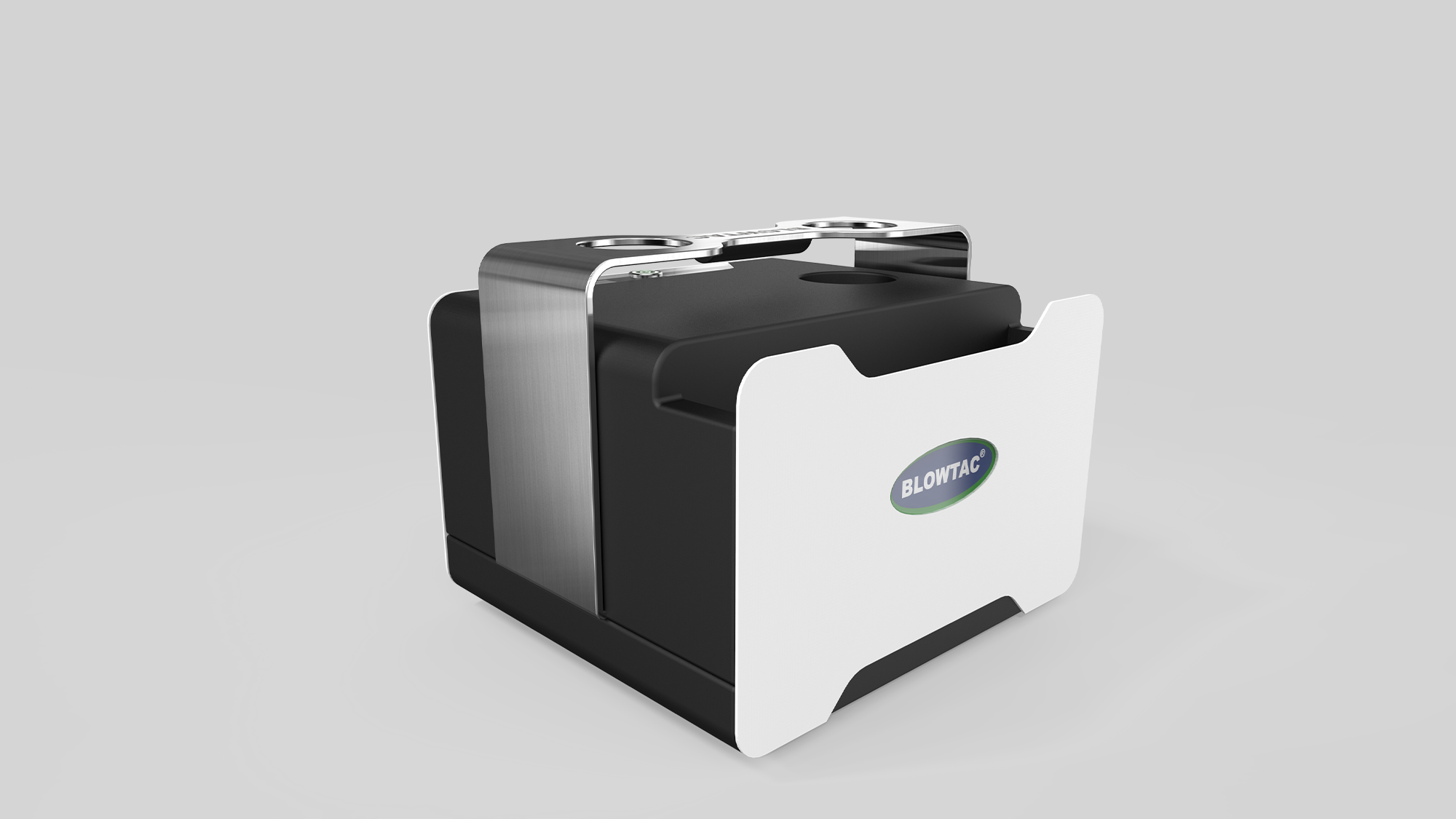

提案 B：硬派精準美學——不鏽鋼工藝與機能識別

概念源自「圓角矩形」的量體重構，利用深邃的梯形切割強化幫浦的專業、精密感受。

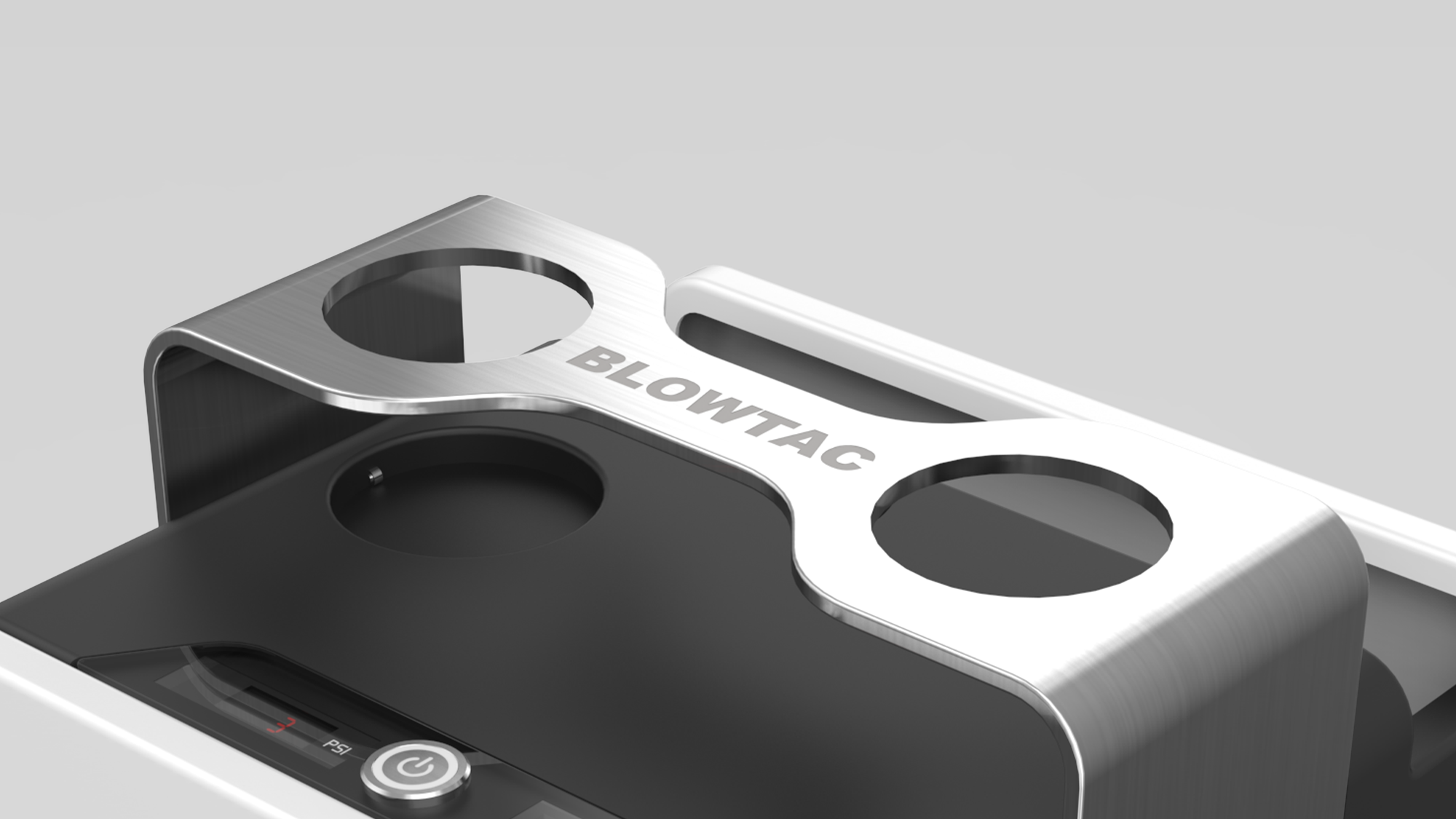

多功能把手：透過精密計算，將把手兩端延伸為「置槍架」，實現單一組件的多用途化。



視覺指示收納：主體正面的梯形切割具備視覺指示作用，自然引導管線捲繞路徑，讓收納變得簡單直覺。

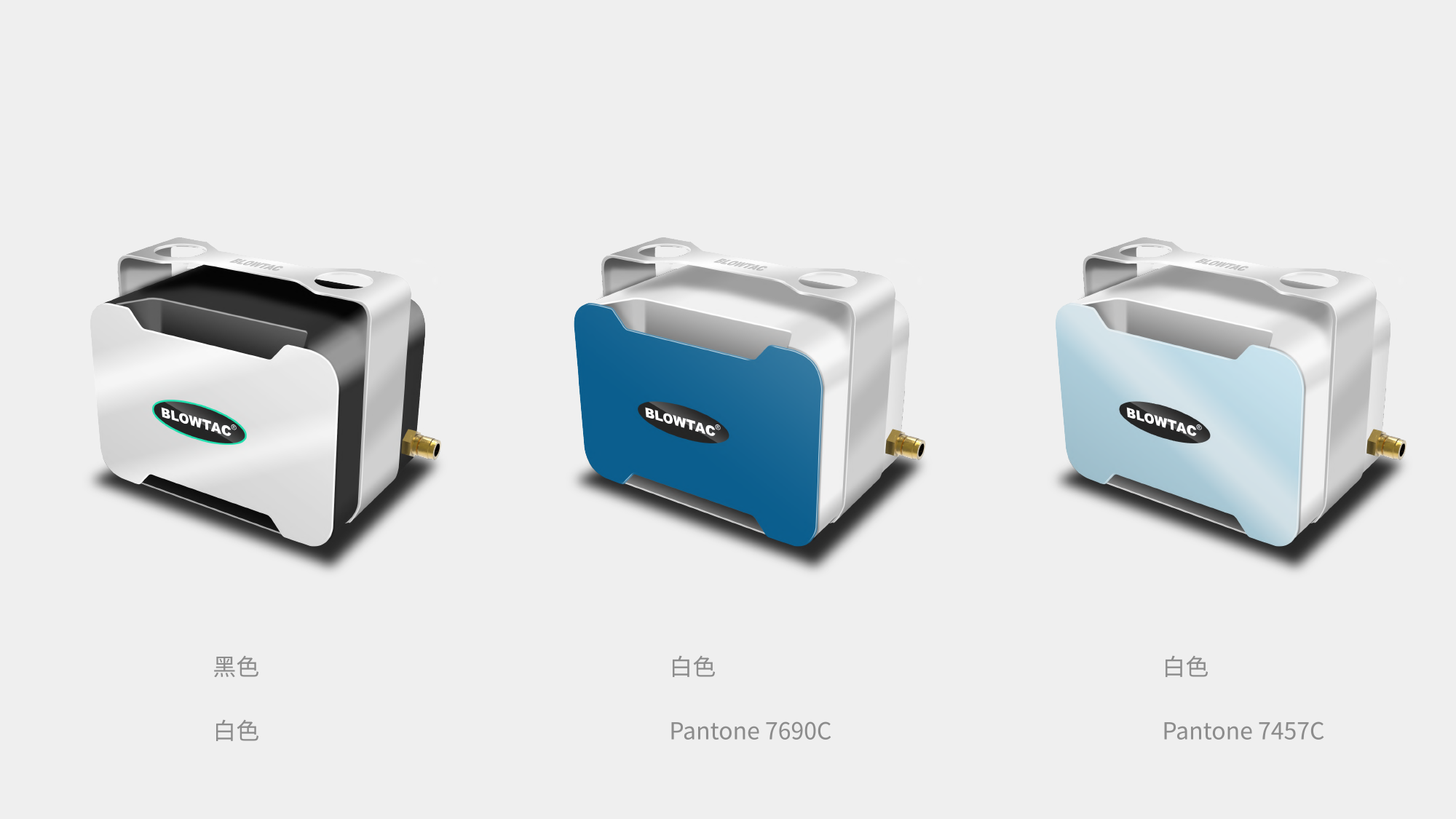

色彩與材質計畫：把手採用不鏽鋼材質，透過金屬原色光澤提升整體設備的高級質感與耐用意象。減少黑色的面積，創造輕盈感。

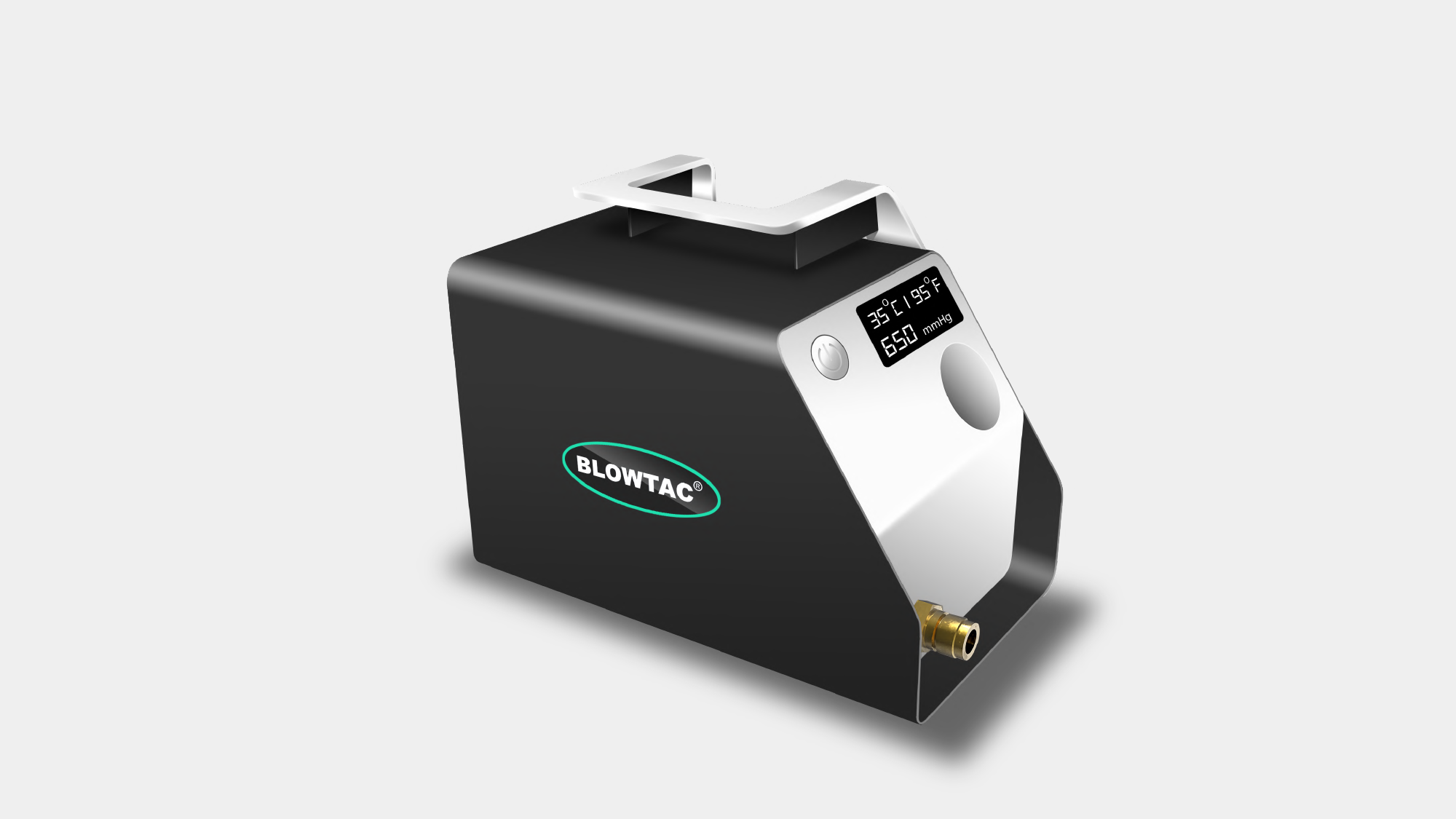

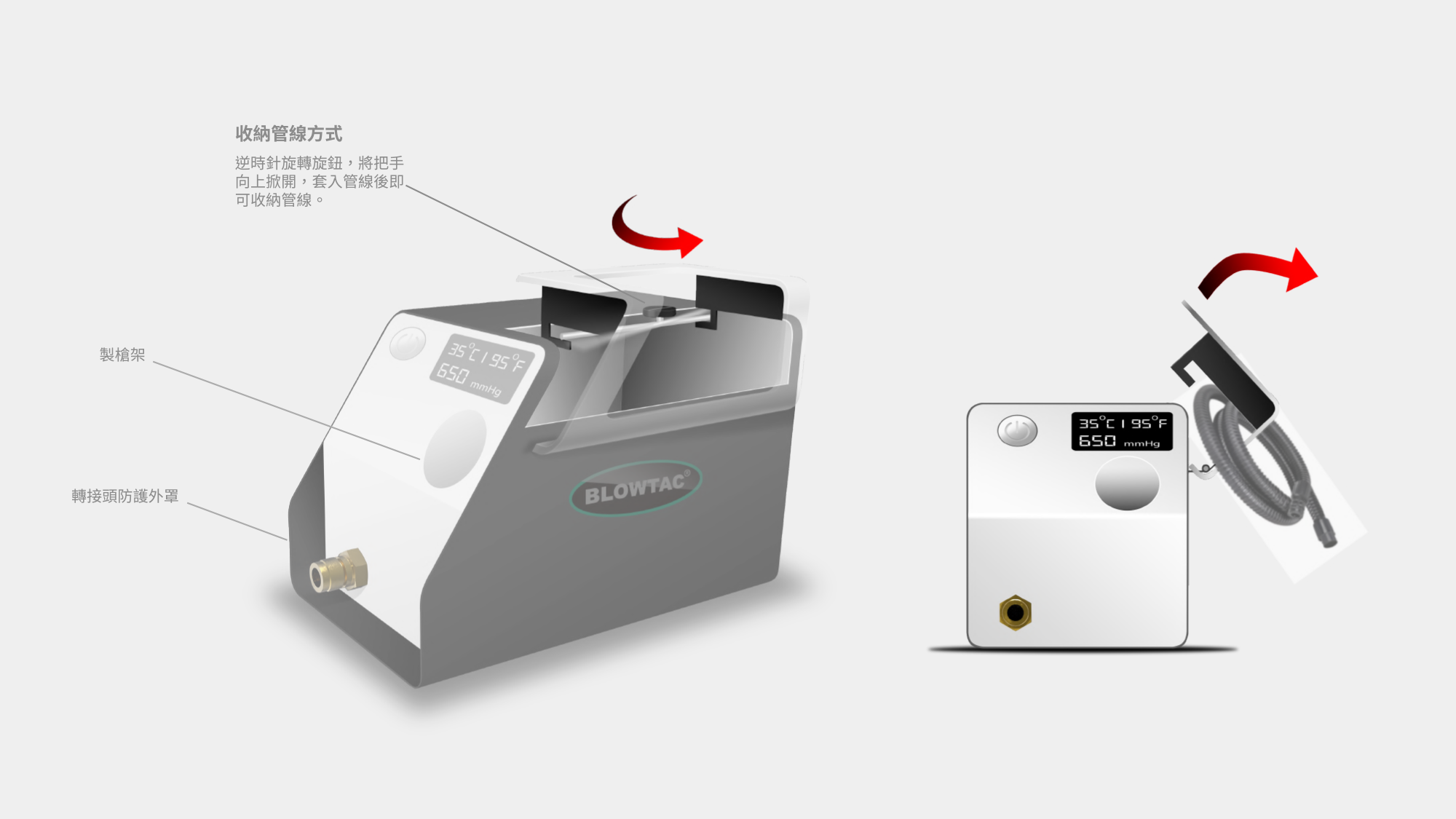

提案 C：流線包裹意象——人因弧面與全面防護

側邊運用大面積「圓弧面」作為特徵，搭配把手的包覆感，象徵染劑附著於人體的流動性，強化與噴塗環境的情感連結。

弧面空間整合：側邊圓弧面順勢帶出操作介面與置槍架；向下延伸則形成轉接頭的隱藏空間，由雙側外罩提供絕佳防護。



翻轉式隱藏收納：將收納空間藏於主體上方，掀開把手後即可收納管線，維持平時外觀的絕對簡潔。

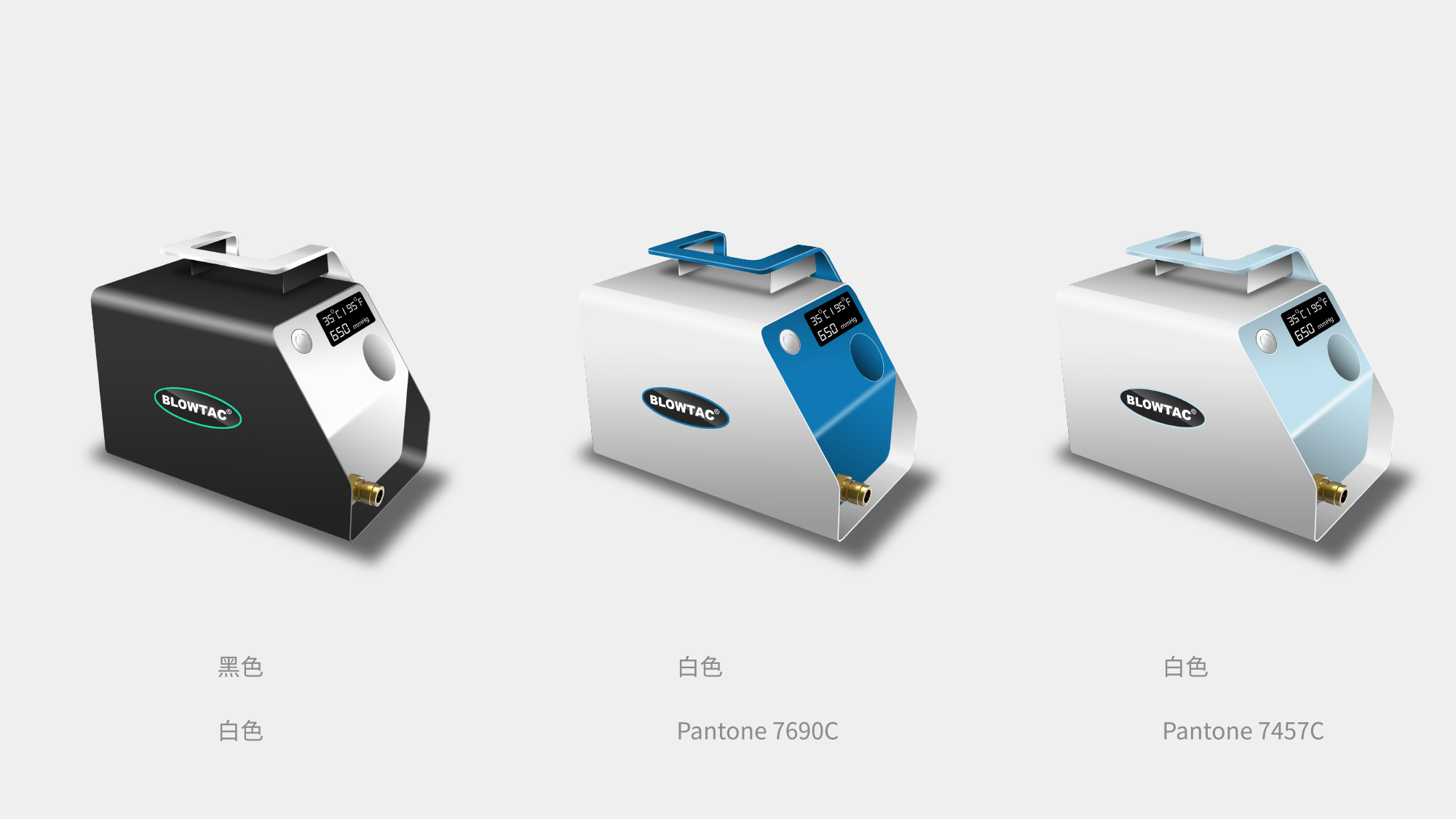

色彩與材質計畫：以白色來代表乾淨、節能，並以經典時尚配色黑與白來強化與美容產業的連結，減少工業環境的冰冷感，營造如精密設備的潔淨氛圍。

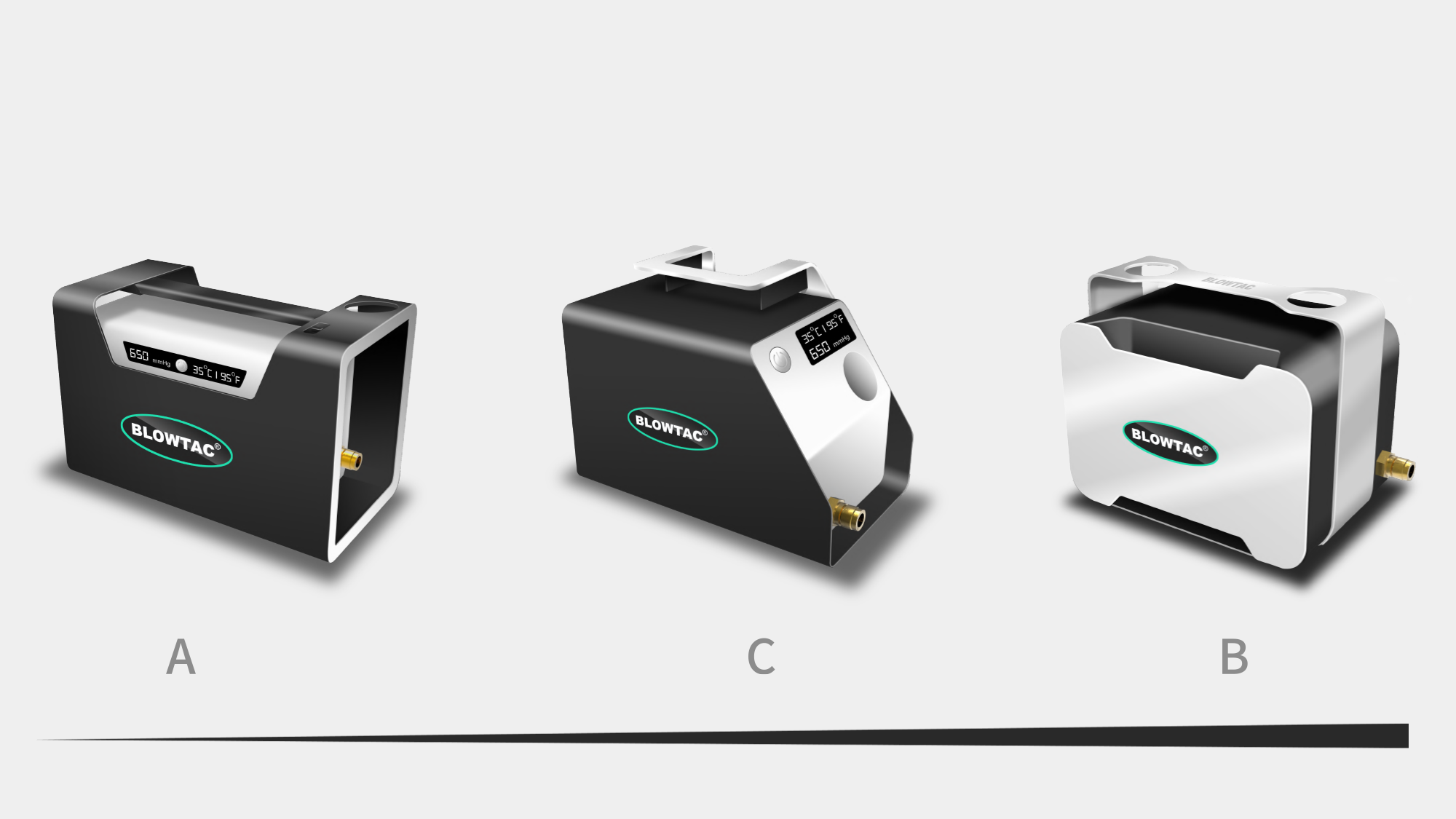

提案成本分析



形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【3D 實務工程轉化：高階工藝整合與智慧化操作防護】

設計重點在於將原本分散的壓力監測、電源控制與噴槍收納整合為一體化的介面，並針對移動攜行與作業安全開發多項感應式機構，讓 HLPV 空壓機在工業實務中展現出精品級的穩定品質與安全性。





品牌識別強化與介面整合工程

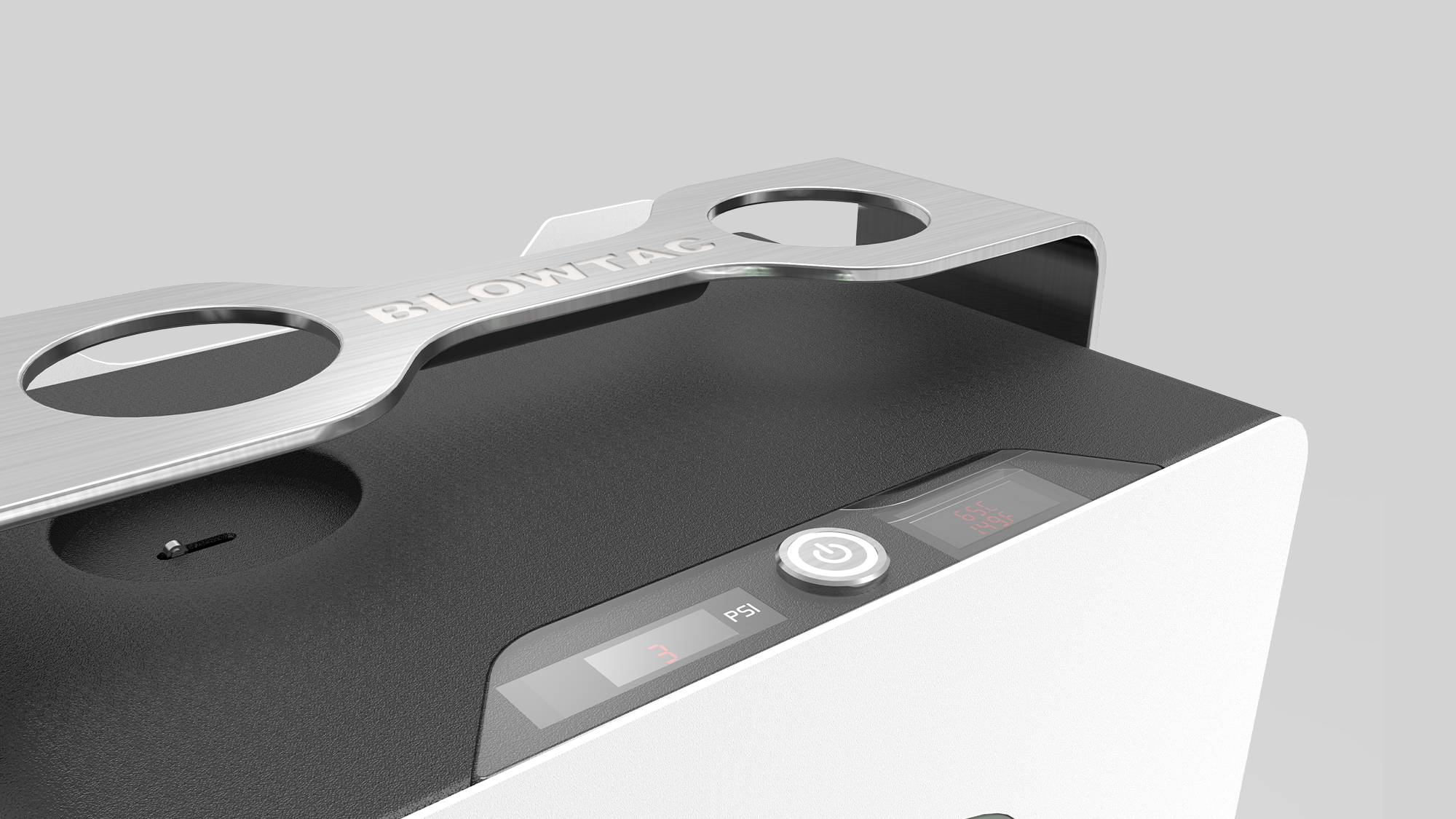

數位化整合面板：以高質感壓克力銘版作為視覺核心，將電子式溫度錶、電子式氣壓錶與電源按鈕完美整合。

電源按鈕設置於面板正中央，醒目的配置確保操作者在作業環境中能直覺掌控開關狀態。



工藝細節打磨：延續不鏽鋼把手設計，並在把手底部增設橡膠墊片，不僅增加握取的減壓舒適度，更提升了金屬零件銜接的精密質感。





操作安全與智慧感應驗證

微動開關安全防護：於噴槍架內部規劃微動開關感應系統。當漆料罐與噴槍正確放入後，系統將自動感應並斷電，避免因誤觸或怠速運轉造成的安全疑慮。噴槍架底部設計專屬凹槽，提升放置的穩定性。





工程實務驗證與空間收納計畫

一體化隱藏收納：機身後方設計專用收納溝槽，讓空壓管能整齊捲繞收納於內部空間，避免線材外掛造成的環境雜亂。



量產準備與結構優化：針對梯形切割的板金角度進行 3D 公差校對，確保壓克力面板與不鏽鋼組件在大量生產時的銜接密度，落實高精度的量產準備。

---

【專案後記：從工業動力到美學標竿的形象升級】

形碩設計成功將複雜的空壓管路與接頭轉化為隱藏式的有序收納，並創新地植入微動開關感應系統，讓設備在放下噴槍的瞬間即展現智慧化的安全回饋。解決了傳統空壓機管線凌亂、防護不足的實務痛點，更透過壓克力銘版整合的數位化介面，賦予產品直覺的操作體驗。

這次的設計實踐，不僅是三敏電機產品形象的全面升級，更是將「美學價值」與「工程機能」深度對位，定義了空壓機在現代工業環境中應有的專業新標竿。

_{・設計前 / HLPV幫浦}

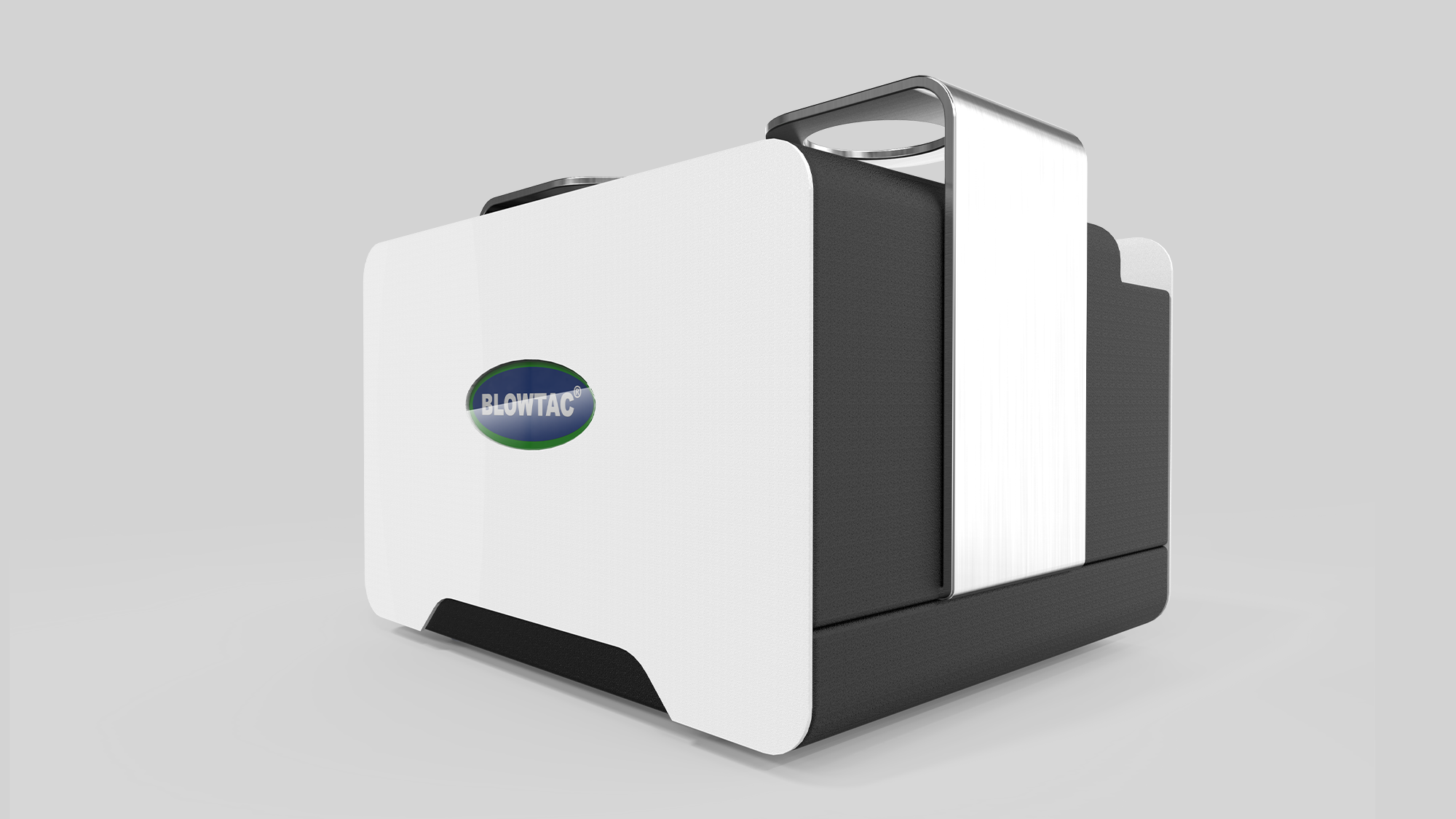

_{・設計後/ HLPV幫浦}
