【設計核心：定義跨領域客製的智能攪拌方案】

亞炬企業正從傳統機械製造商轉型為具備自主研發與技術整合能力的戰略領航者，其開發的升降攪拌機已成功跨足化工、光電、食品、製藥及新能源等多產業領域。本專案核心在於「智慧化定位」，透過深度整合感測器與數位化人機功能，不僅優化了生產監控的精準度，更精準滿足下世代先進設備對於客製化與智能化服務的嚴苛需求。

---

【視覺語彙演繹：幾何塊體重構與動態色彩計畫】

在針對亞炬企業升降攪拌機的開發過程中，形碩設計將「現代科技」與「穩重質感」深度融合，試圖透過不同的視覺策略，解決訪談中提及的桶槽重量感、更換葉片安全性以及跨領域品牌識別等核心問題。

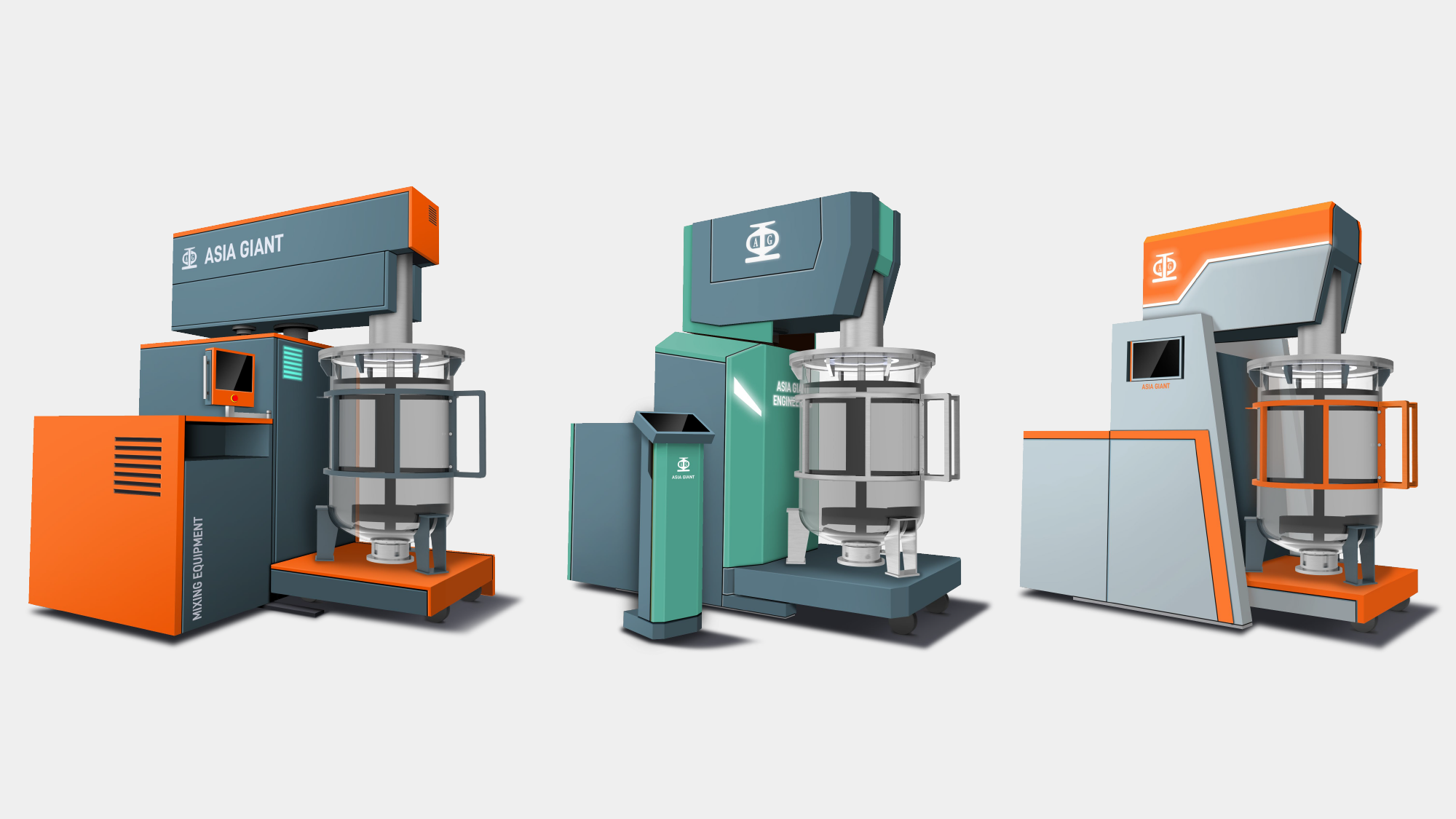

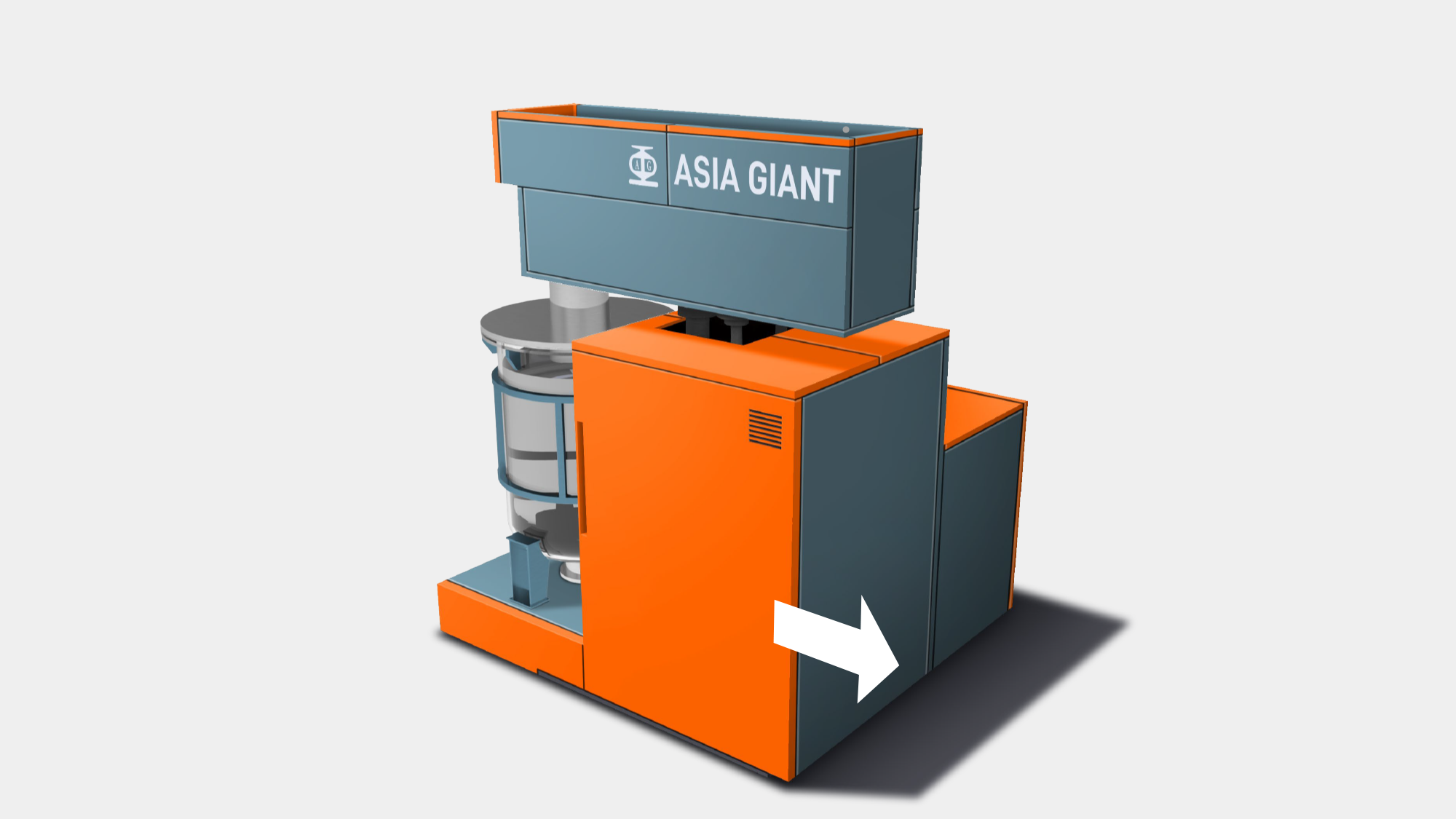

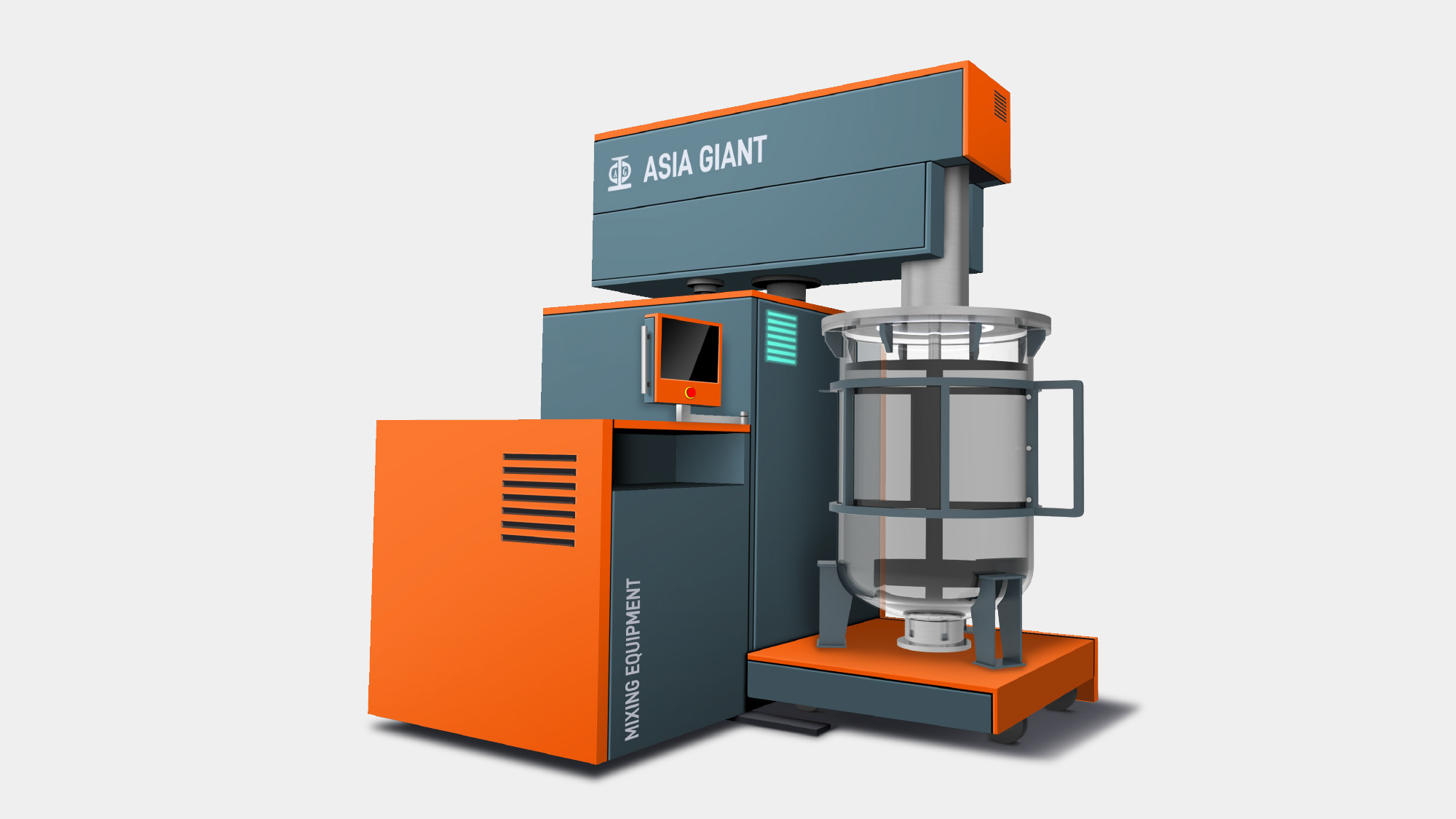

提案 A：模組化區塊構成——簡約大方的層次包裹語彙

以簡約大方的塊體模組化組成，每個區塊選擇兩面使用不同配色包覆，並搭配重複出現的散熱線條圖飾，強化模組間的關聯性，讓整體視覺表現乾淨且富有條理。

機能空間優化：巧妙利用油壓總成的內部空間設置抽屜，提供額外的收納功能。



視覺識別對比：Logo 採用白色設計，與深藍灰底色形成強烈反差，提升品牌辨識度。



操作安全與監控：料桶內部增設照明燈光，讓操作者能更清晰觀察攪拌狀態；升降架升起時亮起黃色 LED 警示燈，直觀提醒人員機台處於斷電狀態，降低碰撞風險。

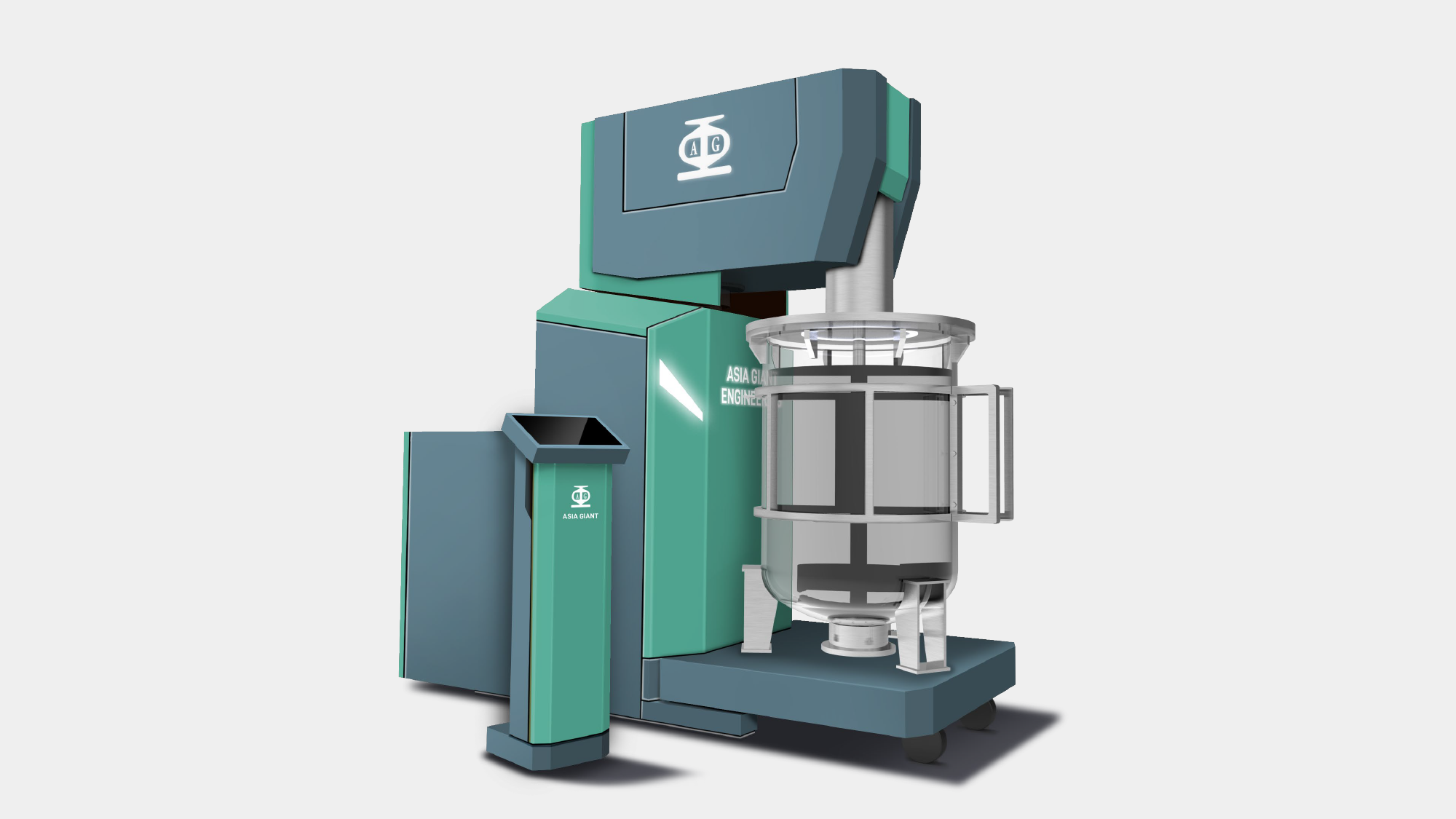

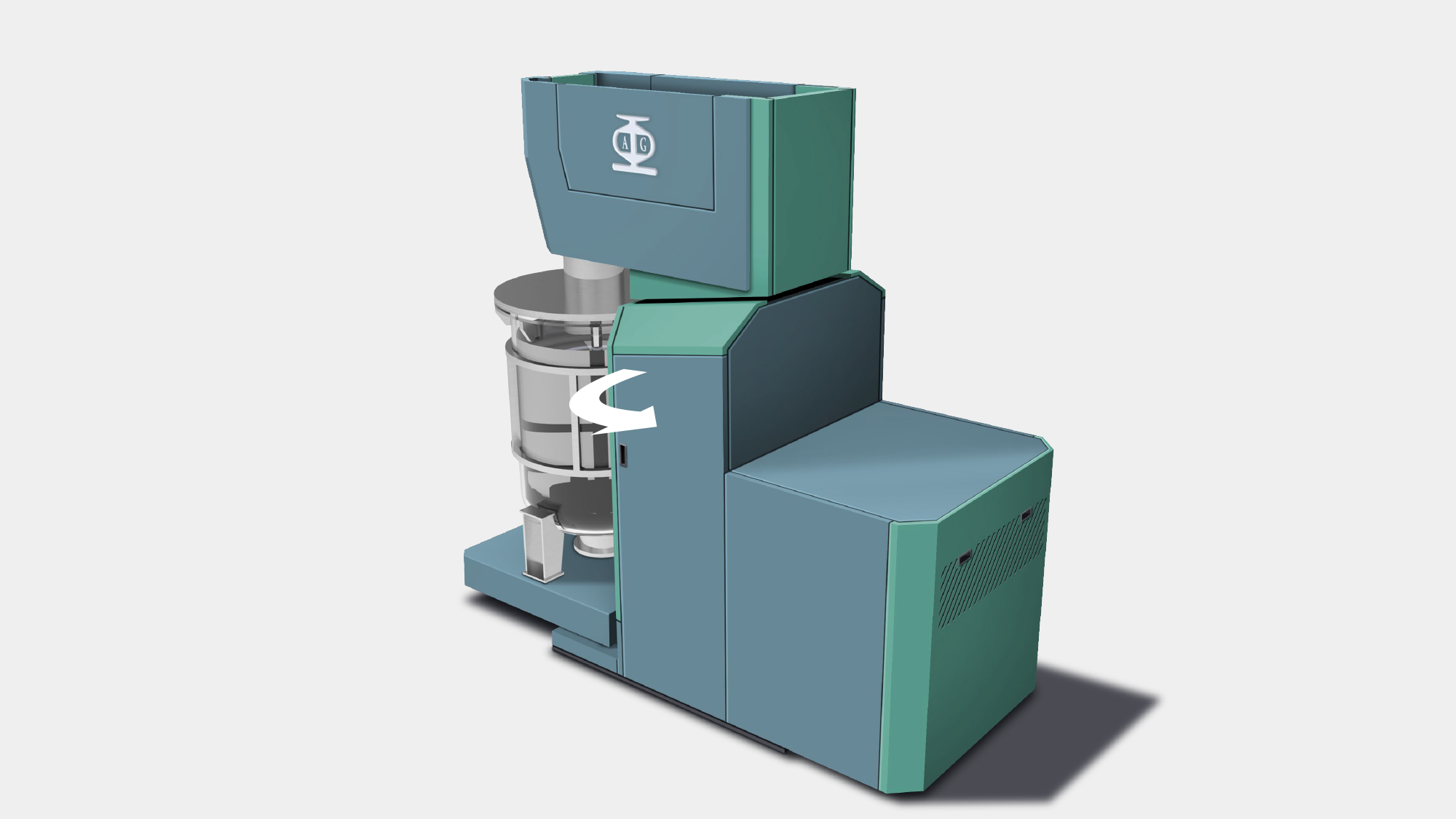

提案 B：個性化 C 角語彙——強烈氣勢與高位視覺特徵

運用明顯的大角度 C 角搭配分件配色，形塑出更具個性的機身輪廓。頭部前方的雙面導角設計不僅增添視覺氣勢，更利用高處位置的視覺特徵，確保操作者在廠房遠處即可一眼辨認設備識別。

人機互動靈活性：採用獨立式人機介面設計，操作人員可根據桶槽定位需求自由移動位置。



人因隱藏設計：設置隱藏式取手，讓人員在移動操作箱時能有更穩固、直覺的抓握點。



維修與品牌整合：立體造型 Logo 板結合拆件式設計，不僅展現精緻度，更大幅提升人員保養與維修的便利性。

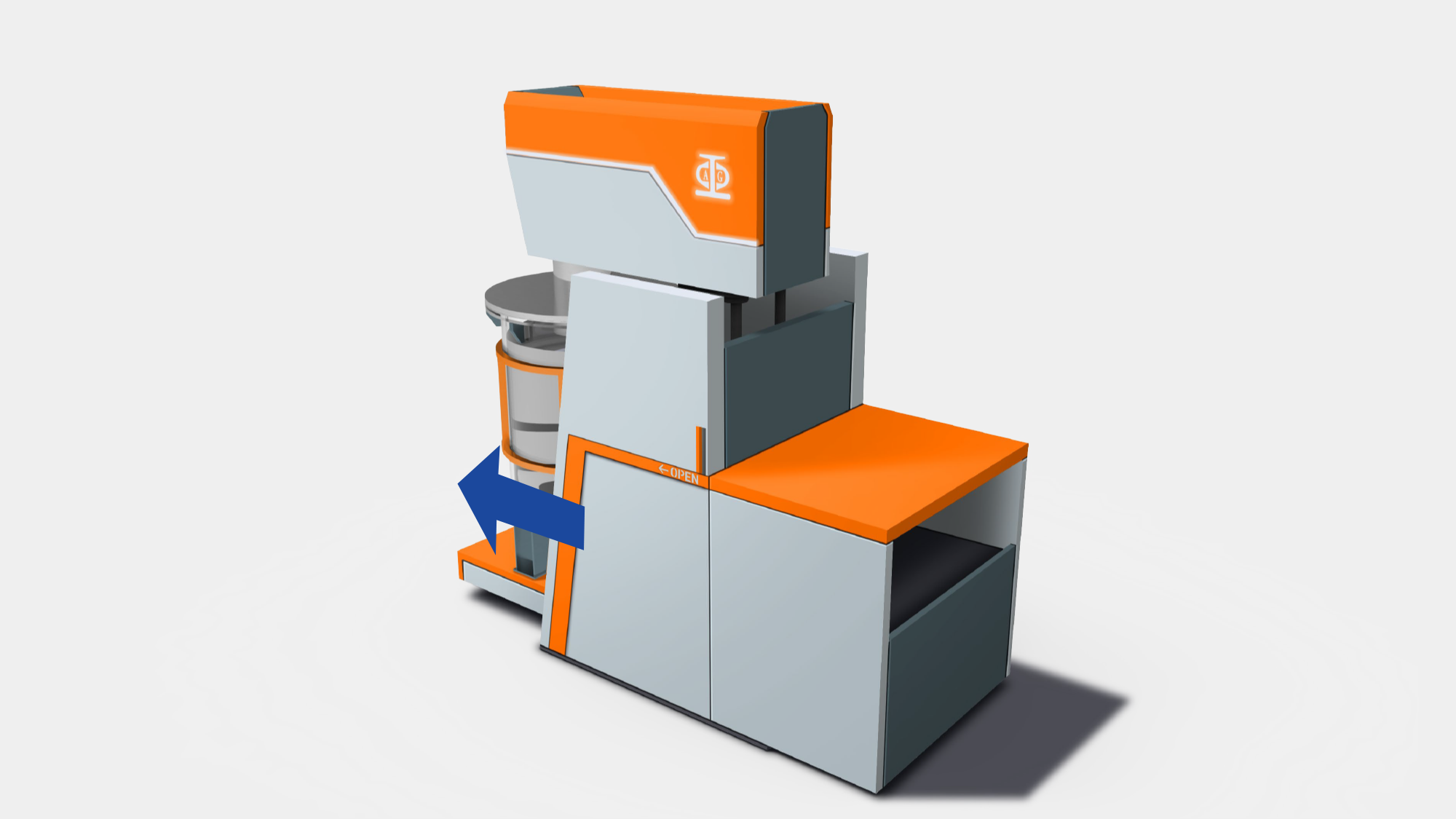

提案 C：動態斜面美學——閃電分件與品牌色彩連動（最終定案方向）

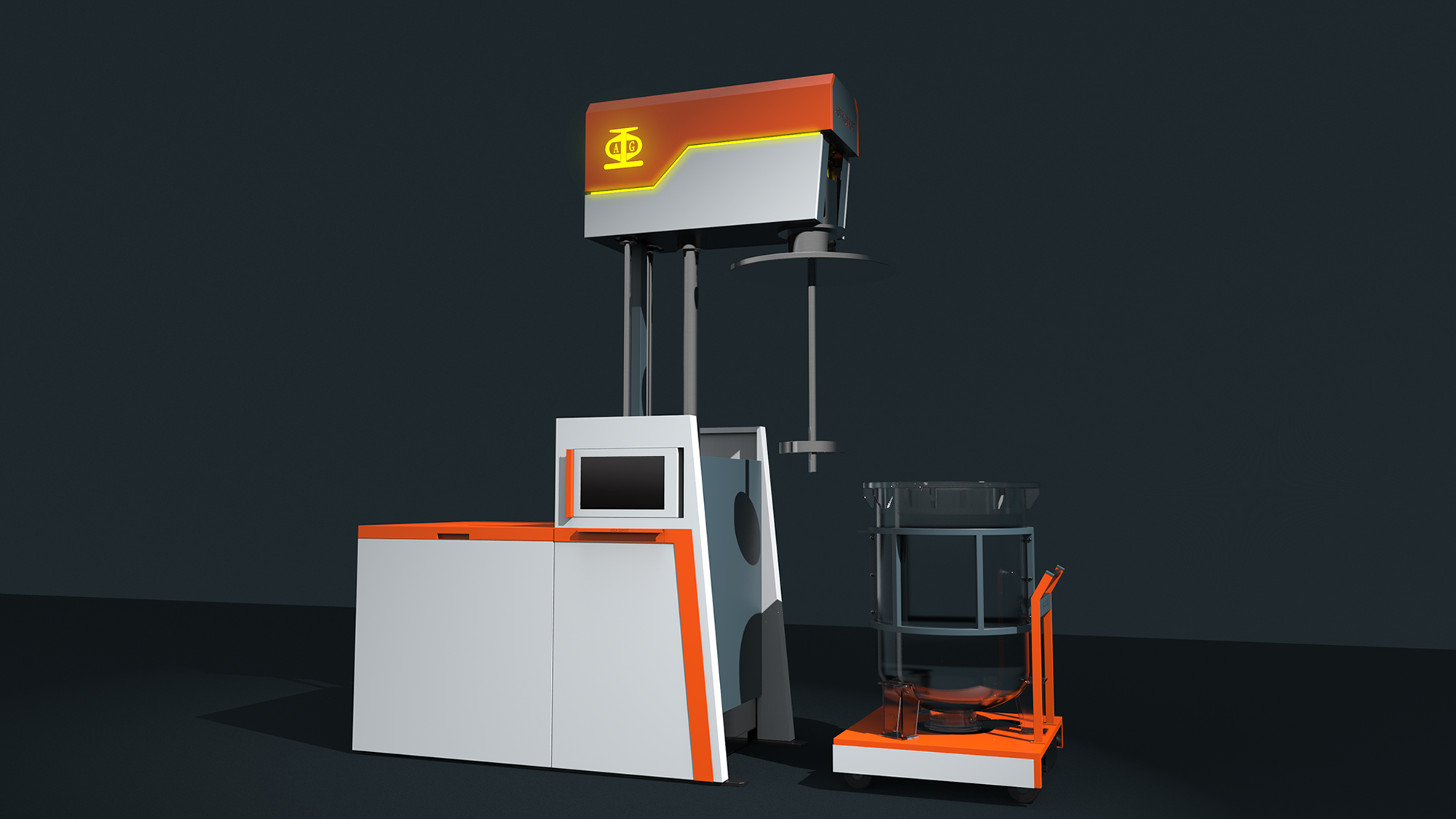

機身側線運用大斜面切削，傳遞穩重可靠的工業感。上方升降架則以「閃電狀分件」搭配水平 LED 燈條，建構強烈的視覺記憶點；同時利用亞炬標誌性的橘色色帶橫跨油壓總成與機體，營造連貫的視覺動量。

視覺一致性特徵：橘色色帶成功將分散的油壓總成與主機身串連，轉化為具備力量感的品牌視覺標籤。

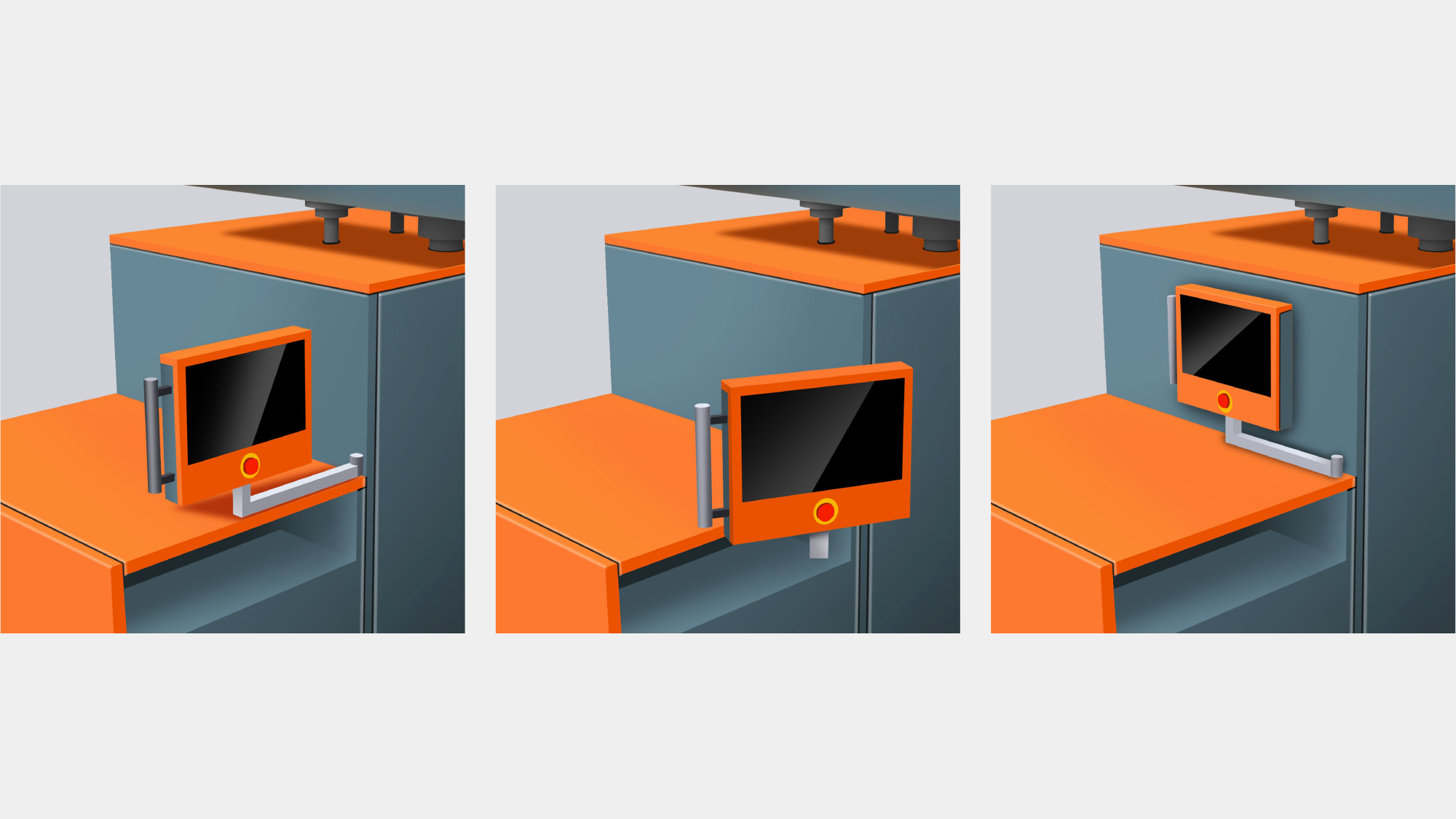

角度可調式介面：人機螢幕採內嵌式轉軸設計，供人員依據視線高度靈活調整懸出角度，優化人機互動體驗。



數位化警示語彙：設置水平閃電狀 LED 燈，於機架升起時切換為黃色警示，將安全防護與造型設計完美整合。

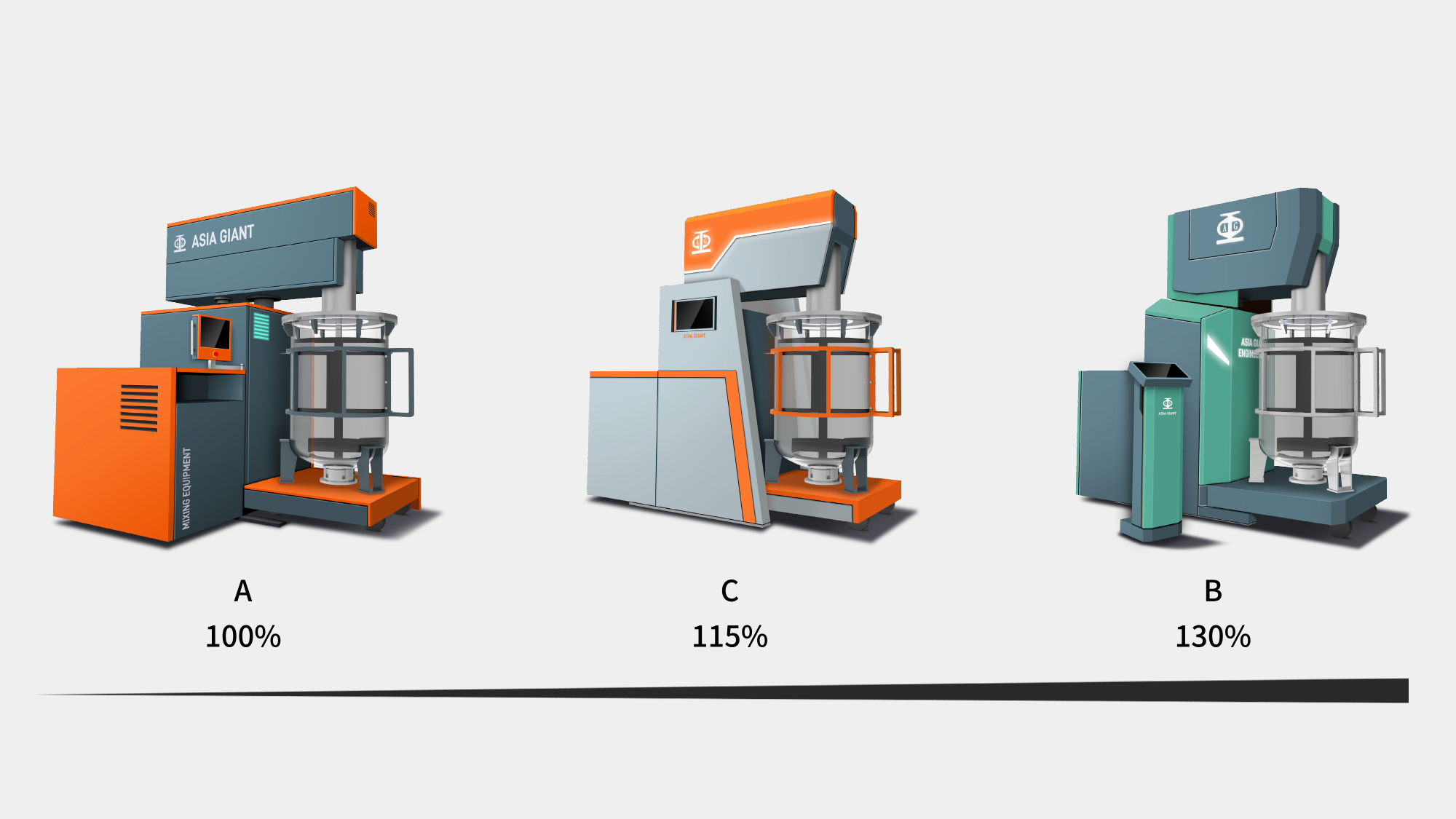

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【工程實務驗證：3D 視覺深化與精密機能整合】

在 3D 設計深化階段，我們以提案 C：動態斜面美學為基礎，將草圖中的前衛語彙轉化為可量產的精密結構。此階段重點在於優化人機互動介面與散熱機能，並針對訪談中提及的智慧化監控與維修需求，進行細部的鈑金特徵整合，確保設備在維持高辨識度的同時，兼具工程操作的實務性。





人因介面與智慧操作優化

多功能鍵盤抽屜：將原設計的收納空間轉化為鍵盤專用抽屜，並導入聯動機構，當抽屜拉開時，前方擋板會自動往上開啟，優化數位化輸入體驗。

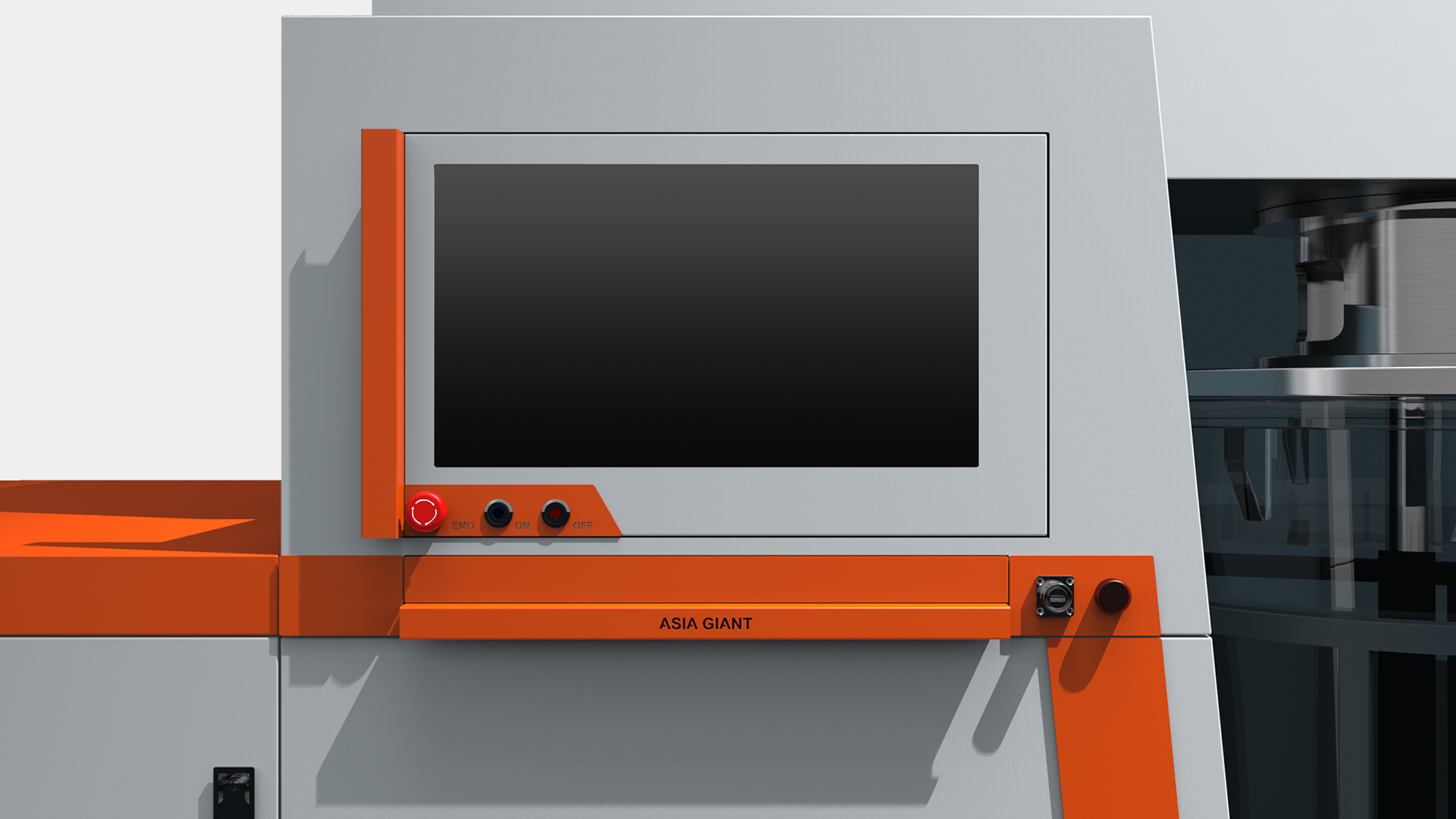

整合式控制面板：緊急停止鈕與開關機按鍵統一設置於螢幕下方，方便操作者在觀察攪拌狀態時能迅速應對緊急狀況。

外接擴充與警示：USB 接口與蜂鳴器配置於抽屜右側，在維持外觀簡潔的同時，滿足資料傳輸與智慧化聲光提醒的需求。

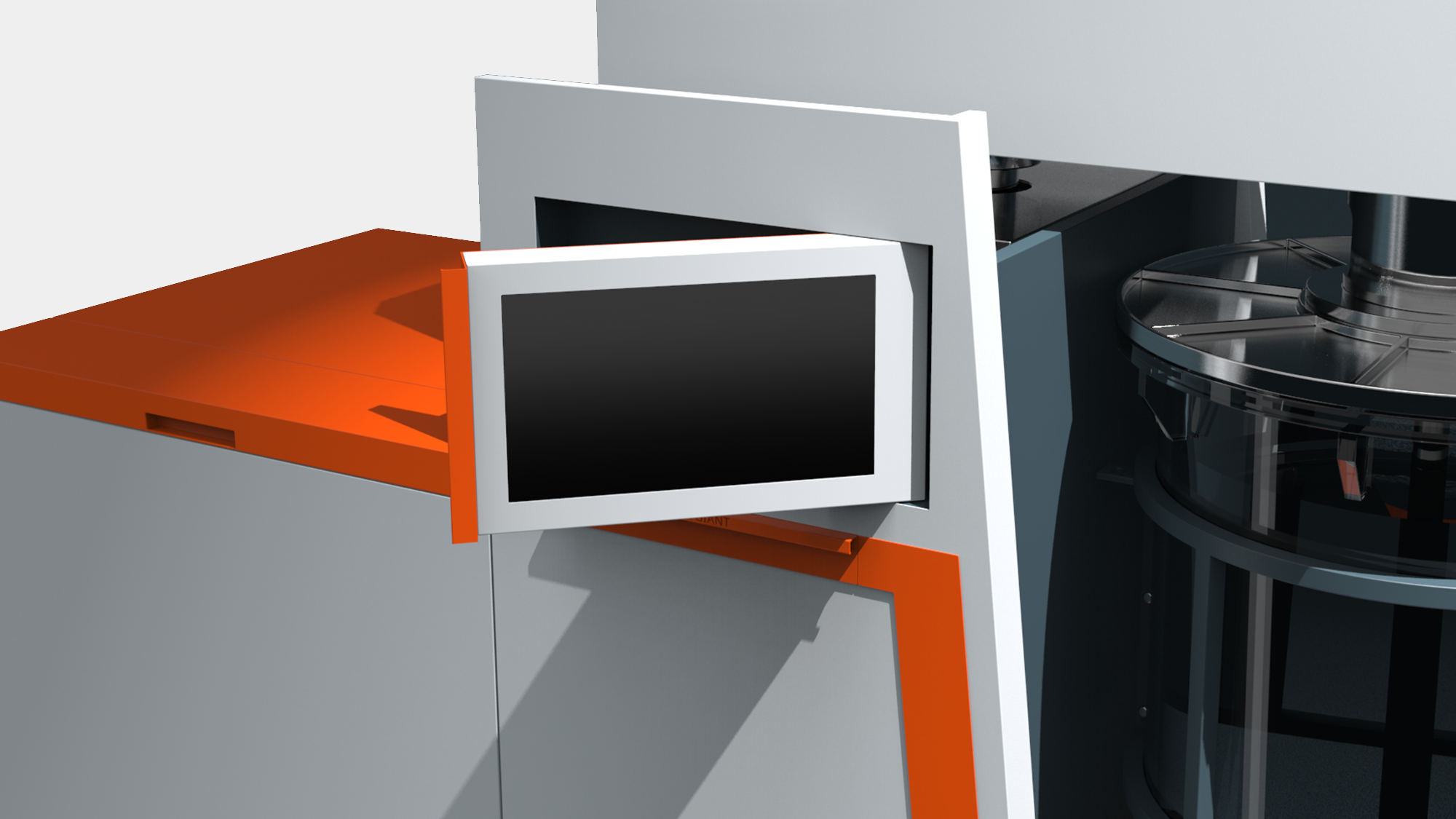

內嵌可調式螢幕：延續提案 C 的內嵌式設計，並強化轉軸結構，使人員能依據視線高度靈活調整螢幕懸出角度。





視覺識別與結構美學強化

品牌色彩連動：精確落實橘色色帶橫跨油壓總成與機身本體的設計，成功建立起亞炬企業極具張力的動能視覺標籤。



閃電狀視覺特徵：升降架閃電分件結合水平 LED 燈條，不僅作為運作狀態的視覺指標，更在 3D 結構上建立獨特的視覺記憶點。





工程實務與量產機能整合

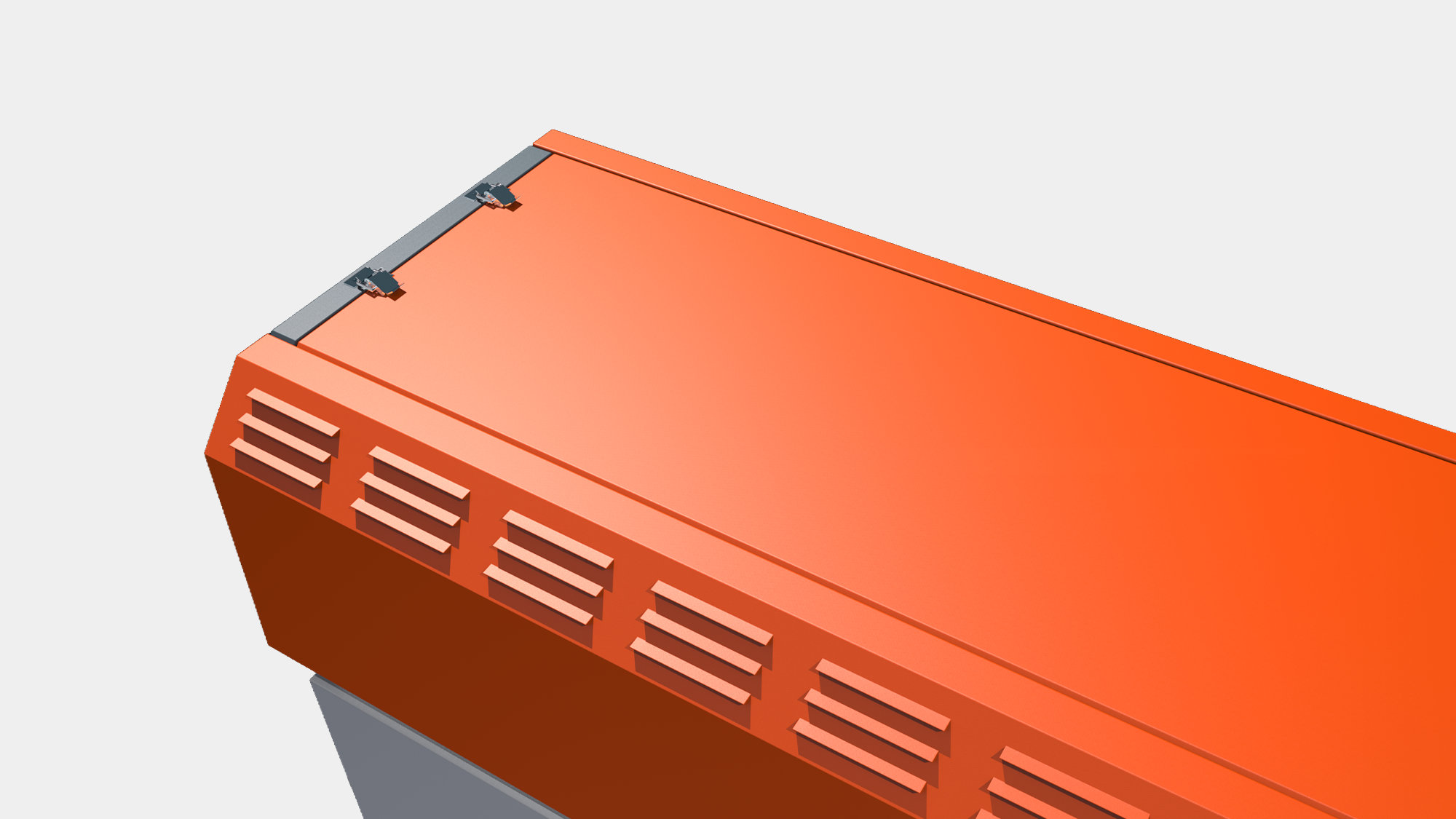

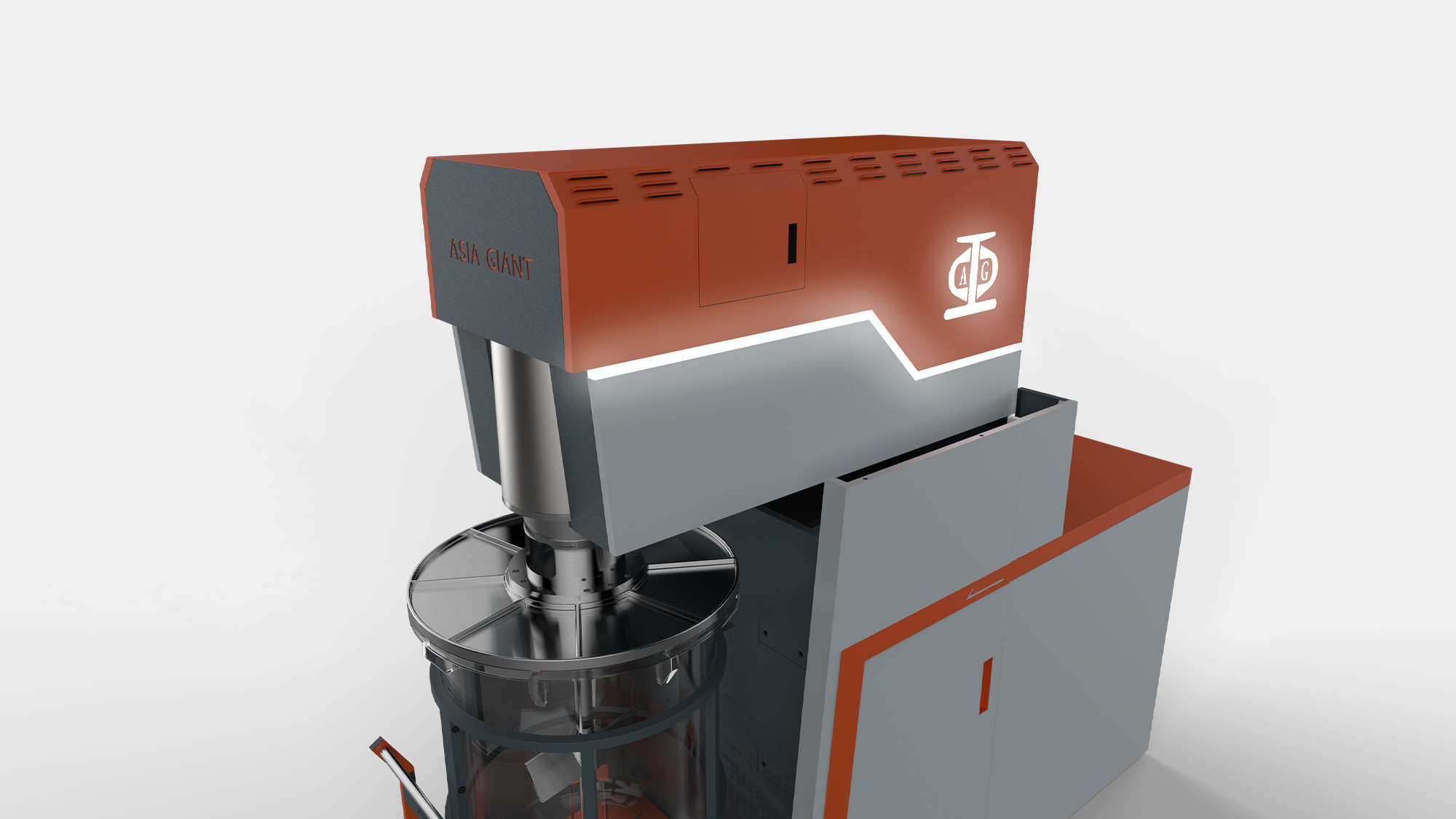

隱藏式散熱設計：針對頂部馬達區域新增散熱孔，在維持外觀平整化的美學前提下，透過鈑金摺壓技術做出機能層次感。



數位化監控整合：配合提案 C 的 LED 警示設計，當機架升起時自動亮起黃燈，將「斷電安全提示」與「造型語彙」進行深度的數位化整合。

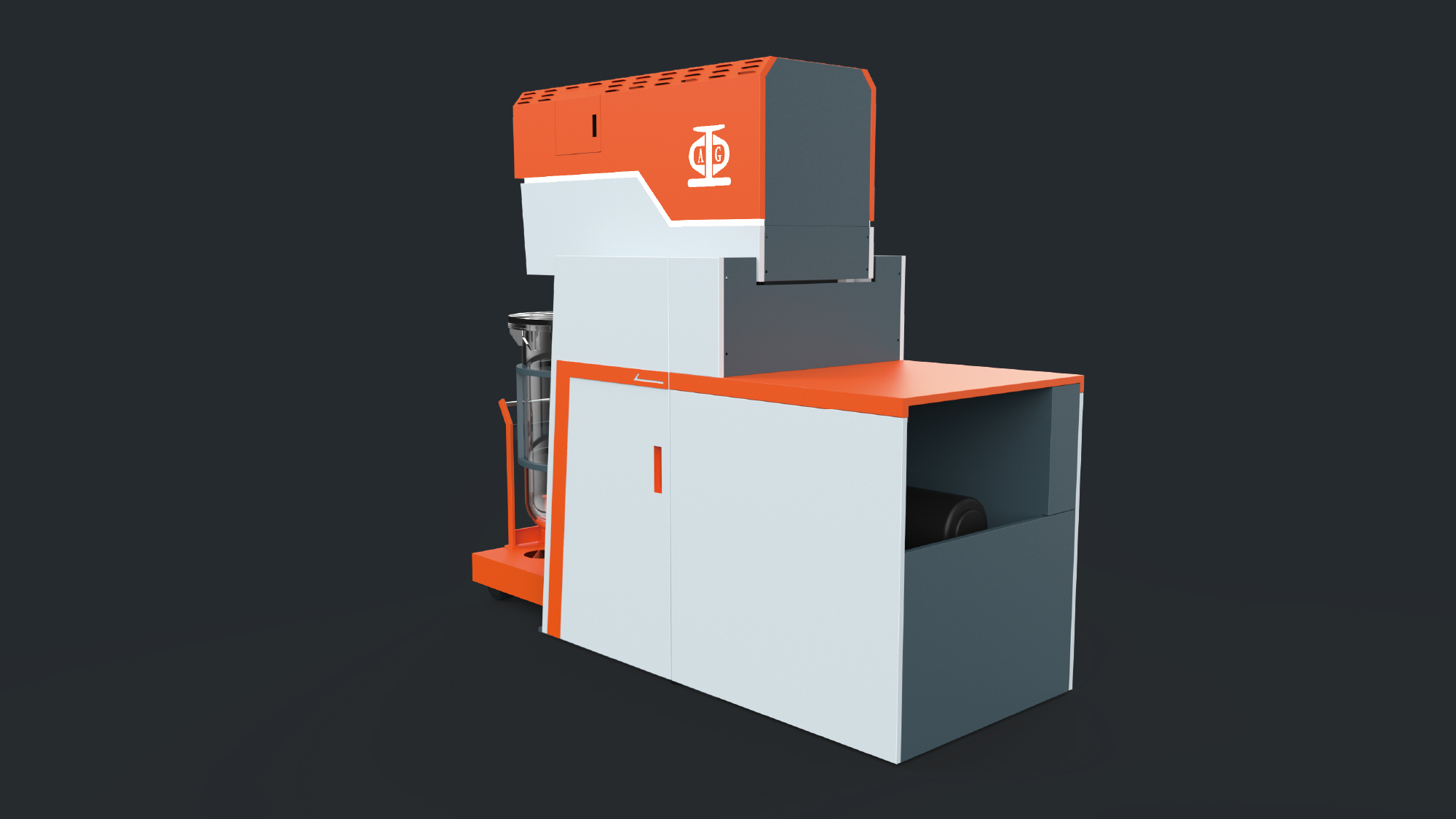

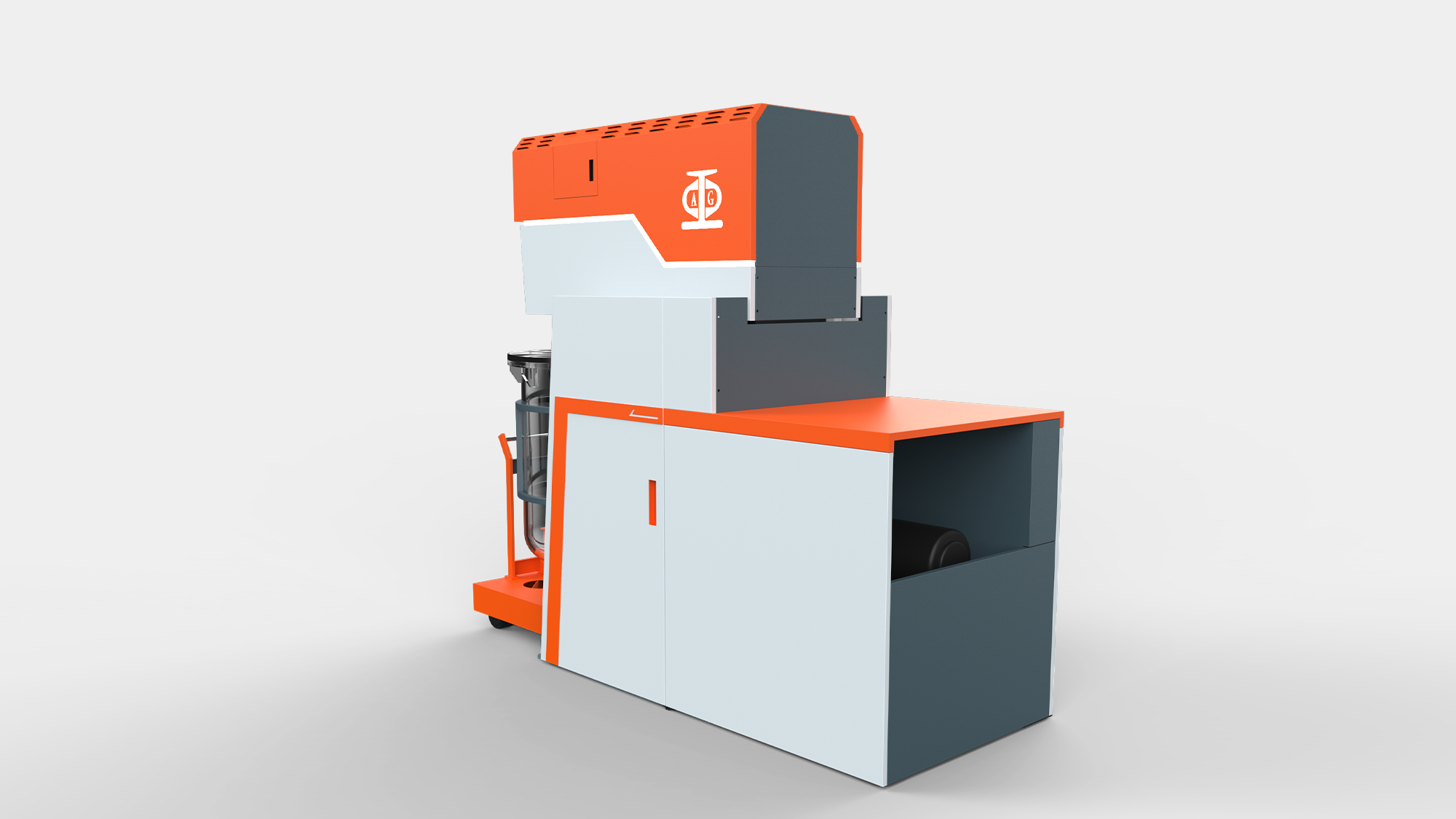

穩重化量體配置：利用大斜面鈑金結構隱藏內部油壓組件，並透過色塊比例分配，使 140 公分高的機體在視覺上更顯穩重可靠。

---

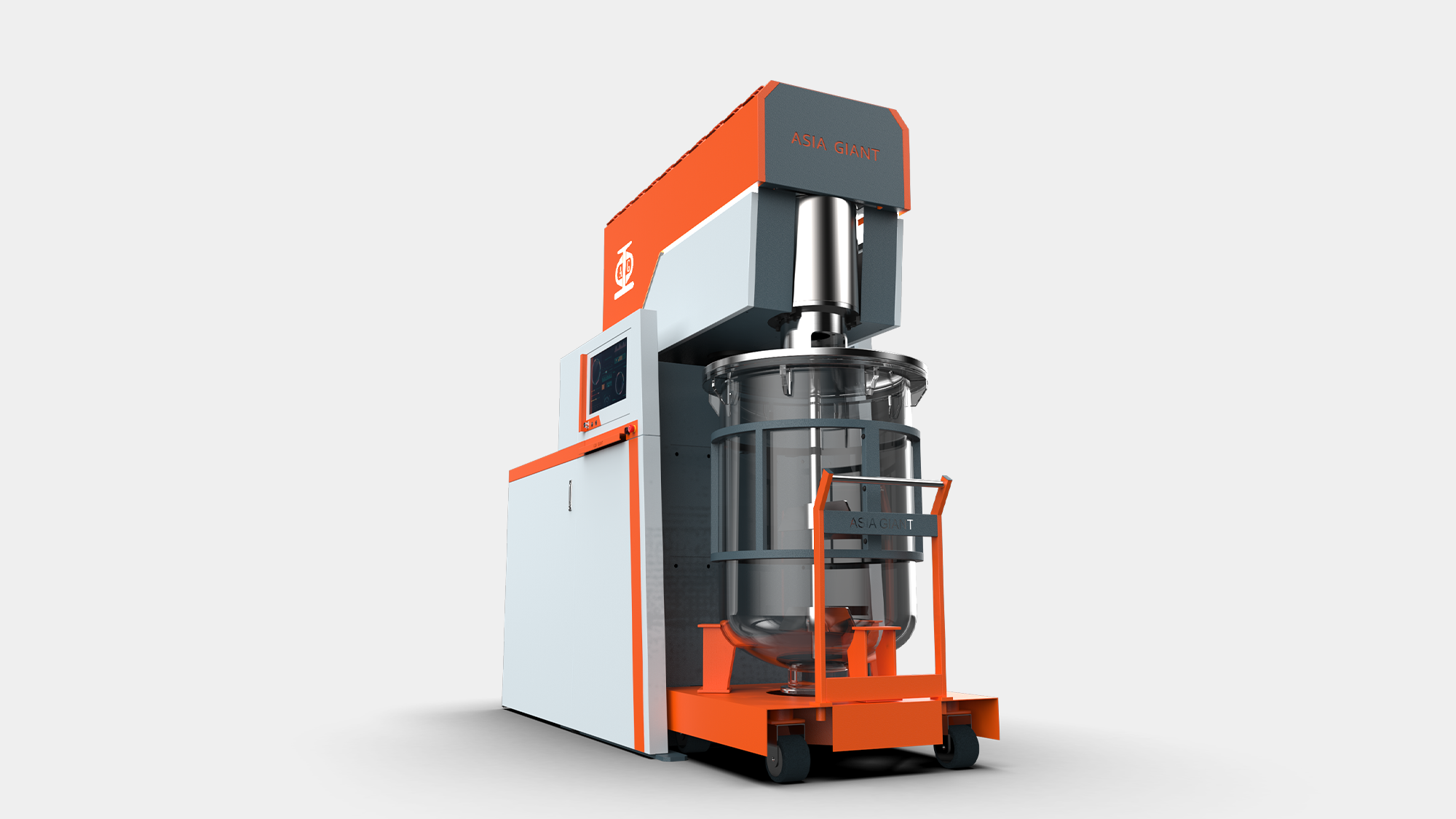

【智造美學：智慧化升降攪拌機設計與轉型】

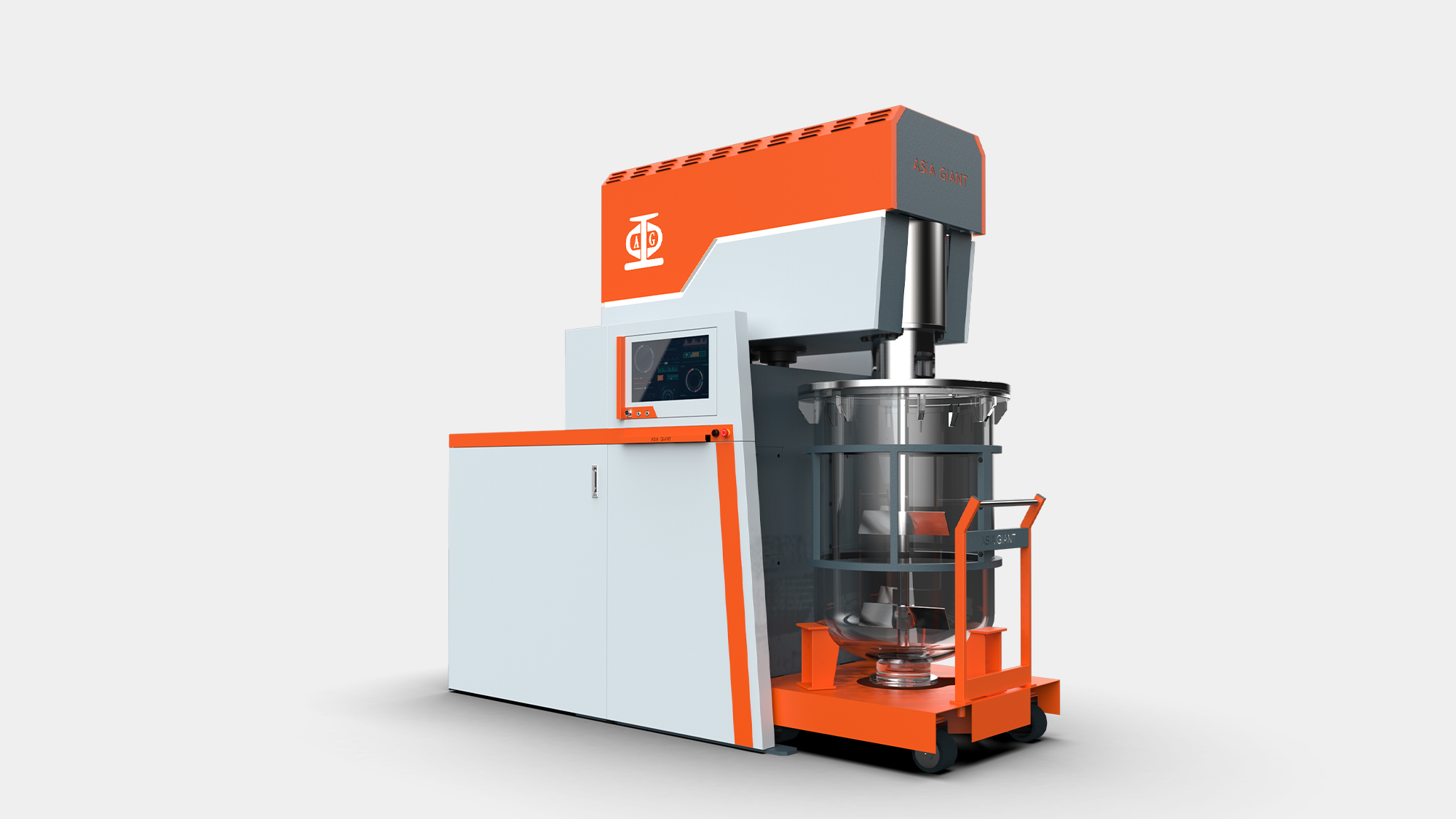

形碩設計為亞炬企業打造具備數位化核心的升降攪拌機，將其從傳統製造成功推向智慧智造標竿。專案採用「幾何斜面」切削語彙，不僅消弭 140 公分機體的笨重感，更透過跨越油壓總成的「橘色色帶」與上方「閃電狀 LED 燈條」，建立強烈的品牌動能識別。

3D 深化階段針對實務需求優化，整合內嵌式可調螢幕與自動開檔式鍵盤抽屜，顯著提升人機互動效率。此外，透過隱藏式散熱孔與智慧警示燈設計，在確保馬達效能與操作安全的同時，維持極簡平整的美學層次，協助亞炬在化工、新能源等跨領域市場展現國際競爭力。
