【設計核心目標：跨維度的家族語彙與高效能視覺優化】

在加工中心機的開發中，如何在不同體積（立式與龍門式）的設備間維持設計的一致性，是本次專案的核心。形碩設計以「系統化板金構造」解決大型設備的笨重感，透過操作介面的模組化與企業色的戰略配置，成功將高鋒工業的專業形象推升至科技精品層級。我們優化了門片橫移的收納空間設計，並在狹長或高聳的機身中創造出流暢的視覺連貫性，讓設備不論在廠區任何角度，皆能展現高精度的品牌信賴感。

---

【視覺語彙演繹：立體切削的層次律動與色彩點睛計畫】

工具機的外觀不應只是鋼鐵的堆疊，而是工藝與美學的對位。我們在「斜面切削」與「圓潤導角」之間尋找平衡，並利用高鋒特有的橘紅色作為視覺導引，在沈穩的基調中畫龍點睛。

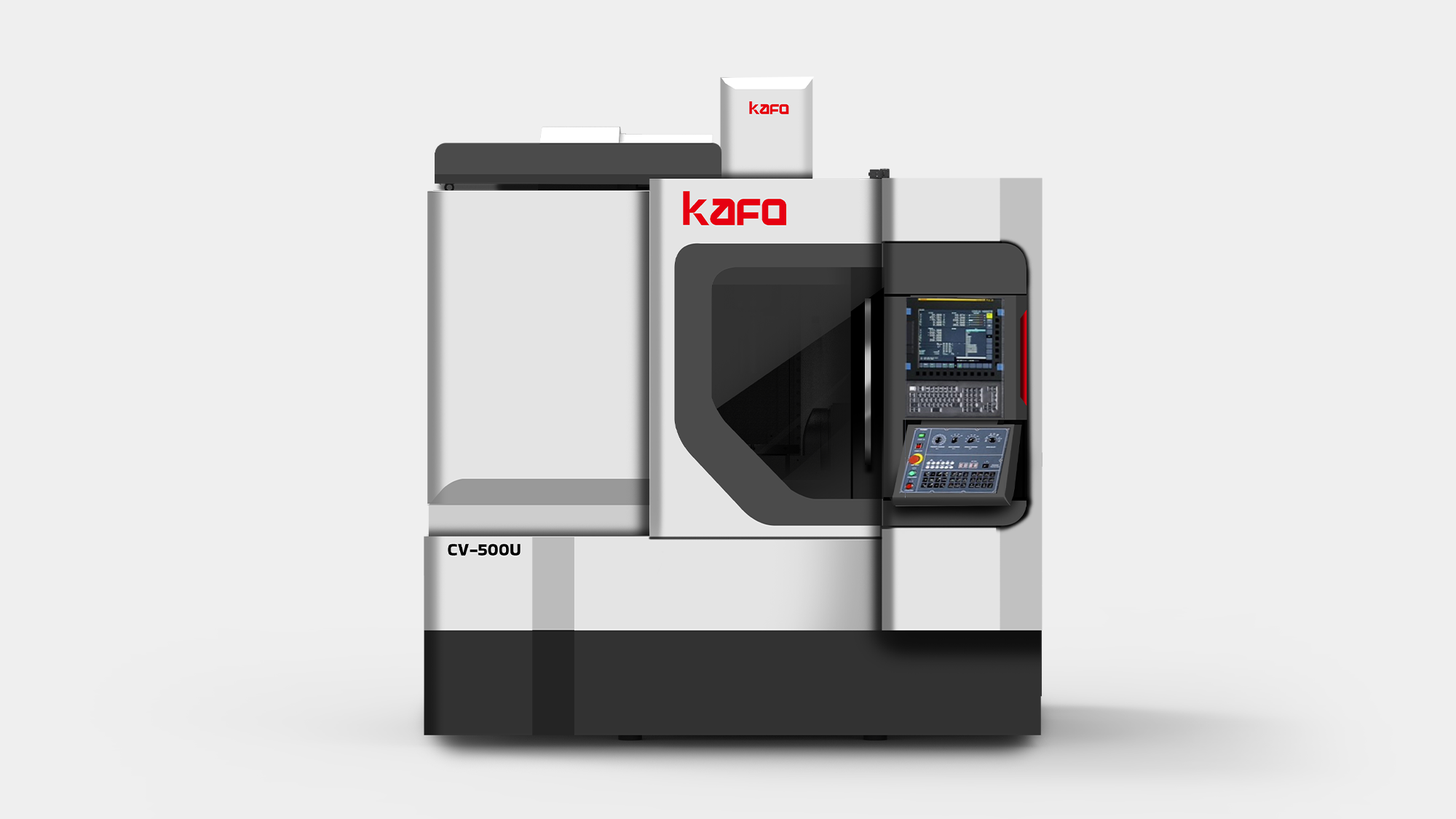

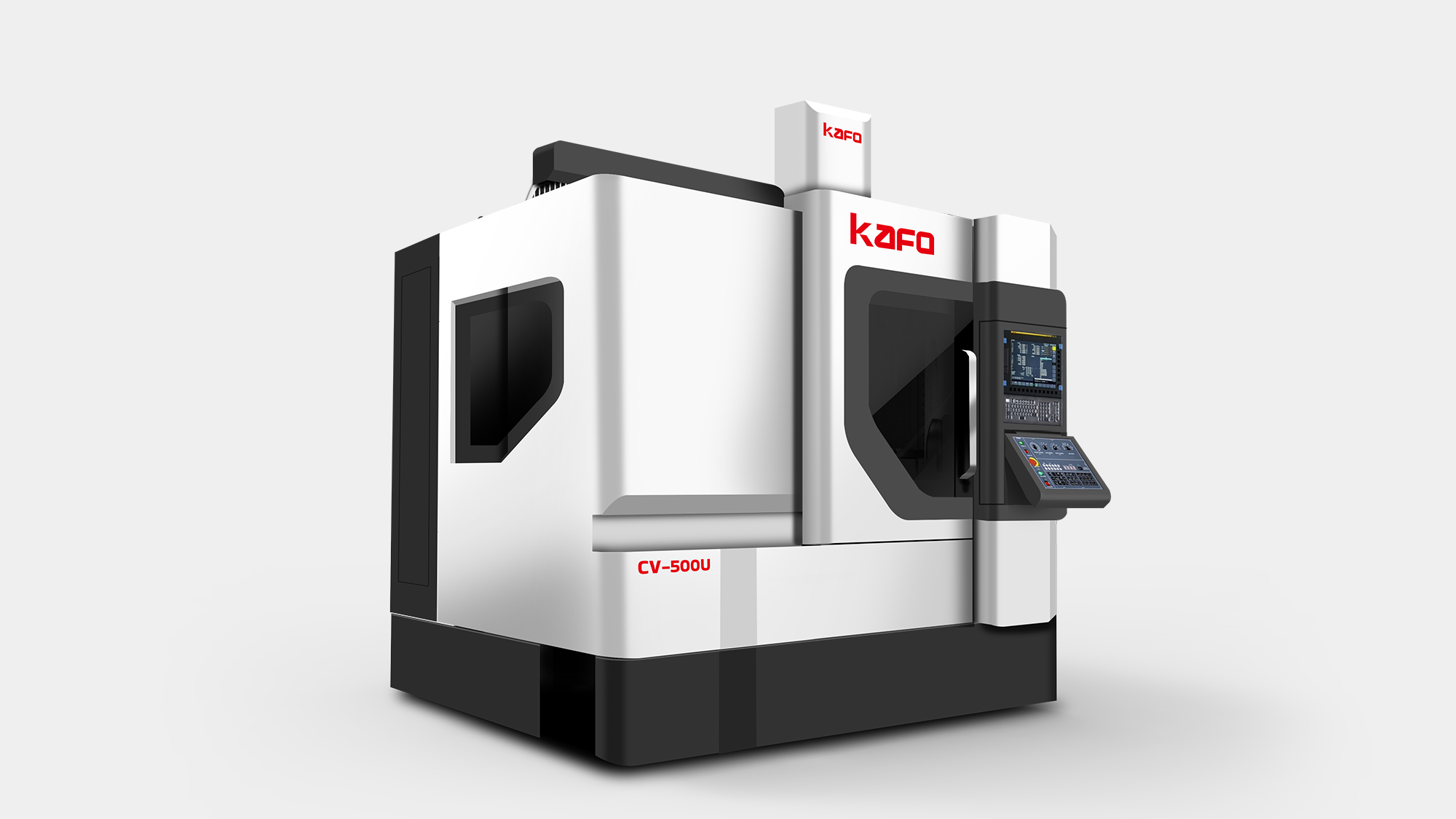

提案 A：幾何斜面的立體交鋒——科技美學的點睛呈現

運用圓角搭配大面積「切削斜面」的特徵，強化機身板金的立體凹凸感。以橘紅色局部點綴，在銀灰色的工業氛圍中創造視覺亮點，打造極具質感的未來科技風格。



CV-500U 細節：側邊導入線條轉折設計，打破大面積平面的沈悶，有效減輕側面笨重感；搭配風格強烈的操作門作為視覺中心。

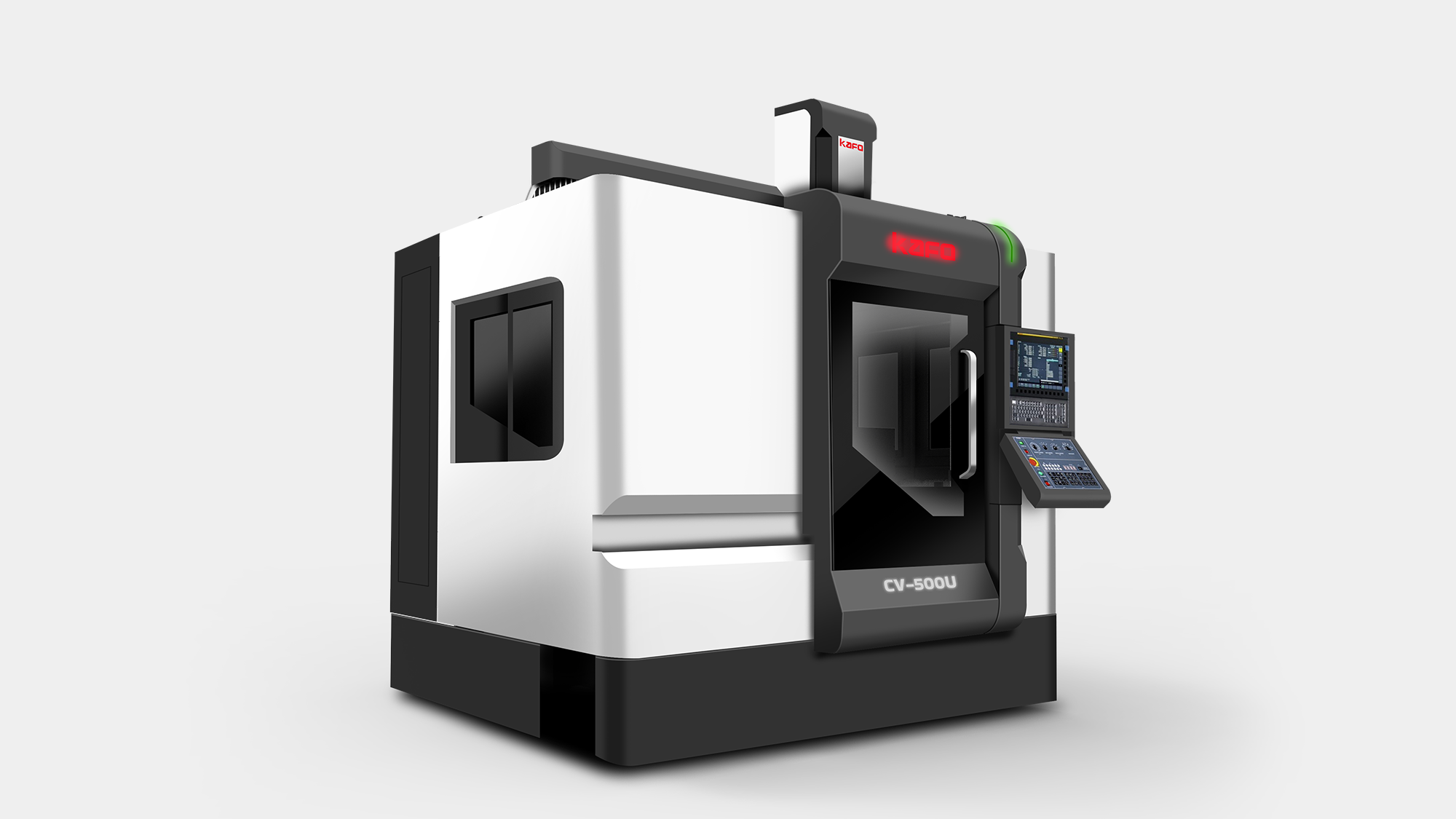

提案 B：圓潤柔和的視覺拼接——色彩區塊的流暢敘事

帶入圓角導向營造機器的親和力與現代感。將控制器與操作門進行視覺上的「造型拼接」，並運用大面積深灰色塊強調特徵，凸顯設備的紮實結構。



CV-500U 細節： 採用與正面線條特徵呼應的造型視窗，操作門片則嵌入壓克力飾板，大幅提升整機的視覺精緻度。

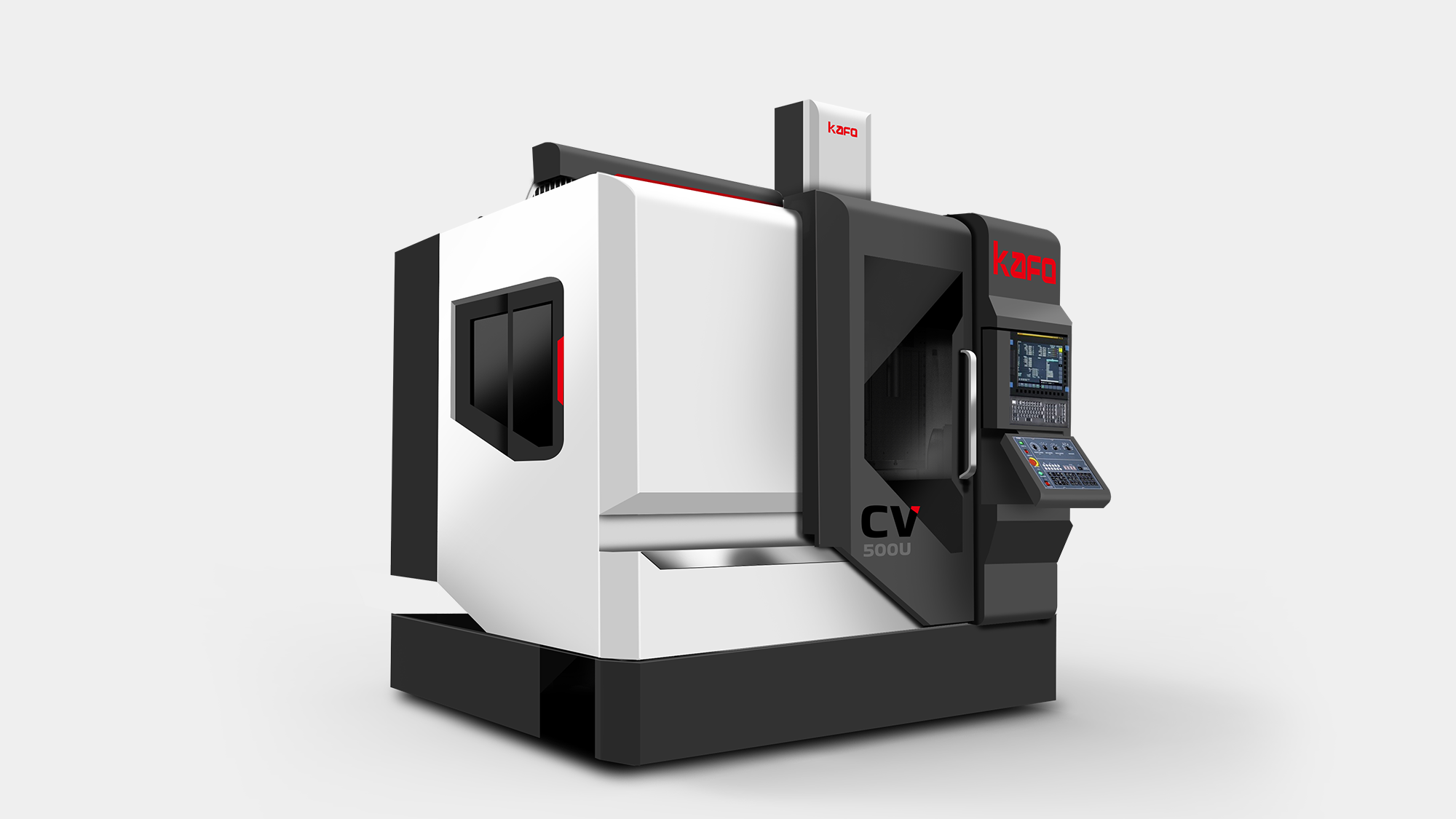

提案 C：簡潔俐落的模組整合——消光質感的極致語彙

將控制器與操作門造型進行「一體化結合」，使正面視覺高度簡化。邊角運用斜面與圓角交替變化，在簡約中注入豐富的細節層次，展現高端設備的精準意象。



CV-500U 細節： 透過控制器與門片的造型合併，創造極致簡潔的視覺面貌；深灰色消光漆面與高亮壓克力的對比，進一步昇華產品質感。

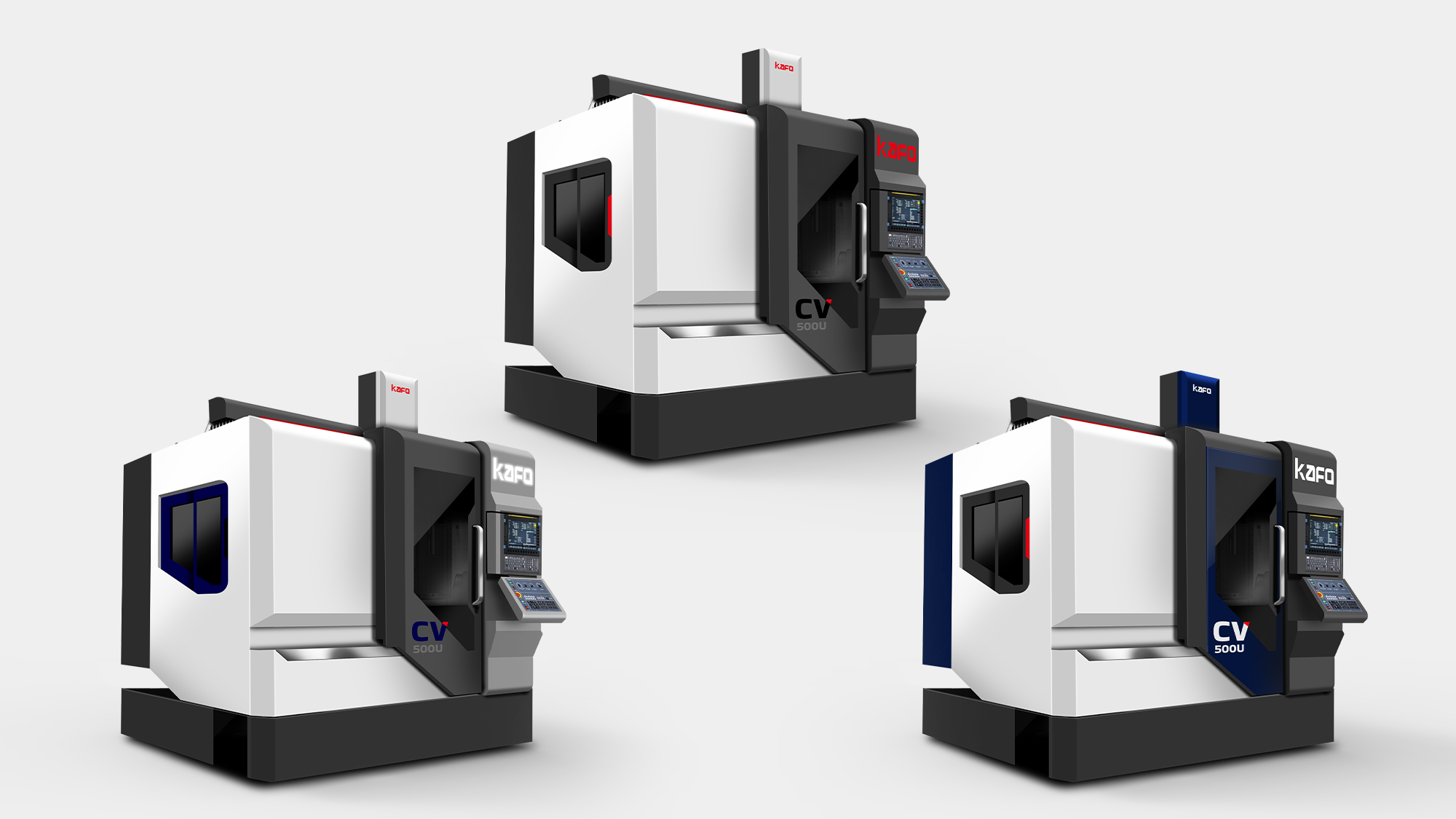

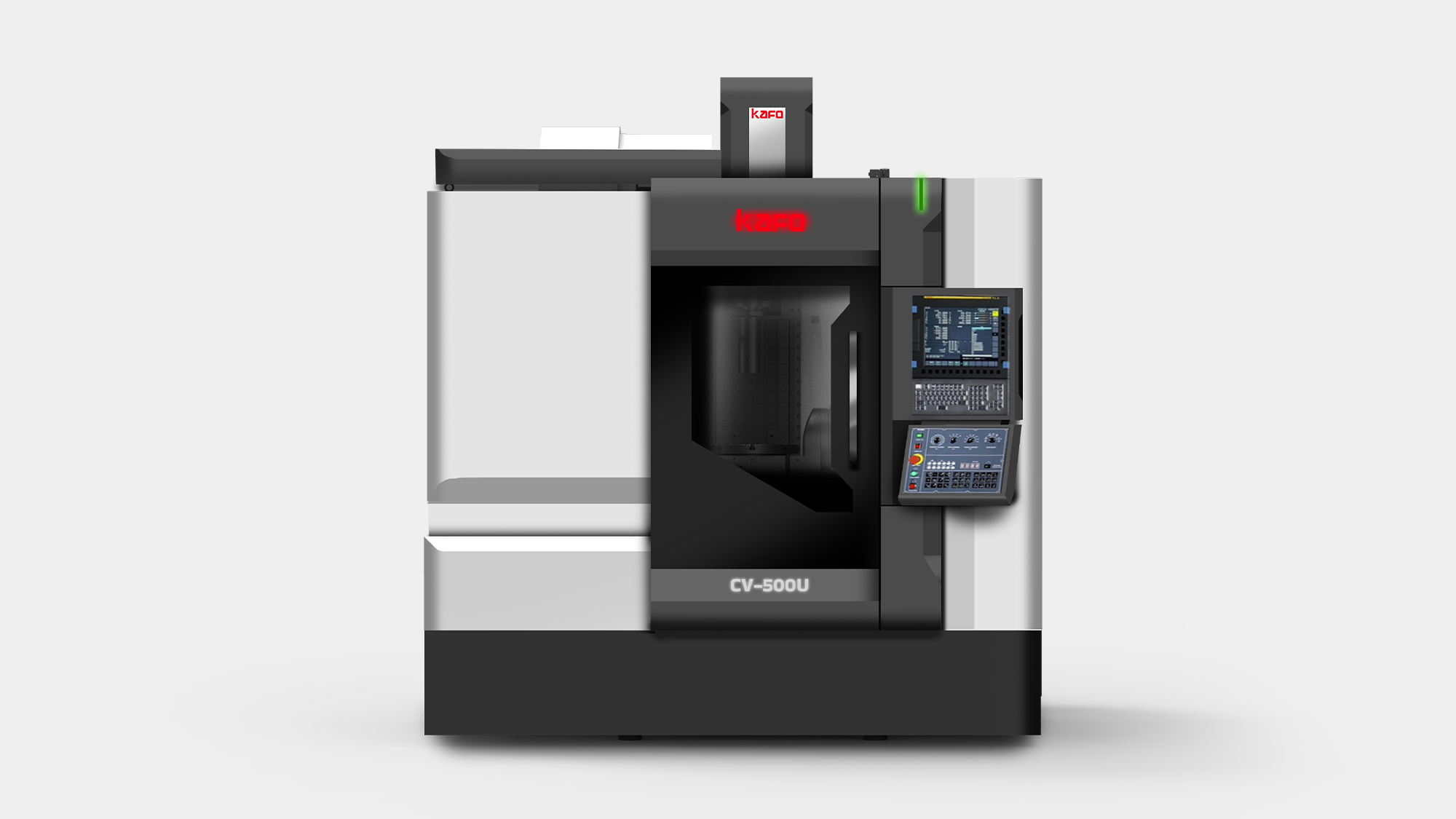

色彩計畫

以白色作為大面積基調，精確傳達加工中心機的專業與潔淨感。為了降低大面積純白產生的視覺疲勞，我們策略性地嵌入消光灰黑與黑色壓克力飾板，不僅優化了機身的視覺層次，更透過色塊分割直覺地定義出操作與維修區域。最後，將高鋒工業經典的企業色點綴於品牌識別關鍵特徵，在沈穩的黑白基底中畫龍點睛，瞬間點亮產品的高階旗艦質感與品牌熱情。

---

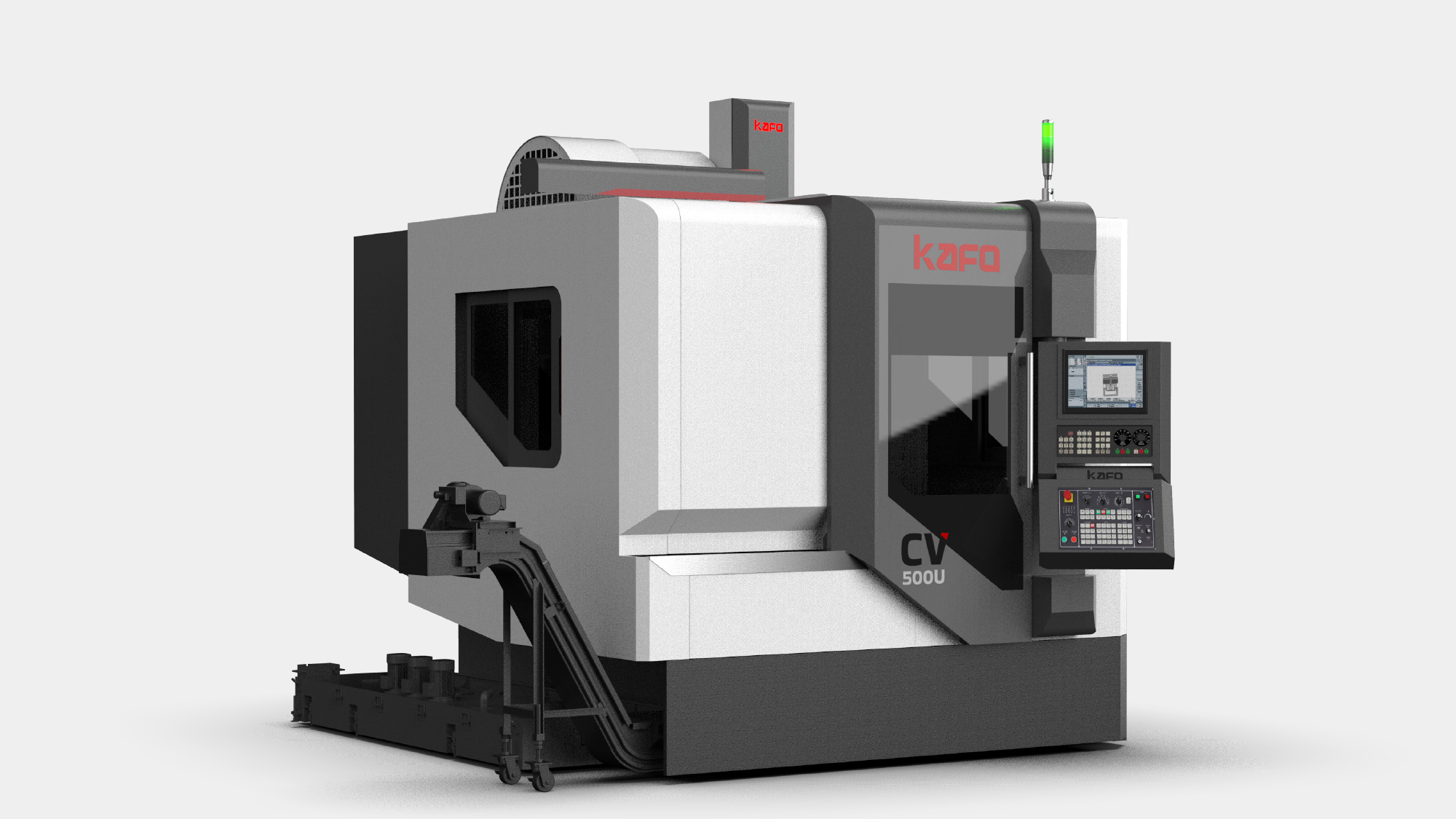

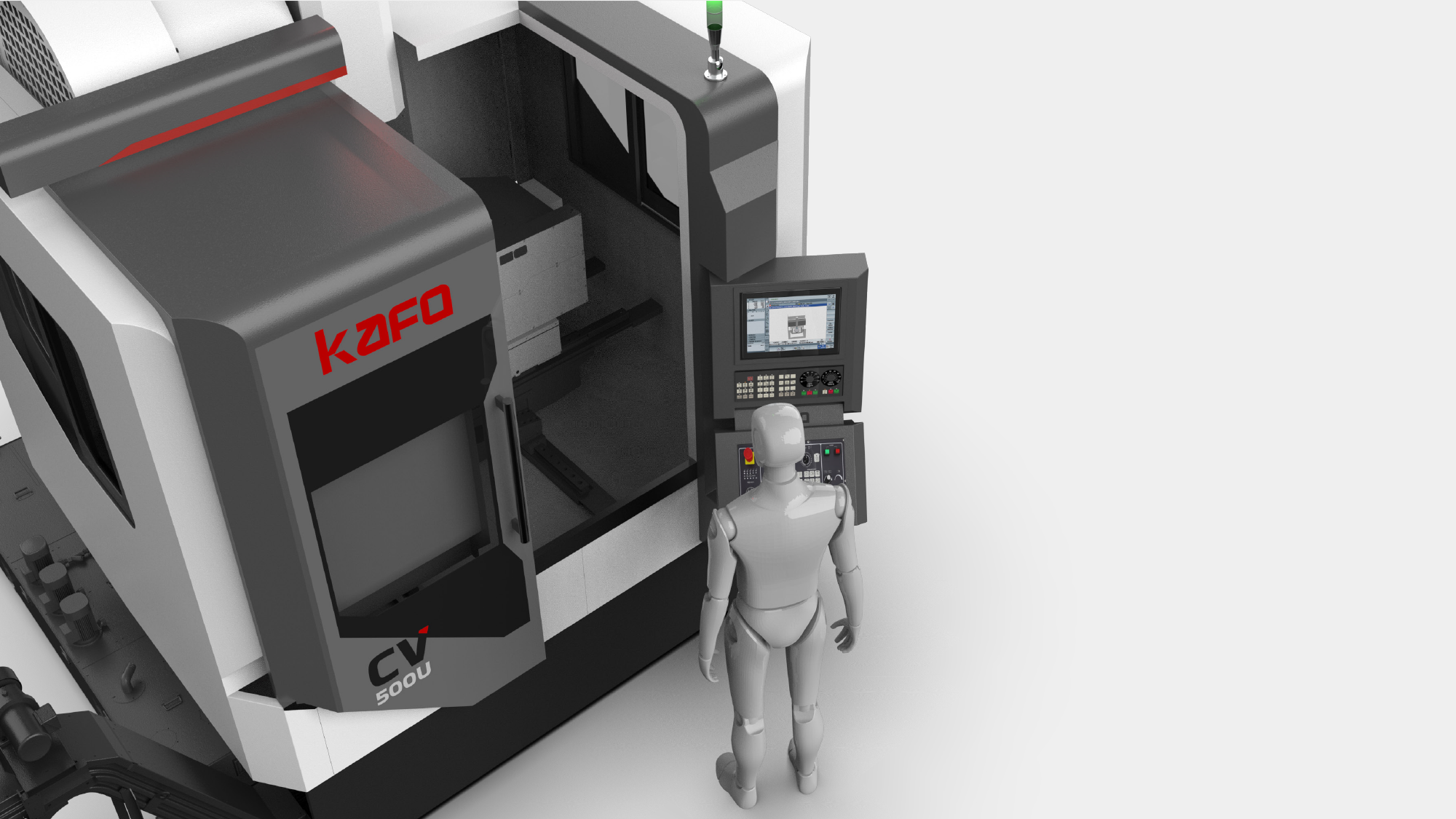

【3D 實務工程轉化：CV-500U 立式五軸的精密機能與美學深化】

形碩設計發揮板金專家的經驗，將草圖中的切削美學轉化為具備高度機能性的量產方案。透過對操作動線與加工環境的深度考量，不僅優化了設備的視覺層次，更針對清潔維護與操作流暢度提出創新的工程解方。

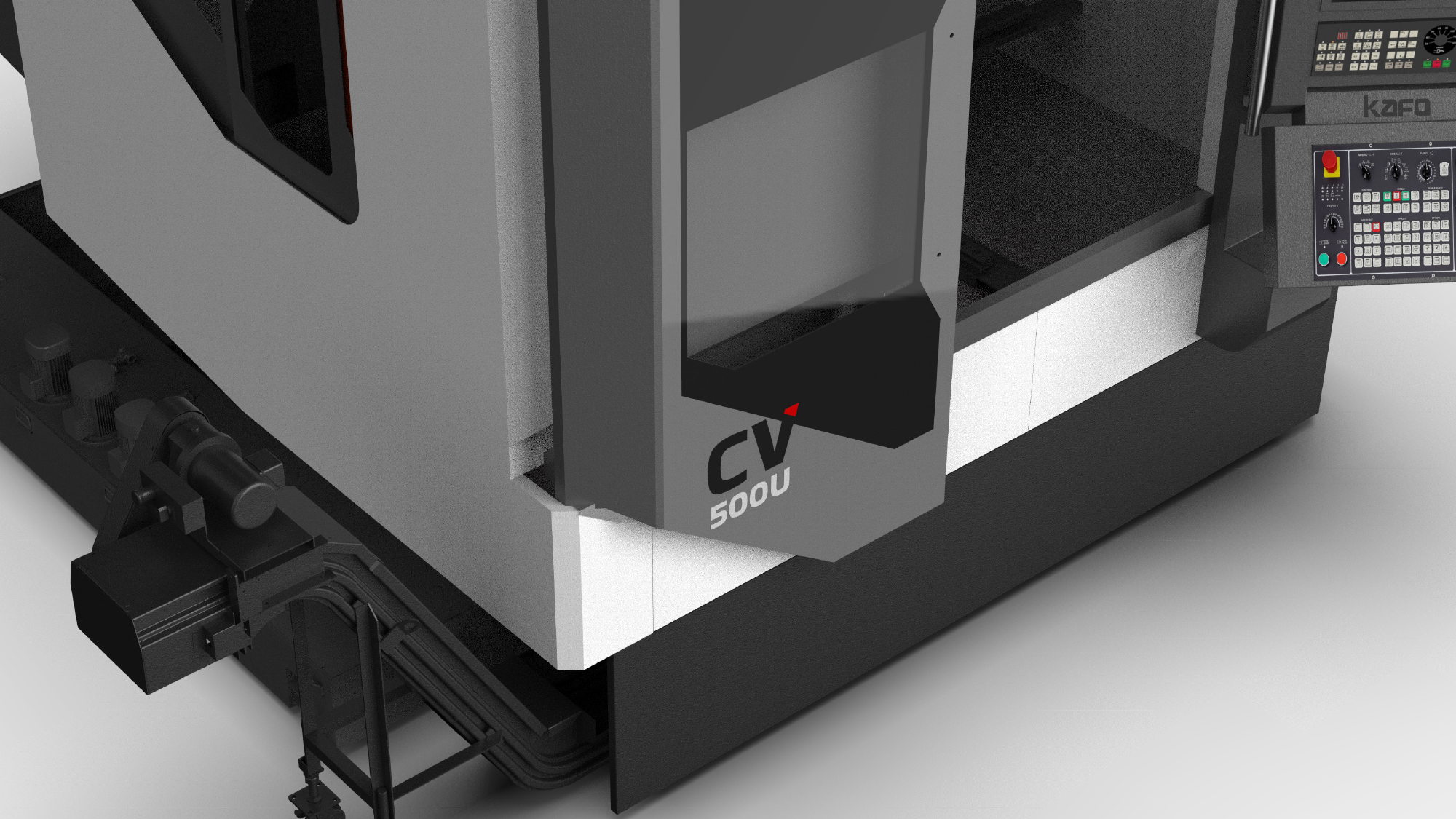

高效防水與清潔防護優化

針對操作門片進行幾何修正，縮小導角幅度，確保門片開啟後的邊緣仍精確留在下方「收水盤」範圍內。此設計徹底解決了門片開啟時冷卻液滴落至機台外部的問題，維持作業環境的整潔，並大幅減輕後續清潔的負擔。





品牌識別與光感層次演繹

正門採用「大面積壓克力印刷飾板」，結合品牌圖騰與高亮質感，與深灰消光漆面形成強烈對比。機台頭部 LOGO 則導入「發光形式設計」，透過背光或邊緣發光效果，在低光源的廠區環境中依然能清晰呈現高鋒工業的旗艦識別。





人機介面與操作流暢度強化

針對控制器操作進行結構調整，將移動把手重新配置於「控制器兩旁」。此改動更符合操作者在移動懸臂時的出力習慣，不僅提升了移動時的流暢感，更讓操作箱體與把手的視覺整合更趨簡潔俐落。

---

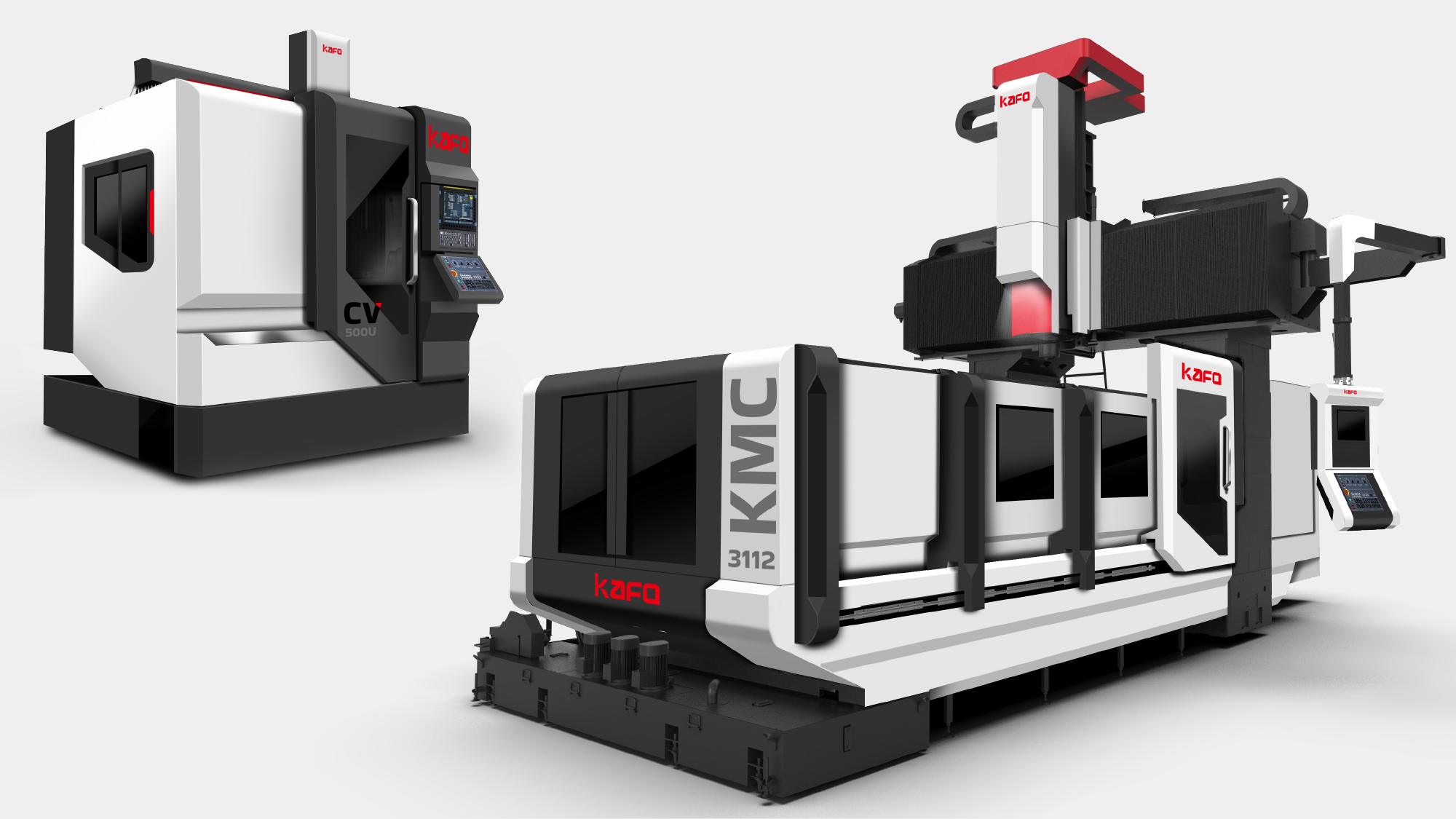

【專案後記：從立式五軸到龍門巨獸的家族美學實踐】

在高鋒工業的專案中，形碩設計面臨體積跨度極大的產品線挑戰。我們不僅要在兩款差異顯著的設備中植入統一的家族基因，更要在大型結構中解決實務加工的痛點，透過板金工程將「剛性、精準、高科技」轉化為品牌可感知的視覺價值。



CV-500U：細節至上的精密工藝再定義

針對 CV-500U 立式五軸加工中心機，形碩設計將重點放在操作體驗的細膩化。我們透過 3D 幾何補償，精確縮小導角幅度以解決開啟門後的滴水問題，並將操作把手與發光標識系統重新整合。這不僅優化了作業現場的清潔度與便利性，更讓這款精密設備在視覺上脫離傳統機械的沈重感，躍升為具備高視認度的科技精品。
