【設計核心目標：與國際頂尖並肩的性能美學與工安防護】

光興塑膠機械的 KS-ML-5 捲取機定位於中高階及高階市場，直接競爭對手為義大利與中國頂尖大廠。形碩設計在此專案的核心任務，在於建立足以銷售全球 130 個國家的國際視覺化標準。我們不僅要透過鈑金設計傳遞「品質與性能」的品牌承諾，更需針對二樓作業平台的落差與樓梯碰撞風險，提供具備實務安全感的結構優化方案，確保設備在追求產能的同時，落實極致的職安保護 。

---

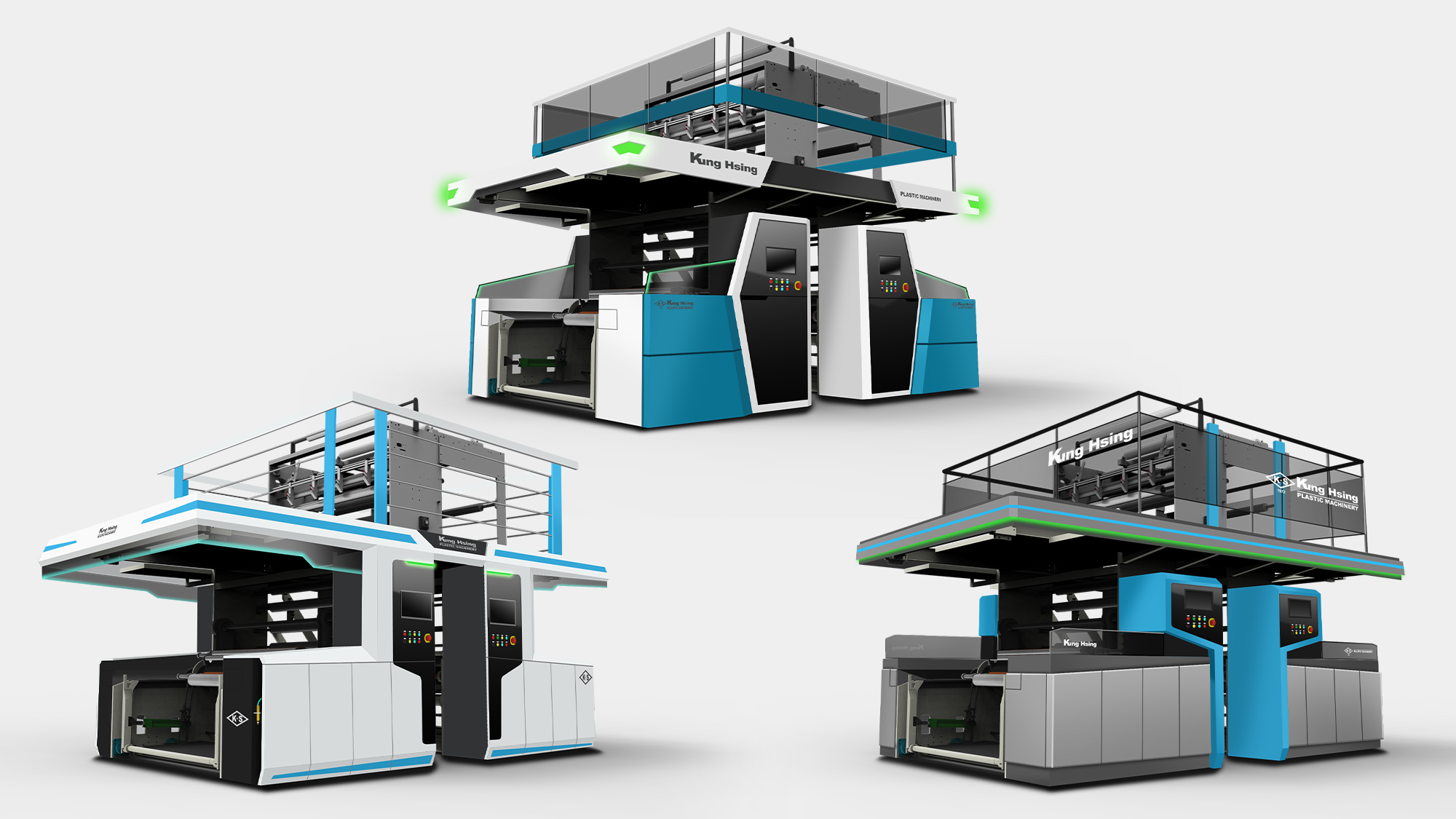

【視覺語彙演繹：高效產能下的精準識別與安全防護重塑】

形碩設計針對光興塑膠機械 KS-ML-5 捲取機，深度轉化品牌核心的「品質、性能、誠信」基因，在追求中高階市場的科技沉穩質感之餘，更將設計核心鎖定於解決訪談中所提及的人機安全痛點。全機以潔淨的白色為基底，透過鈑金線條收斂複雜的捲取結構，旨在建立具備國際競爭力的視覺標準。針對作業人員在二樓平台與樓梯區域面臨的碰撞與跌落風險，我們在草圖提案中導入多種防護語彙與視覺導引，不僅強化了操作安全，更在維持製造效率與成本效益的前提下，為全球 130 個國家的客戶提供最直覺、可靠的使用體驗。





提案 A：核心操作導引——平整化安全空間與品牌識別無死角

以操作面板為視覺核心規劃記憶點，其餘機身則以簡潔線條與層次展現高質感機械感受，確保在追求性能的同時落實「效率與穩定」風格 。



無障礙防護工程：延續風格設計樓梯圍板並將二樓平整化，提供無障礙操作空間，解決人員於二樓平台走動時的碰撞風險 。



全方位識別強化：樓梯側玻璃印刷商標並整合光環指示燈，在環境中建立無死角的品牌識別，同時提供明確的機台狀態提醒。

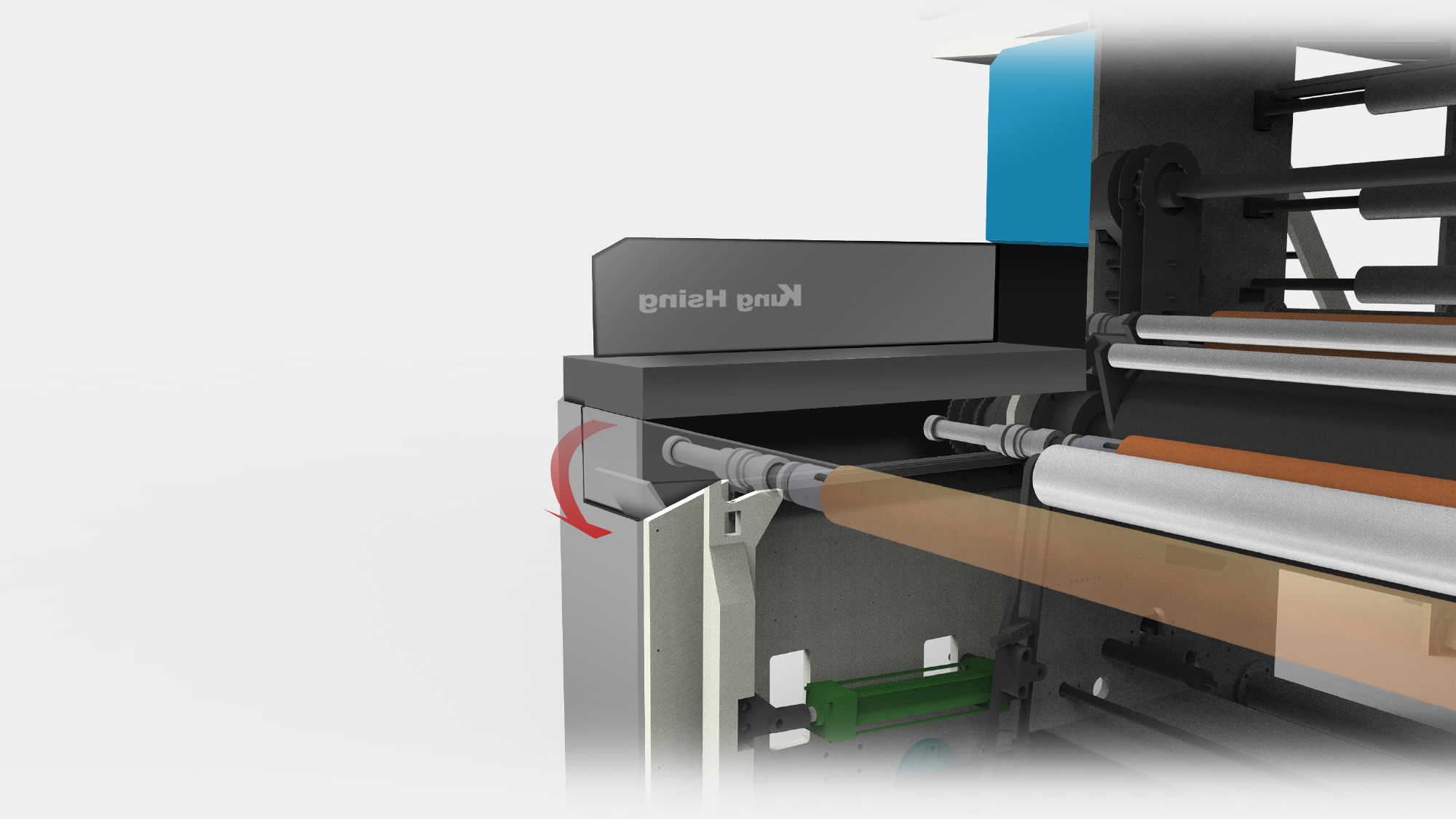

精密連動機構：配置斜板式軌道遮擋機構，利用出口檔板隨卷軸自動升降，大幅優化出料流程的流暢度與安全性。





色彩計畫

主色以不同明度的灰階為主，在造型特點上以光興使用到的藍色與紅色，以及能帶出機具沉穩感受的墨綠色做搭配，呈現機具穩重又不失科技感的感受。

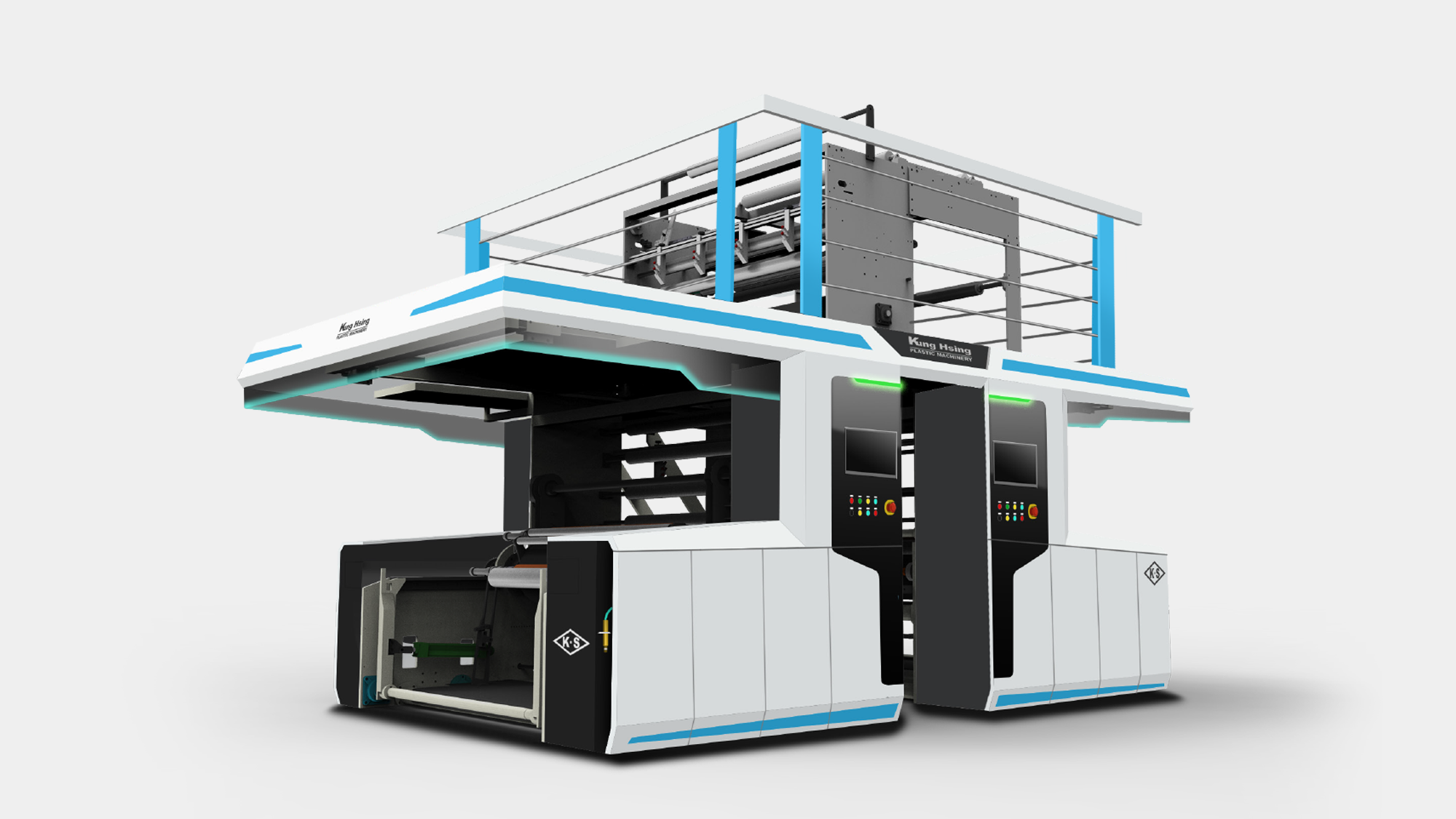

提案 B：未來幾何整合——高強度 C 角語彙與鋼索式護欄

利用新的鈑金造型整合零碎塊體，賦予強烈的 C 角線條以增加立體感與識別度，營造出富有未來感的高科技氛圍 。



科技光束語彙：全景式頂部壓克力結合內部打燈，除了提升科技質感，更兼具狀態燈功能，讓人員能遠距監控運轉情形。



鋼索防護系統：二樓圍籬採鋼索式設計，結構簡單且保護性極高，能順應樓梯轉向彈性配置，有效解決平台落差造成的工安疑慮 。



隱藏式收納機能：於出料口門板向內折入收納空間，專供氣槍放置，使外部視覺更加整潔俐落，避免配件紛亂影響動線安全。





色彩計畫

整體以冷冽的藍色系與灰色搭配，帶出本提案欲呈現的未來科技感。

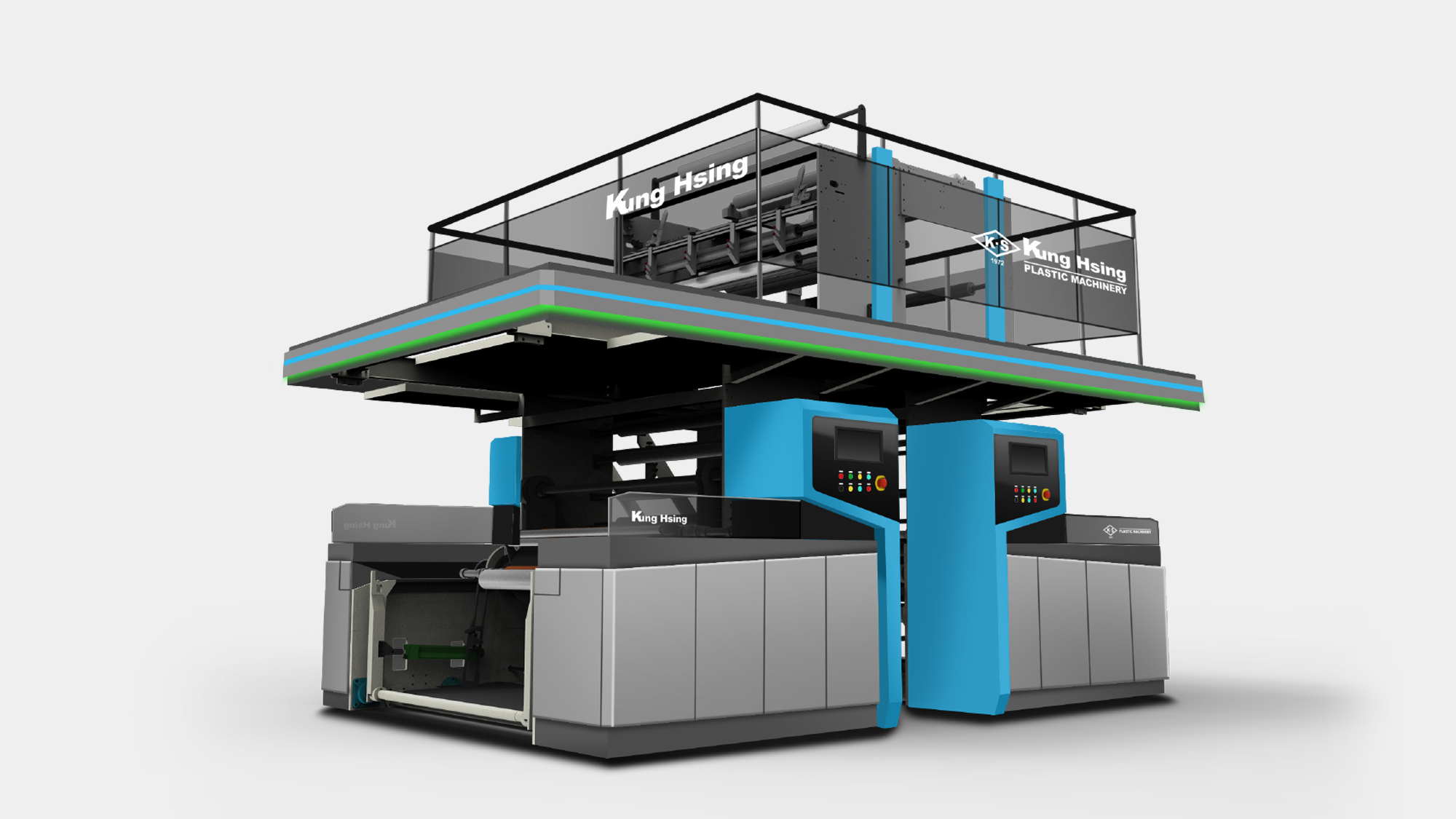

提案 C：圖像化高效識別——極簡生產思維與輕量化視覺

利用幾何圖像規劃整體機身識別，在維持高效率、方便量產的鈑金樣式下，展現年輕率真的品牌感受並兼顧製造預算 。



輕量化視覺防護：二樓採用半罩式壓克力圍籬，有效減低大型機具的量感壓迫，同時針對二樓落差處提供視覺緩衝與物理遮蔽 。



低成本風格延續：將二樓圍板造型延續至樓梯，以最簡易的鈑金製程落實美學整合，確保在低成本製造條件下仍保有高度識別 。



高光異材質整合：大面積圖形操作面板延伸至維修門，運用壓克力與鈑金提升質感，並簡化開關結構以降低故障率與維護負擔。





色彩計畫

延續提案B的科技感冷色系配色，在此提案中延伸出較為少見的黃色系配色，欲呈現新穎機種的年輕氛圍。





提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

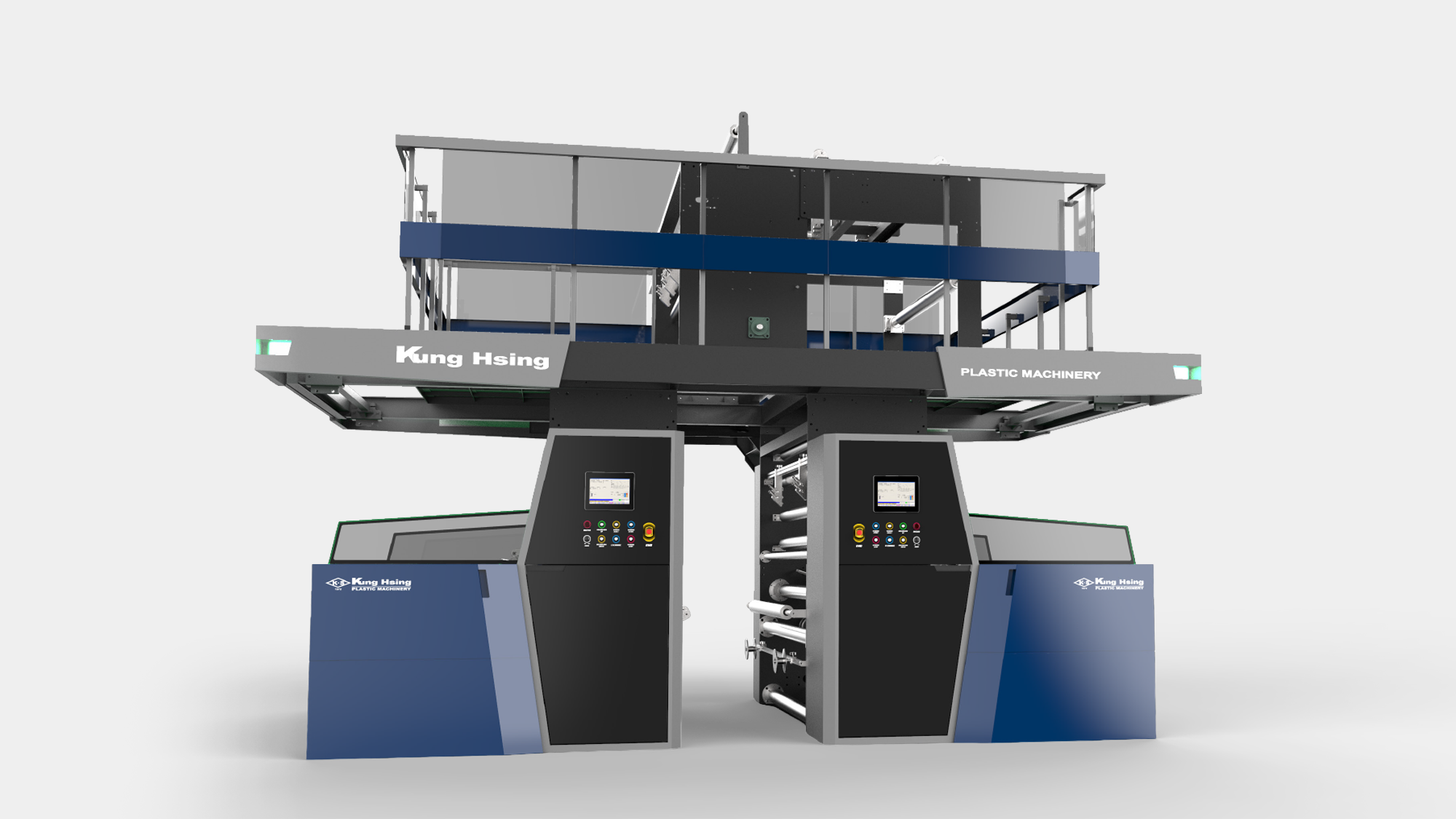

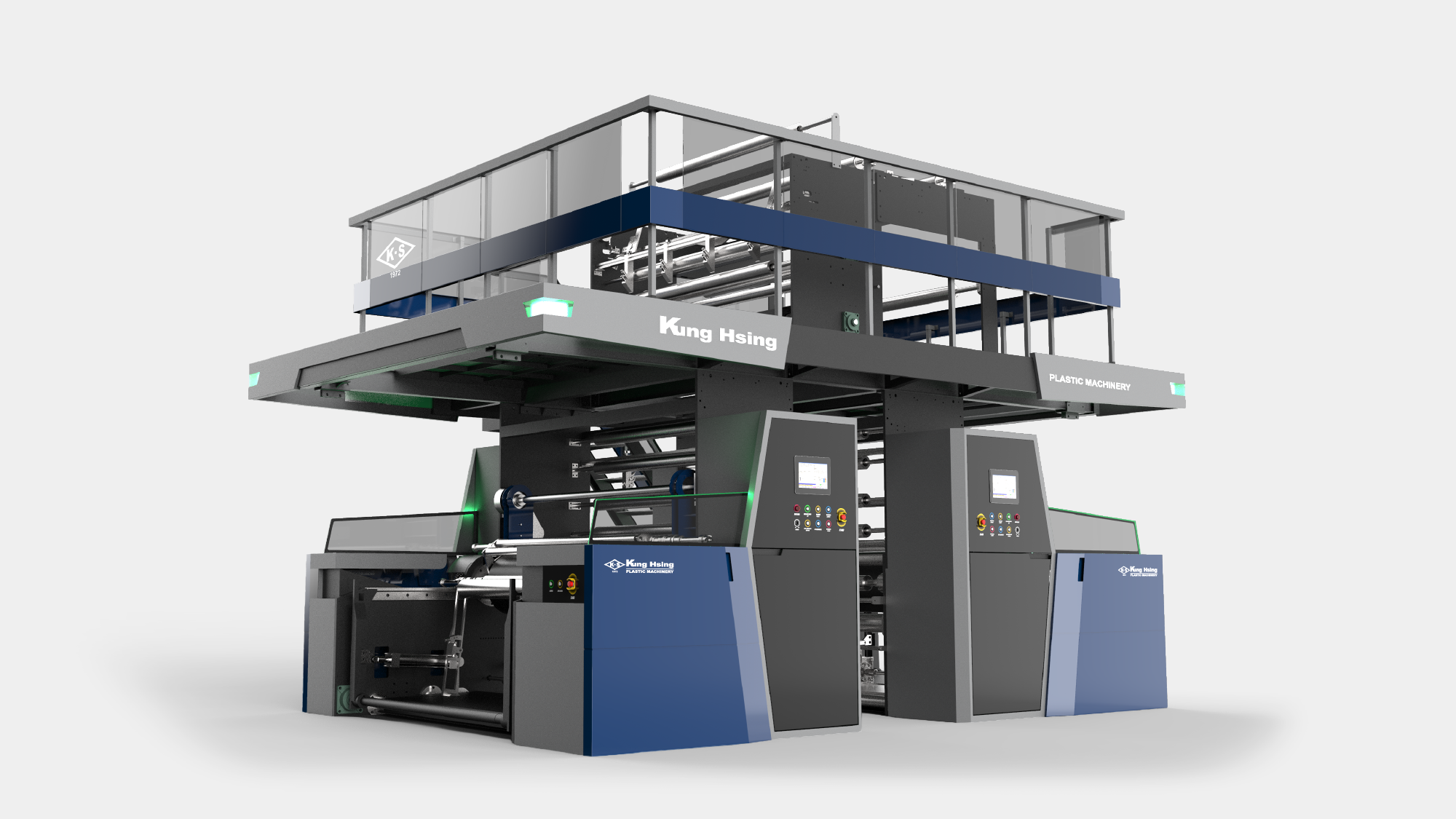

【工程實務驗證：高效產能的模組化工程與全球安全標竿】

在 3D 階段，形碩設計將草圖提案中的「幾何塊體整合」與「圖像化識別」正式轉化為可量產的工程方案。我們透過簡化鈑金分件、導入模組化組裝邏輯，並針對國際 CE 規範進行深度優化，確保 KS-ML-5 捲取機在維持年輕率真的視覺風格下，能滿足全球 130 個國家對高階設備的嚴苛要求。此階段重點在於提升生產效率、強化品牌客製化彈性，並落實最完整的職安防護細節。





圖像化識別語彙與視覺UI整合

利用俐落的幾何圖形規劃整體機身，以最高效率的方式在複雜機械結構上建立清晰的品牌記憶點。



操控面板與機身兩側按鈕區皆使用大面積壓克力印刷，並將按鈕區與軌道出口護板組成同色色塊，使機身視覺層次更加簡約且具一致性。

按鈕本體採用單一顏色簡潔規格以降低採購複雜度，所有功能定義與配色皆交由壓克力面板印刷呈現，大幅優化量產備料效率。

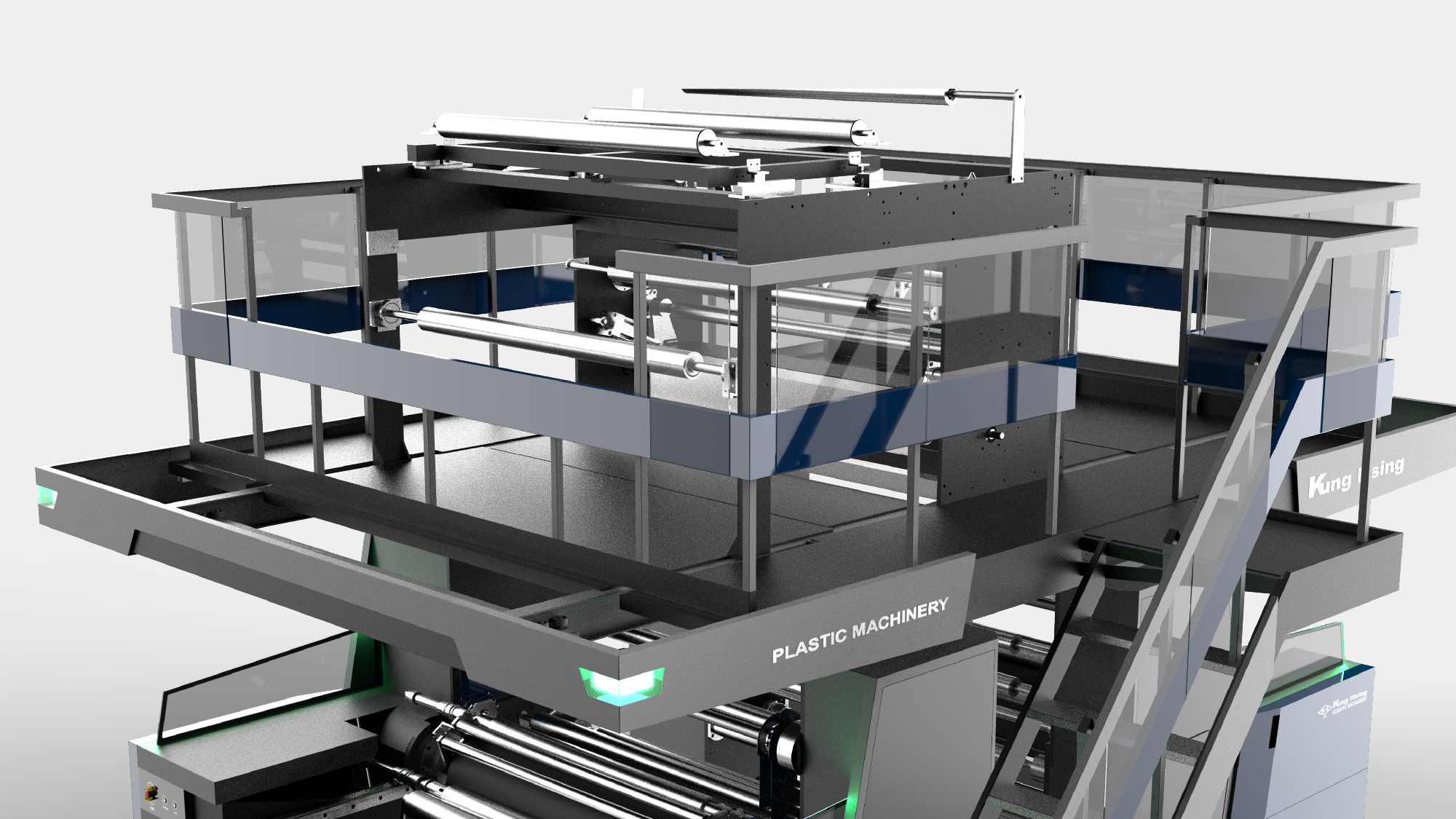

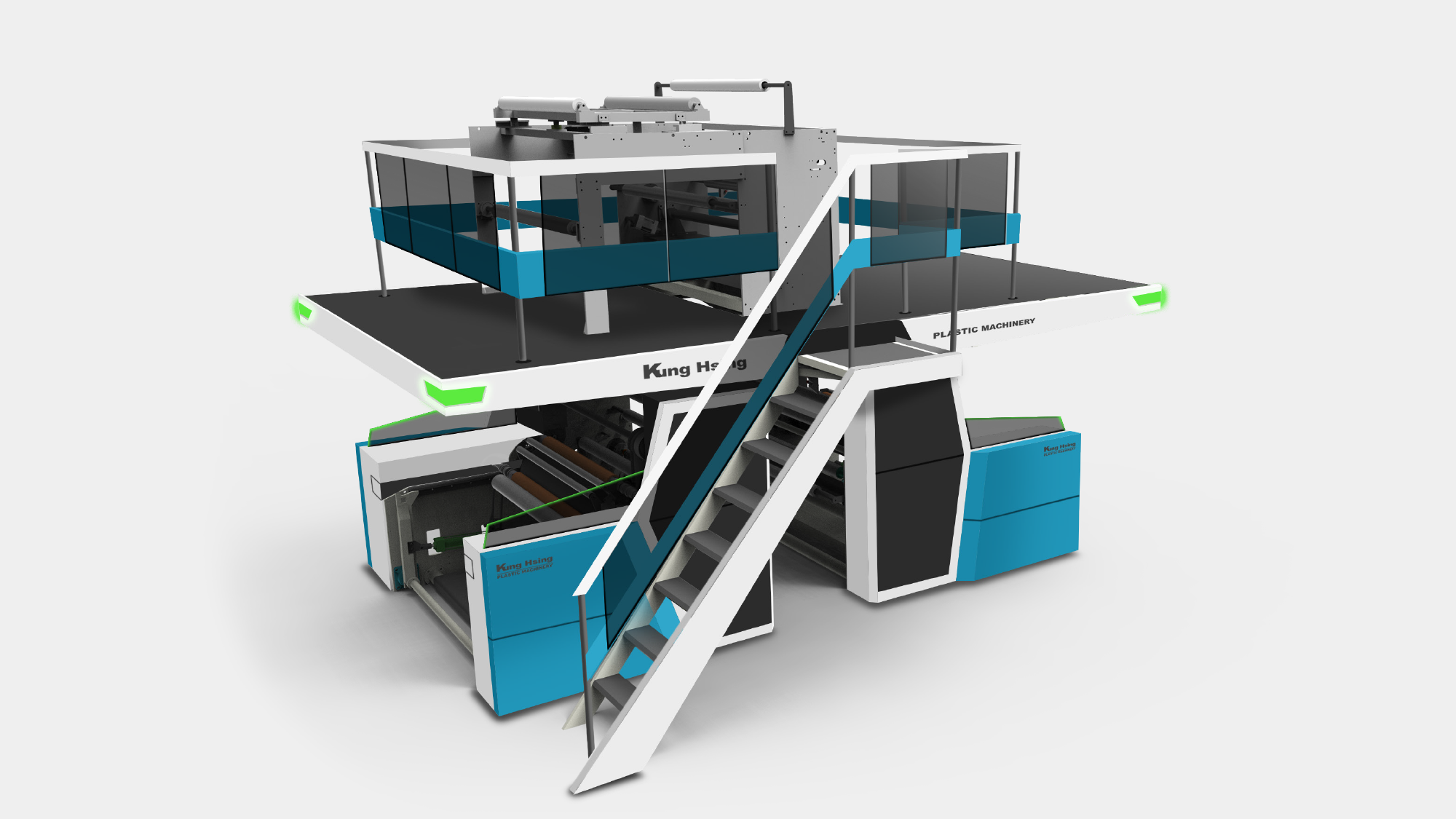

模組化品牌圍欄與防護工程

二樓圍欄裝配大量同規格的模組化壓克力，除了易於製作存放，更可隨時為不同購機客戶印刷專屬商標，提供極具彈性的客製化識別服務。



完成平整化地面設計，並在機器前後兩側加裝專屬地板鈑金護欄，徹底杜絕工具意外掉落的風險，提升二樓作業安全。





高低位雙層狀態燈

高位燈號：設置於二樓地板包圍鈑金角落，結合流線造型展現動態速度感。
低位燈號：設於透明壓克力護板邊緣，透過邊緣打燈效果呈現精密的高科技質感，確保操作者能全方位監控運轉狀態。





維修區域最佳化

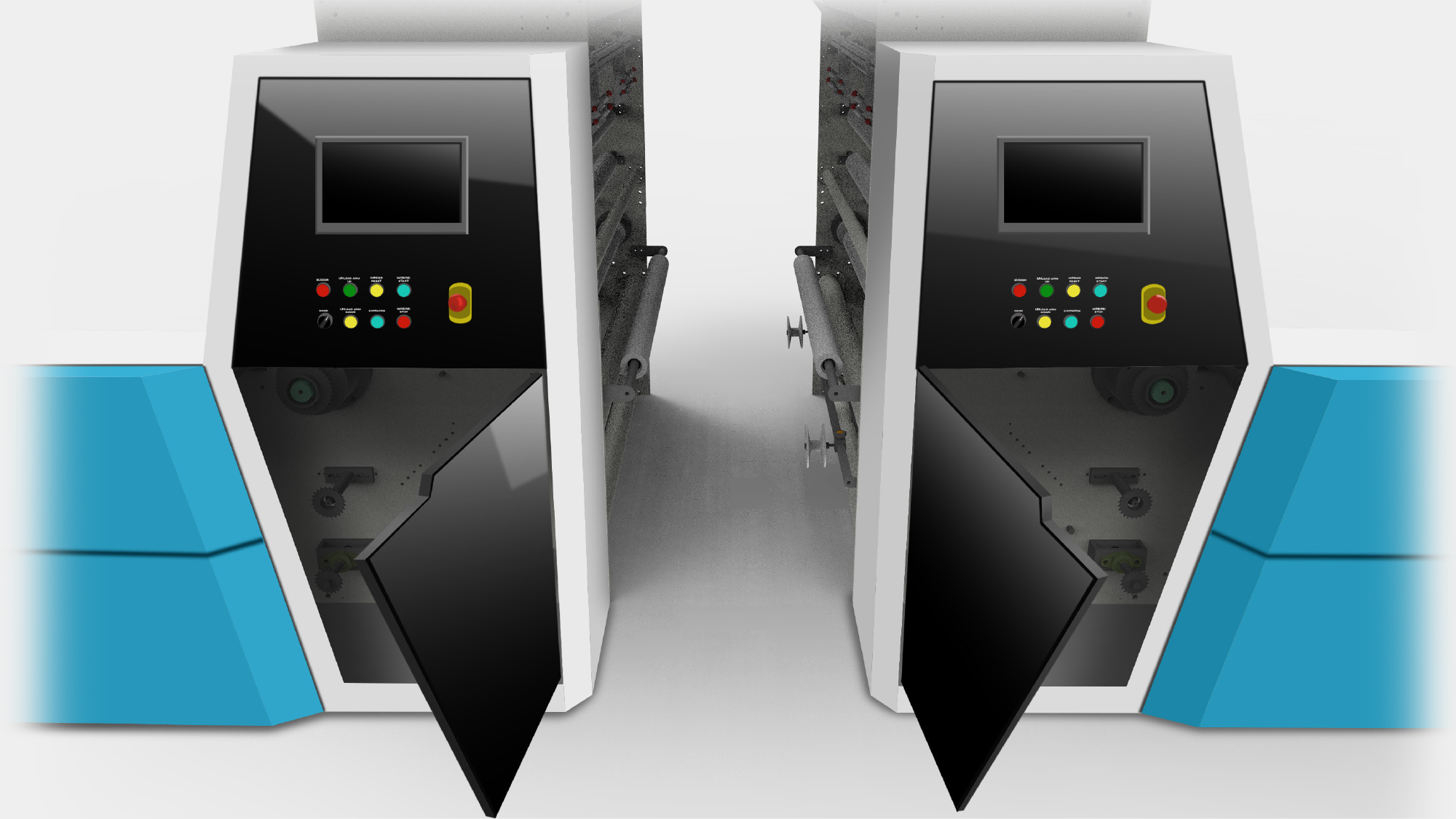

將原有的四片鈑金門扇減少至兩片，提升生產組裝效率。操作面板下方採「掀門」形式，外端門則採用「側滑」設計，在有限的廠務空間中提供最佳的維修動線並減少占地空間。

滑門與掀門之取手皆與鈑金一體成型製成，與機身造型線條完美對位，實現簡潔俐落且堅固耐用的工業美學。

---

【專案後記：定義台灣塑膠機械的全球標竿與安全美學】

形碩設計協助光興塑膠機械重塑 KS-ML-5 捲取機，將其「品質、性能、誠信」的品牌靈魂融入簡練的鈑金語彙，成功賦予並肩歐洲大廠的科技質感。本專案核心在於平衡成本效益與極致安全，針對二樓平台落差與工具掉落風險，落實符合 CE 規範的防護設計。透過模組化工程優化全球 130 國的物流與維修效率，並結合高度客製化的識別系統，協助光興在國際舞台展現專業、可靠且充滿活力的台灣研發實力。
