【設計背景：高端實驗驗證平台的產業升級】

本專案針對「電解水產氫氧驗證平台」專用之電極鍍膜設備進行整體開發。針對台灣及歐洲市場，打造具備高度競爭力的中高階機種。

形碩以工業設計與板金工程整合為核心，解決 PVD 設備體積龐大、維護空間受限及外銷物流成本等實務問題，協助設備商打造兼具功能性、工程合理性與市場競爭力的鍍膜設備解決方案。

---

【設計開發：風格與機能需求的造型草圖提案】

在進入草圖設計前，形碩透過自主研發的造型風格測驗，精確定義客戶的風格偏好。

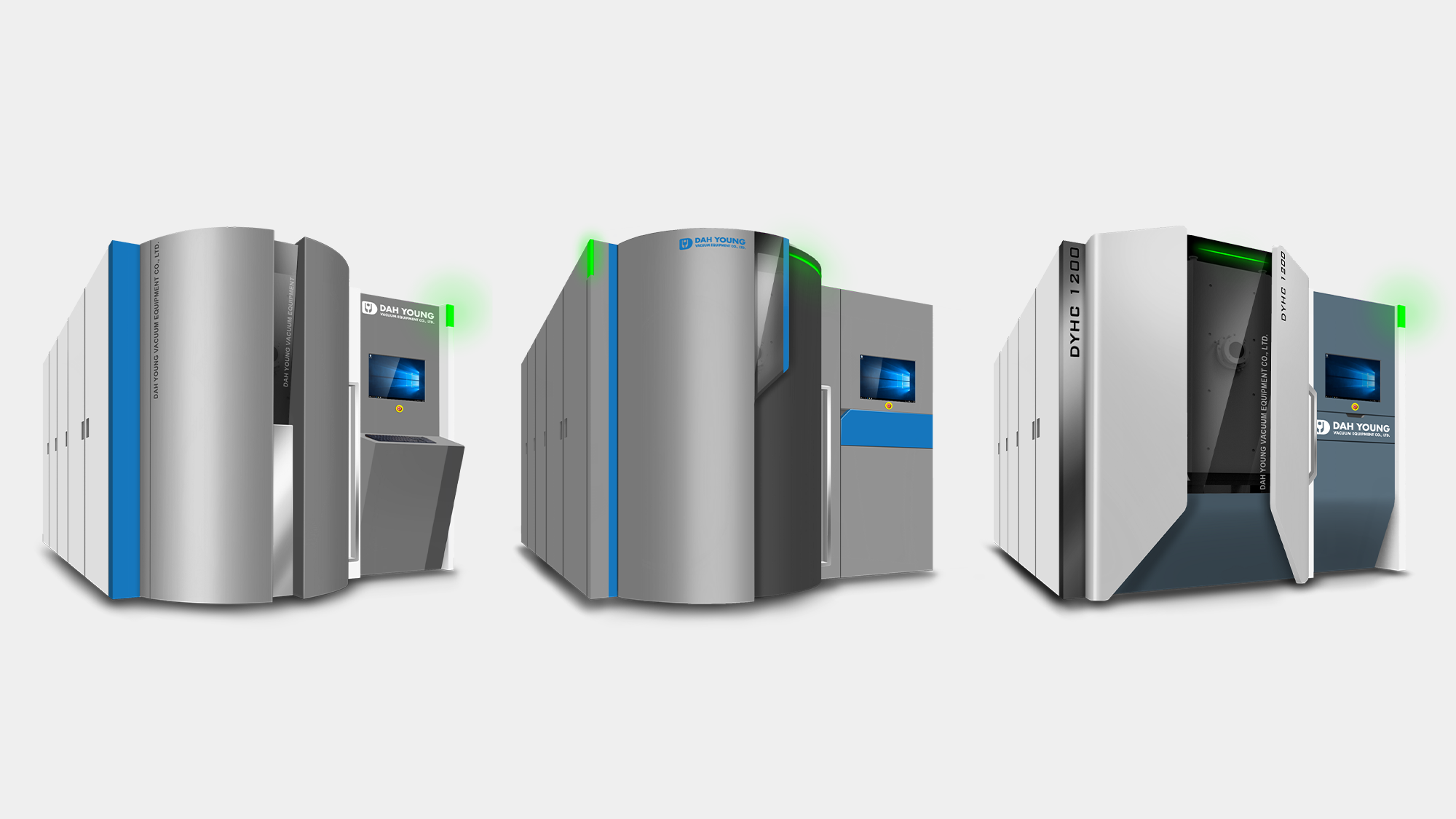

我們將測驗的結果與設備機能、板金結構與維修需求結合，並針對「維修動線、操作安全性、企業視覺語彙」提出三款不同的設計方向，確保設計方案在滿足 110° 廣角開門與 90° 靶材更換需求的同時，能精準對位客戶的企業形象。

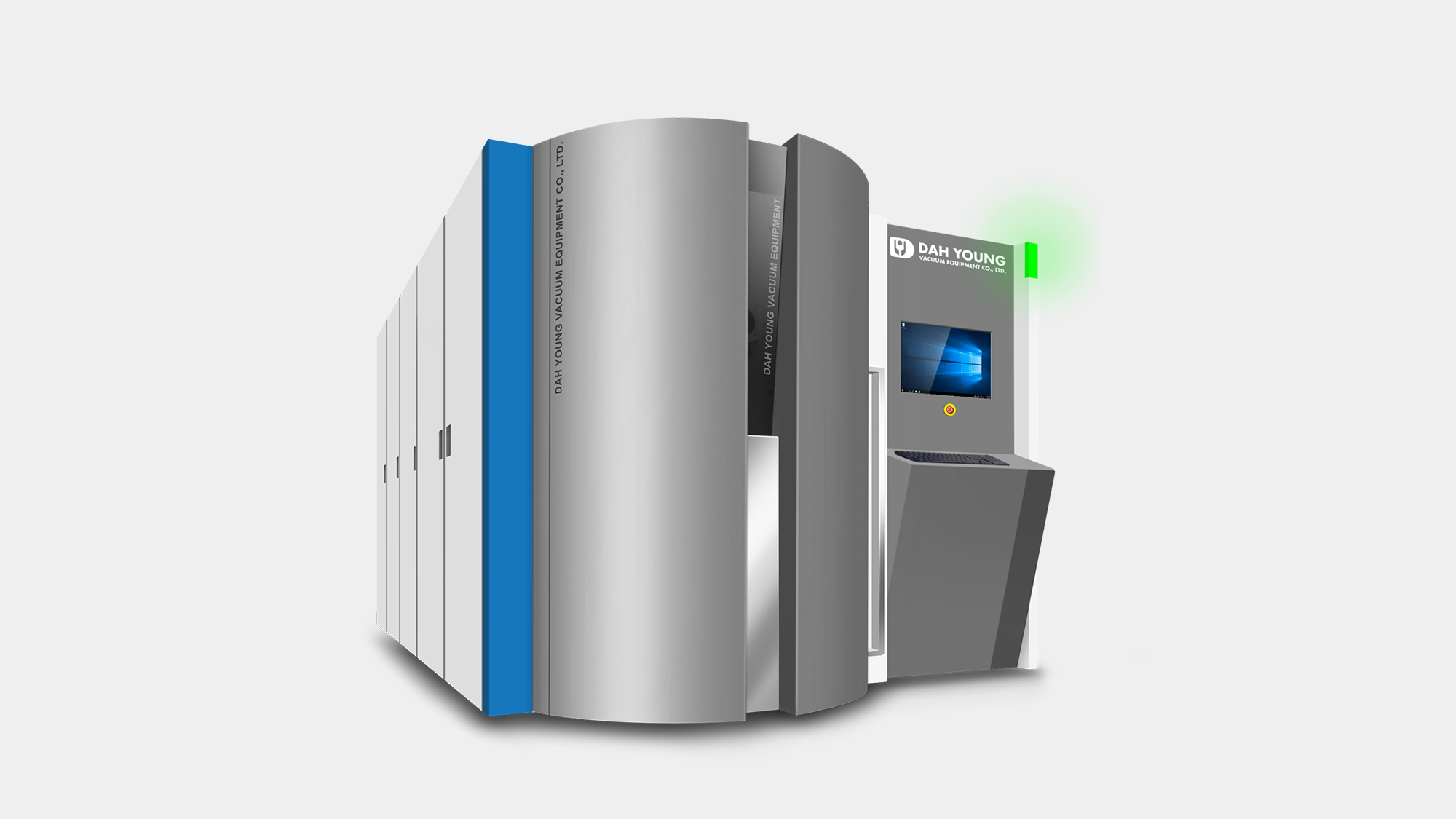

提案 A：穩重形象與固定式結構

此提案對應風格測驗中偏好「簡單、圓潤」的取向，以厚實的量體感呈現，利用俐落的圓柱體包覆腔門並延伸至地面，猶如石柱般穩重。視窗飾板採向下傾斜設計，能有效防止室內燈光反射干涉視線。

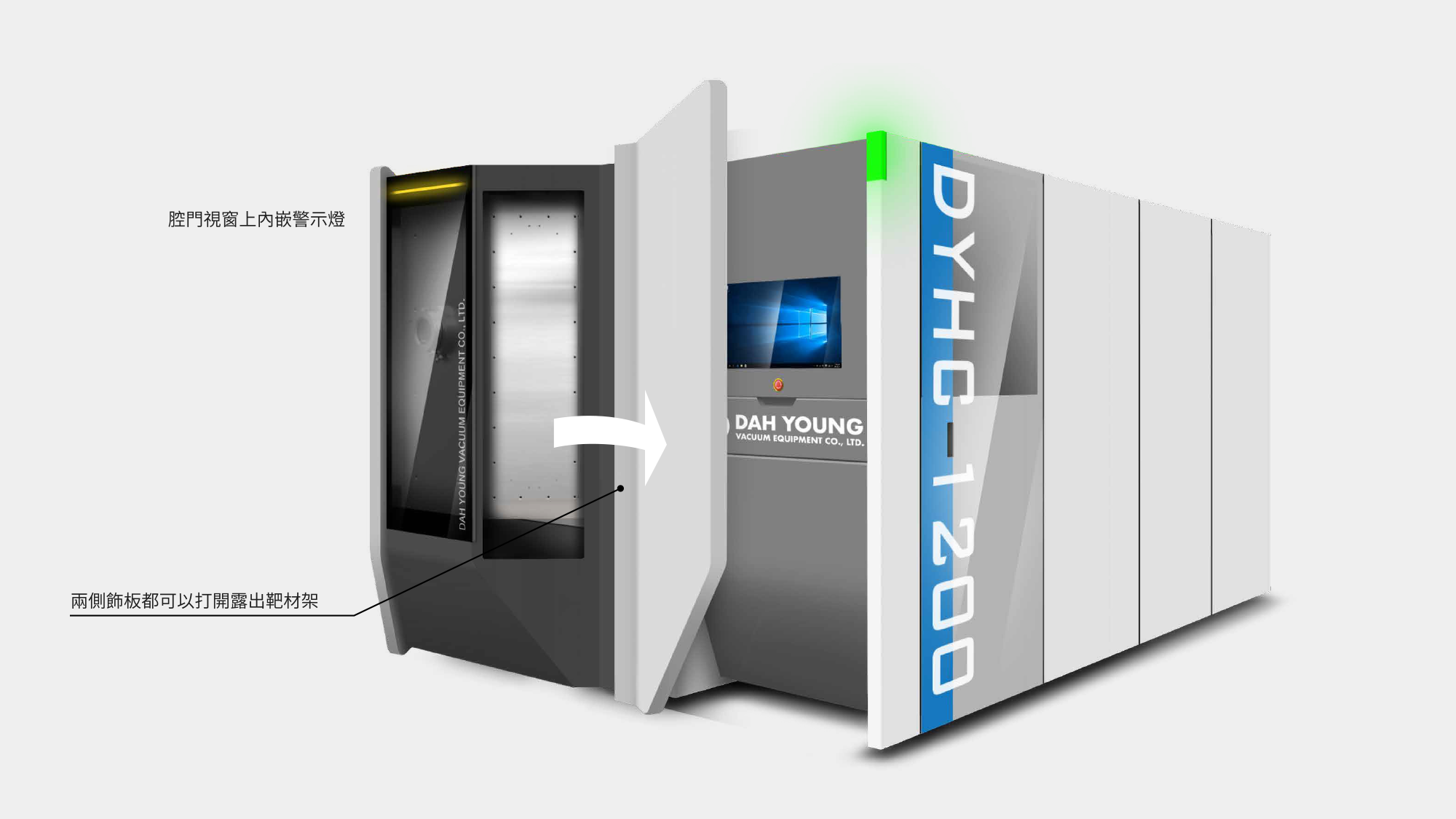

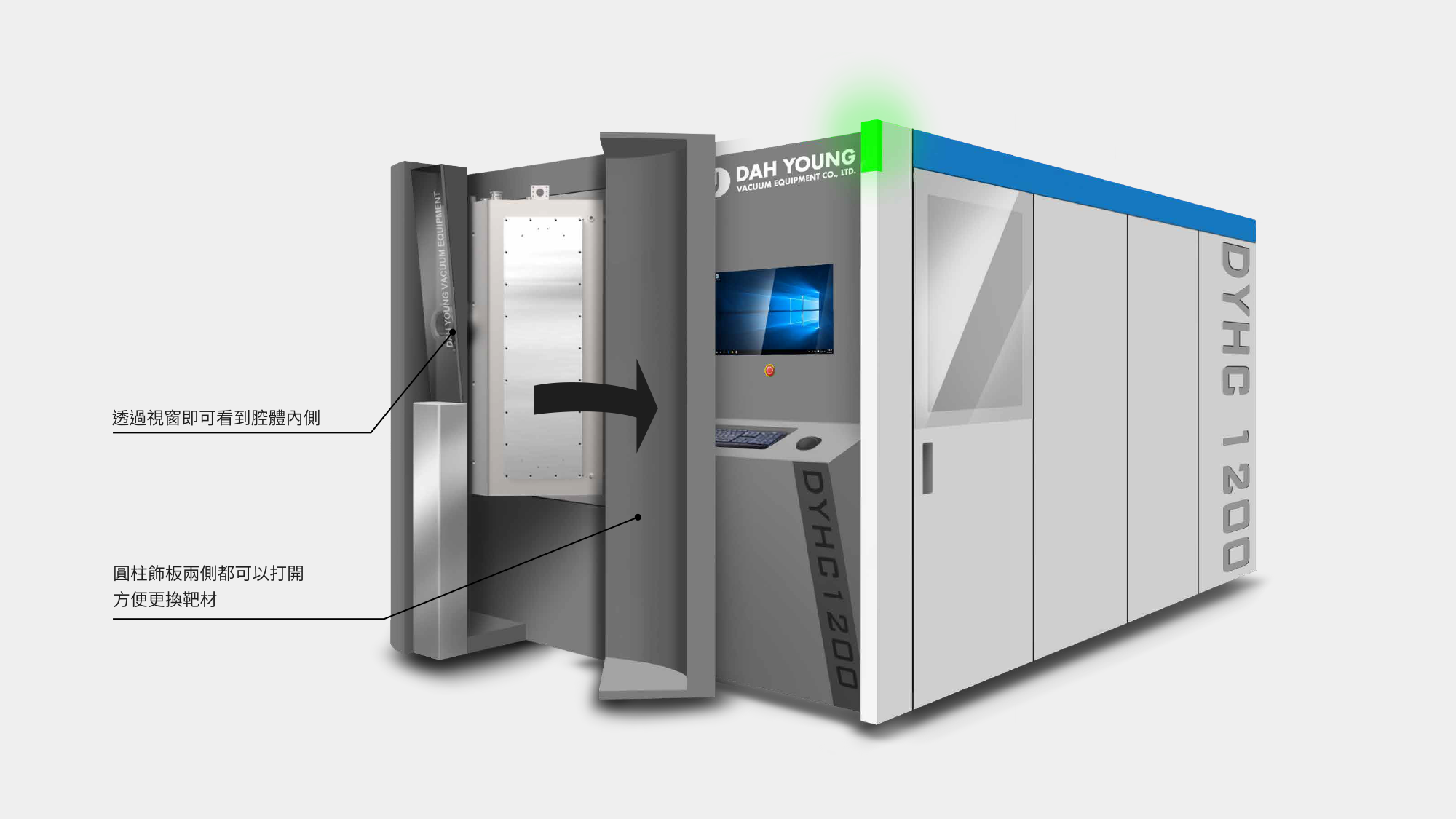

靶材替換：圓柱飾板採雙側開啟設計，確保靶材更換時具備充足的操作空間 。

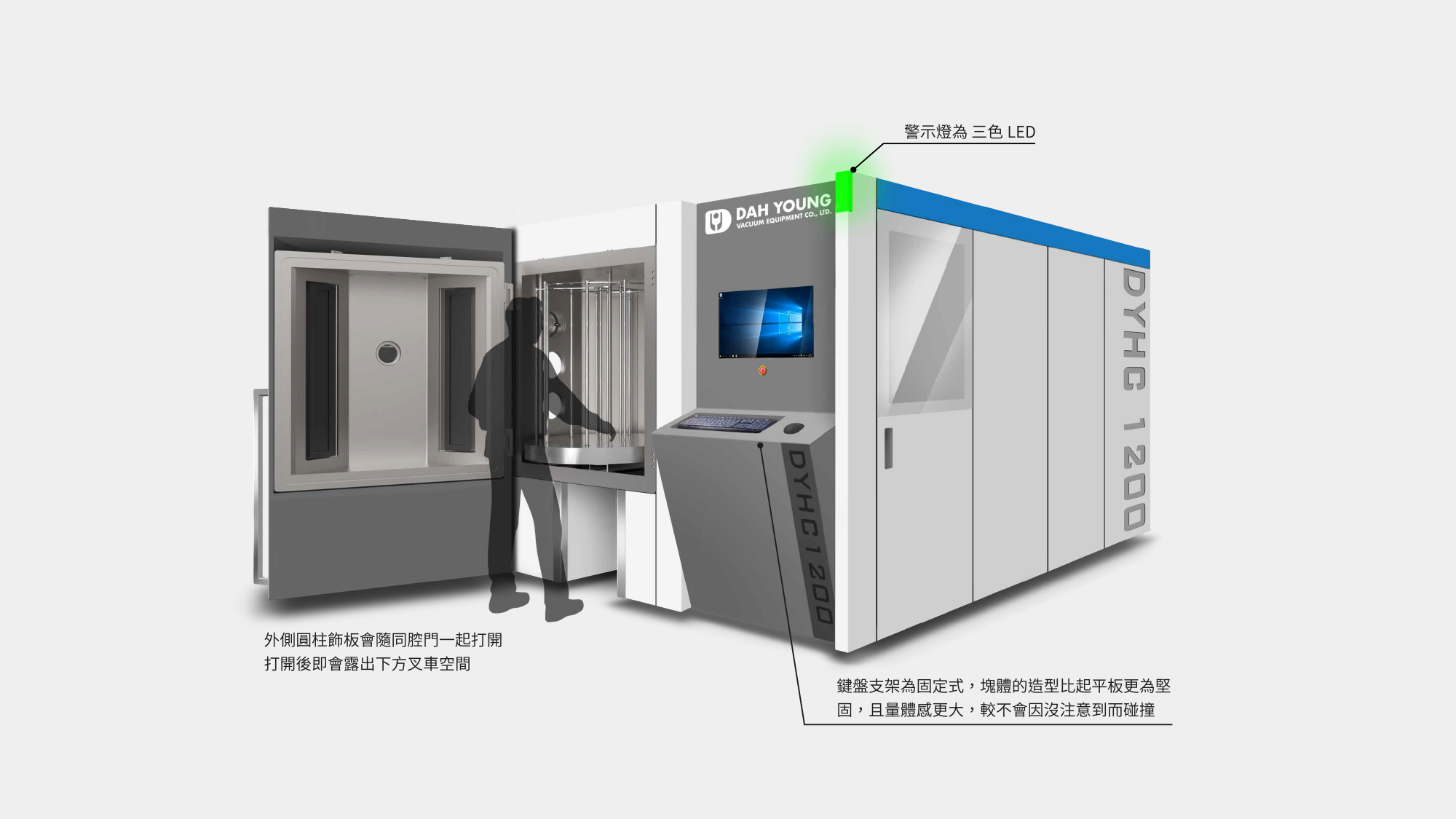

操作介面：配置固定式塊體鍵盤支架，其堅固的造型能防止人員誤撞，並與整合式警示燈共同構成設備主要操作區域 。

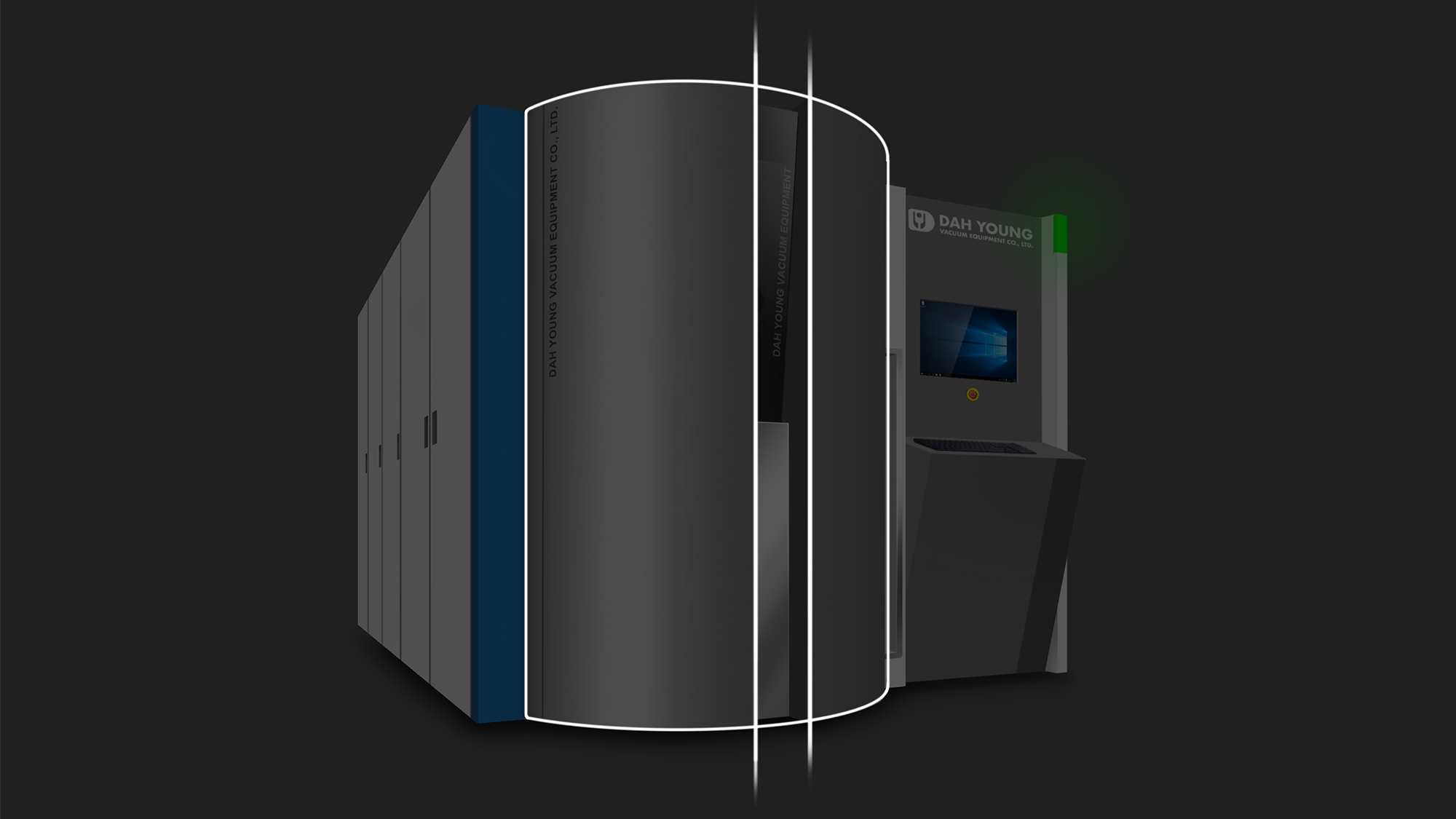

線條風格：視覺中心以厚實的垂直線條為主導，外部圓柱飾板設計為對稱結構，大面積的板金曲面展現如同建築石柱般的承載感與耐用度。

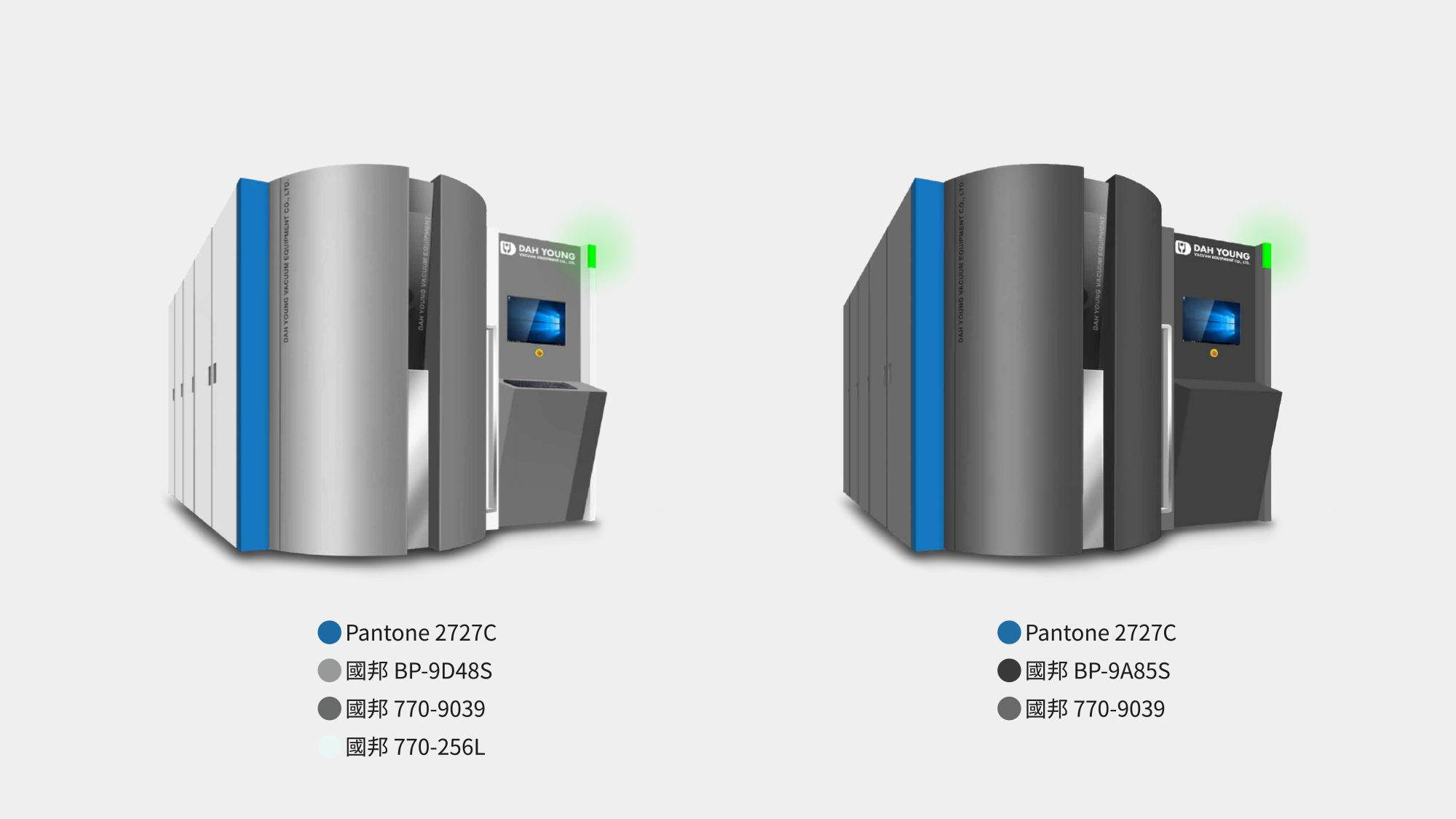

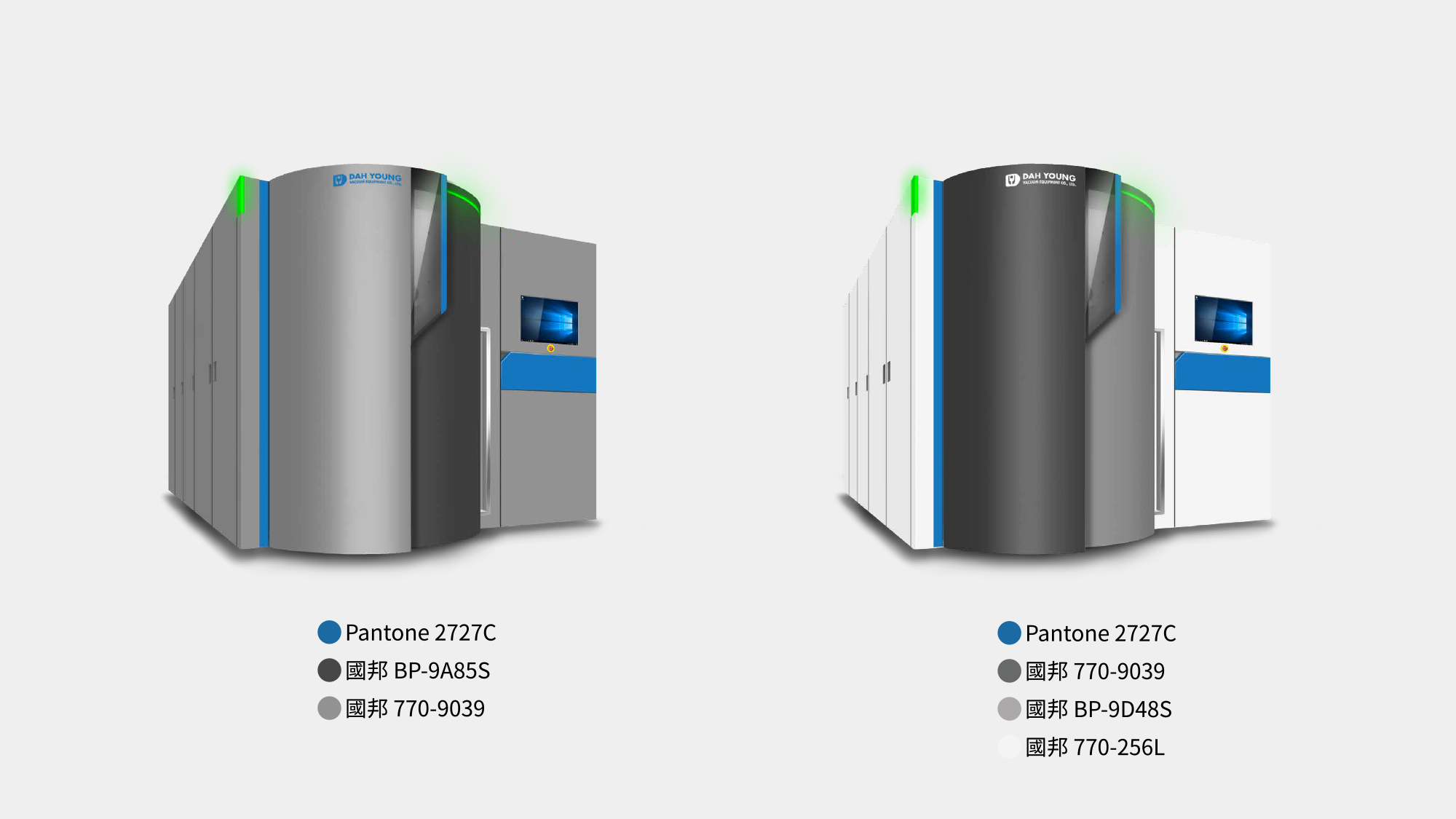

色彩計畫：以企業深藍作為亮點，整體透過低明度的灰色系強化設備的穩重形象。

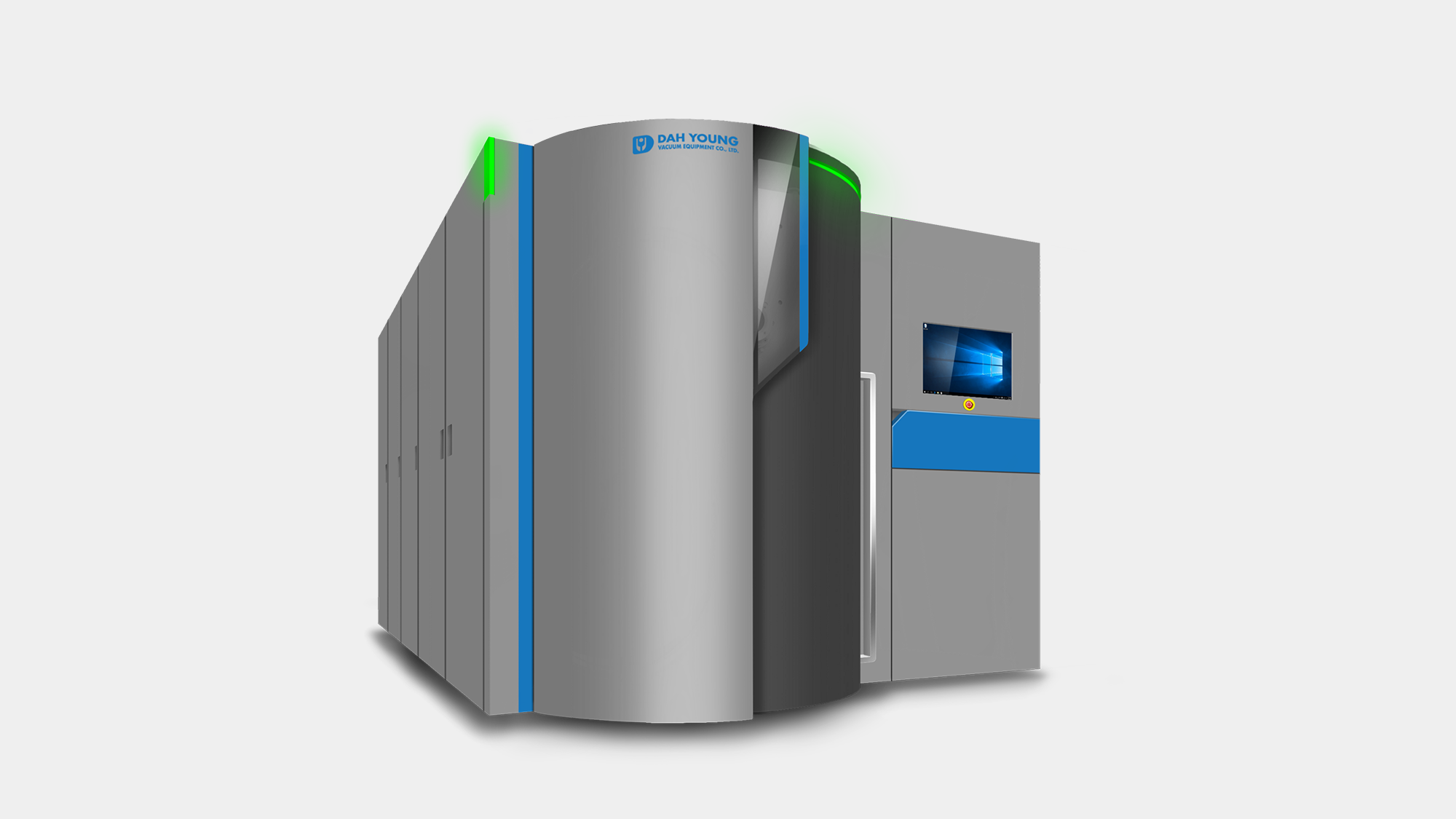

提案 B：圓弧軌道與極致空間

此提案偏好「獨具細節與巧思的機構」取向，強調板金工程的靈活性。兩扇腔門採對比配色，提高整體層次感，打造機能與美學相輔相成的獨特設計。

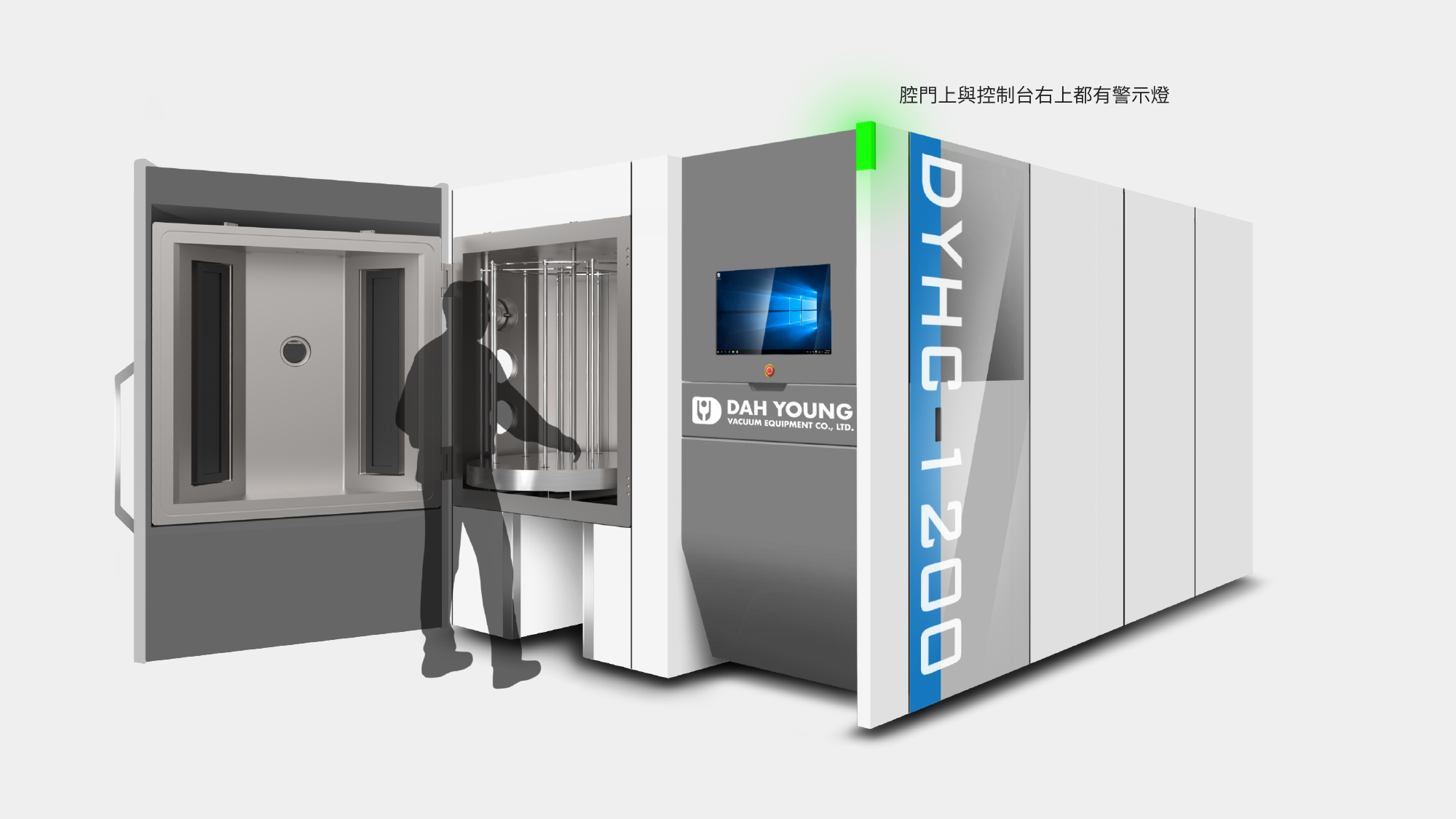

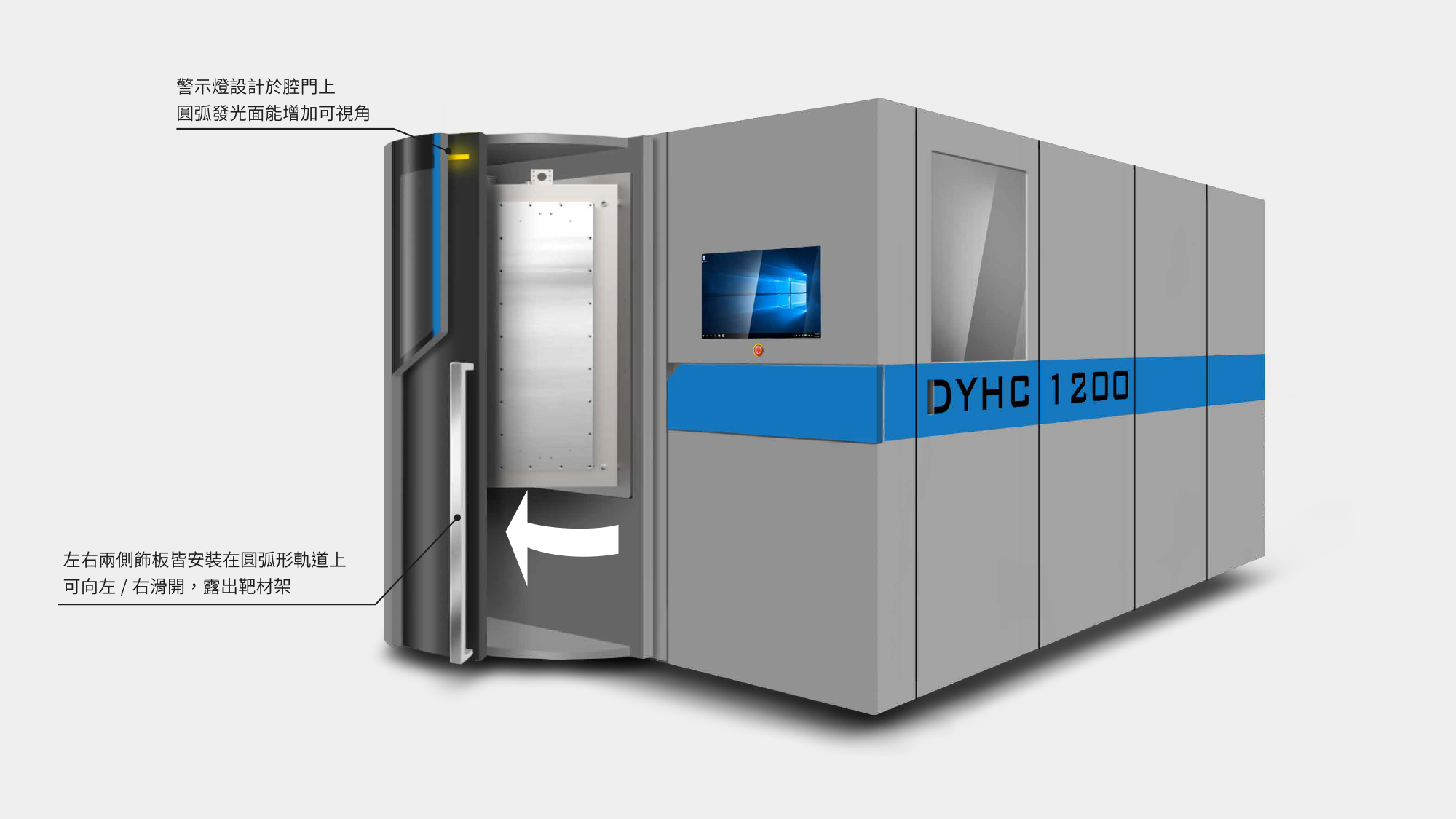

滑門機構：圓弧腔門可向兩側滑開直接露出內部靶材架，提供靶材更換時需放倒90度的空間。並將警示燈整合於腔門視窗外緣，圓弧發光面設計大幅提升可視角度。



收折結構：搭載摺疊式鍵盤支架，不使用時可完全收起以節省走道空間 。



細節巧思：側門取手孔隱藏於品牌字母「D」的筆劃中，將機能性隱藏於美學設計內 。

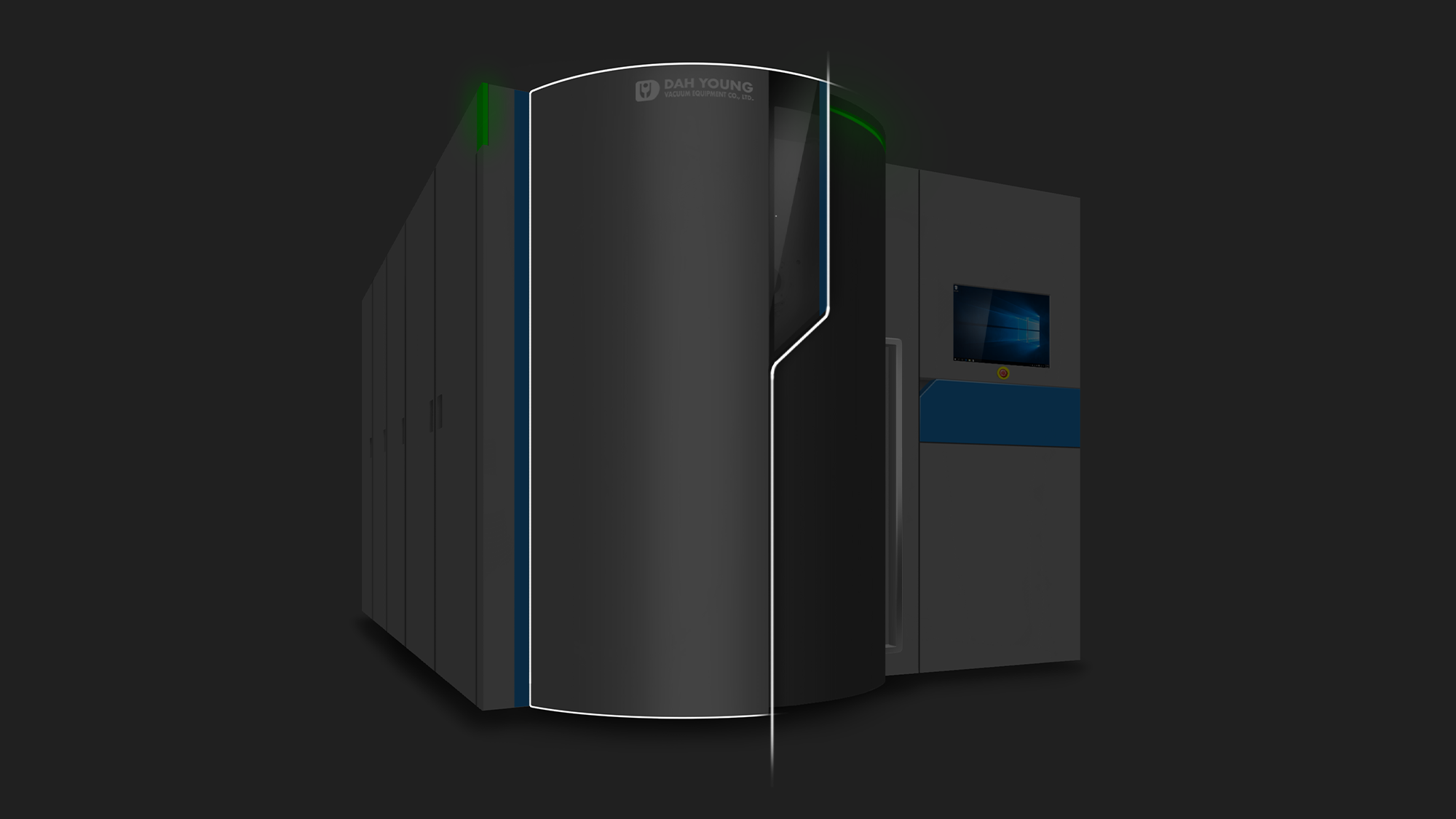

線條風格：以「流動曲線」為設計語彙，利用圓弧形軌道的線條感引導視線。板金分割線採非對稱設計，減少生硬的直角轉折，呈現現代工業的流線美感。



色彩計畫：採高對比配色策略。將腔門左右兩半分別設定為深淺不同的灰調，以強調其可滑開的機構，並利用企業藍進行小面積的點綴，產生鮮明的視覺層次。

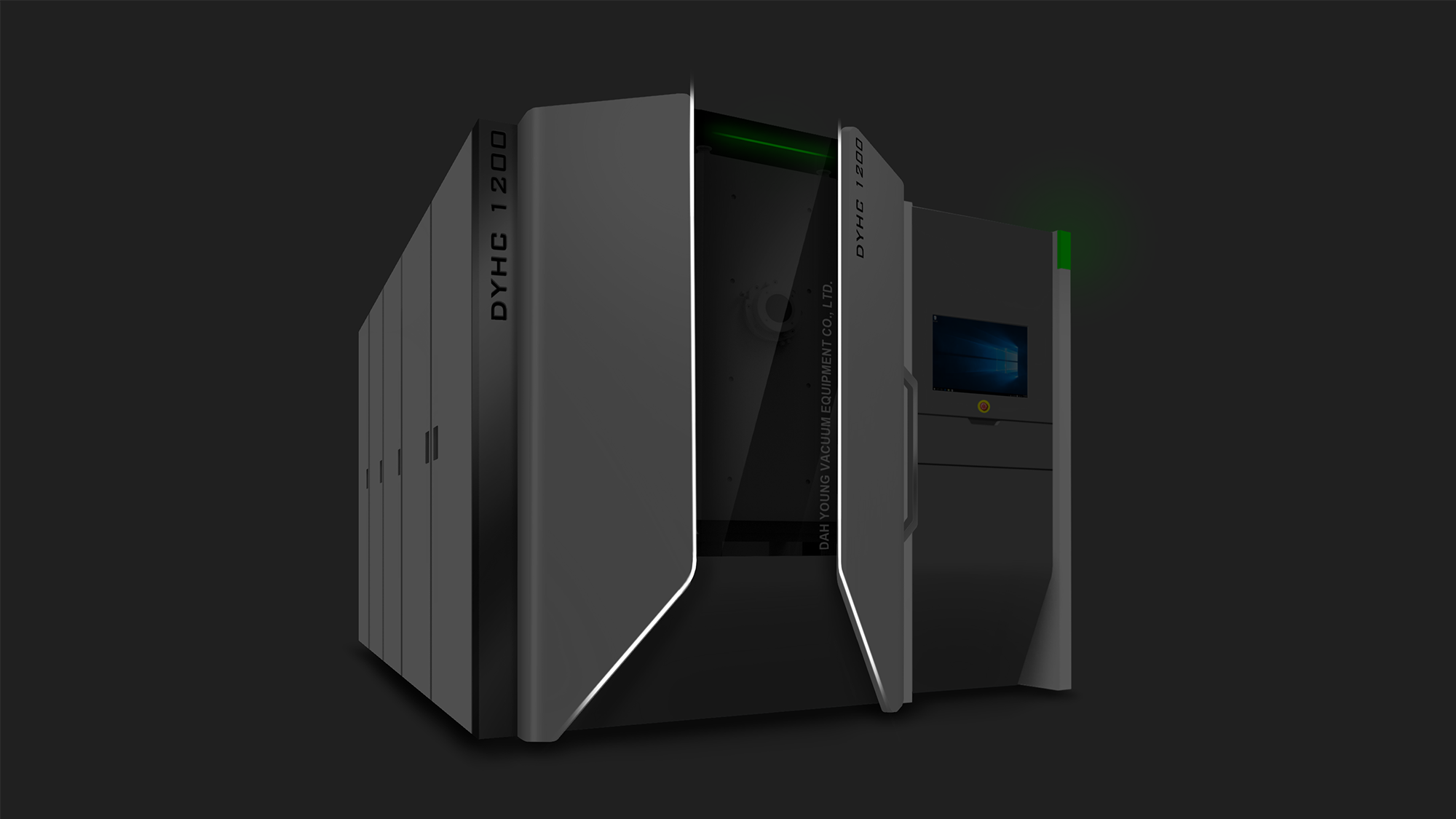

提案 C：科技氛圍與層次美學

此提案追求「高科技、技術領先」的視覺風格，整體造型利用板金件的重疊與斷面，交織出豐富的立體層次。俐落的外觀與整合式 LED 燈帶，傳遞操作領域尖端設備的專業氛圍。





造型風格：以俐落的大斜面作為視覺主軸，同時作為靶材更換時的掀門。在操作區域下方，透過斜向內收的板金結構，為作業人員創造寬裕的腳部置放空間。

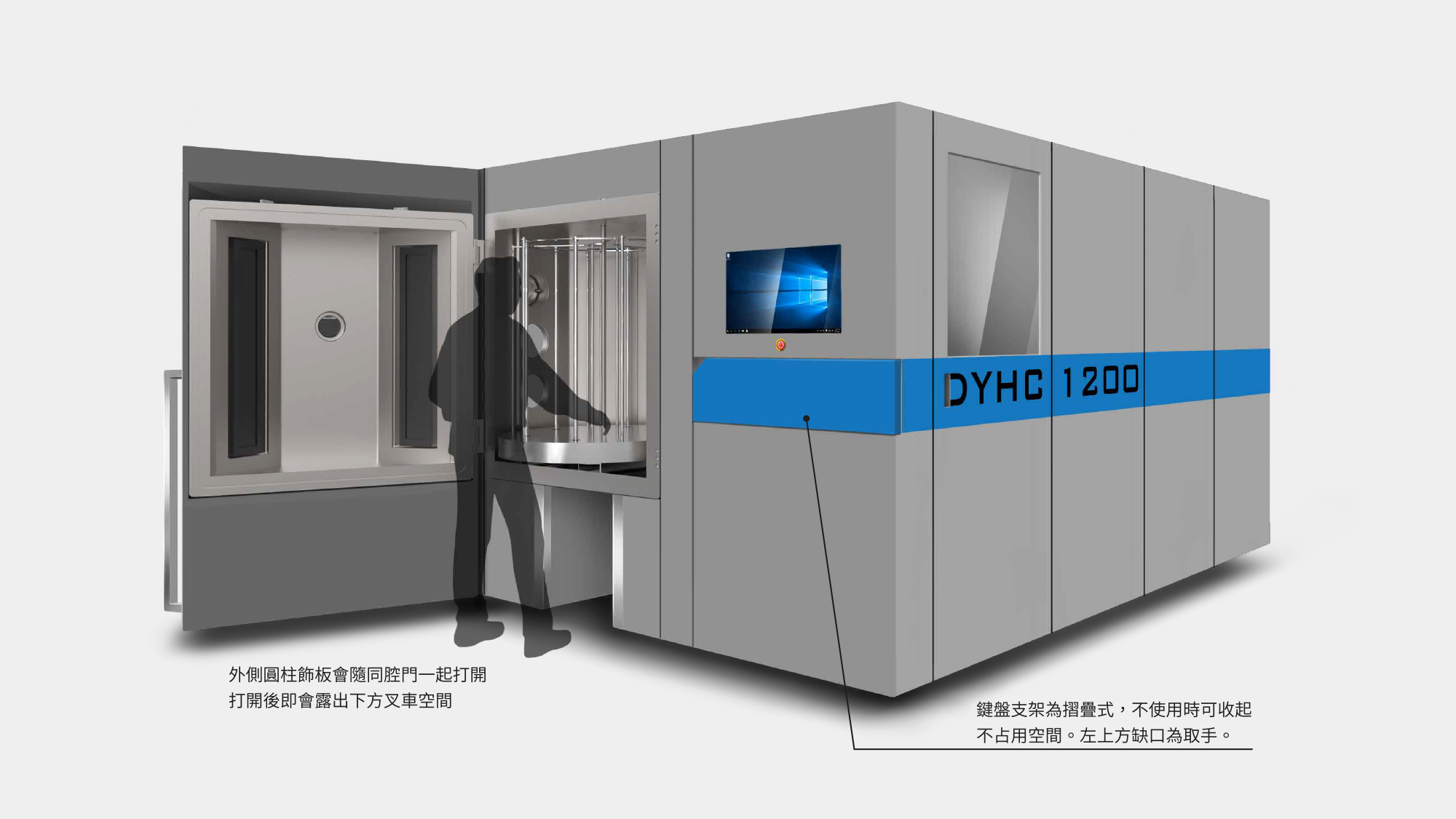

上料適應性：外側幾何飾板隨同腔門開啟後，即露出下方預留的叉車孔位，滿足重型工件的高效進料需求。



收折結構：搭載摺疊式鍵盤支架，不使用時可完全收起以節省走道空間 。



線條風格：整體造型利用板金件的重疊與斷面，交織出豐富的立體層次。

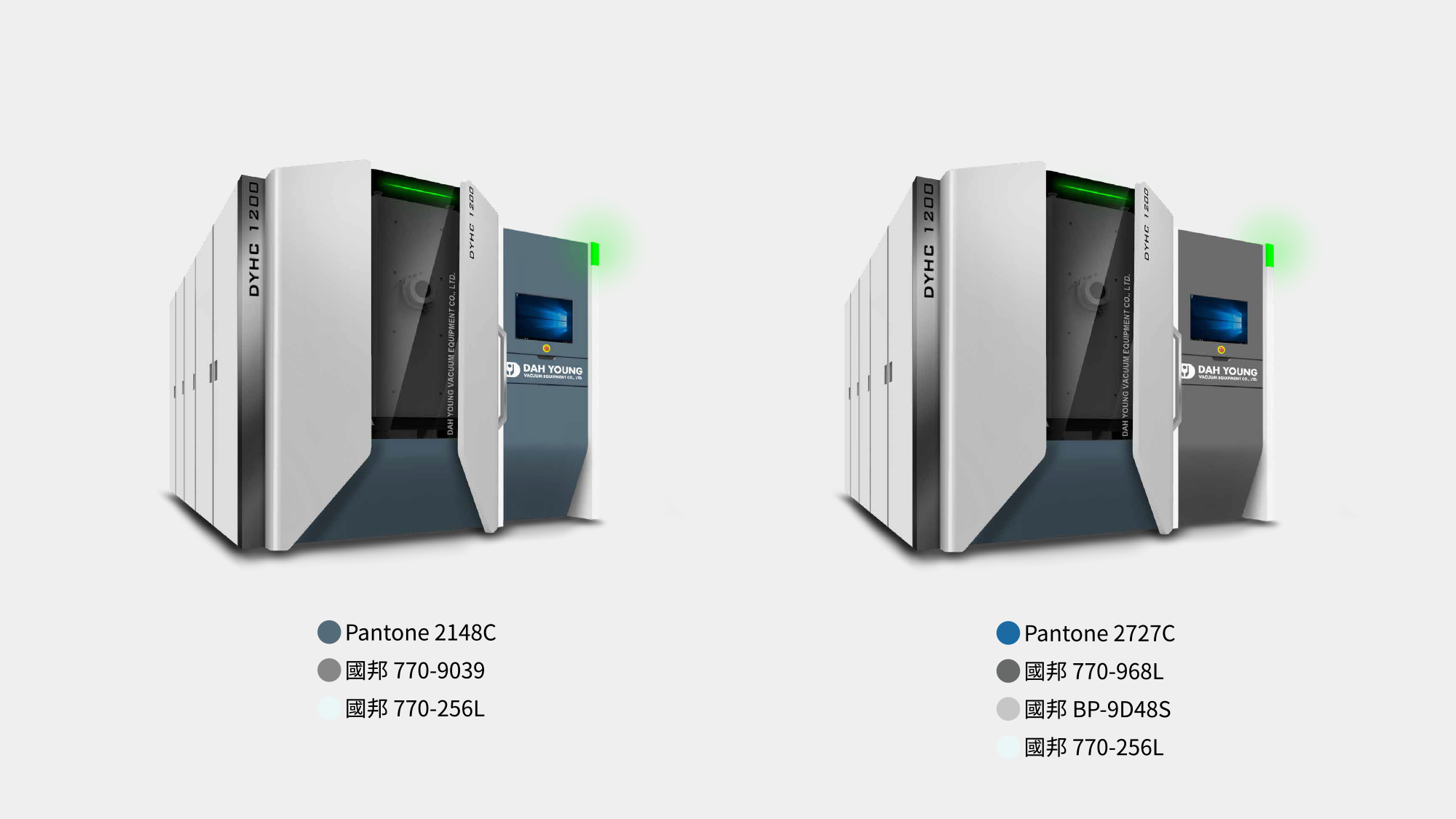

色彩計畫：以高質感灰綠為主色，局部搭配淺色板金件產生對比。利用光影變化定義設備邊界，大幅降低視覺雜訊，搭配線條狀警示燈，傳遞高端實驗室設備的精密質感。

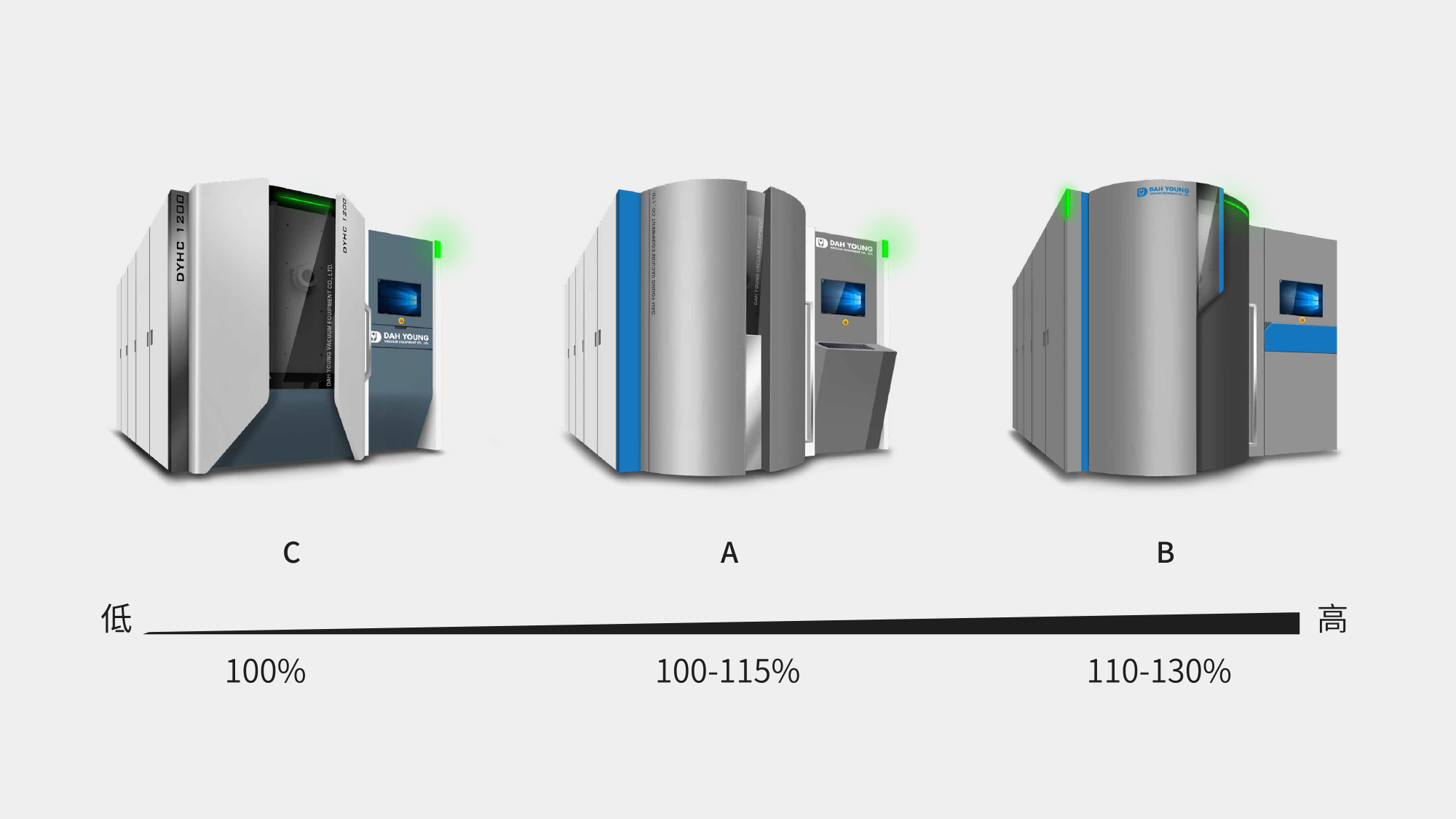

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【設計價值：從概念到製造的精準轉化】

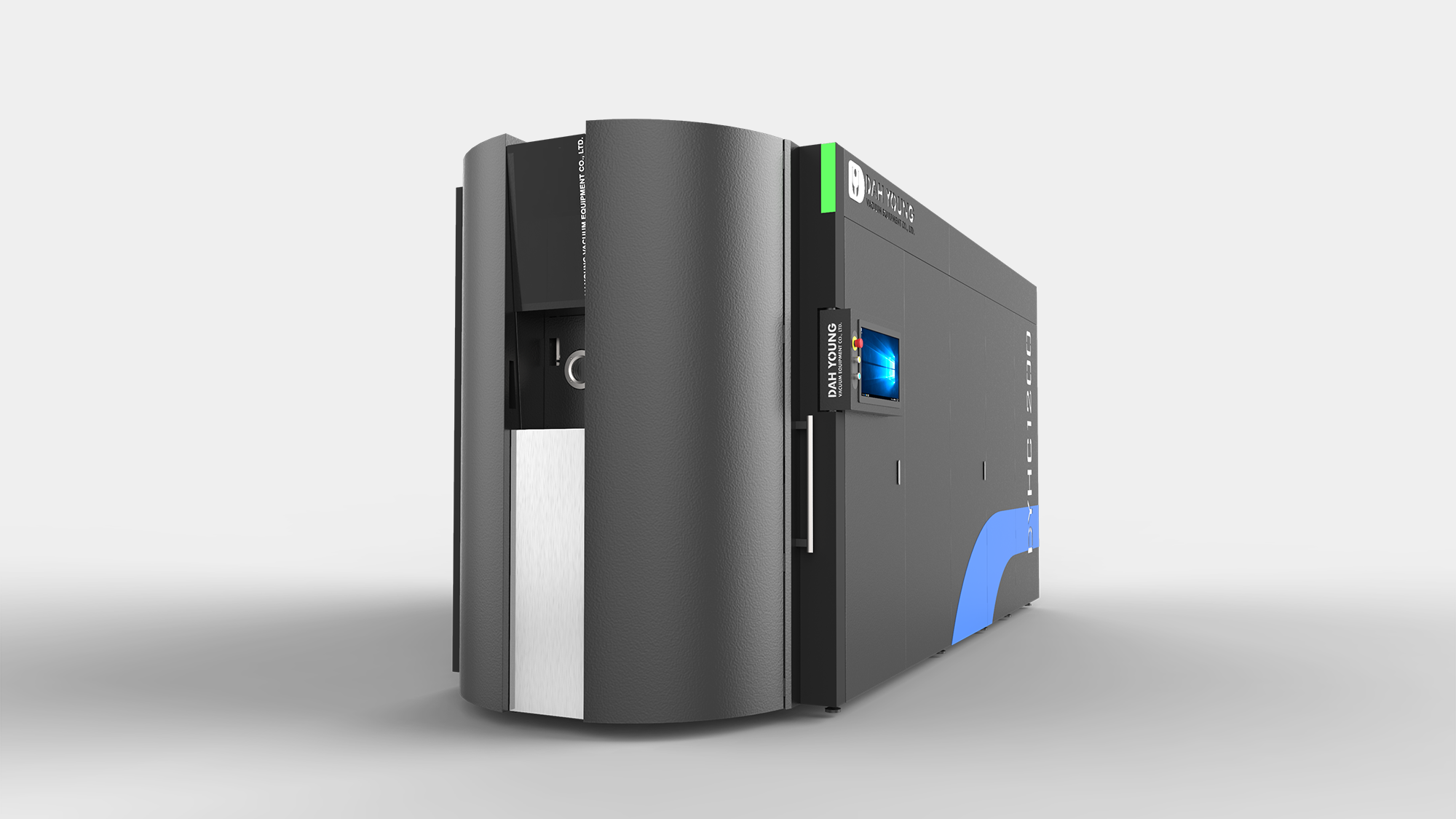

3D 階段的細部修正，體現了形碩對工業實務的深刻理解。我們透過 3D 模擬解決了電控箱一致性、腔門開啟安全鎖固、以及幫浦維修空間預留等核心工程問題，將「電極鍍膜設備」轉化為符合國際高端標準的工業產品。



腔門機構：高強度廣角開啟系統

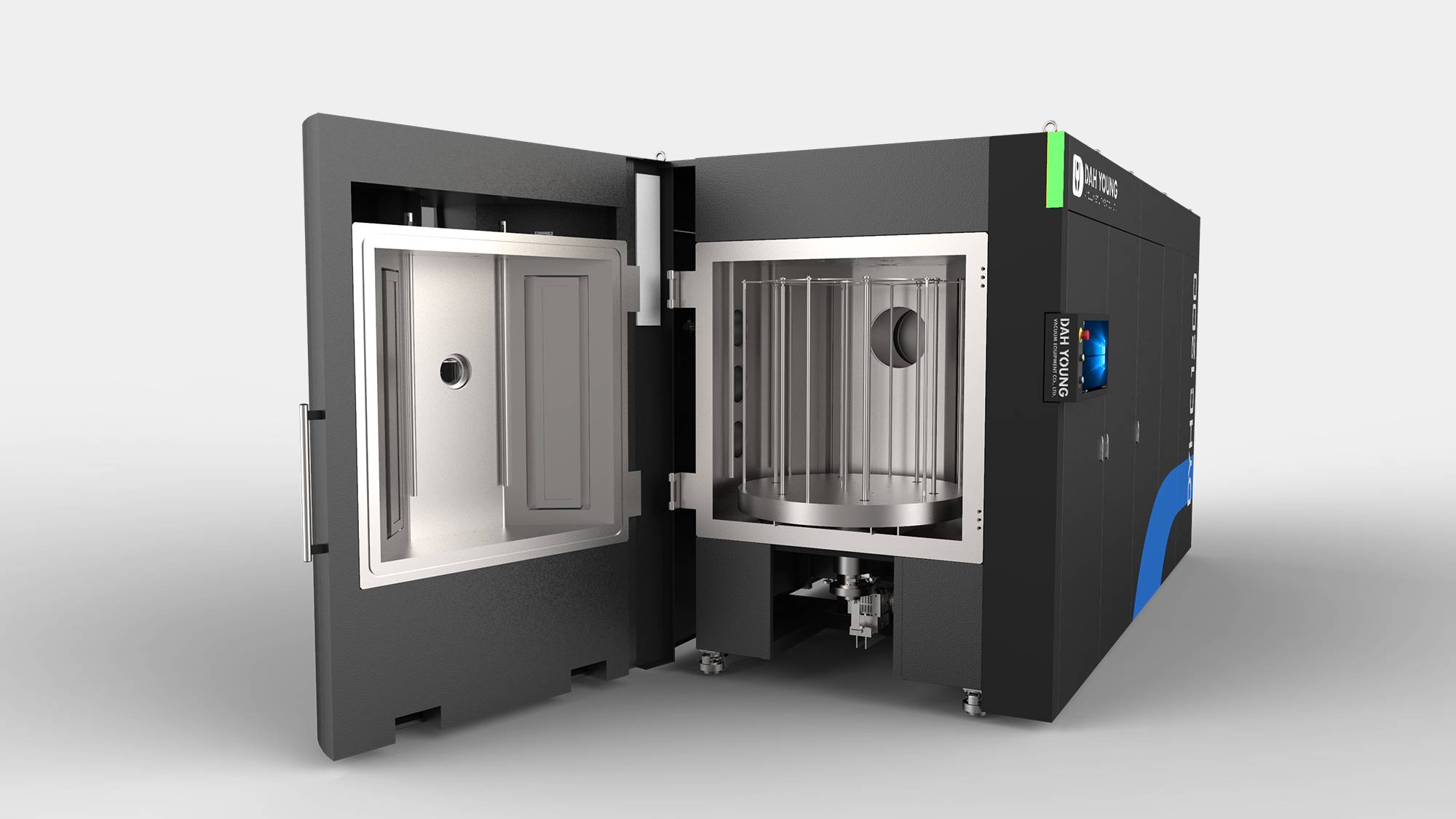

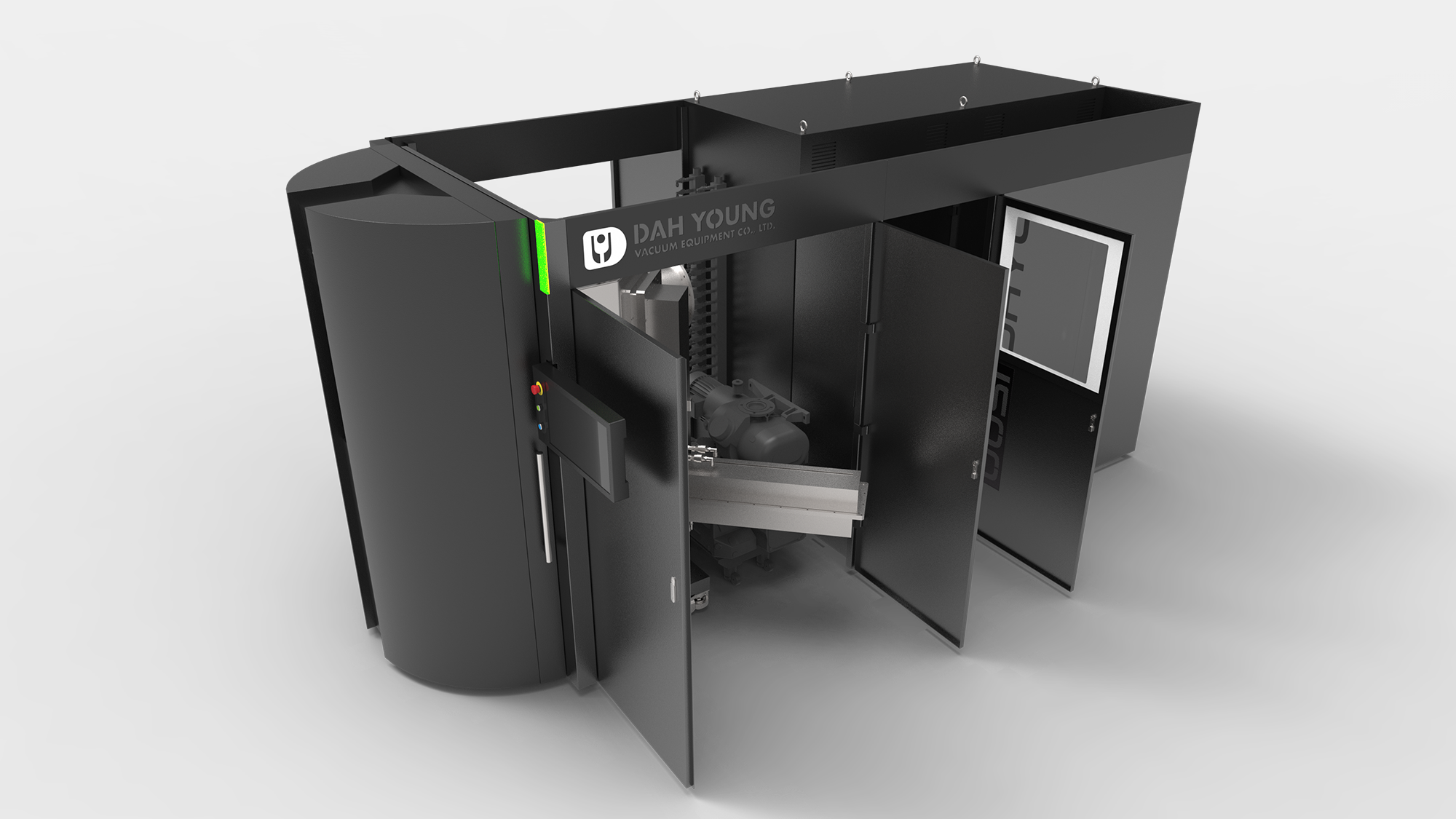

110° 廣角與定位支撐：3D 模擬精確計算轉軸力臂，確保腔門開啟角度達 110° 且不干涉兩側飾板。針對重型腔門設計專屬定位機構，確保開啟後穩固不回彈，保障操作者安全。



維修區域：優化動線與空間配置

靶材放倒驗證：精確模擬靶材放倒後的空間佔位，確保維修門開啟後，內部靶材架能翻轉 90° 進行更換。



模組化維修空間：針對幫浦與管路區域，3D 階段優化了板金拆卸邏輯。預留足夠的作業半徑，確保工程師在進行檢修或管路維護時，擁有最佳的作業視角與工具施展空間。

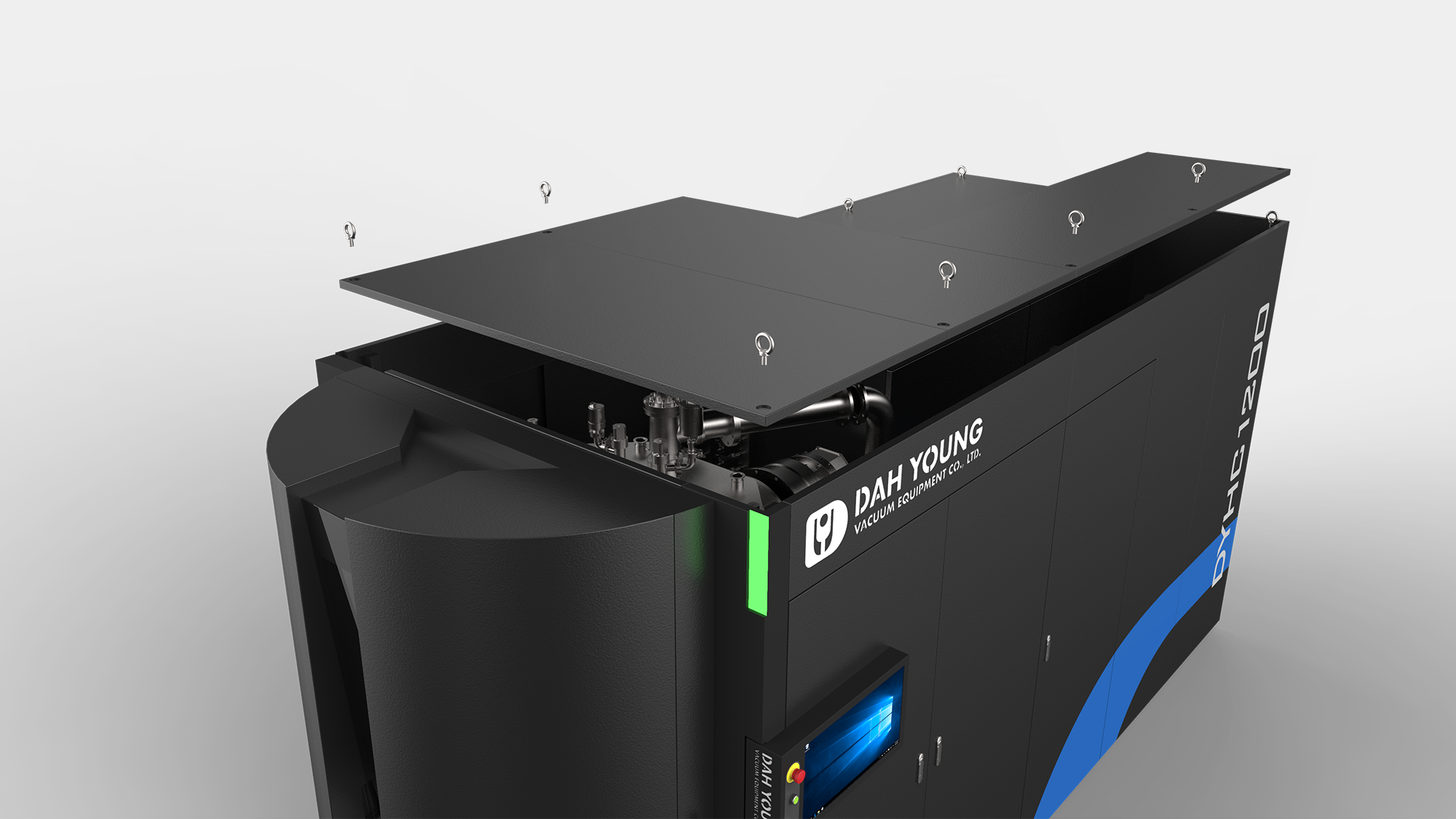

吊掛安全性：於主架構內規劃專屬吊掛點，支援整機吊掛作業，解決重型設備在廠區移動與外銷入櫃時的裝卸難度。



人機介面升級：全觸控收折系統

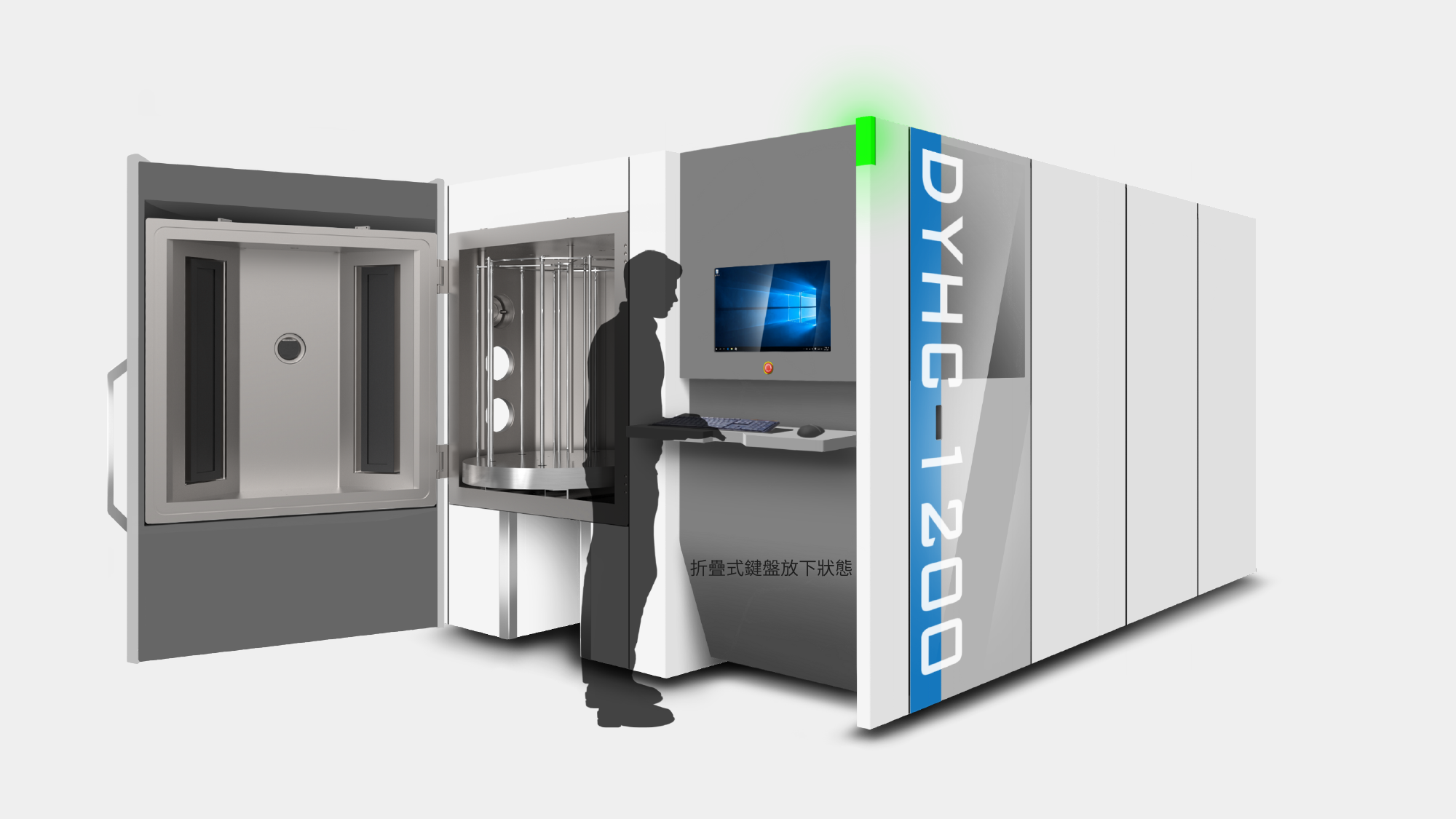

可折疊觸控螢幕：採全觸控操作介面，配合可折疊支架。操作者可依視角需求自由調整螢幕位置，不使用時可完全貼合機身，優化現場走道空間。

---

【專案後記：延續設計價值，打造產業升級】

本案作為雙方首度合作的里程碑，成功克服了複雜機構與板金製程間的技術挑戰。此次開發所確立的造型邏輯與機構配置，將成為日後系列機種開發的標竿。我們期待與大永真空再次攜手，延伸此設計語彙至更多元的機種，致力於建構完善的家族系列與企業視覺的一致性。
