【設計核心目標：極致穩定的模組化鋸切工藝】

日意機械 NC24L 以「精度穩定」與「加工面精細」聞名。本次設計的核心挑戰在於如何落實企業高度客製化的特性，同時在「有防護罩」與「無防護罩」兩種版本間實現高度零件共用性。形碩設計透過「方正穩重」的下半部幾何設計，賦予機台強大的穩定感知，並利用視覺引導解決頻繁的維修與操作需求。這不僅是一次外觀的翻新，更是對「加工效率」與「品牌彈性」的深度結構優化。

---

【視覺語彙演繹：模組化架構下的精準切削與律動識別】

針對日意機械 NC24L 高精度自動鋸切機，形碩設計聚焦於「高精度、高效率」的加工特質，並深入考量日意在「客製化彈性」上的核心競爭優勢。本階段的三款提案，分別從「視覺延伸性」、「模組化整合」與「極速意象」出發，解決了機身加長後的視覺連貫性、手把防碰撞安全以及色彩引導下的操作效率。

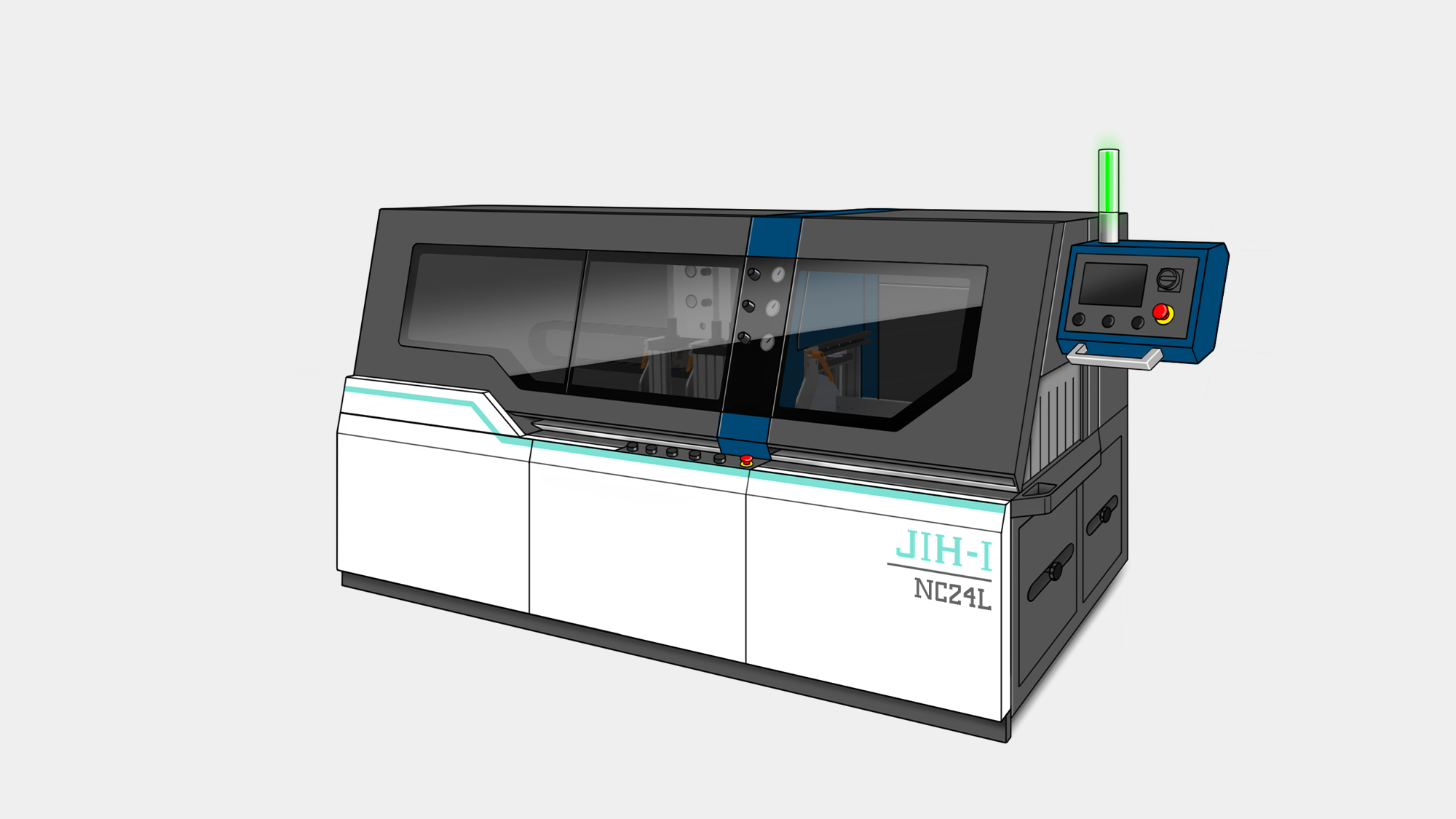

提案 A：俐落橫向語彙——無限延伸的加工效率

運用黑白交錯的俐落線條營造動態速度感，直接傳達 NC 系列的高效率鋸料能力。視覺特徵採橫向延伸設計，其關鍵在於確保機身在因應客製化需求而「加長」時，依然能維持原始設計的比例與美感而不顯斷層。



連續性視窗錯覺：在兩扇上掀門板間巧妙置入透明壓克力飾板，創造出「一整面寬幅窗戶」的視覺效果，提升設備大氣感。

動態線條導引：橫向排列的幾何分割，將機台由靜止轉化為向兩側延伸的運動體，視覺化其高速加工的特色。

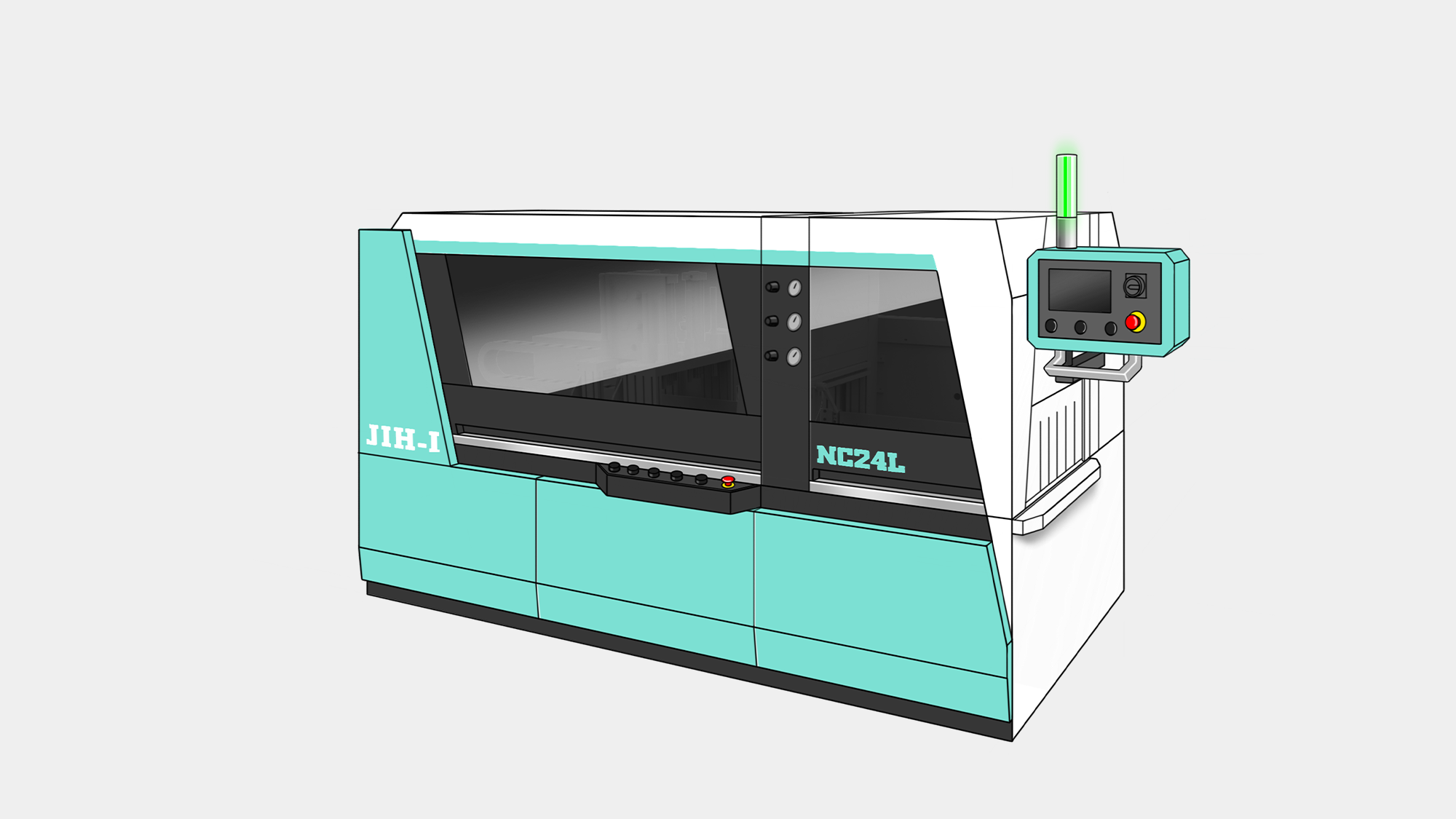

提案 B：塊體模組邏輯——高整合性的專業標準

導入「模組化」核心概念，將右側操作核心定義為鮮豔色塊與不鏽鋼邊框構成的「標準模組」，左側加工區則可隨不同規格自由延伸，實現設計語彙的高度擴充性。



內斂平整化設計：機身中央造型刻意採取「內切凹槽」手法，將所有門把、操作按鈕整合於內縮空間中。

無突出物結構：從側面觀察，機身表面完全平整、無任何凸出組件，除提升視覺完整度外，更能有效避免操作者在廠房移動時的碰撞風險。

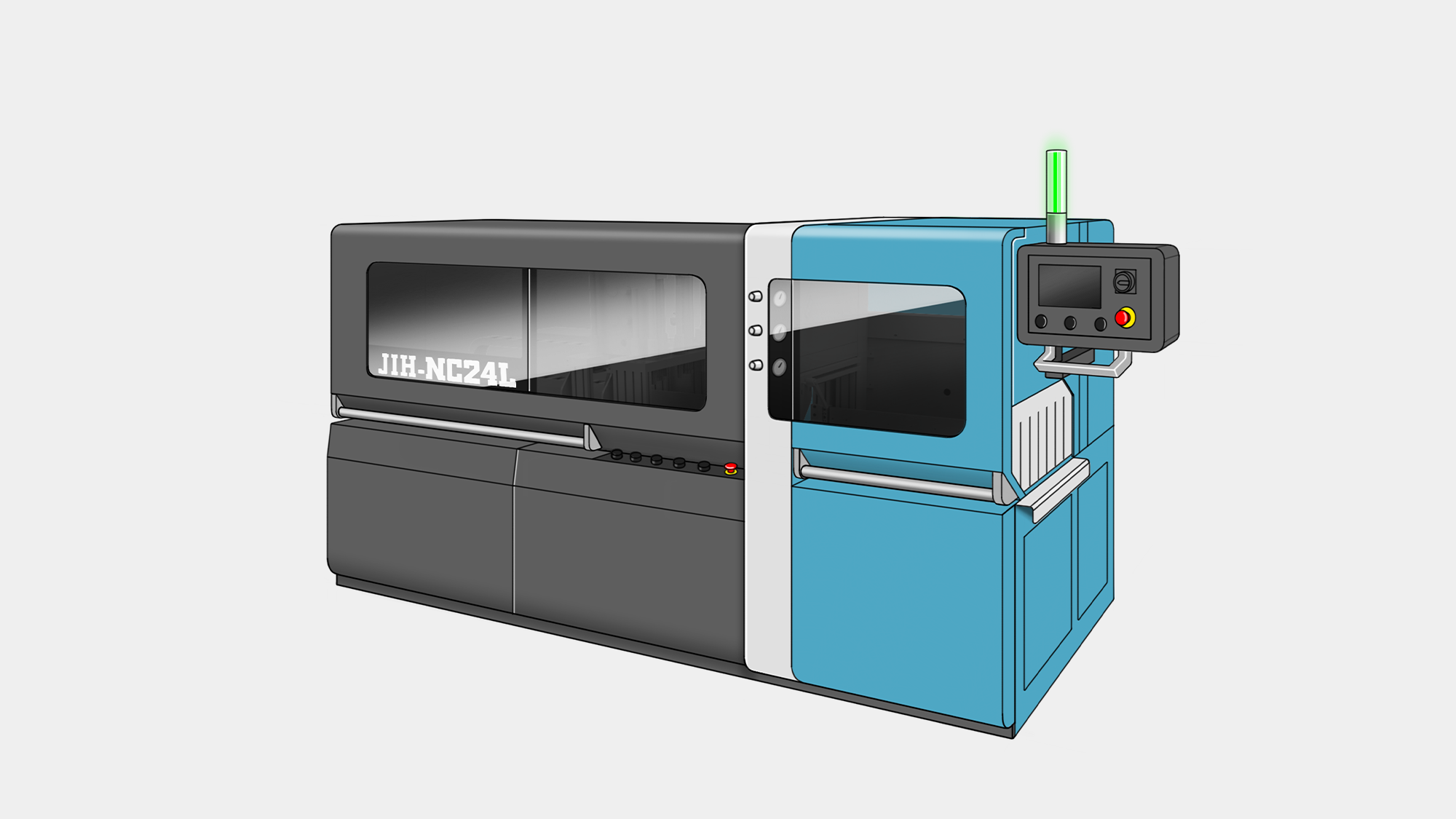

提案 C：極速列車意象——強對比下的精準力學

配色採藍、黃鮮豔對比，強化視覺衝擊力。機身透過兩個區塊的上下交錯，在中央形成獨特的四邊形視覺核心，窗戶造型亦與此語彙呼應，營造出如同「高速列車」般的精準、極速意象。



隱藏式力學把手：門片導入隱藏式把手設計，透過一體成型的凹槽引導操作者施力抬起，維持機台正面的俐落視覺。

錯位層次美學：上下交錯的塊體設計打破了傳統鋸切機的笨重感，透過幾何夾角產生的視覺記憶點，建立日意機械獨有的品牌識別。





色彩計畫

在設計訪談中，日意希望在機台上使用白色、灰色及藍色三種顏色。因此我們在設計時選用深灰色及白色兩個中性色作為主色，提高機台的耐看性，並搭配藍色飾條作為亮點，增加機台特色。

---

【3D 實務工程轉化：模組化共用平台與動態延伸結構的落實】

在客戶選定以「橫向延伸」與「連貫視窗」為核心的提案 A 後，形碩團隊進入 3D 詳細設計階段。此階段的挑戰在於如何落實日意機械「高度客製化」的生產彈性，並在板金結構上解決「有罩與無罩版本共用」以及「機身加長」後的造型完整度。我們透過精密的幾何分割與人因工程的介入，確保 NC24L 在不同規格下皆能維持一致的高階精密形象。





橫向流體語彙與視覺完整性優化

無縫連貫視窗工程：在 3D 模型中精確校對兩扇上掀門與中間壓克力飾板的平整度，透過深色印刷邊界消除物理分隙，成功營造出全幅式寬螢幕視窗的視覺效果，賦予鋸切過程更高的通透感與安全監控視野。



無限延伸的板金模組：落實橫向延伸的造型線條，將機身側邊定義為重複性單元結構。這使得機台在因應客戶需求進行客製化加長時，只需增加標準化模組，即可保持原有的黑白交錯律動，無須重新設計外觀件，大幅降低研發與加工成本。





人因操作優化與安全性升級

內縮式收腳空間：嚴格執行訪談中要求的正面下方收腳設計。透過板金內斜角度的計算，為操作者預留足部活動空間，確保在近距離對位與操作時能保持人體工學的穩定重心。



上掀式動力平衡防護：針對高頻率開啟的上掀門板，優化支撐桿鎖固位置，確保大面積門片開啟時輕盈且平穩。把手位置與橫向造型線條整合，維持機身正面的極簡美學。



共用平台與品牌色彩計畫

有罩/無罩版本共用結構：底座採方正穩重的幾何架構，並預留模組化支架接口。無論是需要防護罩的高階版本，還是強調操作便利的無罩版本，皆能共用同一套高剛性底盤，強化了生產端的零組件管理效率。

---

【專案後記：彈性客製下的精準美學標竿】

日意機械 NC24L 的重塑，是一場關於「變與不變」的平衡藝術。面對 elumatec 等國際強敵，形碩設計以「橫向延伸」為核心語彙，透過黑白交錯的律動線條展現鋸切的速度感，更聰明地解決了客製化加長機身時的造型連貫性。

3D 深化階段成功落實「全幅式連貫視窗」的視覺大氣感，並嚴謹執行正面收腳空間的人因需求。透過底座模組化設計，達成有罩與無罩版本的零件共用，在極大化客製彈性的同時，確保了量產成本與品牌識別的一致性。這不僅是一次外觀翻新，更是將日意機械「高精度、高效率」的技術優勢，轉化為客戶一眼即能信賴的國際化品牌價值。

_{・設計前 / 鋸料機}

_{・設計後 / 鋸料機}
