嘉州機械 - 高速卷對卷全自動網版印刷機板金設計｜形碩設計 THINKSO

2023/1/04

廠商：嘉州機械

【設計核心目標：極速節奏下的精準工藝美學】

嘉州機械在卷對卷（Roll-to-Roll）全自動網版印刷技術上擁有領先的高精度優勢。本專案的設計重點在於將「高速運作」與「穩定結構」這兩個互補的特徵視覺化。形碩設計透過暗色調的沉穩基座，搭配具有動態引導感的紅色線條，傳遞出設備在極速運轉下依然能保持絕對精準的專業形象。同時，針對 CS-350R 大量開門操作的實務需求，我們致力於將「大面積壓克力」與「功能性板金」完美結合，讓印刷製程成為一場視覺透明且高度安全的展示。

【視覺語彙演繹：精密印刷的流動韻律與科技識別】

針對嘉州機械 CS-350R 高速卷對卷全自動網版印刷機，形碩設計將「高速流動」與「絕對精密」這兩個看似衝突的特質，透過板金幾何與大面積透視元素進行轉化。我們以暗色調機身建構堅固穩重的工業基座，並利用嘉州紅（Chia Chou Red）作為機能引導的視覺核心，發展出三款各具特色的造型提案，旨在解決卷料連續生產中的觀測便利性、操作箱靈活性以及高效率維修動線。

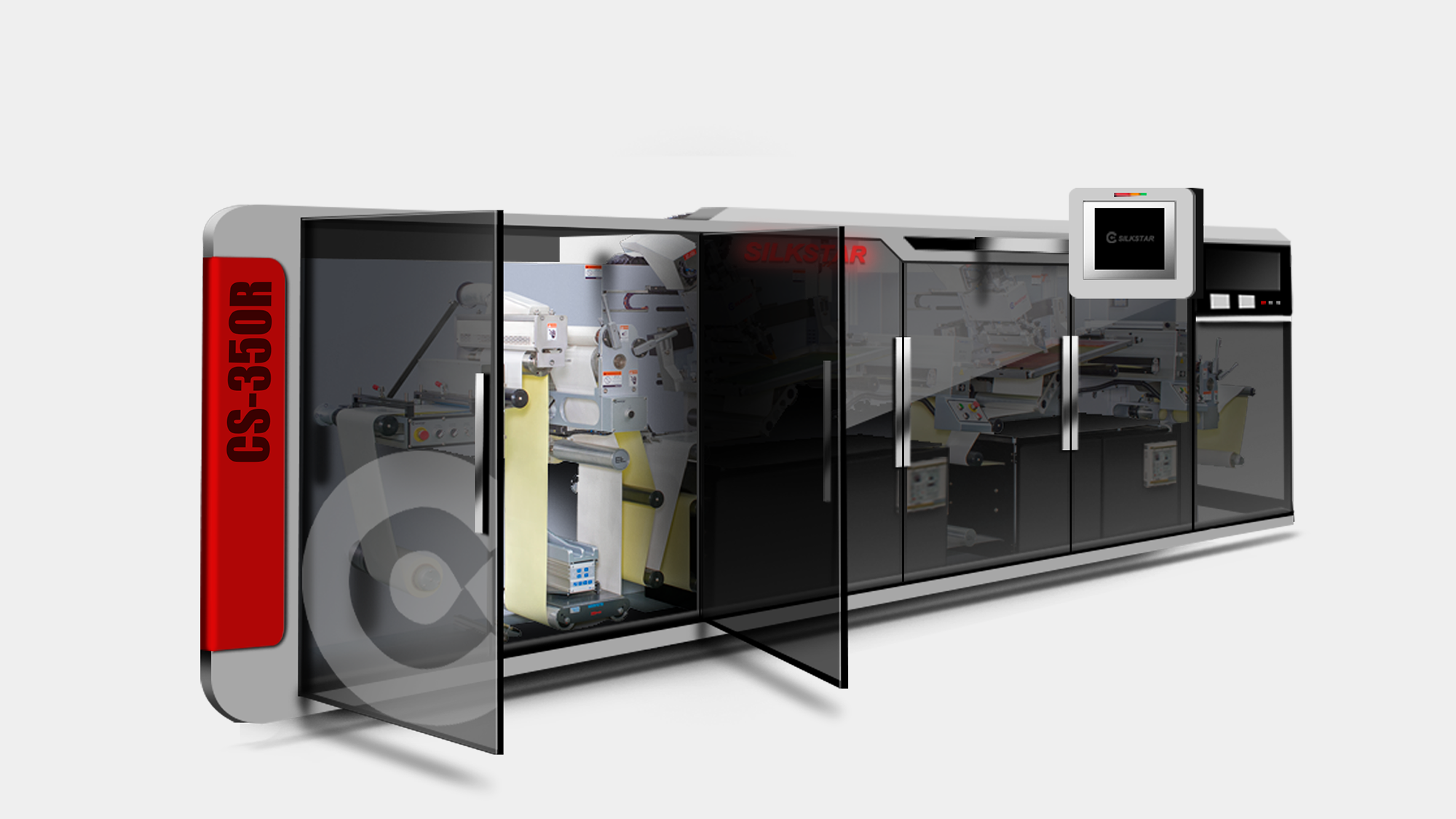

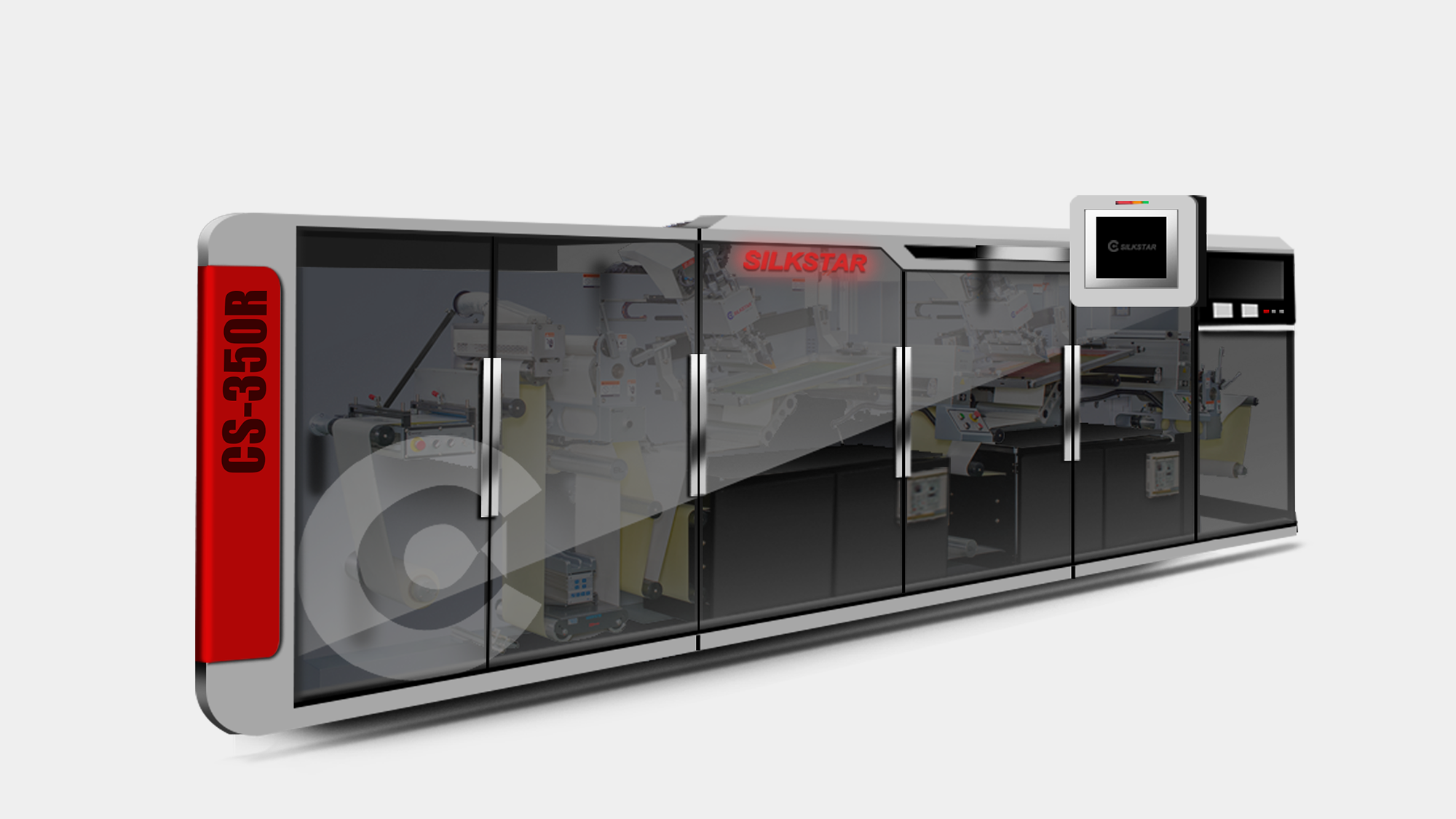

提案 A：科技整潔語彙——廣域透視與模組化整合

運用大面積透明視窗營造極致的高科技整潔感，提升機身質感的同時，確保操作者能全方位監控高速運轉的印刷路徑。醒目的紅色識別色作為造型切入點，建立了強烈的品牌家族特徵。

對開式玻璃門：大面積對開設計極大化了維修空間，減少換版或調整時的物理阻礙。

滑軌懸掛系統：控制器採「左右滑軌懸掛式」，方便技術人員在多色機台同步調整時自由移動。

介面整合美學：將附屬配件控制介面與滑鼠操作空間完美整合，並在門把設計中導入一致性語彙，呈現乾淨俐落的設備形象。

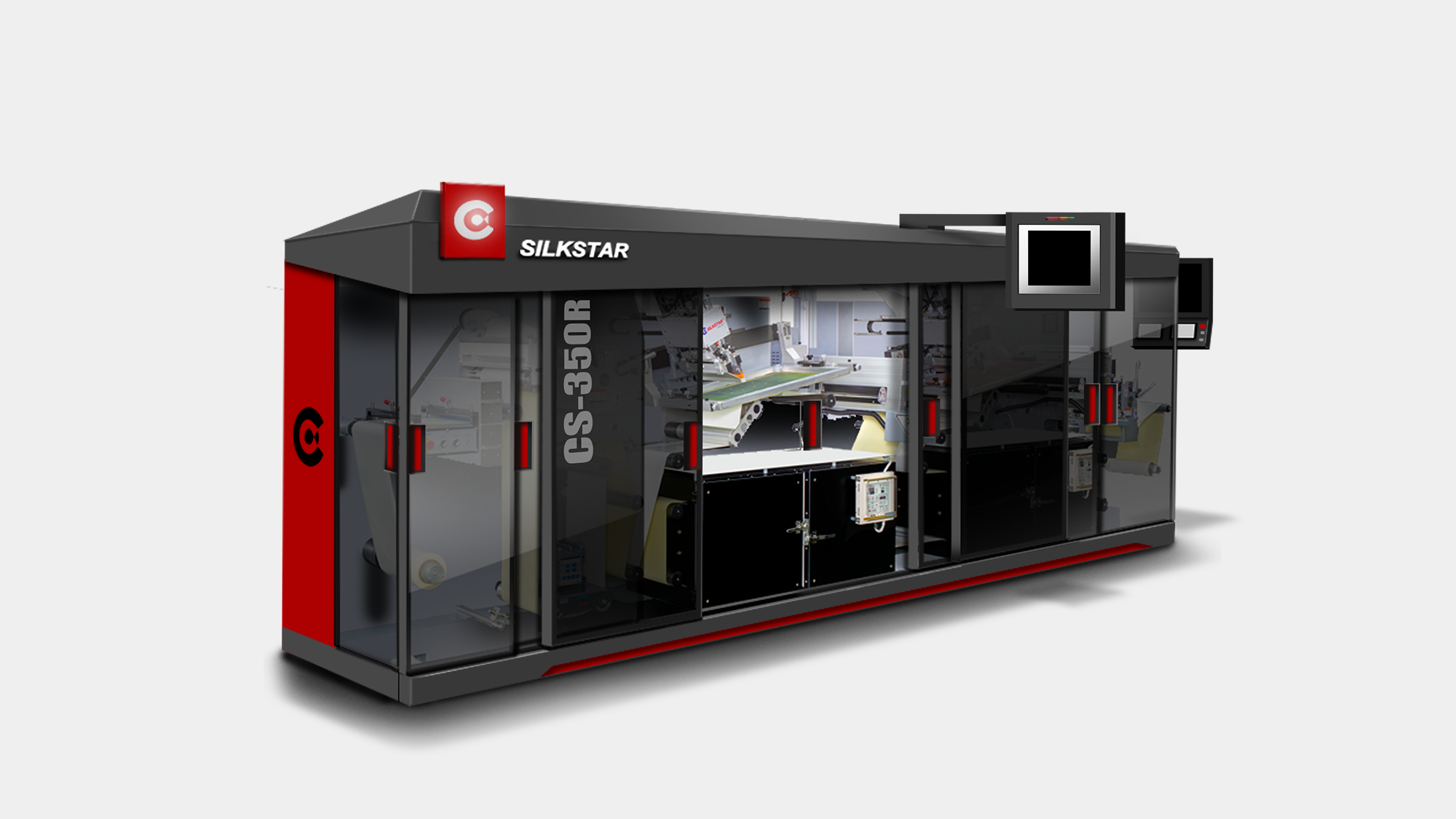

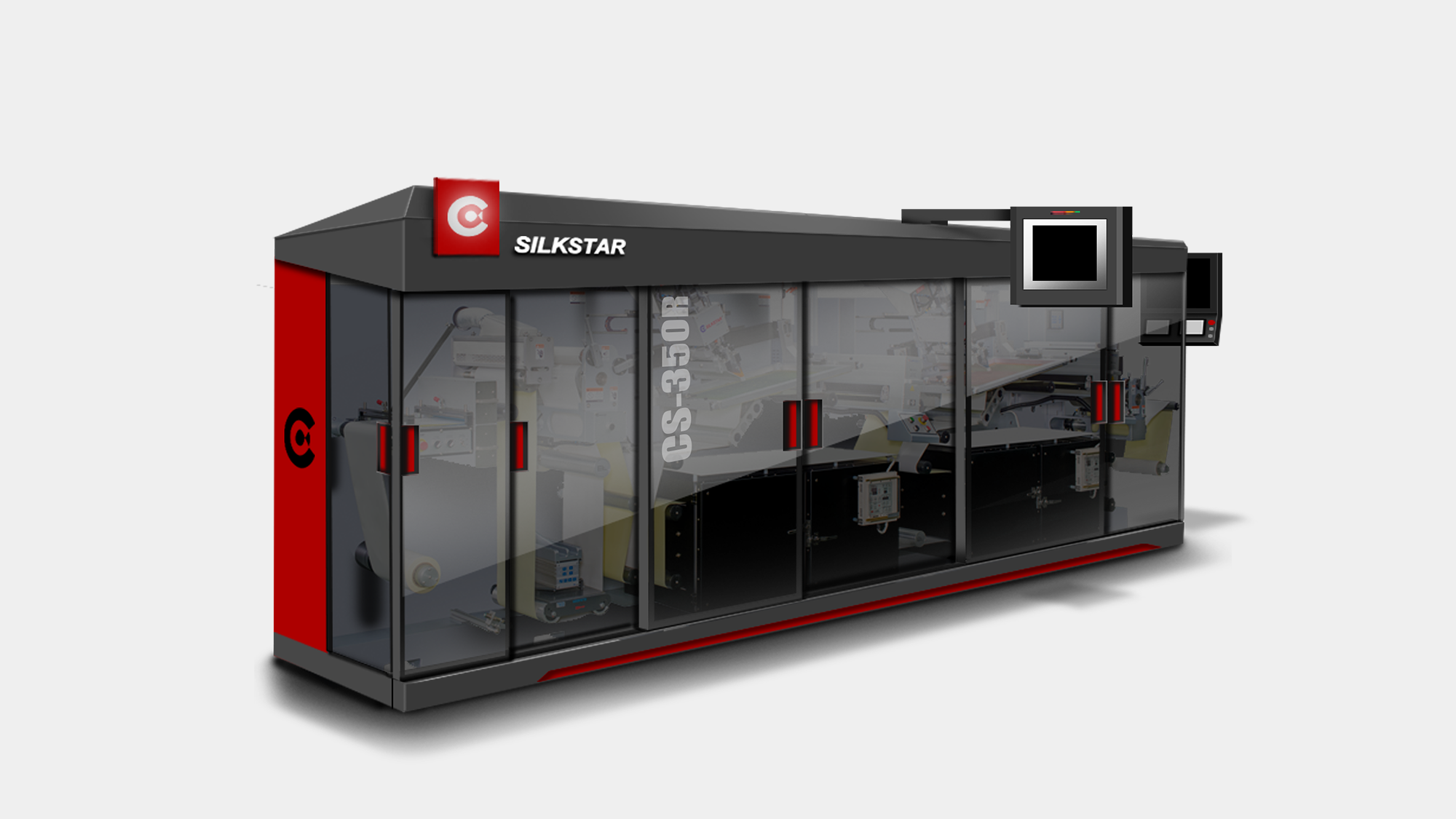

提案 B：動態速度意象——多邊幾何與靈活滑動門

以多邊斜線條作為核心造型語彙，象徵印刷機高速作動時的速度感。透過立體式品牌 LOGO 與幾何切削面，賦予機身大氣且專業的堅固形象。

空間靈活度優化：視窗門改採「左右滑門式」，可根據操作需求調整開啟範圍，有效解決產線空間受限的痛點。

動態層次表現：斜削面設計搭配醒目的 3D 紅色標誌，在暗色調機身中脫穎而出，展現嘉州機械追求技術創新的強悍姿態。

全功能懸臂控制：整合螢幕、按鈕與滑鼠空間於單一懸臂控制器，並具備多角度調整功能，讓精密參數調教更符合人因工學。

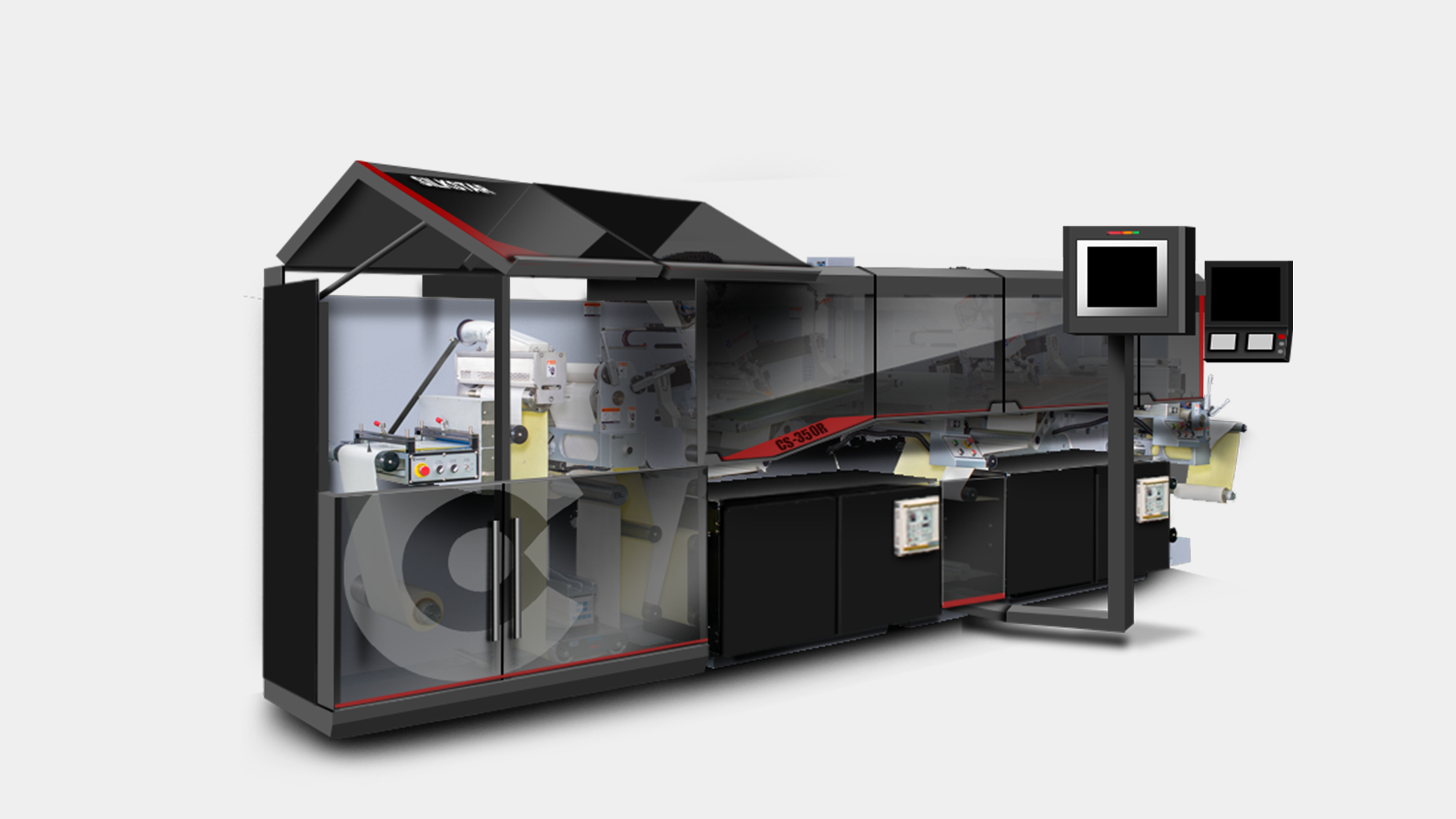

提案 C：輕巧效能主義——半罩式設計與獨立快檢動線

採用半罩式結構讓外型更顯輕巧，縮短操作者與印刷核心的距離。設計上運用紅色色帶（Red Ribbon）作為貫穿整台機器的視覺特徵，傳遞極速印刷的視覺流線感。

獨立上掀維護：各印刷區塊配備「獨立上掀式視窗門」，方便進行局部快速檢查，下方空間採外露式設計，提升了物料進出的便利性。

下懸式調整路徑：控制器懸臂改為「下懸式結構」，並能左右旋轉調整角度，使控制中心能更靠近操作者作業區。

極簡特徵融合：把手巧妙結合至視窗框中，減少外部突起，整體風格簡潔俐落，特別適合需要頻繁調整與快速換線的生產環境。

色彩計畫

【3D 實務工程轉化：從速度意象到高效控制中心的機能落實】

在客戶選定以「幾何切割」與「速度感線條」為核心的提案 B 後，形碩團隊正式進入 3D 詳細設計階段。此階段的關鍵在於如何將抽象的速度視覺轉化為極致的操作效能，並針對卷對卷印刷的高頻率監控需求，優化人機互動介面的配置。我們透過高度集成的懸臂控制總成與多態式的門板結構邏輯，解決了大型設備在產線串接與維修動線上的實務挑戰，確保 CS-350R 在維持旗艦視覺質感的同時，具備領先市場的生產作業流暢度。
