【設計目標：以賽車競技美學驅動印刷效率與品牌重塑】

在數位印刷競爭激烈的市場中，健泓科技 GTS 展現了勇於挑戰傳統的精神。本專案的設計目標在於建立足以抗衡歐洲機種的簡潔美學，同時解決現場操作的三大痛點：鍵盤高度適應性、狹小的維修動線，以及設備銳角帶來的碰撞風險 。

形碩設計致力於將「高速、流暢」的賽車意象融入方正的模組化結構，讓設備不僅是生產工具，更是品牌技術實力的視覺圖騰 。

---

【視覺語彙演繹：競速感線條與模組化塊體的機能融合】

在健泓科技「數位標籤印刷機」的造型構思中，形碩設計將品牌核心的「GTS 賽車意象」轉化為具體的工業設計語彙。針對訪談中提到的操作疲勞、維修空間狹小及安全性等痛點，我們透過不同的幾何策略與材質應用，在確保中高階設備專業質感的同時，賦予機器高速、流暢且精密的操作體驗。

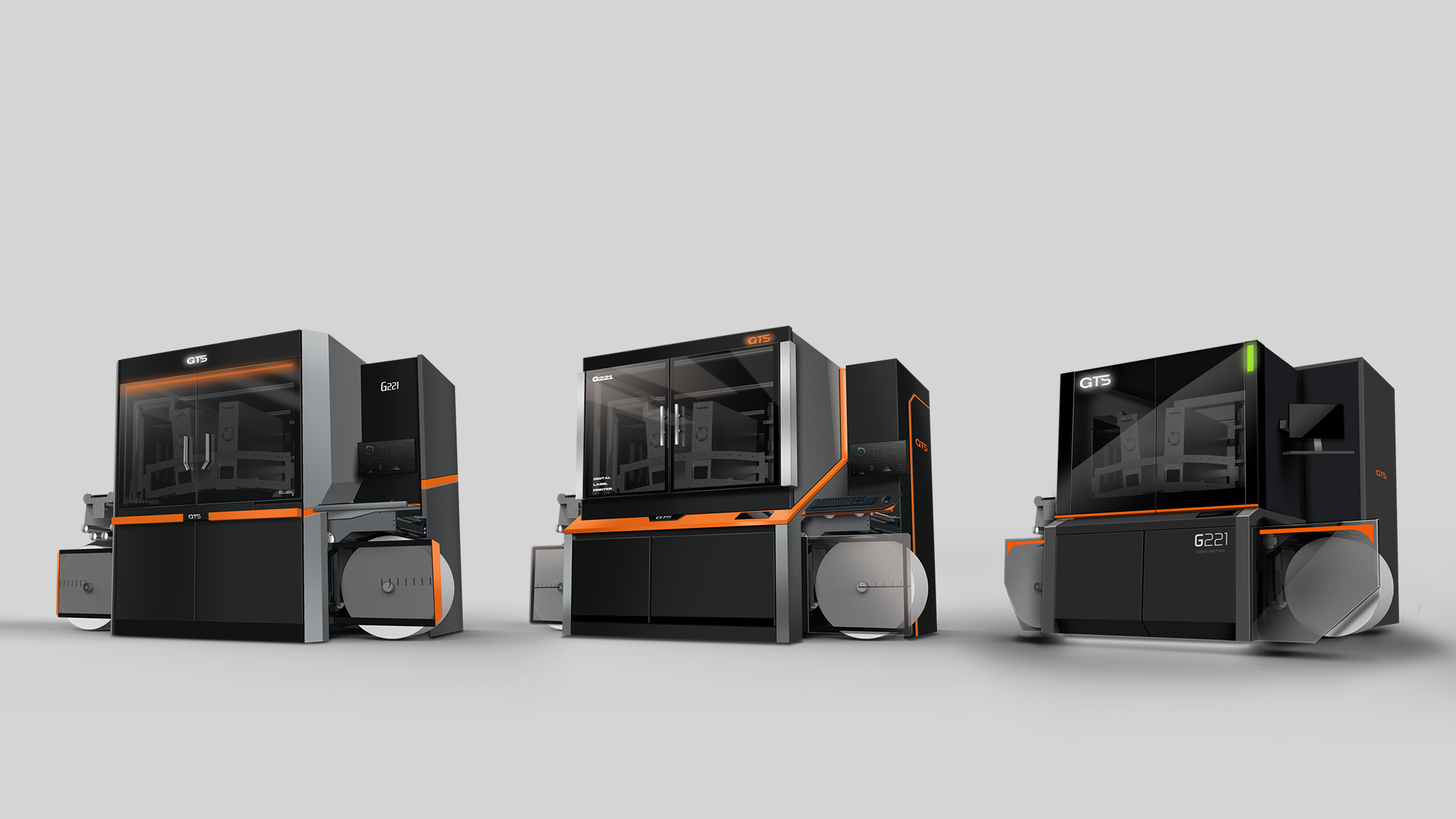

提案 A：極速肩線——汽車美學與隱藏式介面整合

以汽車肩線為靈感，在機身前方導入具方向性的 C 角造型，營造如同跑車般的俐落感。整體採用冷冽配色，搭配環繞機身的「橘色腰帶」家族特徵，強化 GTS 的效率與精細形象。

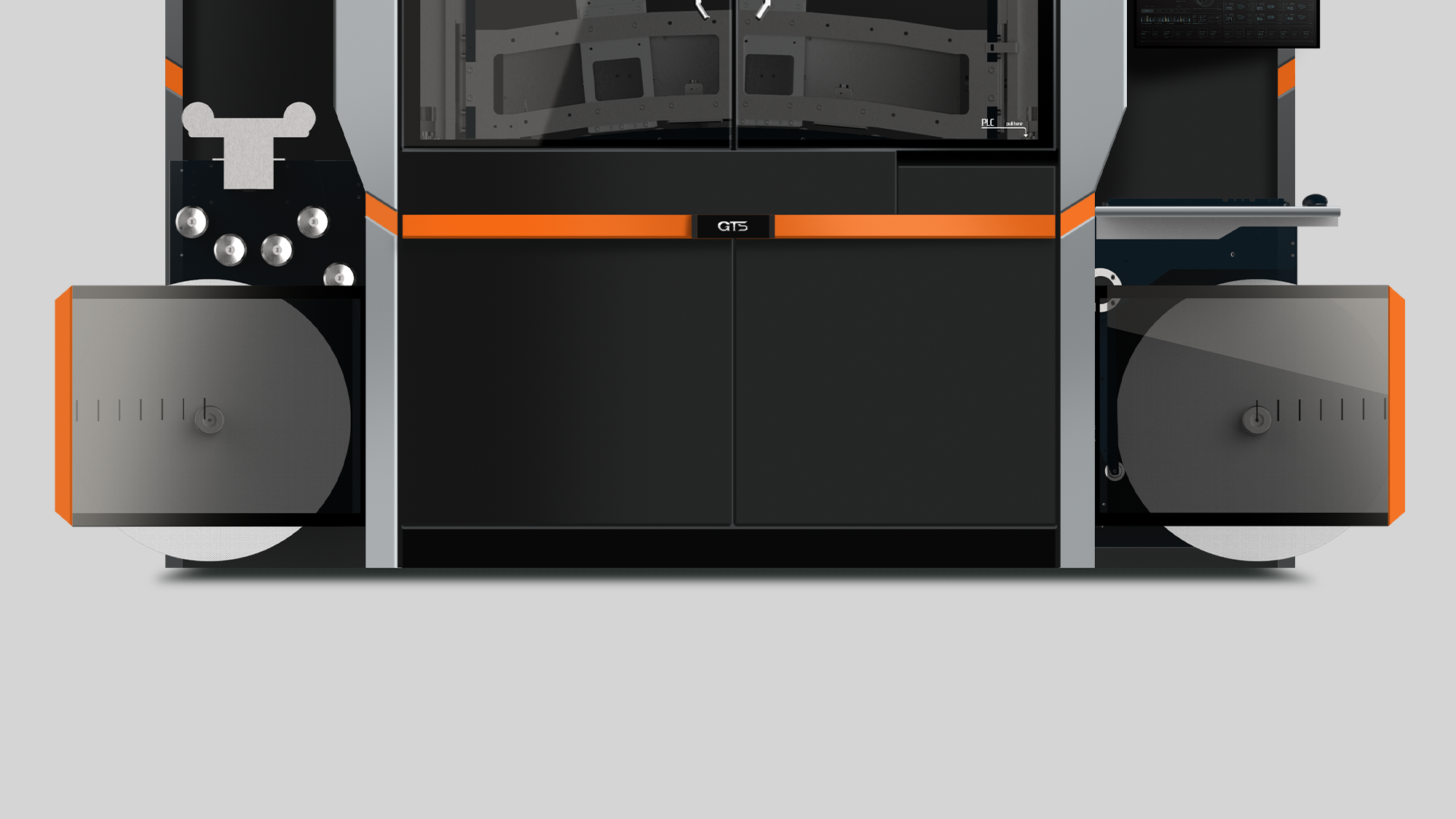

識別強化：橘色腰帶結合下方門取手與鑲嵌鍍鉻立體銘板，營造如汽車正臉的精緻質感；GTS 商標以白光恆亮作為開機燈，提升科技感。

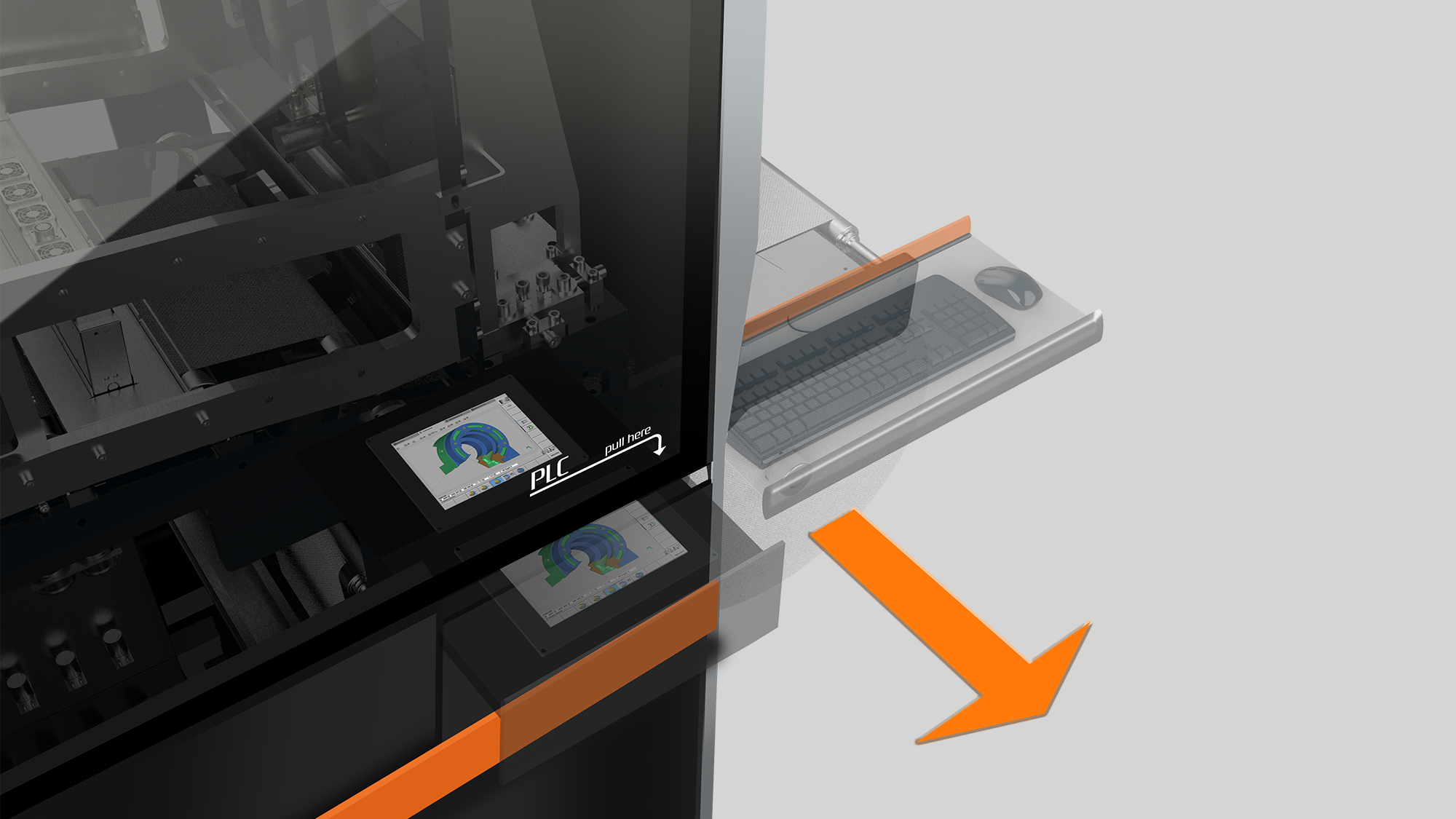

人因優化：PLC 操作面板採「抽屜式」隱藏設計，平時收藏於壓克力窗後保持外型簡潔，需使用時再拖拉操作，解決介面雜亂問題。



安全防護：透明護板添加橘色向內折的板金邊條，不僅風格一致，更能提醒使用者注意邊緣以防碰撞。





提案 B：剛毅塊體——堅實結構與可調式人機介面

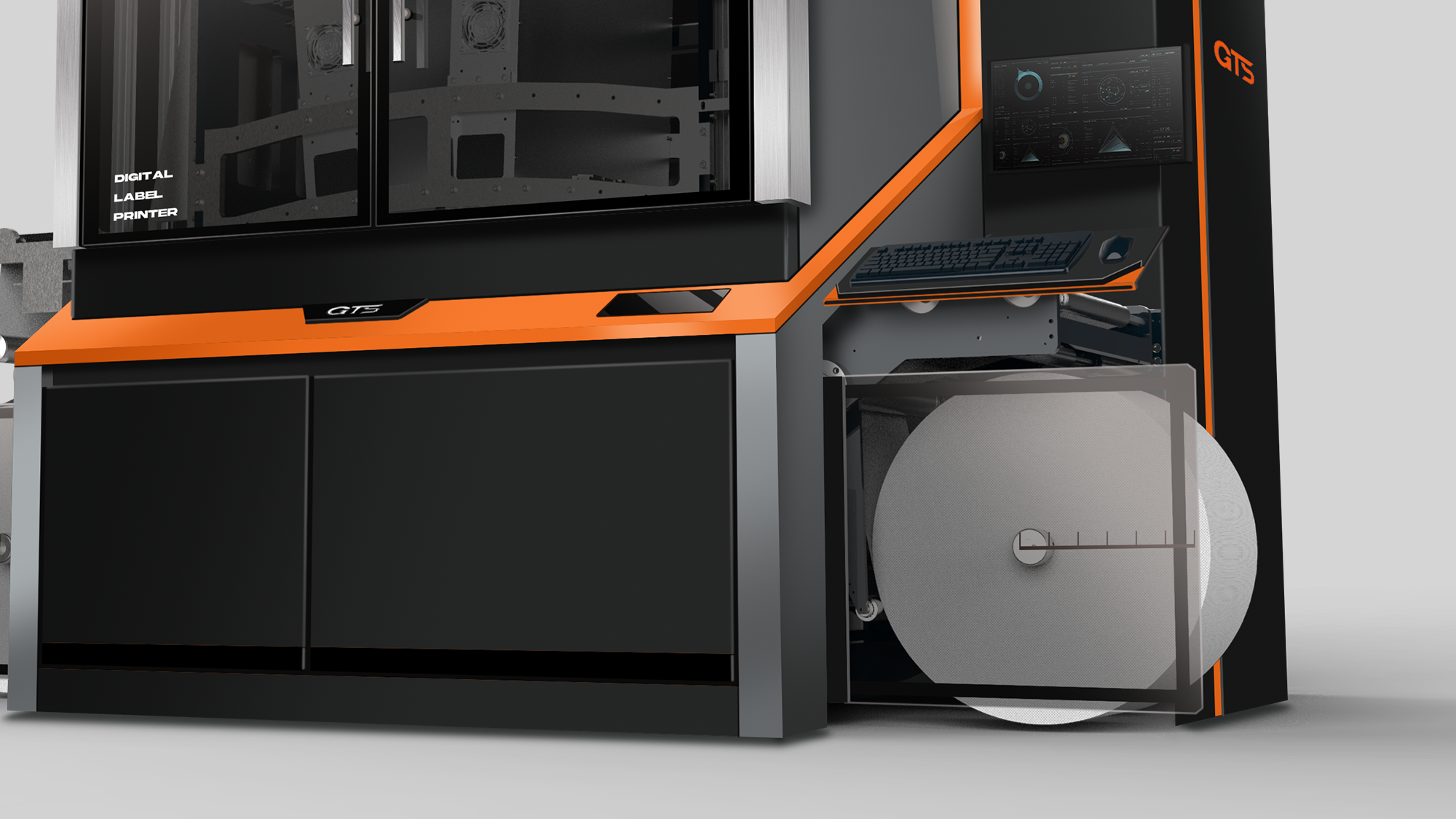

以塊體鑲嵌為視覺主軸，傳達剛毅可靠且堅實的感受。輔以橘色斜面平衡量體的重感，透過層次分明的配色使機身顯得靈動而不笨重。



維修便利性：正面維修保養門採「左右外掛式滑門」設計，減少分件線條並降低維修時所需的迴轉空間，搭配髮絲紋不鏽鋼增加金屬質感。

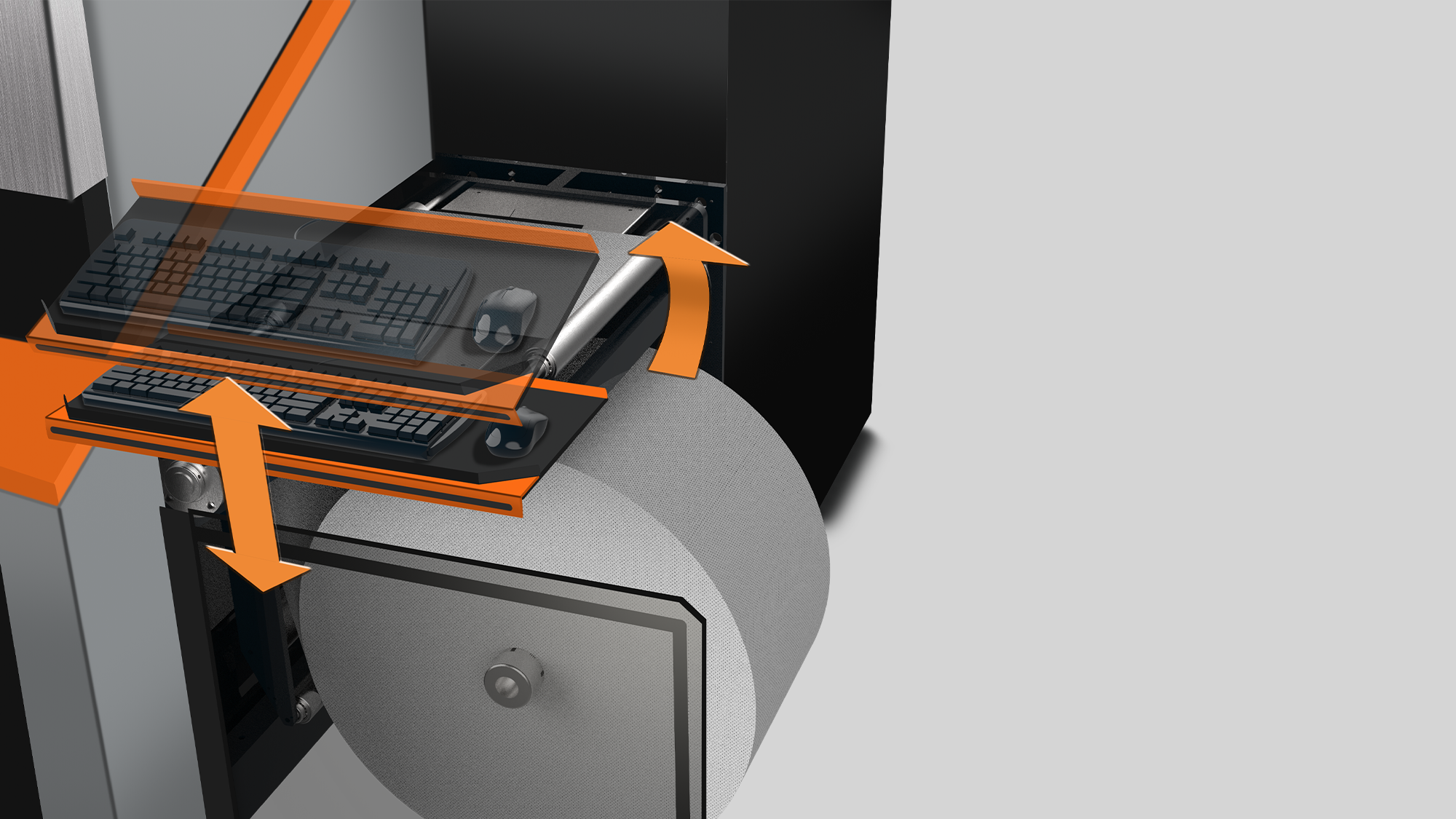

操作疲勞優化：針對不同身形，設計可「上下翻動」的鍵盤滑鼠底板，讓操作者能以最舒適的角度作業，歸位後亦不影響出紙區空間。



視角提升：將 PLC 放置於斜面上方，提供使用者更佳的判讀角度，減輕感知疲勞。





提案 C：俐落專業——大面積視窗與懸臂式操作彈性

運用整潔的造型與大面積視窗營造專業形象，透過淺色線條色帶降低大型機台的壓迫感，展現印刷設備的精緻度。

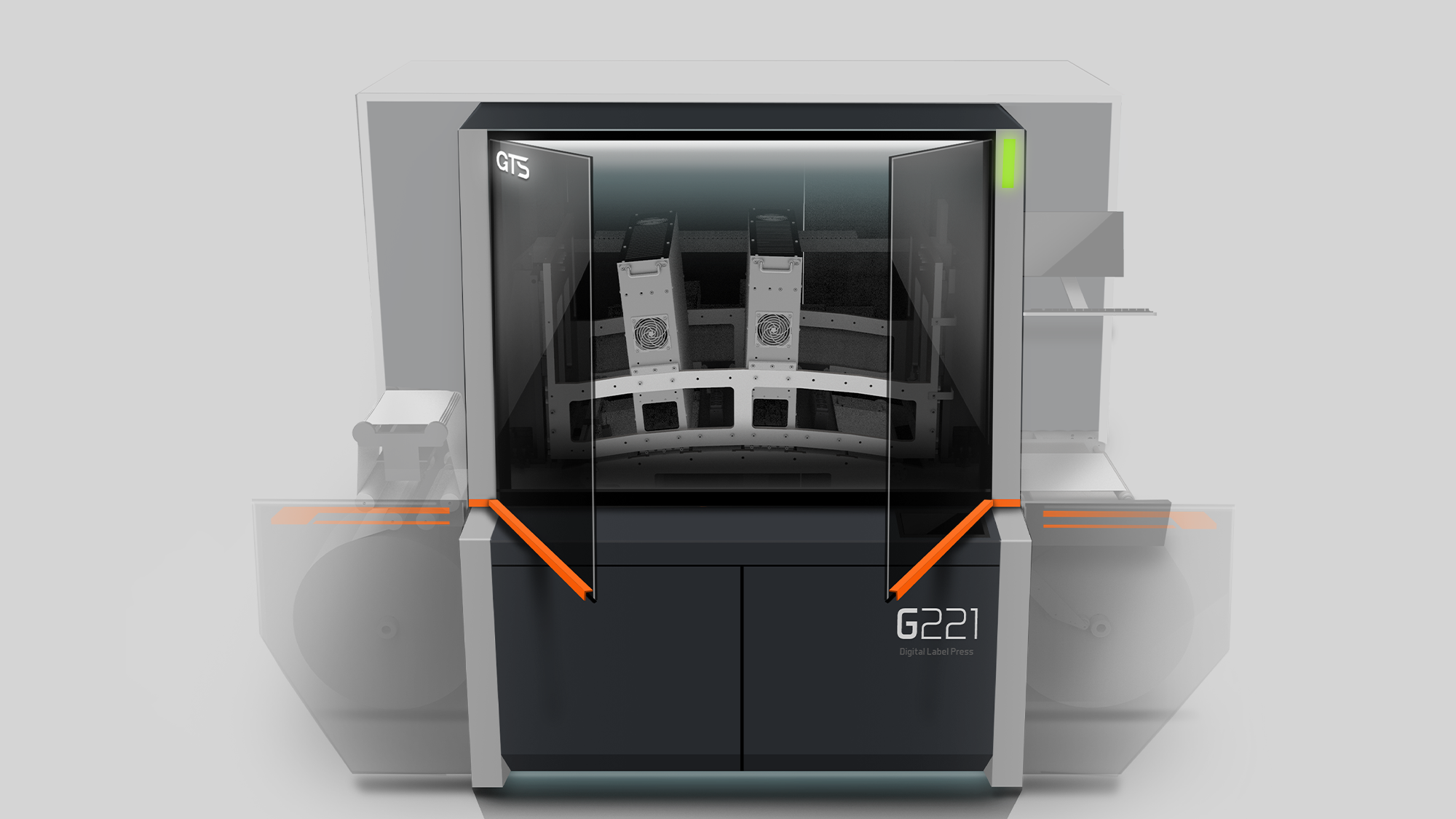

空間極致利用：前門採用「對開式設計」，大幅節省開啟門片所需的空間，解決訪談中提到的維修空間狹小問題。

內部運用間接燈光結合發亮型 LOGO，除提升質感外，更具備實質照明效果，便於監測內部印刷機構。



極致人因彈性：螢幕鍵盤組採「懸臂式」設計，可依據使用者習慣進行前後深度調整，徹底解決操作高度固定的疲勞痛點。





色彩計畫

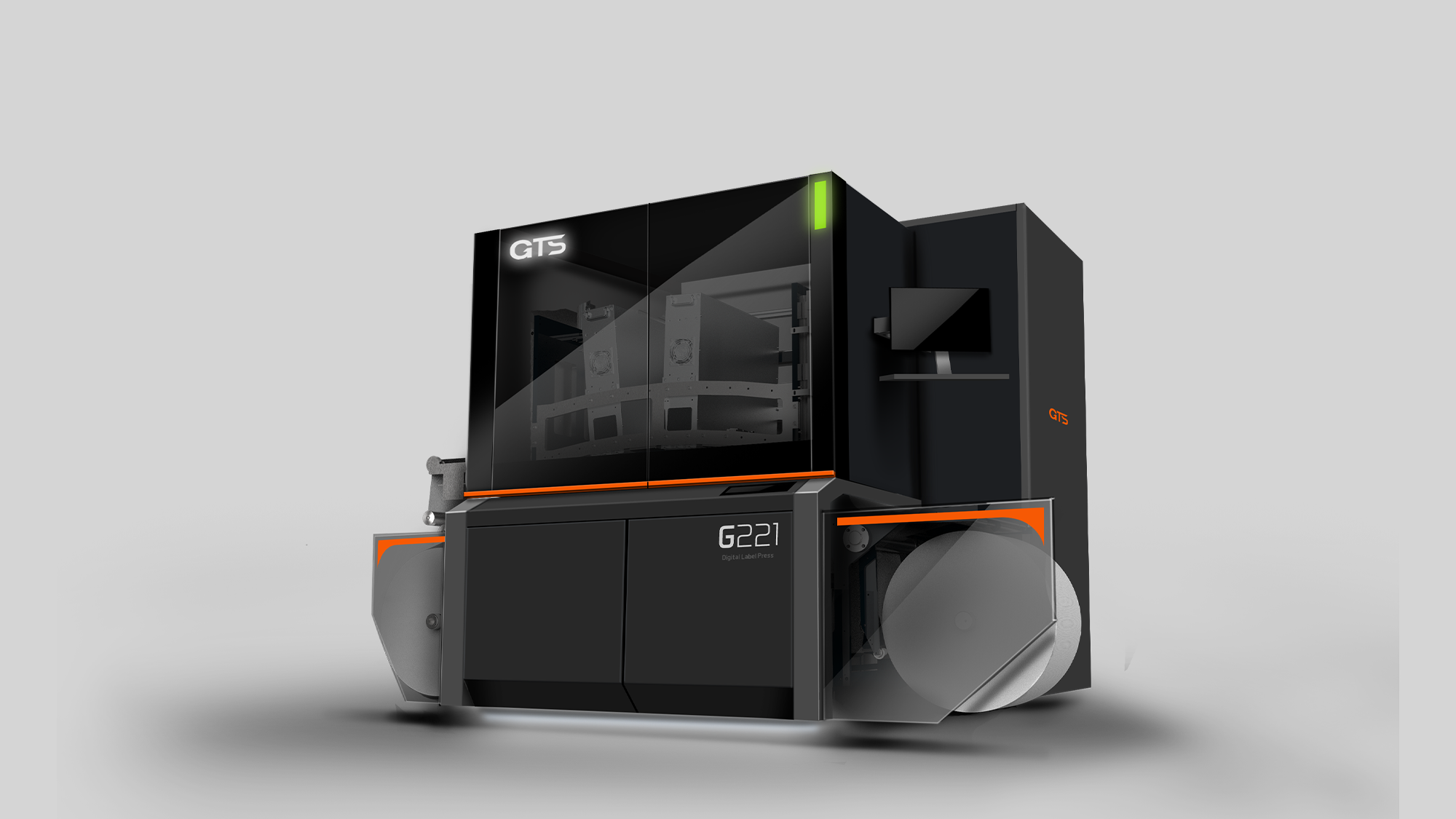

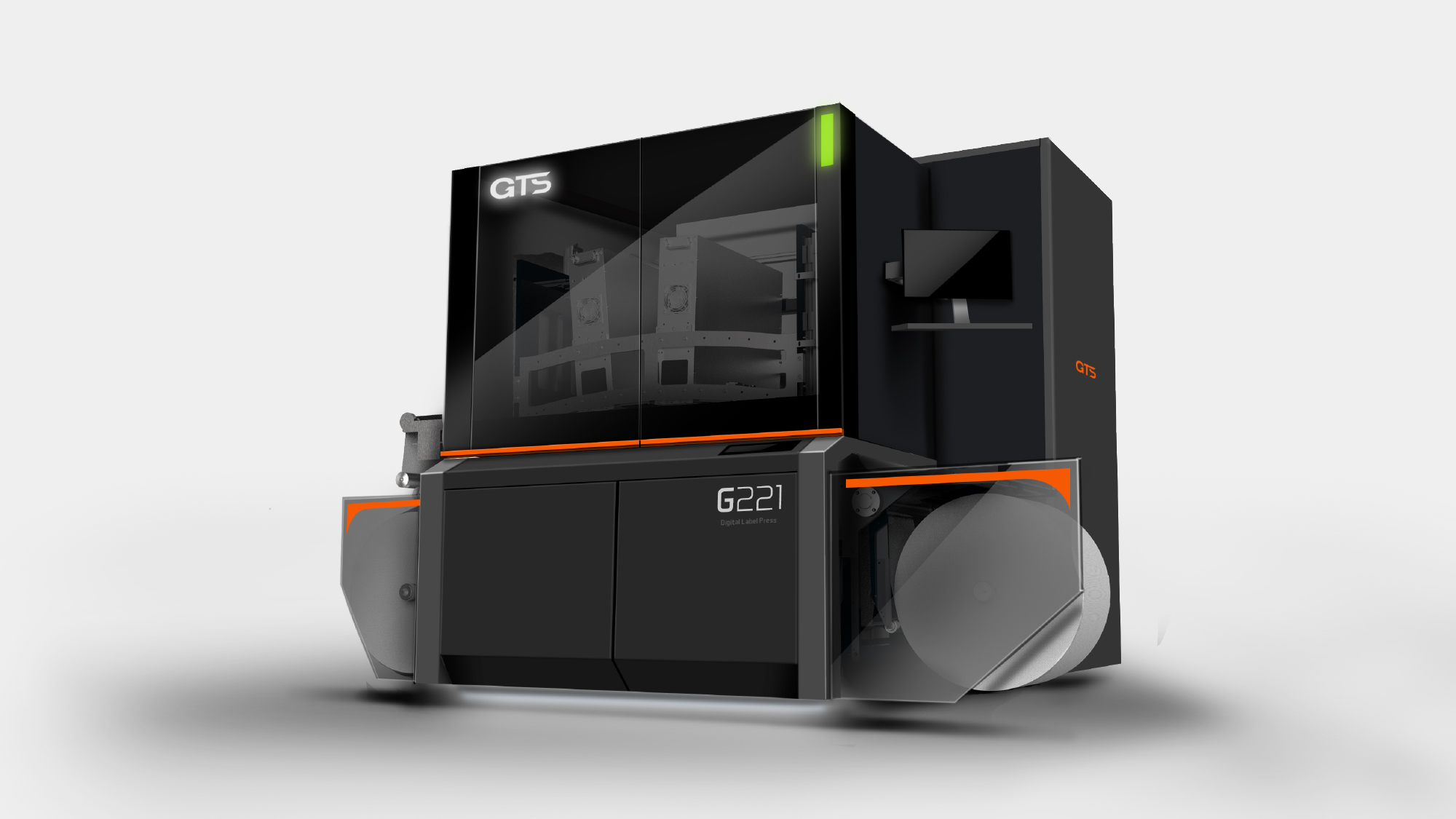

以黑色為主軸，運用橘色線條表現機台的速度感，同時保持造型的簡潔感受。細節部分使用大面積視窗搭配金屬色，提升精緻感。

---

【3D 實務轉化：模組化工程驗證與人機識別深化】

在 3D 深化設計階段，形碩設計將「GTS 競速意象」從草圖概念落實為可量產的板金結構。

本階段核心在於透過工程驗證解決訪談中提到的維修空間狹小、急停按鈕誤觸以及操作疲勞等實務痛點 。我們不僅優化了板金件的拆解邏輯以降低生產成本，更導入了多樣化的防護組態與人機伸縮機構，確保設備在高速運轉的工業環境中，兼具極致的安全性與操作舒適度。





識別與視覺照明系統

廣角警示設計：將警示燈移至邊條最上方，採用 L 型面燈箱設計，確保正面具備 180 度的全方位視覺辨識度。

懸浮品牌燈效：GTS 標誌燈採用透明壓克力雷射雕刻打霧處理，透過邊緣打燈技術，呈現 LOGO 懸浮亮的精緻科技質感。





人機工程與操作介面優化

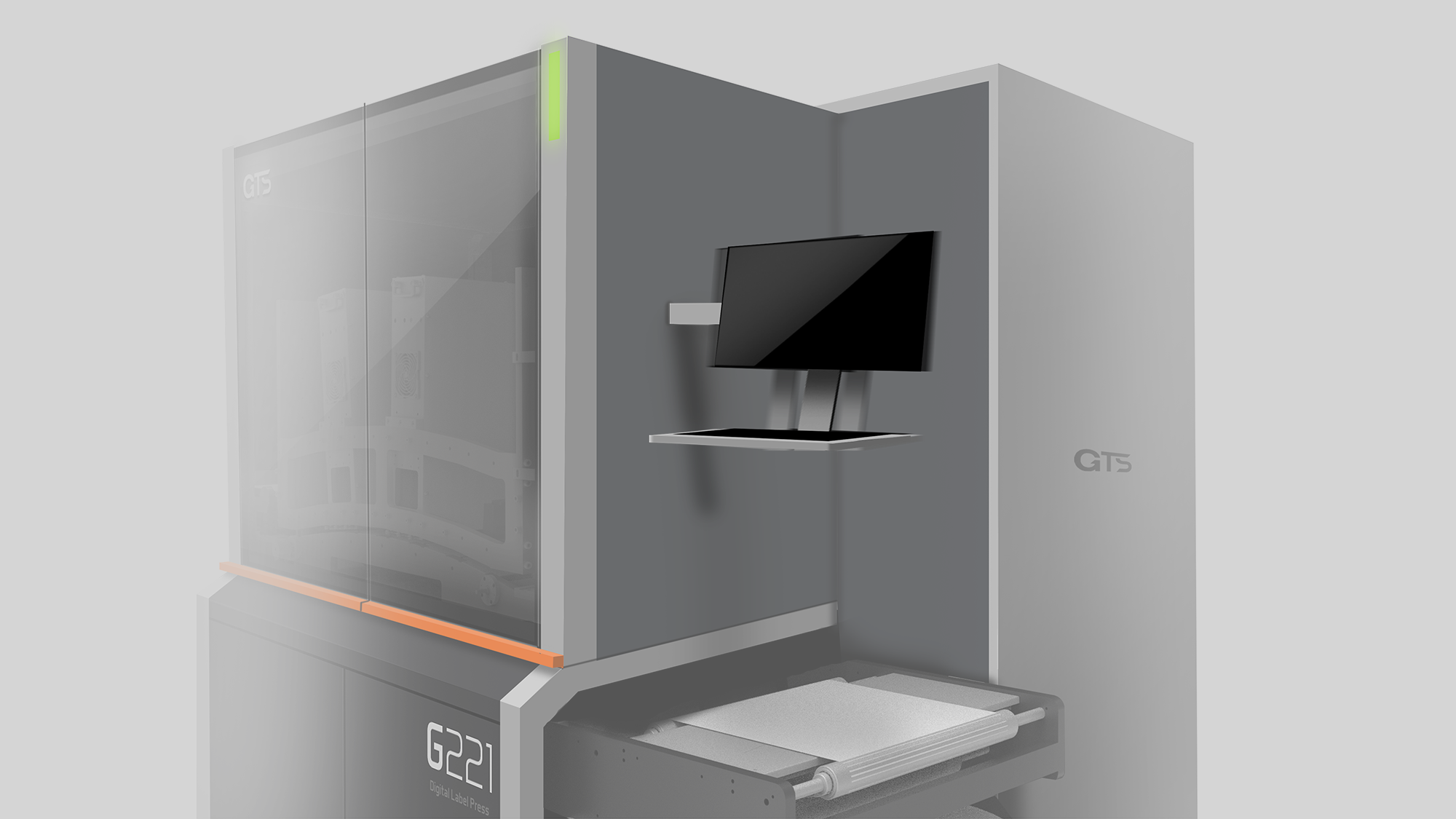

伸縮操作支架：於電腦端配置螢幕懸臂伸縮支架，提供靈活的視角與高度調整，適應不同使用者的作業習慣 。



防掉落鍵盤托盤：鍵盤架採單片板金折彎成型，前後設計小幅突起造型，除增加視覺立體感，更能有效防止鍵盤於操作時掉落。



隱藏式按鈕配置：左側按鈕面板隱藏於前方結構下方，確保與壓克力護板互不干涉，優化上下料的操作動線。





維修動線與板金工藝實務

維修空間極大化：針對內部空間狹小痛點，加寬加高後方維修門 ，並採造型一體化設計側維修門，在維持外觀整潔的前提下提升進出舒適度。



整合式取手結構：上方門採用ㄇ字型折彎板金把手，下方門則與斜面整合隱藏式取手；全機多處利用板金自體結構取代外購五金件，大幅降低量產成本並強化耐用度。





雙軌護板組態方案

滑軌式：護板可滑入機身內部，不佔用外部維修動線，適合空間有限的廠房環境，展現極致的簡潔美學。

---

【專案後記：將競速靈魂注入工業實務，定義數位印刷的新標竿】

在與健泓科技合作的過程中，形碩設計面臨的核心挑戰在於如何將「GTS 賽車意象」這種感性的品牌精神，精確轉化為理性的工業設備。這不僅是一場視覺上的翻新，更是一次對操作流程與維修邏輯的深度解構。

我們透過一步步的設計流程，成功解決了訪談中提到的鍵盤高度固定導致的疲勞問題，以及展場中急停開關易遭誤觸的安全性風險，每一處細節的優化都旨在釋放生產現場的空間動線，並提升設備在國際市場的高階辨識度。

這份專案的結案，不僅為健泓科技建立了一套具備速度感與專業質感的家族設計特徵，更證明了好的板金設計能在兼顧量產成本的同時，透過人機工程的細膩關懷，為重型工業設備注入具備尊榮感的科技溫度。
