【設計核心目標：以動態語彙詮釋極致效能的視覺穩定感】

高速分條機具備高動能特性，設計挑戰在於傳達「高速下的絕對穩定」。形碩設計採用「幾何流線」與「模組化包覆」策略，將繁複滾軸與分切系統歸納於簡約板金殼體中。透過視覺重心分配與俐落摺面，傳達設備的高校穩定感，給予使用者專業且安心的操作回饋。

在進階機種SR5中，我們進一步將高處轉折設計為流暢圓角，在提升科技感的同時更實質保護操作安全。

透過 DFM 思維優化板金結構，確保全系列設備不僅展現品牌家族化氣勢，更在量產效率與人機協作效率上達成國際級工業標準，展現久馨工業深厚的技術底蘊。

---

【視覺語彙演繹：流線與力量的幾何交織】

在高速分條機的設計過程中，形碩團隊致力於在緊湊的機身結構中，透過板金的摺疊、斷差與光點佈局，傳達出「精準分切」與「高速穩定」的視覺意象。我們提出了三款造型方案，旨在延續久馨品牌家族感的同時，進一步優化操作者的視認性與設備的科技質感。

^{高速分條機SR1 - 草圖}

^{高速分條機SR5 - 草圖}

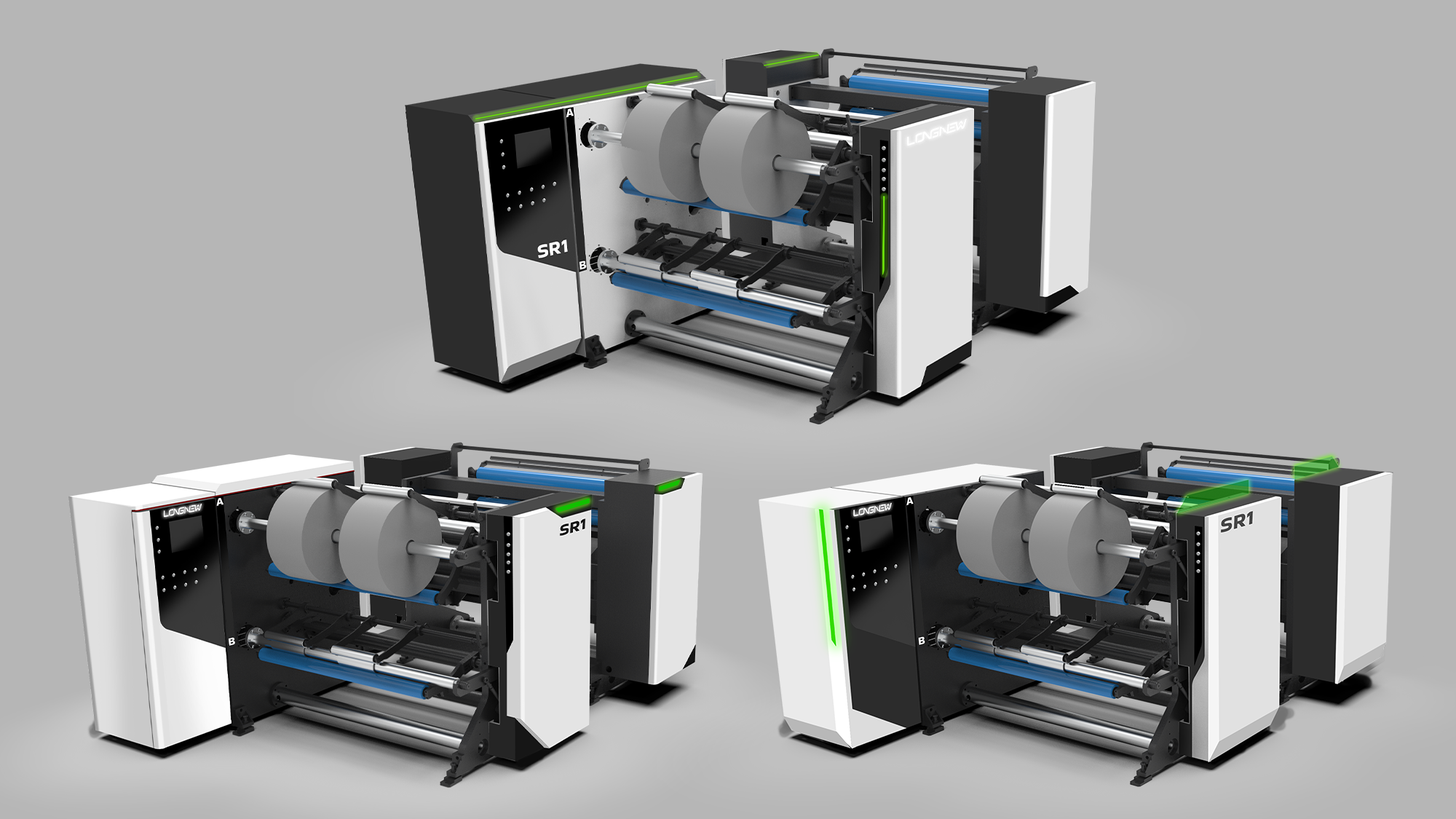

提案 A：家族脈絡的動能延續——線性速度感語彙

深度延續久馨系列機種的經典線條，透過大角度斜切線條表現出強烈的速度感。色彩計畫則採取「輕量化」策略，透過深淺配色的視覺重整，有效減少重型箱體帶來的壓迫與重量感。



SR1 - 高速分條機

家族識別： 導入「發光 Logo」設計，不僅提升品牌高級感，更達成家族機種的高度一致性。



智慧警示： 在機身上方與側邊嵌入「線條形 LED 燈條」，將安全警示功能轉化為裝飾性燈飾，呼應系列機種的視覺特徵。



SR5 - 進階高速分條機





提案 B：立體幾何的科技稜角——多維度立體美學

以「多斜面切割」營造箱體的立體張力，打破傳統分條機平整單調的視覺面。利用飾板與壓克力燈光的異材質結合，在工業設備中導入消費電子的精緻感，突顯科技研發實力。



SR1 - 高速分條機

人機介面整合： 操作區採用壓克力飾板與箱體線條進行「斜角切形」對位，確保視覺流向與操作動線完美契合。



高可視化導光： 機台頂部配置「大型透光壓克力警示燈」，利用導光技術提供全方位、醒目的狀態提示。



SR5 - 進階高速分條機





提案 C：斷差美學的層次律動——懸浮式視覺風格

巧妙利用板金件之間的「高度斷差」營造出天然的陰影線條，藉此模仿流體動力學的速度風格。這種做法不僅呼應家族特徵，更在簡約的板件組合中創造出富有節奏的科技感。



SR1 - 高速分條機

協調性語彙： 整體採用斜切式造型線條，使每一個細節特徵都能與主體視覺達成完美的動態平衡。



內嵌式導光設計： 警示燈板設計於板金內凹處，呈現出類似「隱形光源」的質感，強化工業美學的細膩度。



SR5 - 進階高速分條機



---

【3D 實務工程轉化：品牌識別強化與量產效能優化】

進入 3D 深化階段，我們將設計核心鎖定在「視覺輕量化」與「人機協作優化」。透過精確的板金展開與異材質接合模擬，我們解決了大型箱體在視覺上的壓迫感，並透過幾何連貫性，讓分條機與先前設計的印刷機、貼合機形成強烈的家族品牌感。

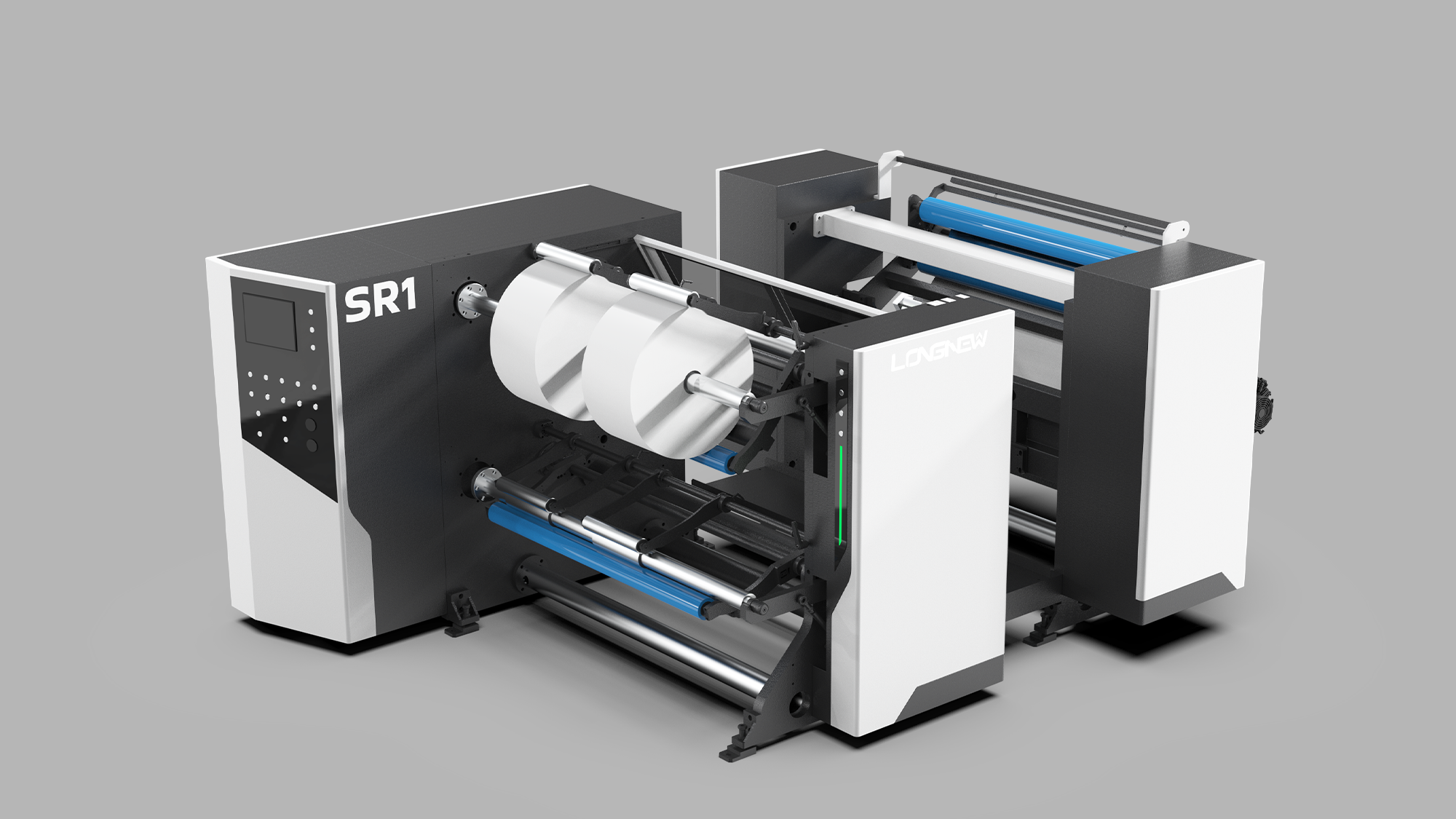

^{高速分條機SR1}

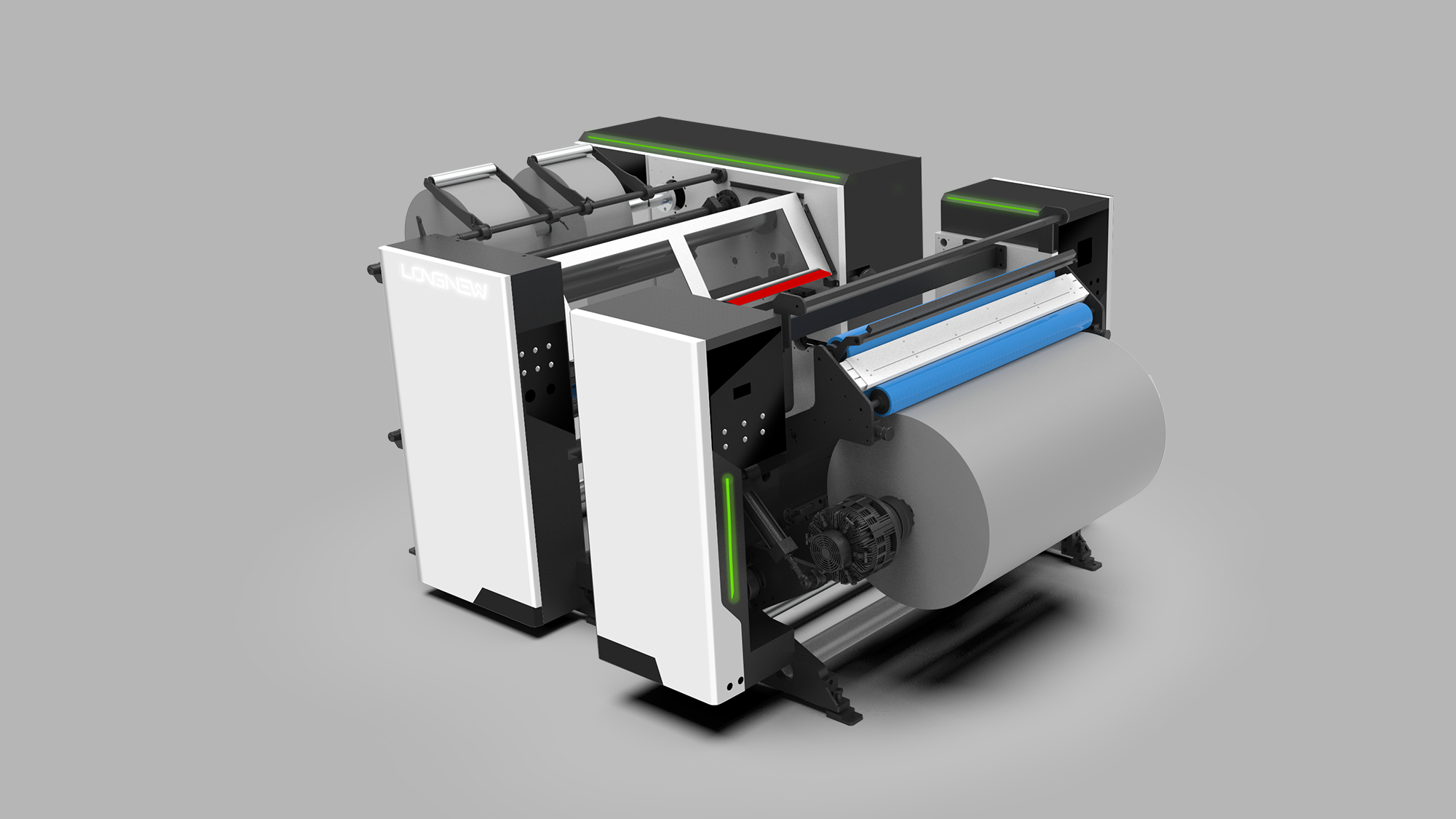

^{高速分條機SR5}

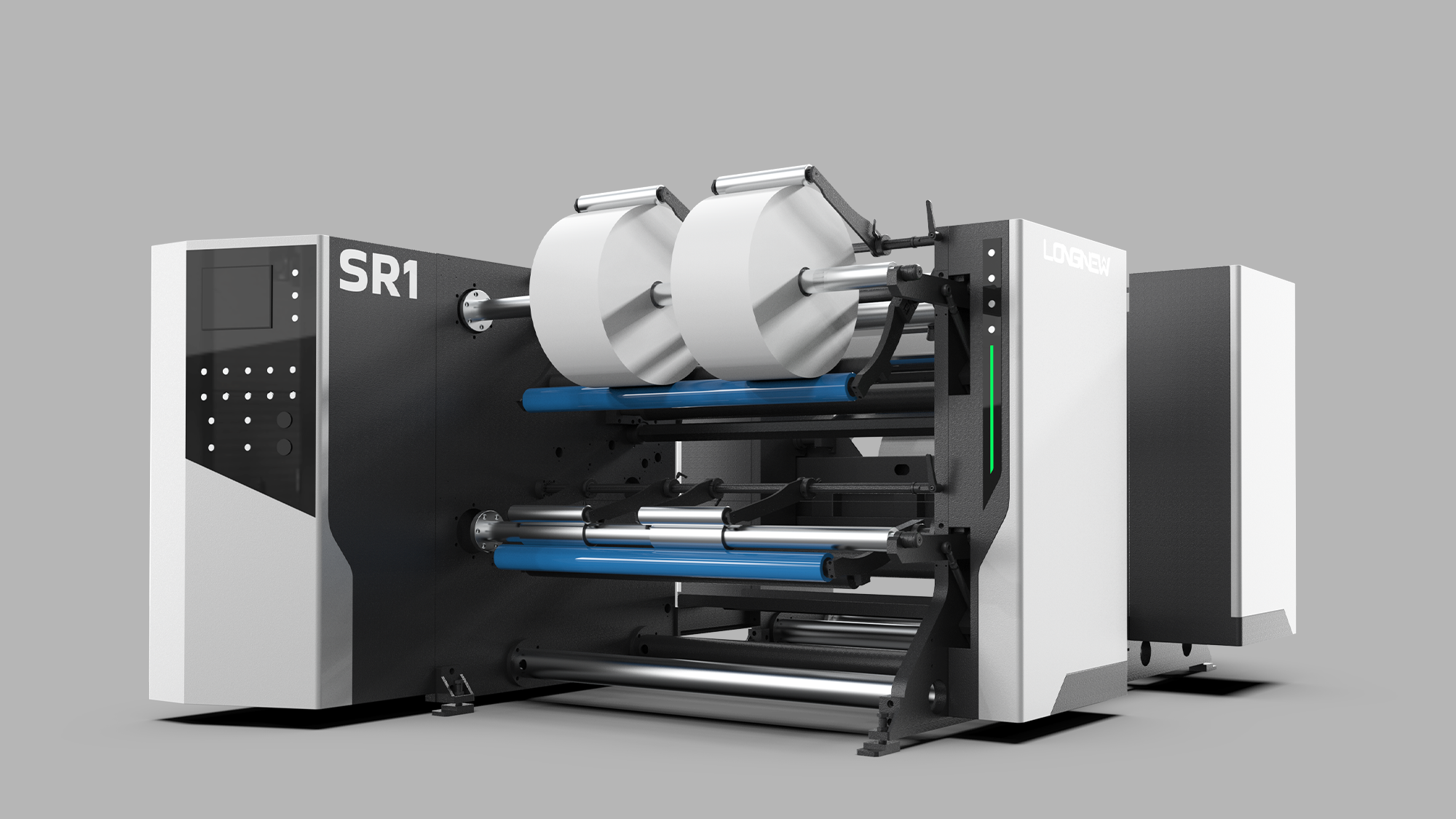

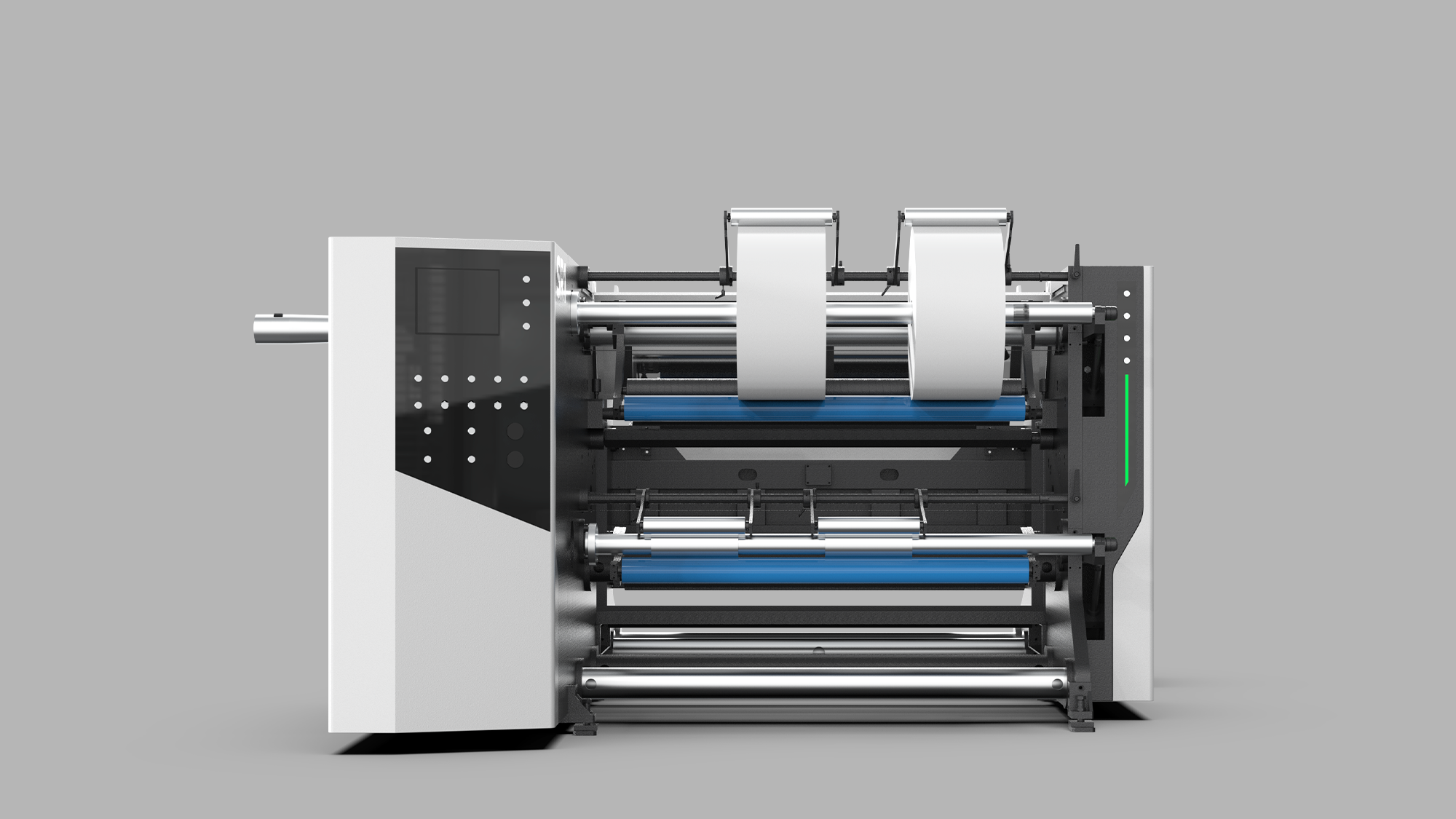

SR1 - 高速分條機

壓克力導光系統開發： 在 3D 階段精確規劃頂部與側邊「壓克力燈條」的嵌入槽位。透過異材質結合技術，將警示燈設計與板金齊平，不僅營造出未來科技感，更利用壓克力導光特性實現 270 度無死角的工作狀態提示。



視覺輕量化配比：調整深灰與白色的色塊比例，將斜切線條的銳利邊緣導入了圓角設計，並在特定轉折面導入斜向分色線，藉此打破大面積板金的笨重感，不僅柔和了銳利邊緣也營造出符合「高速」定義的輕快視覺律動。



人機介面與工程對位：跨機種的語彙一致性

斜面操作介面優化： 呼應印刷機專案的「斜面切形」特色，操作介面角度經過 3D 人因模擬調校。斜面設計不僅在視覺上與機身線條一體化，更確保操作者在站姿時擁有最佳的觀看視角與手部觸及範圍。



量產分件與 DFM 驗證： 針對多斜面造型進行板金分件優化，減少複雜折彎導致的公差累積。透過簡化分件，除了降低加工難度，更確保在快速裝機過程中，各個飾板與操作面板能精準扣合。





SR5 - 進階高速分條機



空間效能優化：將操作箱設計為「內嵌式」結構，使機身整體視覺更趨平整、專業，同時減少突出的機構對廠房動線的干擾。



最佳觀測視角： 配合進階型機身的高度，我們將線條式警示燈配置於設備高處的內斜面上，確保操作人員在機台周邊任何位置，皆能透過斜面或直接視線，無死角地觀測運作狀態。

---

【專案後記：精益求精的合作長跑，定義工業設計新標竿】

隨著「高速分條機」的開發完成，形碩設計與久馨工業的合作已超越單一設備的優化，進化為全方位的品牌家族化工程。在第四次合作中，我們精確將印刷機的斜面語彙與分條機的動態效能整合，透過壓克力導光與板金輕量化技術，實踐了「美學與工程共生」的終極目標。



這段精益求精的歷程，見證了我們對細節的偏執與對量產實務的深刻理解。從最初的視覺摸索到如今完整的產品版圖，形碩不只是板金設計者，更是協助客戶接軌國際市場的戰略夥伴。最終呈現的家族化氣勢，不僅是工程的展現，更是雙方團隊共同追求卓越的最佳回饋，為傳統機械業注入了無可取代的品牌生命力。



SR1 & SR5 家族語彙
