【設計核心目標：印刷設備的高性能體現與人機操作優化】

聯巨科技 T-REX XT 印刷機作為高效能的印刷生產設備，其設計核心在於展現極致的「穩定感」與「精準度」。形碩設計在此專案中，致力於簡化傳統重型機台複雜的視覺線條，透過精確的板金分件與人機工程配置，優化維修動線並提升操作者的直覺體驗。我們將「職人精神」具象化為每一處折角與飾板細節，確保設備在高速運轉中依然維持專業且沈穩的視覺表現。

【視覺語彙演譯：簡潔俐落的層次美學與色彩計畫】

針對聯巨科技傳達的「專業技術力」，形碩提出了三款基於簡約、俐落風格的視覺方案。我們不僅處理外殼造型，更深入研究噴頭移動軌跡、操控區的人體工學以及 MIT 品牌識別的滲透方式，確保設計美學能完美對接重型板金的生產製程。

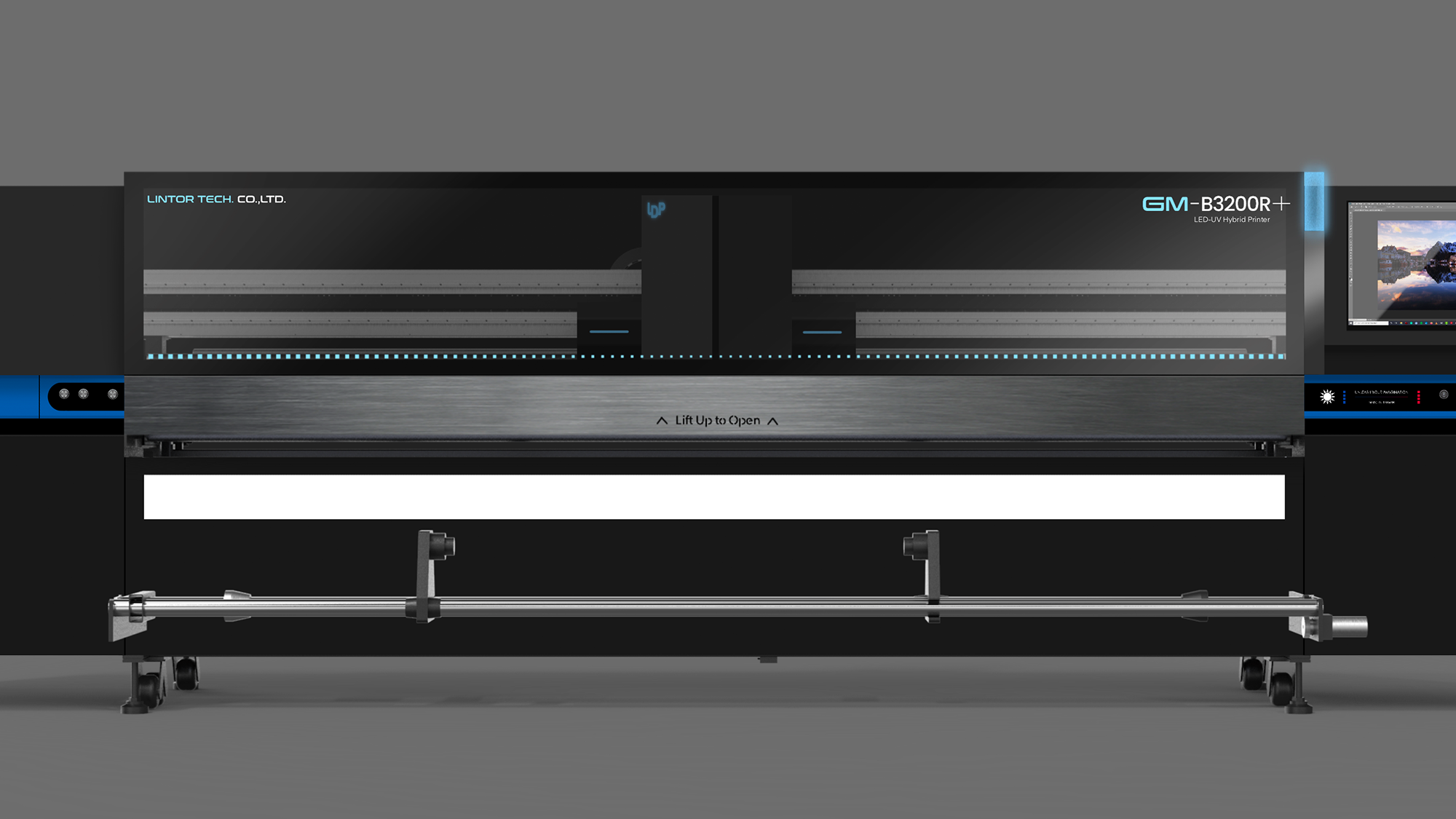

提案 A：俐落與職人精神 —— 極簡線條與直覺引導工程

強調以最少且必要的線條勾勒造型，將操作機能隱藏於簡約的斜面之中，營造出專業氛圍，讓操作者能更專注於生產品質。

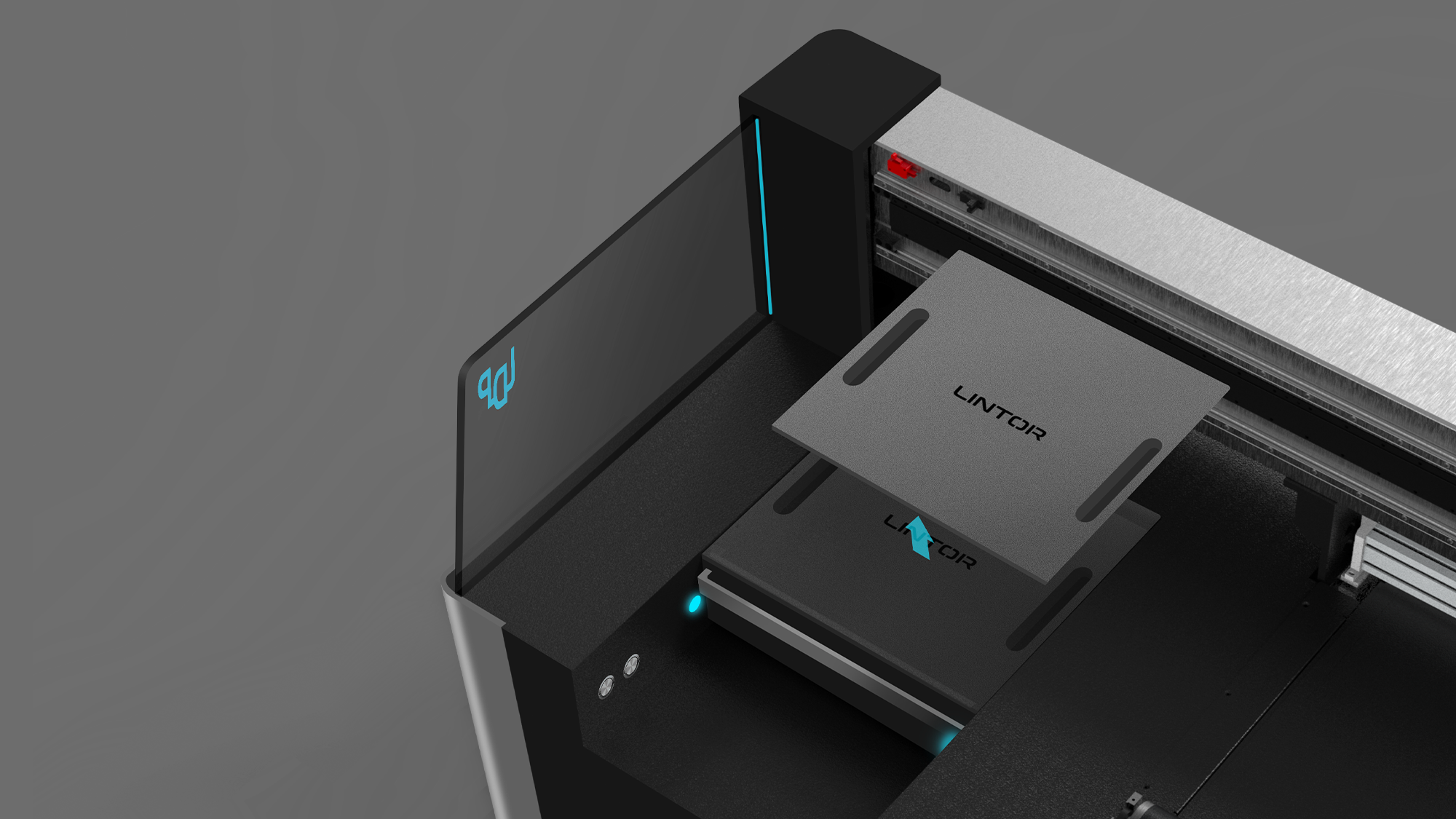

維修門隱藏式設計： 採用凹槽式門取手，並於槽內配置引導式 LED 燈，在弱光環境下亦能直觀指引開啟位置。

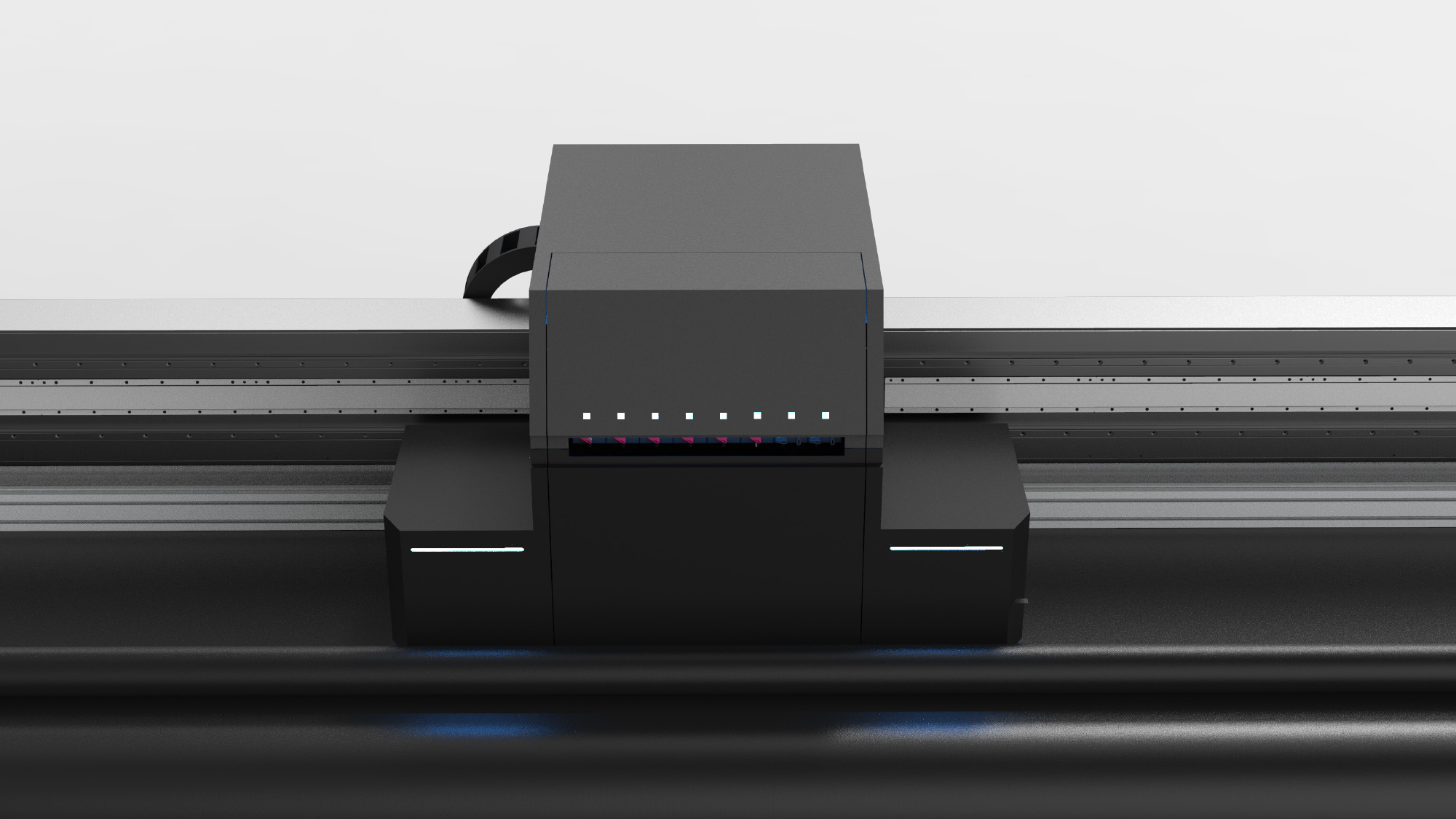

動態噴頭視覺重塑： 噴頭外殼以強烈上下斜面設計，搭配灰階分色與小方格點綴，結合移動燈條展現高速列印時的動態特色。

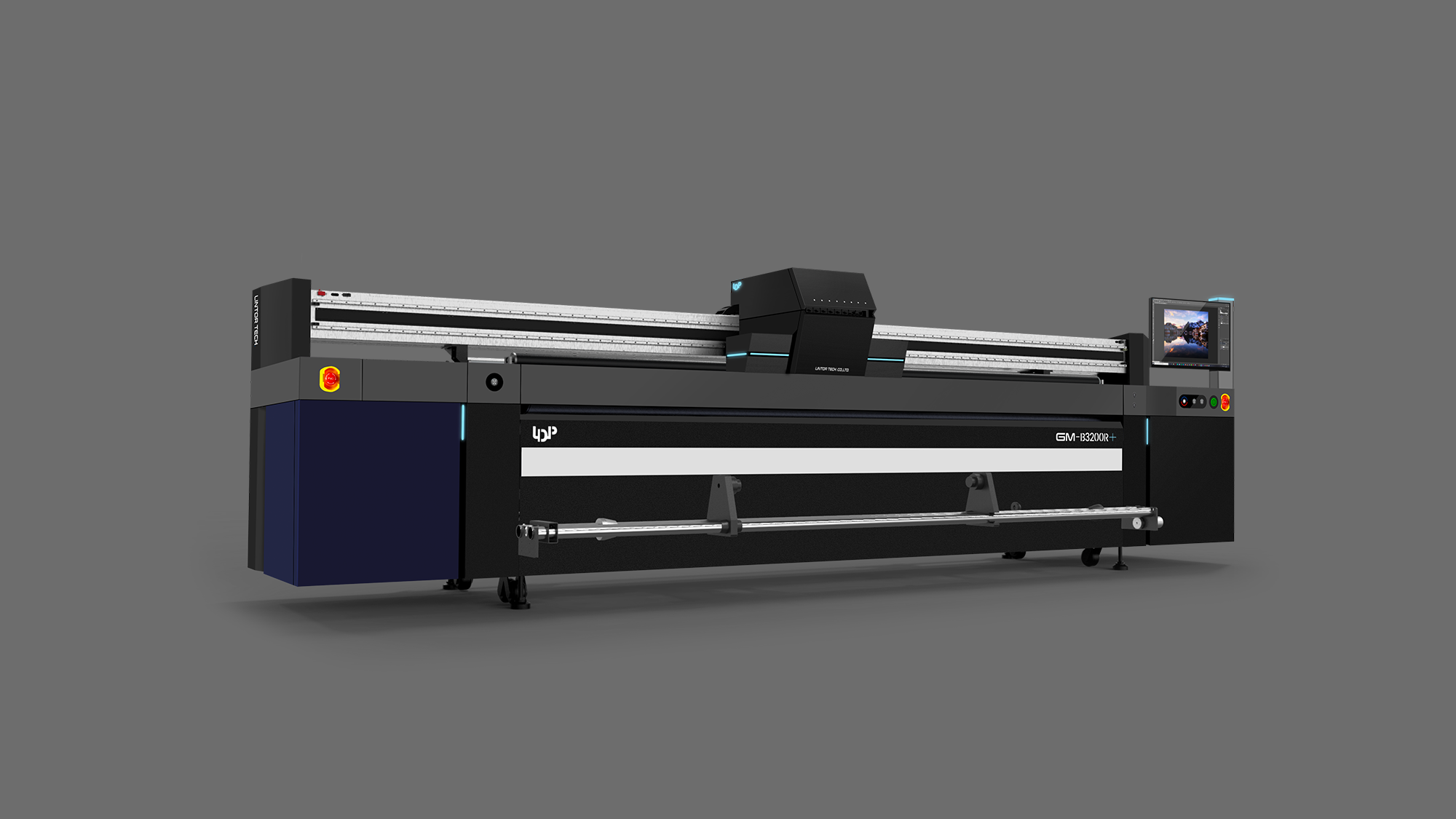

提案 B：流線型與科技感 —— 圓潤曲面與導光材質的搭配

突破傳統板金的生硬印象，改以充滿未來感的曲面語彙，結合壓克力導光特性與異材質疊加，強化設備在現代化廠房中的識別度。

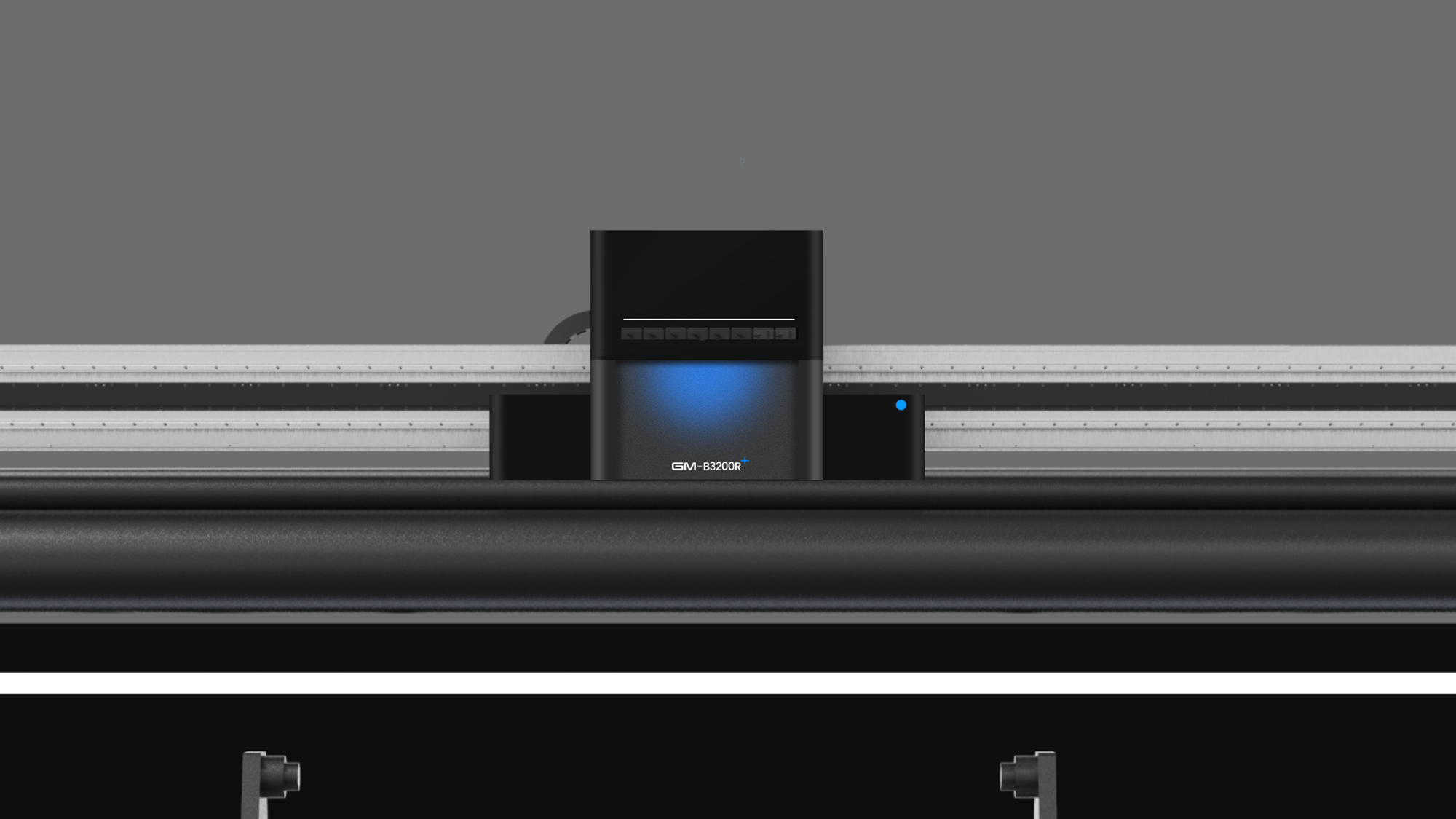

霧面暈光噴頭模組： 噴頭殼體融合霧面壓克力，將內部光源轉化為細緻的暈光效果，並於表面印刷型號以強化產品細節。





視覺識別強化： 利用兩側壓克力飾板的導光特性使 LOGO 發光，並加入藍紅元素象徵台灣製造精神。

提案 C：全包覆設計 —— 全罩包覆與穩重的幾何塊體

採全罩式結構設計，賦予設備高度的完整性與視覺重量，透過方正的量體感與不鏽鋼材質，呈現出穩定可靠的品牌信賴度。

異材質拼接： 採用大面積髮絲紋不鏽鋼板材，呈現精密儀器的高感官質感，同時具備優異耐候性。



透明視窗： 視窗表面印刷漸變方格圖樣，模擬噴頭運作方向，將機能美學與動態意象結合。



人體工學按鈕區配置： 以藍色板金分件切換視覺焦點，並採斜面角度設計操作區，使操作手感更符合人體力學。

【工程實務驗證：從重型設備美學到量產規模的結構精煉】

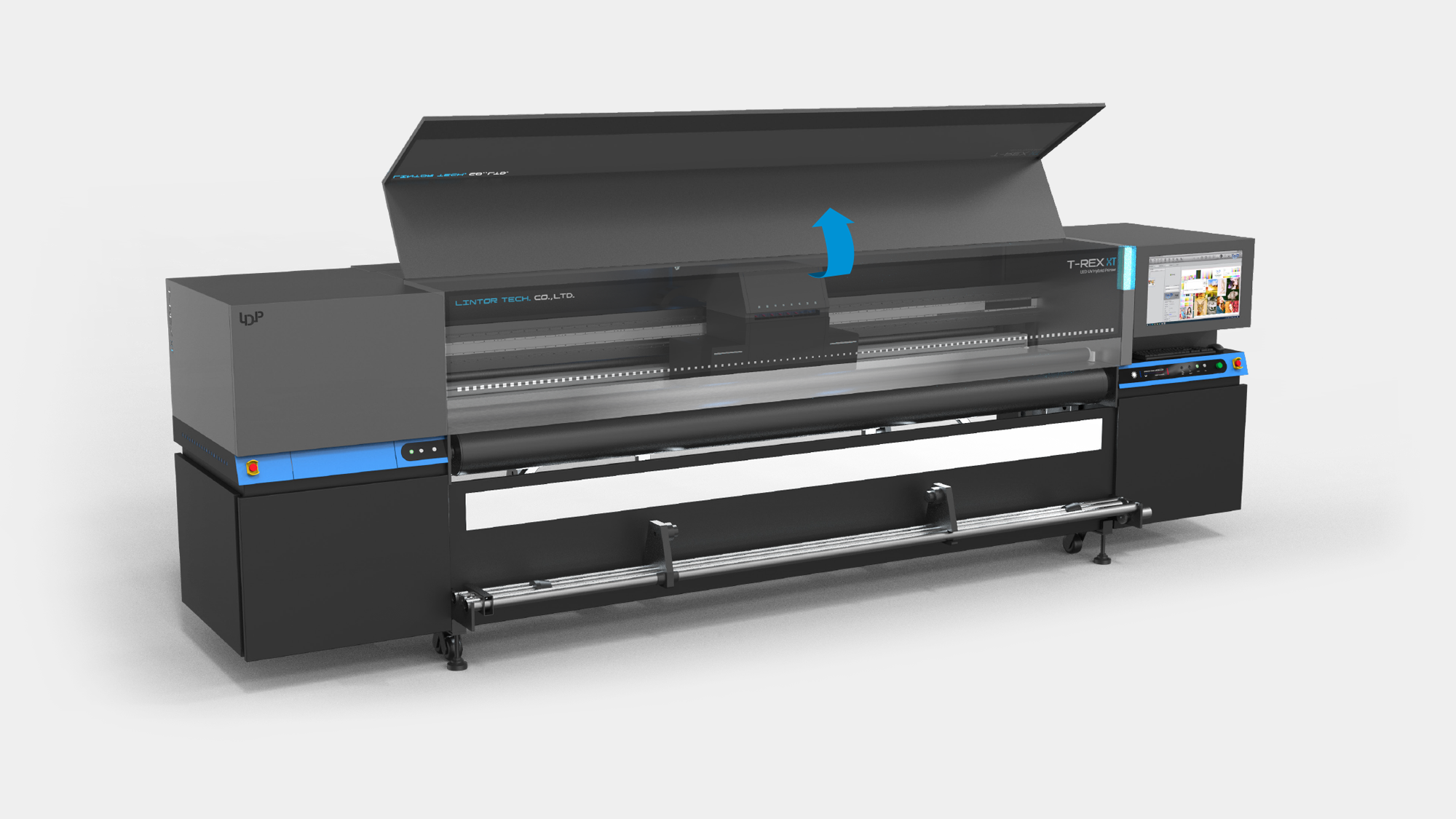

在客戶選定具備穩重專業感與大面積不鏽鋼應用的提案 C 後，進入 3D 最終外型定案階段。此階段核心在於確保大型重型設備在「視覺品質」與「組裝效率」間取得完美平衡。我們針對操控介面的邏輯整合、噴頭移動區的視覺強化，以及 MIT 品牌識別的立體化呈現進行了優化，確保 T-REX XT 在實際量產後，能展現出超越傳統工業機台的造型外觀。

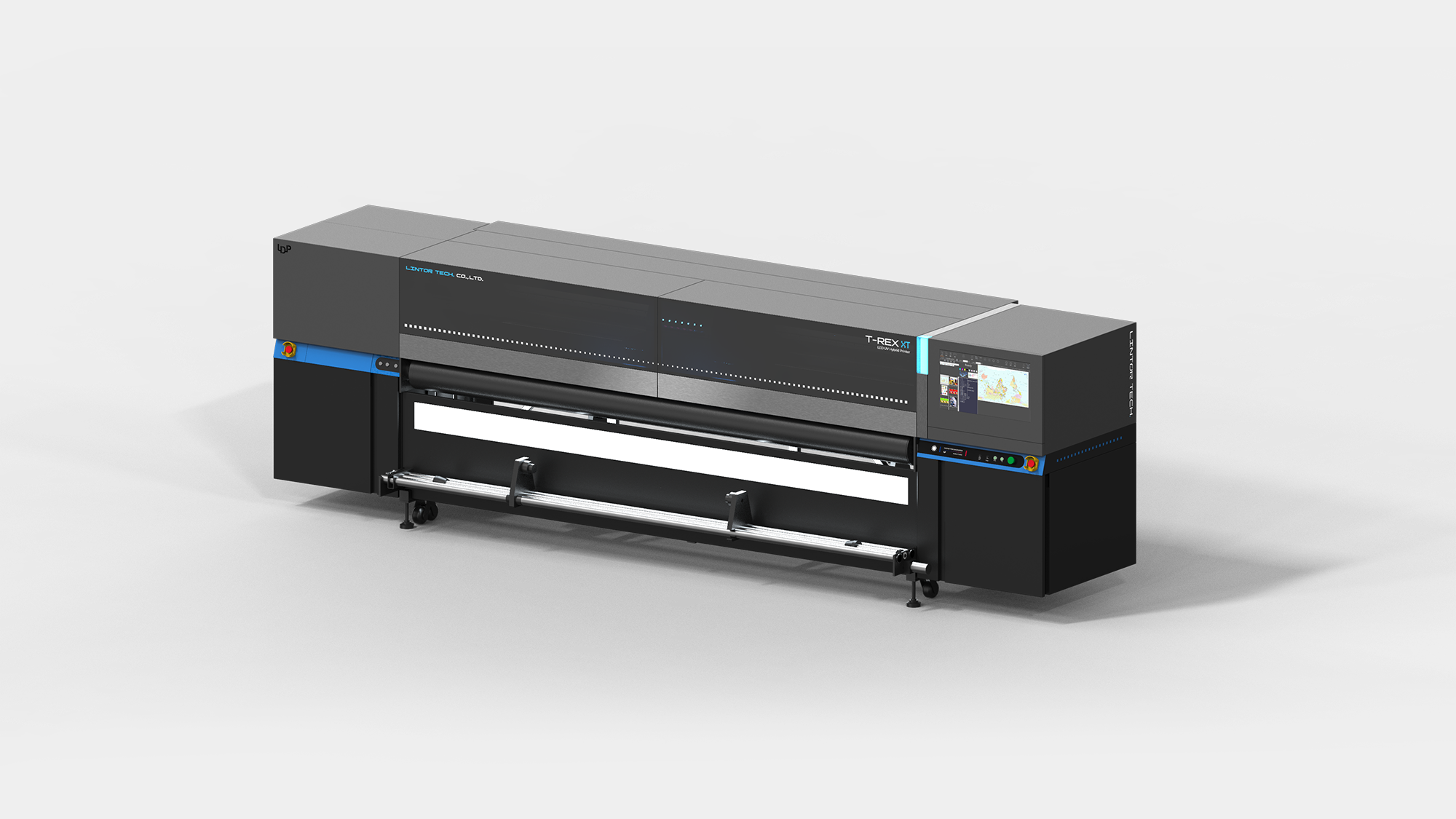

全罩板金版本　


無上罩板金版本

依客戶需求，我們最終也規劃了無上罩包覆的造型，在內部的細節設計同樣不馬虎，讓兩種模式下都能保有識別度及造型特色。


識別系統建立



側邊板金導入內凹式的型號字樣設計（T-REX XT），結合方格陣列元素，在強化品牌識別的同時，也能作為機台側邊的點睛之筆。


台灣製造標語設計

於壓克力面板與飾板上，精緻印刷「MADE IN TAIWAN」圖樣與企業標語（UNLEASH YOUR IMAGINATION），並結合藍、紅色彩元素與世界地圖圖樣，向全球市場傳遞高階 MIT 職人工藝精神。


人機介面整合與操作體驗優化

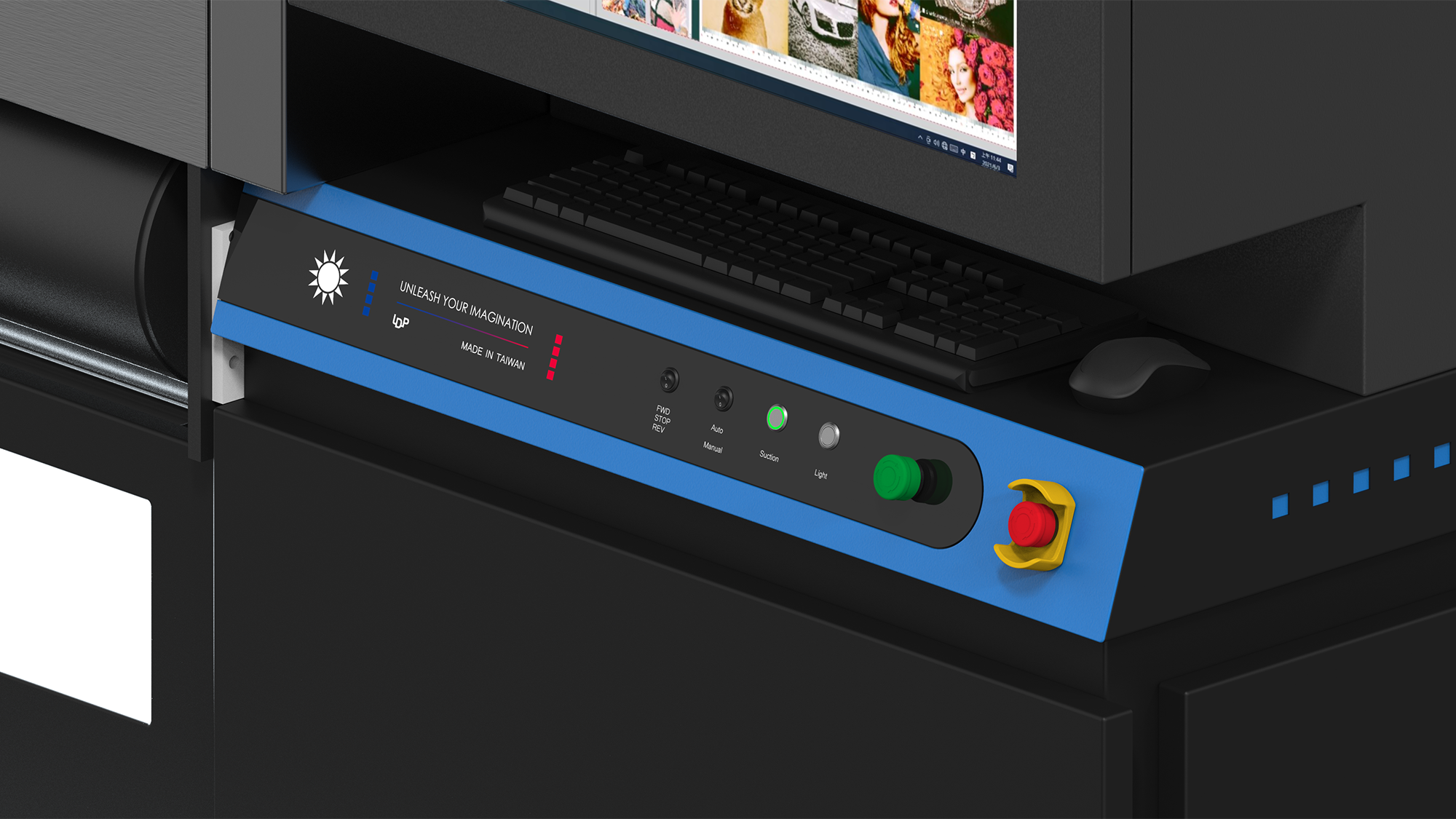

一體化操控面板工程：

將原本分散的各項功能按鈕（如吸風、燈光、自動/手動切換等）集中整合於高質感壓克力面板上。透過圖像化與文字的標示，提升操作直覺性並解決視覺雜亂問題。


數位動態引導視覺




在噴頭與機身關鍵位置設計「列印序列」與狀態燈號，利用燈光強弱與色彩變換，讓操作者能即時監控設備運作現況，確保生產流程順暢。

【專案後記：定義重型印刷機的品牌新價值】

形碩成功協助聯巨科技將 T-REX XT 印刷機提升整機形象。核心價值在於透過 DFM 板金設計解決大型設備在視覺整合、操作人機與品牌意象傳達。我們將「台灣製造」的精神內化為設計語彙，透過噴頭造型強化、操控飾板整合及創新的 LED 引導系統，解決了傳統工業設備設計感匱乏的痛點。
