【專案核心目標：中階加工機的品牌重構與工程優化】

針對 1600VL 立式加工機專案，形碩設計的核心任務是在「歷史品牌精神」與「中階市場規格」之間建立技術平衡。形碩不單執行外觀塑形，更以專業優化板金結構件的模組化拆解，協助客戶在不增加材料成本的前提下，提升機台的科技辨識度與國際市場競爭力。

---

【設計語彙實踐：對標國際市場的三大造型提案與技術路徑】

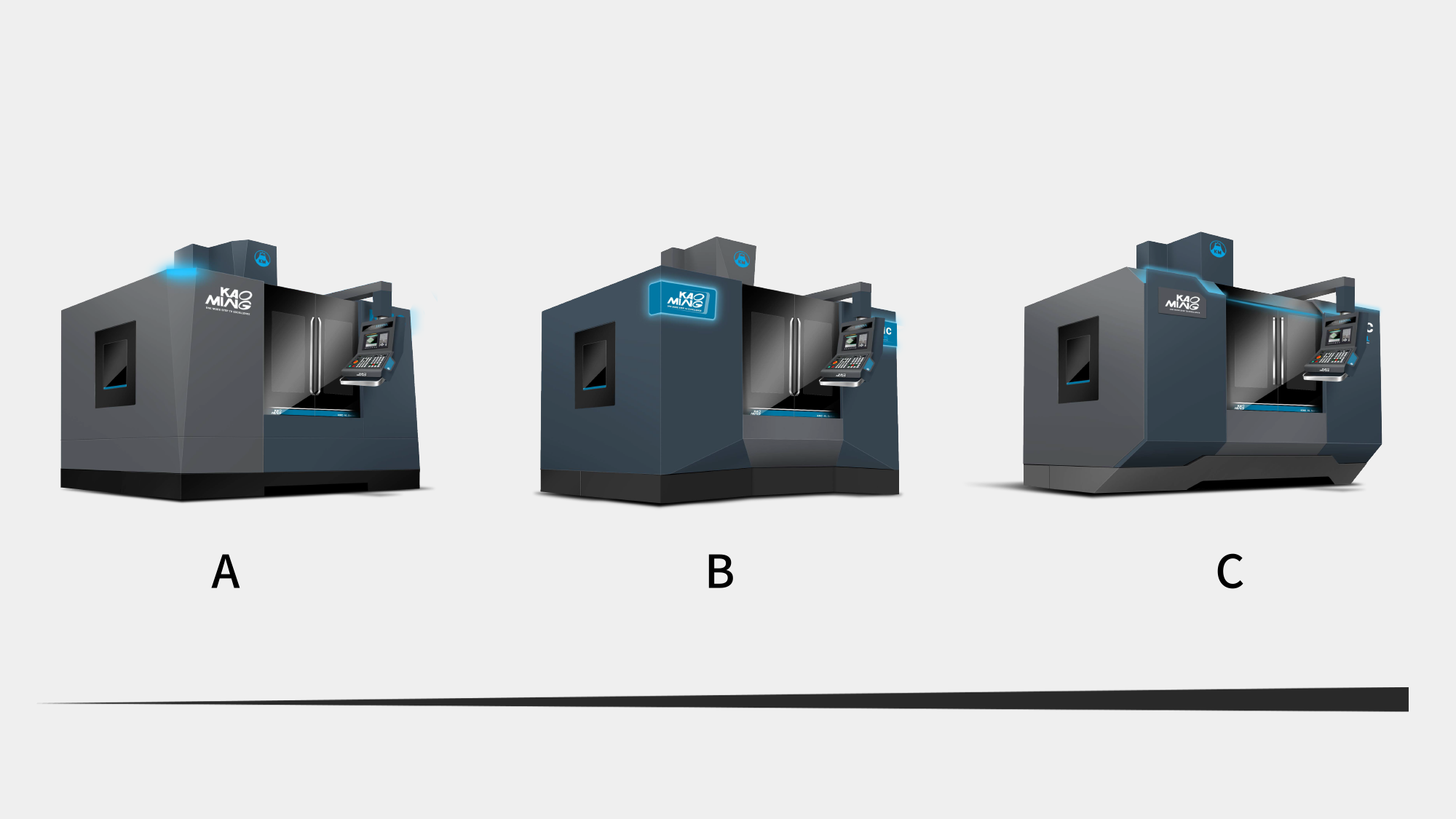

在 1600VL 專案中，形碩設計不僅追求美學的突破，更致力於將高速加工特性轉化為視覺語彙。我們提出三款針對不同市場定位的設計方案，從穩重大方到極致科技感，協助設備商精準對標歐美亞市場的客戶群體。

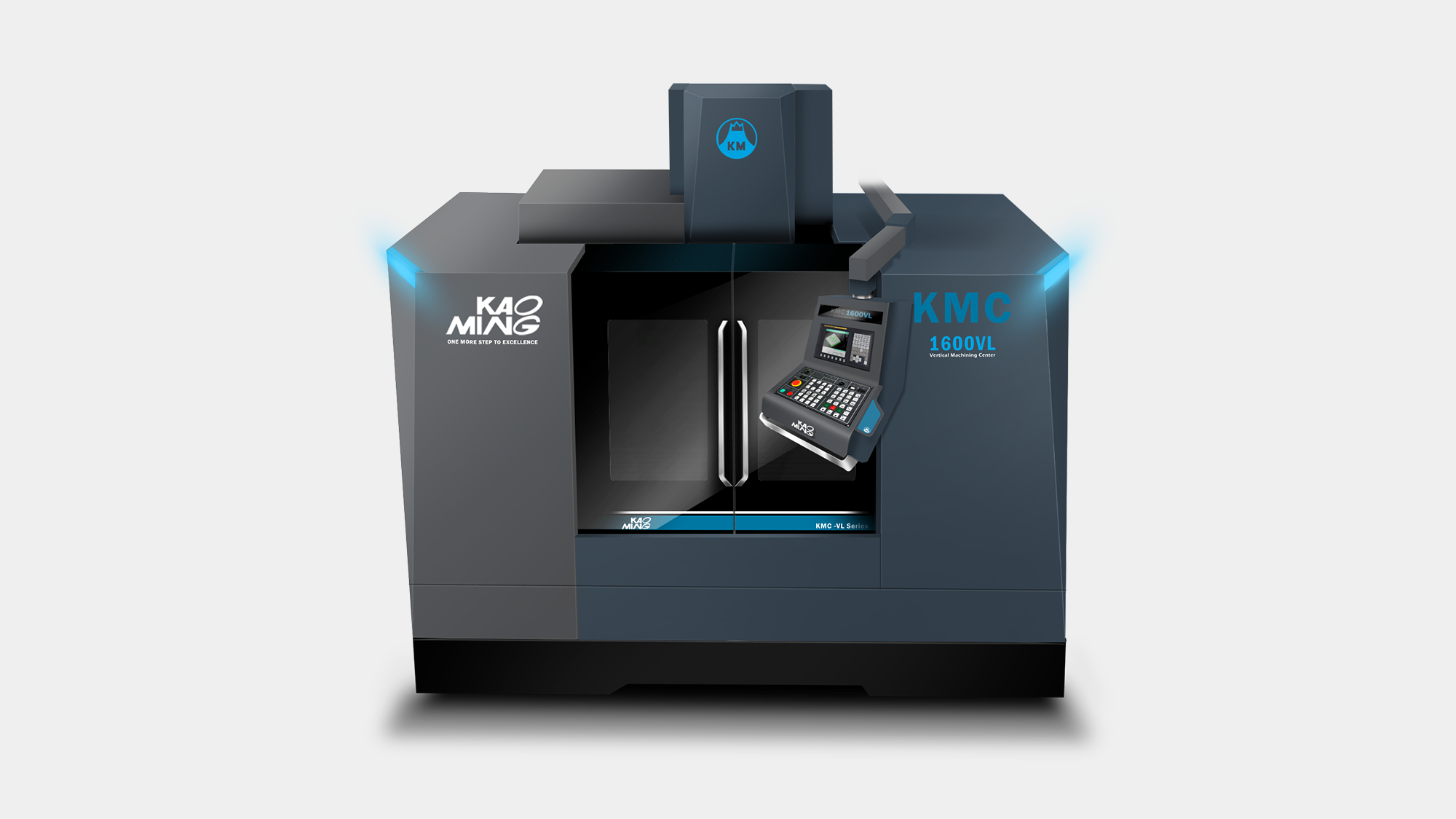

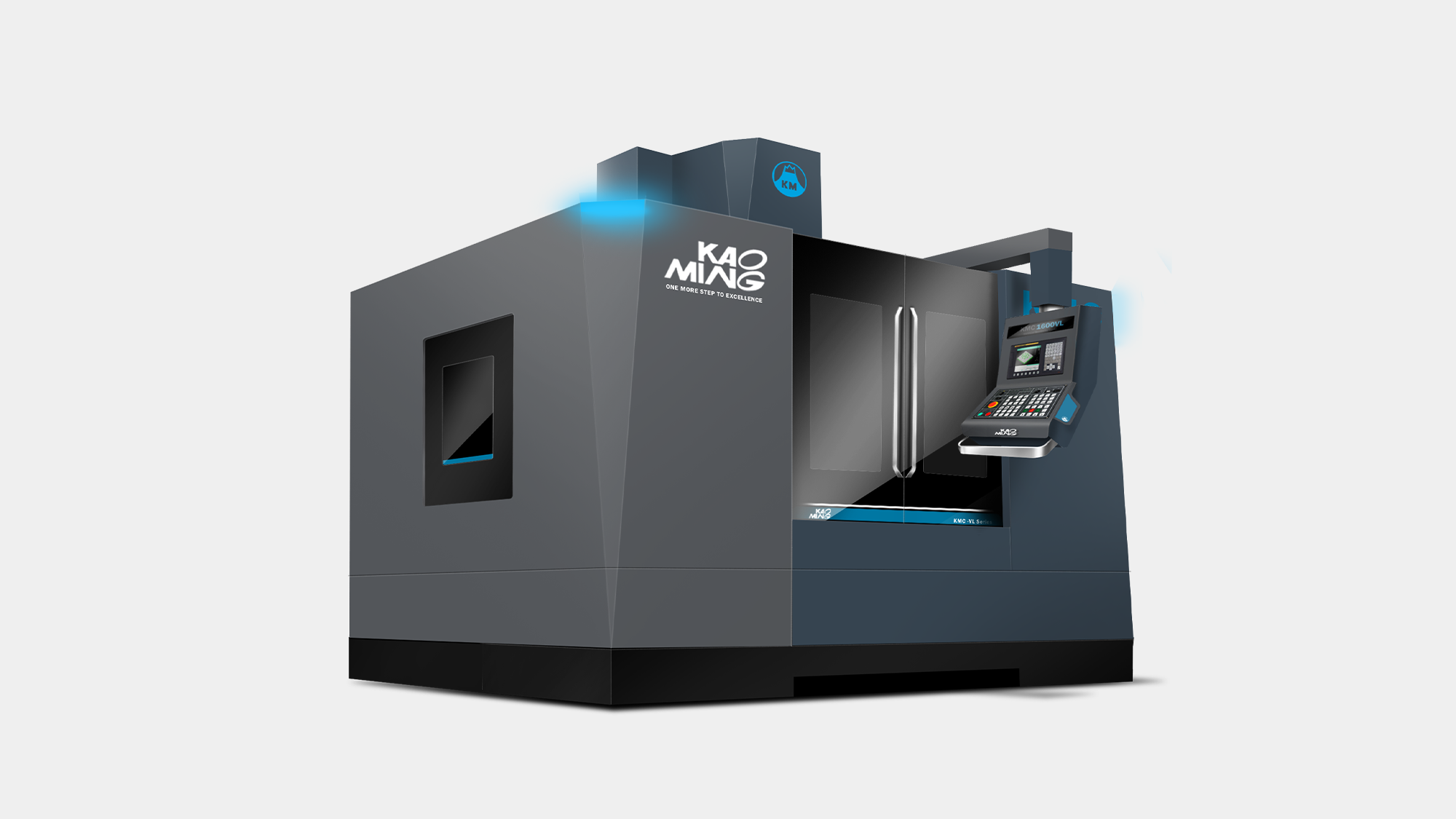

提案 A：穩重塊體與幾何切割——強化視覺剛性與速度感

本提案以大面積塊體切割為主軸，旨在透過視覺厚度傳遞機台的加工穩定性。形碩設計在此方案中，運用幾何線條解決了大型機台易產生的笨重感。



一體化防護與遠端識別特徵： 於斜切面結構高處嵌入警示燈組，減少外掛支架產生的加工干涉與碰撞損壞風險；門飾板運用高對比配色邏輯，確保在大型廠房的遠端距離下，仍具備高效的機種辨識度。



結構化視覺減重與動態語彙： 利用 45 度俐落斜切面物理性抵消大型機台的體積壓迫感，並將主軸外罩的線條特徵與內部線軌的高速進給特性進行邏輯連結，從外觀直觀體現設備的動態反應速度。

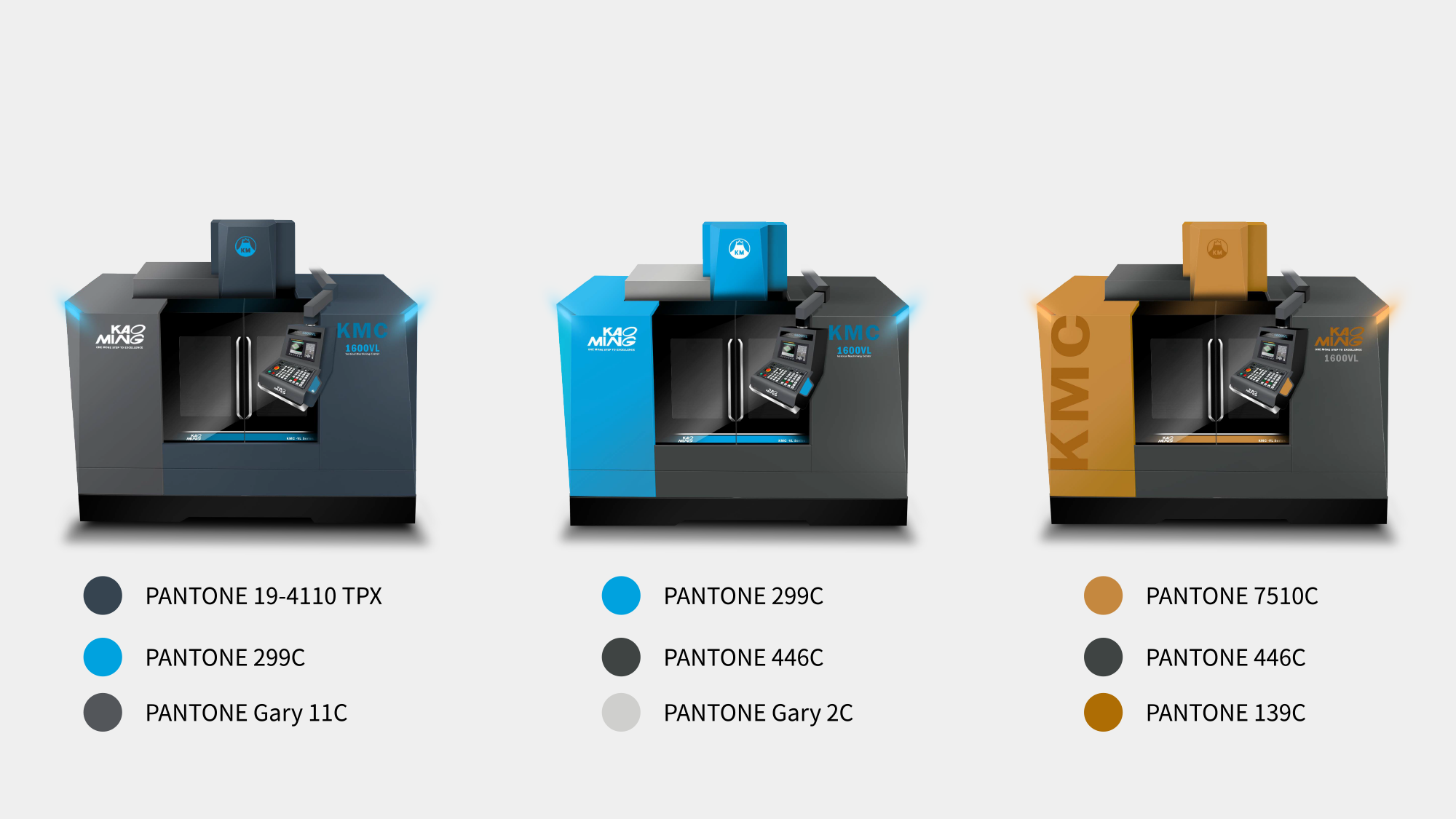

色彩計畫： 運用深金屬灰色與午夜藍的深色調配色，透過大面積色彩分佈提升設備的工業質感與耐髒汙性。

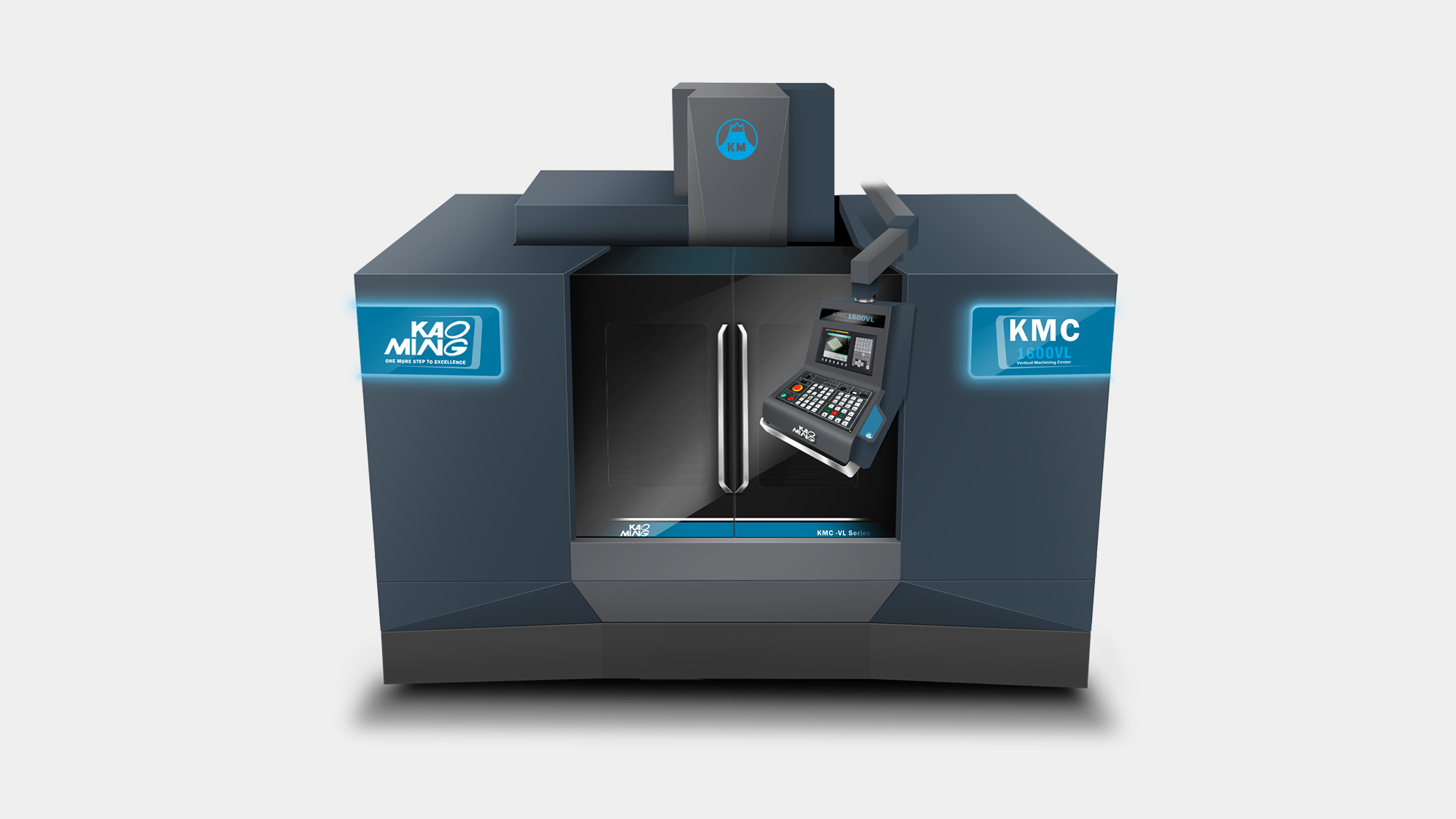

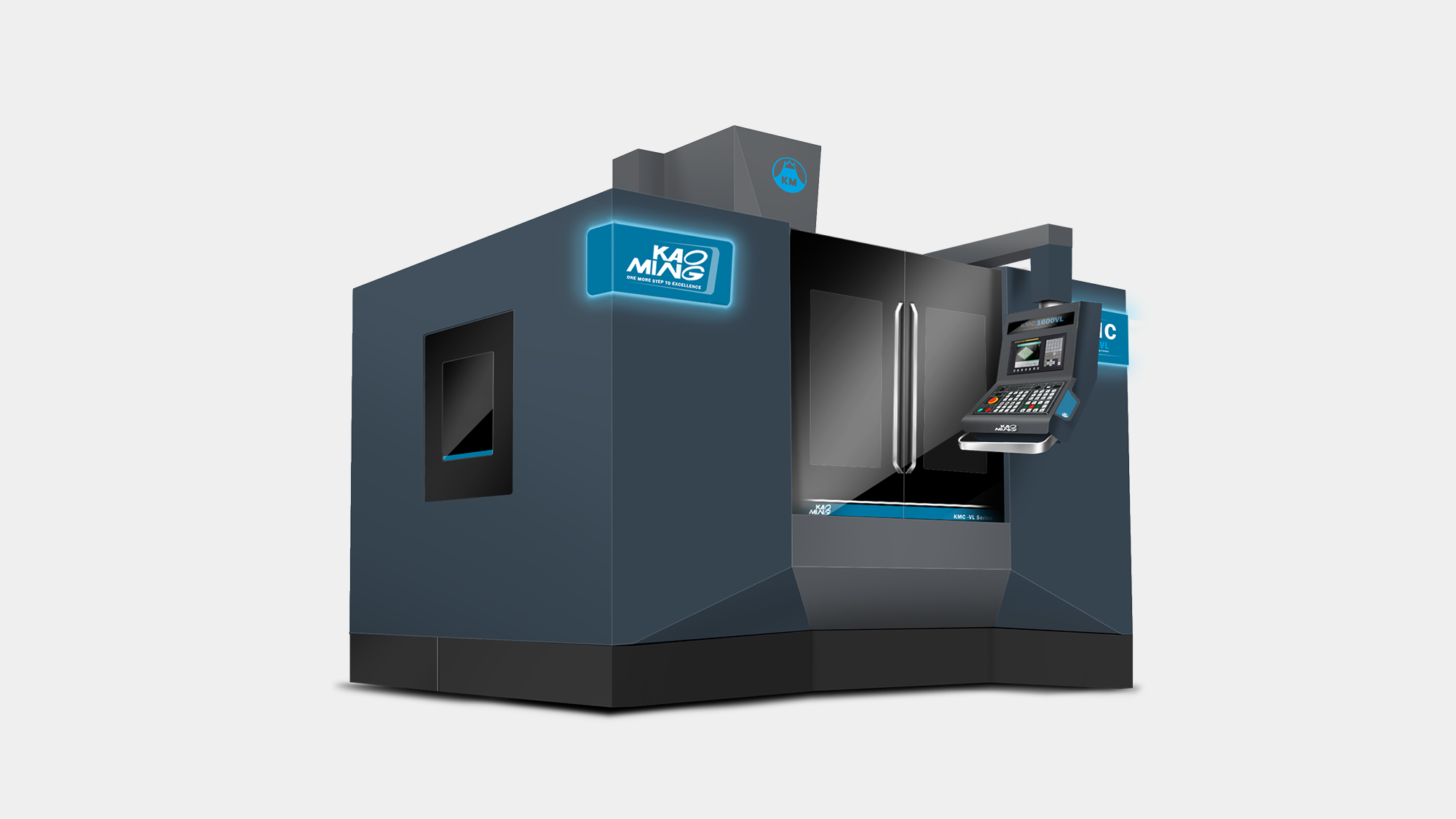

提案 B：汽車工業美學導入——高透明感與人機介面的整合

本提案將汽車設計中的「頭燈」與「進氣口」元素引入工具機領域，形碩設計試圖透過透光材質與板金的異材質結合，打破傳統加工機的單一金屬感。



人機工程與維修動線優化： 水箱蓋板與機身線條同步採內凹式設計，為操作者預留標準腳踢空間，在維持儲水容量的前提下，優化操作站姿穩定度並排除水箱抽拉的物理干涉。



異材質整合與導光光學工程： 導入高光澤壓克力印刷銘板結合板金折邊技術，模擬汽車燈條導光原理，透過板件間的折射光源提升警示系統的覆蓋範圍與視覺質感，強化中階機種的科技檔次。

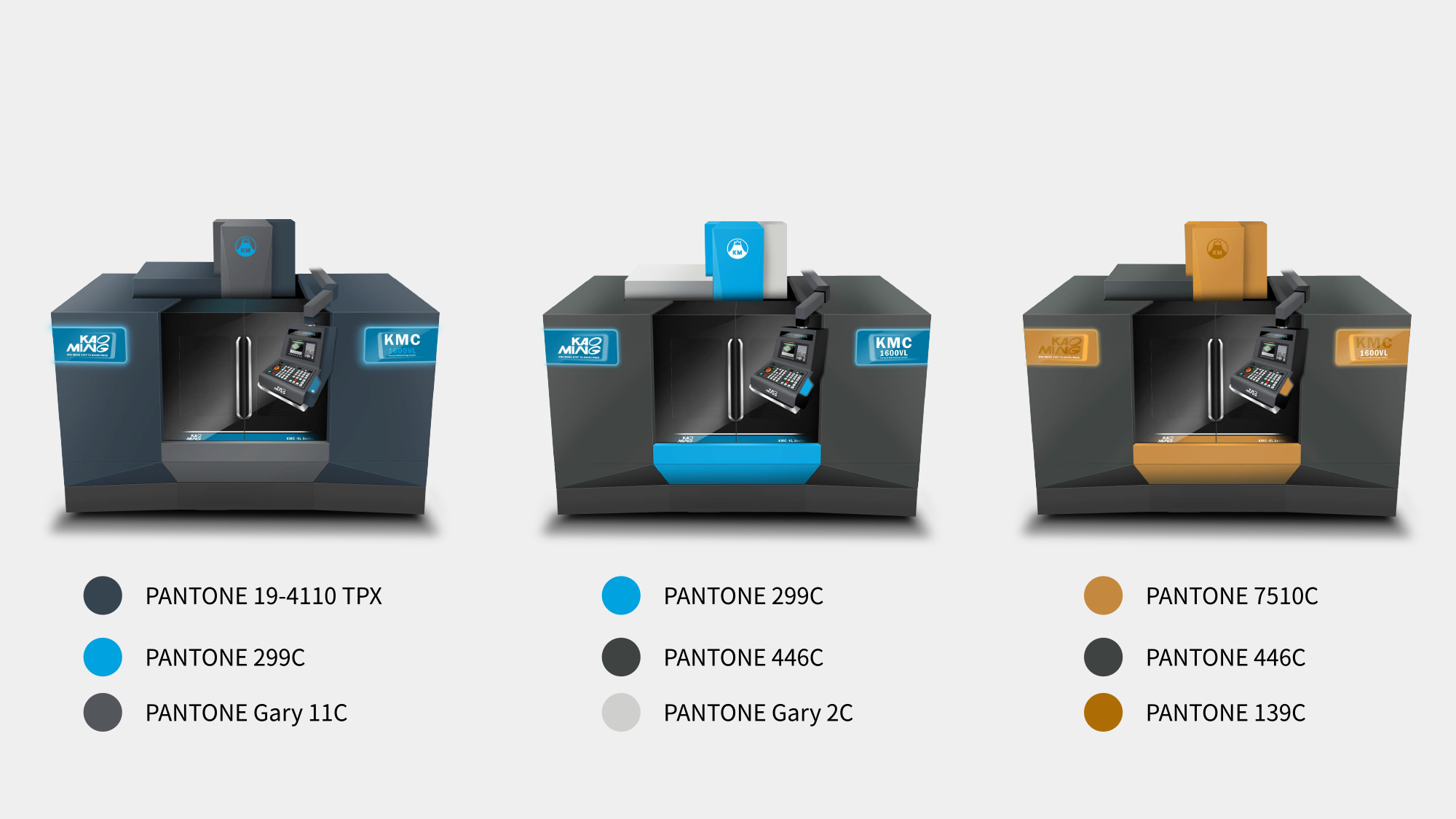

色彩計畫： 運用深金屬灰色與午夜藍的深色調配色，透過大面積色彩分佈提升設備的工業質感與耐髒汙性。

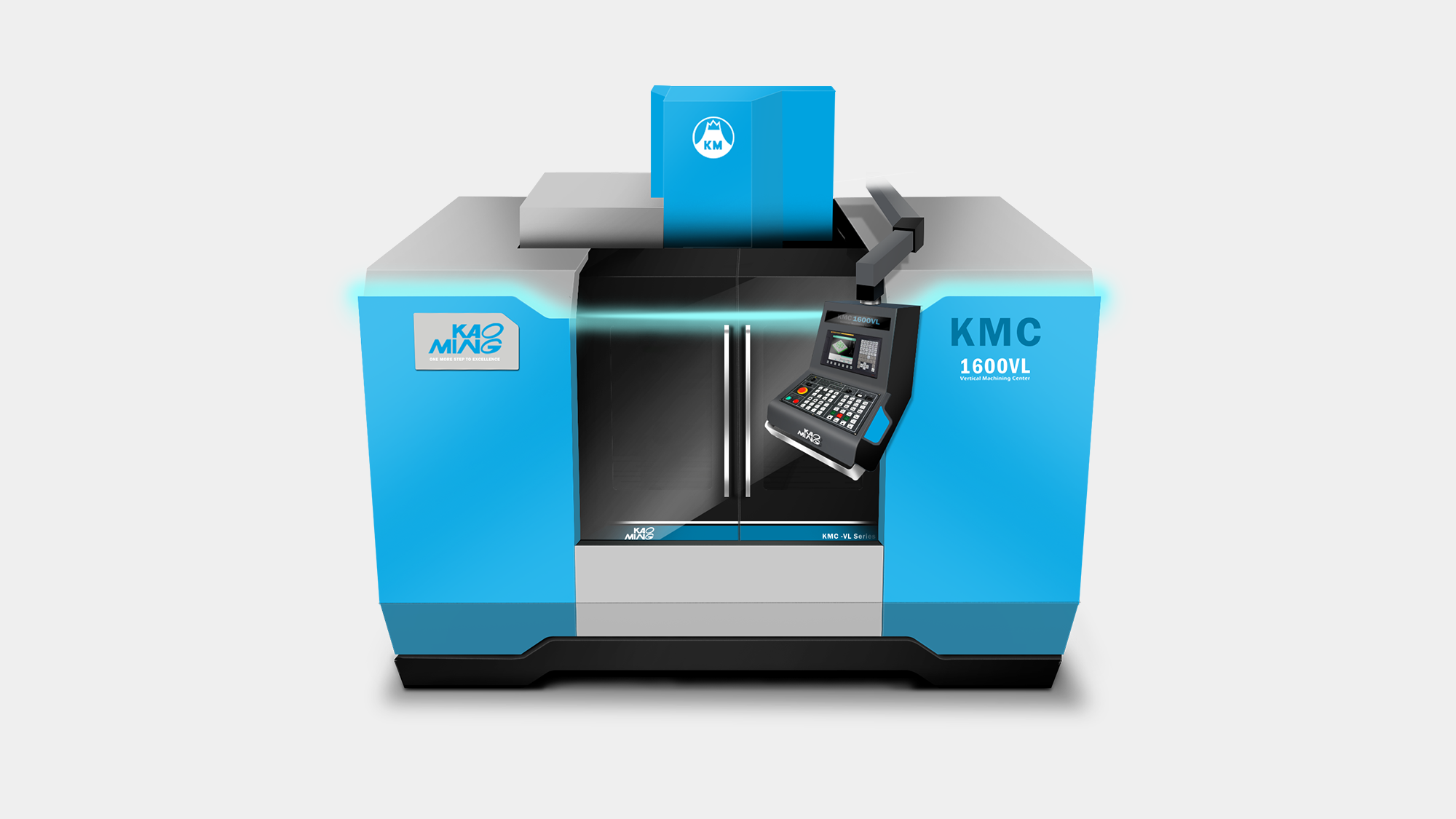

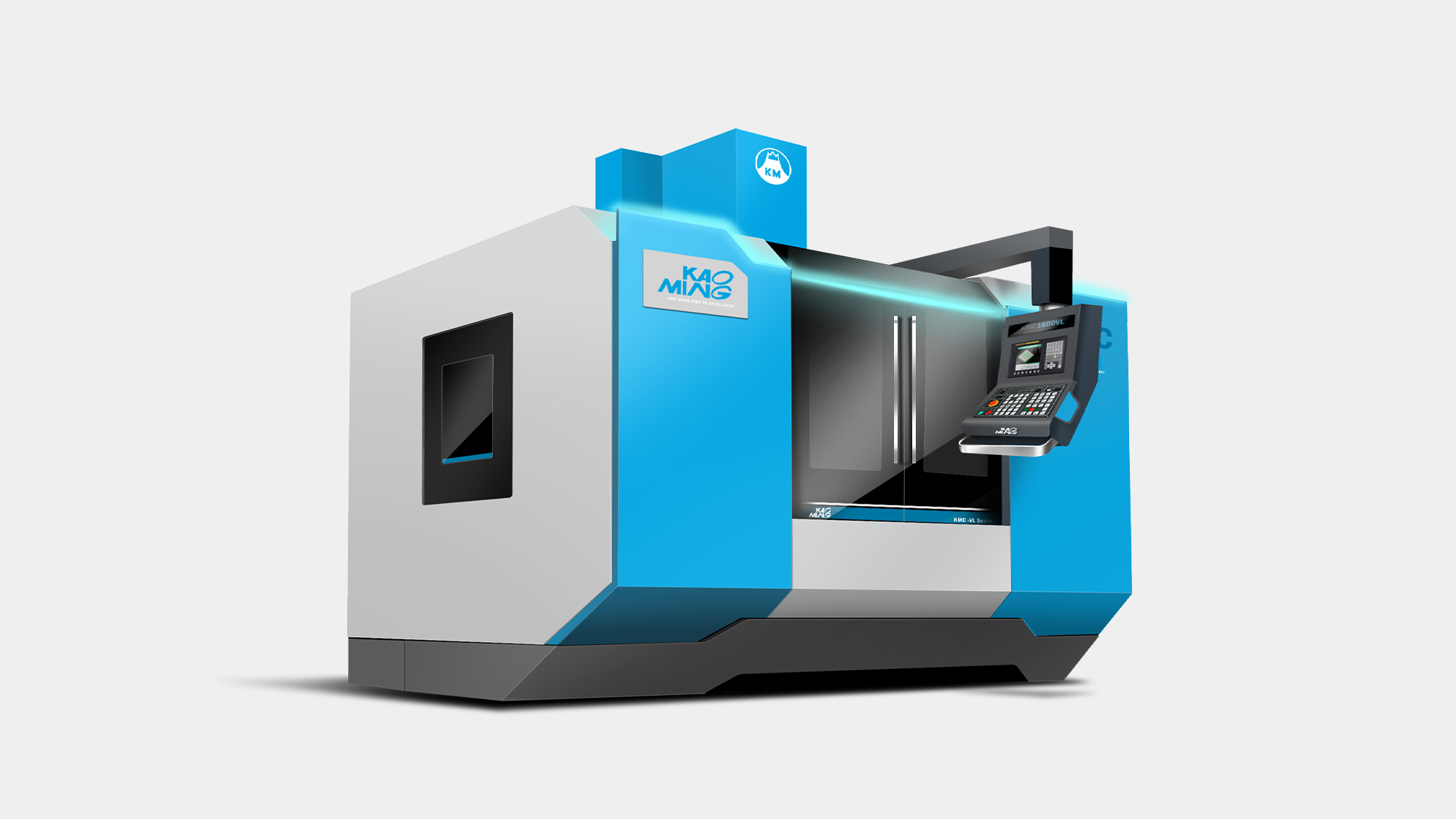

提案 C：超跑流線空力套件造型——主打汽車模具高階市場

此提案為技術挑戰度最高的方案，形碩設計以汽車空力套件下護板為發想，鎖定追求極致視覺差異化的汽車模具製造商。



全面性造型連動： 從造型把手到下方的水箱蓋板，均維持一致的流線語彙，為客戶打造極具品牌溢價力的旗艦機種。



連續式光源與模組化成本控制： 透過精密板金接縫控制與導光技術，實現橫跨板件至壓克力門板的連續流線警示燈，並藉由內部支撐件的模組化開發，在達成業界首創造型的同時，有效管控板金加工成本。

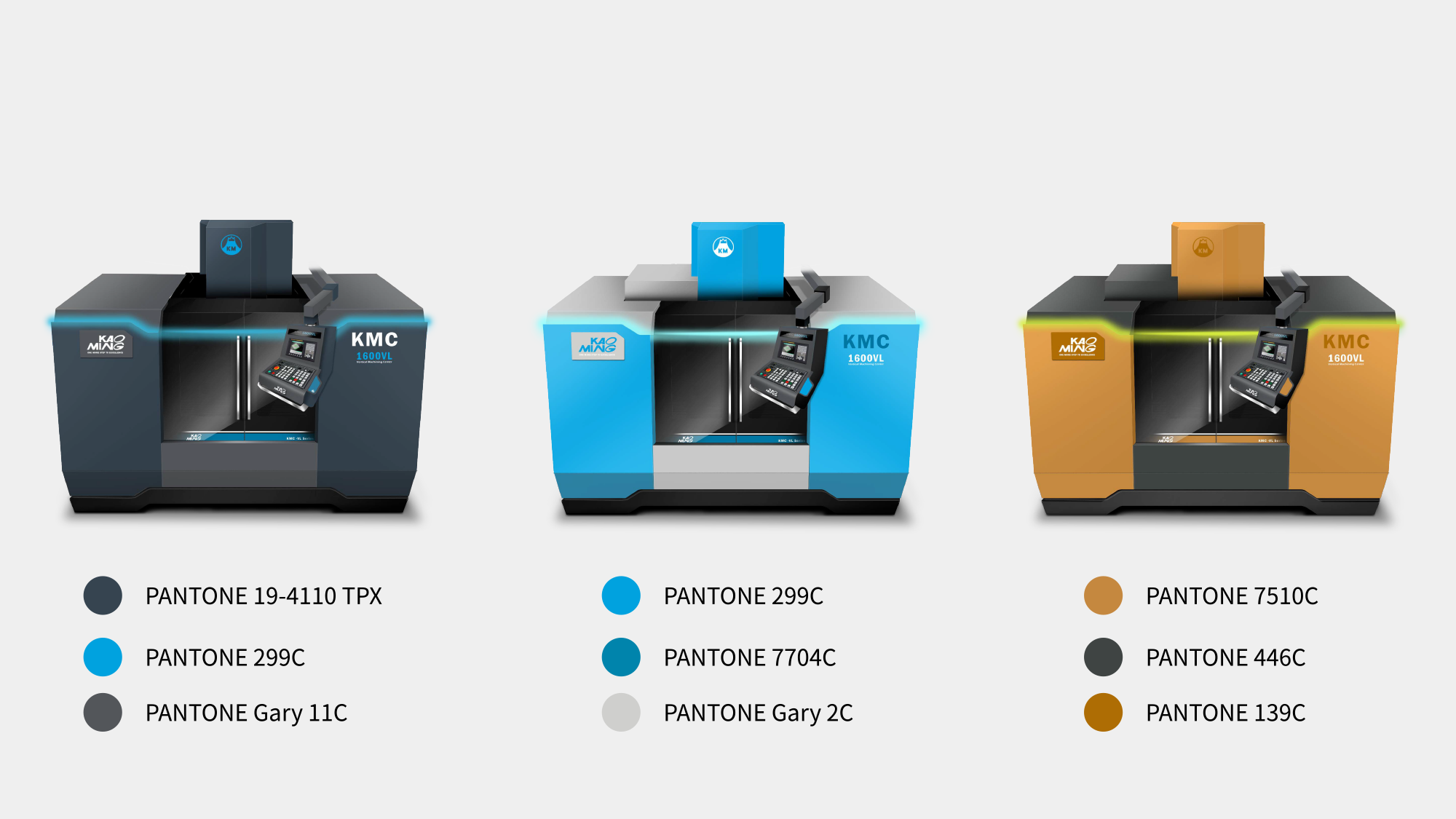

色彩計畫： 運用邁阿密藍（Miami Blue）作為主視覺色彩，精準對標高階精密加工市場，打破工具機常見的灰白色調。





提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【工程實務驗證：從 3D 模型轉化為量產規格的細節優化】

在確認以「提案 C」作為開發主軸後，形碩設計進階至 3D 建模與工程實務驗證階段。此階段的核心目標是將超跑流線造型轉化為可量產的鈑金結構，並針對操作者的使用頻率與機台的耐用性進行細節補強。透過精確的板件拆解與異材質整合，確保 1600VL 在具備高階識別度的同時，亦能符合嚴苛的加工環境與散熱需求。





警示燈與視覺識別整合

透過板金折射 LED 達到導光效果，光線從機身兩側延伸至中間門飾板，形成不間斷的「連貫式環繞燈效」，強化未來感並提升廠房內的警示能見度。



採用高質感印刷技術與壓克力異材質整合，結合內部 LED 模組背顯技術，實現具備層次感的高亮度質感，直接建立中高階機種的品牌溢價力。

控制器正面採用髮絲紋厚板彎折工法，兼顧手感與耐用度；把手處採「鏤空造型」設計，語彙與機身流線風格同步，提升操作的直覺性。





人機介面與操作效能優化

3D 階段精確設定 1800mm 的極大化開門寬度，確保人員進出料與大型模具吊裝的作業動線流暢，降低操作碰撞風險。

針對高頻率進出料的門檻區域，採不鏽鋼飾板包覆設計，防止工件撞擊損毀鈑金塗裝，維持設備長期的視覺美觀與防鏽效能。

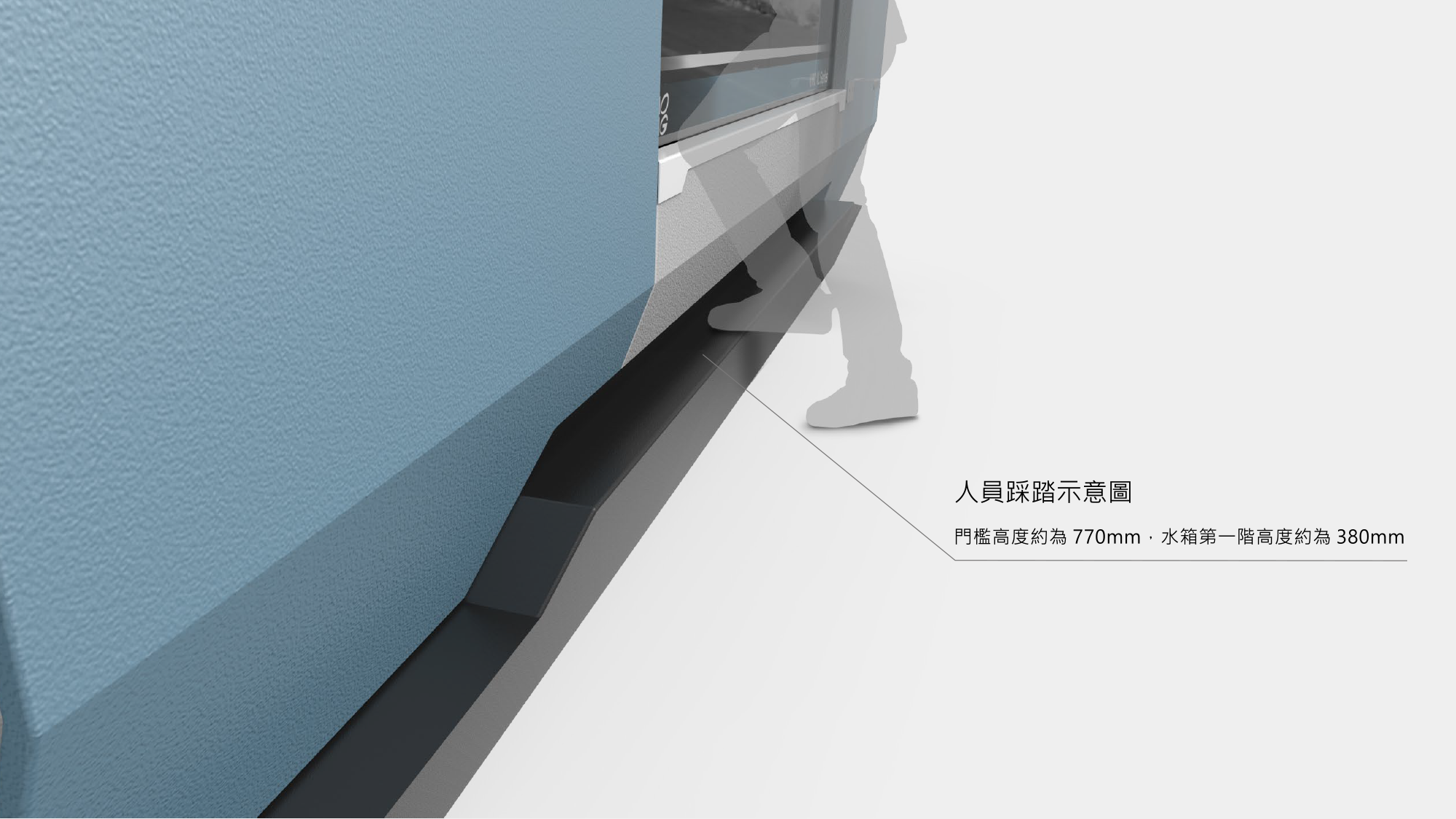

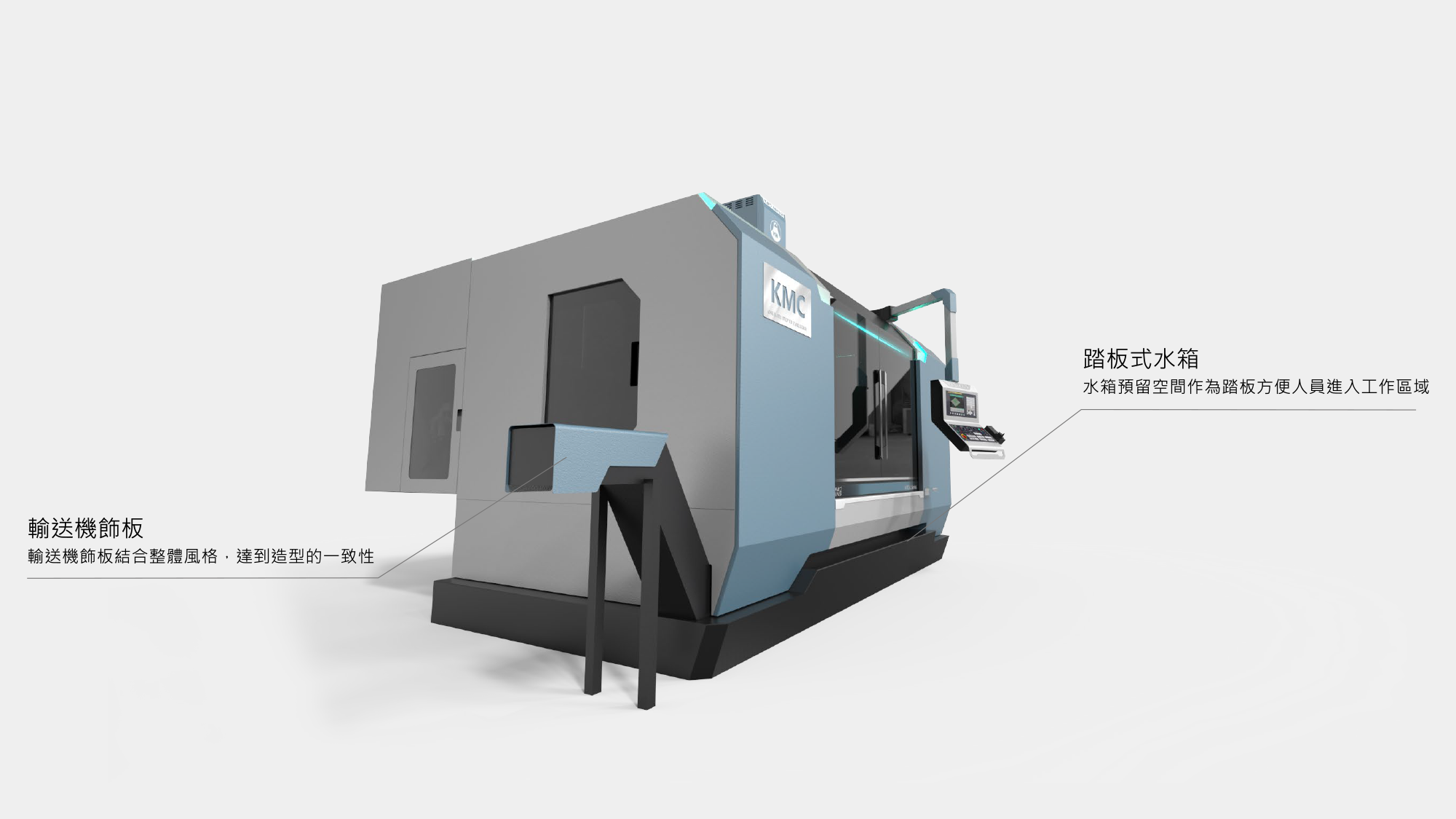

針對人員進入工作區的需求，將水箱預留空間轉化為踏板。精確設定門檻高度為 770mm，水箱第一階高度為 380mm，大幅優化攀爬進出的便利性。





散熱功能組件優化

主軸外罩除延續整體流線造型外，特別針對側邊進行機能性開孔，解決高轉速主軸的熱積累問題；輔以不鏽鋼飾板點綴，在機能面與視覺面上同步強化識別度。

---

【專案後記：形碩如何驅動品牌溢價與技術整合】

形碩設計透過工業設計與板金工程的深度整合，將 1600VL 轉化為具備高溢價能力的戰略機種。我們不僅解決了從操作箱旋轉到水箱維護的長期痛點，更協助客戶建立一套可高度延展的「家族化視覺系統」。選擇形碩，即是選擇一套能精準量產、降低開發成本並極大化品牌視覺資產的專業解決方案。

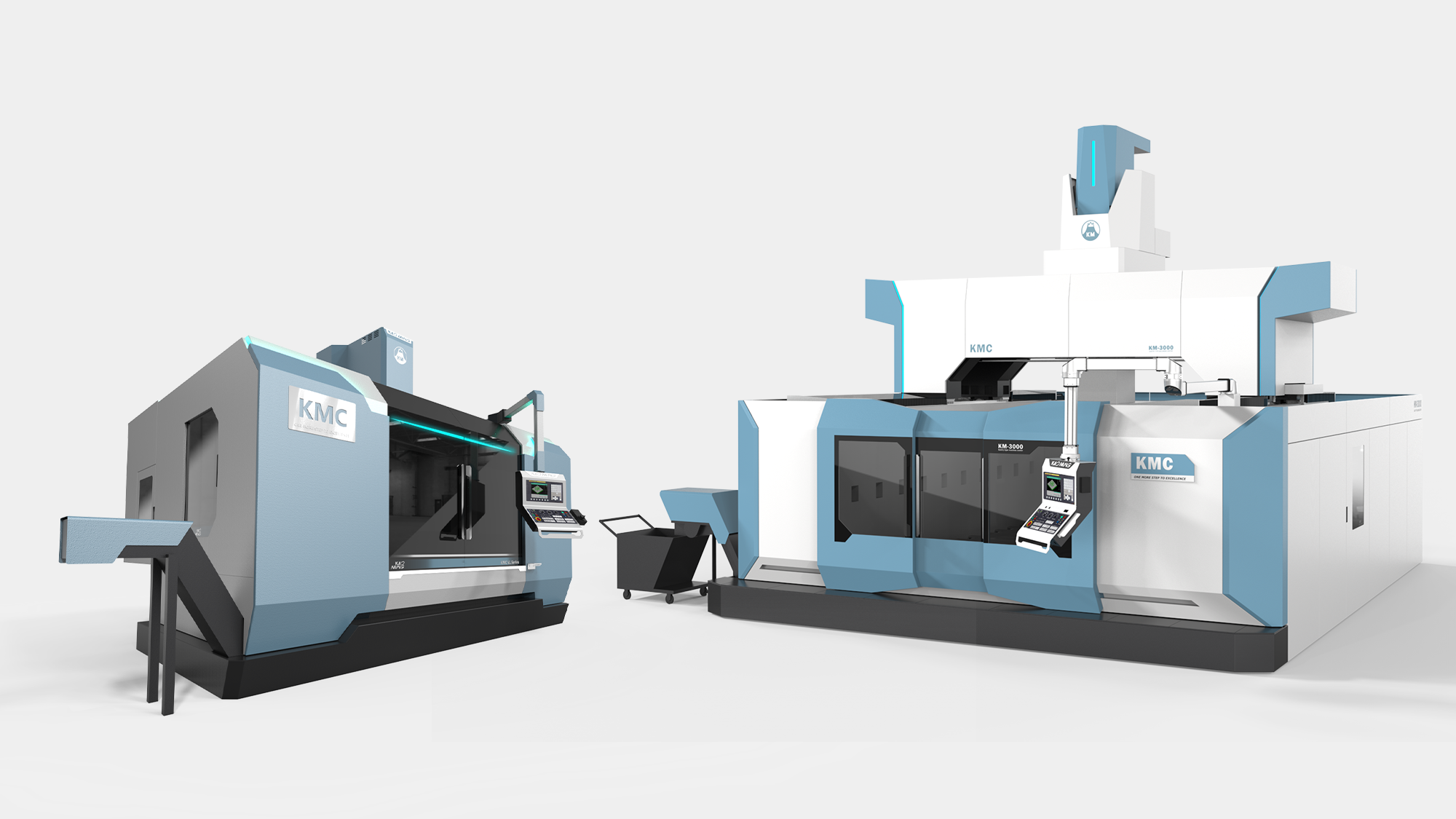

^{高明精機 - 家族特徵}
