【設計背景：挑戰國際檢測巨頭的設計實力】

在 NDT（非破壞性檢測）領域，面對 YXLON、ZEISS 等國際巨頭，本土設備商面臨的挑戰往往不只是技術效能，更是設備完整度與安全性設計的落差。 形碩在此專案中扮演了核心轉型推手，不僅是設計外殼，更深入參與設備內部結構優化，解決了長期以來 X-Ray 設備難以兼顧「高靈活操作」與「絕對安全防護」的兩難局面，助力品牌從內銷邁向全球市場。

---

【設計開發：從板金邏輯到極致防護的造型提案】

在定義 AX450 與 S1210 的系列語彙時，形碩團隊並非僅追求視覺美感，而是將「輻射防護」、「家族化辨識度」與「國際競爭力」視為研發的核心命題。 形碩針對這一組協作設備進行開發，打造建立視覺的一致性與操作邏輯的延續性，分別提出三款各具技術切入點的視覺方案。





提案 A：系列化視覺與人因工程的極致平衡

在此方案中，我們定義了「垂直性」與「光影指引」兩大設計主軸。透過不鏽鋼材質與發光元素的精確配比，讓檢測設備從冰冷的工具升格為品牌的技術旗艦。

^{左 / AX-450   右 / S1210}

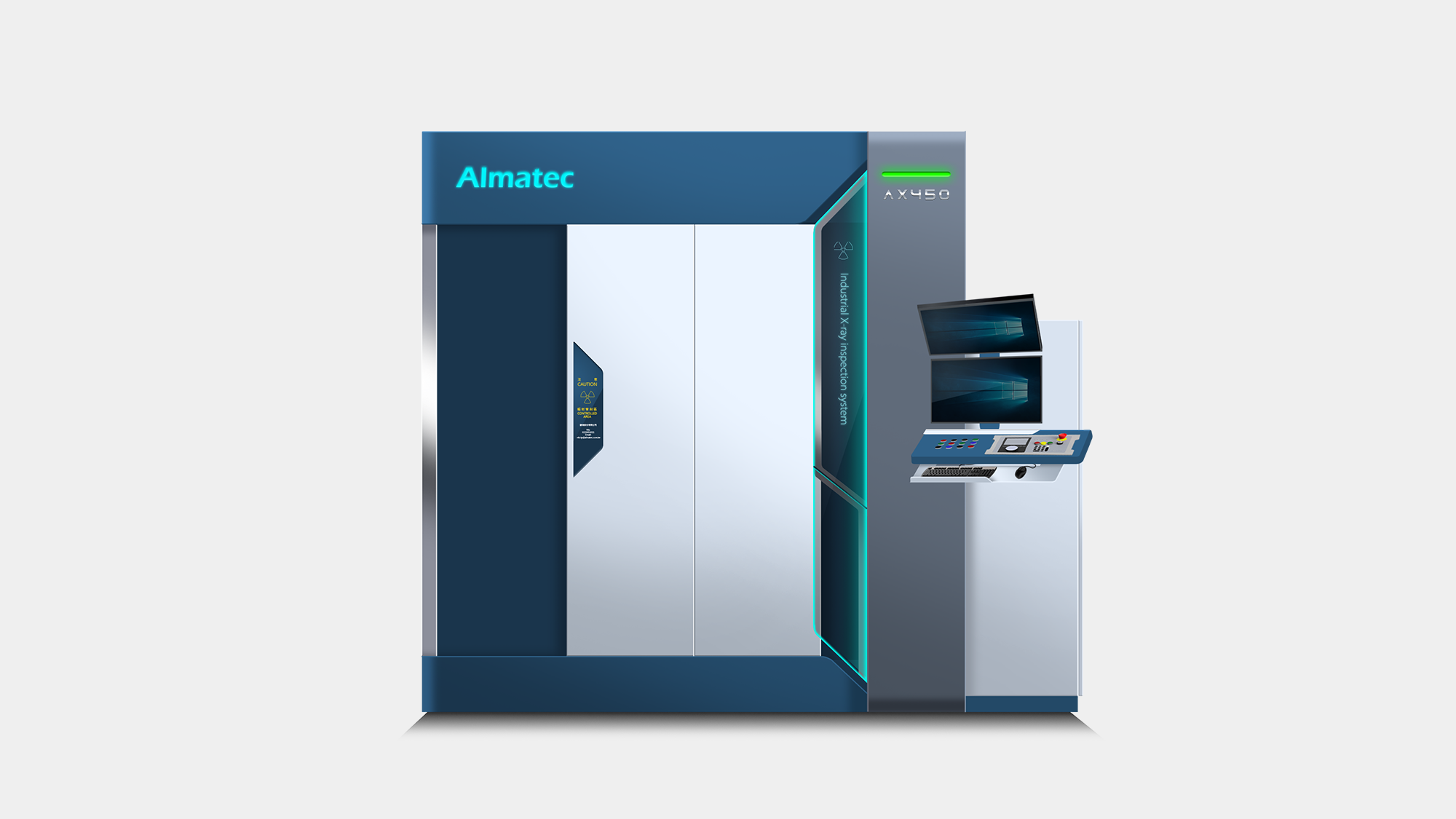

核心機型：AX450 檢測主機 — 視覺與操作的旗艦定義

光影與資訊整合： LOGO 採發光設計並結合大面積雷射雕刻導光壓克力，將技術數據轉化為高質感視覺裝飾。警示燈整合為高位燈條，確保 360 度觀測無死角且維持線條簡潔。



實務整合設計： 機身後方設有一體化圍欄包覆外掛模組，徹底解決廠房管線雜亂痛點。

人因友善操作環境： 配置「軌道式升降懸臂」，可隨身高調整至最佳操作高度；螢幕與顯示介面採垂直分區規劃，有效減少頸部疲勞並降低誤觸風險。



警語融合設計： 於門片規劃小塊壓克力飾板，將法律規定標語與設計美感無縫融合，避免雜亂貼紙破壞整體感。

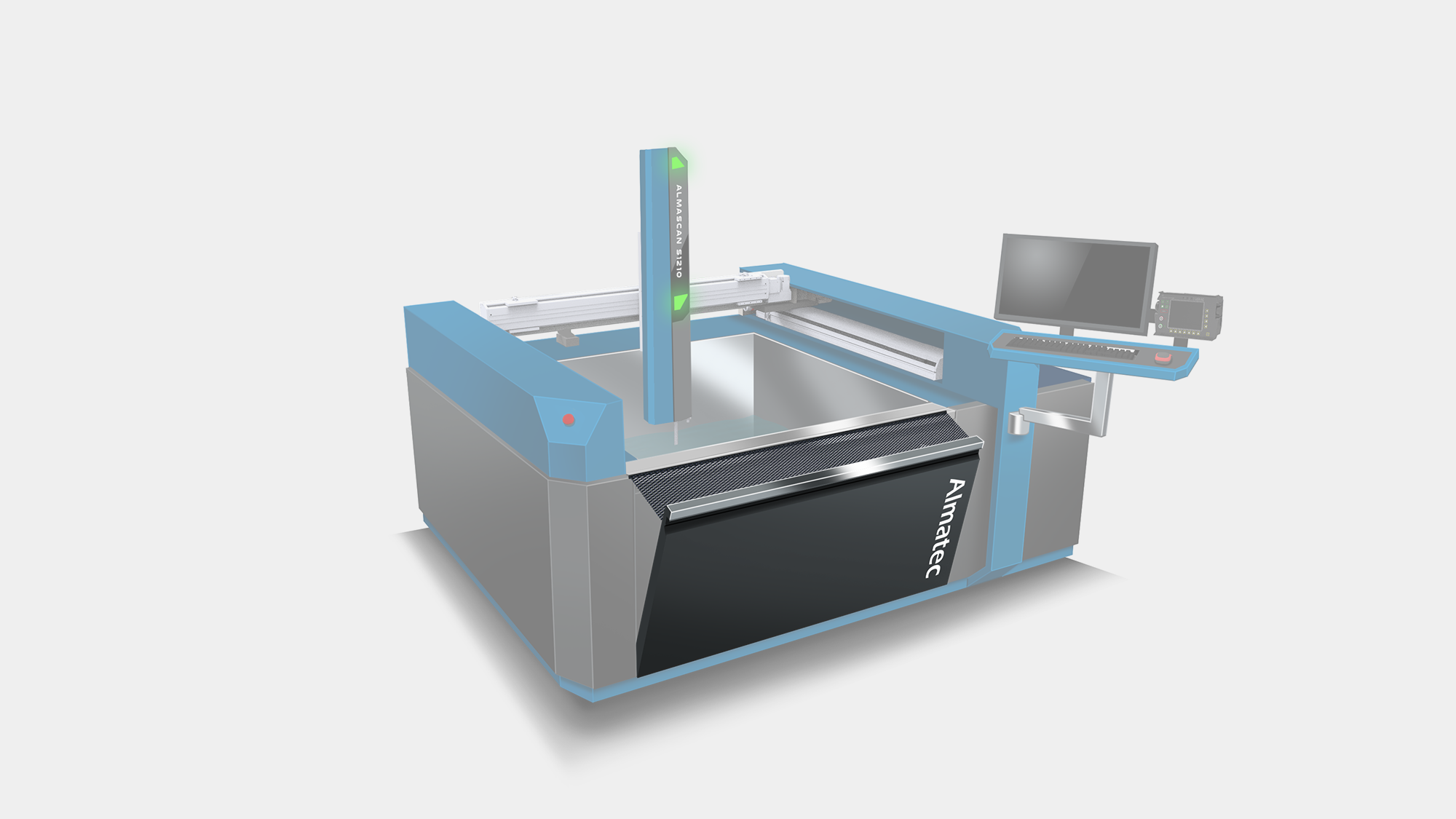

協作機型：S1210 副機 — 設計語彙的完美延續

識別同步化： 警示燈與發光 LOGO 完全呼應主機，並增設「印刷壓克力護罩」，在安全性與視覺語彙上建立統一的產品身份證。



旋轉式懸臂操作： 針對副機的空間需求，設計可靈活轉出的懸臂系統，兼顧狹小空間的作業便利性。

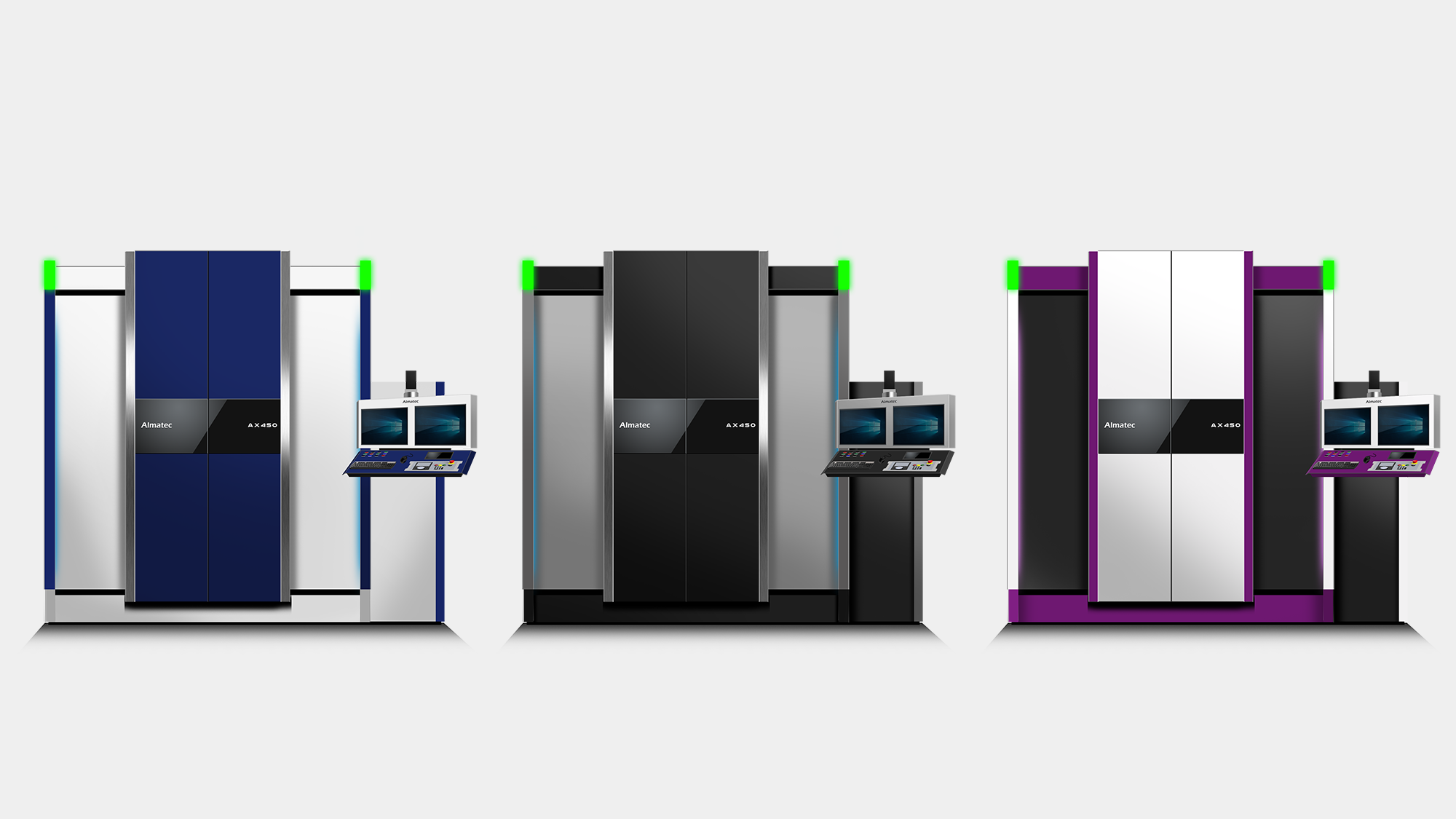

色彩計畫：機身選擇藍冷色調搭配灰白色，加上局部壓克力飾板及LED燈規劃點綴，使整體外觀呈現高端及科技的感受，同時色彩的搭配與不規則的造型也達到了平衡的效果。

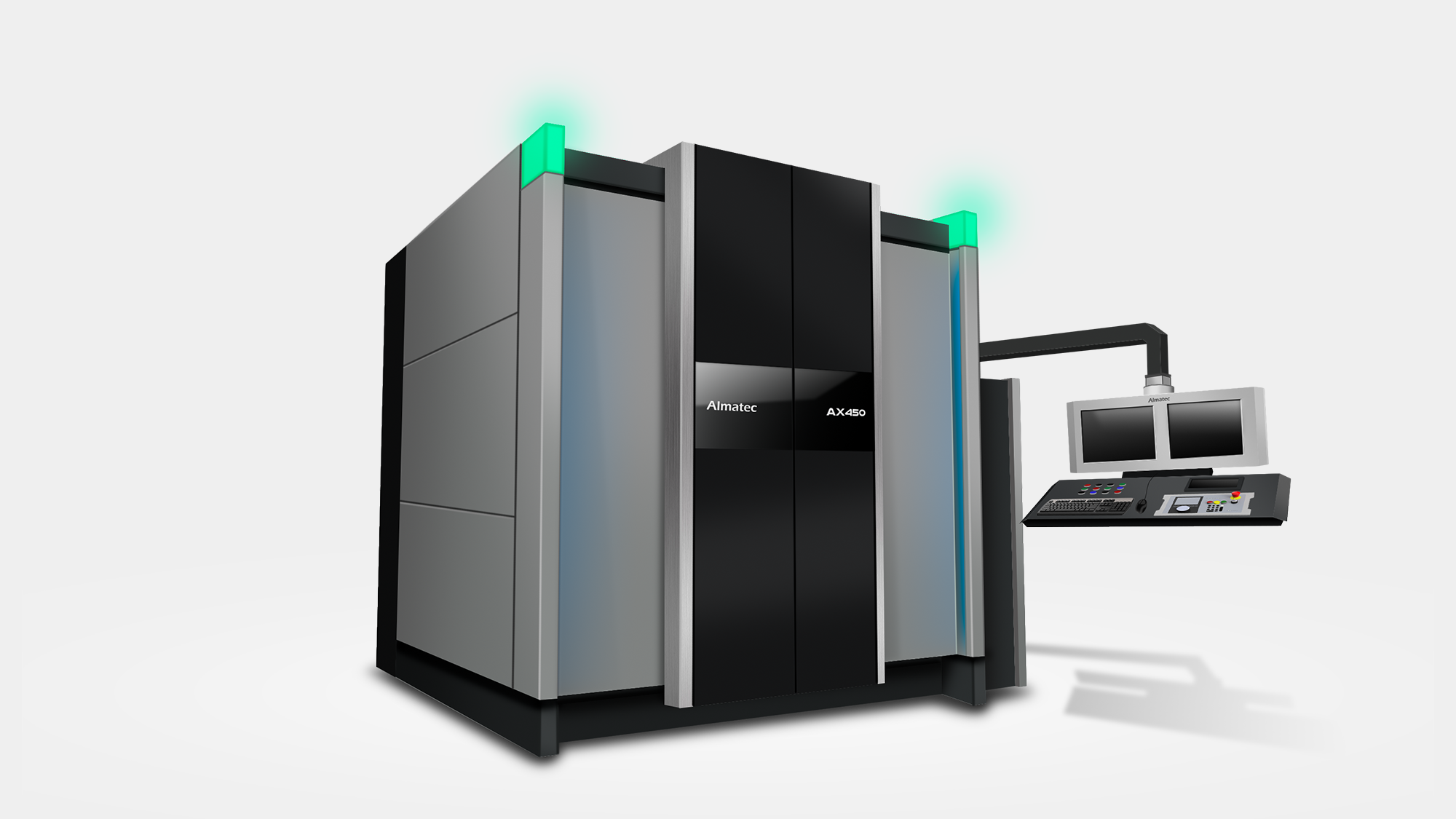

提案 B：俐落線條與模組化工藝的完美交織

本方案的核心在於「大氣感」與「高效率安裝」。機身兩側高處配置的警示燈箱，不僅是功能性的存在，更如同建築的冠冕，強化了整機的識別高度。

左 / AX-450   右 / S1210



核心機型：AX450 檢測主機 — 視覺與操作的旗艦定義

模組化生產工程： 側邊機身採用「模組化板金設計」，大幅降低生產安裝難度；電氣箱亦採一致性設計語彙，消除外掛配件的突兀感。



風格一致的電氣箱： 為了確保視覺無死角，連同周邊電氣箱也採用與機身一致的建築線條語彙，消除傳統設備外掛配件的凌亂感。



極簡異材質美學： 門側不鏽鋼飾條與印刷壓克力飾板形成材質對比，搭配機身「裝飾層板燈」，利用建築線條中的光影流動凸顯品牌 LOGO 與設備精緻感。

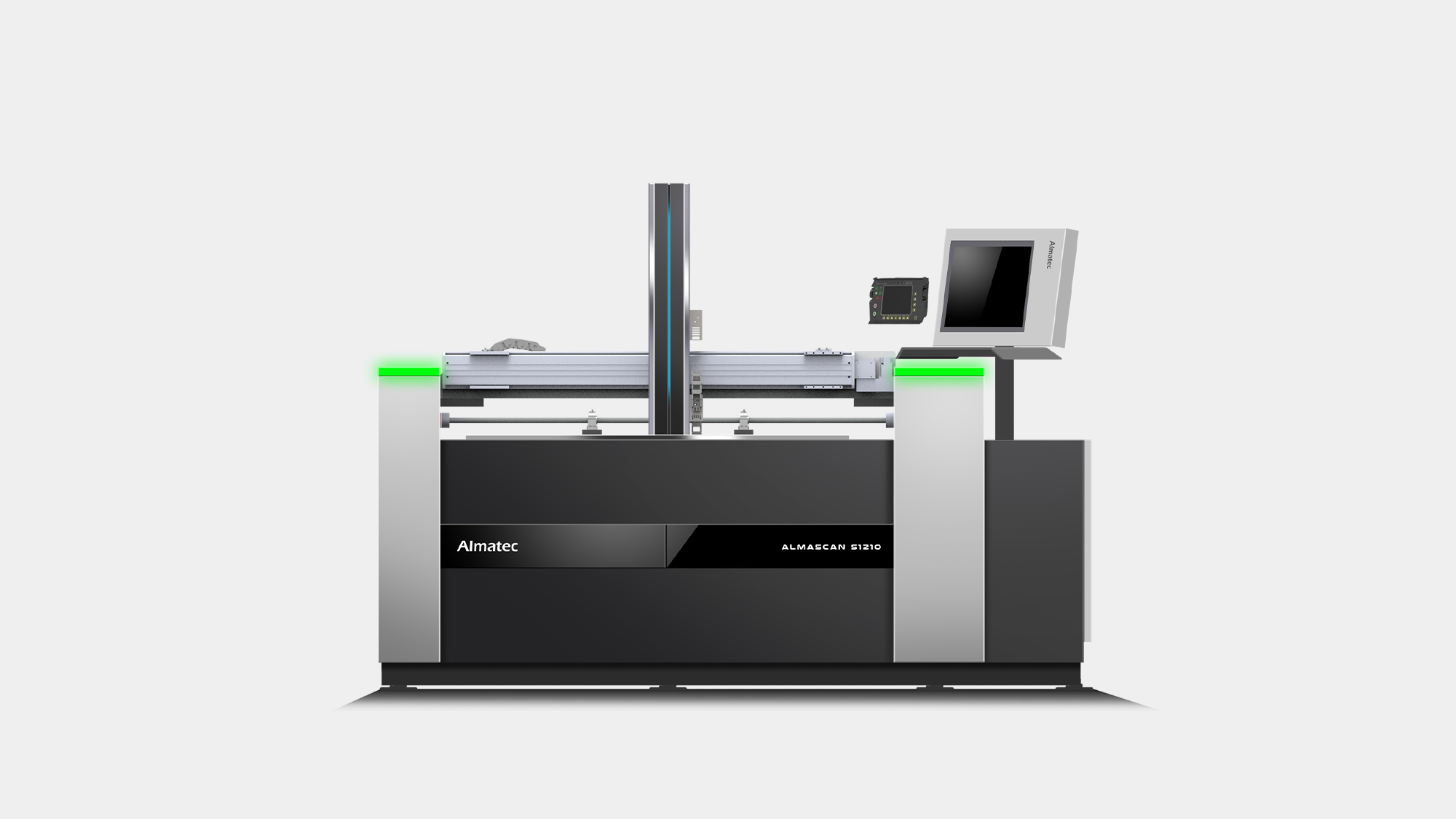

協作機型：S1210 副機 — 設計語彙的完美延續

連動視覺亮點： 主軸頭規劃「間隙層板燈」與「對稱式導光燈箱」，確保兩台機器在視覺連動與資訊閱讀邏輯上完全一致。



異材質語彙延續： 採用印刷壓克力飾板呈現視覺特點，建立家族化系列的一致質感。



色彩計畫：提案 B 的色彩配置邏輯源於「精密檢測」的品牌意象，將設備視為一座微型的高科技建築。透過不同明度的灰色與異材質的冷調反光，賦予機台在大氣俐落之外，更具備深遠的視覺層次。

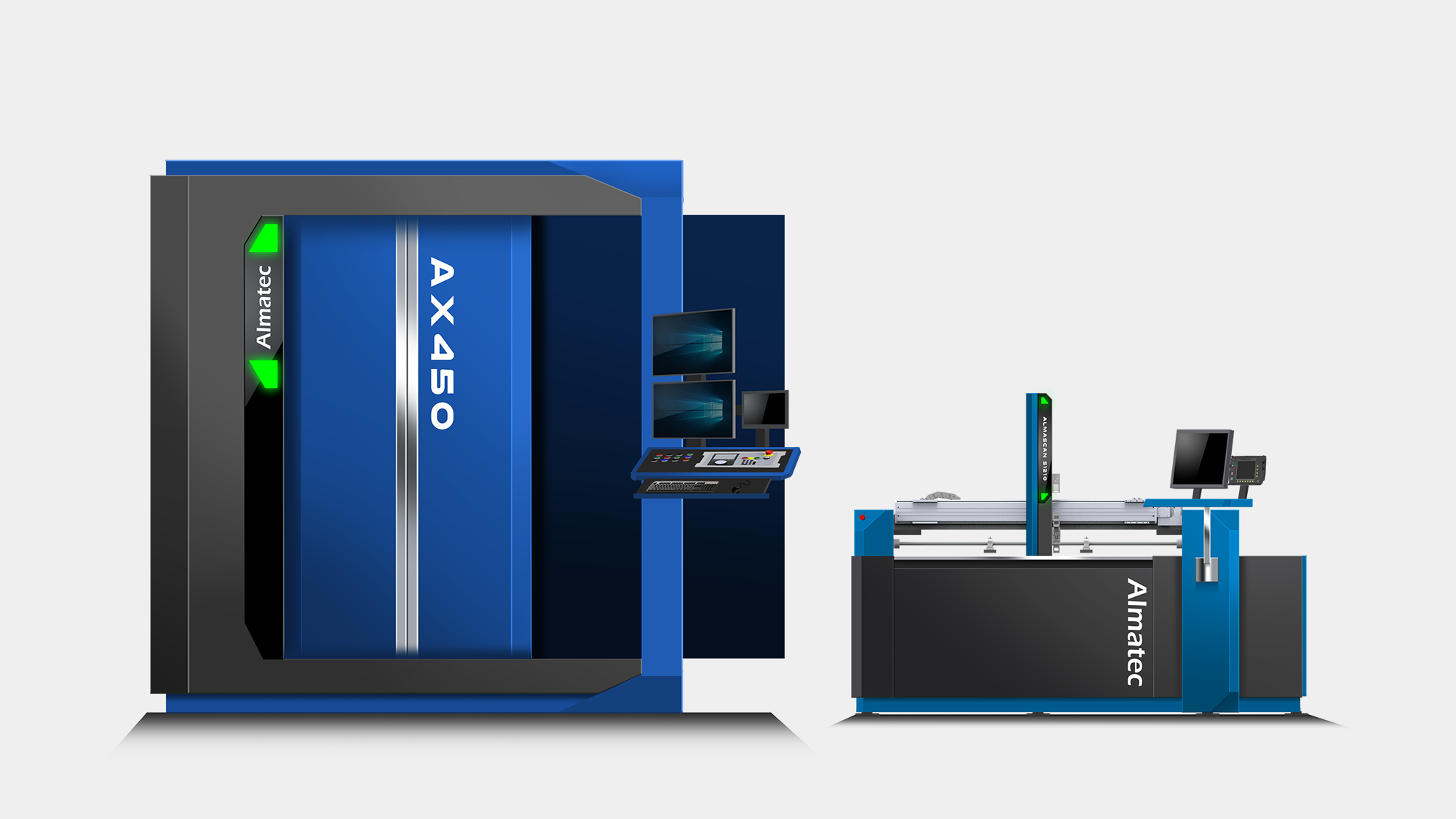

提案 C：多邊摺面與空間層次的深度實驗

本方案的核心在於「重新定義視覺重心」。透過機身右側的立體支柱，我們不僅創造了豐富的造型層次，更將其轉化為支撐操作懸臂的強大核心，讓設計美學與結構強度在此完美匯合。

左 / AX-450   右 / S1210

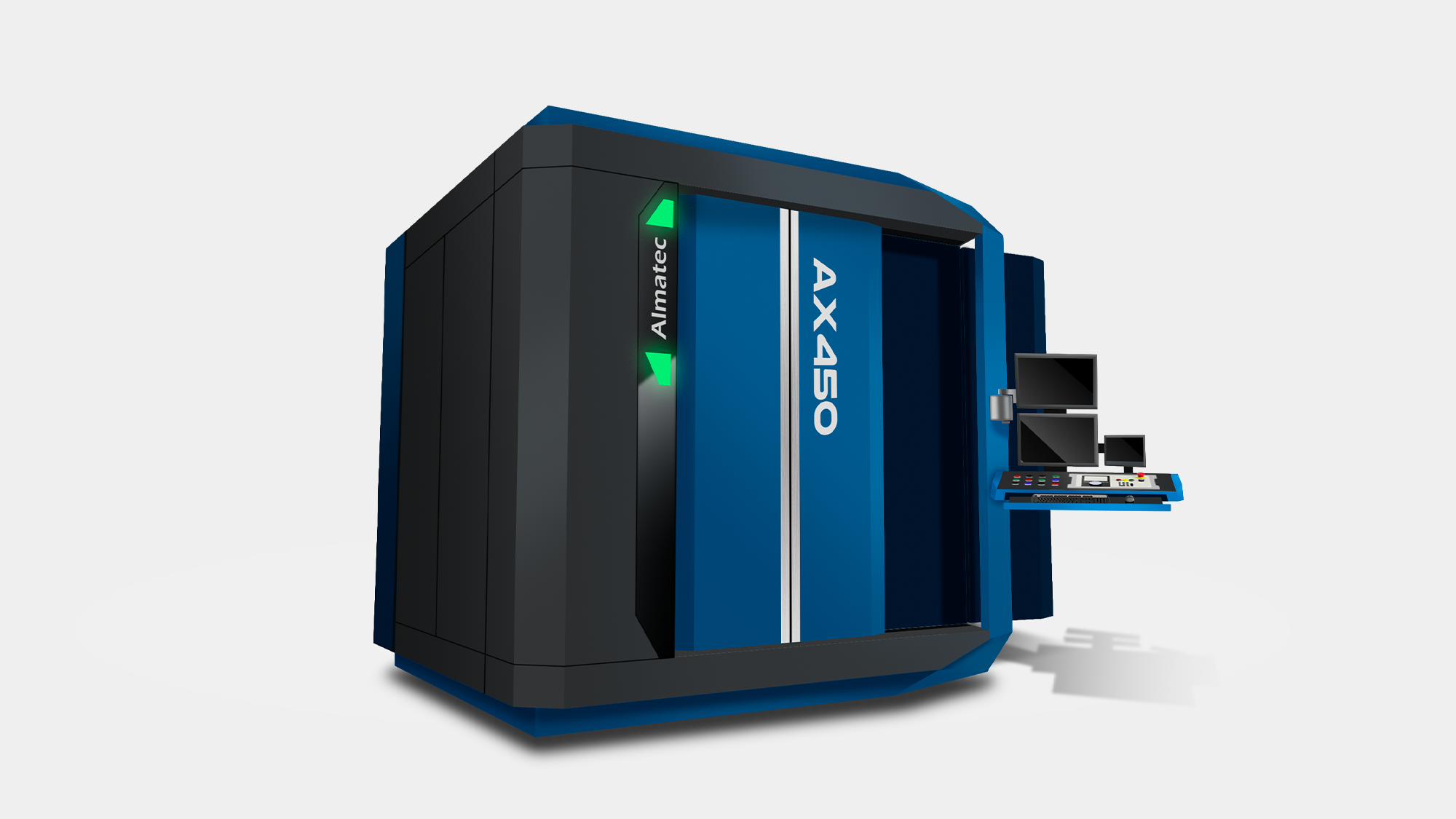

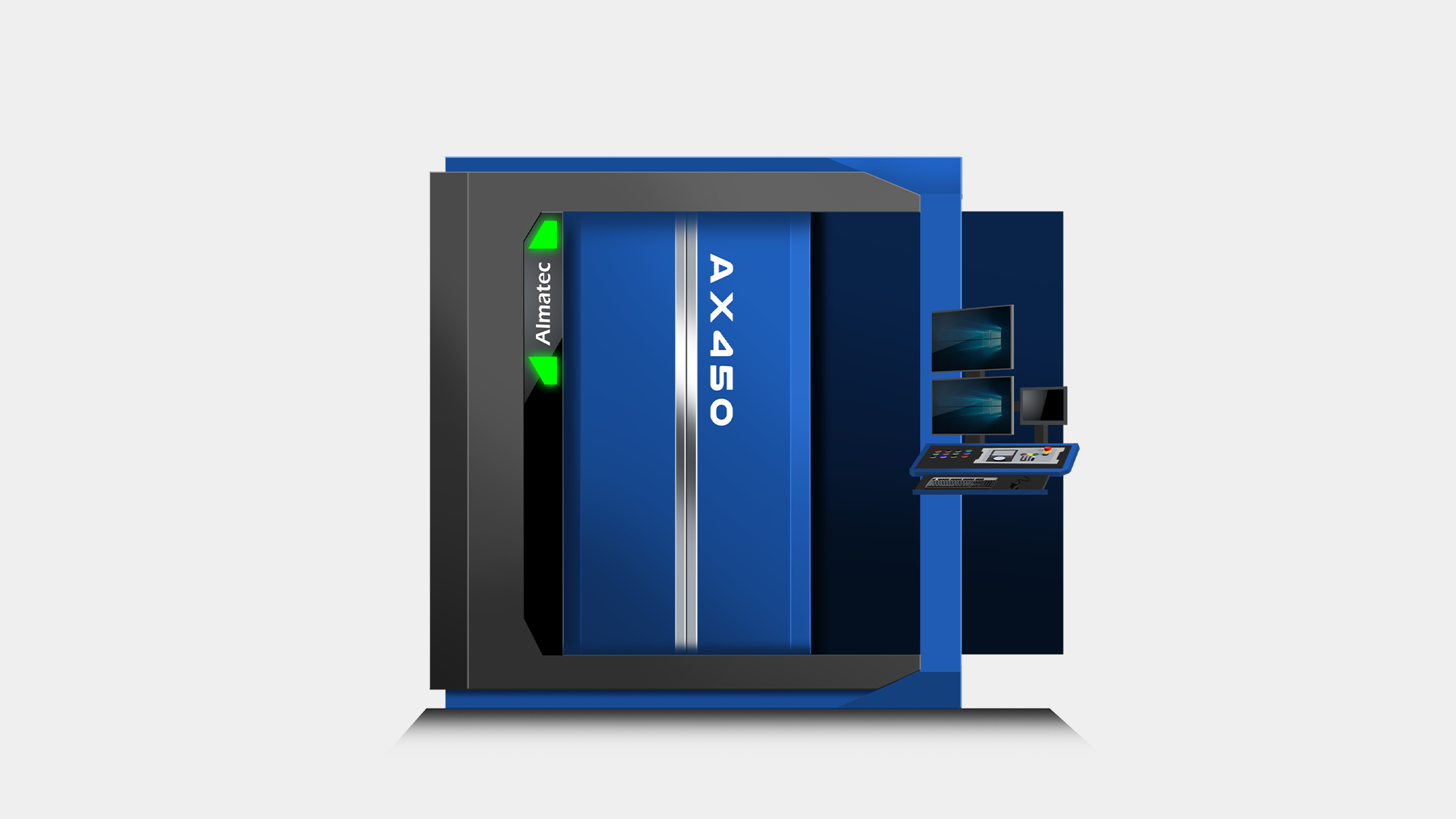

核心機型：AX450 檢測主機 — 視覺與操作的旗艦定義

解構主義造型： 以多邊形切面與大面積倒角呈現「穩重而不笨重」的通透感，透過壓克力與不鏽鋼飾條複合設計，增強門邊防撞強度與高階 X-Ray 設備所需的視覺精密感。



動態懸浮電氣箱： 這是提案 C 的一大亮點——電氣箱採離地懸浮設計，不僅方便廠房地板清潔（符合半導體廠區標準），更賦予整體設備一種輕盈、高科技的律動感。



垂直編排顯示系統： 為了極大化廠房坪效，螢幕採用垂直式編排，有效節省水平空間，並讓數據呈現更符合檢測人員的閱讀直覺。

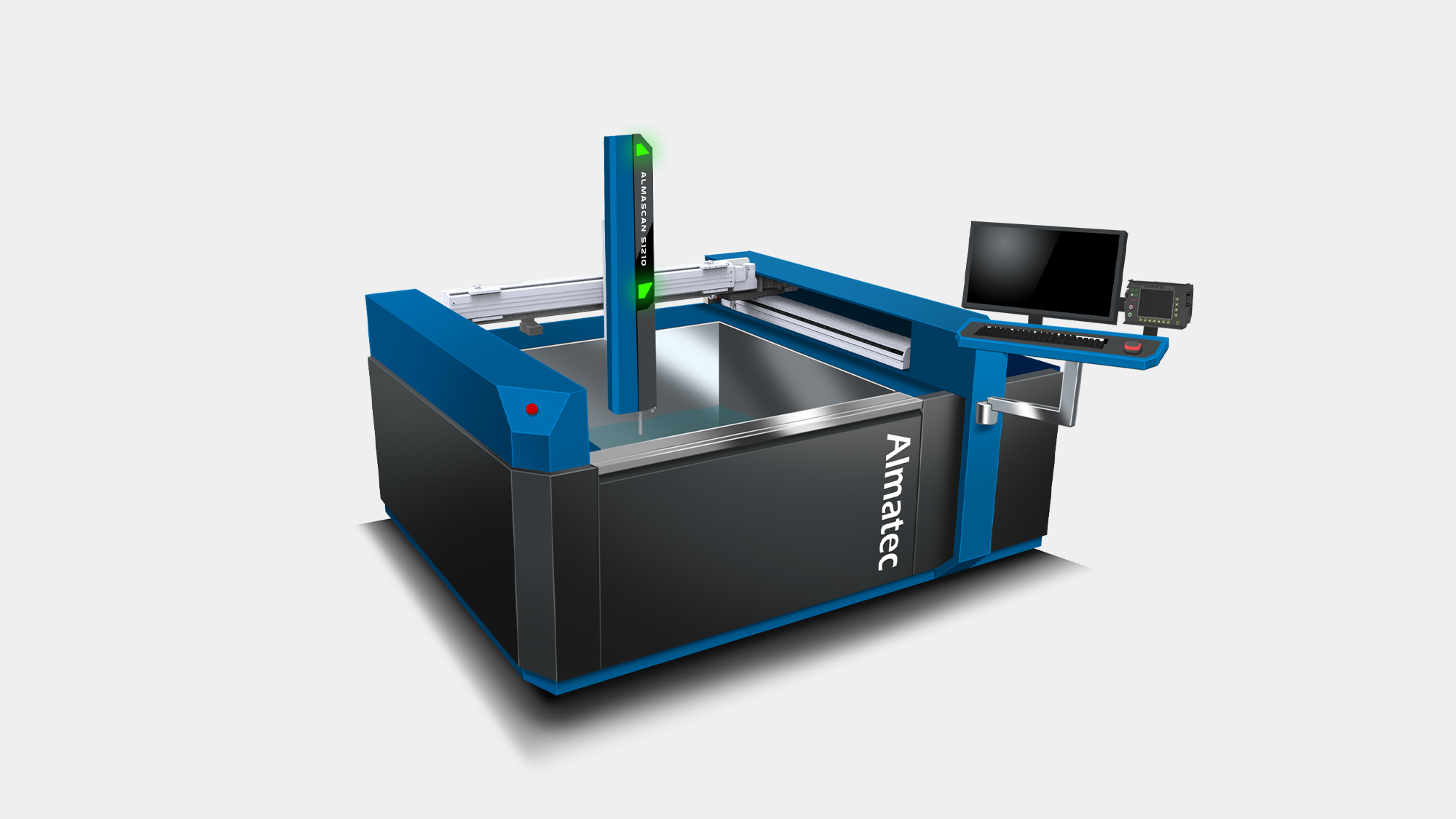

協作機型：S1210 副機 — 設計語彙的完美延續

視覺特徵同步： 延續主機的多邊形摺面語彙與高強度發光標識系統，強化整組設備的品牌印象。



多功能瀝水掀門： 這是針對實際作業環境的貼心設計——在機身前方規劃了小角度掀門並搭配網布，操作員可將小型測試件隨手放置其上進行簡易瀝水或短暫靜置，極大地優化了檢測流程的順暢度。

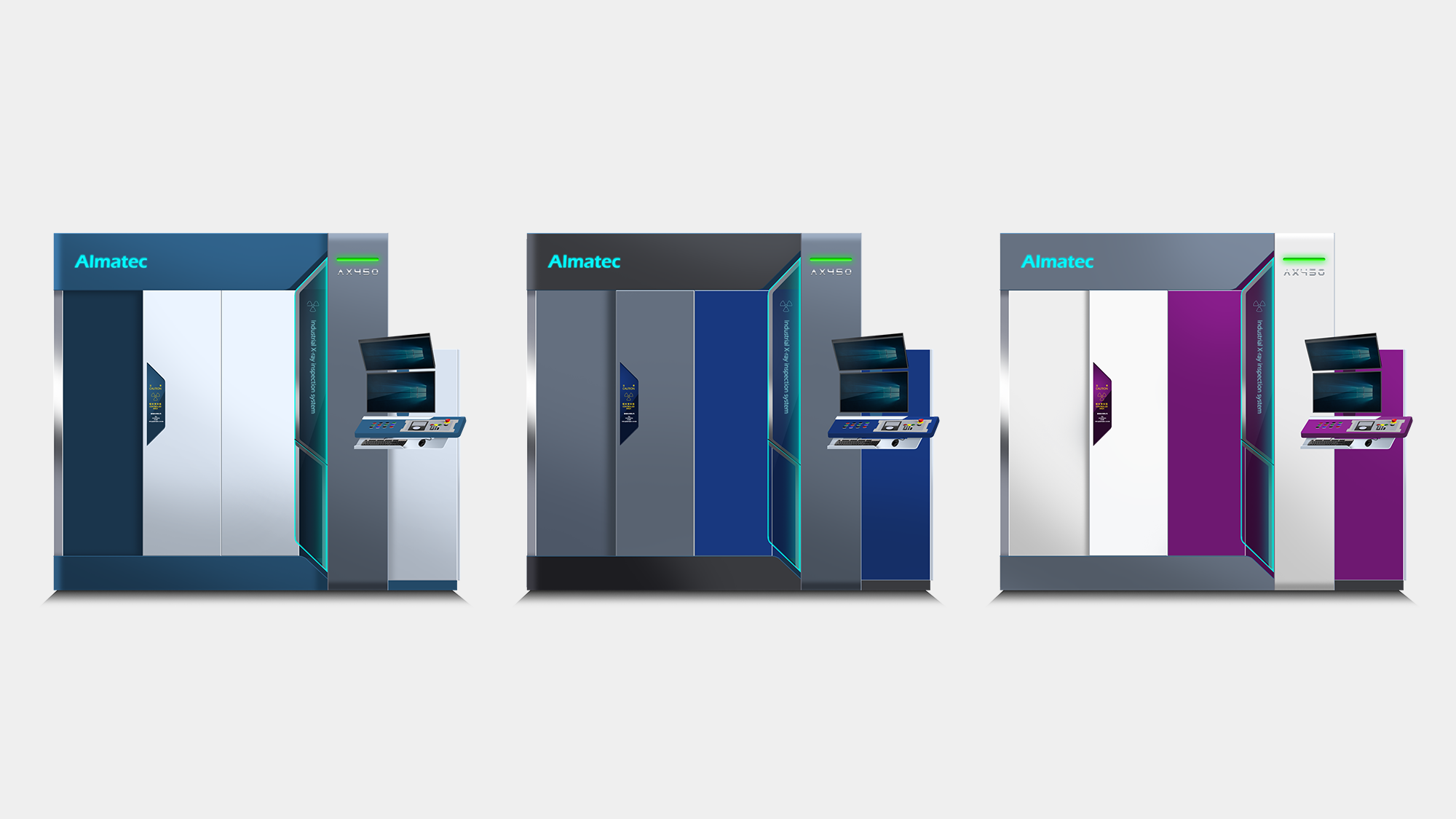

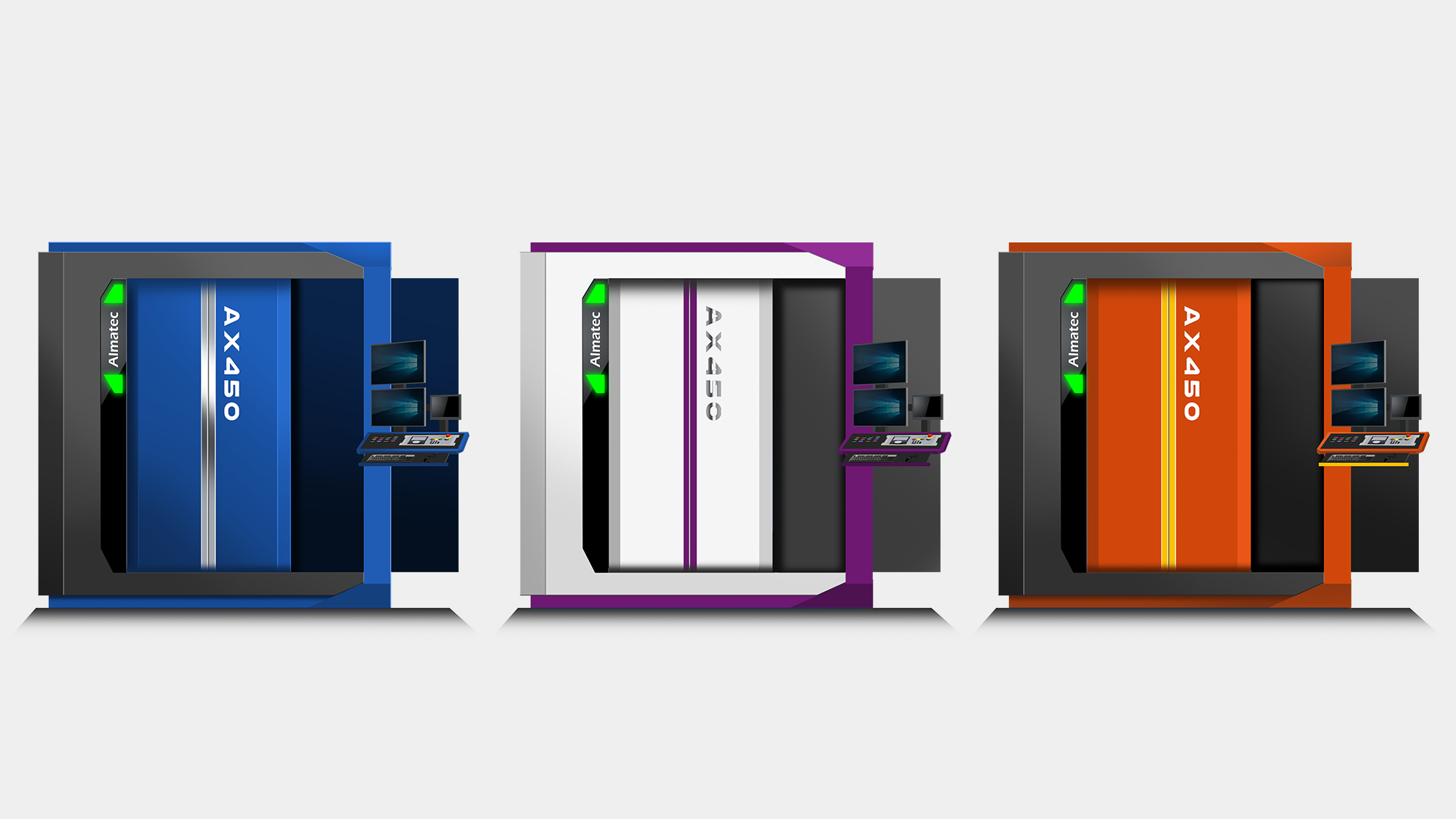

色彩計畫：透過高飽和度的機能色與沈穩基調色的交織，重新定義檢測設備的視覺語彙。利用色彩分割來引導視覺重心，使多邊形摺面在不同光影下皆能展現精確的量體感與科技律動。

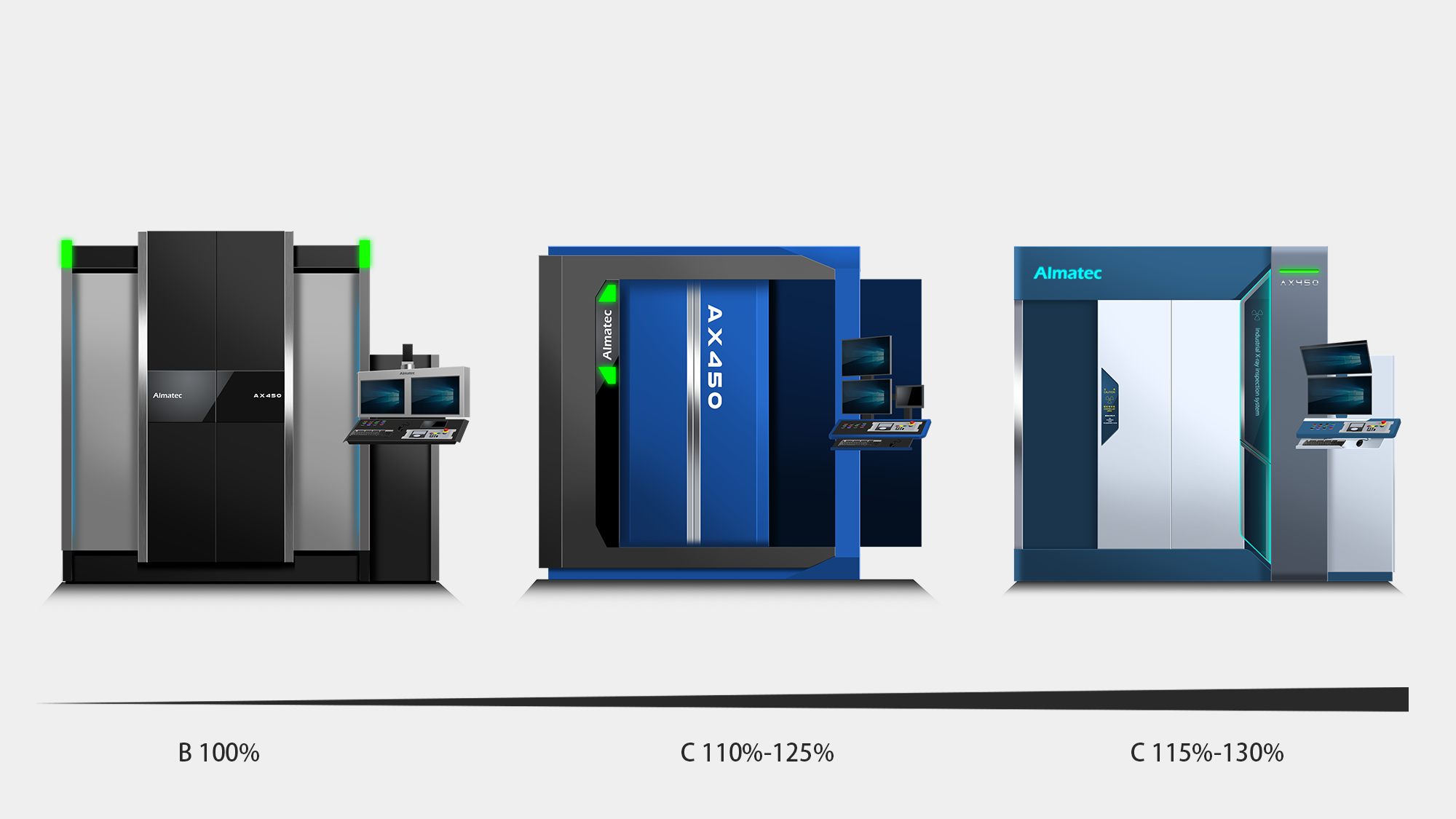

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。



---

【3D設計與工程實務：從概念到製造的精準轉化】

當設計從草圖轉化為 3D 實體外觀，形碩設計的工程師與設計師協同作業，確保每一處製作方法與組件皆符合高難度的輻射防護標準，同時極大化操作者的使用體驗。

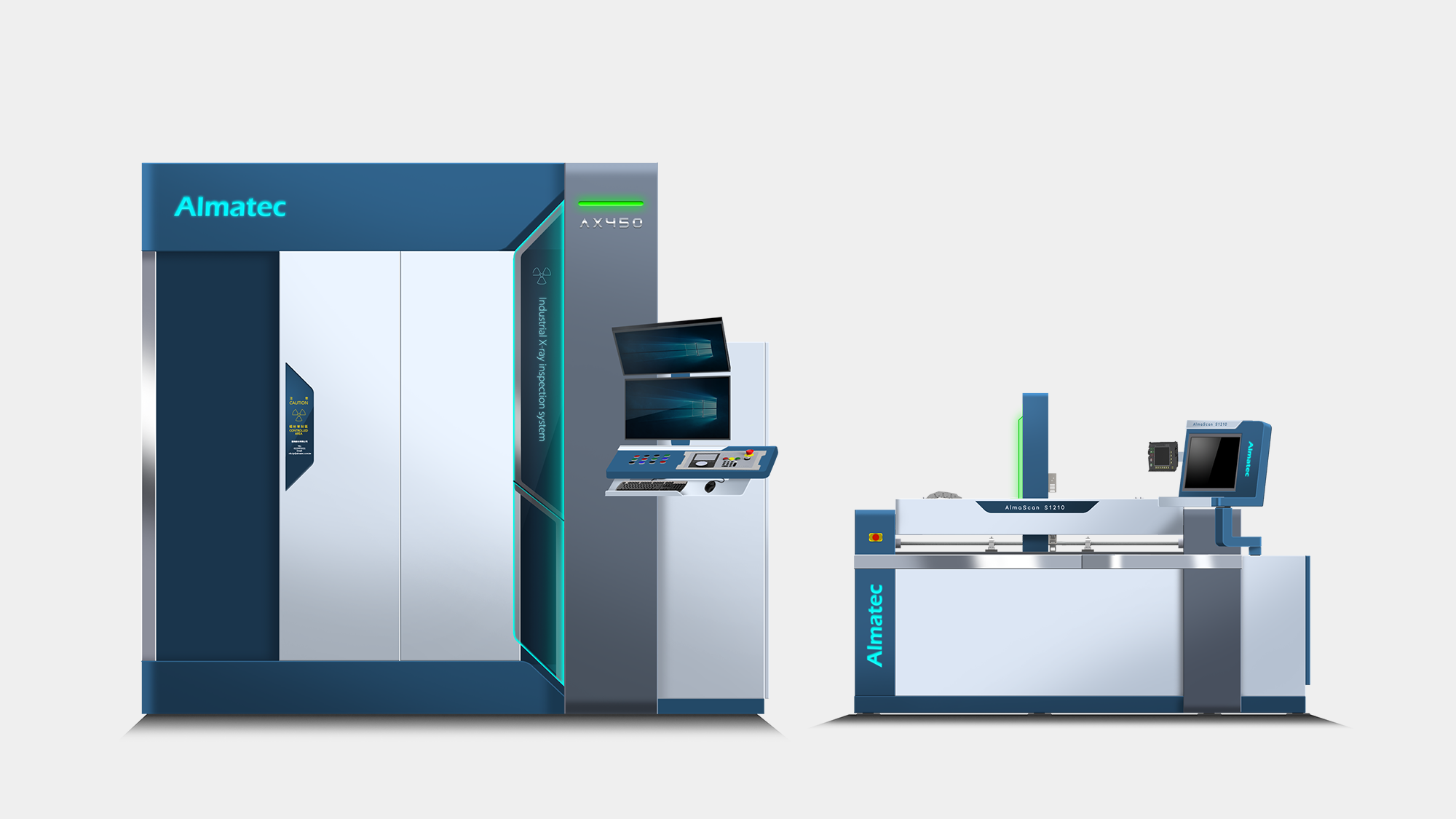

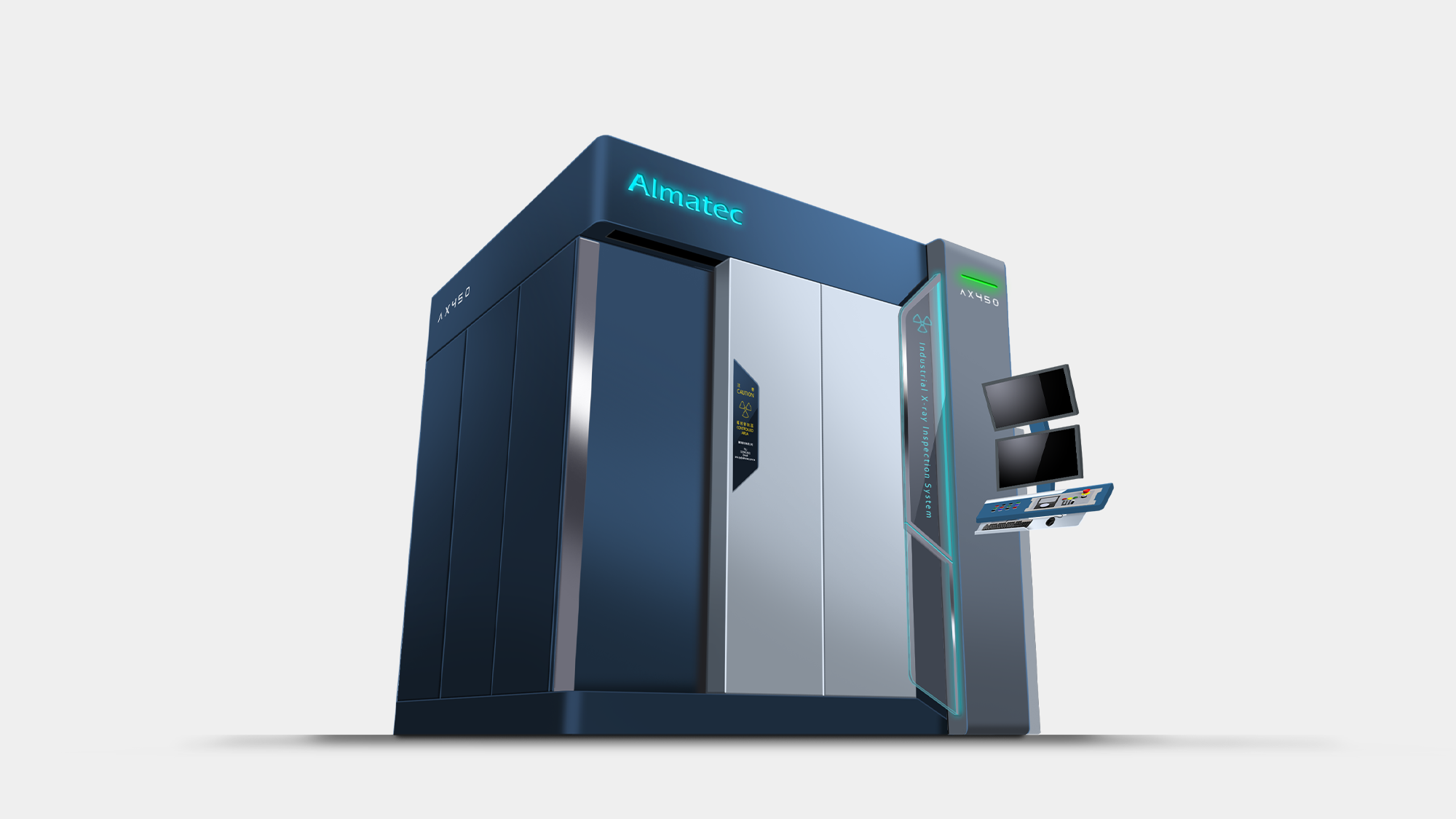

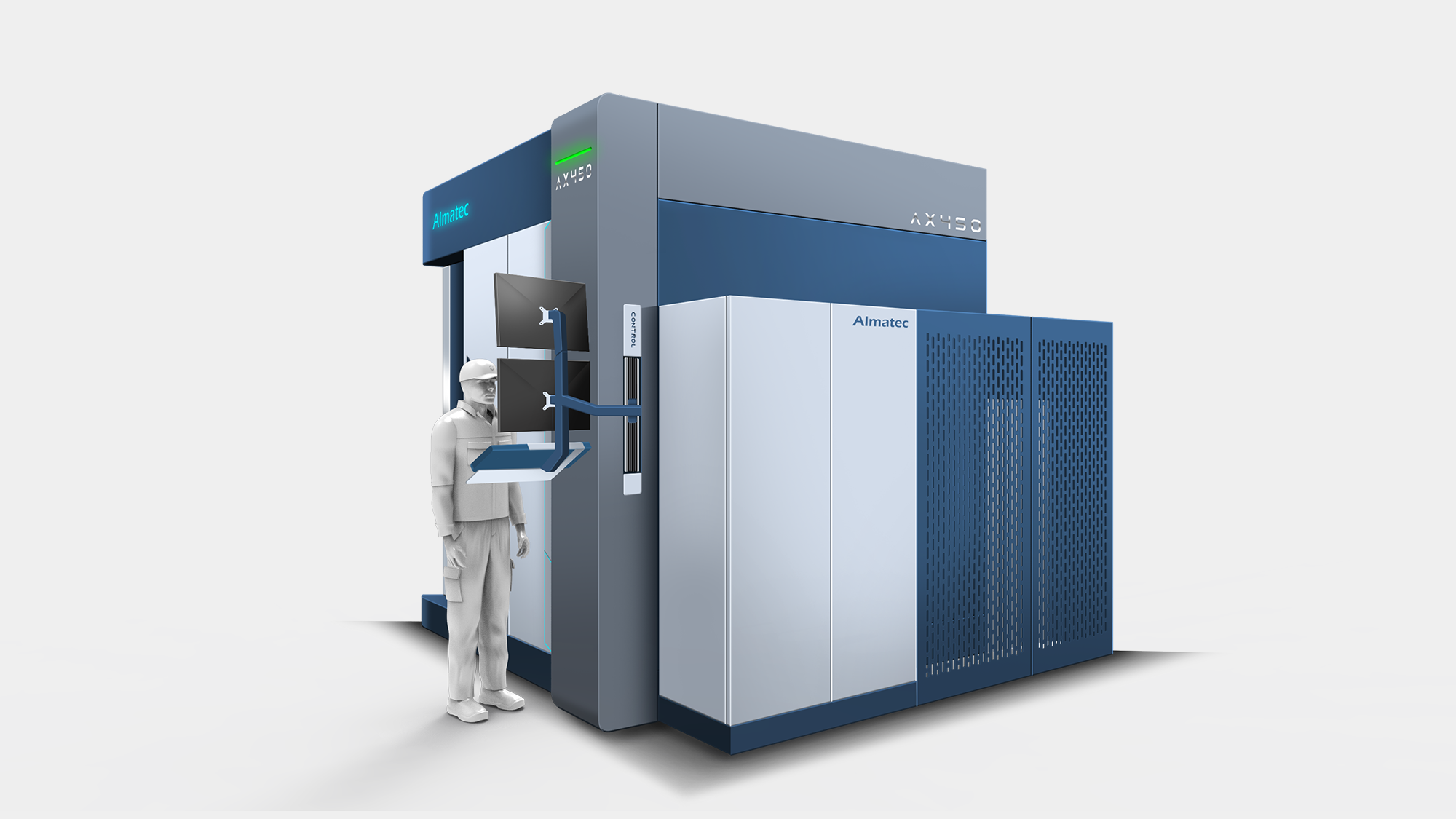

AX450獨立式人機協作系統

將操作箱改為落地獨立式設計，整合雙螢幕懸臂轉軸與輕量化鏤空底座，提升操作靈活度。



細節處運用不鏽鋼彎折一體化把手與隱藏式出線孔，確保功能與美感的深度融合。



視覺語彙與耐用性強化

護罩旁配置壓克力導光板，將功能性的警示標誌轉化為具有科技感的裝飾元素，並於壓克力元件前增設不鏽鋼飾板防撞措施。

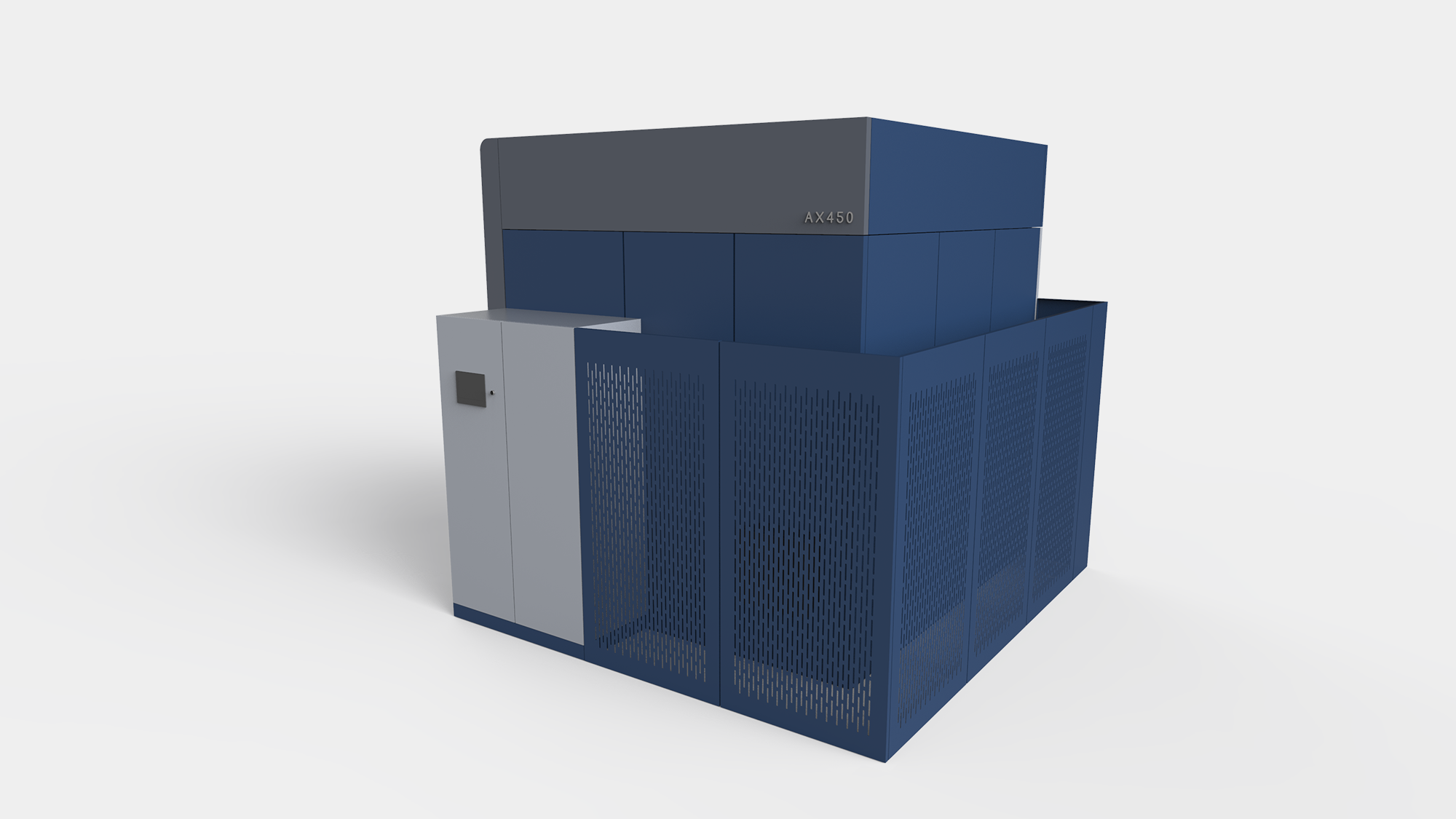

模組化與維修工程驗證

後方圍籬升級為模組化沖孔板金，提升散熱質感。並將人機介面（HMI）完全整合進後方電器箱體，提高操作直覺度。





特別針對維修需求開發可旋轉式板金維修蓋。維護人員僅需轉開前方特定板金，即可輕鬆掀起門機罩進行維護，大幅縮短停機檢修工時。

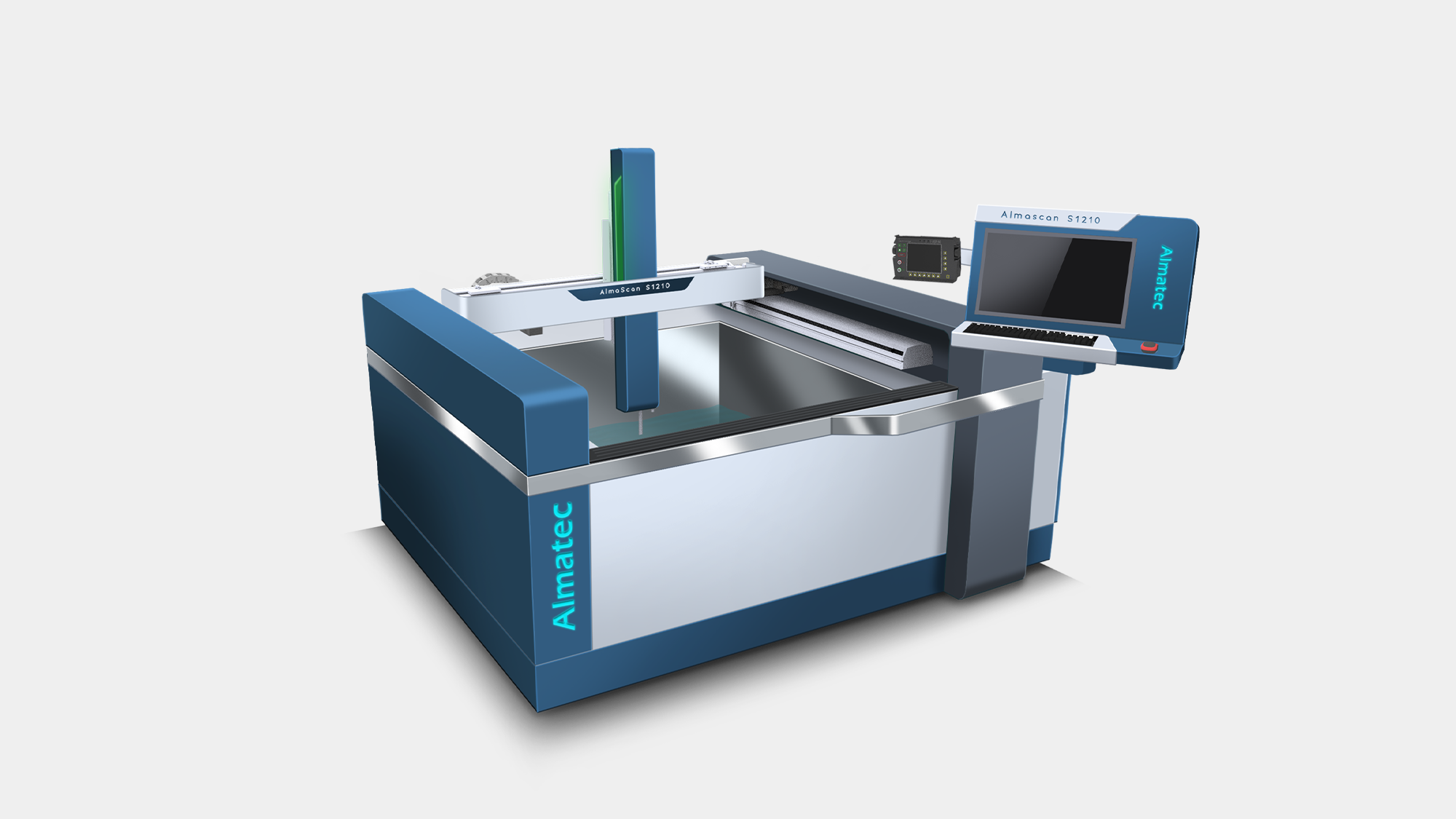

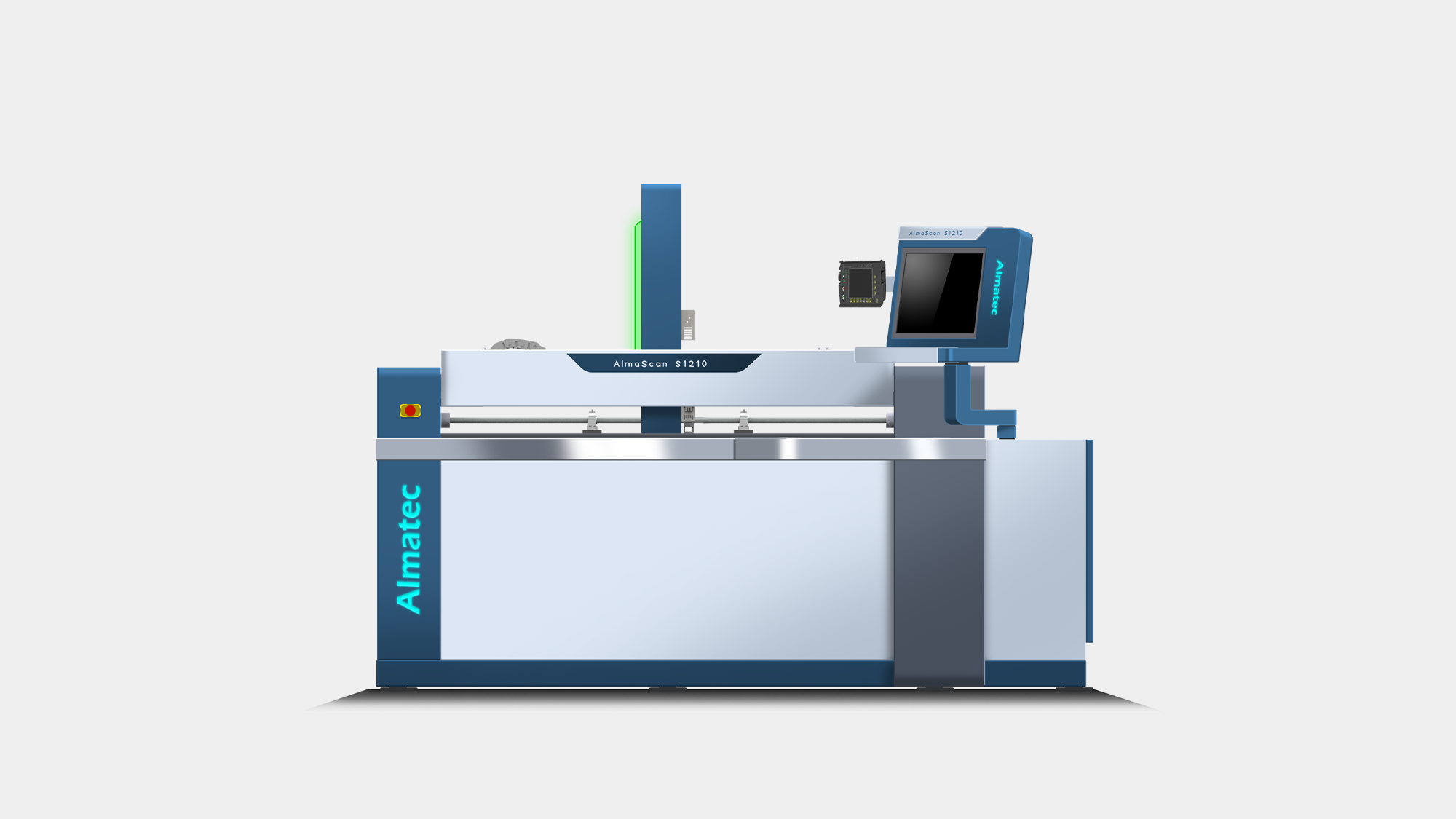

S1210護罩工程結合品牌識別

 護罩旁配置專屬壓克力導光板，將功能性的警示燈轉化為具有科技感的裝飾元素。



主軸護罩導入 3D 層次板金設計，型號處採用壓克力材質搭配金屬色印刷，並以高精度鏤空機型字樣呈現，提升設備質感。

LOGO 採發光效果呈現，與 AX450 主機同步，形成強大的品牌氣場。



實務導向的空間配置

 將 HMI 介面完美嵌入操作箱面板，消除多餘的接縫，增加設備視覺的完整度。



機身後方採極簡設計，針對副機運作需求精簡量體，優化產線配置的靈活空間。

---

【專案後記：板金工程與工業設計的深度共鳴】

形碩設計的價值在於——我們不僅提供多種方案，更提供可實現的板金工程結構。在 3D 研發階段，團隊即全面導入 DFM (Design for Manufacturing) 審核機制，透過精密的數據驗證，確保 AX450 與 S1210 從設計圖紙到實體產線的完美落地：

1. 精準量產驗證： 針對多層次板金與不鏽鋼飾條進行折彎路徑確認，確保能以現有加工機具精準生產，為客戶省去不必要的模具開發成本。
2. 高標準防護工藝： 針對發光壓克力、不鏽鋼與機身結合點設定嚴謹公差，確保組裝後的氣密性，達到 X-Ray 設備最核心的輻射防護要求。
3. 永續運營考量： 透過模組化圍籬與門機快拆結構設計，不僅優化了生產效率，更實質為終端用戶降低長期的維護與售後成本。



從 AX450 的防輻射結構到 S1210 的模組化配件整合，形碩設計確保每一道折彎、每一處異材質接縫，都能在量產線上穩定實踐。我們深信，唯有與工程實務深度共鳴的設計，才能賦予工業設備真正的生命力。
