【設計核心目標：診間移動性能與專業視覺形象的雙重進化】

形碩設計本次受邀研發元大牙科之「移動式抽風設備」，核心挑戰在於：如何在維持高效能抽吸與低噪音運行的同時，賦予設備靈活的移動性。我們拋棄了傳統抽風設備笨重的工業感，改以家族化的精密板金設計，打造出能輕易融入各類診間裝潢的智慧醫療產品。

---

【視覺語彙演繹：診間行動防護的圓潤幾何與指示美學】

針對元大牙科移動式抽風設備的開發，形碩設計以「簡單、圓潤、寧靜」為核心視覺基因，旨在將強大的抽吸機能轉化為親和力十足的診間夥伴。

我們以圓角矩形作為主體，巧妙融入機能性的斜切面，並透過垂直燈號與層次板金，解決醫療現場對於濾網狀態監測與機動性的需求。





提案 A：多層次機能整合——磁吸便利與流線語彙

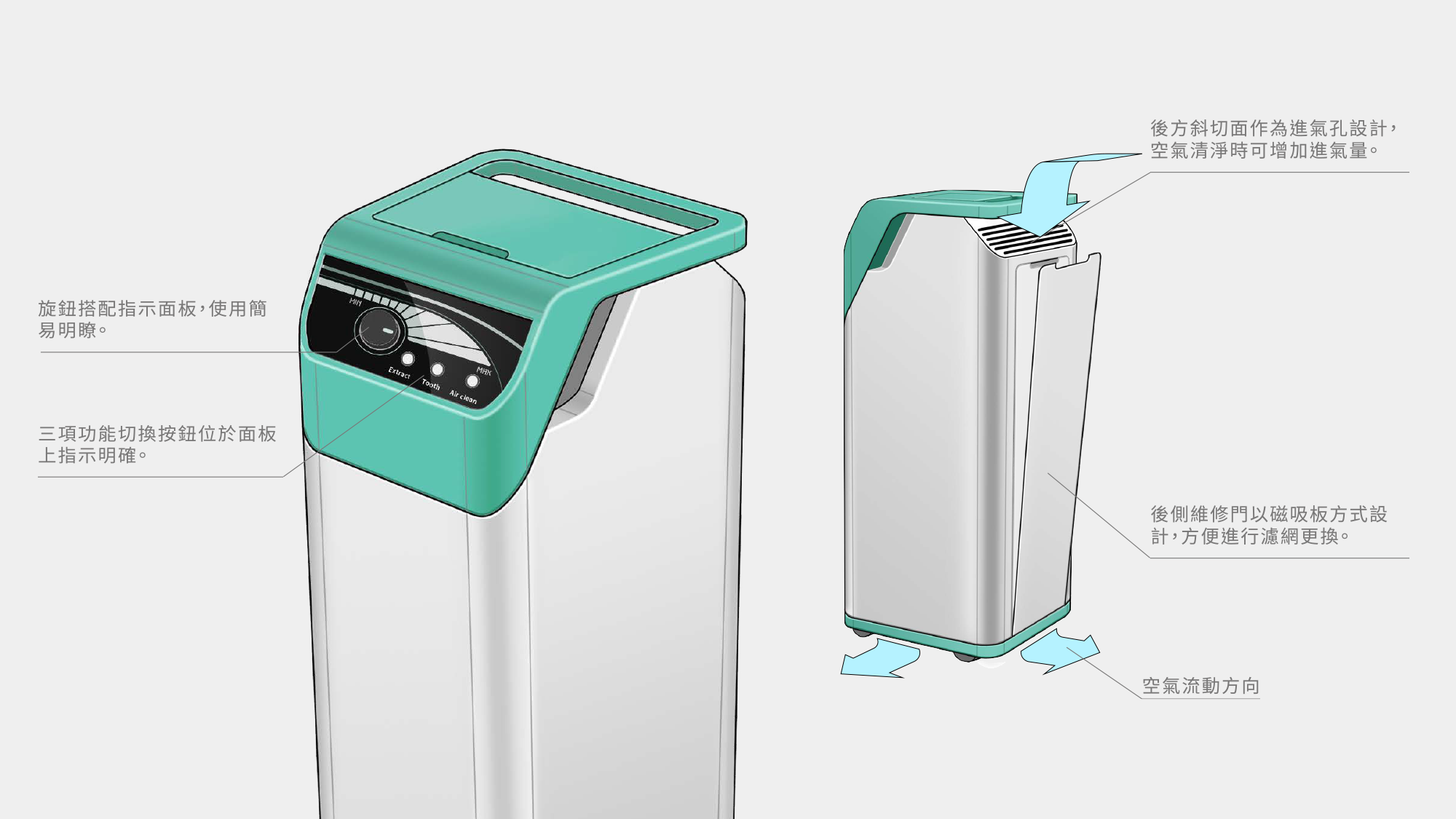

透過俐落的切線打破圓潤體塊，營造多功能且科技感十足的層次美學。後方斜面整合進氣孔，將散熱與進氣機能一體化；上方配置磁吸蓋板，可在抽風懸臂未使用時優雅修飾機身。

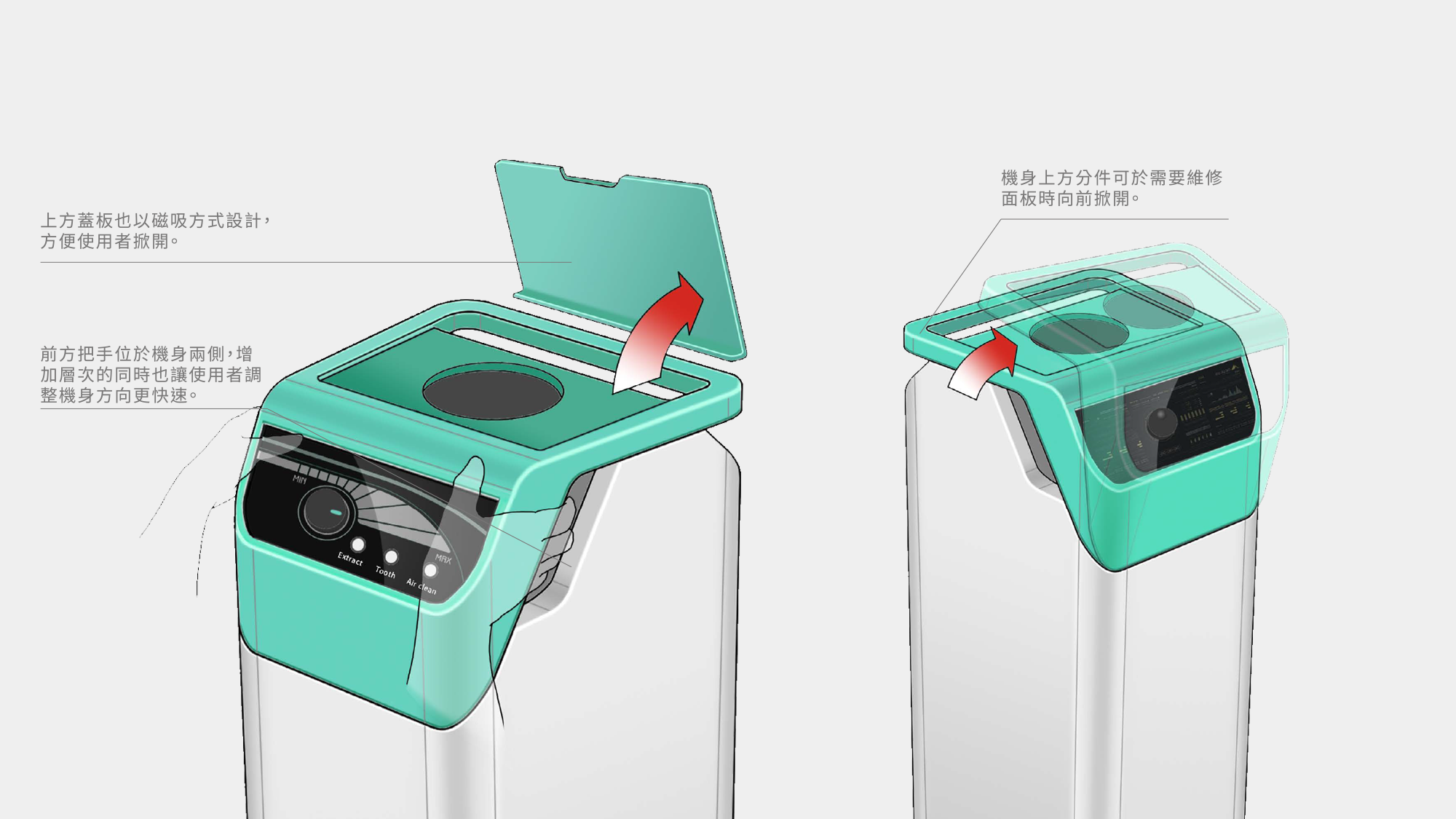

操作區域優化：後側維修門與上方蓋板均採磁吸式設計，讓醫護人員能以最快速度掀開進行濾網更換。旋鈕與三項功能切換按鈕搭配操作圖示，指示明確直覺。



雙側層次把手：將把手與機身造型深度整合，位於兩側的配置讓醫護人員調整方向時更快速且省力。機身上方分件可向前掀開，方便面板檢修

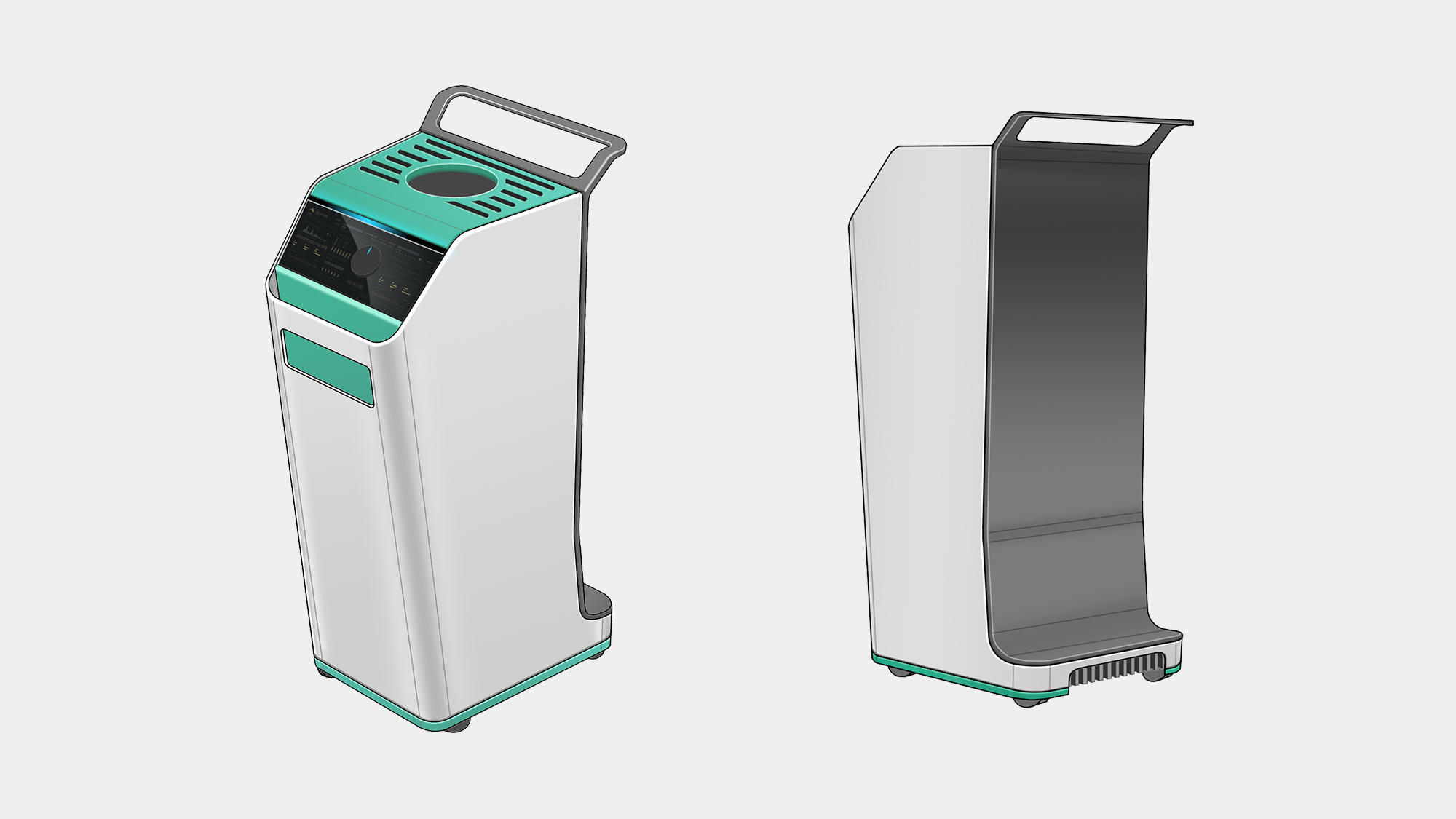

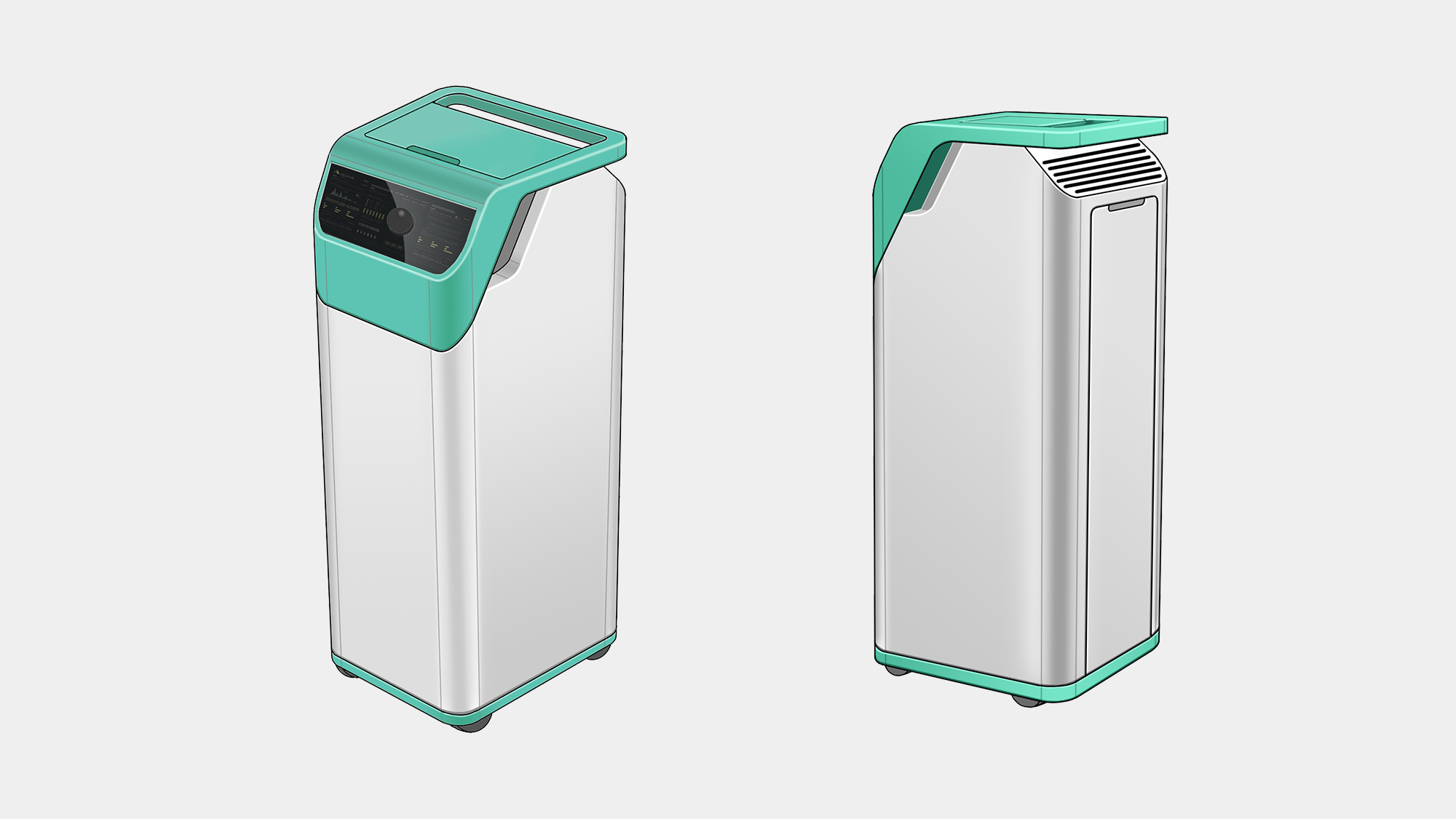

提案 B：高效俐落之美——切線導向與直觀控制

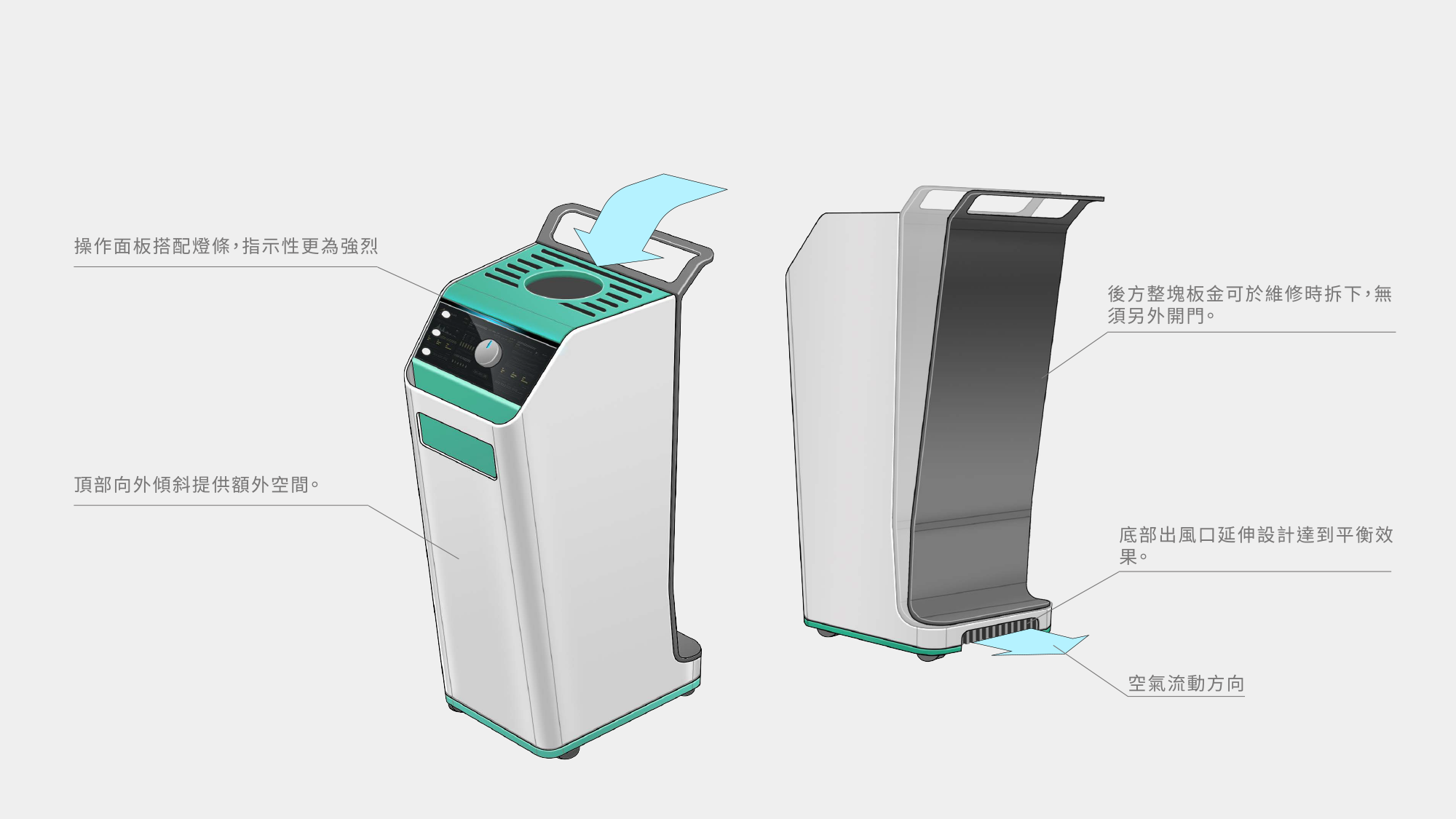

以銳利的切線帶出後方高位把手與前方斜面操作面板，強調設備的高效性能感。底部板金向後延伸，不僅能穩定機身重心防止移動時傾倒，更巧妙美化了下方的出風口，將工業機能隱於無形。





模組化維修邏輯：後側採整塊板金快拆設計，維修時無須另外分件，直接卸除即可進行大修。

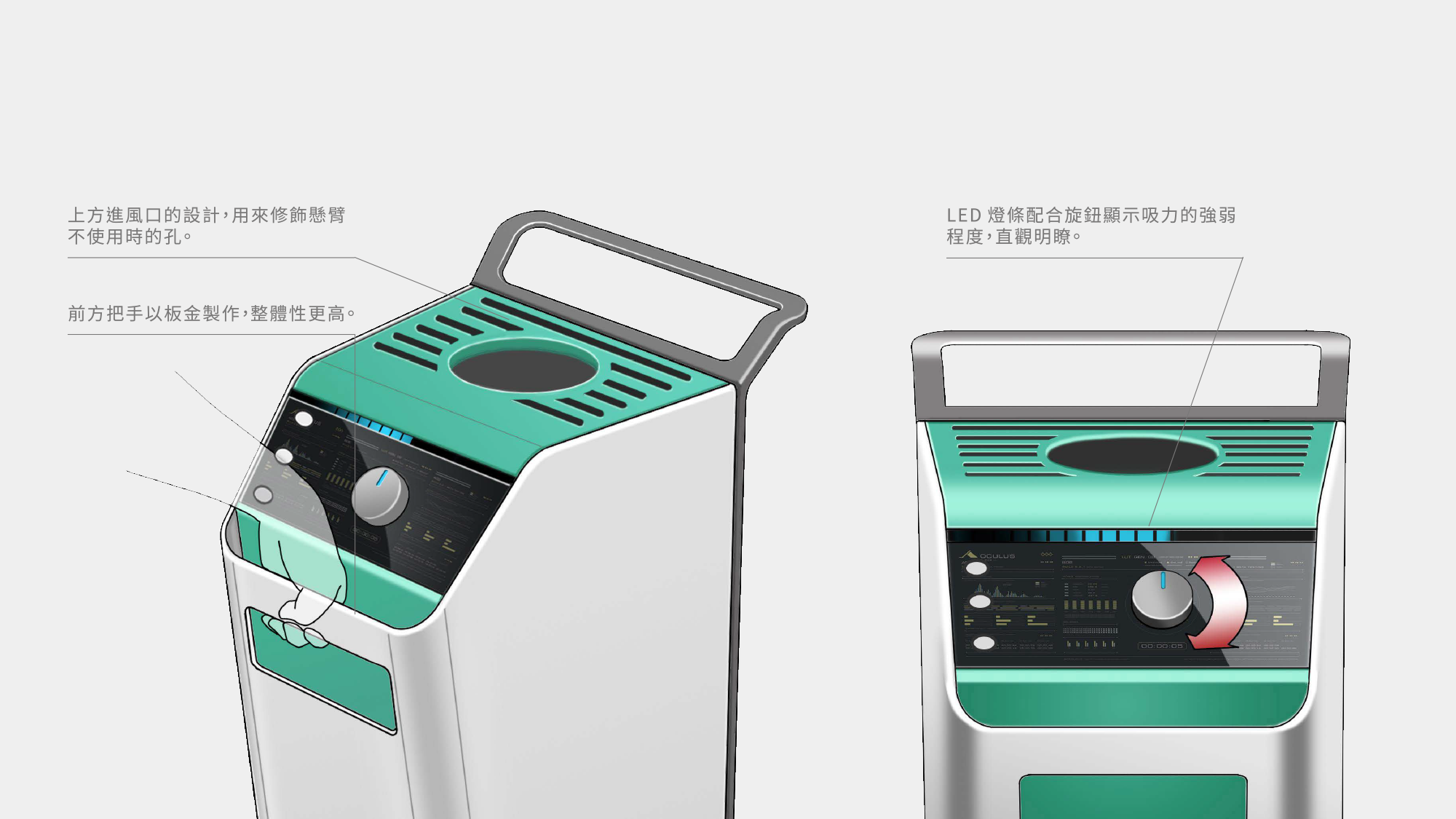

吸力視覺化監控：面板配置 LED 燈條與旋鈕，隨吸力強弱產生直觀變化，提供強烈的運作指示。前方把手採板金一體成型製作，維持整體美感與高強度承載。

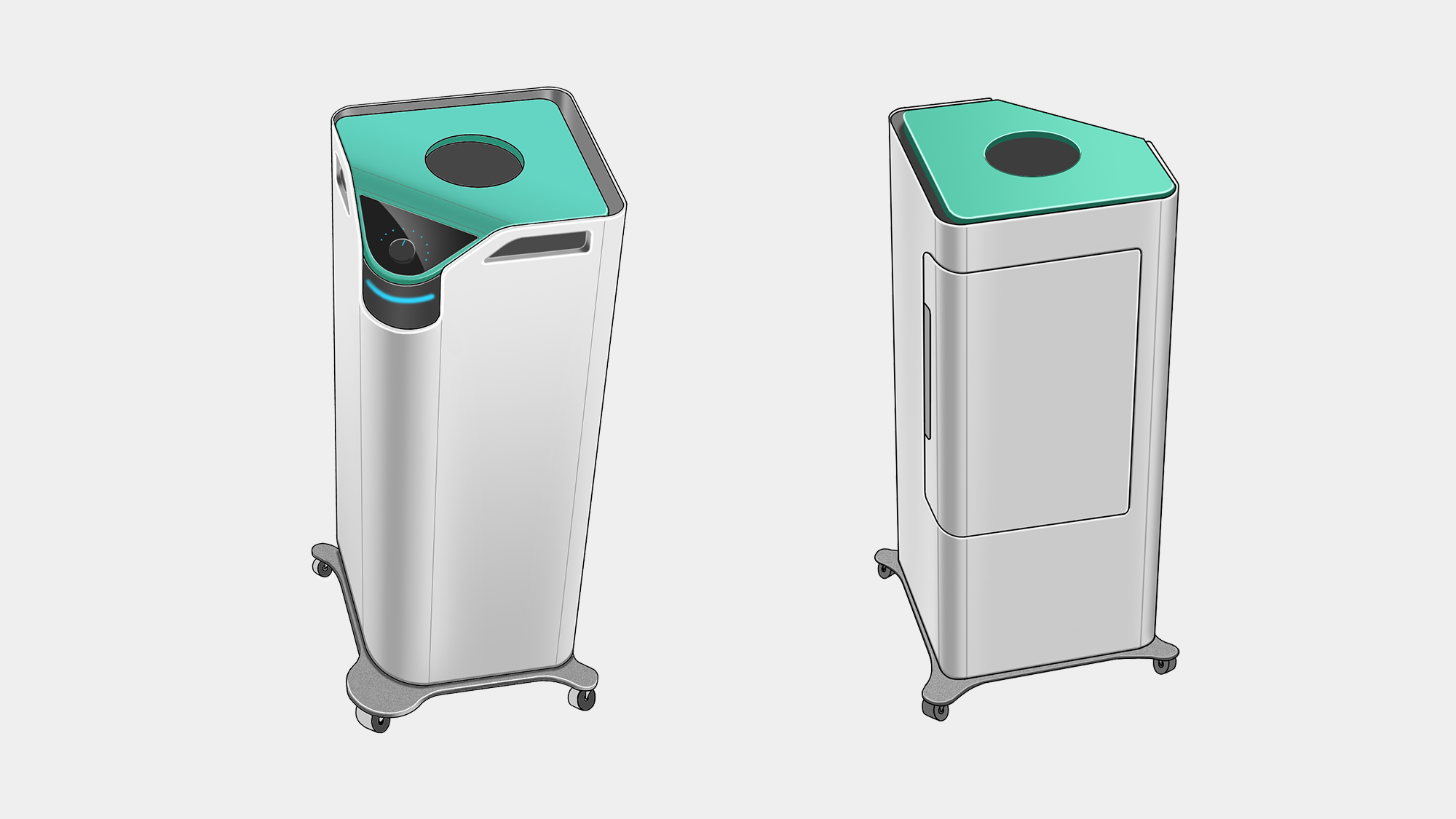

提案 C：人因友善佈局——轉角視角與濾網狀態指示

大膽將操作正面轉移至矩形的「圓角處」，這種向前收縮的友善設計可大幅減少操作者作業時腳部打開的幅度。前方垂直四層 LED 指示燈，不僅具備高度科技感，更對應四層濾網狀態。

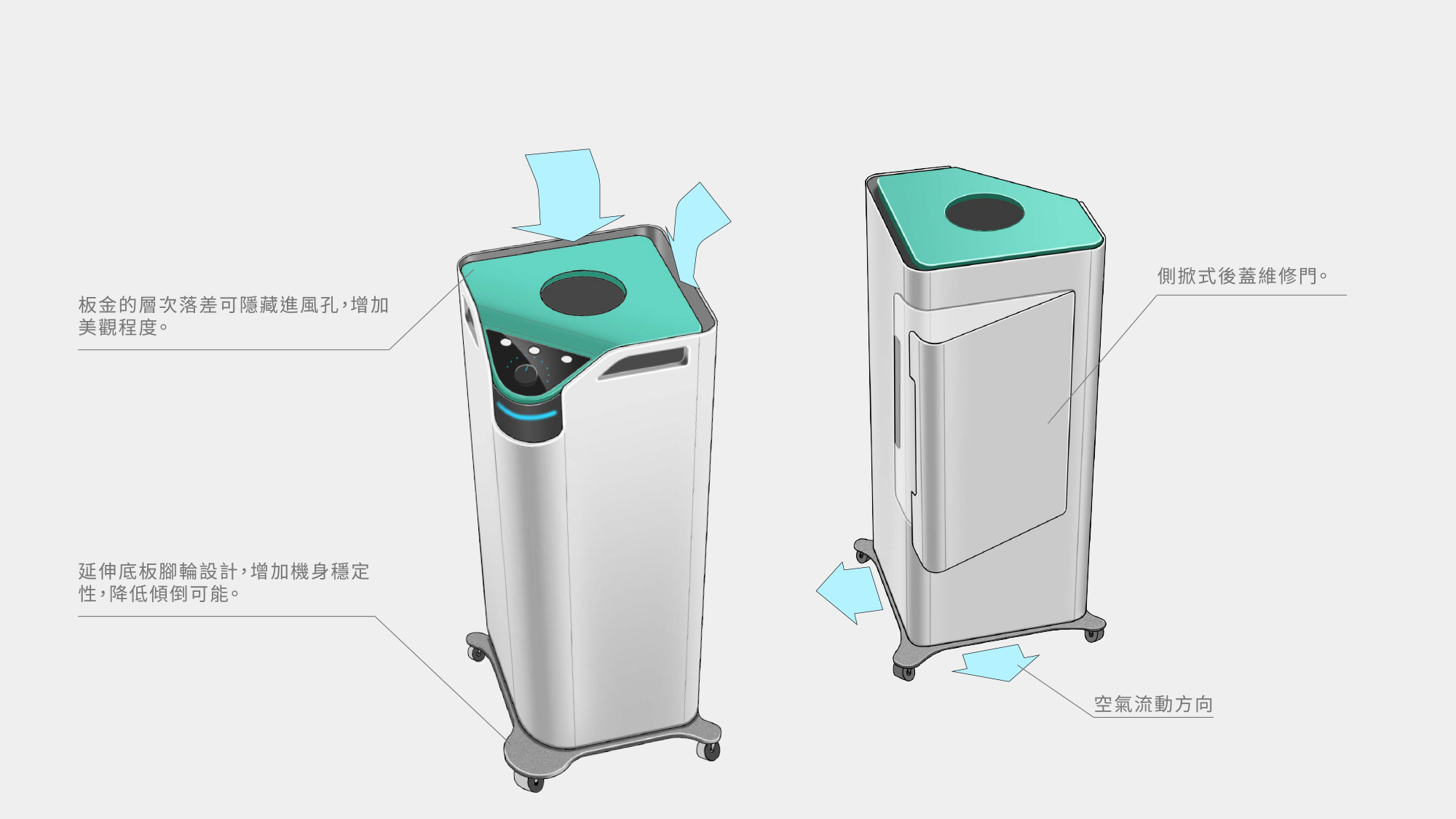

隱藏式進風設計：利用板金層次落差隱藏進風孔，增加外觀精緻度；延伸底板腳輪設計，針對「移動式」特性加強穩定性，降低診間碰撞導致傾倒的風險。

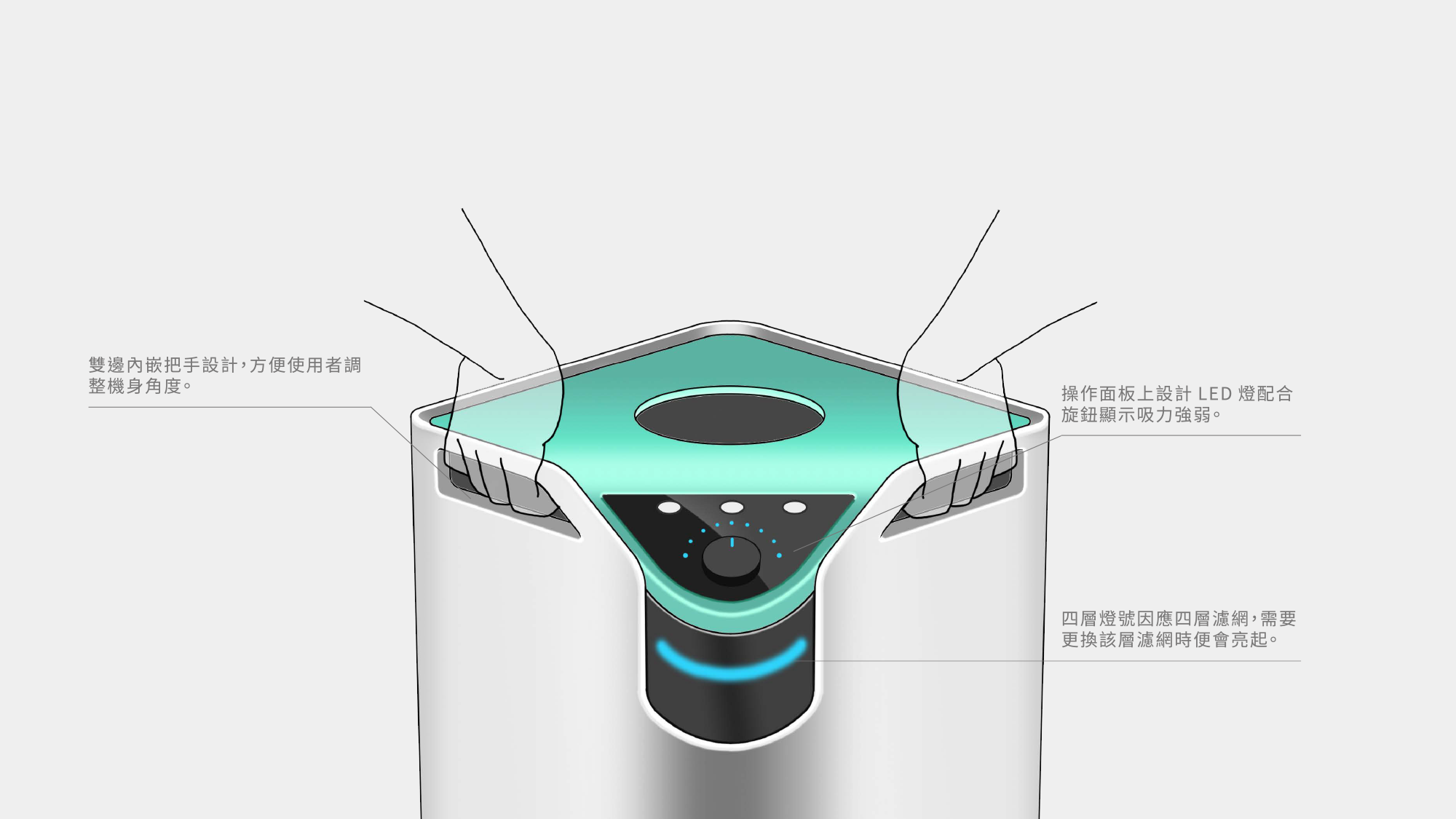

精準濾網預警：四層垂直燈號對應內部的四道過濾層，需要更換該層濾網時便會亮起提醒，雙邊內嵌式把手則方便使用者細微調整角度。





色彩計畫

延續元大牙科家族的綠、白兩色，象徵乾淨清爽的配色。在濾網狀態指示燈與旋鈕燈條上，我們導入了高飽和度的 LED 燈效，不僅是操作介面的視覺亮點，更能協助醫師在專注診療時，透過眼角餘光即可掌握設備狀態，落實元大牙科「服務、品質、可靠度」的品牌核心。

---

【3D實務驗證：角隅操作優化與智慧監測系統整合】

在元大牙科移動式抽風設備的 3D 階段，形碩設計聚焦於診間作業的人因工效與維護效率。我們突破傳統正面操作的限制，將使用介面設計於矩形角落，創造出向前收縮的友善機身語彙，有效優化醫師作業時的腳部空間。此階段透過精密板金結構驗證，整合了智慧濾網監測與高機動性的調整機制，確保設備在繁忙的診間環境中能穩定發揮專業防護效能。





智慧監測與感測技術整合

將操作正面轉置於矩形角落，機身向前收縮，減少醫師製作齒模或診療時腳部張開的幅度，顯著提升作業舒適度。





面板設置對應濾網層級的監測燈號，當該層濾網效能降低時將自動亮起紅燈，提醒人員做更換，確保各個濾網的防護效果不中斷。

於面板下方設置小型採樣進氣口偵測品質，並將數據同步連動至外接抽風懸臂上的指示燈，讓醫師能即時掌握環境狀態。





板金結構與安全維護機制

正面配置雙把手，讓醫護人員能隨時、精準且省力地微調機身位置。側邊設計獨特的轉彎維修門結構，極大化開啟空間，讓內部電機檢修更加便捷。



支撐外接抽風懸臂的結構，可依醫師臨床需求靈活調整方位，精準對位抽吸點。

---

【專案後記：從後端機房到診間前線，構築完整的醫療美學版圖】

繼吸唾機、空壓機與淨水設備後，移動式抽風設備是形碩設計與元大牙科深度合作的第四款作品。我們成功協助元大將品牌識別由隱身機房的後端設備，推向診間前線的口外抽吸防護。

透過一貫的圓潤造型風格，我們賦予了產品系列化的家族特徵，強化了元大牙科儀器的品牌力，更建立起醫護與病患間的專業信任感，完美定義了智慧醫療的防護美學新標準。
