【設計核心目標：多環境相容的高端潔淨供水方案】

確保治療檯供水無菌是牙科診間感染控制的核心。形碩設計受邀研發元大牙科之「治療檯淨水設備」，其挑戰在於該設備需適配「懸掛圓管」、「懸掛水箱」及「置地」三種完全不同的使用情境。我們將原本複雜的殺菌藥水注入系統，透過精緻的板金工藝轉化為俐落的機殼模組，不僅解決了安裝空間的侷促感，更以智慧燈號與家族化圓潤線條，為診間建立高端潔淨的第一印象。

---

【視覺語彙演繹：簡潔俐落的層次美學與智慧燈效顯示】

三度聯手元大，形碩設計將研發重心鎖定於「附屬設備精品化」。為適配懸掛與置地的多元場景，我們設計隱藏式迫緊機構，消除傳統掛件的雜亂感。

延續「圓潤、寧靜」家族基因，將複雜系統轉化為俐落機身，透過層次美學營造高端潔淨的診間印象，落實可靠的品牌特質。

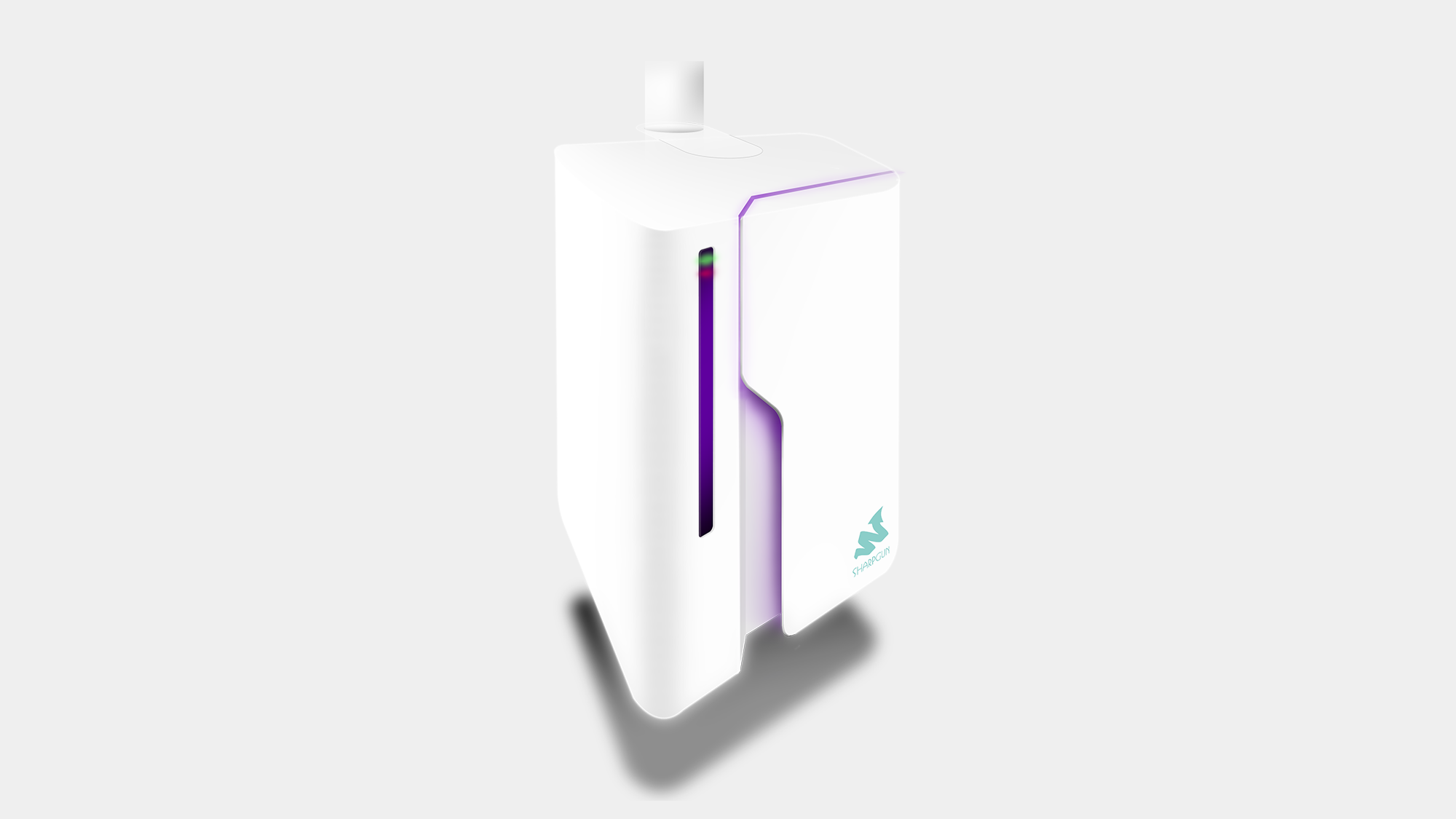

提案 A：開放式便利邏輯——隱藏迫緊與高效維護

正面保持板金極致簡潔，採用隱藏式迫緊機構固定於燈架圓桿，確保安裝外觀乾淨整齊。



機能細節：右側採開放式切角設計，讓藥水罐外露方便人員快速拆換；背部設置維修門，機身視窗可透出管路清洗時的動態燈光效果。

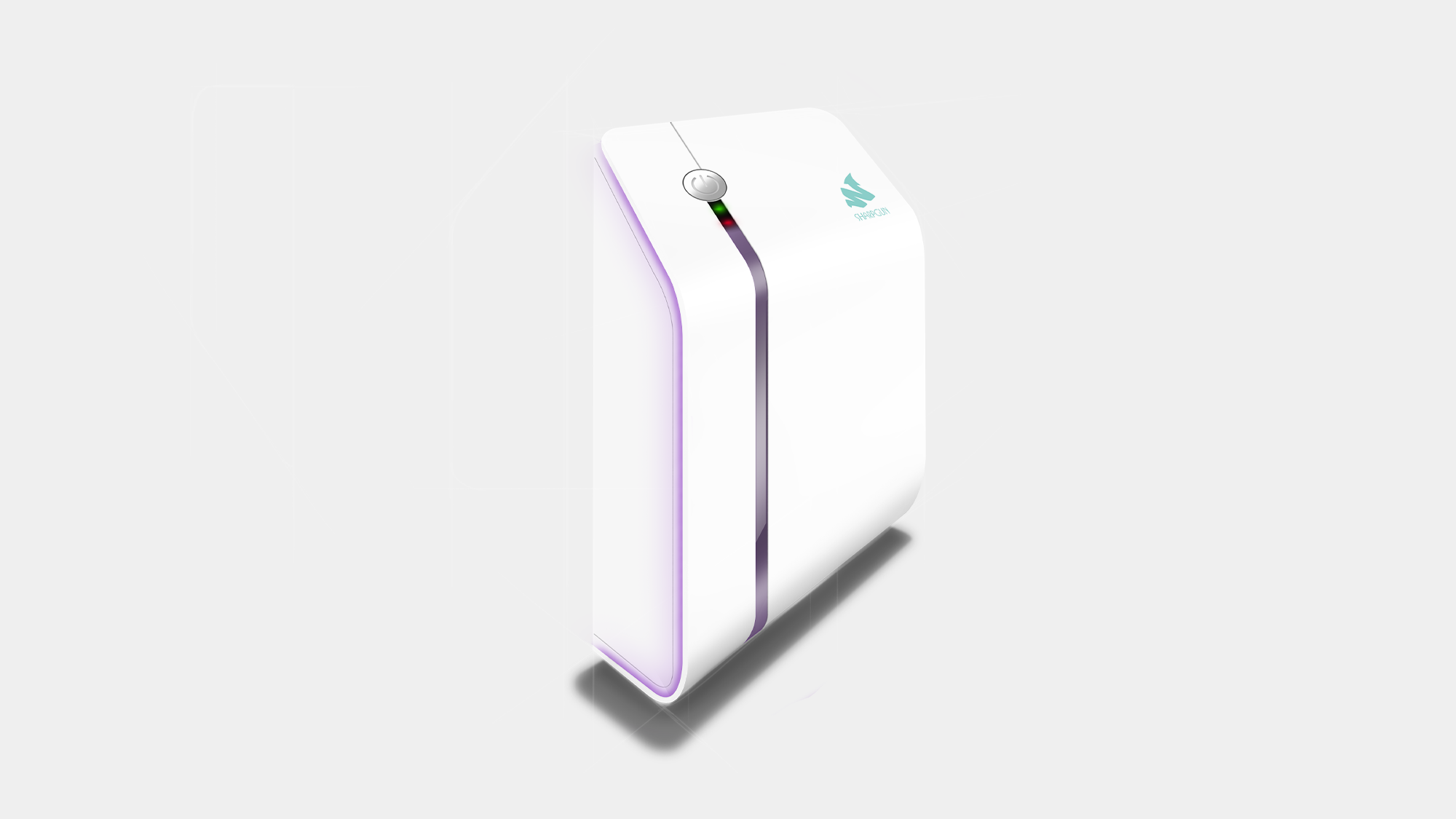

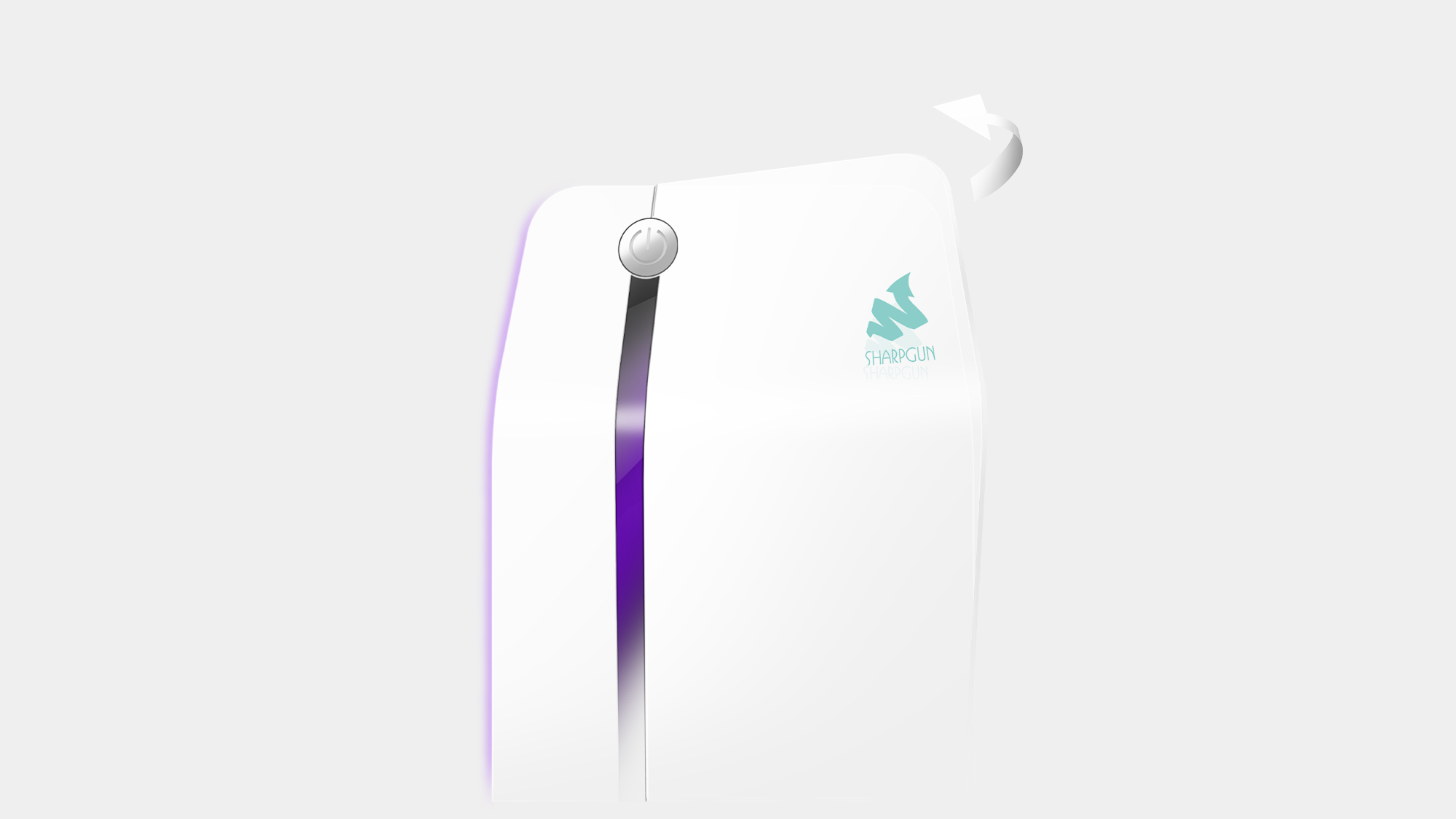

提案 B：一體化圓潤美學——傾斜面板與直觀監測

以一體式大圓弧面作為視覺主軸，傳達親和且可靠的感受。操作面板採向上傾斜設計，優化操作者的視角舒適度。



機能細節：左側由上至下的長型視窗結合 LED 燈號，能即時觀察藥水剩餘量；正面設計側掀式維修門，兼顧機體完整性與維護性。

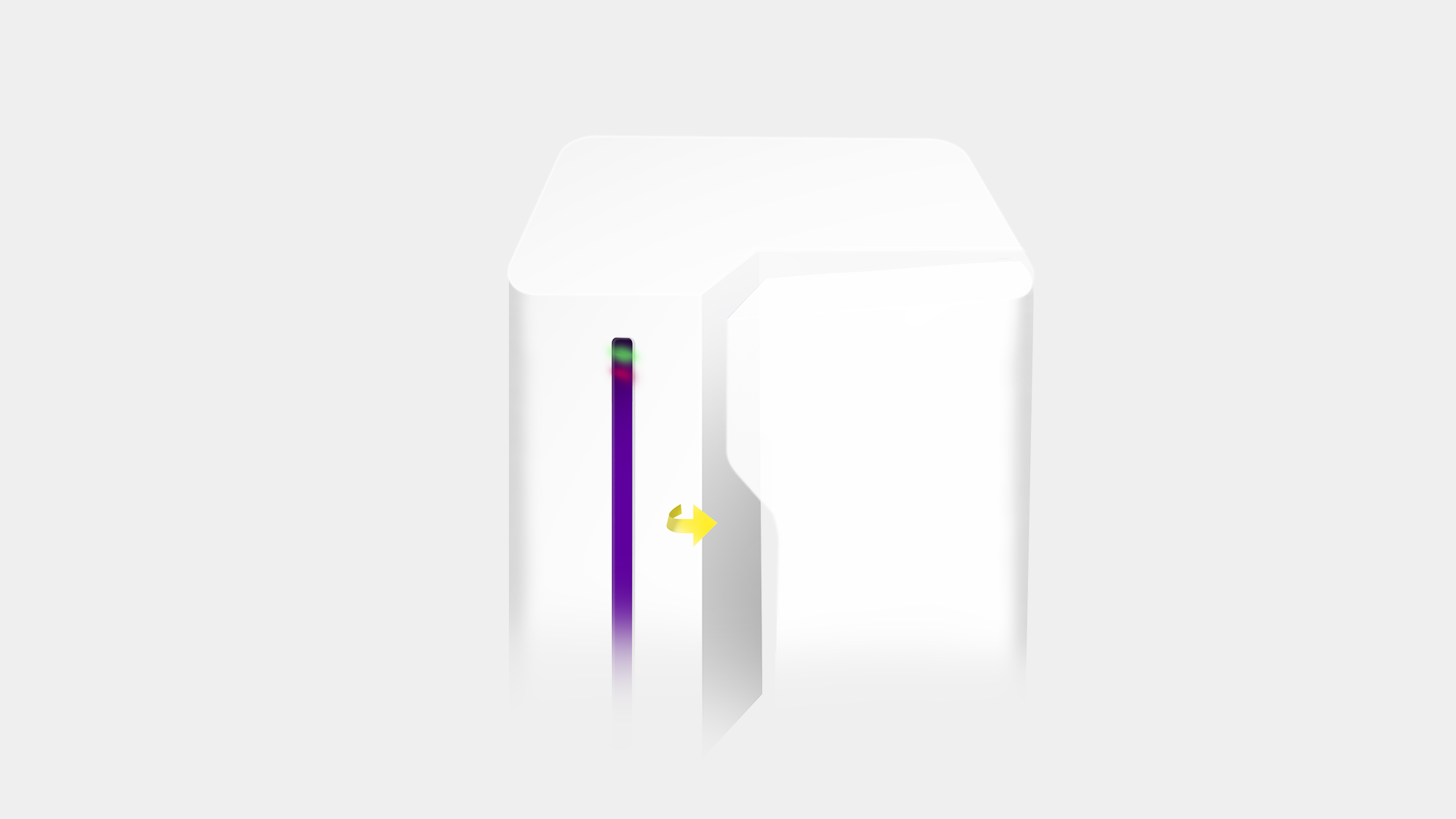

提案 C：隱藏式極簡構造——UV 紫光與貼合式掛載

維持高度圓潤風格，懸掛方式透過專屬轉接件讓機身緊貼圓桿，減少空間突兀感。在門縫與箱體間導入「紫外紫光」效果，象徵管路正在進行殺菌運作



機能細節：正面將開門把手隱藏於造型縫隙中，同時具備側開式維修門方便耗材更換。





色彩計畫

主色選擇使用白色，並搭配元大標準色 PANTONE 7458C 呈現，LED則使用紫光呼應紫外光殺菌的意象，帶給使用者安心的感受。



---



【3D 實務驗證：全場景安裝適配與直覺化殺菌狀態監控】

形碩導入「單一機台、多元配件」量產策略，透過板金驗證通用轉接板，大幅降低生產成本。我們將機台設計結合紫外光殺菌的專業意象，以精準紫光燈效即時傳遞安全感；並透過人因模擬優化切角造型與側開維修門，確保在高頻率的診間環境下，設備仍具備卓越的耐用度與極致的維護效率。





智慧視覺回饋與識別強化

消毒運轉時顯示紫光，精準呼應紫外光殺菌的專業意象，帶給使用者與病患安心感。



多色彩 LED 可依模式顯示跑動或旋轉效果，大幅提升狀態辨識度。

按鍵面板運用企業色塊設計，直覺引導開關位置，強化品牌形象。





人因操作與維護結構優化

透過切角造型打造藥水罐快取設計，確保手部有充足空間旋下藥水罐；側面缺口可直接觀察殘量，避免無效空轉。並採用側開式維修門，讓內部零件與濾材的定期更換更加直覺。

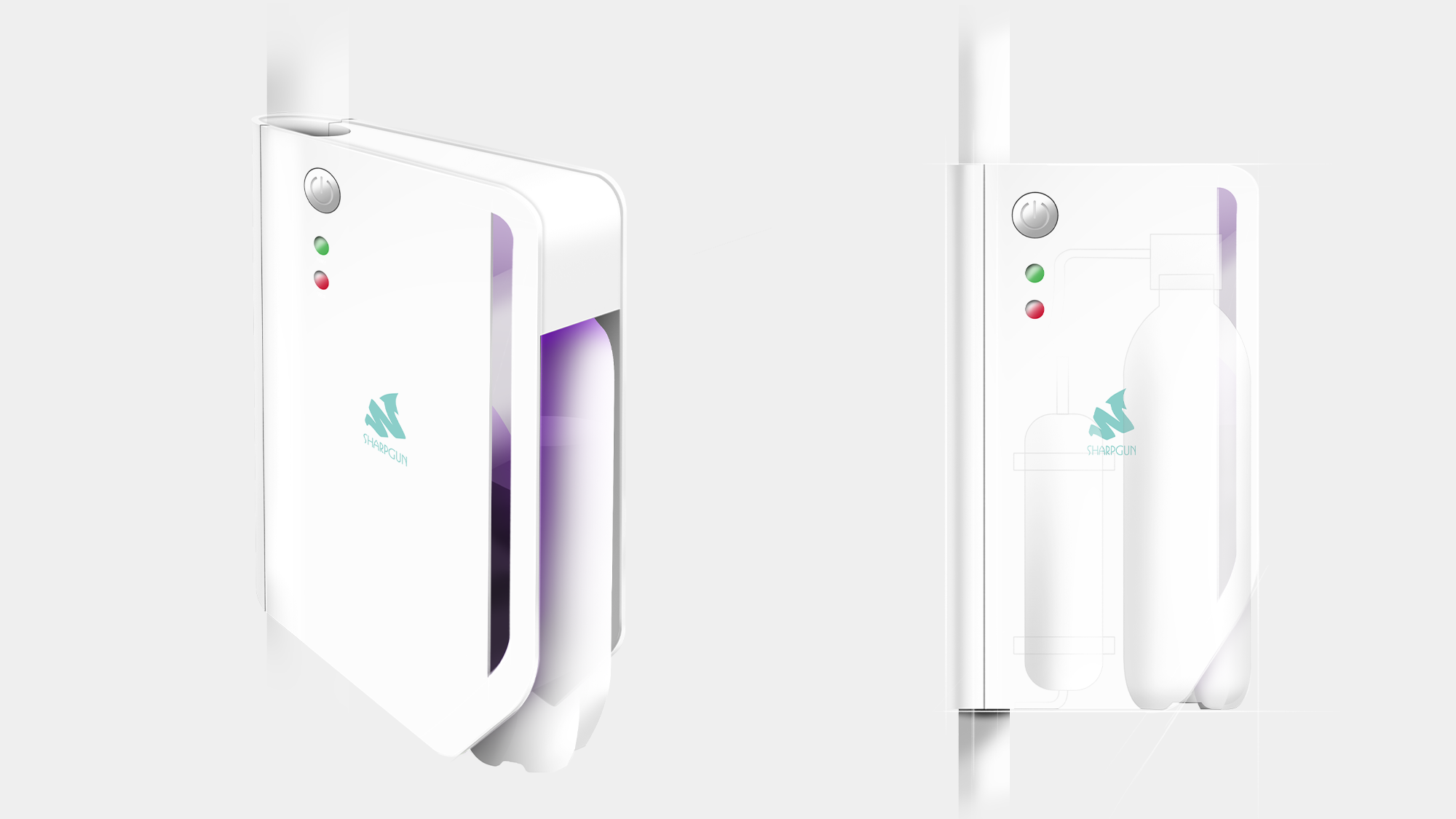

針對「側掛」與「置地」開發通用結構，置地架採用高質感鋁板製作，維持與主機一致的精緻質感。

---

【專案後記：三度聯手，建構元大牙科的品牌力版圖】

治療檯淨水設備是形碩設計與元大牙科合作的第三個重要項目。這不僅是一次產品開發，更是元大產品線「家族特徵」的再次落實。我們透過專業的板金研發實力，協助元大從核心機殼跨足至附屬系統配件，在維持高度視覺一致性的同時，解決了多種安裝型態的實務難題。這份對細節的堅持，不僅強化了元大牙科儀器的品牌深度，更為醫護人員帶來了更高效、更具美感的作業體驗。
