【設計背景：AI 醫療影像設備的全球化美學布局】

在數位病理轉型的浪潮下，MEMS-001 電動顯微鏡平台 (Slide Scanner) 是針對台灣及歐美市場開發的中階 AI 辨識設備。 形碩設計在此專案中，不僅需為客戶的設備建立與 Cellavision、ZEISS等國際大廠並駕齊驅的專業形象，更需克服醫療設備在光學環境與精密訊號傳輸上的嚴苛限制。 我們成功整合了工業設計的人才與板金業專家，讓設備在具備高精度功能的同時，擁有穩定且具品牌辨識度的外殼結構。

---

【設計開發：轉化精密技術為視覺語彙的造型提案】

在形碩的設計流程中，我們將板金工程的限制視為工業設計的靈感。針對 MEMS-001 數位病理掃描機，我們不只追求外觀的突破，更致力於解決「光學遮蔽、維修動線、人因搬運」等核心工程挑戰。透過以下三種設計提案，我們展示了如何協助代工端（ODM）打破板金設備冰冷、笨重的傳統印象，並在符合醫療安規與操作流程的前提下，定義出最具市場競爭力的產品形象。

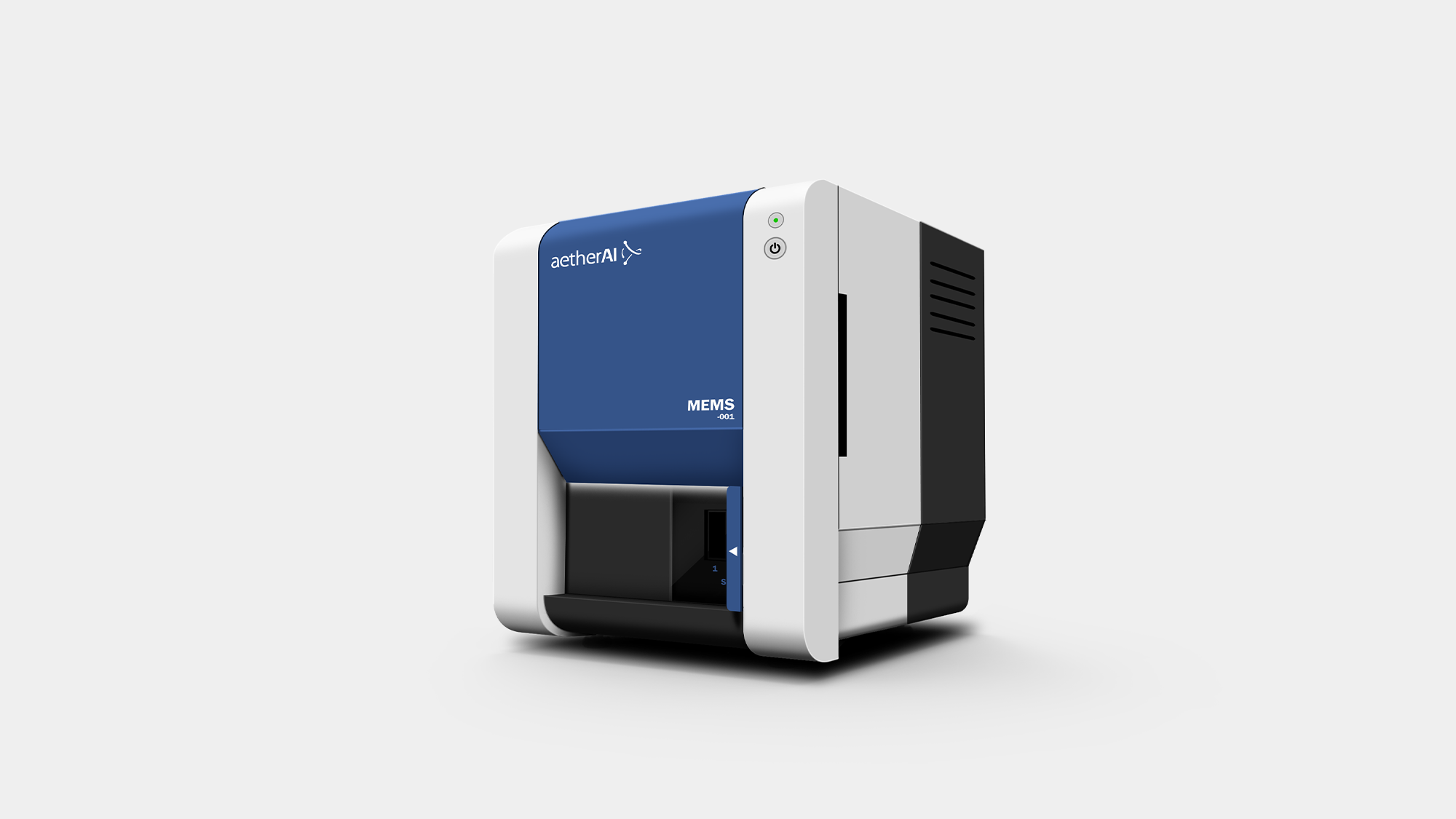

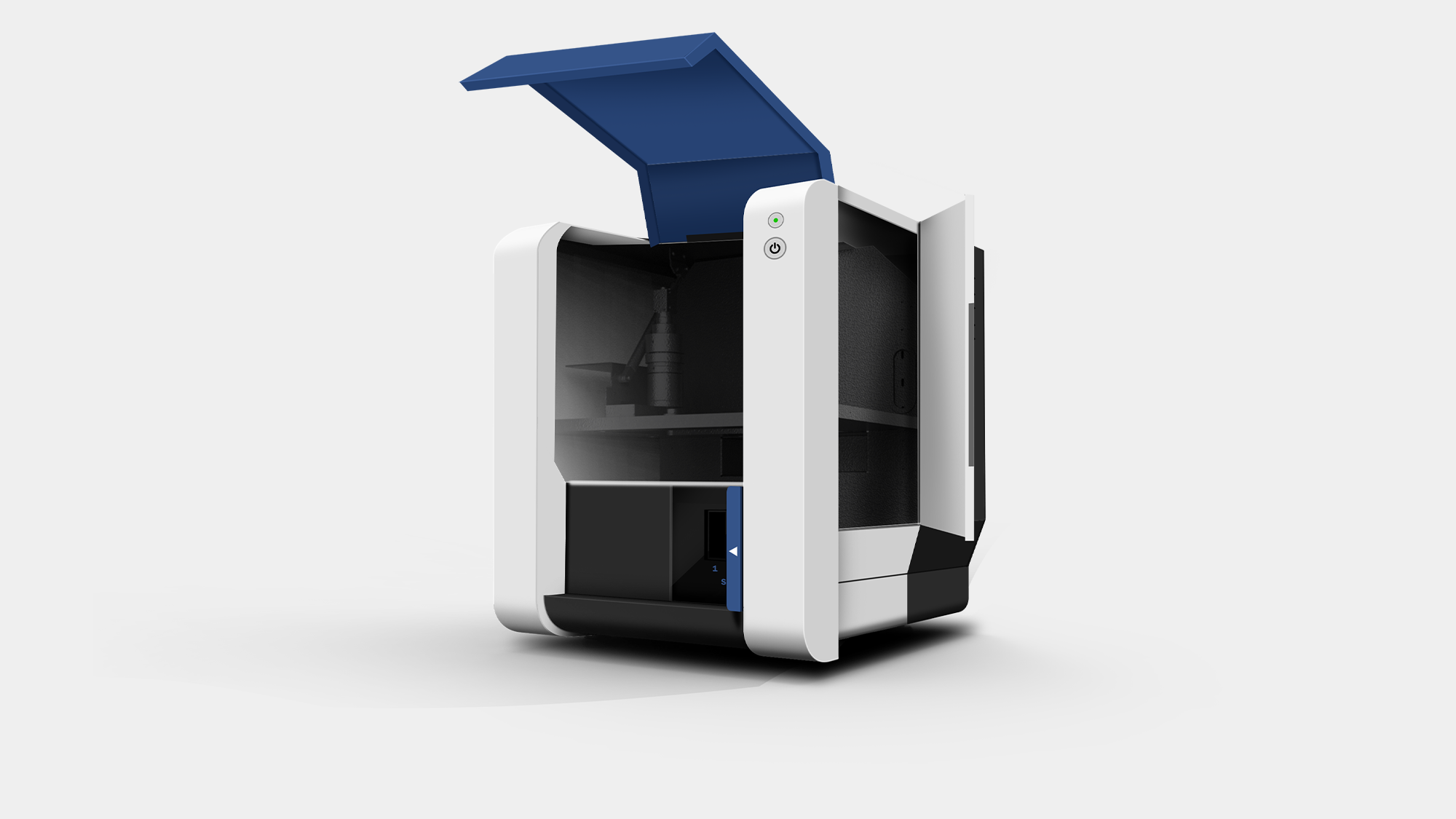

提案 A：人機友善與科技色彩的溫潤整合

提案 A 旨在打破傳統板金設備冷冽、生硬的工業感。透過圓潤的造型賦予機殼親和力，並採用白、藍配色彰顯智慧醫療的專業度，並透過色塊區分操作介面，引導使用者直覺操作。



隱藏式人因把手： 側邊底部採用內藏式把手結合圓角設計，在不破壞外觀完整性的前提下，提供極佳的施力空間與搬運舒適度。



優化進料對位：上下玻片匣採用左掀門設計，玻片匣口改成白色，讓人工入料更精準流暢。

情境光學語彙： 玻片門上方嵌入 LED 燈，不僅營造高科技感，更為操作視窗提供輔助照明，提升樣本對位精準度。



多向維修動線： 配置前方上掀與側邊側掀門，大幅縮短油液補充與例行校正的停機時間。



色彩計畫：以純粹白搭配企業科技藍，營造醫療專業感。透過高對比色塊直覺式分區導引，展現極佳的人機介面視覺。

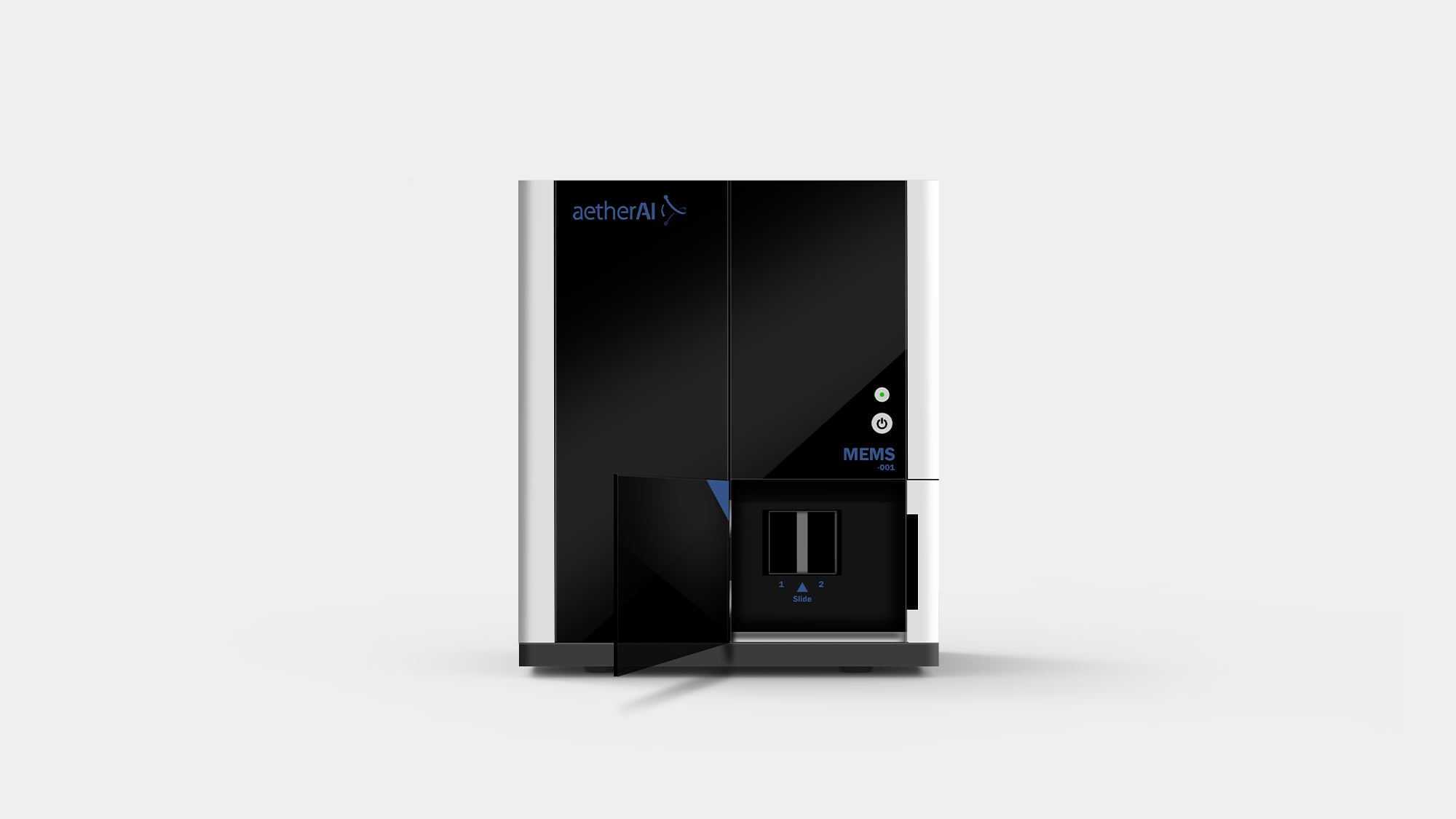

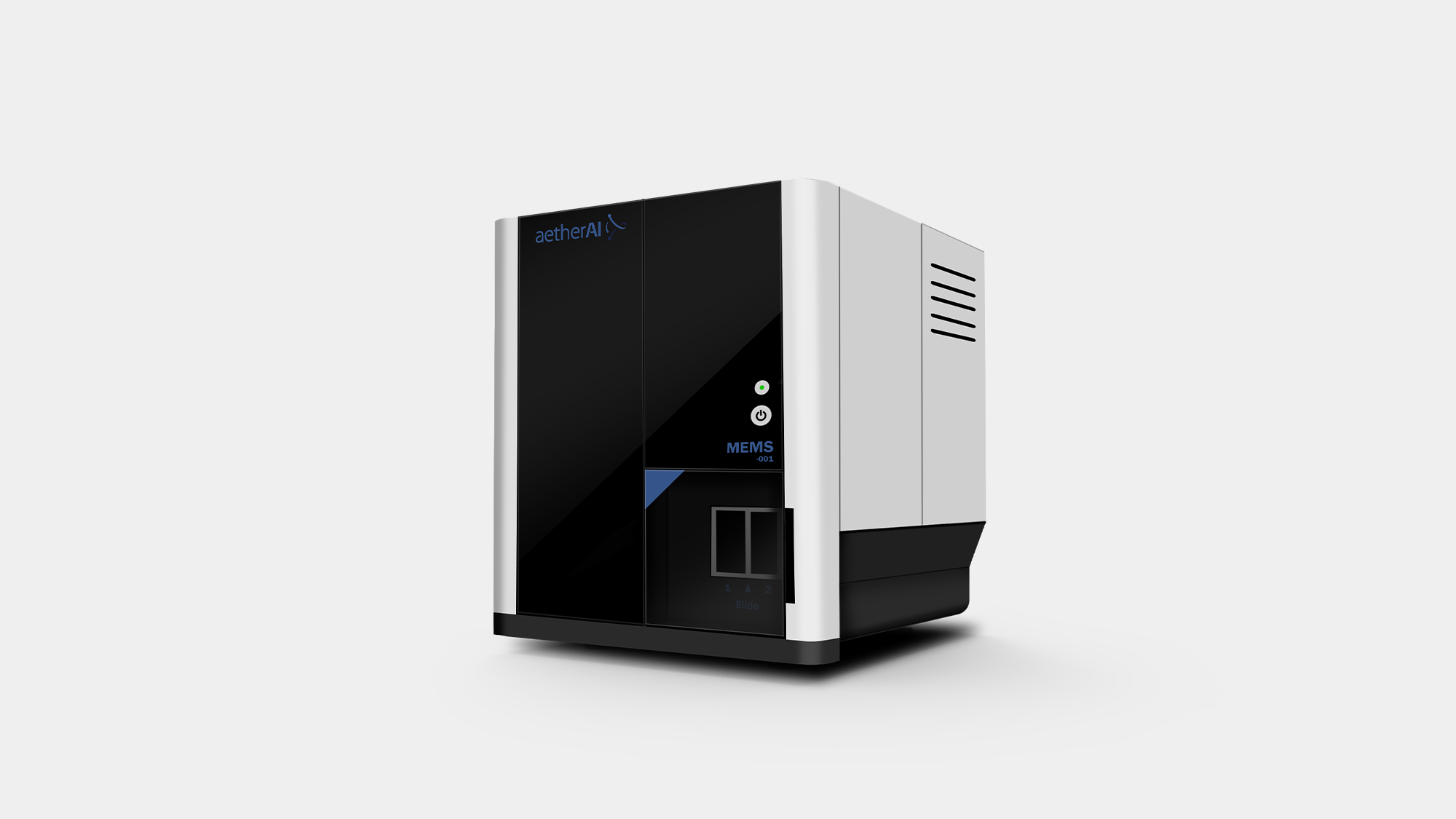

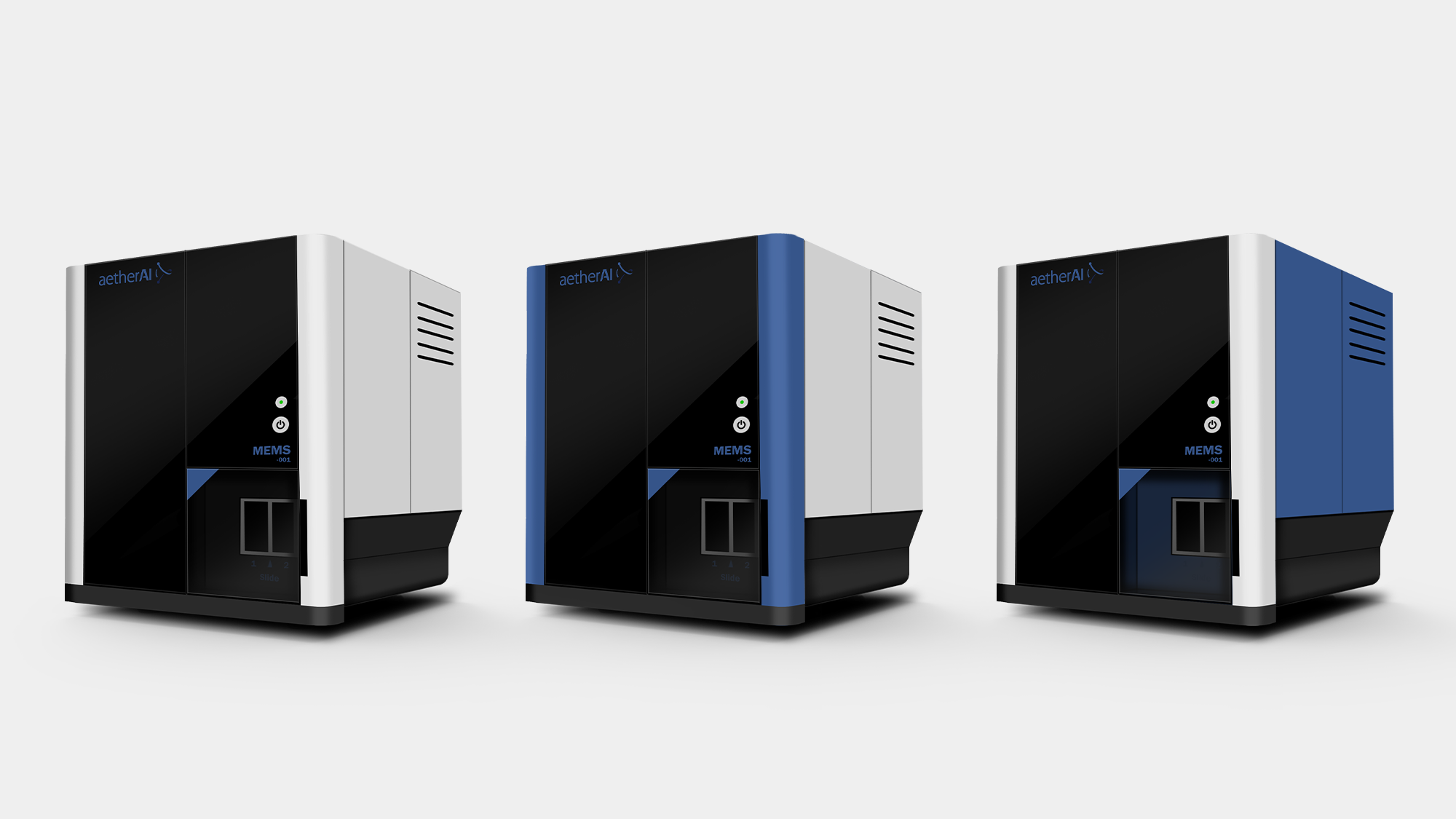

提案 B：極致簡約與大面積壓克力的科技美學

以極簡整合為核心，運用大面積黑色不透光壓克力飾板作為視覺主體。透過壓克力與金屬機身的異材質結合，營造出如消費性電子產品般的高質感，並巧妙將操作門隱藏於飾板中，實現極致乾淨的視覺觀感。



全黑遮光工藝： 針對內部高靈敏度顯微鏡，大面積黑色壓克力不僅是造型，更能有效解決環境光干擾與光學反射問題。



獨立進料結構： 上下玻片匣採獨立左掀門設計，確保在單一作業時不會干擾另一組樣本，提升檢驗效率。

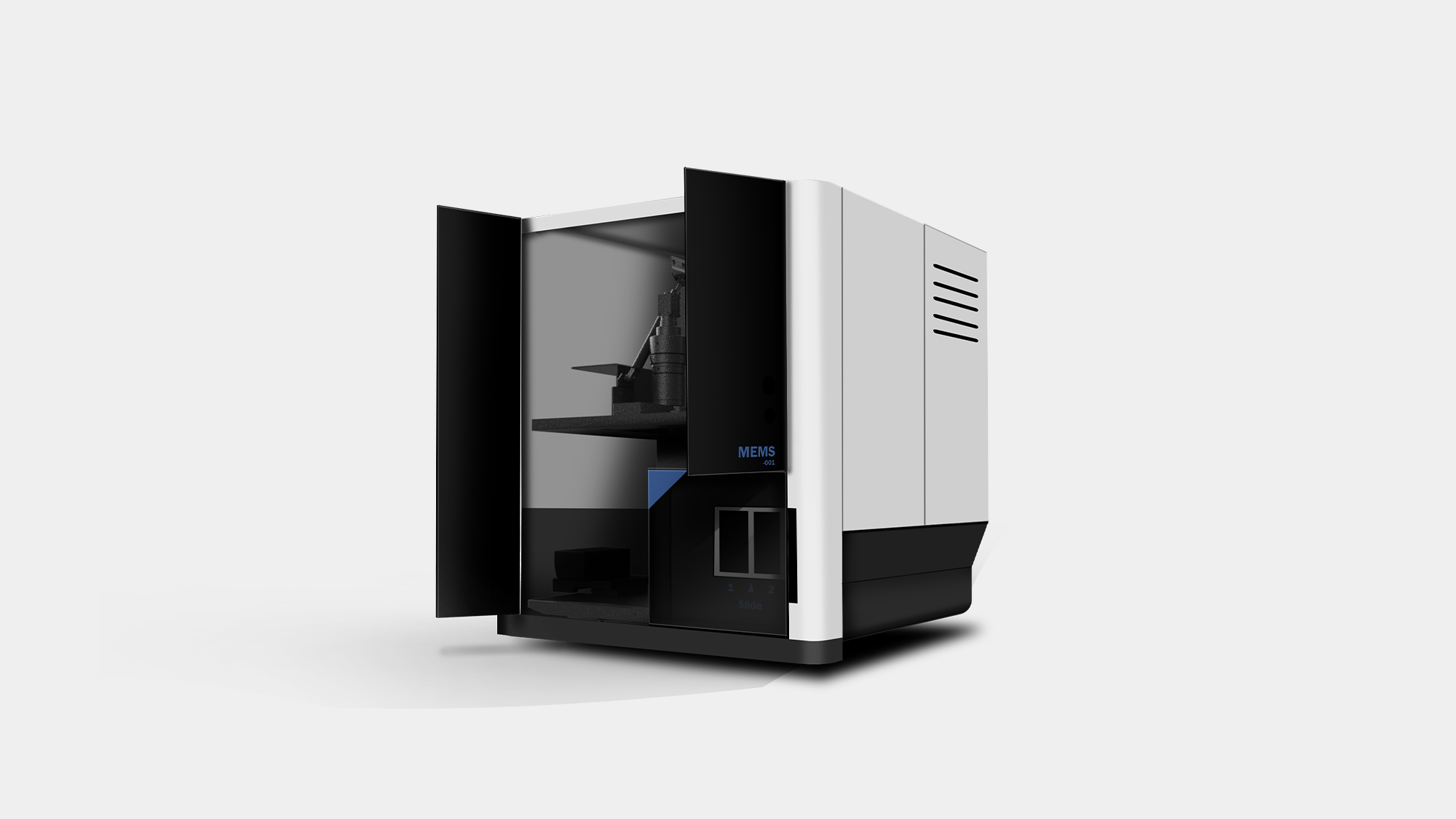

對開式維修系統： 正面設計大面積對開式維修門，提供最大化的電控元件維修視野，完美平衡了外觀美學與維護機能。



色彩計畫：運用大面積不透光黑壓克力結合純白機身，形成強烈的高對比視覺。深邃的黑色調巧妙隱藏了維修門分件線，更賦予設備如精品般的電子科技質感，成功定義中階設備的高級化定位。

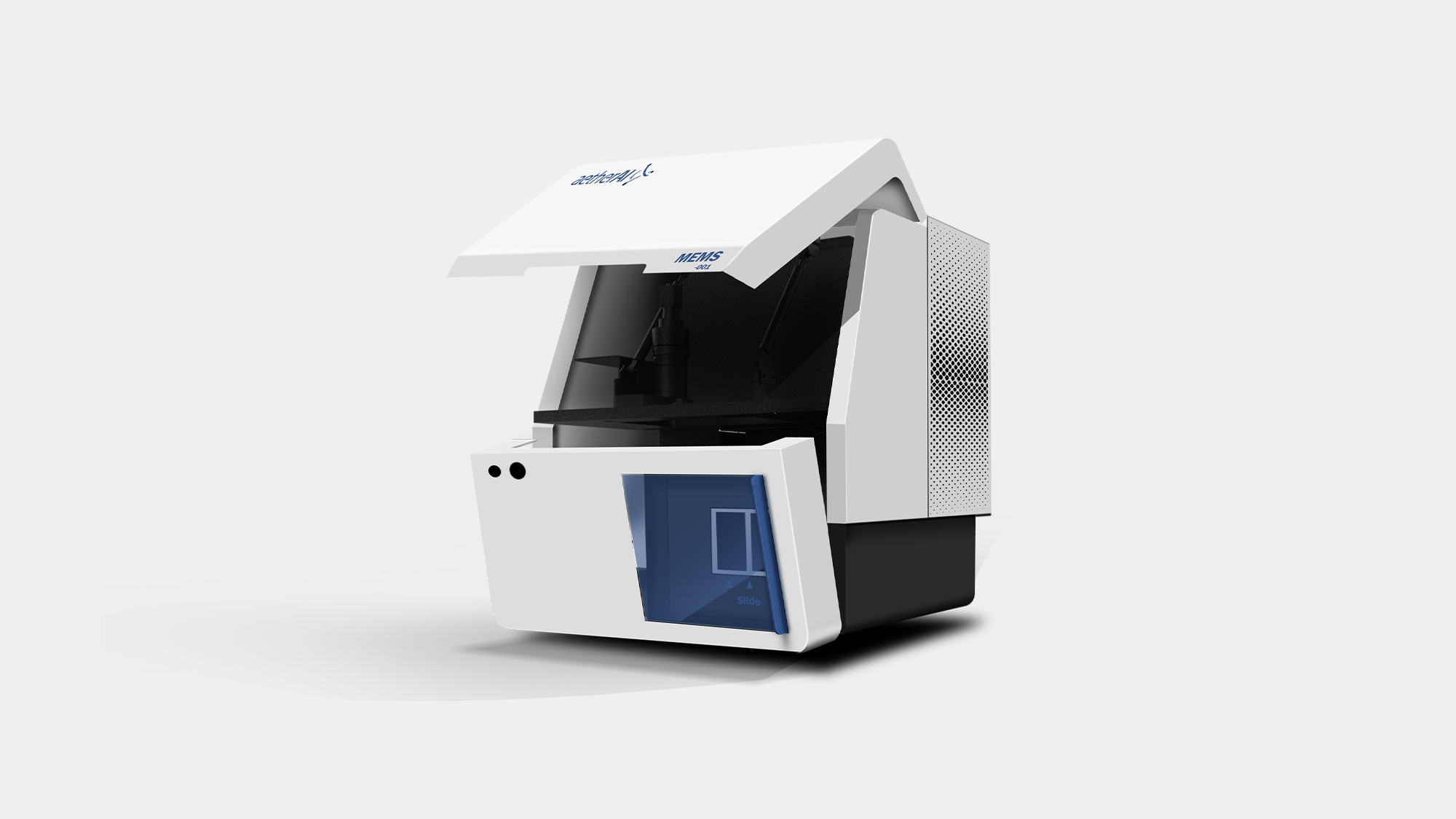

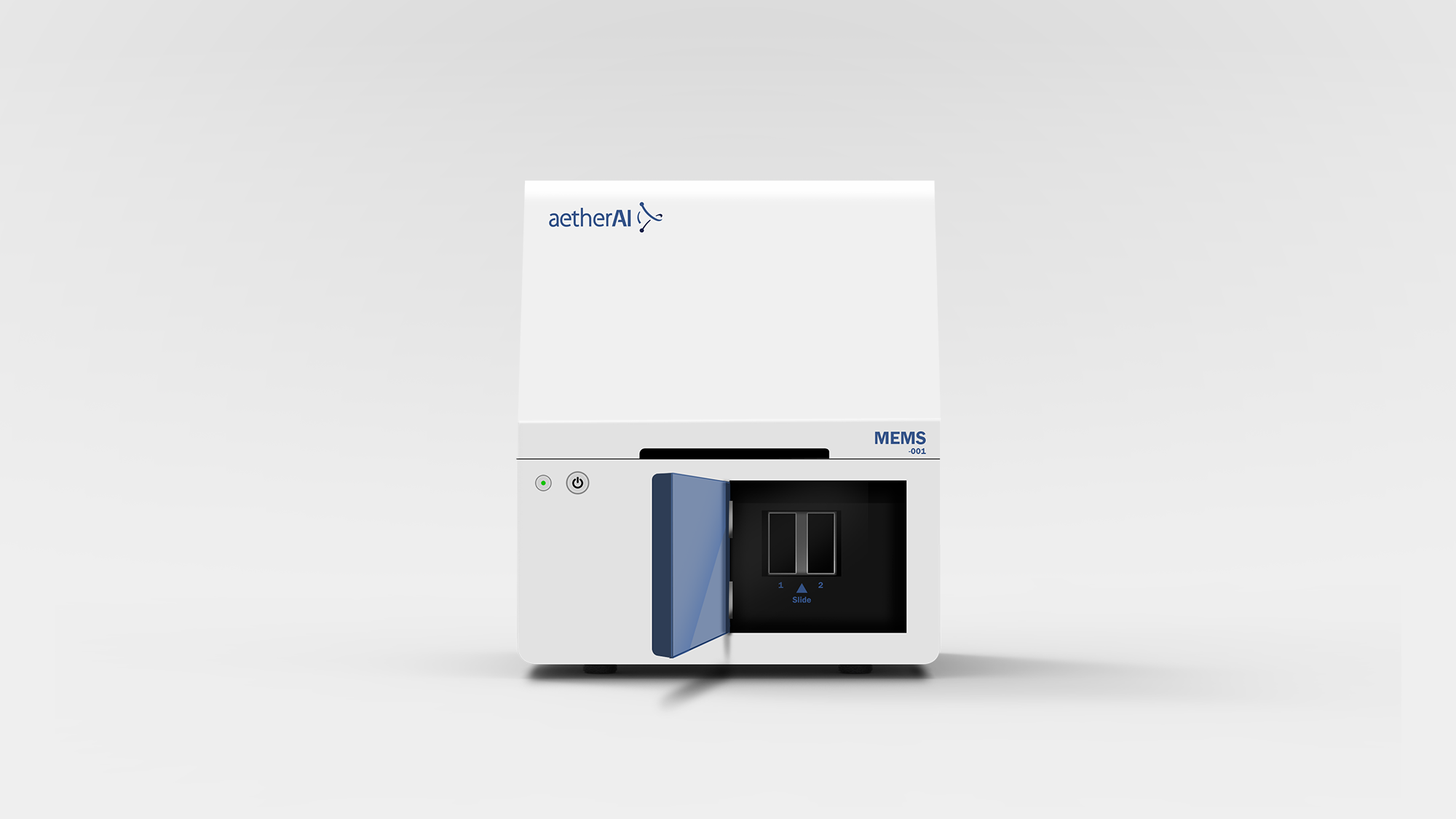

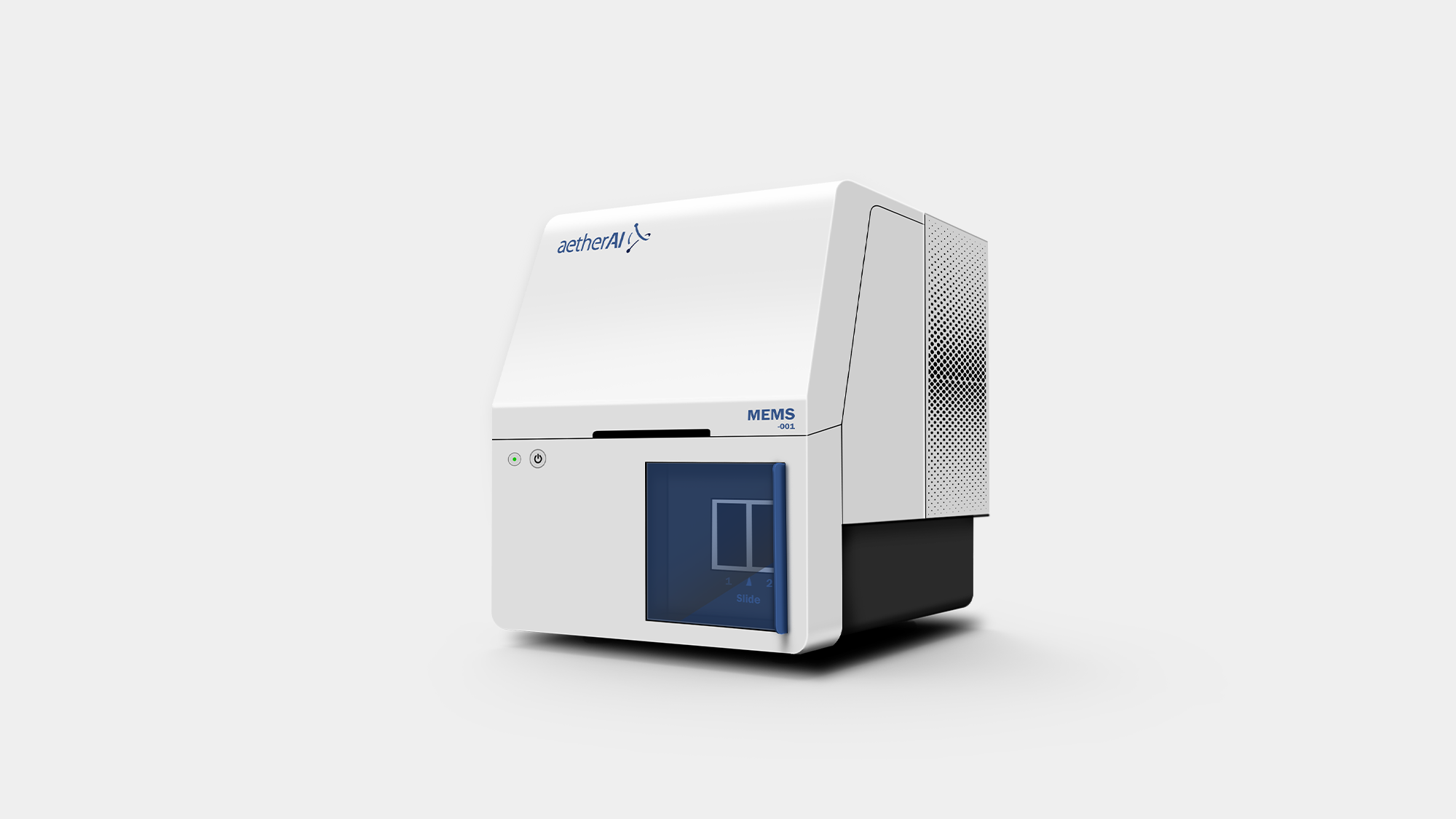

提案 C：實驗室語彙與精準細節的理性呼應

整體風格採全白視覺設計，完美呼應醫院實驗室的無塵環境氛圍。以俐落的線條與點綴式的藍色透明門窗作為品牌記憶點，展現出高度精密的儀器質感，打造兼具理性邏輯與親切感的設計。



側置控制中心： 將電源鍵與狀態燈獨立置於左側，避免與正面進料區域相互干擾，符合直覺的操作邏輯。



機能性色彩引導： 運用藍色透明壓克力與藍色把手作為「操作提示」，醫檢人員可一眼辨識進料位置與設備運作狀態。



上下對開維修機制： 前方採用上下對開設計，補充油液時僅需開啟上蓋，有效節省實驗室的操作空間。

散熱機能特徵化： 將側邊風扇網孔轉化為造型特色，既解決設備的散熱需求，又增加視覺層次感。



色彩計畫：全白機體完美融入臨床實驗室環境，局部點綴藍色透明壓克力，營造清爽且精準的視覺焦點。低彩度配置在專業感中帶入溫潤氛圍，透過色彩導引操作動線，傳遞出穩定且值得信賴的特質。

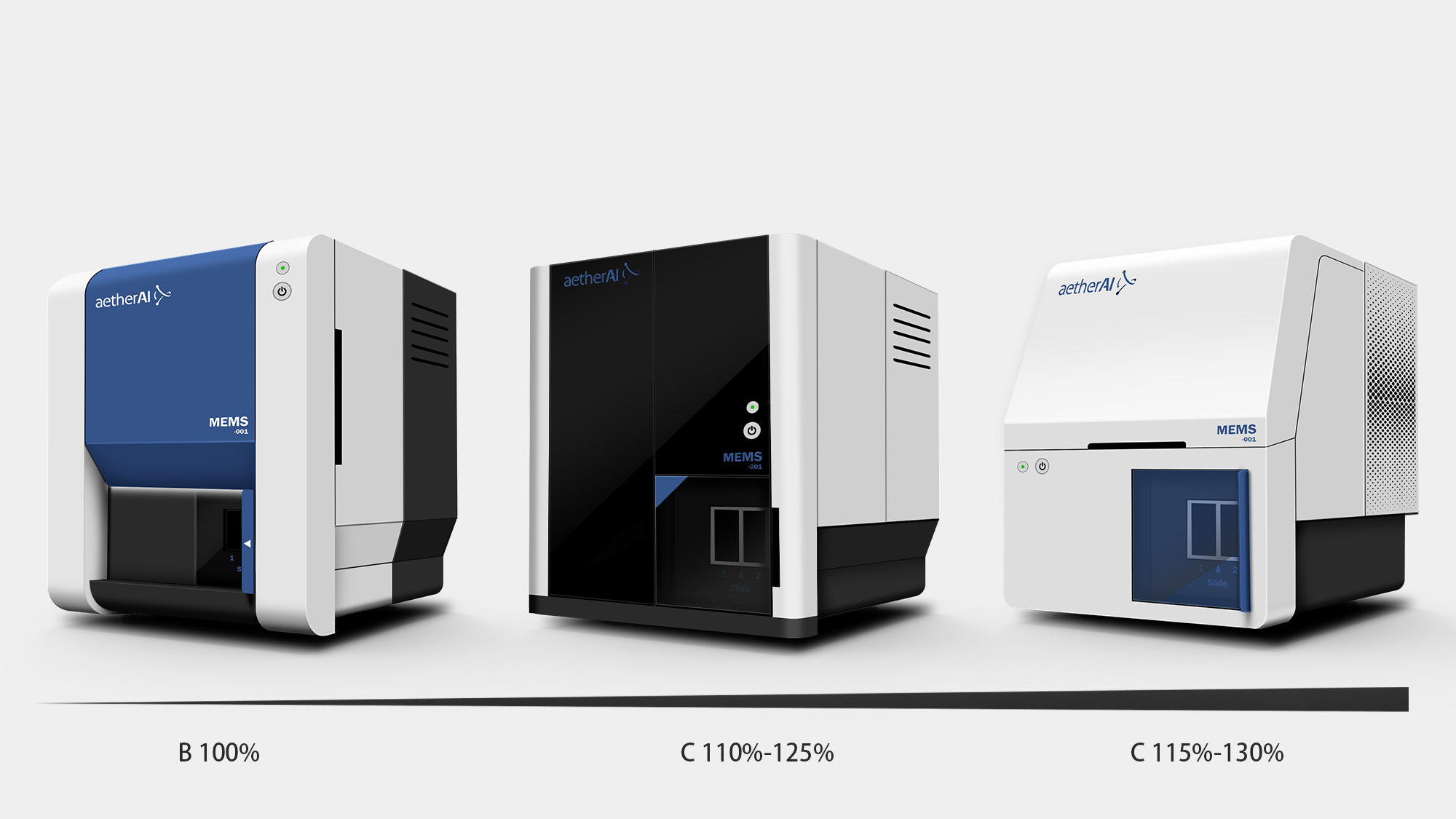

提案成本分析

形碩在提案階段即導入成本分析，協助客戶在預算與視覺效果間取得最佳平衡。我們以結構最精簡的方案作為基準（100%），其餘方案依機構複雜度與加工程序依序疊加，提供透明的決策指標。

---

【3D精進：從美學思維到 DFM 生產端的設計驗證】

在確定以提案 A作為開發核心後，形碩設計團隊進入嚴謹的 3D 建模與工程優化階段。此階段不只是造型的精確化，更是針對「醫療現場操作面」與「設備維修效率」的深度驗證。

我們透過 3D 模擬解決了板金機殼常遇到的空間衝突與組裝公差，並在保持設計語彙一致性的同時，強化了設備在專業醫療環境中的識別度與易用性。





視域優化與即時監控細節

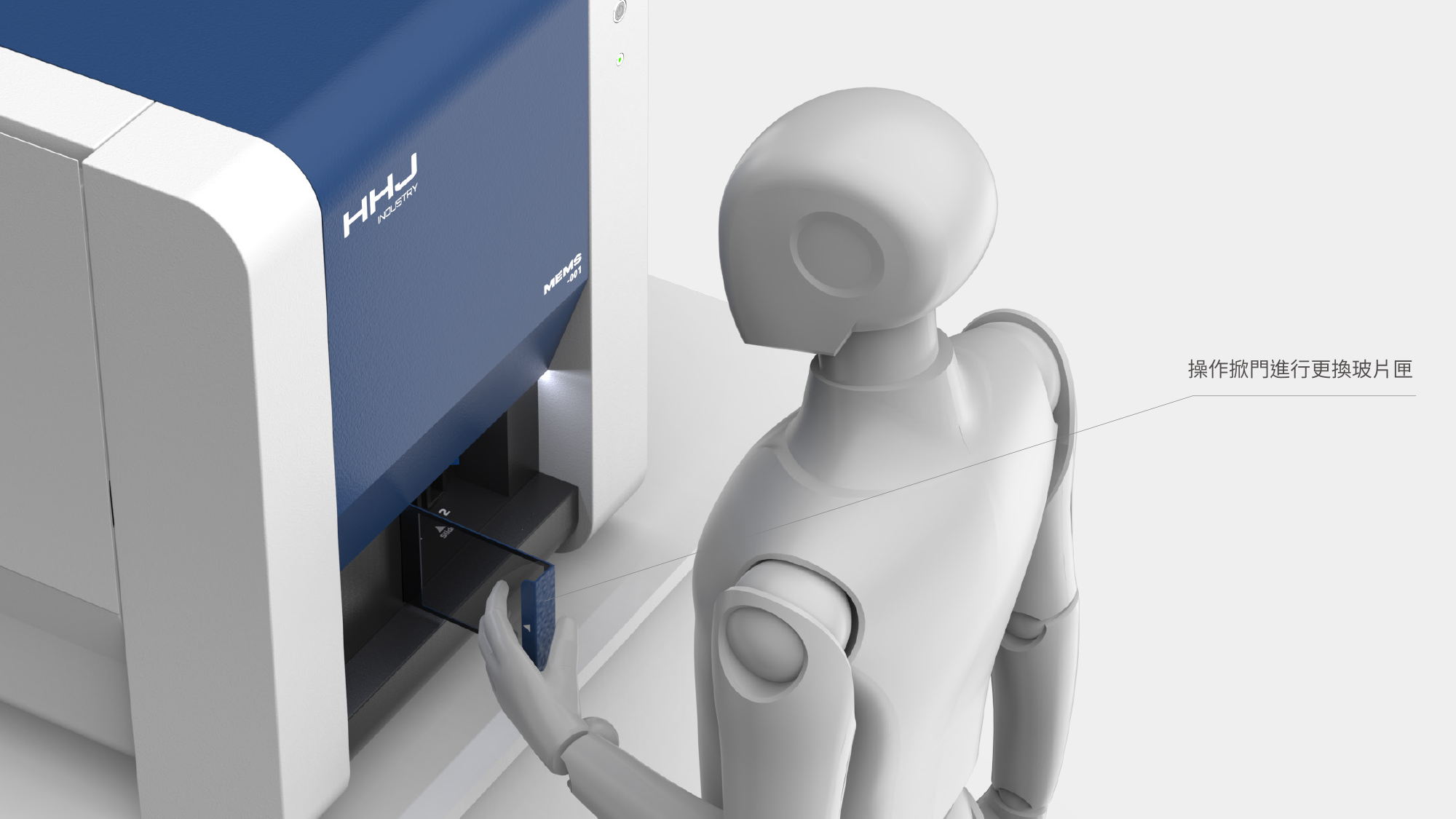

門片使用透明觀察窗，讓醫檢人員可直接目視檢測狀態，在維持封閉式光學環境的同時兼顧作業效率。



優化上下玻片操作區上方的斜面角度，大幅提升使用者在置入與取出樣本時的視野，減少操作盲點。





模組化維修與高效檢修機制

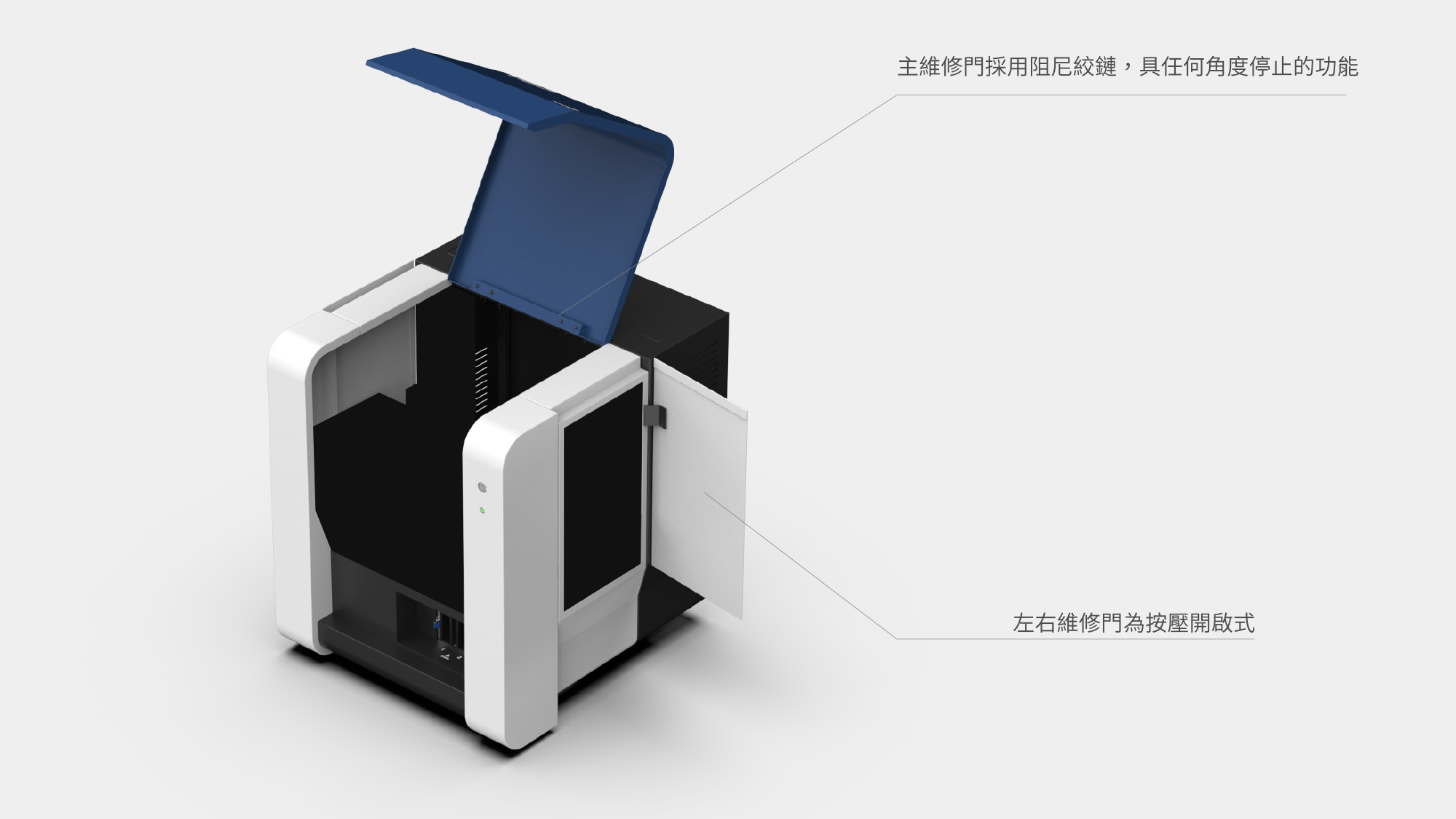

正面維修門採用高規阻尼絞鏈，實現「隨停即止」的功能，保障人員在任何開啟角度下的操作安全。

左右側門設計按壓開啟。右側門專為頻繁的油液補充設計，左側門則用於重大調整，大幅精簡維修工具與備機時間。





空間緊湊化與隱藏式人因工程

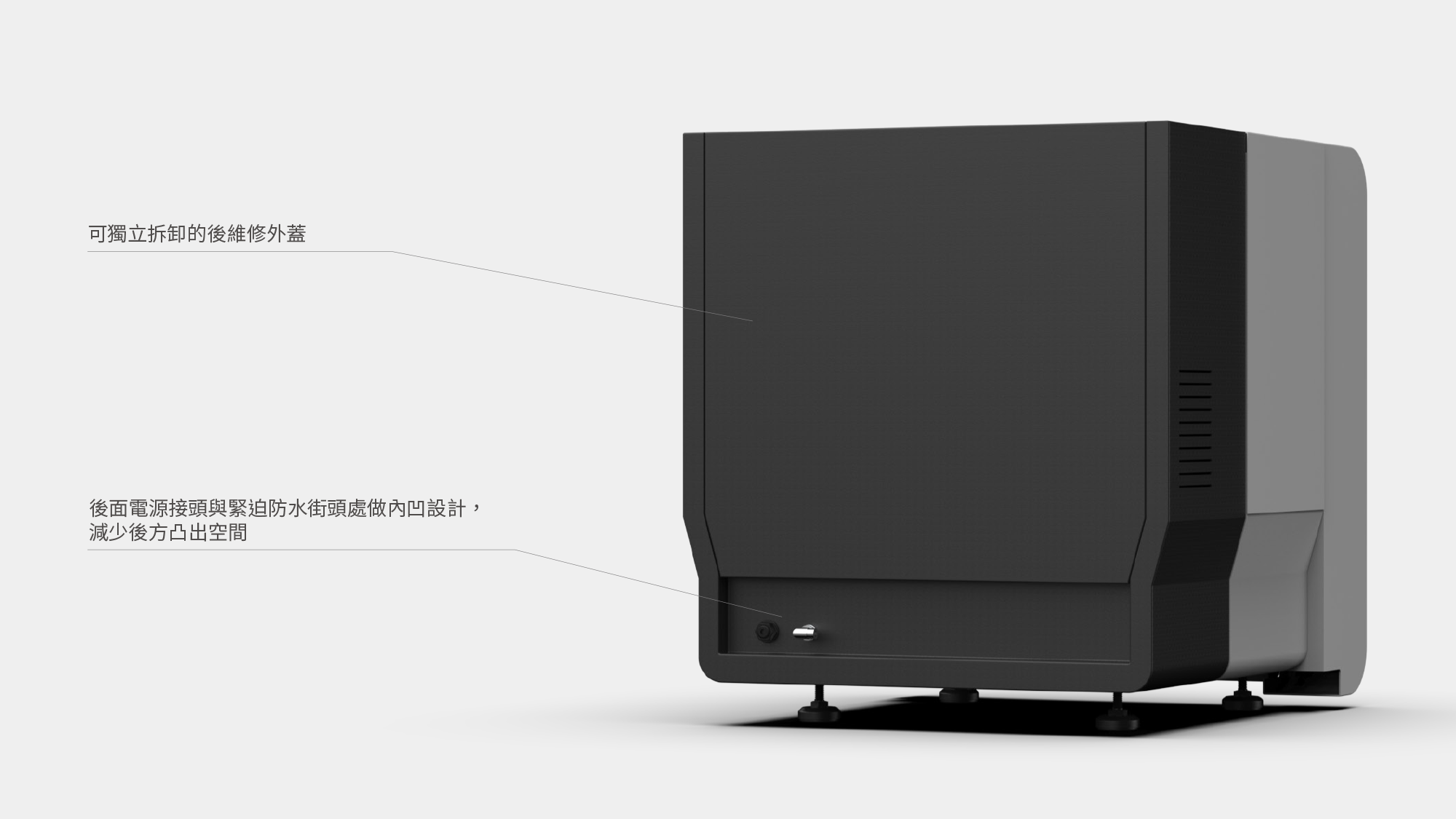

後方電源與防水緊迫接頭區域進行內凹處理，有效縮減線材凸出空間，使設備能更貼近牆面擺放，提升空間利用率。

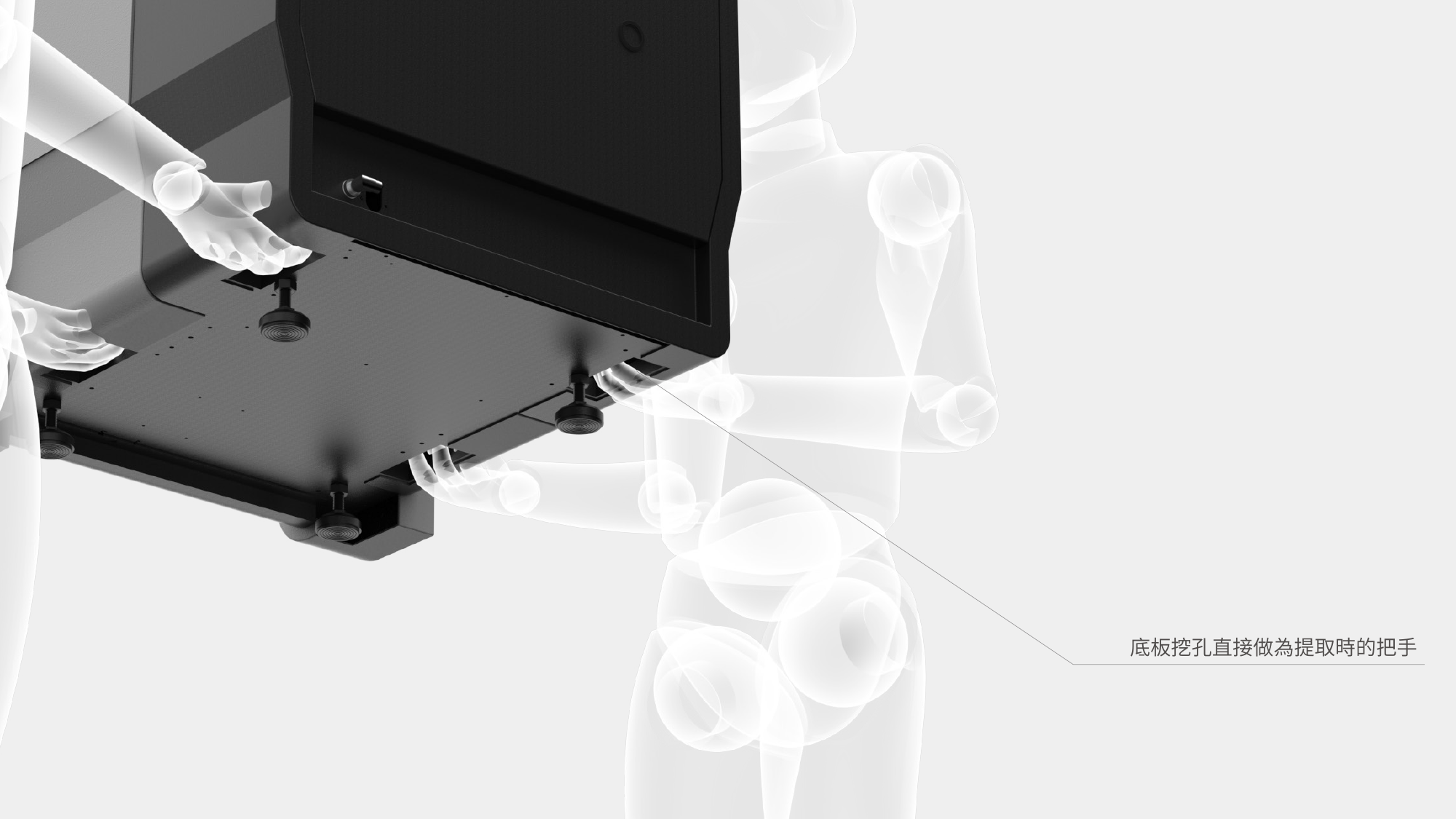

巧妙利用底板挖孔位，直接轉化為隱藏式內凹把手。此舉不僅維持了外觀的極簡流暢，更符合人因工程的施力點，讓搬運過程更趨穩定。

---

【專案後記：定義 AI 數位病理設備的家族化標竿】

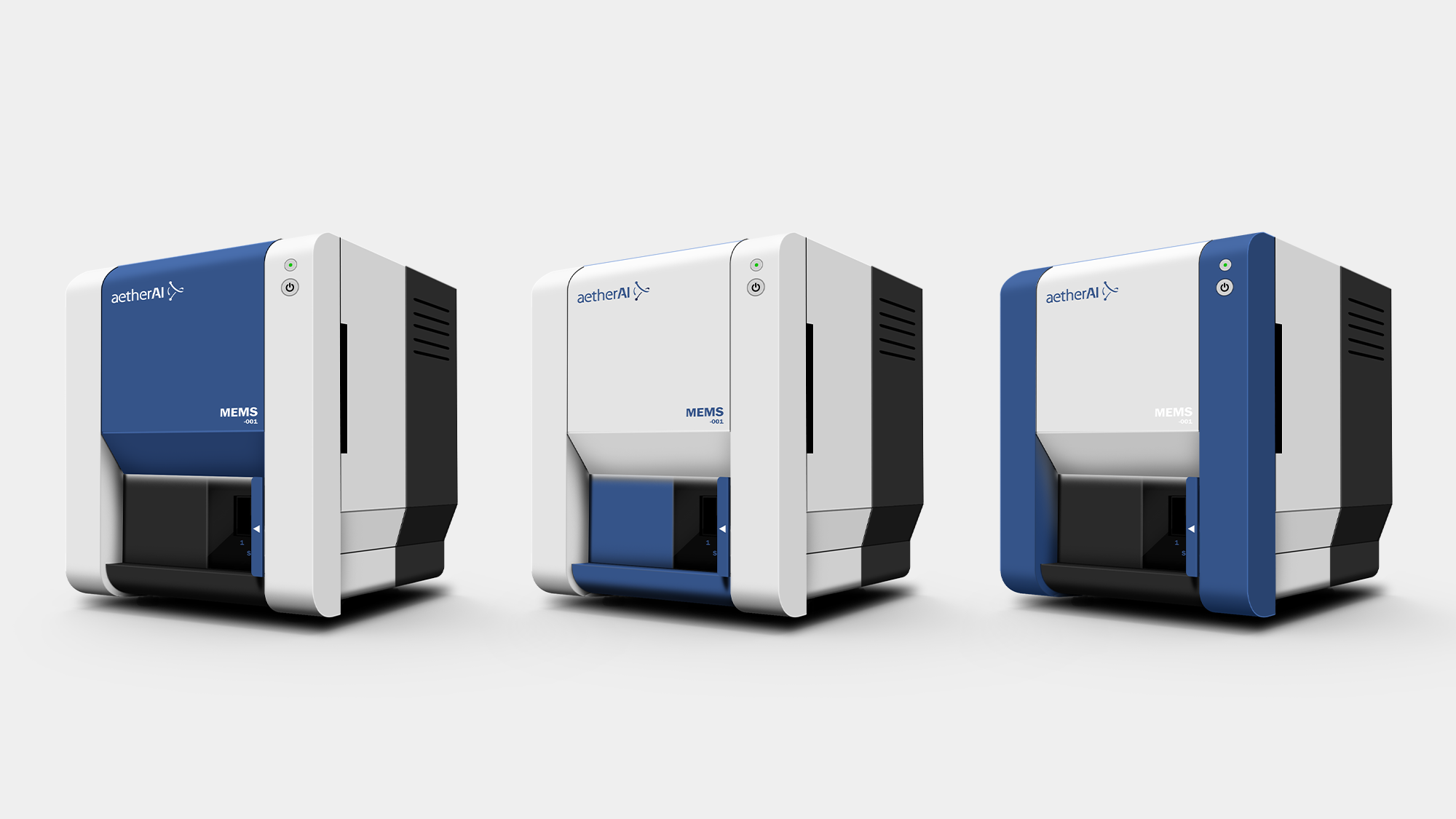

形碩設計成功將 MEMS-001 顯微鏡平台從功能原型推向國際醫療美學高度，針對中階 AI 數位病理切片掃描機提供具備 DFM 生產可行性的優化方案。我們透過工業設計與板金研發的深度整合，協助設備商在競爭激烈的歐美市場中，以專業外觀與穩定結構建立強烈的品牌識別。

在技術實務上，我們精準解決了醫療設備商最關心的研發痛點：運用全黑不透光壓克力阻絕環境光以確保內部顯微鏡辨識精準度，並採直接出線結構根除 USB 3.0 訊號掉訊風險；同時導入阻尼上掀門與按壓式快拆側板，大幅提升鏡油補充與顯微鏡組校準的維修效率。

本案不僅優化了板金機殼結構，更為客戶奠定了家族化視覺系統，形碩致力於透過專業的板金設計整合服務，降低設備商開發風險，助其在數位病理與自動化設備領域實現跨國競爭力與打造企業獨特形象。
