【設計核心目標：從裸機到全包覆的專業化重塑】

目前市場上大部分進口吸唾機多以「裸機」形式呈現，缺乏整體的品牌防護感與專業感。元大牙科攜手形碩設計，旨在打造一款具備美觀外罩、耐用且具備極佳品牌精神的旗艦設備。我們的挑戰在於：如何在密閉的機房環境中，解決高功率馬達帶來的噪音與散熱問題，並針對使用者每週一次的保養維修需求，建立一套高效且直覺的人因操作介面。

---

【視覺語彙演繹：智慧醫療的圓潤幾何與色彩計畫】

形碩設計以「智慧化、寧靜、高品質」為核心關鍵字。在繪製草圖時，大量運用圓角元素作為主要設計手法，藉此詮釋產品的智慧化與科技感，並極度簡化外觀元素，使機身在精煉中展現如醫療精品般的質感 。

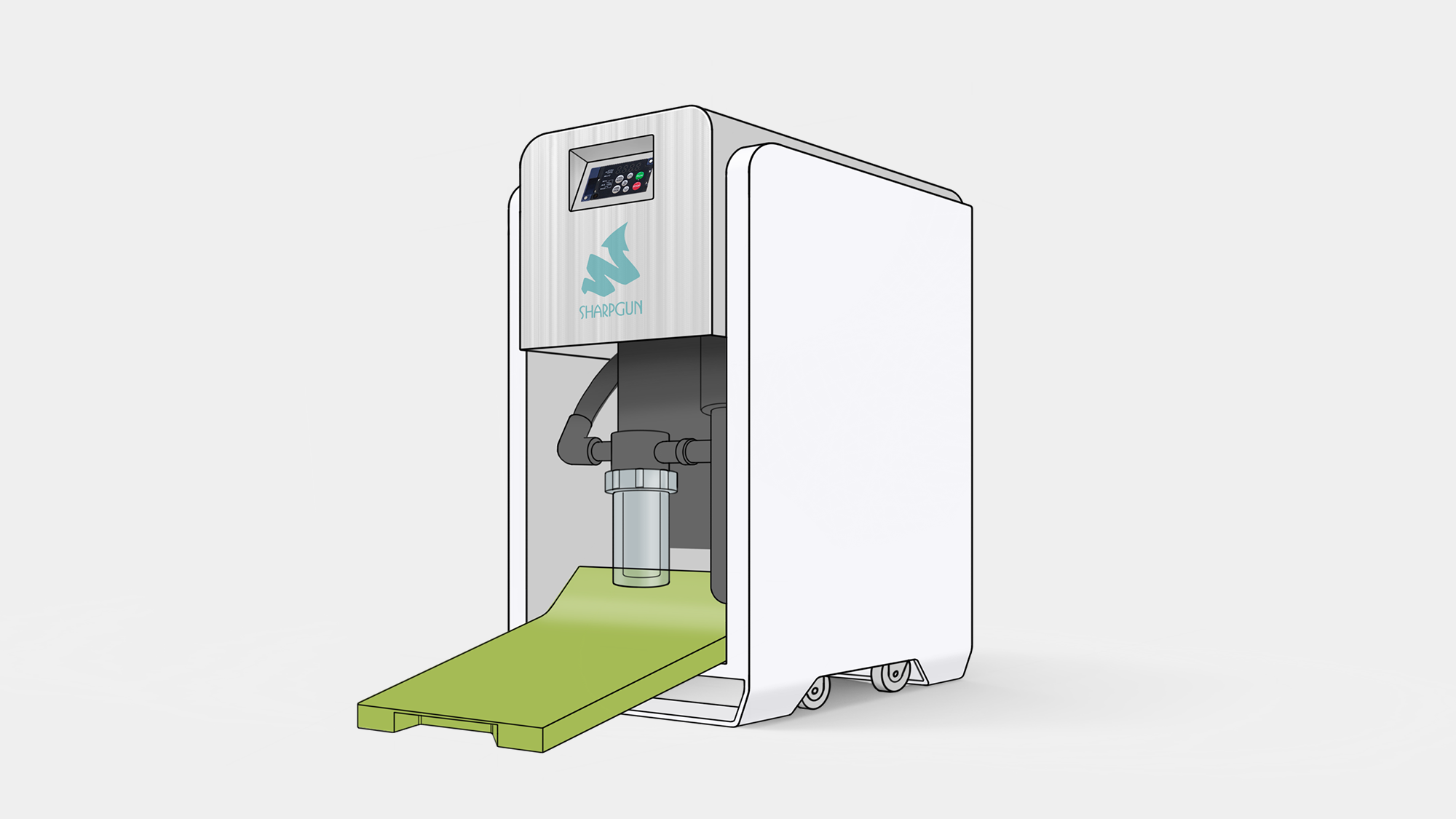

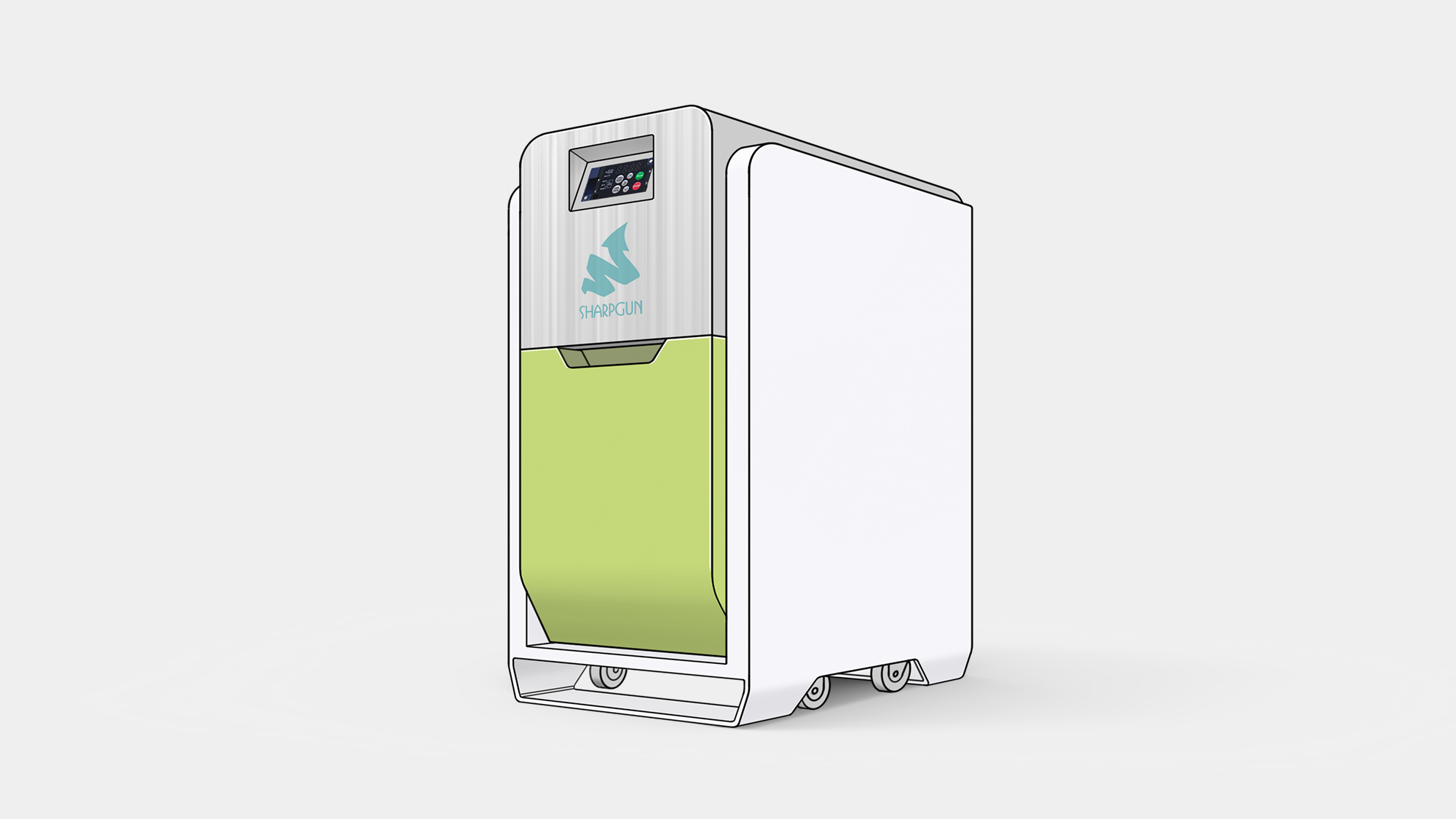

提案 A：人因清消優化——下掀式防護結構

針對「唾液集中盒」每週一次的清理需求，將原本向左開啟的維修門重新設計為「向下掀開」式 。



機能細節：掀開後的門板會精準定位於唾液罐正下方，形成天然的防護托盤。當使用者更換唾液罐時，若有殘餘液體滴落，將直接落在門板上而非滲入機器底板，大幅提升了醫療診間的清潔效率與設備耐用度。

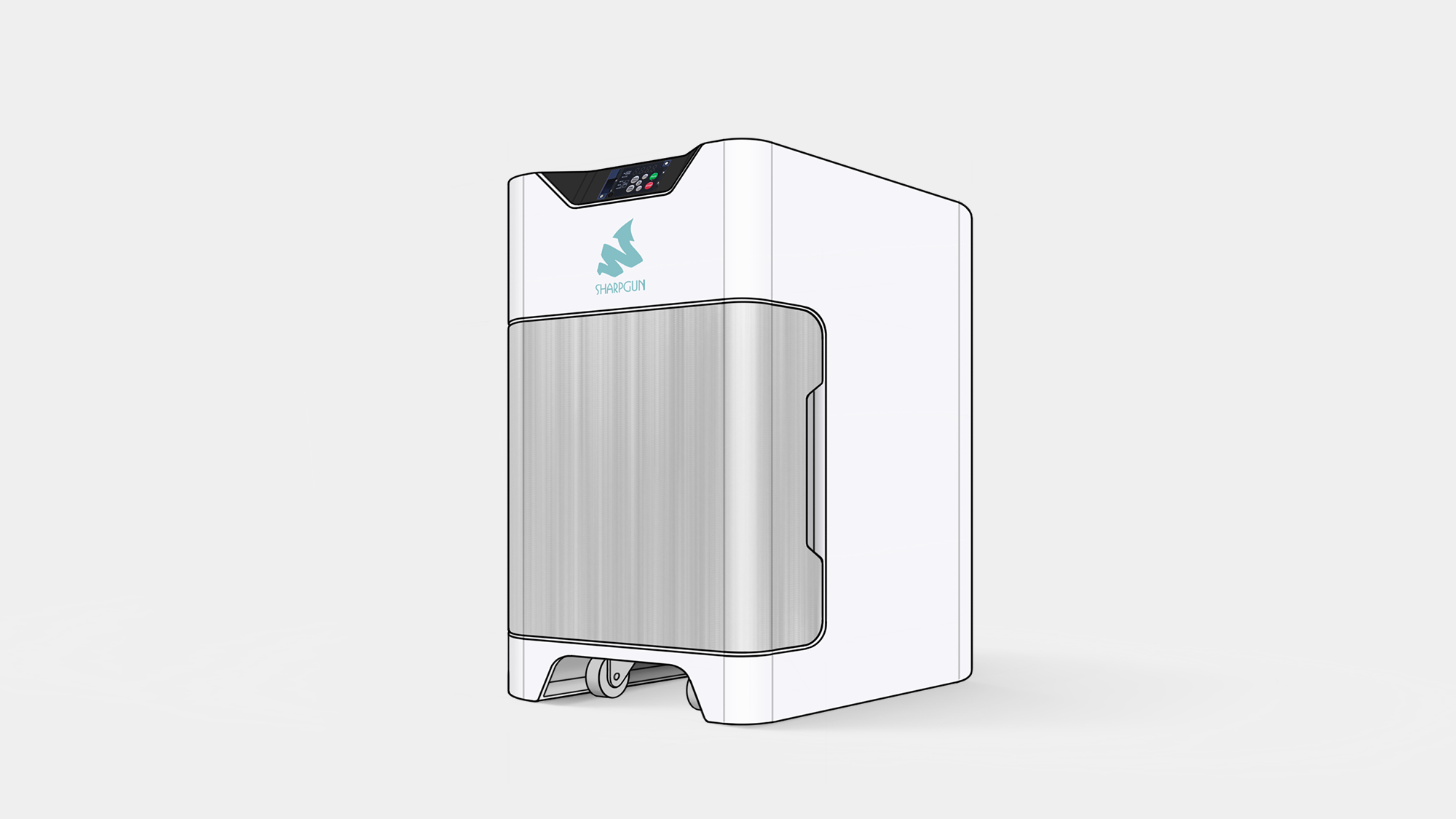

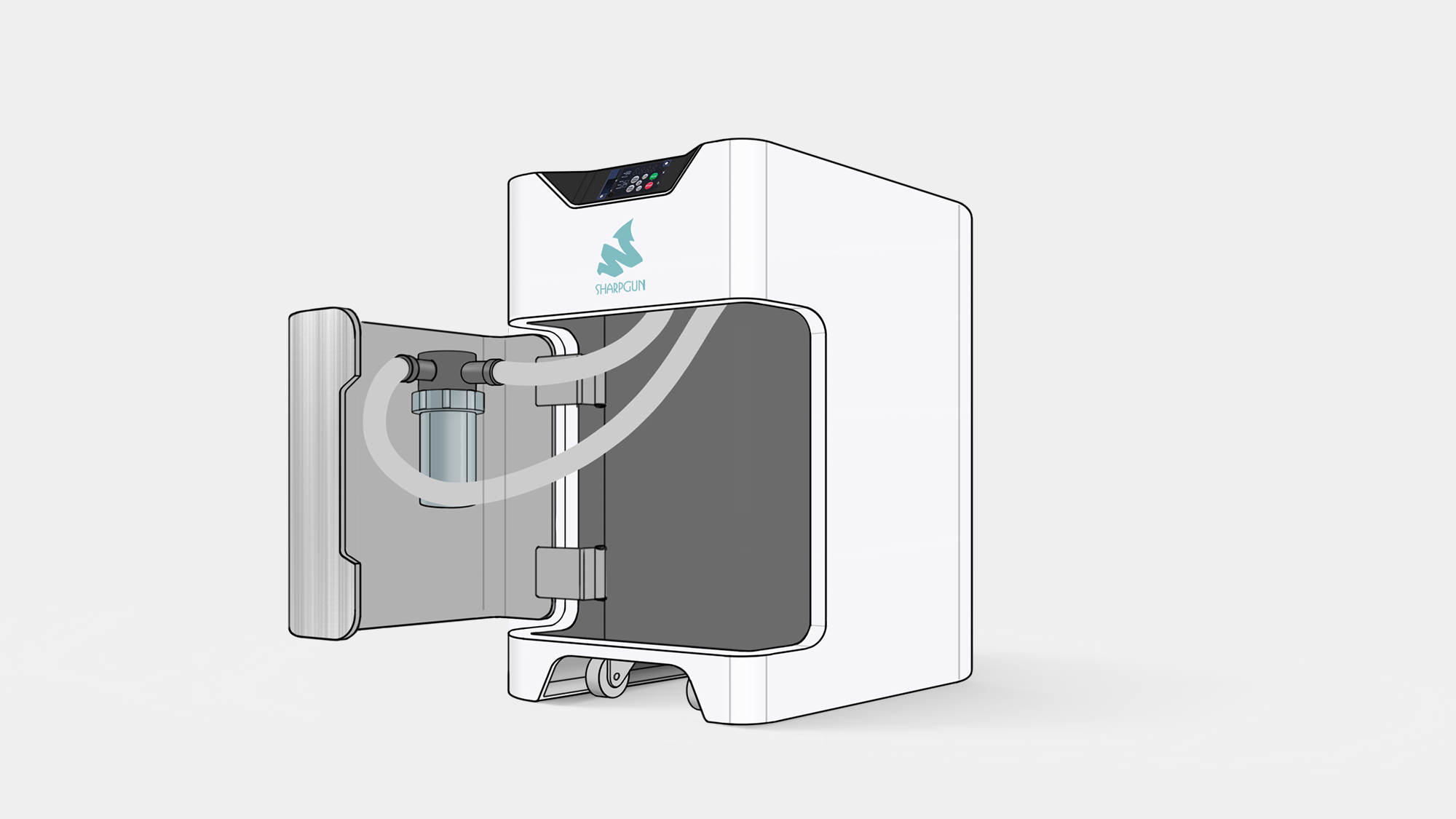

提案 B：同步移位邏輯——門掛式便利替換系統

為解決傳統吸機內部空間狹窄、唾液罐拆洗不易的痛點，本款設計採取「門罐合一」結構 。



機能細節：將唾液罐直接安裝於維修門內側，當門板開啟時，唾液罐會隨之移出機殼外部。此舉不僅創造了完全無障礙的拆卸空間，更徹底消除了液體滴漏在機器內部的維修隱患，落實「服務與品質」的品牌承諾 。

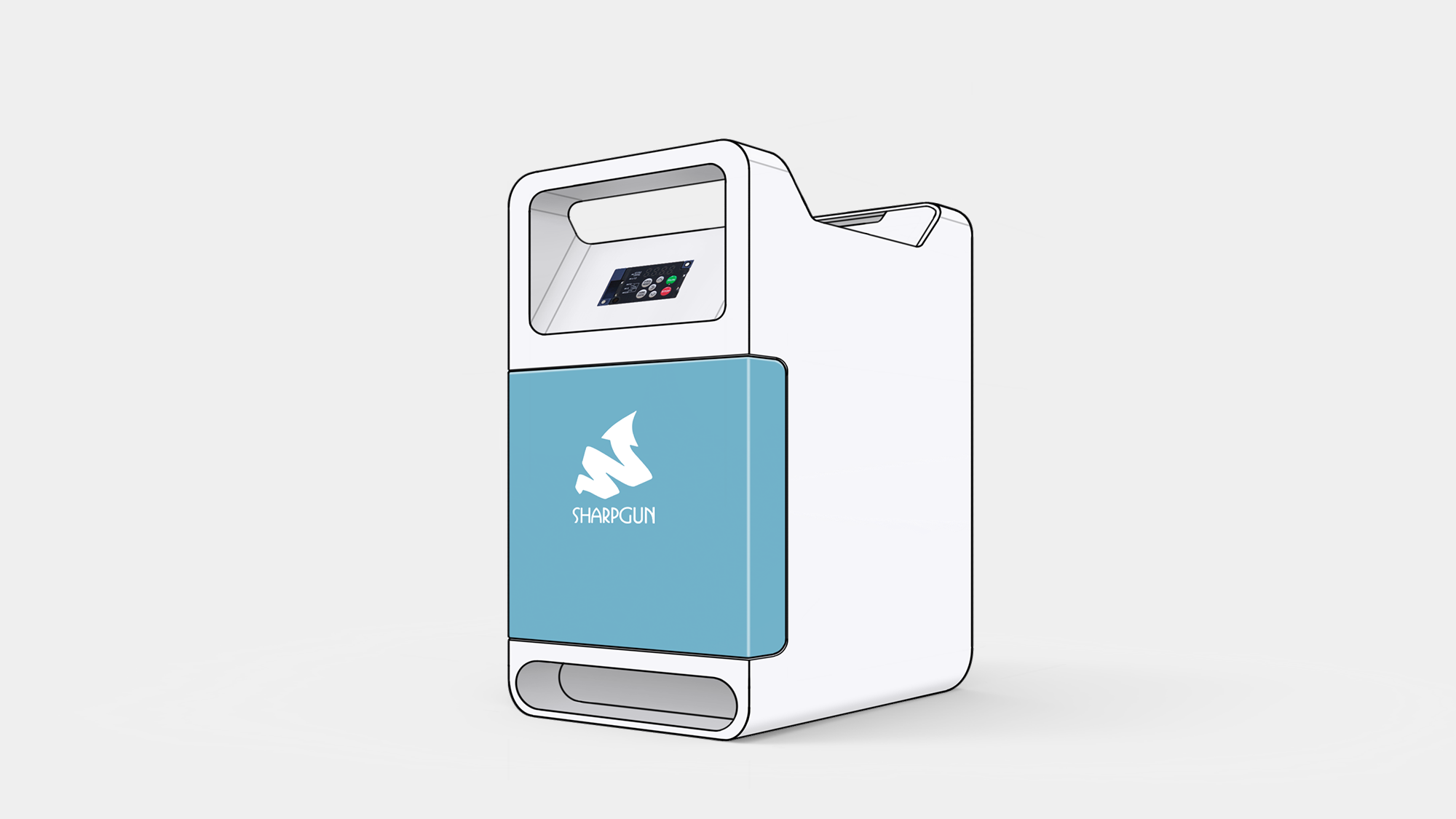

提案 C：物流減災策略——防撞搬運把手整合

針對訪談中提到的「運送過程輪子常壞」之核心痛點，本提案大膽取消腳輪配置，改以符合人體工學的上方把手設計 。

機能細節：控制面板巧妙內嵌於把手下方空間，利用把手結構作為物理保險，防止機房內雜物堆疊造成的誤觸 。並整合出入水口，於下方配置長圓孔作為進出水管的單一出入口，使管線佈局更加整齊，同時兼顧機房散熱需求 。





色彩計畫

產品主色使用白色及深灰色兩種中性色，白色給人純淨、舒適的感受；深灰色則給人沉穩且高質感的感受，兩者都非常適合使用於醫療產品上。配色方面則選用淺綠色及淺藍色這兩種給人冷靜且舒適感的顏色，最後再搭配小部位髮絲紋不鏽鋼來提升產品的質感。



---

【工程實務驗證：精準板金成型與智慧醫療的人因整合】

在元大牙科吸唾機的 3D 階段，形碩設計將研發重心鎖定於診間維修效率的提升與電子元件的模組化整合。我們針對牙科機房狹小且潮濕的環境特性，重新定義了板金門板的開啟邏輯，並透過一體化按鍵設計簡化組裝流程，確保每年 300 台的量產計畫能達到最高的一致性與品質穩定度 。





人因流程與清消工程優化

將原本向左開啟的維修門改為向下掀開式，開啟後的門板部分精確定位於唾液罐正下方。



更換唾液罐時，滴落的液體將由門內側的底板承接，避免滲入機器底板，大幅提升清理便利性與使用流程的順暢度。





操作介面模組化與識別強化

將舊款操作面板升級為薄膜按鍵，達成燈號與按鈕整合的設計，顯著提升安裝效率與生產速度。全新設計的功能圖示，讓使用者能快速辨識燈號訊息（如無水自動停機）與按鈕功能，強化智慧化科技感 。



於機身醒目處設置雷射切割 Logo，建立具立體感的高端醫療設備識別 。

---

【專案後記：精準改善醫材痛點，奠定家族美學基石】

在本次吸唾機設計中，形碩設計發揮工業設計與板金工程雙重專業，精準解決了元大牙科長期面臨的物流損壞與維護清消痛點。我們透過重塑維修門開啟邏輯與一體化薄膜按鍵設計，大幅優化了產品使用流程。

成功將原本冰冷的工業裸機重塑為具備「智慧、寧靜、高品質」意象的科技感醫療設備。此專案不僅落實了元大牙科對於服務與品質的堅持，更以此圓潤簡練的設計語彙，為其未來系列產品線奠定了穩固的家族化特徵基礎 。

_{・設計前／ 電動抽吸機}

_{・設計後／ 電動抽吸機}
